виды, принцип работы, применение и правила монтажа

Здравствуйте, уважаемый читатель! В промышленных трубопроводах, по которым беспрерывно продвигается огромный поток жидкостей, необходимо регулировать это движение, уменьшая или увеличивая скорость потока, давление в трубах. В таких случаях незаменимую роль играет клапан запорно регулирующий с электроприводом. В нашей статье рассмотрим его виды и характеристики, способы подключения, правила использования, познакомимся с советами специалистов по установке и эксплуатации агрегата.

Что это такое и для чего он нужен

Запорный кран с различными типами приводов представляет собой устройство, с помощью которого можно полностью или частично перекрывать движущийся поток жидкости в трубопроводе.

Особенность конструкции с электроприводом заключается в том, что позволяет производить эти действия дистанционно, практически в любой точке магистрали.

Назначение и сферы применения

Регулирующие клапаны позволяют автоматически управлять на расстоянии процессом регулирования расхода жидкости, силы давления в трубопроводах.

Применяются в крупных магистральных, технологических и коммунально-сетевых каналах, по которым транспортируется среда.

Электроприводные устройства могут быть как запорными, с функцией только полного перекрытия трубы, так и с функцией регулирования силы потока путем полного или частичного его приостановления.

Управление и технические характеристики

Управление клапаном осуществляется за счёт линейного перемещения штока с плунжером. Пуск устройства осуществляется нажатием пусковой кнопки на пульте. Под действием электротока привод передает усилие на плунжер. Тот, перемещаясь вверх-вниз, меняет площадь сечения пропускного отверстия.

Основными техническими характеристиками запорно регулирующей арматуры являются:

  1. значение номинального давления в системе, которое способно выдержать устройство;
  2. размер диаметра условного прохода в мм;
  3. условная пропускная способность в м3/ч;
  4. пределы температурных значений, при которых агрегат функционирует нормально;
  5. напряжение в сети, предназначенное для электропривода.

Тип подключения

По типу подключения запорно-регулирующие устройства подразделяют на

  • фланцевые,
  • штуцерные,
  • муфтовые,
  • цапковые,
  • сварные.

Первый вариант наиболее предпочтительный. Как правило, клапаны подобного типа уже укомплектованы фланцами. Их используют в сетях с высоким давлением. Через фланец агрегат можно прикрепить к любым, подходящим по размеру условного прохода трубам. Также не зависит, какого типа устройство будет подключаться.

Сварной метод соединения не рекомендуется использовать, когда предстоит установить обратный механизм, съемные модели и задвижки. Применяют его только для стальных агрегатов.

Устройство

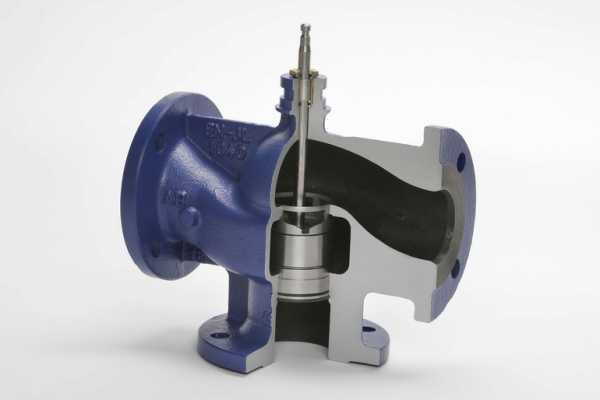

Простейший регулирующий клапан состоит из корпуса с фланцами, в котором расположены седло, шток с плунжером на конце и уплотняющий узел, отвечающий за герметизацию всей запорной арматуры.

Когда плунжер закрывает только часть проходного отверстия, расход воды в системе уменьшается. Плотно опущенный в седло плунжер перекрывает поток, давление в трубе после арматуры падает до нуля.

Если в бытовых трубопроводах применяются шаровые краны, то в магистралях промышленного назначения и коммунальных сетях предпочтения отдаются золотникам и задвижкам с электродвигателем.

Принцип работы

Принцип действия клапана с электроприводом во много схож с работой обычного вентиля. Отличают их способ управления и функциональность.

По принципу действия выделяют перекрывающие, смешивающие или разделяющие магистральный поток устройства.

К перекрывающим агрегатам относят двухходовые седельные затворы, широко применяемые в коммунальных тепловых сетях.

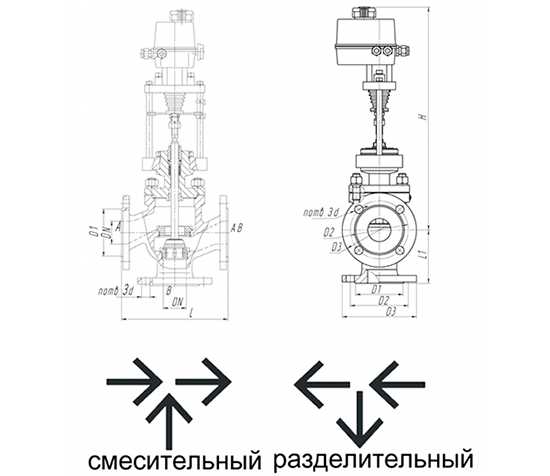

Для смешения и разделения потока используют трёхходовые варианты, имеющие три патрубка для подсоединения к магистрали.

Виды и отличия конструкций

Клапаны по устройству привода разделяют на управляемые:

  • вручную;
  • электроприводами;
  • пневмоприводами;
  • электромагнитным способом.

По запорному механизму конструкции подразделяют на:

  • запорные, рассчитанные только на перекрытие среды;
  • мембранные, с резиновой мембраной в корпусе, приспособленные для работы в газовых сетях;
  • обратный, закрывающийся при перемене направления потока;
  • золотниковый, регулирующий интенсивность потока за счет перемещения подвижного золотника;
  • седельный, с линейным перемещением штока с плунжером, закрывающего или открывающего с помощью седелок путь для потока.

Преимущества и недостатки

Достоинства пневматического привода заключаются в его демократичной цене, устройства с такими управлением дешевле электрических аналогов.

Клапаны с электромагнитным приводом значительно облегчают процесс дистанционного управления средой на длительном отрезке магистрали, позволяют внедрять электронную систему управления.

Устройство само сможет снимать точные показатели состояния того же теплоносителя в трубопроводах, передавать оператору сведения об уровне давления, количестве жидкости в потоке и даже переустанавливать позиции запорных деталей конструкции.

Однако цена и сложность аппаратов будет возрастать.

Советы по выбору

Оптимальный выбор устройства должен обеспечить высокую точность в регулировании. Необходимо учесть множество факторов, чтобы принять правильное решение по приобретению агрегата.

Важно обратиться к опытному и зарекомендовавшему себя на рынке поставщику, обладающему заслуженной репутацией.

При подборе арматуры обращайте внимание на:

  • маркировку изделия, где указаны пропускная способность и номинальное давление для прибора;
  • условия технического обслуживания устройства, можно ли провести его ремонт без снятия с линии;
  • возможно ли изменять пропускную способность прибора;
  • наличие конструктивных элементов в устройстве, снижающих величину шума.

Правила монтажа и эксплуатации прибора

Перед установкой аппарата проверяют крепежи, внутреннюю часть клапана и труб магистрали на предмет выявления и удаления посторонних частиц. Если возникла необходимость, прибор промывают и делают его продувку.

После установки проверяют аппарат на работоспособность.

В ходе эксплуатации необходимо периодически, не реже двух раз в год, осматривать прибор и проводить регламентные работы.

Проверяют общее состояние устройства и его крепежа.

Все работы с электроклапаном необходимо вести, руководствуясь прилагаемой к нему инструкцией.

Необходимые инструменты и материалы

Понадобится следующий набор инструментов:

шуруповерт с соответствующими насадками;

  • отвертка;
  • плоскогубцы;
  • шланг для промывки.

Материалы:

  • набор болтов;
  • медные трубки для проводов;
  • электропровод.

Схема подключения

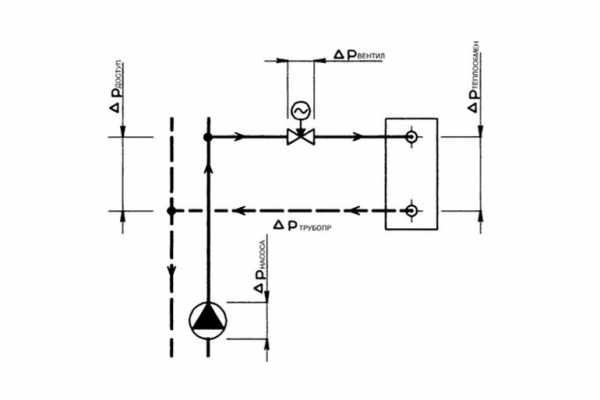

Классическая схема монтажа двухходового регулирующего клапана

Ход работ

Устанавливая фланцы, следят за тем, чтобы не было перекосов. Нельзя применять излишнюю силу при устранении перекоса, иначе можно деформировать фланцы корпуса прибора.

При монтаже строго следят за тем, чтобы стрелка на корпусе совпадала с направлением движения потока.

После установки прибор открывают, тщательно промывают и продувают.

Проверяют герметизацию соединений и уплотнительного узла штока.

Проверку работоспособности устройства производят подключением к электросети. Клапан должен пятикратно сработать на полный ход без подачи среды. Все детали должны перемещаться легко и без рывков.

Частые ошибки и проблемы при установке

Приобретение изделия с завышенным условным проходом (ДУ). Пропускная способность выше нормируемой повлияет отрицательно на точность регулирования.

При выборе клапана с заниженным условным проходом он будет не в состоянии дать нужный расход пара при выставленных показателях давления. Это приведет к тому, что давление и температура среды в трубе после запорного устройства станут ниже значений, которые необходимы для нормального функционирования тепловой сети.

Несоблюдение технологии при монтаже арматуры.

Указанные ошибки способны вызвать нестабильность в работе системы регулирования и привести к неисправности клапана и электропривода.

Советы специалистов

В паропроводах перед регулирующей арматурой обязательно устанавливается конденсатоотводчик, обеспечивающий своевременный вывод конденсата.

В период монтажа нельзя вести сварку на трубопроводе с установленным клапаном, чтобы не повредить уплотнения.

От нежелательных последствий гидроударов трубопровод может защитить система обратных поворотных затворов, в которых запорным элементом является стальной диск. Они устанавливаются посредством фланцевых соединений через определенные промежутки, что позволяет эффективно противостоять гидроударам.

Видео

На данном видео наглядно продемонстрированы устройство и принцип работы запорно-регулирующего затвора.

Заключение

Надеемся, что статья для вас оказалась познавательной и полезной. Желаем вам удачи в ремонтных работах, подписывайтесь на наши статьи и делитесь своим опытом в социальных сетях.

Загрузка…

vseotrube.ru

Регулирующие клапаны на электроприводе – назначение и разновидности

Среди многообразия трубопроводной арматуры особой популярностью пользуется регулирующий клапан. Он предназначен для контроля параметров перемещаемой среды в трубопроводных магистралях разного назначения. Регулировка осуществляется за счет изменения пропускной способности клапана. Для автоматизированного управления регулирующей арматурой применяют различные типы приводов. Они используются в трубопроводах, отдельные элементы которых подвергаются значительным нагрузкам, и могут быть электрическими или пневматическими.

Устройства с электроприводами востребованы в котельных, сетях отопления и вентиляции и на тепловых пунктах. Клапаны с пневмоприводами устанавливают на производствах, где управление осуществляется воздухом. Также клапаны с пневматическим приводом используются на взрывоопасных трубопроводах и для регулировки вне помещений.

    Содержание статьи:

  1. Назначение и особенности регулирующих клапанов с приводами
  2. Управление и использование приводов
  3. Варианты клапанов с приводами и их отличия
  4. Методика подключения

Назначение и особенности регулирующих клапанов с приводами

В отличие от запорных клапанов, которые предназначены для полного перекрывания, клапаны для регулировки служат для контроля и изменения объема транспортируемой среды. Такие функции востребованы на промышленных трубопроводах, используемых для перемещения:

  • газообразных и жидких веществ;
  • пара;
  • нефти и ее производных.

Регулирующий клапан с приводом позволяет варьировать показатели давления, регулировать потоки транспортируемой среды и контролировать производительность магистралей.

Управление и использование приводов

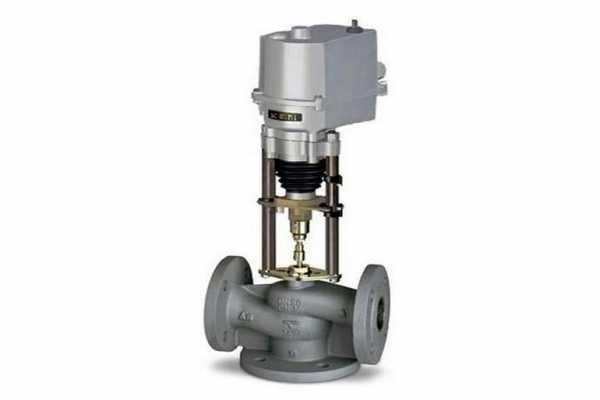

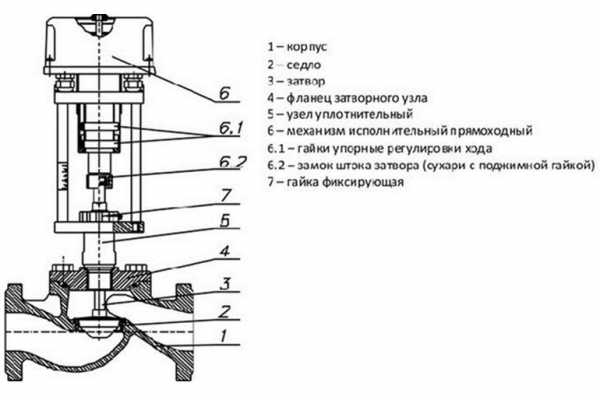

Схема регулирующего клапана с электрическим приводом

По сравнению с бытовыми трубопроводами магистрали промышленного назначения отличаются большей протяженностью и интенсивным режимом эксплуатации. Для регулировки перемещаемой среды требуется множество клапанов, которыми сложно управлять вручную. Оснащение регулирующих клапанов различными вариантами приводов упрощает контроль работы трубопроводов и позволяет изменять параметры дистанционно. Применение клапанных регулирующих механизмов с механическим приводом обеспечивает эффективное управление технологическими процессами. С помощью приводов можно непрерывно контролировать параметры перемещаемых жидкостей или газа, и предотвращать аварии. Исполнительный механизм препятствует обратному движению транспортируемых веществ, и защищает от гидравлических ударов.

Чтобы приводные механизмы выполняли свои функции, необходимо соблюдение следующих правил:

  • При монтаже регулирующего клапана направление движения рабочей среды должно совпадать со стрелками, изображенными на корпусе устройства.
  • Клапаны могут фиксироваться вертикально и горизонтально. Однако исполнительный механизм, приводящий в движение запорный элемент, нужно располагать сверху.
  • Трубопроводы следует прочно закрепить, предусмотрев надежную защиту от вибраций.

В случае выхода привода для клапана из строя, может потребоваться его замена. Для упрощения демонтажных работ необходимо обеспечить доступ к регулирующему клапану и его элементам.

Варианты клапанов с приводами и их отличия

Приводные механизмы применяются для преобразования исходного управляющего сигнала, поступающего от внешнего источника, в перемещение запорного элемента. В зависимости от используемой энергии различают следующие виды клапанов для регулировки расхода транспортируемых веществ:

  • Клапаны с пневмоприводом. В качестве источника энергии для исполнительных механизмов таких клапанов служит давление сжатого воздуха. В зависимости от вида ПИМ бывают мембранные и поршневые устройства. Если поршневым механизмом оснащен запорный клапан, то он относится к защитной арматуре.
  • С электрическим исполнительным механизмом. Конструктивно электропривод состоит из электродвигателя, системы управления и редуктора. В качестве источника энергии для таких клапанов служит электричество, а управление транспортируемой средой может осуществляться с помощью дистанционного устройства. У клапанов с электроприводом наблюдается хорошее взаимодействие между двигателем и пультом управления, в том числе и при значительных расстояниях между ними.
  • С электромагнитным приводом. У клапанов с электромагнитными приводами преобразование энергии для перемещения запорного элемента происходит благодаря электромагнитам. Он является неотъемлемой частью исполнительного механизма, и в зависимости от нюансов конструкции бывает блочным или встроенным.

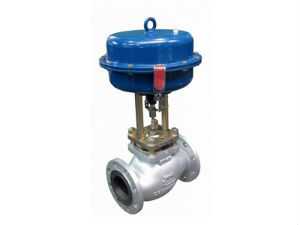

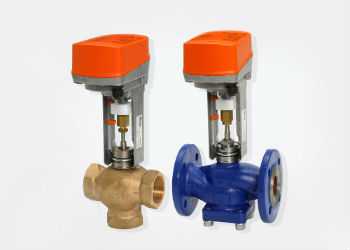

Регулирующий клапан с пневмоприводомРегулирующий клапан с электроприводомРегулирующий клапан с электромагнитным приводом

Клапаны с пневмоприводами надежны, простоты в управлении и применяются на объектах повышенной опасности. Пневматика дешевле устройств с сервоприводами, но имеет значительные габаритные размеры.

Клапаны с электроприводами легко устанавливать и перенастраивать. Они взаимодействуют с приборами телеметрии, компьютерами и остальными средствами управления. Клапаны с электроприводами изготавливаются в общепромышленном и во взрывозащищенном исполнении, которое востребовано на газопроводах. Среди недостатков клапанов с электрическим приводом выделяют повышенную чувствительность к влажности и температуре, а также отключение двигателя при повреждениях электропитания.

Клапаны с электромагнитным приводом пользуются спросом в автоматизированных системах управления, которые регулируют параметры потоков перемещаемых сред. Клапаны с сервоприводом имеют ресурс, который измеряется 10 000 и более циклов срабатывания запорного элемента. Они точностью регулирования и оперативно реагируют на подаваемые сигналы.

Важная информация: согласно ГОСТу 12893-2005 клапаны с электроприводами и другими видами исполнительных механизмов бывают нормально-открытыми и нормально-закрытыми. НО открываются полностью при отсутствии управляющего сигнала, а НЗ — остаются с закрытым проходным сечением. Грамотное сочетание арматуры разного типа позволяет избежать дополнительных повреждений при отключении электропитания и в других аварийных ситуациях.

Клапаны с механическим приводом различаются и типом рабочего элемента. В зависимости от нюансов конструкции запорного механизма они бывают:

  • Золотниковые. Функции запорного элемента выполняет золотник, поворот которого позволяет регулировать параметры перемещаемой рабочей среды. Он не обеспечивает полную герметичность, поэтому обычно применяется на магистралях с низкими показателями давления.
  • Седельные. В качестве запорного устройства служит плунжер, который уменьшает пропускную способность путем перемещения через одно или два седла. По исполнению запорный элемент клапана представлен устройствами стержневого, тарельчатого или игольчатого типа.
  • Мембранные. Контроль параметров перемещаемой среды выполняют с помощью эластичной мембраны. Для устранения погрешностей, которые иногда возникают при управлении, мембранные клапаны оснащаются элементами, предназначенными для контролирования положения штока.

Полное перекрывание рабочей среды выполняют с помощью запорной арматуры, которая также комплектуется сервоприводом. Конструкция запорного устройства обеспечивает герметичность узлов и незаменима в магистралях, по которым транспортируют жидкости и газ.

Методика подключения

По принципу соединения с трубопроводом выделяют следующие варианты арматуры:

  • Фланцевые. Такие клапаны укомплектованы фланцами в виде дисков с отверстиями под болты и могут использоваться на магистралях высокого давления. Арматура рассчитана на многократную установку и демонтаж, что позволяет быстро менять оборудование при повреждении.
  • Под приварку. Клапаны, которые фиксируются с магистралями с помощью сварки, применяются для управления расходом рабочей среды при повышенных требованиях к герметичности. В результате образуется неразъемное соединение, что усложняет замену арматуры.

Важная информация: монтаж клапанов под приварку проводится согласно положениям ГОСТ 16037-80, если иное не предусмотрено конструкторской документацией на арматуру.

saz-avangard.ru

Регулирующий клапан с электроприводом (электромагнитным)

Регулирующий клапан – почти что автоматический элемент в современном трубопроводе, преимущественно оборудованный механическим приводом.

Клапана предназначаются для управления состоянием рабочей среды в трубопроводе, регулировки количества жидкости, уровня давления и т.д.

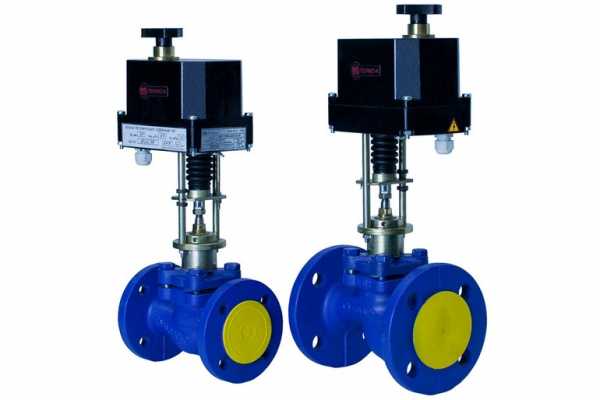

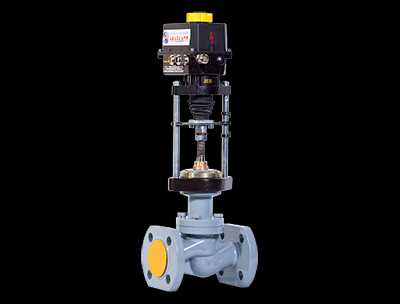

Фланцевый регулирующий клапан с приводом

Клапана с пневмоприводами или электроприводами разумно применять в крупных трубопроводах, где на отдельные составляющие системы действуют колоссальные нагрузки. Преимущество при выборе подобной продукции отдают промышленники и предприниматели, в гражданском строительстве клапан с электроприводом встречается куда реже.

Cодержание статьи

Назначение и особенности

Клапана по своей структуре и назначению во многом похож на стандартные запорные краны. Вот только они имеют, куда большие габариты и выполняют больший спектр задач.

Простейший вариант – запорный, просто перекрывает поток, то есть позволяет прекратить движение носителя по трубам в любой момент. Отличие промышленного запорного клапана от крана в размерах и принципе действия.

В то время как в гражданском строительстве предпочтение отдают шаровым механизмам, в промышленных клапанах используют золотники и задвижки с электроприводом.

Также они позволяют регулировать силу потока, уменьшать или увеличивать ее в случае необходимости, снижать или повышать давление. Для гражданских систем водоснабжения подобные направления не интересны, там попросту нет столь серьезных нагрузок, по крайней мере, в побочных ветках, куда обычные люди имеют доступ.

Другое дело – трубопроводы промышленные, способные к транспортированию самых разнообразных жидкостей, начиная от обычной воды под давлением и заканчивая нефтью.

Клапаны для промышленного и гражданского применения с электроприводами

Собственно, к регулировке и контролю производительности той или иной ветки задача клапанов и сводится. Вот почему практически любой клапан – регулирующий.

Встречаются, тем не менее, и другие решения, комбинированные с разными направлениями. Есть клапаны обратные, затворные, рассчитанные на работу исключительно с давлением, контролирующие и т.д. Все они рассчитаны на свой спектр задач и направлений.

Управление и использование приводов

Если рассматриваемый образец регулирующий – то его, собственно, нужно как-то регулировать, для чего и были придуманы ручки или вентили. Ручка клапана является увеличенной копией ручки запорного крана на любой трубе. За исключением того, чтобы в гражданских трубопроводах ручки в кранах могут находиться исключительно в двух положениях.

С клапанами дела обстоят иначе. Если клапан регулирующий, то есть может находиться в разных состояниях, то и ручки его должны давать вам возможность эту самую регулировку осуществить.

Чаще всего ручка вращается вокруг своей оси, позволяя смещать запорный элемент типа задвижки или золотника из полностью открытой позиции в полностью закрытую.

Выше мы уже уточняли, что клапаны разумно ставить только на промышленные трубопроводы, а в промышленности на одной ветке таких приборов может быть установлено десятки. Очевидно, что закручивать их все вручную – тяжкий и неблагодарный труд.

К счастью, инженеры нашли разумное решение – оборудовав клапанной регулирующий механизм механическим приводом.

Клапан с сервоприводом или электроприводом можно настраивать дистанционно. Вам не придется крутить ручку самостоятельно, для таких задач используется сам приводной механизм, как правило, дистанционный.

Он может быть:

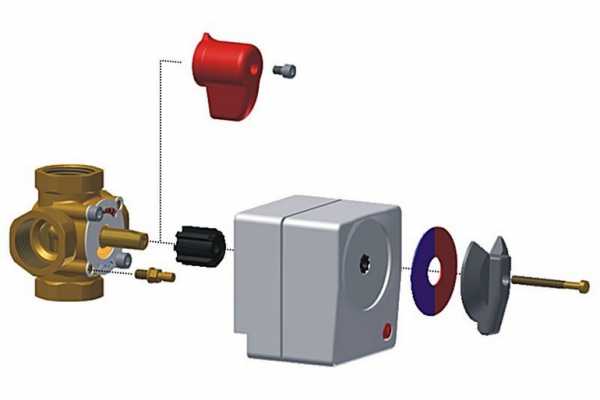

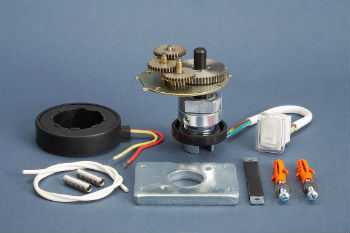

Составляющие привода для клапана

Преимущество в использовании электромагнитным приводом заключается в его простоте, легкости и эффективности. С электромагнитным приводом клапан становится современным запорным механизмом, способным принимать дистанционные команды или осуществить смещение позиции задвижки по нажатию одной или нескольких кнопок.

Более того, наличие электрического привода позволяет нам ставить на детали автоматику, которая будет сама оценивать уровень давления, количество проходящей жидкости, а затем либо передавать данные в центр принятия решений, либо самостоятельно менять положение запорных элементов.

Основной рабочий элемент в клапане с электромагнитным или электрическим приводом – электрический движок.

Клапана с пневмоприводами могут запускаться вручную или с помощью реле, однако оно только запускает механизм, а самое смещение запорного элемента осуществляет пневматический привод.

Использование клапанов с пневмоприводами обходится дешевле, зато они дольше работают и не столь тонки в плане регулировки.

Виды и отличия

Современные клапаны Данфосс могут работать как на электричестве, так и на пневматике либо сервоприводах. В простейших исполнениях они и вовсе регулируются вручную. Однако не одним только наличием или отсутствием приводных механизмов они отличаются.

Отличия есть и в системе регулировки, конструкции и т.д. Например, по типу рабочего механизма встречается образец:

  • седельный;
  • мембранный;
  • золотниковый;
  • запорный;
  • обратный.

Клапан с устаревшей моделью сервопривода

Седельные детали работают за счет смещения плунжеров и седелок, которые открывают или закрывают путь для движения потока.

Мембранный клапан отличается усложненной системой. Мембранный образец в своей работе использует специальную мембрану преимущественно из резины.

Золотниковые механизмы способны выполнять свои задачи благодаря золотнику, который перемещается из одного положение в другое. Золотниковый клапан – один из самых древних и самых надежных, сейчас в промышленности встречается довольно редко.

Запорный элемент – скорее отдельный подвид такой продукции. Наличие приставки «запорный» означает, что образец позволяет полностью перекрыть поток носителя в любом направлении.

Обратный клапан позволяет носителю проходит только в одном направлении.

Обзор конструкции регулирующего клапана (видео)

Интересные разновидности

Встречаются на рынке и решения, которые в трубопроводах не задействуют, но в то же время обладают всеми свойствами и характеристиками клапанов с приводами. Яркий пример – перекидкой механизм. Перекидной клапан предназначен для применения в сельском хозяйстве. Задача, которую выполняет перекидной механизм – проста и лаконична. Он регулирует процесс выгрузки и подачи зерна на предприятиях связанных с аграрной обработкой земли или животноводством.

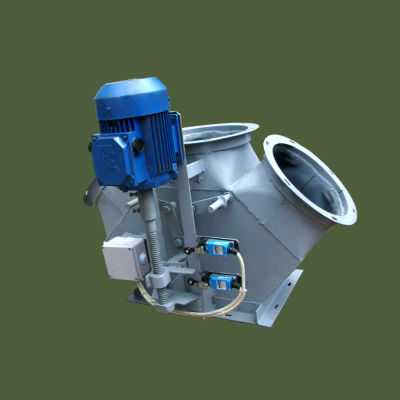

Перекидной клапан с электроприводом

Перекидной механизм оборудован приводом, поэтому каждый раз, когда приходит необходимость, человеку не приходится самостоятельно крутить ручки или вентили, достаточно нажать кнопку и перекидной привод сменит направление подачи зерна.

Тип подключения

По типу подключения различают образец:

  • фланцевый;
  • сварной.

Фланцевый вариант – самый удобный для промышленных соединений. Фланцевый тип соединения позволяет крепить любые детали на любые трубы, лишь бы их диаметры условного прохода отвечали друг другу. Не имеет значения, будь то обратный канализационный клапан или устройство для автоматического контроля уровня давления, в любом случае именно фланцевый тип соединения подходит для его монтажа наилучшим образом.

Сварной тип соединения нежелательно использовать, когда нужно монтировать обратный механизм, съемные модели и задвижки. Сварка дает отличную герметичность в ущерб мобильности.

Другие похожие статьи по теме:


trubypro.ru

Особенности регулирующих клапанов с электроприводом

К востребованному типу трубопроводной арматуры относятся регулирующие клапаны, оснащенные электроприводом. Они служат для контроля параметров перемещаемых газов и жидкостей. Устройства для регулировки используются в энергетике, сетях газоснабжения, отопления и вентиляции. Они необходимы для функционирования промышленных трубопроводов, систем по снабжению горячей водой, тепловых пунктов и котельных.

Виды и характеристики электроприводов

В основе работы клапанов с сервоприводом — преобразование электроэнергии в механическое усилие, приводящее к перемещению запорного механизма. Различают следующие варианты приводов для таких устройств:

  • Электропривод. Он представляет собой совокупность электродвигателя, передаточного механизма и управляющей системы. Клапаны малого диаметра комплектуются однофазными силовыми элементами постоянного и переменного тока, а трехфазными асинхронными оснащается регулирующая арматура большей мощности. Электрический привод клапана позволяет управлять параметрами перемещаемой среды на расстоянии, используя дистанционное устройство.
  • Электромагнитный привод. Применяется для клапанов, которые комплектуются одним из приводов — соленоидным или с электромагнитной муфтой. Соленоидные электроприводы используются для управления системами двухпозиционной регулировки, представленными запорной арматурой. В устройствах с автоматическим контролем функции исполнительных элементов служат электромагнитные муфты трения или скольжения. Электромагнитный привод бывает блочным или встроенным, и оперативно реагирует на подаваемые сигналы.

Многообразие вариантов комплектации электроприводов позволяет выпускать устройства для применения в разных сферах. Их популярность обусловлена эксплуатационными свойствами и техническими характеристиками исполнительных механизмов.

Преимущества и недостатки использования электроприводов

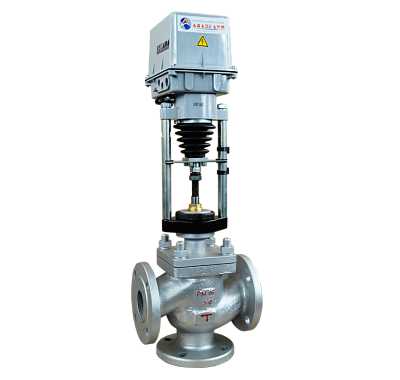

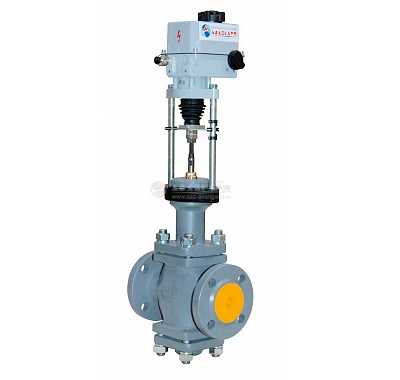

Фланцевый регулирующий клапан с приводом

Потребление энергии электроприводом клапана происходит только при движении, а его отключение не вызывает смещения по инерции. Среди других преимуществ электроприводов выделяют:

  • постоянную скорость функционирования;
  • низкую стоимость потребляемой энергии;
  • плавную регулировку устройств, предназначенных для управления потоками перемещаемой среды;
  • точность настройки и точное позиционирование;
  • экологическую безопасность при установке на трубопроводах;
  • возможность подключения дополнительного оборудования и датчиков для контроля и управления.

В отличие от регулирующих клапанов с пневмоприводом аналогичные устройства с электроприводом не склонны к засорению и отличаются низким уровнем шума во время работы. При авариях клапаны с электроприводами могут быть подключены к независимым источникам питания — резервным аккумуляторам и генераторам.

Основные недостатки клапанов для регулировки параметров перемещаемой среды — высокая стоимость и возможность перегрева двигателя при непрерывной работе в течение длительного времени. Из-за них повышается суммарная величина затрат на монтаж магистралей и требуется контроль состояния элементов привода. К другим недостаткам механизмов с электрическим приводом относятся:

  • Возможность возникновения помех в управлении расположенных вблизи сетей, которые появляются из-за воздействия поля электромагнитных приводов.
  • Сложность использования в условиях большой влажности и пожароопасных зонах. В этом случае можно применять устройства специального исполнения с высокой степенью защиты двигателя или заменить их клапанами с пневмоприводом.
  • Необходимость регулярного технического обслуживания, поскольку исполнительный механизм состоит из множества подвижных деталей и элементов.

Уменьшение влияния негативных особенностей достигается благодаря точной кинематической схеме и грамотной разработке конструкции привода. Комплектация защитными средствами повышает срок службы и делает устройства более удобными для эксплуатации.

Функционирование электроприводных клапанов

Схема регулирующего клапана с электроприводом

Принцип действия клапанов, оснащенных электроприводом, можно рассмотреть на примере двухходового вентиля для газовых магистралей с фланцевым механизмом крепления. Для него характерны следующие режимы функционирования:

  • Полное перекрывание.
  • Номинальный расход перемещаемой среды. В этом случае на фланцевый клапан поступает питание, благодаря чему рабочий элемент приходит в движение. Его положение обеспечивает подачу газа в нужном объеме.
  • Промежуточный. Он предусматривает ограничение перемещаемой среды на 10-50 % от номинального потребления. Переход на промежуточный режим происходит после подачи напряжения на катушку электромагнитной фланцевой задвижки и активизации вала регулирующего механизма.

При отсутствии дополнительных настроек клапан принимает номинальный расходуемый объем перемещаемых веществ за стандартный режим.

Классификация устройств по разным признакам

Одним из критериев классификации клапанов для регулировки транспортируемой среды является метод фиксации с трубами. Он представлен двумя вариантами крепежа — с помощью сварки или фланцев.

Сварное соединение применяется при строгих требованиях к герметичности и надежности узлов, которые возникают при транспортировке агрессивных веществ. Оно отличается небольшим весом и компактными размерами, но может использоваться только при монтаже сооружений из стали.

Фланцевые клапаны укомплектованы специальными плоскими пластинами имеющими форму кольца, прямоугольника или квадрата с отверстиями под крепежные элементы. Герметичность фланцевых соединений обеспечивается за счет уплотнительной поверхности, а прочность фиксации достигается благодаря использованию шайб и гаек. Материал изготовления и конструкция фланцев зависят от параметров транспортируемой среды, условий эксплуатации запорно-регулирующей арматуры и других факторов. К преимуществам таких соединений относятся простота установки и возможность многократного монтажа и снятия клапанов, если необходимо провести ремонт или профилактический осмотр.

Важная информация: габариты уплотнительных поверхностей фланцев и присоединительные размеры при номинальном давлении до 200 PN определяется по ГОСТу 12815-80, а свыше 200 PN — согласно ГОСТ 9399-81 или в соответствии с конструкторской документацией на конкретную модель.

В зависимости от типа запорного механизма устройства, используемые для управления потоками перемещаемых жидкостей и газа, бывают:

  • Золотниковые. В качестве рабочего элемента служит золотник, поворот которого на определенный угол регулирует объем транспортируемой среды. Поскольку жидкости не оказывают существенного сопротивления рабочему элементу, то изменение его положения не требует значительных усилий. Использовать клапаны такого типа в магистралях с высоким давлением нельзя из-за недостаточной герметичности узлов.
  • Седельные. Изменение параметров перемещаемой среды обеспечивается за счет плунжера, который уменьшает проходное сечение фланцевых клапанов. Они могут быть односедельными для магистралей небольшого диаметра и двухседельными, предназначенными для установки на крупных трубопроводах.
  • Мембранные. Функции рабочего элемента в мембранных клапанах выполняет эластичная мембрана, для изготовления которой используют резину или фторопласт. Мембранные устройства для регулировки отличаются устойчивостью к воздействию агрессивных веществ и коррозии и могут быть укомплектованы разными приводами.

Важная информация: согласно положениям ГОСТ 12893-2005 перемещение плунжера после сборки клапана должно происходить плавно, без заеданий и рывков. Уплотнительные поверхности рабочего элемента следует проверять на отсутствие вмятин и других дефектов, которые можно обнаружить при визуальном контроле.

Варианты исполнения клапанов с электроприводами

В зависимости от сферы применения фланцевые клапаны с электроприводом представлены следующими модификациями:

  • Воздушным клапаном. Он применяется в системах проточной и вытяжной вентиляции и служит для контроля количеством подаваемого воздуха. Кроме того, воздушный регулирующий вентиль позволяет избежать попадания дыма в вентиляцию при возникновении пожара: достаточно перекрыть клапан, и распространение продуктов горения прекратится. Он устанавливается в труднодоступных местах, поэтому комплектуется приводом, который потребляет электричество в качестве источника питания. Такая модель позволяет регулировать параметры системы на расстоянии с помощью автоматики.
  • Газовым регулирующим фланцевым клапаном. Устройство предназначено для полного перекрывания газопроводов с разным проходным сечением. На магистралях также используют газовые двухходовые и трехходовые клапаны с пневмоприводом.
  • Огнезадерживающим фланцевым клапаном с электроприводом. Служит для предотвращения распространения пожара и устанавливается в перекрытиях между стенами или в вентиляционных каналах.
  • Двухходовыми и 3-х ходовыми устройствами. Они востребованы в сетях централизованного и автономного отопления, в водоснабжении, на тепловых пунктах и в системах вентиляции. Двухходовые устройства применяются для ограничения расхода перемещаемой жидкости и обеспечивают смешение в нужной пропорции. В отличие от двухходовых моделей клапаны с тремя патрубками используются для разделения или смешения потоков перемещаемой жидкости.
Двухходовой регулирующий клапан с электроприводомТрехходовой регулирующий клапан с электроприводом

Мембранные клапаны с приводами, устойчивые к агрессивным и летучим жидкостям, востребованы на предприятиях химической промышленности. В быту используют обратные мембранные клапаны, обеспечивающих защиту сетей отопления от гидравлических ударов.

saz-avangard.ru

Регулирующие клапаны

Основные типы регулирующих клапанов


   2-х ходовые регулирующие клапаны (Астима, Россия)
 DN: 15…50  Серия: АСТА – Р10
 PN: 16 бар  Материал корпуса: латунь
 t° макс: +160°С  Присоединение: резьбовое


 DN: 15…300  Серия: АСТА – Р11
 PN: 16 бар  Материал корпуса: чугун
 t° макс: +300°С  Присоединение: фланцевое

 DN: 15…300  Серия: АСТА – Р11
 PN: 40 бар            Материал корпуса: углеродистая сталь
 t° макс: +400°С  Присоединение: фланцевое


 DN: 15…150  Серия: АСТА – Р11
 PN: 40 бар  Материал корпуса: нержавеющая сталь
 t° макс: +350°С  Присоединение: фланцевое


 DN: 15…50  Серия: АСТА – Р21
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +300°С  Присоединение: межфланцевое

    3-х ходовые регулирующие клапаны (Астима, Россия)
 DN: 15…50  Серия: АСТА – Р13
 PN: 16 бар  Материал корпуса: латунь
 t° макс: +160°С  Присоединение: резьбовое

 DN: 15…300  Серия: АСТА – Р13
 PN: 16 бар  Материал корпуса: чугун
 t° макс: +300°С  Присоединение: фланцевое

    2-х ходовые регулирующие клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…300  Серия: ADCA – V25
 PN: 16…40 бар  Материал корпуса: чугун, углеродистая сталь
 t° макс: +200°С  Присоединение: фланцевое

 DN: 15…150  Серия: ADCA – V25I/WV40
 PN: 16…40 бар  Материал корпуса: нержавеющая сталь
 t° макс: +300°С  Присоединение: фланцевое, межфланцевое

    3-х ходовые регулирующие клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…150  Серия: ADCA – V253G
 PN: 16…25 бар  Материал корпуса: чугун ВЧ
 t° макс: +350°С  Присоединение: межфланцевое

     Регулирующие клапаны 2-х ходовые асептические (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA – PV926A
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +170°С  Присоединение: TRI-clamp, под приварку, прочее по запросу

    Регулирующие клапаны 2-х ходовые для стерильных сред (Valsteam ADCA Engineering, Португалия)
 DN: 15…100  Серия: ADCA – PV926H
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +170°С  Присоединение: TRI-clamp, под приварку, прочее по запросу

    Регулирующие клапаны 2-х или 3-х ходовые для стерильных сред (Valsteam ADCA Engineering, Португалия)
 DN: 15…100  Серия: ADCA – PV928
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +170°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

    2-х ходовые регулирующие клапаны (RTK, Германия)
 DN: 15…400  Серия: RTK – MV / RTK – PV
 PN: 16…160 бар  Материал корпуса: чугун, углеродистая сталь, нержавеющая сталь
 t° макс: +550°С  Присоединение: фланцевое, под приварку

    3-х ходовые регулирующие клапаны (RTK, Германия)
 DN: 15…400  Серия: RTK – MV / RTK – PV
 PN: 16…160 бар  Материал корпуса: чугун, углеродистая сталь, нержавеющая сталь
 t° макс: +550°С  Присоединение: фланцевое, под приварку
    Пневмоотсечные и пропорциональные поршневые клапаны (Астима, Россия)
 DN: 10…100  Серия: АСТА – Р12
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +180°С  Присоединение: фланцевое, резьбовое, под приварку встык, быстросъёмное TRI-clamp

    Электрические приводы линейные для 2-х и 3-х ходовых клапанов (Астима, Россия)

    Электрические приводы линейные для 2-х и 3- х ходовых клапанов (PS Automation, Германия)

    Пневматические приводы линейные для 2-х и 3-х ходовых клапанов (Valsteam ADCA Engineering, Португалия)
 Серия: ADCA – PA
 Материал корпуса: углеродистая / нержавеющая сталь
 t° окружающей среды: -20…+80°С
 Доп. оборудование: позиционеры, фильтр-редукторы, ручные дублеры и т. п.

    Электрические приводы линейные для 2-х и 3- х ходовых клапанов (RTK, Германия)
 Серия: RTK – ST
 Материал корпуса: углеродистая /нержавеющая сталь
 t° окружающей среды: -40…+80°С
 Доп. оборудование: позиционеры, фильтр-редукторы, ручные дублеры и т. п.

    Пневматические приводы линейные для 2-х и 3- х ходовых клапанов (RTK, Германия)
 Серия: RTK – ST
 Материал корпуса: углеродистая /нержавеющая сталь
 t° окружающей среды: -40…+80°С
 Доп. оборудование: позиционеры, фильтр-редукторы, ручные дублеры и т. п.
    Клапаны периодической продувки (Valsteam ADCA Engineering, Португалия)
 DN: 20…50  Серия: ADCA – VPA26S
 PN: 25/40 бар  Материал корпуса: углеродистая сталь
 t° макс: +350°С  Присоединение: фланцевое

    Клапаны непрерывной продувки (Valsteam ADCA Engineering, Португалия)
 DN: 15…40  Серия: ADCA – VPC
 PN: 40 бар  Материал корпуса: углеродистая сталь
 t° макс: +300/+350°С  Присоединение: фланцевое

    Позиционеры электропневматические
 Серия: ЭПП
 Материал корпуса: углеродистая сталь
 Управляющий сигнал: 4…20 мА
 t° окружающей среды: -40°С… +80°С

    Фильтры-редукторы для пневмосистем
 Серия: AW20
 Материал корпуса: алюминий
 PN: 10 бар
 t° окружающей среды: -40°С… +85°С


asteama.ru

3361. Клапан регулирующий с электроприводом (DN 3…50) | «Вентар»

Инновационный регулирующий клапан Bürkert, модель 3361 – это оптимальное решение для задач по регулированию в сложных условиях эксплуатации. Электропривод прямоходного седельного клапана с шариковой винтовой передачей с особой точностью позиционирует регулирующий конус. При этом скорость позиционирования регулирующего клапана исключительно высока и составляет 6 мм/с, т.е. реакция на сигналы процессов происходит практически без задержки, кроме того, скорость можно регулировать в зависимости от потребностей заказчика. Перепады или колебания давления в среде не влияют на положение клапана. Любой корпус клапана, оптимизированный под проток, может быть оснащен седлами различного размера (до 5 шт. на каждый корпус) для точной адаптации под требования клиента. В случае необходимости, при отключении подачи энергии приведение в безопасное положение (нормальное положение) может осуществляться с помощью дополнительного энергоаккумулятора. Электропривод и регулирующий клапан представляют собой идеально согласованную конструкцию с прочной поверхностью. Это позволяет соблюсти гигиенические требования в отношении быстрой мойки и удаления всех остатков. Суровые условия окружающей среды не представляют проблем для модели 3361, т.к. он обладает классом защиты IP65/IP67, а также высокой нечувствительностью к вибрациям. Благодаря надежному саморегулируемому уплотнению штока со сменными V-образными уплотнениями обеспечивается максимальный срок службы и максимальная герметичность. Модель 3361, подходящий для использования с полевыми шинами, предлагает пользователю множество вспомогательных функций для контроля процессов, диагностики клапанов и профилактического техобслуживания, что является решающим преимуществом современной автоматизации процессов.



  • Высокоточное и динамичное регулирование
  • Несколько значений коэффициента пропускной способности (Kvs) для одного корпуса клапана, благодаря наборам со сменными седлами разного размера
  • Конструкция, устойчивая к влиянию погодных условий, перепадам и колебаниям
  • Простота в обслуживании благодаря поверхности, выполненной с учетом гигиенических требований
  • Различные возможности диагностики благодаря сбору эксплуатационных показателей и данных о клапане

www.ventar.ru

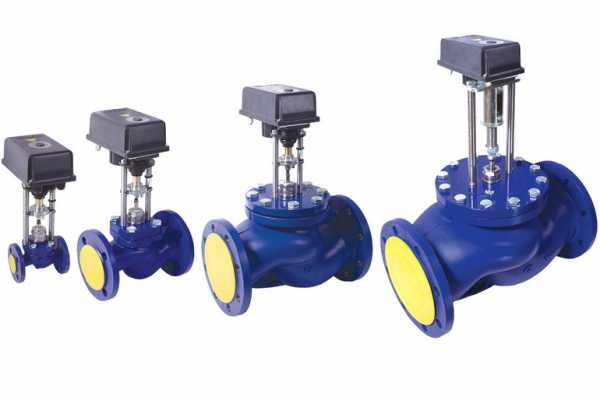

Регулирующие клапаны с электроприводами

1 Мая 2010

Сложность инженерных систем возрастает с каждым годом, повышаются требования к их энергоэффективности, надёжности, безопасности, что диктует применение современной трубопроводной арматуры, в первую очередь, регулирующей.

В данной статье мы рассмотрим основные типы регулирующей арматуры, которые играют важную роль в решении вышеназванных задач, а также разберем некоторые особенности регулирующих клапанов, поставляемых Компанией АДЛ, с электроприводами PS-Automation (Германия).

Регулирующая трубопроводная арматура прямого действия, как известно, для регулирования параметров потока рабочей среды на определенном участке технологической системы или трубопровода использует энергию этой же среды. Благодаря чему преимуществами данного типа арматуры являются: независимость от внешних источников энергии, точность регулирования, а также надёжность. Однако имеется и недостаток, который, нередко, сильно осложняет и ограничивает применение регуляторов прямого действия – это отсутствие гибкости. Другими словами, каждый регулятор предназначен для использования в очень узком диапазоне параметров системы. Например, если мы используем регулятор давления прямого действия для регулирования выходного давления величиной 5 бар, то, чтобы изменить настройку, например, на 10 бар (все остальные параметры неизменны), нам, скорее всего, потребуется совершенно другой клапан.

Встречаются следующие типы регуляторов прямого действия:

  • редукционные клапаны (регуляторы давления «после себя»), предназна ченные для поддержания постоянно го выходного давления независимо от изменений входного давления или расхода;
  • перепускные клапаны (регуляторы давления «до себя»), обеспечиваю щие поддержание постоянного дав ления перед клапаном за счет пере пуска части среды;
  • регуляторы перепада давления, слу жащие для поддержания постоянно го перепада давления между двумя заданными точками системы;
  • специальные регуляторы (следящие регуляторы давления, гасители ги дравлического удара и др.)

Регулирующая арматура непрямого действия наоборот использует внешнюю энергию, например электроэнергию (электропривод), энергию сжатого газа (пневмопривод) и т.д. Управляющий сигнал для подобных регуляторов также является внешним. Сигнал поступает от логического устройства, непосредственно реализующего алгоритмы регулирования в системе. Таким образом регулирующая арматура непрямого действия обеспечивает так необходимую нередко гибкость. Например, для регулирования разных величин давления или даже для регулирования иных параметров в ряде случаев может использоваться один и тот же регулирующий клапан с приводом. Конечно, системы, где применяются регуляторы непрямого действия, значительно сложнее систем с использованием регуляторов прямого действия, что зачастую отрицательно сказывается и на скорости регулирования, и на показателях надёжности. Однако современные электроприводы позволяют исключить названные недостатки. К таким электроприводам относятся, в частности, приводы производства компании PS-Automation GmbH (Германия), эксклюзивно поставляемые на российский рынок Компанией АДЛ.

Итак, для управления регулирующими клапанами используют линейные электроприводы. Рассмотрим чуть подробнее особенности линейных электроприводов серий PSL и PSL-AMS производства компании PS-Automation (Германия).

Электроприводы серии PSL сконструированы по модульному принципу, что позволяет получить максимум функциональных возможностей при минимальных затратах. Приводы PSL отвечают всем требованиям, предъявляемым к регулирующей арматуре: точное позиционирование, прочность, надежность и долговечность, даже при высоких нагрузках. Основу составляет стандартный привод с трёхпозиционным управлением и необходимым набором функций защиты. При этом характеристики привода могут сильно меняться в зависимости от установки дополнительных опций. Например, установка на привод платы позиционера и потенциометра позволяет приводу управляться аналоговым сигналом (например, 4…20 мА, 2-10 В и т.д.). В соответствии с задачами заказчика, специалисты Компании АДЛ модифицируют электроприводы регулирующих клапанов, производят необходимые настройки и тестирование. Важным преимуществом является и то, что функциональность привода может быть изменена уже после его поставки и даже установки в системе. Большинство опций привода можно приобрести отдельно, среди которых:

  • позиционер с ак тивным выходным сигналом;
  • потенциометр;
  • преобразователь сигнала положе ния;
  • дополнительные концевые выключа тели;
  • обогревающий резистор и др.

Для увеличения надёжности работы системы электроприводы PSL комплектуются следующими функциями защиты:

  • автоматическое отключение привода при достижении крайнего положе ния;
  • автоматическое отключение привода при достижении максимального ли нейного усилия;
  • автоматическое отключение привода при риске перегрева обмоток двига теля;
  • возможность определения позици онирования при обрыве питающей или управляющей сети; Причём это положение (нормально-открытое, нормально-закрытое, текущее) может быть изменено непосредственно на трубопроводе с помощью переклю чателя.
  • ручной дублёр.

Интеллектуальные линейные электроприводы серии PSL-AMS имеют усовершенствованные электронные схемы на базе микропроцессора с картой памяти, что обеспечивает надежность и точность управления, а также простой ввод в эксплуатацию и легкую настройку.

Функции контроля электрического тока и напряжения позволяют настраивать работу привода под конкретные условия системы. Так, через специальное коммуникационное программное обеспечение PSCS (поставляется в стандартной комплектации) можно задать различные параметры работы привода, корректирующие данные, провести диагностику и многое другое.

Интеллектуальные электроприводы серии PSL-AMS также обладают рядом дополнительных опций, таких как: функция локального управления на корпусе, позволяющая производить настройку работы привода на месте установки, а также блокировать доступ к его управлению, интегрированный PID-регулятор процесса, осуществляющий мониторинг и контроль заданных параметров работы с возможностью программирования любого нестандартного поведения привода, интеллектуальные протоколы управления (HART, Ethernet, Bluetooth и т.д) и т.д.

Все вышеназванные серии линейных электроприводов имеют класс защиты IP65 или IP67 и могут изготавливаться в металлическом корпусе.

Электроприводы PS-Automation успешно используются Компанией АДЛ для комплектации регулирующих клапанов собственного и европейского производств. Номенклатура регулирующих клапанов представлена двухходовыми односедельчатыми (как сбалансированной, так и несбалансированной конструкции) и трехходовыми клапанами в диапазоне диаметров от DN 15 до 300 мм, давлений от PN 16 до 40 бар, для сред температурой до 300 °С.

Стоит особо отметить, что монтаж электропривода на регулирующий клапан, его настройка и тестирование осуществляются на производственном комплексе нашей компании, что гарантирует работоспособность, минимальные сроки поставки, а также позволяет изготовить специальное исполнение регулирующего клапана под требования конкретной системы.

Ниже представим лишь самые основные характеристики регулирующих клапанов, поставляемых нашей компанией.

  • Пропускная способность клапанов: 1,7…1030 м3/ч;
  • Материал корпуса: латунь, чугун, углеродистая сталь, нержавеющая сталь;
  • Питающее напряжение привода: 10, 24, 110, 220, 380В;
  • Управляющий сигнал: трёхпозиционный, аналоговый, HART и т.д.;
  • Линейное усилие электропривода: 1.000…25.000 Н;
  • Температура окружающей среды: -40..+80°C;

Регулирующая арматура как прямого, так и непрямого действия от Компании АДЛ имеет многолетний опыт эксплуатации на объектах жилищно-коммунального хозяйства, успешно применяется ведущими предприятиями различных отраслей промышленности. Среди объектов, где установлена наша регулирующая арматура можно выделить: комплекс высотных зданий «Город Столиц» делового центра «Москва-Сити», Храм Христа Спасителя, Реутовская теплосеть и многие другие.

adl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
