Седельный регулирующий клапан
Применяется седельный регулирующий клапан в системе управления и регулировки теплоэнергии ИТП, ЦТП промышленных, общественных и жилых объектов. Устройство используют в автоматическом управлении производственными процессами на разных производствах для безостановочной регулировки параметров среды (температуры, давления и расхода). Также регулирующая арматура предназначена для дискретного управления показателями рабочей среды.
Такая задача осуществляется изменением расхода через проходное сечение.
Описание и конструкция
Седельный регулирующий клапан управляется с помощью электропривода, усилие которого передается штоку затвора и он передвигается вверх, вниз. В результате меняется площадь пропускного сечения между затвором и седлом. Затвор может быть тарельчатым, стержневым или игольчатым. От типа рабочей среды зависит материал седельного клапана.
Часто продаются двухседельные механизмы, затвор которых уравновешен. Их можно применять в непрерывной регулировке давления до уровня 6,3 МПа в трубах до 30-ти сантиметрового диаметра. Здесь используются устройства меньшей мощности.
Двухседельными механизмами проще обеспечить необходимую герметичность, так как затвор имеет специальный профиль для контактирования с одним седлом. Для посадки во второе седло предусмотрена уплотнительная поверхность.
На трубы небольшого диаметра применяют односедельные регулирующие клапаны, у которых плунжер неуравновешен.
Производится трубопроводная арматура из чугуна, латуни сплавов или стали. Выбор осуществляется в зависимости от рабочей среды. Имеется много видов седельной арматуры, которая различается по материалу корпуса (бывают чугунные и стальные). Корпус подбирается исходя из области назначения, температуры среды, которая может достигать +600 градусов.
Иногда клапаны выпускаются с ручным приводом, но механизмы с электроприводом более востребованы, упрощают регулировку на трубопроводе для разных химических сред. Электропривод обеспечивает усилие, передаваемое поршню, после чего совершаются поступательные движения. Он оснащается ручным дублером, концевыми выключателями, указателем положения затвора, муфтой предельного усилия.
Обеспечивается сокращение или повышение общей площади сечения. С уменьшением площади сечения повышается скорость передачи и снижается давление, может проявляться кавитация. Обеспечивается точный расход рабочей среды.
Процесс управления производится различными микроконтроллерами, обеспечивающими безопасность и функциональность. Они фиксируют значения температуры и давления, снижая риск перегрузок.
Преимущества механизма
Основным преимуществом седельного регулирующего клапана является:
- Минимальное время на открытие и закрытие;
- Возможность комплексной регулировки напора рабочей среды при предельном Kv;
- Конкурентная стоимость;
- Упрощенная регулировка максимального и минимального диапазона расхода;
- Простая установка оборудования обеспечивается небольшой длиной арматуры, компактными габаритами и весом. Это снижает общую нагрузку на трубу.
Технические характеристики
Вентиль обеспечивает точное регулирование потока рабочей среды, поэтому его выбор зависит от допустимого объема расхода пара, жидкости или газа, транспортируемых по трубам.
Температура рабочей среды должна быть до 150 градусов. В ней могут быть механические примеси с параметрами частичек до 70 мкм.
Соединяются седельные регулирующие клапаны с трубами фланцем, соответствующими ГОСТ 12820-80, с параметрами уплотнительных поверхностей по стандарту 12815-80. Относительно трубы клапан может располагаться в любом положении, исключением является размещение электропривода внизу.
gardarikamarket.ru
Клапан регулирующий седельный проходной VS2 Danfoss
Описание и область применения
Регулирующий клапан VS2 предназначен для применения с редукторными электрическими приводами AMV 150 (Ду = 15 мм), AMV(E) 10, AMV(E) 20, AMV(E) 30, AMV(E) 13, AMV(E) 13SU, AMV(E) 23, AMV(E) 23SU и AMV(E) 33 преимущественно в системах отопления, горячего водоснабжения, вентиляции и кондиционирования воздуха.
Основные характеристики:
• клапан нормально открытый (без привода), не разгруженный по давлению;
• характеристика регулирования:
линейная или составная линейная;
• условное давление: Ру = 16 бар;
• регулируемая среда: вода или 30% водный раствор гликоля;
• соединение с трубопроводом: через резьбовые или приварные фитинги.
|
Тип |
AMV150 |
AMV10, 13(SU) |
AMV(E)10, 13(SU) |
AMV(E)20, 23(SU) |
AMV(E)30,33 |
|
VS2 Ду = 15 мм* |
• |
• |
— |
— |
— |
|
VS2 Ду = 20 мм |
— |
— |
• |
• |
• |
|
VS2 Ду = 25 мм |
• |
• |
• |
* VS2 Ду = 15 мм имеет линейную характеристику регулирования и не может быть рекомендован для использования с приводами серии AME в системах горячего водоснабжения.
Пример применения
Дополнительные принадлежности (присоединительные фитинги)
|
Ду, мм |
Присоединительная резьба по ISO 228/1 |
Kvs, м3/ч |
Ход штока, мм |
Кодовый номер |
|
|
|
0,25 |
4 |
065F2111 |
|
|
|
0,4 |
4 |
065F2112 |
|
15 |
G % A |
0,63 |
4 |
065F2113 |
|
|
|
1,0 |
4 |
065F2114 |
|
|
|
1,6 |
4 |
065F2115 |
|
20 |
G 1 A |
2,5 |
5 |
065F2120 |
|
25 |
G 1 % A |
4,0 |
5 |
065F2125 |
таб
|
Ду,мм |
Кодовые номера |
|
|
приварных присоединительных фитингов |
резьбовых присоединительных фитингов (с наружной резьбой) |
|
|
15 |
003H6908 |
003H6902 |
|
20 |
003H6909 |
003H6903 |
|
25 |
003H6910 |
003H6904 |
Запасные детали
| Наименование |
Тип и размер клапана |
Кодовый номер |
|
Сальниковый блок |
Ду = 15-25 мм |
065F0006 |
Технические характеристики
|
Условное давление Ру, бар |
16 |
|
Макс. температура регулируемой среды Т, °С |
130 |
|
Макс. перепад давлений на клапане, преодолеваемый приводами ДРкл, бар |
10 |
|
Макс. перепад давлений для работы клапана в бескавитационном режиме ДРрек*, бар |
6* |
|
Динамический диапазон регулирования |
50 : 1 |
|
Коэффициент начала кавитации Z |
< 0,5 |
|
Характеристика регулирования |
Линейная — для Ду = 15 мм, двойная линейная — для Ду = 20-25 мм |
|
Протечка через закрытый клапан, % от K,s |
Не более 0,05 |
|
Регулируемая среда |
Вода 7-10 pH, 30% водный раствор гликоля |
|
Стандарт резьбы |
ISO 228-1 |
* При ΔРрек. > 4 бар возможно шумообразование.
Материал
|
Корпус |
Необесцинковывающаяся латунь |
|
Золотник, седло и шпиндель |
Нержавеющая сталь |
|
Уплотнения |
EPDM |
Условия применения
|
20 15 |
Рр, бар |
|
||||||
|
|
|
|
|
|
|
|
Т, -С |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
0 20 +0 60 ВО 100 120 130 Зависимость рабочего давления регулируемой среды от температуры |
||||||||

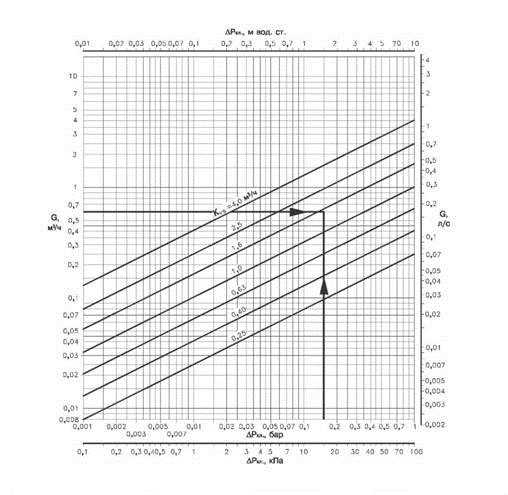

Номограмма для выбора регулирующего клапана
Габаритные и присоединительные размеры
|
Тип |
Ход штока, мм |
Размеры, мм |
Размер резьбы а по ISO228/1, дюймы |
Размер гайки под ключSW, мм |
Масса, кг |
|||||||
|
Ц |
L2 |
L3 |
H |
h2 |
h3 |
h4 |
h5 |
|||||
|
VS215 |
4 |
139 |
120 |
65 |
49 |
142 |
145 |
155 |
143 |
G % A |
32 |
0,25 |
|
VS220 |
5 |
154 |
129 |
70 |
56 |
149 |
152 |
162 |
— |
G 1 A |
41 |
0,35 |
|
VS225 |
5 |
159 |
144 |
75 |
62 |
155 |
158 |
168 |
— |
g m a |
46 |
0,57 |
vvt-s.ru
Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AVQM (Ру 25) Danfoss
Описание и область применения
AVQM является комбинацией седельного регулирующего клапана (исполнительного механизма электрической системы регулирования) и автоматического регулятора – ограничителя расхода прямого действия с диафрагмой и рабочей пружиной. AVQM используется совместно с электроприводами типа AMV150*, AMV(E) 10*, AMV(E) 13*, AMV(E) 13SU*, AMV(E) 20, AMV 20SL, AMV(E) 23,
AMV(E) 23SU, AMV 23SL, AMV(E) 30, AMV 30SL и AMV(E) 33, которые управляются электронными регуляторами Danfoss серии ECL. В соответствии с требованиями DIN 32730 в системах теплоснабжения следует отдавать предпочтение комбинациям AVQM и приводов с возвратной пружиной типа AMV(E) 23 и AMV(E) 33.
• AMV150, AMV(E) 10, AMV(E) 13 и AMV(E) 13SUмогут применяться только с клапанами AVQM Ду 15.
Основные характеристики:
• условный проход: Ду = 15-50 мм;
• пропускная способность: K,s = 0,4-20 м3/ч;
• условное давление: Ру = 25 бар;
• величина фиксированного перепада давлений на регулирующем клапане: ДРкл. = 0,2 бар;
• температура регулируемой среды (воды или 30% водного раствора гликоля): Т = 2-150 °С;
• присоединение к трубопроводу: резьбовое (наружная резьба) – через резьбовые, приварные или фланцевые фитинги; фланцевое.
Номенклатура и коды для оформления заказа
|
Ду, мм |
K,s, м3/ч |
Присоединение |
Кодовый номер |
|
|
|
0,4 |
|
|
003H6746 |
|
|
1,0 |
|
|
003H6747 |
|
15 |
1,6 |
|
G % A |
003H6748 |
|
|
2,5 |
|
|
003H6749 |
|
|
4,0 |
Цилиндрическая наружная трубная резьба по ISO228/1, дюймы |
|
003H6750 |
|
20 |
6,3 |
G 1 A |
003H6751 |
|
|
25 |
8,0 |
G ГА A |
003H6752 |
|
|
32 |
12,5 |
|
G 1% A |
003H6753 |
|
40 |
16 |
|
G 2 A |
003H6754 |
|
50 |
20 |
|
G 2% A |
003H6755 |
|
32 |
12,5 |
|
|
003H6756 |
|
40 |
16 |
Фланцы, Ру 25, по EN EN1092-2 |
003H6757 |
|
|
50 |
20 |
|
|
003H6758 |
Дополнительные принадлежности
|
Наименование |
Ду,мм |
Присоединение |
Кодовый номер |
|
|
Приварные присоединительные фитинги |
15 |
— |
003H6908 |
|
|
20 |
003H6909 |
|||
|
25 |
003H6910 |
|||
|
32 |
003H6911 |
|||
|
40 |
003H6912 |
|||
|
50 |
003H6913 |
|||
|
Резьбовые присоединительные фитинги с наружной резьбой |
15 |
Коническая наружная трубная резьба по EN10266-1, дюймы |
R |
003H6902 |
|
20 |
R %” |
003H6903 |
||
|
25 |
R 1″ |
003H6904 |
||
|
32 |
R т” |
003H6905 |
||
|
Фланцевые присоединительные фитинги |
15 |
Фланцы, Ру 25, по EN1092-2 |
003H6915 |
|
|
20 |
003H6916 |
|||
|
25 |
003H6917 |
|||
Запасные детали
|
Наименование |
Ду, мм |
Kvs, м3/ч |
Кодовый номер |
|
Вставка седельного регулирующего клапана |
15 |
0,4 |
003H6861 |
|
1,0 |
003H6862 |
||
|
1,6 |
003H6863 |
||
|
2,5 |
003H6864 |
||
|
4,0 |
003H6865 |
||
|
20 |
6,3 |
003H6866 |
|
|
25 |
8,0 |
003H6867 |
|
|
32 / 40 / 50 |
12,5 / 16 / 20 |
003H6868 |
|
|
Вставка клапана регулятора – ограничителя расхода |
15 |
0,4 |
003H6878 |
|
1,0 |
003H6879 |
||
|
1,6 |
003H6880 |
||
|
2,5 |
003H6881 |
||
|
4,0 |
003H6882 |
||
|
20 |
6,3 |
003H6883 |
|
|
25 |
8,0 |
003H6884 |
|
|
32 / 40 / 50 |
12,5 / 16 / 20 |
003H6885 |
|
|
Наименование |
йрклу бар |
Кодовый номер |
|
|
Регулирующий блок |
0,2 |
003H6841 |
|
Технические характеристики
|
Условный проход Ду, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|||||
|
Пропускная способность Kvs,м3/ч |
0,4 |
1,0 |
1,6 |
2,5 |
4,0 |
6,3 |
8,0 |
12,5 |
16 |
20 |
|
|
Диапазон настройки предельного расхода G^^., м3/ч, при фиксированном перепаде давлений на регулирующем клапане ДРкл* = 0,2 бар |
0,0150,18 |
0,02 0,4 |
0,03 0,86 |
0,07 1,4 |
0,07 2,2 |
0,16 3,0 |
0,2 3,5 |
0,4 8,0 |
0,8 10 |
0,8 12 |
|
|
Макс. расход** при ДРкл = 0,2 бар, м3/ч |
— |
— |
0,9 |
1,6 |
2,4 |
3,5 |
4,5 |
10 |
12 |
15 |
|
|
Макс. ход штока регулирующего клапана, мм |
5 |
7 |
10 |
||||||||
|
Динамический диапазон регулирования |
> 1 : 30 |
||||||||||
|
Характеристика регулирования |
Логарифмическая |
||||||||||
|
Коэффициент начала кавитацииZ*** |
> 0,6 |
||||||||||
|
Условное давление Ру, бар |
25 |
||||||||||
|
Макс. перепад давлений на клапане, ДРAVQM, бар |
20 |
16 |
|||||||||
|
Регулируемая среда |
Вода или 30% водный раствор гликоля |
||||||||||
|
рН регулируемой среды |
7-10 |
||||||||||
|
Температура регулируемой среды Т, °С |
2-150 |
||||||||||
|
Присоединение |
Клапан |
С наружной резьбой |
С фланцами |
||||||||
|
Фитинги |
Приварные и фланцевые |
Приварные |
|||||||||
|
Резьбовые (с наружной резьбой) |
— |
||||||||||
* Полный перепад давлений на клапане AVQM APAVqM > 0,5 бар.
** Макс. расход зависит от потерь давления в системе.
*** Для клапанов с Ду = 25 мм и выше значение Zприведено при Kv/Kvs < 0,5.
Материал
|
Корпус клапана |
Клапан |
Красная бронзаCuSn5ZnPb (Rg5) |
Высокопрочный чугун EN-GJS-400-18-LT (GGG40.3) |
|
Фитинги |
— |
||
|
Седло клапана |
Нержавеющая сталь, мат. № 1.4571 |
||
|
Золотник клапана |
Необесцинковывающаяся латуньCuZn36Pb2As |
||
|
Уплотнения |
EPDM |
||
Регулирующий блок
|
Тип |
AVQM |
|
Площадь регулирующей диафрагмы, см2 |
54 |
|
Условное давление Ру, бар |
25 |
|
Фиксированный перепад давлений на регулирующем клапане ДРкл., бар |
0,2 |
Материалы
|
Корпус регулирующей диафрагмы |
Верхняя часть |
Нержавеющая сталь, мат. № 1.4301 |
|
Нижняя часть |
Необесцинковывающаяся латуньCuZn36Pb2As |
|
|
Диафрагма |
EPDM |
|
|
Импульсная трубка |
Медная трубка, 0 6 х 1 мм |
|
Примеры применения

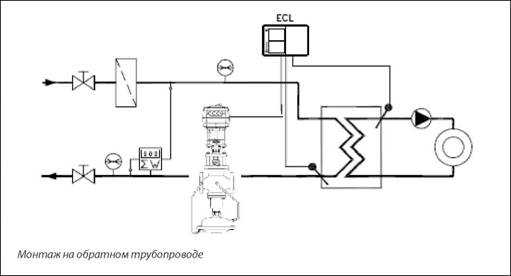

Установка клапана на обратном трубопроводе
Установка клапана на подающем трубопроводе
Монтажные положения
При температуре регулируемой среды до 100 °С клапан может быть установлен в любом положении.
При более высокой температуре клапан следует устанавливать только на горизонтальном трубопроводе диафрагменным элементом вниз.

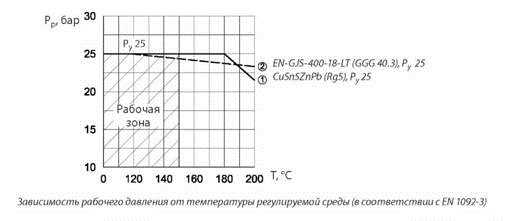

Условия применения

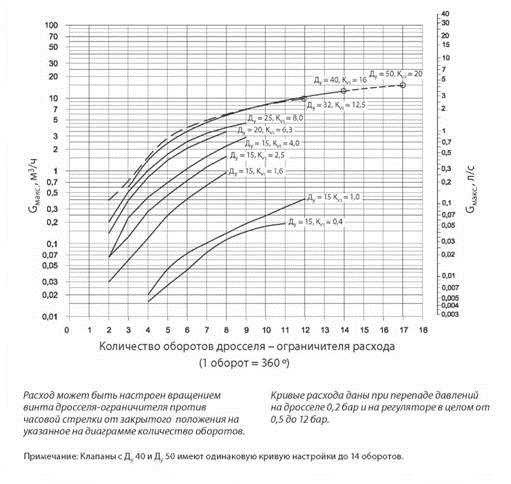

Диаграмма для настройки ограничителя расхода
Зависимость между максимальным расходом и приблизительным количеством оборотов ограничителя

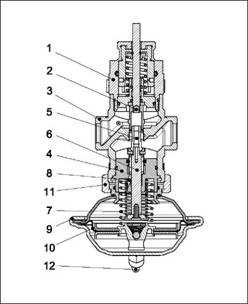

Устройство
1. Вставка регулирующего клапана
2. Ограничитель хода штока регулирующего клапана
3. Корпус клапана
4. Вставка клапана регулятора – ограничителя расхода
5. Разгруженный по давлению золотник клапана
6. Шток клапана
7. Пружина для ограничения расхода
8. Канал импульса давления
9. Регулирующая диафрагма
10. Соединительная гайка
11. Верхняя часть корпуса регулирующей диафрагмы
12. Нижняя часть корпуса регулирующей диафрагмы
Принцип действия
Величина расхода определяется перепадом давлений на регулирующем клапане. Перепад давлений передается на регулирующую диафрагму через внутреннюю импульсную трубку и канал в штоке. Перепад давлений поддерживается на постоянном уровне с помощью рабочей пружины регулятора.
Электрический привод, устанавливаемый на клапан, будет перемещать его шток от полностью закрытого положения до открытого, зафиксированного в результате настройки предельного расхода.
Настройка
Настройка расхода производится путем установки ограничителя хода штока регулирующего клапана в требуемое положение. Настройка выполняется с использованием диаграмм или по показаниям теплосчетчика.

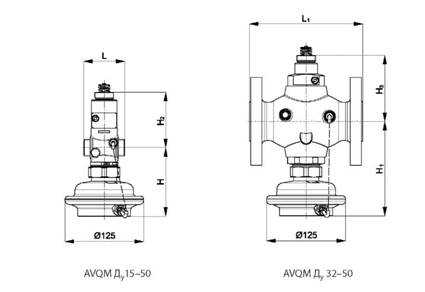

Габаритные и присоединительные размеры
|
Ду, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
L |
|
65 |
70 |
75 |
100 |
110 |
130 |
|
L-1 |
|
— |
— |
— |
180 |
200 |
230 |
|
H |
мм |
109 |
109 |
109 |
150 |
150 |
150 |
|
h2 |
— |
— |
— |
150 |
150 |
150 |
|
|
h3 |
|
88 |
88 |
91 |
105 |
105 |
105 |
|
Нз |
|
— |
— |
— |
105 |
105 |
105 |
|
Масса (резьбового) |
кг |
3,0 |
3,0 |
3,2 |
5,8 |
5,9 |
6,6 |
|
Масса (фланцевого) |
— |
— |
— |
10,3 |
11,8 |
13,9 |
|
|
Ду, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
SW |
|
32 |
41 |
50 |
63 |
70 |
82 |
|
d |
|
21 |
26 |
33 |
42 |
47 |
60 |
|
R* |
|
% |
% |
1 |
1 % |
— |
— |
|
L,** |
мм |
130 |
150 |
160 |
— |
— |
— |
|
L2 |
131 |
144 |
160 |
177 |
— |
— |
|
|
L3 |
|
139 |
154 |
159 |
184 |
204 |
234 |
|
k |
|
65 |
75 |
85 |
100 |
110 |
125 |
|
d2 |
|
14 |
14 |
14 |
18 |
18 |
18 |
|
n |
шт. |
4 |
4 |
4 |
4 |
4 |
4 |
* Наружная коническая трубная резьба по EN 10266-1, дюймы.
** Фланцы, Ру 25, по ЕN 1092-2.
vvt-s.ru
КЛАПАН ПРОХОДНОЙ СЕДЕЛЬНЫЙ РЕГУЛИРУЮЩИЙ – PDF
ФОНАРИ СМОТРОВЫЕ ТРУБОПРОВОДНЫЕ
ОКП 37 4260 ФОНАРИ СМОТРОВЫЕ ТРУБОПРОВОДНЫЕ Руководство по эксплуатации 111123.000 РЭ Москва, Электродный проезд, дом 16. 2013 г. Содержание 1. НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ… 3 2. СОСТАВ, УСТРОЙСТВО
ПодробнееКЛАПАНЫ РЕГУЛИРУЮЩИЕ ОДНОСЕДЕЛЬНЫЕ КС
СОВМЕСТНОЕ ПРЕДПРИЯТИЕ «ТЕРМО – K» ООО КЛАПАНЫ РЕГУЛИРУЮЩИЕ ОДНОСЕДЕЛЬНЫЕ КС Паспорт ШКЮР 08.00.000 ПС г. Минск, 2014 ВНИМАНИЕ! Перед установкой и включением клапанов внимательно изучите настоящий паспорт.
ПодробнееКРАНЫ ШАРОВЫЕ КШ-ХХ ПАСПОРТ КЛЯБ ПС
1. Основные технические данные 1.1 Назначение изделия КРАНЫ ШАРОВЫЕ КШ-ХХ ПАСПОРТ КЛЯБ491825.001ПС Краны шаровые КШ предназначены для перекрытия потоков газообразных, жидких сред и пара, нейтральных к
Подробнее2010-04-02 2013-03-11 2 Клапан регулирующий КР. Руководство по эксплуатации. СОДЕРЖАНИЕ ВВЕДЕНИЕ…4 1 НАЗНАЧЕНИЕ…4 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ…5 3 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ…6 4 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ
ПодробнееФИЛЬТРЫ ЖИДКОСТИ ФЖУ
ФИЛЬТРЫ ЖИДКОСТИ ФЖУ 1 НАЗНАЧЕНИЕ 1.1 Фильтры жидкости типа ФЖУ 25-, ФЖУ 40-0,6, ФЖУ 40-, ФЖУ 80-, ФЖУ 80-6,4, ФЖУ 100-, ФЖУ 100-6,4, ФЖУ 150-, ФЖУ 150-6,4 предназначены для очистки от механических примесей
ПодробнееЗакрытое акционерное общество РУСТ-95
Закрытое акционерное общество РУСТ-95 ОКП 379100 ПРИВОД МЕМБРАННО-ПРУЖИННЫЙ Руководство по эксплуатации Разрешение РРС 00-18876 от 07.12.2005 Содержание стр. 1 Назначение изделия… 3 2 Технические данные…
ПодробнееОбратный клапан шаровой фланцевый тип 400
Обратный клапан шаровой тип 400 1. Назначение и область применения Шаровой обратный клапан предназначен для предотвращения обратного потока транспортируемой среды. Применяется для систем водоотведения
ПодробнееЗакрытое акционерное общество РУСТ-95
Закрытое акционерное общество РУСТ-95 ОКП 374210 ФИЛЬТРЫ СЕТЧАТЫЕ ТИПА ФС Руководство по эксплуатации Разрешение РРС 00-18876 от 07.12.2005 ЗАО «РУСТ-95» Надеемся, что этот фильтр соответствует Вашим требованиям
ПодробнееВЕНТИЛЬ ЭЛЕКТРОМАГНИТНЫЙ
ВЕНТИЛЬ ЭЛЕКТРОМАГНИТНЫЙ Техническое описание л инструкция по эксплуатации П3.26291-010Г ТО СССР МОСКВА ВВЕДЕНИЕ Настоящее техническое описание и инструкция по эксплуатации распространяется на вентили
ПодробнееФИЛЬТР ГАЗА ФГТ. Паспорт ПС
ФИЛЬТР ГАЗА ФГТ Паспорт 2.966.003 ПС 1 2 СОДЕРЖАНИЕ Стр. 1 Общие сведения об изделии 4 2 Основные технические данные 4 3 Комплектность 5 4 Гарантии изготовителя 5 5 Свидетельство о приёмке 5 6 Консервация
ПодробнееШкаф управления ТШУ Паспорт
ООО Завод Теплосила Шкаф управления ТШУ Паспорт ЮНСК.440.09 ПС . НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ. Шкаф управления ТШУ модификации ТШУ—ХХ–IP54 (далее – шкаф управления ТШУ) предназначен для автоматического
ПодробнееДАВМ РЭ 1
1 ДАВМ.671 117.002 РЭ Настоящее руководство по эксплуатации содержит сведения о назначении, конструкции, характеристиках трансформаторов серии ОСГЗ (далее – трансформаторы) класса напряжения 27 кв и предназначено
ПодробнееКЛАПАН ПОБУДИТЕЛЬНЫЙ ТРОСОВЫЙ «КПТА-25»
РЕГИСТР И С О 9001 КЛАПАН ПОБУДИТЕЛЬНЫЙ ТРОСОВЫЙ «КПТА-25» Руководство по эксплуатации ДАЭ 100.446.000 РЭ ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО
ПодробнееБЛОКИ КЛАПАННЫЕ БКН3, БКН5
«ИНЖЕНЕРНО-ТЕХНИЧЕСКАЯ КОМПАНИЯ Б Б М В» БЛОКИ КЛАПАННЫЕ БКН3, БКН5 Руководство по эксплуатации ЭИ021-00.000 РЭ www.en-i.ru [email protected] Настоящее руководство по эксплуатации (далее – РЭ) содержит сведения
Подробнее2013-10-31 2013-10-31 2 Фильтр-грязевик тепловых пунктов ФТП. Паспорт. Содержание 1 НАЗНАЧЕНИЕ… 4 2 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ… 4 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ… 4 4 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ…
ПодробнееПОЖАРНЫЙ ЛАФЕТНЫЙ СТВОЛ ЛС-С-20
Университет комплексных систем безопасности и инженерного обеспечения ПОЖАРНЫЙ ЛАФЕТНЫЙ СТВОЛ ЛС-С-20 ПАСПОРТ МАСБ 634263. 002 ПС Москва 2008 Настоящий паспорт, объединѐнный с техническим описанием и инструкцией
ПодробнееПо вопросам продаж и поддержки обращайтесь: тел.: +7(843) 206-01-48, Факс: +7(843) 206-01-48 (доб.0) E-mail: [email protected] www.prompribor.nt-rt.ru ГАЗООТДЕЛИТЕЛИ Руководство по эксплуатации 465.00.00.00
Подробнее1. Н А З Н А Ч Е Н И Е
ОАО «Харьковский электроаппаратный завод» ЭМ ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ О Х Н. 1 4 0. 0 0 2 1. Н А З Н А Ч Е Н И Е 1.1. Муфты электромагнитные многодисковые серии ЭМ предназначены
ПодробнееDYMETIC-1223М-Т-ВЛ-А
Российская Федерация Закрытое акционерное общество «ДАЙМЕТ» DYMETIC-1223М-Т-ВЛ-А СЪЁМНИК ЗОНДОВ ДАТЧИКОВ РАСХОДА ГАЗА DYMETIC-1223М-Т-ВЛ РУКОВОДСТВО ПО ЭКПЛУАТАЦИИ С ПАСПОРТОМ 1223М-Т-ВЛ-А.00.000 РЭ 2015
ПодробнееБЛОК ВОЛЬТДОБАВОЧНЫЙ БВ-4/50
Монтажно-наладочное республиканское унитарное предприятие «Белэлектромонтажналадка» БЛОК ВОЛЬТДОБАВОЧНЫЙ Паспорт ПШИЖ 118.00.00.00.001 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-02,
ПодробнееПРЕСС ГИДРАВЛИЧЕСКИЙ ПГ-700/1000
ПРЕСС ГИДРАВЛИЧЕСКИЙ ПГ-700/1000 Руководство по эксплуатации НПО Сектор проектирование и производство метрологического оборудования Россия, 454126, г. Челябинск ул. Витебская, дом 4, офис 516, тел./факс:
ПодробнееНАСОС РУЧНОЙ ШИБЕРНЫЙ РШ 25-5
ОАО «ЛИВГИДРОМАШ» Россия 303851 г. Ливны Орловской обл. ул. Мира, 231 НАСОС РУЧНОЙ ШИБЕРНЫЙ РШ 25-5 Руководство по эксплуатации 86 ТНП.00. 000 РЭ 1 ОПИСАНИЕ И РАБОТА 1.1 Назначение изделия Насос ручной
ПодробнееБатарея аккумуляторная 10 НКГЦ-2,3
Батарея аккумуляторная 10 НКГЦ-2,3 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЖФИР.563521.028-01 РЭ Настоящее руководство по эксплуатации (РЭ) распространяется на батарею аккумуляторную 10 НКГЦ-2,3, именуемую в дальнейшем
ПодробнееООО «Завод «Горэкс – Светотехника»
ООО «Завод «Горэкс – Светотехника» ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ РУДНИЧНЫЕ ПОСТОЯННОГО ТОКА ВАРП-250 ВАРП-500 Руководство по эксплуатации 0.06.466.232 РЭ Настоящее руководство по эксплуатации предназначено
ПодробнееКЛАПАНЫ РЕГУЛИРУЮЩИЕ
КАПАНЫ ЕГУИУЮЩИЕ КАПАНЫ ЕГУИУЮЩИЕ ОДНОСЕДЕЬНЫЕ СЕИИ КО 65501 ТУ 3742-127-05749211-2014 Клапаны регулирующие односедельные DN 25, 40, 50, 80,, 150, 200, 250, 300, 400 (далее – клапаны) N 1,6; 2,5; 4,0;
ПодробнееКолонка водоразборная Паспорт КВ ПС
О т к р ы т о е А к ц и о н е р н о е О б щ е с т в о З А В О Д П Р О М Б У Р В О Д Колонка водоразборная Паспорт КВ 140.00.000.ПС 1 Основные сведения об изделии и технические данные 1.1 Коло нка водоразборная
Подробнееdocplayer.ru
Клапан регулирующий седельный проходной VFM2
Клапан ограничитель расхода AVQ (Р у 25)
Клапан ограничитель расхода AVQ (Р у 25) для подающего и обратного трубопроводов Описание и область применения Клапан-регулятор закрывается при превышении заданной величины расхода. AVQ состоит из клапана
ПодробнееКлапан регулятор температуры AVTB
Описание и область применения AVTB регулятор температуры прямого действия, предназначенный для применения, как правило, в системах горячего водоснабжения. Клапан регулятора закрывается при превышении установленной
ПодробнееКлапан ограничитель расхода AVQ (Р у 16)
Описание и область применения централизованного теплоснабжения. Клапан-регулятор закрывается при превышении заданной величины расхода. AVQ состоит из клапана и регулирующего блока с диафрагмой и рабочей
ПодробнееКлапан регулятор температуры AVTB
Описание и область применения регулятор температуры прямого действия, предназначенный для применения, как правило, в системах горячего водоснабжения. Клапан регулятора закрывается при превышении установленной
ПодробнееРегулятор перепуска AVPА (Р у 16 и Р у 25)
Техническое описание Регулятор перепуска AVPА (Р у 16 и Р у 25) Описание и область применения закрытого регулирующего клапана и регулирующего блока с одной регулирующей диафрагмой и рукояткой для установки
Подробнее1.1. VM2 VB2 ( VM2 VB2 :
Клапаны регулирующие типов VM2 и VB2 (седельные проходные) ПАСПОРТ Продукция сертифицирована в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. АИ30 Содержание Паспорта
ПодробнееАвтоматический регулятор расхода AVQ
Техническое описание Автоматический регулятор расхода AVQ Область применения Регулятор AVQ представляет собой автоматический регулятор расхода прямого действия, предназначенный, главным образом, для систем
ПодробнееРегулятор перепада давлений AFP/VFG2
Описание и область применения AFP/VFG2 AFP/VFG2 автоматический регулятор перепада давлений для использования в системах централизованного теплоснабжения. При повышении регулируемого пе ре па да давлений
ПодробнееРегулятор давления «до себя» AFA/VFG2
Описание и область применения AFA/VFG2 автоматический регулятор, поддерживающий постоянное давление в трубопроводе до регулятора (по ходу движения теплоносителя). Предназначен для применения в системах
ПодробнееАвтоматический регулятор температуры AVTB
Техническое описание Область применения Автоматический регулятор температуры AVTB Регулятор AVTB – автоматический регулятор температуры прямого действия, который применяется для регулирования температуры
ПодробнееПерепускной регулятор AFРA / VFG 2 (21)
Техническое описание Перепускной регулятор AFРA / VFG 2 (21) Описание и область применения AFPA VFG 2 (VFG 21) является автоматическим регулятором перепада давления для использования в системах централизованного
ПодробнееКлапан регулятор температуры AVTB
www.danfoss.nt-rt.ru Техническое описание Описание и область применения AVTB регулятор температуры прямого действия, предназначенный для применения, как правило, в системах горячего водоснабжения. Клапан
Подробнее003H H
Клапаны регуляторы давления до себя типа AVA (P y 25) ПАСПОРТ Продукция сертифицирована в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. АИ30 Содержание Паспорта
Подробнееdocplayer.ru
Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AVQM (Ру 16) Danfoss
Описание и область применения
AVQM является комбинацией седельного регулирующего клапана (исполнительного механизма электрической системы регулирования) и автоматического регулятора – ограничителя расхода прямого действия с диафрагмой и рабочей пружиной.
AVQM используется совместно с электроприводами типа AMV(E) 10*, AMV(E) 20, AMV 20SL, AMV(E) 30, AMV 30SL, AMV(E) 13*, AMV(E) 13SU*, AMV(E) 23, AMV 23SL, AMV(E) 23SU, AMV(E) 33 и AMV 150*, которые управляются электронными регуляторами Danfoss серии ECL. В соответствии с требованиями DIN 32730 в системах теплоснабжения следует отдавать предпочтение комбинациям AVQM и приводов с возвратной пружиной типа AMV(E) 13, AMV(E) 23 и AMV(E) 33.
• AMV(E) 10, AMV(E) 13, AMV(E) 13SU и AMV 150 могут применяться только с клапаном AVQM Ду 15.
Основные характеристики:
• условный проход: Ду = 15-32 мм;
• пропускная способность: Kvs = 0,4-10 м3/ч;
• условное давление: Ру = 16 бар;
• величина фиксированного перепада давлений на регулирующем клапане: ДРкл = 0,2 бар;
• температура регулируемой среды (воды или 30% водного раствора гликоля): Т = 2-150 °С;
• присоединение к трубопроводу: резьбовое (наружная резьба) — через резьбовые, приварные или фланцевые фитинги.
Номенклатура и коды для оформления заказа
Клапан AVQM
|
Эскиз |
Ду, мм |
Kvs,м3/ч |
Присоединение |
Кодовый номер |
|
|
|
|
0,4 |
|
|
003H6733 |
|
А |
|
1,0 |
|
|
003H6734 |
|
йй |
15 |
1,6 |
Цилиндрическая наружная трубная резьба по ISO 228/1, дюймы |
G %A |
003H6735 |
|
HP |
2,5 |
|
003H6736 |
||
|
JSjpL |
|
4,0 |
|
003H6737 |
|
|
Яр |
20 |
6,3 |
|
G 1A |
003H6738 |
|
|
25 |
8,0 |
|
G 1 % A |
003H6739 |
Примечание: Другие версии регуляторов поставляются по запросу.
Дополнительные принадлежности
|
Наименование |
Ду, мм |
Присоединение |
Кодовый номер |
|
|
Приварные присоединительные фитинги |
15 |
— |
003H6908 |
|
|
20 |
003H6909 |
|||
|
25 |
003H6910 |
|||
|
Резьбовые присоединительные фитинги (с наружной резьбой) |
15 |
Коническая наружная трубная резьба по EN10266-1, дюймы |
RУз” |
003H6902 |
|
20 |
R%” |
003H6903 |
||
|
25 |
R 1″ |
003H6904 |
||
|
Фланцевые присоединительные фитинги |
15 |
Фланцы, Ру 25, по EN1092-2 |
003H6915 |
|
|
20 |
003H6916 |
|||
|
25 |
003H6917 |
|||
Запасные детали
|
Наименование |
Ду, мм |
K,s, м3/ч |
Кодовый номер |
|
Вставка седельного регулирующего клапана |
15 |
0,4 |
003H6861 |
|
1,0 |
003H6862 |
||
|
1,6 |
003H6863 |
||
|
2,5 |
003H6864 |
||
|
4,0 |
003H6865 |
||
|
20 |
6,3 |
003H6866 |
|
|
25 |
8,0 |
003H6867 |
|
|
Вставка клапана регулятора – ограничителя расхода |
15 |
0,4 |
003H6886 |
|
1,0 |
003H6887 |
||
|
1,6 |
003H6888 |
||
|
2,5 |
003H6889 |
||
|
4,0 |
003H6890 |
||
|
20 |
6,3 |
003H6891 |
|
|
25 |
8,0 |
003H6892 |
|
|
Наименование |
ЛРкл., бар |
Кодовый номер |
|
|
Регулирующий блок |
0,2 |
003H6825 |
|
Технические характеристики
Клапан
|
Условный проход Ду, мм |
15 |
20 |
25 |
|||||
|
Пропускная способность Kvs, м3/ч |
0,4 |
1,0 |
1,6 |
2,5 |
4,0 |
6,3 |
8,0 |
|
|
Диапазон настройки предельного расхода вмакс., м3/ч, при фиксированном перепаде давлений на регулирующем клапане ДРкл* = 0,2 бар |
0,015 0,18 |
0,02 0,4 |
0,03 0,86 |
0,07 1,4 |
0,07 2,2 |
0,16 3,0 |
0,2 3,5 |
|
|
Макс. расход** при ДРкл. = 0,2 бар, м3/ч |
— |
— |
0,9 |
1,6 |
2,4 |
3,5 |
4,5 |
|
|
Макс. ход штока регулирующего клапана, мм |
5 |
7 |
||||||
|
Динамический диапазон регулирования |
> 1 : 30 |
|||||||
|
Характеристика регулирования |
Логарифмическая |
|||||||
|
Коэффициент начала кавитацииZ*** |
> 0,6 |
|||||||
|
Условное давление Ру, бар |
25 |
|||||||
|
Макс. перепад давлений на клапане ДРАТОМ, бар |
12 |
|||||||
|
Регулируемая среда |
Вода или 30% водный раствор гликоля |
|||||||
|
рН регулируемой среды |
7-10 |
|||||||
|
Температура регулируемой среды Т, °С |
2-150 |
|||||||
|
Присоединение |
Клапан |
С наружной резьбой |
||||||
|
Фитинги |
Приварные, резьбовые (с наружной резьбой), фланцевые |
|||||||
Материалы
|
Корпус клапана |
Красная бронза CuSn5ZnPb (Rg5) |
|
Седло клапана |
Нержавеющая сталь, мат. № 1.4571 |
|
Золотник клапана |
Необесцинковывающаяся латуньCuZn36Pb2As |
|
Уплотнения |
EPDM |
* Полный перепад давлений на клапане AVQM APavqm > 0,5 бар.
** Макс. расход зависит от потерь давления в системе.
*** Для клапанов с Ду = 25 мм и выше значение Zприведено при Kv/Kvs < 0,5.
Регулирующий блок
|
Тип |
AVQM |
|
Площадь регулирующей диафрагмы, см2 |
39 |
|
Условное давление Ру, бар |
16 |
|
Фиксированный перепад давлений на регулирующем клапане ДРкл, бар |
0,2 |
Материалы
|
Корпус регулирующей диафрагмы |
Оцинкованная сталь, мат. DIN1624 № 1.0338 |
|
Диафрагма |
EPDM |
|
Импульсная трубка |
Медная трубка, 0 6 х 1 мм |
Примеры применения
Установка клапана на обратном трубопроводе
Установка клапана на подающем трубопроводе
Монтажные положения
При температуре регулируемой среды до 100 °С клапан может быть установлен в любом положении.
При более высокой температуре клапан следует устанавливать только на горизонтальном трубопроводе диафрагменным элементом вниз.
Условия применения
Диаграмма расхода
Диаграмма для настройки ограничителя расхода Зависимость между максимальным расходом и приблизительным
количеством оборотов ограничителя хода штока регулирующего клапана
Устройство
1. Вставка регулирующего клапана
2. Ограничитель хода штока регулирующего клапана
3. Корпус клапана
4. Вставка клапана регулятора – ограничителя
расхода
5. Разгруженный по давлению золотник клапана
6. Шток клапана
7. Пружина для ограничения расхода
8. Канал импульса давления
9. Регулирующий блок
10. Регулирующая диафрагма
11. Соединительная гайка
12. Импульсная трубка
Принцип действия
Величина расхода определяется перепадом давлений на регулирующем клапане. Перепад давлений передается на регулирующую диафрагму через внутреннюю импульсную трубку и канал в штоке. Перепад давлений поддерживается на постоянном уровне с помощью рабочей пружины регулятора.
Электрический привод, устанавливаемый на клапан, будет перемещать его шток от полностью закрытого положения до открытого, зафиксированного в результате настройки предельного расхода. Регулятор снабжен предохранительным клапаном, который защищает регулирующую диафрагму от слишком большого перепада давлений.
Настройка
Настройка расхода производится путем установки ограничителя хода штока регулирующего клапана в требуемое
положение. Настройка выполняется с использованием диаграмм или по показаниям теплосчетчика.
Габаритные и присоединительные размеры
|
Ду, мм |
15 |
20 |
25 |
|
|
SW |
|
32 |
41 |
50 |
|
d |
|
21 |
26 |
33 |
|
R* |
|
% |
% |
1 |
|
I ** L1 |
мм |
130 |
150 |
160 |
|
l2 |
131 |
144 |
160 |
|
|
L3 |
|
139 |
154 |
159 |
|
k |
|
65 |
75 |
85 |
|
d2 |
|
14 |
14 |
14 |
|
n |
шт. |
4 |
4 |
4 |
* Наружная коническая трубная резьба по EN 10266-1, дюймы. ** Фланцы, Ру 25, по EN 1092-2.
vvt-s.ru
Клапан регулирующий комбинированный седельный проходной с автоматическим ограничением расхода AFQM D
Описание и область применения
AFQM является моторным регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая диафрагма поддерживает на клапане перепад давлений, равный 0,2 бар. Регулятор AFQM используется с электроприводами: – AME 655,658 SU(SD) при применении адаптеров. AFQM имеет затвор, разгруженный по давлению.
Основные характеристики:
• условный проход: AFQM ДУ = 65-125 мм;
• перемещаемая среда: вода
• макс. температура среды: 150 °С;
• условное давление: AFQM – РУ = 25 бар;
• тип соединения с трубопроводом: фланцевое;
• устанавливаются на подающем или обратном трубопроводе.
Номенклатура и коды для оформления заказа
|
ДУмм |
Ру,бар |
Kvs, м3/ч |
Кодовый номер |
|
65 |
25 |
50 |
003G1088 |
|
80 |
25 |
80 |
003G1089 |
|
100 |
25 |
125 |
003G1090 |
|
125 |
25 |
160 |
003G1091 |
Технические характериситики
Клапан регулятора AFQM
|
Условный проход ДУ, мм |
65 |
80 |
100 |
125 |
|
Пропускная способность Kvs, м3/ч |
50 |
80 |
125 |
160 |
|
Номинальный расход при перепаде давлений на регулирующем клапане ДРкл. = 0,2 бар, м3/ч |
28 |
40 |
63 |
80 |
|
Коэффициент начала кавитации Zпо VDMA 24 422 |
0,5 |
0,4 |
0,35 |
0,3 |
|
Условное давление РУ, бар |
25 |
|||
|
Макс. перепад давлений на клапане ДР.а,^, бар |
20 |
20 |
15 |
15 |
|
Перемещаемая среда |
Вода |
|||
|
Макс. температура среды Т, °C |
150 |
|||
|
Тип соединения с трубопроводом |
Фланцы, РУ = 25 бар, по DIN2501 |
|||
|
Масса, кг |
33 |
41 |
60 |
79 |
|
Материал корпуса клапана |
Ковкий чугун EN-GJS-400 (GGG-40.3) |
|||
|
Материал седла |
Нержавеющая сталь, мат. № 1.4571 |
|||
Регулирующий блок
|
Площадь регулирующей диафрагмы, см2 |
250 |
|
|
Условное давление Ру, бар |
25 |
|
|
Фиксированный перепад давлений на регулирующем клапане, бар |
0,2 |
|
|
Материал |
Корпус |
Нержавеющая сталь, мат. № 1.0338 |
|
Диафрагма |
EPDM |
|
|
Импульсная трубка |
Трубка из нержавеющей стали, 0 10 x 0,8 мм |
|
|
Масса, кг |
9,0 |
|
Примеры применения

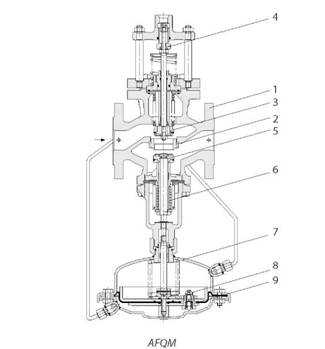

Устройство
1. Корпус клапана
2. Седло клапана
3. Золотник клапана
4. Ограничитель хода клапана
5. Золотник ограничителя расхода
6. Сильфон разгрузки давления
7. Корпус диафрагмы
8. Предохранительный клапан
9. Диафрагма ограничителя расхода
Регулятор работает как ограничитель расхода, а также как регулирующий клапан. Блок, регулирующий давление, удерживает на клапане постоянный перепад давлений 0,2 бар.
Ограничение расхода устанавливается настройкой величины хода штока регулирующего клапана.
Монтаж
Регулятор может устанавливаться на подающем или обратном трубопроводе системы централизованного теплоснабжения. Положение регулятора при монтаже может быть произвольным. Если монтаж регулятора производится на горизонтальном трубопроводе, то он должен устанавливаться электроприводом вверх.
При необходимости теплоизоляции следует обеспечить изоляцию только клапана. Электропривод и диафрагменный регулирующий блок должны быть свободны от теплоизоляции.
Настройка
Настройка ограничения расхода может быть выполнена с помощью номограмм или с помощью расходомера.

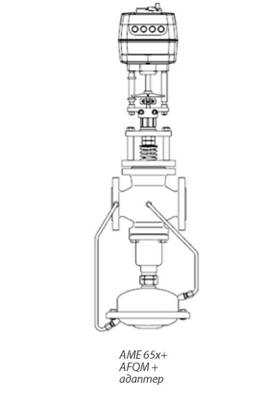

Возможные комбинации регуляторов и электроприводов
Габаритные и присоединительные размеры
|
ДУ, мм |
65 |
80 |
100 |
125 |
|
L, мм |
290 |
310 |
350 |
400 |
|
h2, мм |
450 |
680 |
709 |
– |
|
h3, мм |
456 |
456 |
544 |
– |
vvt-s.ru
