Характерные причины неисправностей квартирных редукторов давления
В. Поляков
Квартирные регуляторы давления сейчас приобретают популярность и часто устанавливаются в квартирах, где смонтированы квартирные узлы ввода и индивидуальные счетчики. По мере массового распространения регуляторов (редукторов) давления, устанавливаемых на вводе в квартиру трубопроводов холодного и горячего водоснабжения, был выявлен ряд специфических требований и определены причины характерных неисправностей этих приборов
Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений входного давления и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора (на кухне, в ванной, в душе) потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.
Важно также, чтобы редуктор поддерживал настроечное давление и при отсутствии водоразбора (в статическом режиме), т. к. это обеспечивает безаварийную работу квартирных трубопроводов, арматуры и приборов.
По принципу действия квартирные редукторы мало чем отличаются от обычных регуляторов давления, работающих по схеме регулирования «после себя» (рис. 1). Это значит, что имеется дроссель (сопротивление), задающий перепад давления. Данный перепад обусловливает определенный расход. При изменении водоразбора изменяется давление после регулятора. Когда меняется давление после регулятора, его рабочий орган перемещается так, чтобы вернуть перепад на дросселе в прежнее (настроенное) значение, то есть стабилизировать расход и вернуть его в первоначальные пределы.
Представим себе коромысло с равными плечами и опорой в точке «О». Коромысло уравновешено двумя поршнями «а» и «b». Входное давление Рвх. давит на малый поршень «а» с силой
F1= Рвх. • Sа,
где Sа – площадь малого поршня.Давление на выходе Рвых. давит на большой поршень «b» с силой F2 = Рвх.• Sb , где Sb – площадь большого поршня. Поршень «b» подпружинен пружиной F3 = k • х, где k – упругость пружины, а х – величина сжатия пружины.
Таким образом, силы F1 и F3 стремятся открыть клапан, а сила F2 – стремится его закрыть.
В работе регулятора участвуют также силы трения в уплотнениях большого и малого поршня и реактивные гидродинамические силы на дросселирующей кромке.

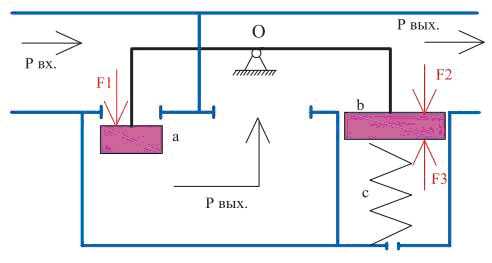

Рис. 1. Принципиальная схема регулятора давления «после себя»
В мембранных редукторах вместо поршня «b» используется резиновая мембрана.
В связи с тем, что в мембранных редукторах, по сравнению с поршневыми, меньше трущихся поверхностей, надежность и долговечность таких регуляторов больше, но и стоимость таких редукторов выше, чем поршневых.
Условное обозначение простого редуктора давления (см. рис. 2) полностью отражает описанный выше принцип работы – регулируемое сжатие пружины задает настроечное давление, а давление «после себя» Рвых., меняясь из-за изменения расхода в линии, стремится открыть/закрыть клапан так, чтобы расход через редуктор (обусловленный перепадом на рабочей кромке клапана) оставался прежним. Даже при некотором изменении входного давления Рвх. редуктор все равно стремится поддержать настроенный пружиной перепад, а значит и расход в линии после себя.
Рис. 2. Схематическое обозначение редуктора давления
Идеальный редуктор должен иметь практически линейную горизонтальную характеристику во всем диапазоне рабочих давлений. На практике это далеко не так, и в целом типичная характеристика редуктора выглядит, как показано на рис. 3. Гистерезис (Δ) возникает при разном направлении процесса – при увеличении или при снижении расхода (водоразбора), т. е. в какую сторону в данный момент движется рабочий орган (шток с золотником). Причина гистерезиса – нелинейность регулирующих органов, в первую очередь, вызванная трением в соприкасающихся деталях редуктора, зазорами в кинематической цепи регулятора и наличием загрязнений (отложений) на рабочих органах. Это значит, что при одном и том же расходе давление на выходе может быть разным. Особенно это проявляется в поршневых регуляторах давления. В мембранных регуляторах нелинейность присуща самой мембране – в зависимости от величины смещения от нейтрального положения меняется эффективная площадь мембраны, то есть меняется реакция на изменение давления. если гистерезис Δ оказывается свыше 10%, то такой регулятор давления не рекомендуется использовать в качестве квартирного.
Наклон характеристики на горизонтальном участке обусловливает рабочий диапазон регулирования с заданной погрешностью.
Однако не только точность определяет пригодность редуктора давления для работы в качестве квартирного регулятора. Производители регуляторов давления, как правило, выпускают достаточно широкую линейку редукторов, как мембранных, так и поршневых, конструктивно отличающихся друг от друга пропускной способностью, диапазонами настройки, максимальным коэффициентом редукции, дополнительными опциями и пр. Для примера, в таблице 1 приведены типы регуляторов давления, выпускающихся под торговой маркой VALTEC.
Из приведенной в таблице 1 номенклатуры наибольшим спросом пользуются редукторы, объединенные с шаровым краном и фильтром механической очистки. Они значительно сокращают монтажную длину квартирного узла ввода, недоступны для постороннего вмешательства в заводскую настройку выходного давления и отлично подходят в качестве квартирных регуляторов.
Как показал опыт эксплуатации поршневых приборов, при сильно загрязненной воде наблюдается быстрый износ и/или т. н. «закисание» уплотнительных колец поршней. Регуляторы мембранного типа менее подвержены неисправности такого рода.

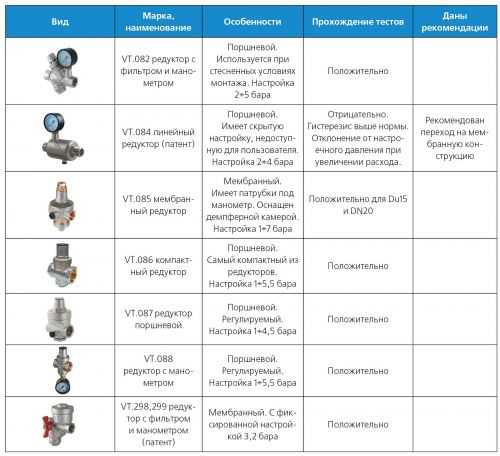

Таблица 1. Редукторы торговой марки VALTEC
если говорить о наиболее распространенных причинах отказов квартирных регуляторов давления, то самый большой процент нареканий на работу квартирных редукторов вызывает то, что редуктор «не держит» заданное давление в статическом режиме. То есть, при отсутствии водоразбора давление после редуктора растет выше, чем давление настройки.
Рис. 4. Появление капель воды из пружинной камеры – свидетельство износа поршневых уплотнений
В большинстве случаев это связано с попаданием твердых нерастворимых частиц на седло золотника. В результате такого засорения золотник неплотно перекрывает водяной канал и давление за редуктором начинает расти. Редуктор, тем самым, превращается в обычный дроссель. Такой отказ легко устраним простой прочисткой седла и самого золотника. А это значит, перед редуктором нужно обязательно установить запорный вентиль, а сам редуктор должен обладать ремонтоспособностью, предусмотренной конструктивно. если само седло не повреждено, то после прочистки редуктор восстановит свою работоспособность.
Часто недопустимый рост давления за редуктором, стоящим на холодном водопроводе, вовсе не связан с отказом регулятора давления, а вызван другой причиной. Холодная вода с температурой значительно ниже комнатной, поступив в квартирную систему, при отсутствии водоразбора (например, ночью) нагревается до комнатной температуры. Нагрев воды вызывает ее расширение и рост давления уже после редуктора.
Исправить ситуацию можно, установив после редуктора мембранный гаситель гидроударов (что-то вроде расширительного бачка). Пневмоемкость гасителя скомпенсирует излишек воды из-за ее расширения, что не даст давлению на редукторе «после себя» выйти за допустимые пределы.
Еще одной распространенной причиной отказов поршневых редукторов является износ уплотнительных колец большого или малого поршня (см. рис. 4). Интенсивность этого износа существенно зависит от качества подаваемой из водопровода воды. Повышенная жесткость и наличие мелких нерастворимых частиц ведут к активному абразивному воздействию на детали уплотнений.
Фильтры механической очистки, устанавливаемые перед редуктором, а также встроенные фильтры с размером ячеи 200÷500 мкм не могут защитить арматуру от мелких дисперсных частиц. Усугубляет эту ситуацию установка редукторов так, что шток с золотником и поршнями находится в горизонтальном положении. В этом случае нерастворимые частицы скапливаются внизу поршневой камеры и ускоряют износ уплотнителей.
Износ уплотнений проявляет себя появлением капель воды в вентиляционном отверстии пружинной камеры (рис. 4). Как правило, большинство современных квартирных регуляторов давлений ремонтопригодны, поэтому для устранения течи достаточно поменять кольца на поршне, очистить отложения на стенках поршневой камеры, и регулятор давления снова будет способен работать.
Гораздо большую опасность таит в себе неправильный подбор редуктора по расходному режиму. Когда расход через редуктор начинает превышать номинальный, приведенный в таблице 2, а коэффициент редукции (отношение давлений на входе и на выходе) превышает 2,5, то в районе седла возможно появление кавитации.
Сильное дросселирование потока и резкое местное понижение давления вызывает выделение из воды пузырьков водяного пара, которые, схлопываясь, создают локальное повышение давления до нескольких тысяч бар. Мало того, что кавитация вызывает повышенный шум от редуктора, она может полностью разрушить и само седло, и прилегающую к седлу зону, и даже стенку корпуса редуктора (рис. 5 и 6).
Рис. 5. Кавитационное разрушение зоны седла и стенки редуктора
Ряд производителей выполняют седло клапана с кольцом из нержавеющей стали, что, по их утверждению, надежно защищает редуктор от последствий кавитации. Но эта мера никак не защищает зону, прилегающую к седлу и стенкам корпуса редуктора.
Таблица 2. Расход через редуктор QN в зависимости от условного диаметра (DN)
Для того, чтобы надежно обезопасить квартирный регулятор давления от кавитации, при его подборе необходимо придерживаться следующих правил:
- Расход через редуктор не должен превышать значений, указанных в таблице 2. Эта таблица по требованиям стандарта DIN EN 1567:2000 рассчитана при скорости потока 2 м/с. Обычная скорость движения воды в трубопроводах внутренних сетей не должна превышать 1,5 м/с.
- Рабочая точка редуктора по соотношению давлений на входе и на выходе должна лежать в зеленой зоне на диаграмме кавитации (рис. 7).
- Потери давления на редукторе (перепад на дросселирующей кромке) по отношению к давлению настройки не должно превышать 1,2 бара.

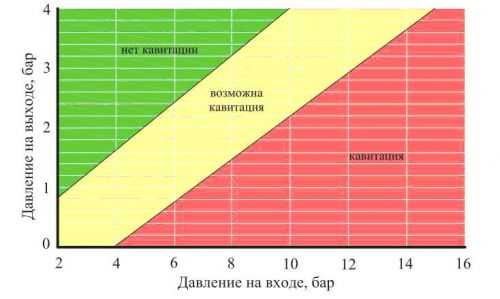

Рис. 7. Диаграмма кавитации
Что делать, если подобрать квартирный редуктор, удовлетворяющий перечисленным условиям, не удается? Например, давление на входе в редуктор в высотном здании составляет 10 бар, и требуется обеспечить давление на выходе 2,7 бара. По графику на рис. 7 такой редуктор будет работать в зоне возможного возникновения кавитации, т. е. коэффициент при расчетном расходе редукции превышает 2,5. В этом случае требуется каскадное снижение давление, то есть необходимо первый редуктор нужно настроить на давление 4 бара, а следующий − уже на 2,7 бара. Только в этом случае будет обеспечена длительная безаварийная работа регуляторов давлений.
если же эта мера не помогает, то следует выполнить схему разводки по двузонной системе водоснабжения, когда водопроводные стояки по высоте разбиваются на две зоны. Например, в 16-этажном здании стояки первой зоны снабжают этажи с первого по восьмой, а второй зоны – с девятого по шестнадцатый.
Видео. Редуктор давления воды: особенности и настройка
Квартирные регуляторы давления – надежные устройства. Например, порядок испытаний регуляторов на герметичность предполагает циклическое нагружение повышенным давлением не менее 50000 раз. Тем не менее, если соленость воды и степень ее загрязненности механическими частицами в норме, правильно выбран рабочий диапазон давления и рабочая точка регулятора, то выход редуктора из строя вероятен из-за конструктивных и производственных недостатков. Применяйте редукторы только от производителей, которые зарекомендовали себя высоким качеством своих изделий.
Нельзя не упомянуть еще об одном аспекте, связанном с квартирными регуляторами давления воды. Зачастую проектировщики, не утруждая себя сложными расчетами, планируют установку квартирных редукторов в квартирах на всех этажах здания. Но так ли это необходимо? Рекомендуем жильцам, прежде чем бежать в магазин за «правильным» редуктором, замерить давление горячей и холодной воды на входе в квартиру. если это давление не превышает 4,5 бара, и разница между давлениями холодной и горячей воды не превышает 1 бар, то никакого регулятора давления ставить просто не нужно.
Больше важных статей и новостей в Telegram-канале AW-Therm. Подписывайтесь!
Просмотрено: 8 948Вас может заинтересовать:
Вам также может понравиться
Заказ был отправлен, с Вами свяжется наш менеджер.
aw-therm.com.ua
Регулятор (редуктор) давления в квартире или почему напор воды слабый?
В многоквартирных домах микрорайона 4А г. Лыткарино установлены регуляторы давления воды на входе в квартиру российской фирмы Бетар РД-15 (фото 1).
Фото 1. Демонтированный регулятор(редуктор) давления Бетар РД-15 с фильтром грубой очистки.
Регулятор давления понижает давление до необходимого уровня (обычно до 3 бар) в системе горячего и холодного водоснабжения и предотвращает возможные гидроудары в системе. Установив минимальное значение давления можно экономить расход воды. Такой регулятор стоит в каждой квартире после запорного вентиля и фильтра грубой очистки и перед прибором учета потребленной воды (фото 2). Обратный клапан может быть установлен после фильтра грубой очистки, но он не является обязательным. Обратные клапаны встроены во многие смесители и не допускают обратного потока воды в систему.

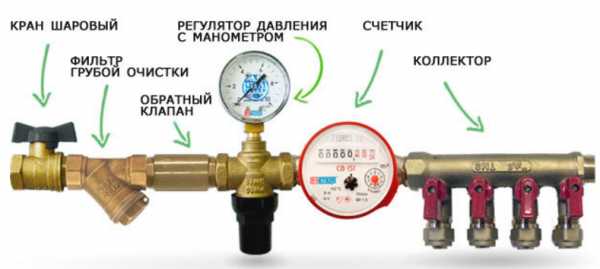

Фото 2. Примерная схема расположения компонентов системы водоснабжения в квартире.
В системе водоснабжения домов микрорайона 4А установлено подающее давление в примерно 6 бар. Для сантехники эта величина давления является критической. Каждый производитель сантехники устанавливает свое допустимое значение давления воды и в большинстве случаев оно составляет около 3 бар.
Редуктор давления вместе с установленным манометром позволяет установить желаемое давление горячей и холодной воды. Для этого необходимо пустить тонкую слабую струйку холодной или горячей воды таким образом, будто эта струйка вот-вот перейдет в капли. Поворачивая по часовой стрелке шестигранным ключом в настроечном отверстии редуктора, давление воды из смесителя уменьшается. Если поворачивать против часовой стрелки, то давление увеличивается. Таким образом, выставляется равное давление горячей и холодной воды в смесителе.
Что делать, если напор из смесителя слабый?
Скорее всего редуктор давления “закрыт”. Для этого нужно шестигранным ключом поворачивать против часовой стрелки до желаемого напора. Если напор не изменяется, значит редуктор неисправен.
Многие застройщики в возводимых многоквартирных домах любят устанавливать редукторы давления РД-15 из-за их низкой стоимости. Невысокое качество использованных в производстве материалов приводят к выходу из строя таких редукторов (фото 3).
Фото 3. Неисправный редуктор давления Бетар РД-15 после 2 лет эксплуатации и 45 кубометров воды.
Аналогом по размеру является редуктор итальянской фирмы Valtec (фото 4). По стоимости этот редуктор чуть дороже “бетаровского” и чуть лучше. В условиях качества подаваемой воды во многих многоквартирных домах России редукторы Valtec имеют хорошее соотношение цены и качества.
Фото 4. Редуктор (регулятор) давления воды Valtec с аналогичным типоразмером с редуктором Бетар РД-15.
Помните, что рабочие редукторы давления сохраняют вашу сантехнику, экономят воду и доставляют комфорт при использовании проточной водой.
www.lytkarino-4a.ru
Ремонт редуктора давления воды своими руками. Конструкционные особенности и виды. Как работает РДВ.
Редуктор давления или регулятор давления – важный элемент сантехнической арматуры отопления и водоснабжения. В отоплении редукторы применяются довольно редко, а в водоснабжении, особенно квартир, регулярно. Редуктор давления ограничивает и стабилизирует максимальное давление. Если на входе в квартиру вода давит 6 атмосфер, то на выходе из редуктора можно получить 3 атмосферы, что в большей степени комфортно и безопасно. Эти изделия, как правило, требовательны к чистоте воды. Грязная вода губительно сказывается на их надежности. Рекомендуется очищать воду перед прибором понижения давления.
Редуктор давления воды для квартиры.
В многоэтажных домах, когда квартира находится на одном из первых этажах, давление воды высокое. Из-за этого возникает свист в смесителях, кранах, трубы испытывают повышенные нагрузки. Существует опасность разрыва водопроводных труб из-за гидроударов, которые возникают при резком закрытии кранов соседями или вами же. По большому счету для компенсации гидроударов нужно использовать гидроаккумуляторы, но в квартирах обычно недостаточно для них места. Одним из элементов безопасности является редуктор давления. Он понижает давление до выставленной на нем нормы.Редуктор давления для водоснабжения дома.
Если в дом подходит вода из колодца или скважины, то наверняка существует насос, реле давления, гидроаккумулятор и все, что с этим связано. Насос закачивает воду в гидроаккумулятор, доводит давление в системе до верхнего предела отключения реле, реле отключает насос и гидробак начинает раздавать воду, опуская давление до нижнего предела включения насоса. При этом происходит постоянный подъем давления и его спад. Вы открываете кран чтобы помыть руки или принять душ, а из крана вырывается струя сначала сильная, потом напор падает. Через некоторое время опять сильная и снова идет на спад. Чтобы этого не происходило, поставьте редуктор давления. Допустим на реле давления выставлен верхний порог 5 бар, дифференциал 2,5 бар. Получается, что при 5 барах насос выключается, при 2.5 включается снова. 2,5 бар – это довольно неплохое давление, которое вполне комфортно для бытового использования. Если выставить на редукторе давление 2.4 бар, то интенсивность струи из крана не изменится ни при пустом гидроаккумуляторе, ни при полном.Размеры редукторов давления.
Для квартиры обычно используются 1/2″ и 3/4″ (полдюймовые – самые популярные). Это напрямую зависит от патрубка, идущего от стояка. Если подходит 3/4″, то заужать полдюймовым редуктором проход не стоит. Для дома в основном 1″, так как это стандартный размер обвязки скважинных и колодезных насосов.В нашем ассортименте довольно большой выбор редукторов, но все они однотипны. Есть дорогие, такие как Far, Honeywell и дешевые Itap. Цена редктора давления в основном связана с его долговечностью и надежностью. Есть регуляторы давления с манометрами и без них. Есть с американками или сгонами и с обычными резьбами. Есть с определенной наружной или внутренней резьбой, а также с двумя резьбами сразу, например, с наружной 3/4 и внутренней 1/2.
Подавляющая часть приборов стоят дорого, а условия их эксплуатации отличаются строгостью условий, нарушение которых приводит к преждевременному выходу устройств из строя.
Важнейшая из характеристик – предельный уровень давления в водопроводе, превышение которого может стать причиной разрушения агрегатов или протечки.
При реконструкции или установке новой системы водоснабжения в доме или в квартире, важно правильно распланировать местоположение конструктивных элементов, сантехнических и прочих приборов.
В числе которых:
К примеру, водонагреватели (какой выбрать — накопительный или проточный прочитайте ) оснащены клапанами давления, которые при повышении давления в водопроводе или гидроударе выплескивают избыток воды наружу.
Тоже самое касается и прочих приборов , которые устанавливаются и используются в водопроводной системе (про оборудование для обезжелезивания воды написано на странице).
Чтобы избежать аварии и серьезных последствий, рекомендуется установить прибор – редуктор давления воды.
Что такое редуктор и как он действует
Этот прибор нужен для стабилизации и поддержания допустимого напора, он не позволяет превысить критический уровень давления воды.
Принцип действия редуктора основывается на автоматической компенсации входного водного давления за счет мембр
ruscos.ru
Методы как отрегулировать упавшее давление воды в редукторе
Редуктор давления воды является важным элементом отопительной системы и водопровода. В некоторых случаях может возникнуть потребность в его регулировании. Прежде чем выполнять какие-то работы, нужно определиться с моделью прибора. Так, некоторые редукторы настраиваются непосредственно во время производства. Для регулировки же других может понадобиться отвертка или гаечный ключ. Да и сам процесс настройки имеет некоторые нюансы.
Регулятор давления: что это?
Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:
- высотки ;
- рабочие цеха;
- технологические сооружения;
- жилые дома.
Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.
Видео: Регулятор давления воды (www.vodaschet.ru).flv
Сфера использования устройства
Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

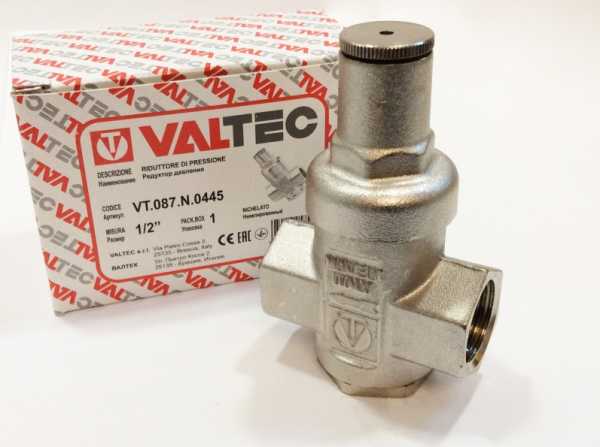

Valtec редуктор давления VT.087
Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем. Очень важно учесть установку в системе водообеспечения квартиры.
Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.
Регулировка устройства
Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.
Редуктор давления воды в разобранном видеДля выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.
Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.
Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.
Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.
Некоторые нюансы
Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:
- Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
- Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.
Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации
Схема регулятора давления водыЧасто бывают случаи что падает давления в водопроводе, причина засорился фильтр или окислился регулятор давления воды на входе в квартиру. Решить эту проблему можно слегка постучать по корпусу или взять торцевой ключ и покрутить регулировочный винт.
В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства. Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.
Видео: Редуктор понижения давления FAR (для систем водоснабжения)
Видео: Регулировка давления воды.
