Как установить регулятор тяги для твердотопливного котла? Пошаговая инструкция!
Категория: Отопление
Опубликовано 2019-03-04 15:01:01
Установка и калибровка регулятора тяги для твердотопливного котла, пошаговая инструкция. Монтаж тягорегулятора на котел зота, купер, кчм, дон.
- Схема установки регулятора тяги
- Калибровка и настройка
- Пример завершенной установки
- Видео монтажа Regulus, Honeywell, Esbe
Установка регулятора тяги:

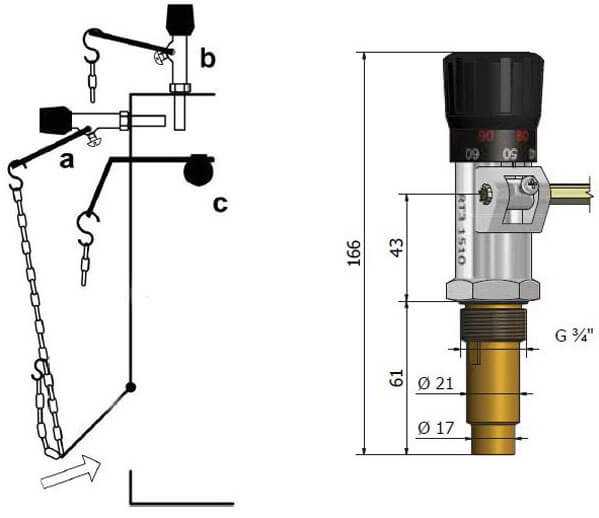

Регулятор тяги может быть установлен тремя способами: вертикально и горизонтально (с боковой или фронтальной части котла).
1Устанавливаем регулятор тяги в вертикальном или горизонтальном положении в специальное отверстие 3/4 в корпусе котла. Используйте специальные средства для герметизации резьбовых соединений.
2В случае необходимости выровнять регулятор тяги относительно корпуса котла ослабляем винт 3 и приводим тягорегулятор в необходимое положение. Фиксируем винт 3.
3Винтом (2) зафиксируйте рычаг (1) в корпусе регулятора тяги так, чтобы отверстие для цепочки находилось над заслонкой.
Калибровка регулятора тяги:
1Затапливаем твердотопливный котел.
2Доводим до температуры 60 градусов.
3Выставляем на регуляторе температуру 60 градусов и соединяем рычаг и заслонку цепочкой, так чтобы заслонка была приоткрыта на 1-2 мм.
4Используйте соответствующую шкалу регулятора тяги в зависимости от способа монтажа, горизонтальный – верхняя шкала, вертикальный – нижняя шкала.
Пример завершенной установки регулятора тяги на котел Купер:
Пример завершенной установки регулятора тяги на котел ZOTA MIX:
Установка регулятора тяги Regulus:
Установка регулятора тяги Honeywell:
Установка регулятора тяги Esbe:
Терморегулятор Котлы
Please enable JavaScript to view the comments powered by Disqus.
termost.ru
инструкция, настройка, принцип работы, автоматический и механический
В нынешнее время высоких технологий появилось очень много разнообразных средств автоматизации, благодаря которым можно эксплуатировать котельное оборудование, уделяя ему минимум внимания. Однако, большинство из них питаются электроэнергией, а это не всегда удобно.
Ситуация, когда вместе с отключением электричества в доме пропадает и тепло, — не редкость. Причина этому — отключение отопительной установки автоматикой. Но существуют и простые средства автоматизации, которым не требуется электроэнергия, например, автоматический регулятор тяги для твердотопливных котлов с механическим приводом.

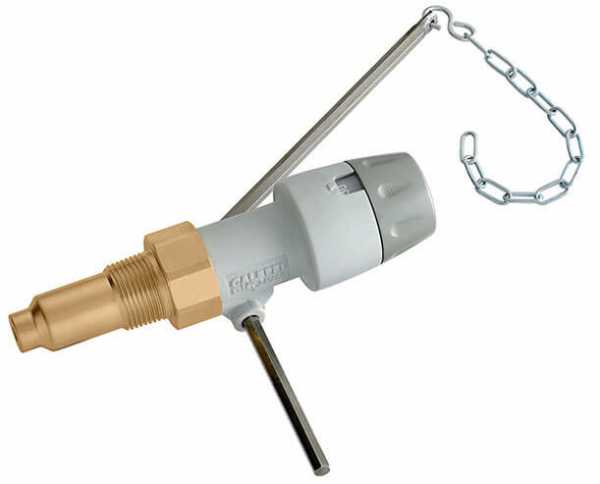

Устройство и принцип действия
Конструкция изделия довольно проста, в этом можно убедиться на примере термостатического регулятора RT 10, изображенного на рисунке.
1 – рукоять установки желаемой температуры; 2 – шток; 3 – исполнительный механизм; 4 – направляющая; 5 – корпус прибора; 6 – гильза погружная; 7 – термочувствительный элемент; 8 – пружина; 9 – рычаг цепного привода; 10 – цепь; 11 – винт крепления рукояти; 12 – винт крепления рычага.
В зависимости от того, какая конструкция твердотопливного котла, регулятор устанавливается сверху, на фронтальной или боковой панели в специальное посадочное место водяной рубашки, чтобы погружная гильза изделия контактировала с теплоносителем. Находящийся в ней термочувствительный элемент заполнен жидкостью или газом, расширяющимися при нагревании.
Когда температура теплоносителя начинает расти, термоэлемент через шток воздействует на исполнительный механизм, который опускает рычаг цепного привода. Цепь, закрепленная одним концом на рычаге, а другим – на воздушной откидной заслонке зольной камеры, начинает прикрывать эту заслонку. Таким способом подача воздуха через зольник в топку ограничивается, а интенсивность горения уменьшается. Как только температура воды в рубашке котла упадет, термоэлемент посредством исполнительного механизма, рычага и цепного привода снова откроет дверцу и подача воздуха возобновится.
Технические параметры
Выбирая терморегулятор для котла, нужно знать несколько технических параметров, которыми характеризуются эти средства автоматизации:
- Диапазон температур воды, в которых может работать термоэлемент.
- Рабочий ход рычага цепного привода в мм, его надо сопоставить с перемещением дверцы зольника от полного закрытия до максимального открытия. Рабочего хода привода регулятора должно хватать для полного распахивания заслонки, иначе котел может не набирать свою тепловую мощность.
- Максимальный вес дверцы, с которым сможет работать регулятор. Если воздушная заслонка вашего теплогенератора весит больше, чем может тянуть цепной привод, то такое изделие вам не подойдет, следует искать модель с большим усилием на подъем. Также стоит проверить, входит ли в подъемное усилие вес самого привода или его надо посчитать отдельно.
- Максимальная температура теплоносителя.
- Диаметр (в дюймах) резьбового присоединения посадочного места.
Представленный в качестве примера регулятор тяги для котла RT 10 сконструирован таким образом, чтобы замену или ремонт исполнительного механизма можно было производить без опорожнения водяной рубашки отопительной установки. Это реализовано за счет съемной погружной гильзы. В изделиях других производителей такой опции может и не быть, тогда для замены придется сливать воду из всей системы отопления и котельного бака.
Инструкция по настройке
Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:
- Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
- Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
- Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
- Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.
После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.
Заключение
Регулятор тяги для твердотопливного котла– это простейшее средство автоматизации, полностью энергонезависимое. Это его главное достоинство наряду с невысокой стоимостью. Недостаток же заключается в невысокой точности регулировки температуры воды в рубашке отопителя, что на бытовом уровне не играет большой роли, поскольку регулировка системы по температуре теплоносителя является косвенной. Прямое регулирование – это работа по температуре воздуха, что реализовывается более сложными средствами автоматизации.
cotlix.com
как настроить горение, настройка, автоматический и механический тягорегуляторы
Содержание:
Для отопления загородного домовладения в настоящее время в основном используется природный газ. Но стоит он дорого, а кроме этого, газоснабжение имеется не в каждом населенном пункте, поэтому многие хозяева частных домов, особенно в сельской местности, отдают предпочтение твердотопливным приборам. Для поддержки комфортной температуры в котлы устанавливают регуляторы тяги.
Сила тяги котлов на твердом топливе
Во многом сила тяги зависит от:
- сечения дымоходной системы;
- погодных условий в регионе;
- температуры дымовых газов.
Одновременно следует отметить, что влияние перечисленных параметров на работу котлов отличается. В первую очередь необходимо обращать внимание на условия их функционирования в каждом отдельном случае.
Рекомендации по эксплуатации твердотопливных котлов
Чтобы оборудование работало стабильно, вышеназванные параметры следует поддерживать на оптимальных значениях. Даже небольшое отклонение влияет на процесс горения и выработку тепловой энергии.
Обычно сбои в работе наблюдаются у твердотопливных приборов. Непосредственно на силу тяги также влияет тип котла. В процессе функционирования газовых агрегатов ее колебание незначительно. Кроме этого, у дымового газа наблюдается стабильная температура. Кратковременное изменение силы тяги происходит только в процессе прогрева дымохода.
Что касается работы твердотопливного котла, то в этом случае отмечаются различные показатели. Это объясняется применением разных видов топлива – угля, опилок, торфа, дров и т.д. Разница показателей также объясняется типом твердотопливного прибора.
В процессе его функционирования может происходить как снижение тяги, так и появление гипертяги, признаком которой является повышенный расход твердого топлива, задымление помещения и сильный шум. Решить данную проблему можно с помощью регулятора тяги для твердотопливных котлов. Это устройство позволяет компенсировать особенности отопительного агрегата, топлива и дымохода.
Принцип работы регулятора тяги
Монтируют регулятор горения для твердотопливного котла непосредственно в дымоход. Его функциональное назначение – подача воздуха в топку. В случае его резкого порыва он защищает отопительную систему от задувания пламени в топливнике. Если наблюдается недостаток кислорода, он обеспечивает его подачу с целью равномерного сгорания твердого топлива.
В основе работы регулятора лежит термомеханический принцип. Его конструкция представляет собой герметичный баллон. Когда носитель тепла нагревается до нужной температуры, на заслонку поступает сигнал, что приводит к уменьшению объема подаваемого воздуха.
После этого оборудование переходит в режим продолжительного горения. Данное устройство пригодно для всех твердотопливных агрегатов. Зависимости от вида используемого топлива нет.
Виды устройств для регулировки горения
В продаже можно встретить автоматический и механический регулятор тяги для твердотопливных котлов. Обычно потребители приобретают второй вид устройств. Объясняется такой выбор, тем, что для работы автоматических систем требуется электрическая энергия и агрегат становится зависимым от наличия стабильного электропитания.
Автоматический регулятор тяги для твердотопливных котлов может доставлять немало проблем при эксплуатации. Кроме этого, повысятся финансовые расходы. Для отопительного агрегата отлично подойдет и механическое устройство.
Заслуженную популярность приобрели секционные чугунные агрегаты, которые считаются лучшим выбором для загородных домовладений. Наличие регулятора позволяет жильцам частного дома не наблюдать постоянно за воздушной заслонкой, а доступная цена на твердое топливо делает стоимость теплоснабжения экономичным.

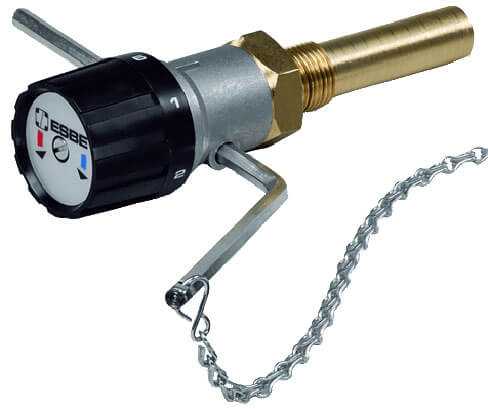

Современным устройством для регулировки тяги является изделие ТМ ESBE. Оно предназначается для корректировки температурного режима в твердотопливных приборах за счет подачи воздуха. Ему не требуется подключение электроснабжения, и его установка отличается простотой.
Температуру агрегата измеряет головка термостатического механизма. Настройка регулятора тяги для твердотопливных котлов в этом случае выполняется за счет изменения положения воздушной заслонки посредством цепи и рычага.
Улучшением его конструкции считается укороченная гильза, удобная для наблюдения шкала выставляемой температуры и усовершенствованная рукоять. Именно эти изменения соответствуют современным требованиям, предъявляемым к отопительному оборудованию на дровах.
Преимущества и недостатки регуляторов тяги
Эти устройства имеют как достоинства, так и недостатки.
Среди преимуществ значатся:
- Низкая цена на устройства. Их стоимость зависит от компании-производителя и модели.
- Механический регулятор тяги для твердотопливных котлов – тягорегулятор функционирует автономно, вне зависимости от электроэнергии.
- Топливо на него доступное.
- Работает долго и качественно.
Недостатки также имеются:
- Топлива хватает на непродолжительное время.
- Загружают его самостоятельно.
- Нужна дополнительная площадь, чтобы хранить топливо.
Если планируется приобретение агрегата на твердом топливе, то после его подключения к отопительной системе непременно станет вопрос, как настроить регулятор тяги для твердотопливных котлов правильно, поскольку это влияет на КПД и расход топлива. Лучше это доверить специалисту.
teplospec.com
Термостатический регулятор тяги Honeywell FR 124 с цепочкой
Термостатический регулятор тяги Honeywell FR 124-3/4A с цепочкой
Регулятор тяги Honeywell FR 124 используется для управления подачи воздуха в топку твердотопливного котла без использования каких-либо электрических установок.
Регулятор тяги Honeywell FR 124 является термостатом – Вы устанавливаете температуру котла в диапазоне от 30 до 90 °C, а регулятор поддерживает эту температуру.
Регулятор управляет рычагом, который в свою очередь поднимает, или опускает цепь с воздушной заслонкой (закрывая/открывая), регулируя объем воздуха поступающий в топочную камеру.
Технические характеристики терморегулятора Honeywell FR 124
| Производство | Honeywell |
| Диапазон регулирования, °C | 30-90 |
| Максимальная температура воды, °C | 115 |
| Максимальная температура среды, °C | 60 |
| Нагрузка на цепочку, гр | 100-800 |
| Рабочее положение | горизонтальное, вертикальное |
| Цепочка | Сталь оцинкованная, 1000 мм |
| Ручка регулятора | Пластик |
| Корпус | Латунь |
| Погружаемая гильза | Латунь, длина 53 мм, соединение 3/4″ |
| Рычаг | Сталь оцинкованная |
| Вес, гр. | 425 |
ПРАВИЛА ИНСТАЛЛЯЦИИ РЕГУЛЯТОРА ТЯГИ “HONEYWELL” FR 124.
Регулятор тяги FR 124 регулирует количество поступающего в топку воздуха. Путем открывания и закрывания заслонки подачи воздуха твердотопливного котла, поддерживается желаемая температура поступающей в систему воды.
1. Разогреть воду в твердотопливном котле до температуры около 60 °C.
2. Выставить на регуляторе 60 °C.
3. Заслонку подачи воздуха регулировать так, что бы она была приоткрыта на 1-2 мм. – это делается вручную, укорачивая или увеличивая длину цепочки.
4. Проверить: выставив на регуляторе 70 °C, и следить за температурой воды. При достижении 70 или 75 градусов заслонка подачи воздуха в котел должна закрытся.
teplokom.su

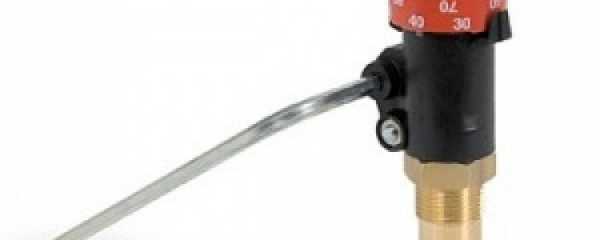

Регулятор тяги Honeywell FR124
Регулятор тяги Honeywell FR124
Процесс горения в твердотопливных котлах контролирует регулятор тяги Honeywell FR124. Прибор изменяет уровень подачи воздуха в камеру сгорания. Таким образом при закрытии или открытии заслонки камеры сгорания котла повышается или понижается температура воды в подающем трубопроводе.
Изменение температурного показателя воды приводит к тому, что рабочее вещество термоэлемента сжимается или расширяется. Изменение объема сопровождается передачей на рычаг. Он в свою очередь открывает или закрывает воздушную заслонку камеры сгорания. Регулятор меняет температуру в котле строго по заданному параметру от 30 до 90 градусов. Сенсор работает при максимальном показателе температуры в 115 °C.
Устройство Honeywell FR124 совместимо с котлами разных производителей – BURNiT, Viadrus, ZOTA, Атмос и многие другие. Регулятор обеспечивает значительную экономию твердого топлива, а значит и ваших средств.
Конструкция регулятора
Комплект поставки Honeywell FR124 включает корпус устройства, рычаг и цепь.
В качестве материала для корпуса и погружной гильзы выбрана никелированная латунь. Благодаря наличию съемной погружной гильзы, осуществить смену регулятора возможно без сливания системы отопления. Рычаг и цепь изготовлены из высокотехнологической стали, а пружина – из никель-хромовой стали. Рукоятка из ударопрочного пластика устойчива к механическим повреждениям. Также устройство оснащено двумя реверсными термоэлементами.
Монтаж и настройка регулятора
Разработчики бренда разрешают установку регулятора в горизонтальном и вертикальном положении. Если монтаж производится горизонтально, то фиксирующий винт обязан располагаться сверху. В такой позиции температуру определяют по красной шкале, которая находится на рукоятке. В вертикальном положении регулятора винт расположен сзади, если смотреть на фронтальную сторону твердотопливного котла. Считывание температурного показателя происходит по желтой шкале.
При поставке у регулятора снят рычаг (стопор из пластика блокирует отверстие для монтажа). Установка регулятора осуществляется с помощью шестигранника на корпусе. После того, как прибор установлен на котел, следует удалить стопор, ослабляя винт. В отверстие вставляется рычаг в таком положении, чтобы отверстия для цепи на рычаге и заслонке располагались на одной линии вертикально. Рычаг фиксируется винтом. Обязательно необходимо контролировать, чтобы винт был закреплен на плоском участке рычага. Один конец цепи крепится на рычаг, а другой – свободно свисает. Только после окончательной настойки регулятора, висящий конец цепочки фиксируется на воздушной заслонке. Лишнюю длину цепи, оставив несколько звеньев, обрезают.
В момент, когда котел наберет 70 градусов, происходит закрытие заслонки подачи воздуха, регулятор тяги следует выставить на отметку 70 °С. Цепь перевешивается в натянутое положение. Воздушная крышка открыта на 1-2 мм или полностью закрыта. Как только температура в котле снизится, Honeywell FR124 откроет заслонку. При изменении температуры ниже заданной отметки, заслонка в автоматическом режиме мгновенно открывается. Повышение температуры воды в котле выше выбранного параметра приводит к закрытию заслонки.
market-tepla.ru
