Регулятор температуры гвс прямого действия – Как Работает Регулятор Температуры Горячего Водоснабжения

Содержание

Регулятор температуры воды в системе ГВС

Прежде всего нужно разобраться, что же такое регулятор температуры ГВС и для чего он служит. Основное его назначение-регулировка температуры воды, используемой для бытовых нужд, посредством изменения количества поступающей из трубопровода воды. Подробнее об этом устройстве вы можете узнать из следующих далее пунктов.

Принцип действия и устройство

Регулятор ГВС действует по принципам смешивания двух потоков воды различной температуры из подающего и обратного трубопроводов, с формированием третьего потока с необходимой температурой, непосредственно направляющегося систему горячего водоснабжения потребителя. Само же устройство состоит из корпуса и рабочей части, основным компонентом которой является сильфон-герметичный цилиндр, заполненный обычно бензолом или парафином и поддерживающий нужный температурный баланс. Он и является термочувствительным элементом системы, его расширение или же сужение и приводит к изменению количества смешиваемой горячей воды, и, соответственно, увеличению холодной. Регулятор автоматический и энергонезависимый, дополнительного контроля человека не требует.

Различные режимы работы и модификации

Регуляторы ГВС имеют в своём составе две различные модификации. Первая из них даёт возможность использовать устройство только как температурный регулятор горячей воды, вторая же помимо основной функции даёт возможность протекции от опорожнения системы. Первая модификация соответственно более простая и имеет в своём составе только регулирующий клапан, его привод и управляющее устройство. При заданной температуре все подвижные части прибора пребывают в неподвижном состоянии, а при её превышении происходит изменение объёма баллона регулирующего устройства и перемещению затвора устройства исполнительного. В отличие от неё, на ‘защитной’ модификации дополнительно установлен универсальный регулятор давления прямого действия- УРРД, защищающий от перепадов давлений. При этой схеме давление в обратном трубопроводе меньше, чем в локальной системе отопления. За счёт этого, во время падения давления нарушается равновесие действующих сил, и затвор перекрывается. При нормализации давления автоматический регулятор сам перейдёт в состояние поддерживания необходимой температуры.

Основные сферы использования, виды и примеры конкретных моделей

Подобные аппараты активно используются в водопроводных и водонагревательных системах, в автомобилестроении, на котельных каждого типа и отопительных станциях. Помимо двух основных модификаций, существуют сильфонные или автомобильные, где за термическую регулировку отвечает термостат. Как пример подобных систем, можно привести модели ТРЖ и HND: такие, как наидоступнейшая ТРЖ-М1 . У различных моделей, видов, модификаций и конфигураций автоматических регуляторов есть свои преимущества и недостатки и подбираются в зависимости от ситуации. Материал изготовления(чугун или сталь) немаловажен. Ниже приведена взятая для наглядности таблица параметров модели Р-2.Т.

Монтаж, регулировка, эксплуатация, правила предосторожности, действия при поломке

Установку регулятора в систему горячего водоснабжения стоит производить на ровный, легкодоступный участок трубы, что упростит ремонт и профилактические работы, связанные с регулированием его работы. Фиксирование происходит за счёт фланцев по ГОСТ 12815. Регулировку температуры производят при помощи клапана прямого действия или же электронного регулятора. Условия эксплуатации для различных моделей разные, но все они сходятся на том, что идеальными условиями для работы данного агрегата является воздушная среда с температурой от 5 до 10 градусов Цельсия и относительной влажностью не более 75% при 25 С°. Не должно быть слишком большой или маленькой разницы в прямом и обратном трубопроводах.


В большинстве случаев температурный регулятор воды в системе ГВС перестаёт работать при недостаточном давлении, что часто встречается в современных городах. Исправить это можно установкой насосов. Опасность при ремонте и обслуживании прежде всего представляет довольно значительное количество нагретой воды в системе, поэтому стоит быть осторожным при его обслуживании или замене. Стоит помнить, что монтаж и ремонт стоит производить только при отсутствии давления в трубопроводах прямом и обратном.

Применение

Первостепенной задачей этого агрегата является поддерживание температуры в установленных пределах, чаще всего от шестидесяти до семидесяти пяти градусов Цельсия. Этот диапазон температур был принят на основании компромисса между производителями и потребителями горячей воды, обусловленный меньшими затратами объёма воды при сильном нагреве с одной стороны и мерами безопасности с другой.

В этом тексте разобраны основные параметры, типы, модификации, области применения автоматических регуляторов ГВС, описан их ремонт и обслуживание. Надеемся, что он поможет вам с выбором необходимого типа или модификации, или же подскажет способы ремонта, правила эксплуатации и меры предосторожности.

okommunalke.ru

Регулятор температуры прямого действия для системы горячего водоснабжения



Изобретение относится к технике теплоснабжения, в частности к устройствам для регулирования температуры воды в открытых системах горячего водоснабжения. Цель изобретения - повышение надежности регулятора. Для этого в регуляторе температуры прямого действия для системы горячего водоснабжения, содержащем первую камеру 1 с двумя патрубками 2 и 3, первый из которых подключен к подающей линии 4 горячего водоснабжения, вторую камеру 6, подключенную к прямой линии 7 теплосети, связанную с первой камерой 1 через размещенную в сопле 8 дроссельную иглу 9, третью камеру 12 с термосильфоном 10, соединенным с дроссельной иглой 9 и с регулировочным элементом 11, и входным 13 и выходным 15 патрубками, последний из которых соединен трубопроводом 14 со вторым патрубком 3 первой камеры 1, подключенной к обратной линии 5 теплосети, а вход 13 третьей камеры 12 соединен трубопроводом 16 с подающей линией 4 горячего водоснабжения. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

8 14 9 б

05Ра77НПЯ

anno cemu тепе сегпи

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4431932/24-24 (22) 27.05.88. (46) 30.09.90. Бюл. № 36 (72) Е.И. Тарасов (53) 621.694(088.8) (56) Авторское свидетельство СССР

¹ 1154516, кл. G 05 D 23/02, 1983. (54) РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ ДЛЯ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ (57) Изобретение относится к технике теплоснабжения, в частности к устройствам для регулирования температуры воды в открытых системах горячего водоснабжения. Цель изобретения — повышение надежности регулятора. Для этого в регуляторе температуры прямого действия для системы горяÄÄSUÄÄ 1596192 А 1 (51)5 F 24 D 17/ОО,G 05 D 23/02

2 чего водоснабжения, содержащем первую камеру 1 с двумя патрубками 2 и 3, первый из которых подключен к подающей линии 4 горячего водоснабжения, вторую камеру,1. подключенную к прямой линии 7 теплосети, связанную с первой камерой 1 через размещенную в сопле 8 дроссельную иглу 9, третью камеру 12 с термосильфоном 10, соединенным с дроссельной иглой 9 и с р

15 патрубками, последний из которых соединен трубопроводом 14 с вторым патрубком 3 первой камеры 1, подключенной к обратной линии 5 теплосети, а вход 13 третьей камеры 12 соединен трубопроводом 16 с подающей линией 4 горячего водоснабжения.

1 ил.

1596192

Формула изобретения

i.ñ12!>ii-:.,,>, 1! Ми(и>ыя !

) . ! >к>р 10. ((>1

З;>к; ж((З Ти р >! >к г>6З Подписное и!(НИ(111! с>! но >! «>(>åгсниям и открытиям пр>! ГКНТ C СХР ! 111):>5, Москвы, )К З5. Ры» гскыя >

Привводств>>сии>! коовны г «Пят. Гы>арины, 1П!

Изобретение относится к горячему водоснабжению, в частности к средствам регулирования температуры в сети горячего водосн а 6 жени я.

Целью изобретения является повышение надежности регулятора.

На чертеже схематично изображен предлагаемый регулятор температуры прямого действия для системы горячего водоснабжения.

Регулятор содержит первую камеру 1 с двумя патрубками 2 и 3, подающую линию

4 горячего водоснабжения, обратную линию

5 теплосети, вторую камеру 6, подключенную к прямой линии 7 теплосети, регулирующий орган, расположенный в камере 6 и выполненный B виде сопла 8 и дроссельной

::глы 9, соединенной с термосильфоном 10, снабженным регулировочным элементом 11, т(!сть!о камеру 12, вход 13 которой связан (рлюггроводом 14 с подающей линией 4 го,,; .чего водоснабжения, а выход 15 — посредством трубопровода 16 подключен к первой камере l .

Регулятор температуры работает следующим образом.

Вода из прямой линии 7 теплосети пос(упяет во вторую камеру 6, откуда через

-.îïëî 8 перетекает и первую камеру l и далее через патрубок 2 — в подающу(о линию

4 систем ы горячего водоснабжения. Одно«ременш> с этим под воздействием эжекш;и струи, вытекающей из сопла 8, вода из обратной линии 5 теплосети через патрубок

3, камеру 1 и патрубок 2 также поступает в подающую лини(o 4 системы горячего водоснабжения, смешиваясь с водой из прямой линии 7 теплосети. Кроме того, под воздействием эжекции струи, вытекающей из сопла

8, в камеру 1 посту(!ает вода с выхода 15 третьей камеры 12, на вход 13 которой через трубопровод 14 поступает вода из линии 4 горячего водоснабжения. При этом вода, протекающая через третью камеру 12, омывает термосильфон 10, температура которого вследствие этого соответствует температуре протекающей через камеру 12 воды.

Вследствие этого при изменении температуры в подающей линии 4 соответственно будет изменяться и температура термосильфона

10 в камере 12, что приведет к температурным деформациям термосильфона 10, перемещению связанной с ним дроссельной иглы

9 относительно сопла 8, изменению проходного сечения последнего и, следовательно, изменению расхода воды, поступающей на смешение из прямой теплосети через вторую камеру 6.

В результате такого выполнения в системе горячего водоснабжения автоматически устанавливается заданный темгературный режим, заданное значение которого устана вливается регулированием элемента 11, и таким образом обеспечивается надежная работа регулятора.

Регулятор температуры прямого действия для системы горячего водоснабжения, содержащий первую камеру с двумя патрубками, подключенными к подающей линии горячего водоснабжения и к обратной линии теплосети, вторую камеру, подключен30 ную к прямой линии теплосети, между первой и второй камерами расположен регулирующий орган, выполненный в виде сопла и дроссельной иглы, соединенной с термосильфоном, связанным с регулировочным элементом, отличающийся тем, что, с целью

35 повышения надежчости регулятора, в нем термосильфон размещен в третьей камере, вход которой связан с патрубком, подключенным к подающей линии горячего водоснабжения, а выход — с первой камерой.



findpatent.ru

Регуляторы температуры горячего водоснабжения РТ-ГВ

Назначение

Регулятор температуры горячего водоснабжения РТ-ГВ предназначен для поддержания постоянства температуры на теплофикационных объектах (режим регулирования) и для защиты от опорожнения при интенсивном водоразборе или аварийной ситуации в закрытых системах водоснабжения (режим регулирования и защиты).

Устройство

· РТ-ГВ в режиме регулирования состоит из исполнительного устройства РК и преобразователя температуры ПТ-1-1

· РТ-ГВ в режиме регулирования и защиты состоит из исполнительного устройства РК, устройства защиты УРРД и преобразователя температуры ПТ-1-1





Регулятор температуры РТ-ГВ

Сверху вниз – Преобразователь температуры ПТ-1-1,

Регулятор расхода и давления УРРД,

Регулирующий клапан РК

Принцип работы

В режиме регулирования – при требуемой температуре горячей воды, поступающей к потребителю, все подвижные части исполнительного устройства находятся в состоянии покоя и командное давление Рх имеет промежуточное значение между Ро <= Рх <= Рр. При отклонении температуры горячей воды от требуемой происходит изменение объема наполнителя термобаллона ПТ-1, что приводит к изменению командного давления Рх, перемещению затвора исполнительного устройства РК и изменению температуры воды до требуемого значения.

В режиме регулирования и защиты – давление в обратном трубопроводе ниже статического давления в местной системе отопления. В гидропривод устройства защиты подводится рабочая среда с давлением Р2 = Ри. Возникшее при этом усилие на мембране через шток передается на затвор с одной стороны и уравновешивается сжатием настроечной пружины с другой стороны. При падении давления в обратном трубопроводе нарушается равновесие действующих сил и затвор закрывается, что ведет к перекрытию воды к потребителю. При восстановлении первоначального давления Р2 регулятор автоматически переходит на работу в режиме регулирования. Процесс смешения горячей и холодной воды осуществляется за исполнительным устройством. Фланцевые соединения корпуса регулятора с трубопроводом должны быть герметичными, для чего установить паронитовые или фторопластовые прокладки. Перед включением регулятора продуть все подводящие линии, подтянуть сальниковые уплотнения, болты, гайки.

Положение и способ монтажа

Регулятор установить на горизонтальном участке трубопровода, в месте, удобном для проведения наладочных, ремонтных и профилактических работ. Крепление регулятора на трубопроводе осуществляется посредством фланцев по ГОСТ 12815.



Возможные схемы подключения регулятора температуры РТ-ГВ.

Схема подключения РТ-ГВ-1 (сливная).

Схема подключения РТ-ГВ-2 (бессливная).

www.energotehnomash.ru

устройство и конструкция, принцип действия, сфера применения автоматического терморегулятора для радиаторов

Поддержание оптимальной температуры в помещение – это и есть благотворный микроклимат, к которому сегодня многие стремятся. Отсутствие перепадов от жары, когда хочется открыть окно, к прохладе и желанию укутаться в плед обеспечивает регулятор температуры прямого действия.

Назначение регулятора прямого действия

Это устройство относится к трубопроводной арматуре, основной задачей которой является постоянная автоматическая поддержка заданных параметров температуры воды. Особенность прибора в том, что ему не требуется дополнительный источник питания. Автоматический регулятор температуры использует для работы энергию, которая вырабатывается во время расширения рабочей среды в условиях замкнутого пространства.

Основная сфера применения термостата прямого действия в системах, где требуется обеспечение равномерного нагрева воды и поддержания ее в заданных температурных параметрах. Как правило, это система горячего водоснабжения, где необходимо управление расходом нагретого теплоносителя в зависимости от того, сколько его нужно в условиях постоянного изменения потребности в нем.

Среди основных достоинств устройства:

  • доступная цена;
  • простая схема прибора;
  • высокая надежность;
  • легкая настройка параметров;
  • не нуждается в дополнительном источнике питания.

Кроме плюсов, автоматические регуляторы температуры в системах отопления имеют ряд минусов:

  • Им требуется теплоноситель хорошего качества.
  • Все настройки производятся вручную, что неудобно, если в помещении в течение суток происходят существенные изменения температурных параметров.
  • Приборы с выносным датчиком ограничены длиной связывающей их трубки.
  • Ограниченный диапазон параметров.
  • Не всегда обеспечивается точность настройки.

Как правило, в советские времена именно такие устройства, только большего размера, предохраняли потребителей от того, чтобы в их краны с горячей водой не попадал опасный для жизни кипяток. Сегодня автоматический терморегулятор для радиатора берет на себя контроль над безопасностью теплоснабжения и поддержания микроклимата в помещении.

Устройство прибора

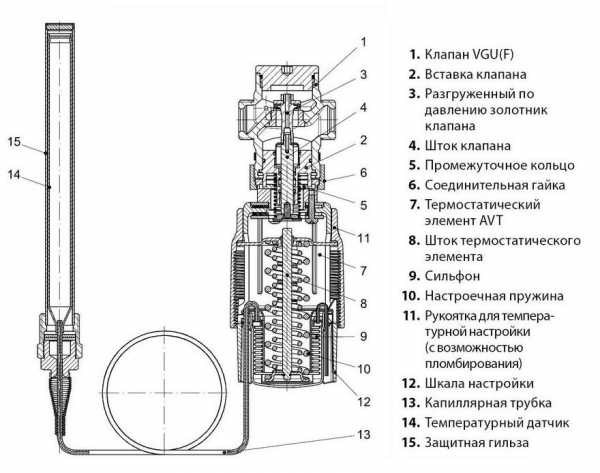

Регулятор прямого действия имеет достаточно простую конструкцию, состоящую из трех элементов:

  • Температурный датчик представляет собой колбу, внутри которой находится жидкостная или газообразная рабочая среда. Под воздействием разницы температур содержимое датчика способно расширяться или сужаться. В продаже можно встретить устройства с накладным, погружным или встроенным датчиком. В первом случае он крепится прямо на трубу отопительного контура и не требует особых усилий при монтаже. У погружных датчиков более сложная установка, так как они встраиваются вовнутрь трубы, для чего требуются сварочные работы. Встроенный датчик соединен с корпусом устройства и не нуждается в отдельном монтаже.
  • Термостатический элемент – это сильфон, в котором содержится та же рабочая среда, что и в температурном датчике.
  • В обязанности клапана терморегулятора входит открывать и закрывать путь теплоносителю по мере нагрева воздуха в помещении.

Как правило, эти проборы настолько же просты в исполнении, как и в монтаже. Выбор модели напрямую зависит от отопительной системы и места расположения радиаторов.

Как работает автоматический регулятор температуры

В основе работы данного типа устройств лежит физический закон расширения жидкостей и газов под воздействием высоких температур, и их сжатия при охлаждении.

Рабочая среда, которая находится в колбе температурного датчика и в сильфоне, очень чувствительна к изменениям нагрева либо воздуха, либо теплоносителя в отопительной системе. В качестве наполнителя используется парафин, газ, жидкость или природная газожидкостная смесь.

Когда нагрев воды или воздуха повышается, среда внутри температурного датчика расширяется, идет по импульсной трубке к сильфону, содержимое которого так же увеличивается в объеме. Этот процесс изменяет давление, которое вынуждает сильфон растягиваться и давить на шток, который, в свою очередь, меняет положение клапана и закрывает доступ теплоносителя в радиатор.

Когда батарея остывает, а заодно вместе с ней и воздух в комнате, происходит обратная работа. В этом весь рабочий процесс регулятора прямого действия.

Установка и настройка устройства

Обычно, регулятор температуры горячей воды прямого действия легко монтируется, если только он не с погружным датчиком. Достаточно следовать инструкции, которая к нему прилагается:

  • Монтировать устройство нужно исключительно на горизонтальной трубе так, чтобы термопривод «смотрел» вниз.
  • Необходимо оставить 5 см до и 10 см после регулятора прямого участка трубы. Это позволит сохранить пропускную способность устройства.
  • Нельзя монтировать регулятор температуры возле изгибов трубы.
  • Для сохранности устройства перед ним рекомендуется поставить сетчатый фильтр, который будет очищать теплоноситель от взвесей.

После того, как прибор установлен и проверен на герметичность с отопительной системой, можно приступать к его настройке.

На температурном датчике есть шкала и настроечная ручка, поэтому достаточно провернуть ее до нужного показателя температуры, чтобы прибор начал свою работу. Проверить правильность установки и реакцию на изменения температуры воды можно, подавая ее то горячей, то охлажденной.

Устанавливая автоматический регулятор температуры, следует помнить, что выставленные на шкале датчика параметры могут не соответствовать реальному нагреву теплоносителя. Поэтому рекомендуется проверять нагрев батарей специальным инфракрасным термометром и в случае большого отклонения, корректировать прибор.

Заключение

Когда требуется недорогое, но надежное устройство, которое будет «следить» за качеством обогрева помещения и работы радиаторов, регулятор температуры прямого действия подойдет как нельзя лучше. Его можно монтировать самостоятельно, он не требует ухода за собой, прост в настройках и способен сохранять необходимый микроклимат в помещении.

netholodu.com

Регулятор температуры прямого действия. Устройство, монтаж, нормы

   Регулятор температуры прямого действия — это трубопроводная арматура, предназначенная для автоматического поддержания заданного значения температуры воды. Регулятор автоматически поддерживает температуру воды, изменяя проходное сечение клапана управляемого термостатическим элементом, и не требует дополнительного источника энергии.
   Принцип работы регулятора температуры прямого действия, основан на использовании энергии фазового перехода и теплового расширения рабочей жидкости в замкнутом пространстве температурного датчика для изменения проходного сечения клапана. По реакции на увеличение температуры воды, регуляторы делятся на те которые с ростом температуры открываются и те, которые закрываются.
   Регулятор может управлять теплоотдачей скоростного теплообменного аппарата, обеспечить нагрев до заданной температуры бака водонагревателя или управлять расходом воды в циркуляционном трубопроводе системы горячего водоснабжения.
Наиболее широкое распространение, регуляторы температуры получили в системах горячего водоснабжения (ГВС) для управления расходом греющего теплоносителя в зависимости от изменяющейся потребности в горячей воде.

Достоинства:
 - Невысокая цена
 - Простая конструкция
 - Высокая надёжность
 - Простая настройка
 - Не требует внешних источников энергии

Недостатки:
 - Высокие требования к качеству теплоносителя.
 - Температура настройки изменяется только в ручном режиме.
 - Вынос датчика температуры ограничен длиной импульсной трубки.
 - Диапазон настройки ограничен характеристиками термостатического элемента.
 - Точность поддержания температуры снижается при отклонении температуры настройки от средины к граничным значениям диапазона регулирования.

Устройство и конструкция регулятора температуры прямого действия

   Устройство регулятора температуры прямого действия включает в себя три составляющих: датчик температуры с импульсной трубкой, термоэлемент и регулирующий клапан разъёмно или неразъёмно связанные друг с другом.

Датчик температуры:
   Конструкция датчика температуры — металлическая колба, заполненная рабочей средой способной существенно изменять свой объём при нагреве и соединённая импульсной трубкой с термостатическим приводом. Регуляторы могут быть укомплектованы накладным, погружным или интегрированным датчиком температуры.
   Накладной датчик температуры крепится на поверхность трубы, прост в монтаже, не вносит дополнительного гидравлического сопротивления и не требует устройства специальных расширителей. Но накладные температурные датчики отличаются высокой инерционностью, и существенной погрешностью, которую в принципе можно скорректировать дополнительной настройкой по месту.
   Погружные датчики температуры врезаются в трубопровод через защитную гильзу или без неё. Они отличаются значительно меньшей инерционностью, но требуют проведения сварочных работ для врезки в трубопровод, вносят дополнительное гидравлическое сопротивление и при монтаже на трубопроводах меньше DN65 требуют устройства расширителей.
   Интегрированные температурные датчики встроены в корпус регулятора температуры. Подобные регуляторы применяются в схемах, где по технологическому процессу необходимо поддерживать температуру воды в трубопроводе, на котором установлен клапан регулятора, а температура теплоносителя зависит от его расхода.

Термостатический элемент:
   Конструкция термостатического элемента — сильфон соединённый импульсной трубкой с датчиком температуры и заполненный той же рабочей средой, что и датчик температуры. Жёсткость конструкции сильфона позволяет ему разжиматься с повышением температуры и давления рабочей среды и перемещать шток регулирующего клапана.

Регулирующий клапан:
   Конструкция клапана регулятора температуры прямого действия, ничем не отличается от клапанов, применяемых с приводами другого типа. Как правило, это линейный односедельный разгруженный по давлению клапан, с чугунным, стальным, бронзовым или латунным корпусом, присоединяемый к трубопроводу на фланцах, резьбе или с концами под приварку.

Принцип работы регулятора температуры прямого действия

   Принцип работы регулятора температуры прямого действия основан на использовании энергии теплового расширения жидкости в замкнутом контуре. Замкнутый контур образован полостью датчика температуры соединённого импульсной трубкой с сильфоном термопривода. В зависимости от диапазона регулирования, рабочей средой заполняющей сильфон и датчик может быть жидкость, газ, парафин или газоконденсатная смесь. Датчик регулятора монтируется в месте поддержания температуры. При нагреве объём рабочей среды увеличивается, а при охлаждении — уменьшается. Изменение объёма в замкнутой полости (датчик — импульсная трубка — сильфон термопривода) приводит к изменению давления. С ростом давления сильфон термопривода вытягивается, давит на шток клапана, изменяя положение затвора и автоматически уменьшая расход через регулятор температуры. При снижении температуры воды относительно заданного значения — давление в сильфоне понижается, сжимая его и поднимая шток регулятора. По реакции на увеличение температуры воды, регуляторы делятся на те которые с ростом температуры открываются и те, которые закрываются, при этом следует учесть, что каждый привод регулирует температуру в определённом диапазоне.

Подбор регулятора температуры

   Регулятор температуры прямого действия это самостоятельный элемент системы теплоснабжения, который не требует комплектации дополнительными компонентами и работает без внешних источников энергии. Основная задача регулятора температуры – это управление процессом подогрева или охлаждения рабочей среды, путём перекрытия потока тепло или холодоносителя. Регулирующую способность определяет авторитет клапана в управляемой системе, поэтому настоятельно рекомендуется выбирать клапан с учётом искривления его расходной характеристики связанным с отклонением авторитета регулятора температуры от 1. В противном случае процесс регулирования может проходить в двухпозиционном режиме. Точность поддержания регулятором температуры, зависит от гистерезиса и зоны пропорциональности термопривода, а скорость реакции на отклонение температуры - от постоянной времени. В системах с быстро меняющимися параметрами, лучше отдать предпочтение «быстрым» регуляторам с постоянной времени до 60 секунд, а в системах с накопительными баками водонагревателями и теплоаккумуляторами достаточно будет и более «медленных» регуляторов. Рекомендуется выбирать термопривод регулятора температуры таким образом, чтобы поддерживаемая температура находилась в средней трети регулируемого диапазона.

Методика расчёта

   Методика расчёта и подбора регулятора температуры заключается в определении:
 - требуемой пропускной способности регулятора;
 - оптимального диапазона поддерживаемых температур;
 - скорости закрытия, точности поддержания.

   Расчёт пропускной способности регулятора температуры Kv, выполняется на основании данных о расходе теплоносителя через него и допустимых потерь напора. Следует отметить, что чем большую долю потерь на регулируемом участке от располагаемого напора привносит регулятор температуры, тем выше его авторитет и тем, более плавным будет регулирование.
Выше приведенный алгоритм подбора регуляторов температуры, при расчёте искривления регулировочной характеристики клапана, связанного с отличием авторитета от 1, по умолчанию принимает начальную рабочую характеристику - линейной.
Расчёт возможности возникновения кавитации

   Кавитация – образование пузырьков пара в потоке воды проявляющееся при снижении давления в нём ниже давления насыщения водяного пара. Уравнением Бернулли описан эффект увеличения скорости потока и снижения давления в нём, возникающий при сужении проходного сечения. Проходное сечение между затвором и седлом регулятора температуры является тем самым сужением, давление в котором может опуститься до давления насыщения, и местом наиболее вероятного образования кавитации. Пузырьки пара нестабильны, они резко появляются и также резко схлопываются, это приводит к выеданию частиц метала из затвора клапана, что неизбежно станет причиной его преждевременного износа. Кроме износа кавитация приводит к повышению шума при работе клапана.

   Основные факторы, влияющие на возникновение кавитации:
 - Температура воды – чем она выше, тем большие вероятность возникновения кавитации.
 - Давление воды – перед регулирующим клапаном, чем оно выше, тем меньше вероятность возникновения кавитации.
 - Допустимые потери давления – чем они выше, тем выше вероятность возникновения кавитации. Здесь следует отметить, что в положении затвора близком к закрытию дросселируемое давление на регуляторе температуры стремиться к располагаемому давлению на регулируемом участке.
 - Кавитационная характеристика регулятора температуры – определяется особенностями дросселирующего элемента клапана. Коэффициент кавитации различен для различных типов регуляторов и должен указываться в их технических характеристиках, но так, как большинство производителей не указывают данную величину, в алгоритм расчёта заложен диапазон наиболее вероятных коэффициентов кавитации.

   Расчёт регулятора температуры на возникновение шума:
   Высокая скорость потока во входном патрубке регулятора температуры может стать причиной высокого уровня шума. Для большинства помещений, в которых устанавливаются регуляторы температуры допустимый уровень шума составляет 35-40 dB(A) который соответствует скорости во входном патрубке клапана примерно 3м/c. Поэтому, при подборе регулятора температуры рекомендуется не превышать выше указанной скорости.

Настройка регулятора температуры прямого действия

   Настройка регулятора температуры прямого действия выполняется после монтажа вращением настроечного лимба на отметку соответствующую требуемой температуре с последующей подстройкой по контрольному термометру. Проверяют работу регулятора изменяя температуру воды в месте подключения датчика, при этом отмечают точность поддержания температуры, значение гистерезиса, постоянной времени и зоны пропорциональности, сравнивая их с паспортными данными. Чтобы изменить температуру воды в системе горячего водоснабжения достаточно открыть один водоразборный кран и дождаться пока температура в месте установки датчика не понизится, а регулятор не отреагирует на её изменение. При наличии на трубопроводе греющего теплоносителя приборов учёта, рекомендуется замерить потери напора на полностью открытом регуляторе температуры и сравнить их с расчётными значениями.

Схемы установки регуляторов температуры прямого действия

   Схемы установки регуляторов температуры прямого действия обусловлены условиями технологического процесса, по которым необходимо поддерживать постоянную температуру воды. В системах горячего водоснабжения автоматические регуляторы температуры применяются в узлах обвязки скоростных теплообменных аппаратов. Клапан регулятора устанавливается на входе греющего теплоносителя, а датчик температуры на выходе нагреваемой воды.

   В системе ГВС с накопительным водонагревателем регулятор температуры прямого действия устанавливается на входе или выходе греющего теплоносителя, а датчик температуры в средней части бака. Подключённый по такой схеме регулятор температуры управляет загрузкой бака, исключая его перегрев.





   На циркуляционных трубопроводах систем горячего водоснабжения в один трубопровод устанавливаются клапан и датчики регулятора температуры. Схема позволяет понизить расход воды через циркуляционный трубопровод и исключить его перегрев. Рекомендуется температуру в циркуляционном трубопроводе ГВС поддерживать на 5-10°C ниже температуры горячей воды поступающей в систему.



   В системах отопления регуляторы температуры прямого действия применяются только при количественном регулировании теплоотдачи отопительных приборов. Но так как, в большинстве случаев проектируются системы с качественным или качественно-количественным регулированием, регуляторы температуры прямого действия в них не устанавливаются.







Технические характеристики регуляторов температуры прямого действия

Постоянная времени регулятора температуры отражает в секундах динамическую характеристику и зависит от конструкции термоэлемента и способа монтажа датчика. Скорость перемещения затвора выше у автоматических регуляторов с низкими значениями постоянной времени.

Зона пропорциональности регулятора равна отклонению температуры от значения настройки, при котором клапан регулятора полностью откроется или полностью закроется. Значение зоны пропорциональности различно для разных настроек в пределах регулируемого диапазона и определяется по номограммам, приведенным в техническом описании температурного регулятора.

Гистерезис регулятора равен отклонению температуры воды от значения настройки, при котором затвор клапана начнёт движение для приведения её к заданному значению.

DN регулятора температуры — номинальный диаметр отверстия в присоединительных патрубках. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду регулятора температуры. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

PN регулятора температуры — номинальное давление - наибольшее избыточное давление рабочей среды с температурой 20°C, при котором обеспечивается длительная и безопасная эксплуатация. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру регулятора температуры. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Kvs регулятора температуры — коэффициент пропускной способности соответствует расходу воды, в м³/ч с температурой в 20°C, при котором потери напора на клапане регулятора составят 1 бар. Значение коэффициента пропускной автоматического регулятора температуры используется в гидравлических расчётах для определения потерь напора.

Установка и монтаж регулятора температуры прямого действия

   Установку регулятора температуры прямого действия следует выполнять в соответствии с инструкцией по монтажу, кроме того необходимо учесть:
 - Монтажное положение следует выбирать на горизонтальном трубопроводе термоприводом вниз, если другое не оговорено инструкцией по монтажу.
 - Перед регулятором температуры рекомендуется выдержать прямой участок трубопровода не менее 5DN, а после него не менее 10DN. В противном случае показатели пропускной способности могут отличаться от паспортных.
 - Монтаж регулятора температуры должен исключать действие на него изгибающих, крутящих, сжимающих и растягивающих усилий от присоединённых трубопроводов.
 - Перед и после регулятора должны быть установлены манометры, а в месте установки датчика температуры контрольный термометр. Следует помнить, что врезка термометра в трубопровод DN50 и менее без устройства расширителя не допускается.
 - Перед регулятором по ходу движения воды должен быть установлен сетчатый фильтр.

Последовательность паковки резьбового соединения

1. Взять прядь льняного волокна с таким количеством нитей, чтобы в скрученном состоянии её диаметр были примерно равен глубине резьбы на монтируемом элементе. Длина пряди должна обеспечивать количество подмотки в 1,5-2раза превосходящее число витков резьбы.
2. Отступив примерно 50-70 мм от начала пряди, следует слегка скрутить её, уложить в первый виток резьбы и удерживая её рукой, плотно намотать длинную ветвь пряди по часовой стрелке, укладывая её в каждый виток резьбы.
3. Дойдя до конца резьбы, продолжить намотку вторым слоем, перемещая витки к началу резьбы. Длина второго слоя намотки должна быть примерно равна 2/3 длины резьбы.
4. Оставшийся конец пряди (50-70мм) намотать аналогично по часовой стрелке, укладывая от конца резьбы к её началу.
5. Нанести слой герметика поверх подмотки.
6. Навернуть рукой сопрягаемые элементы. При правильной подмотке, монтируемый элемент должен завернуться на 1,5-2 оборота.
7. Гаечным ключом или динамометрическим продолжить наворачивание элемента. В случае, когда монтируемому элементу необходимо придать определённое положение, закончить наворачивание в необходимом для этого элемента положении.

Требования норм, касающиеся регуляторов температуры

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации регуляторов температуры. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Регуляторам температуры применяемым в промышленности и технологических установоках.

ДБН В.2.2-15 Жилые здания

Пункт 5 — ДБН В.2.2-15 Жилые здания Инженерное оборудование зданий

ДБН В.2.5-39 Тепловые сети

Пункт 12.11 — Глава 12 Конструкции трубопроводов

Использовать запорную арматуру как регулирующую не допускается.

Пункт 12.20 — Глава 12 Конструкции трубопроводов

Устройство обводных трубопроводов вокруг грязевиков и регулирующих клапанов не допускается.

Пункт 16.7.1 — Раздел 16.7 Схемы присоединения потребителей к тепловой сети — Глава 16 Тепловые пункты

Присоединение потребителей тепловой энергии к тепловой сети в тепловых пунктах следует предусматривать по схемам, обеспечивающим минимальный расход воды в тепловых сетях, а также экономию тепловой энергии за счёт использования автоматических регуляторов теплового потока (температуры) и ограничения максимального расхода сетевой воды.

Пункт 16.7.4 — Раздел 16.7 Схемы присоединения потребителей к тепловой сети — Глава 16 Тепловые пункты

Использование муфтовых соединений трубопроводов подающей линии допускается при согласовании с теплоснабжающей организацией.

Пункт 16.15 — Глава 16 Тепловые пункты

В тепловых пунктах не допускается устройство пусковых перемычек между подающим и обратным трубопроводами тепловой сети. Не допускается устройство обводных трубопроводов для насосов (кроме подпиточных), элеваторов, регулирующих клапанов, грязевиков и приборов учёта тепловых потоков и расхода воды.

Регуляторы перелива и конденсатоотводчики следует оборудовать обводными трубопроводами.

Пункт 17.13 — Глава 17 Электроснабжение и система управления

Автоматизация теплового пункта должна обеспечивать:
 - регулирование расхода тепловой энергии в системе отопления и ограничение максимального расхода сетевой воды у потребителя;
 - заданную температуру воды в системе горячего водоснабжения;
 - поддержание статического давления в системах потребителей теплоты при их независимом присоединении;
 - заданное давление в обратном трубопроводе или необходимый перепад давлений воды в подающем и обратном трубопроводах тепловых сетей;
 - защиту систем теплопотребления от повышенного давления и температуры воды в случаях появления опасности превышения допустимых граничных параметров;
 - включение резервного насоса при отключении рабочего;
 - прекращение подачи воды в бак-аккумулятор при достижении верхнего уровня воды в баке и разбора воды из бака при достижении нижнего уровня;
 - другие мероприятия повышающие эффективность работы оборудования.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 8.6 — Глава 8 Расчёт водопроводной сети горячей воды

При невозможности увязки давлений в сети трубопроводов систем горячего водоснабжения путем соответствующего подбора диаметров труб следует предусматривать установку регуляторов температуры или диафрагм на циркуляционном трубопроводе системы.
Диаметр диафрагмы не следует принимать менее 10 мм. Если по расчету диаметр диафрагм необходимо принимать менее 10 мм, то допускается вместо диафрагмы предусматривать установку кранов для регулирования давления.

СНиП II-35 Котельные установки

Пункт 15.27 — Глава 15 Автоматизация

В котельной следует предусматривать автоматическое поддержание заданной температуры воды, поступающей в тепловые сети централизованного теплоснабжения.
Для котельных с водогрейными котлами, оборудованными топками, не предназначенными для автоматического регулирования процесса горения, автоматическое регулирование температуры воды допускается не предусматривать.

ГОСТ 11881-76 Регуляторы работающие без использования постороннего источника энергии. Общие технические условия
ГОСТ 12.2.063-81 Общие требования безопасности. Арматура промышленная трубопроводная
ГОСТ 12893-83 Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия
ГОСТ 23866-87 Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры
ГОСТ 24856-81 (ISO 6552-80) Арматура трубопроводная промышленная. Термины и определения
ГОСТ 4666-75 Маркировка и отличительная окраска. Арматура трубопроводная







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

www.gidro-term.com.ua

Регулятор температуры прямого действия



РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ для системы горячего водоснабжения, имеющий корпус с входным и выходным каналами, установленный в корпусе термобаллон, жестко связанный с ним сильфон, расположенный в полом стакане, герметично соединенном с термобаллоном, и подводящий патрубок обратной воды, отличающийся тем, что, с целью повыщения точности регулирования , он снабжен камерой смешения, соединенной с его выходным каналом, подводящим патрубком обратной воды и полостью регулятора температуры.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ! .. д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 36!8332/29-33 (22) 08.07.83 (46) 07.05.85. Бюл. № 17 (72) И. Л. Ким (53) 621.694 (088.8) (56) 1. Н. К. Громов. Абонентские устройства водяных тепловых сетей. М., «Энергия», 1979, с. 214, рис. ? — 24.

2. Авторское свидетельство СССР по заявке № 3303618/24, кл. G 05 D 23/02, 1981.

„Я0„„1154516 А

4(д) F 24 D 17/00; G 05 D 23/02 (54) (57) РЕГУЛЯТОР ТЕМПЕРАТУРЫ

ПРЯМОГО ДЕЙСТВИЯ для системы горячего водоснабжения, имеющий корпус с входным и выходным каналами, установленный в корпусе термобаллон. жестко связанный с ним сильфон, расположенный в полом стакане, герметично соединенном с термобаллоном, и подводящий патрубок обратной воды, отличающийся тем, что, с целью повышения точности регулирования, он снабжен камерой смешения, соединенной с его выходным каналом, подводящим патрубком обратной воды и полостью регулятора температуры.

1154516

Составитель В. Ситас

Техред И. Верес Корректор Л. Пилипенко

Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор П. Коссей

Заказ 2675/34

Изобретение относится к системам теплоснабжения, в частности для смещения горячей воды из подающего трубопровода с водой из обратного трубопровода.

Известен жидкостный и дилатометрический регуляторы температуры смешанной воды. Эти регуляторы имеют специальные регулирующие клапаны смешения и все необходимые для работы импульсные трубки 11).

Однако в терморегуляторах из-за наличия в их конструкциях импульсных трубок, соединяющих регулирующие приборы и исполнительные органы, множества сопел и ограничительных отверстий, мембранного сервопривода, рычажного устройства, т. е. из-за сложности конструкций регуляторов для их эксплуатации требуется специально обученный персонал.

Кроме того, недостатками жидкостного терморегулятора являются неплотность термосистем и значительная зависимость точности регулирования от уровня давления и температур теплоносителя, а дилатометрического регулятора — слив импульсной воды.

Наиболее близким по технической сущности к изобретению является терморегулятор с разгруженным (свободным от давления регулируемой среды) сильфоном, обеспечивающий независимость регулирования от уровня давления теплоносителя. Этот регулятор имеет корпус с входным и выходным каналами, установленный внутри корпуса термобаллон, жестко связанный с ним сильфон, расположенный внутри полого стакана, герметично соединенного с термобаллоном, и подводящий патрубок горячей воды 121.

Н а чертеже изображен предлагаемый регулятор температуры, Регулятор температуры содержит корпус

1 с входным 2 и выходным 3 каналами и штуцер 4, установленный внутри корпуса термобаллон 5, жестко связанный с сильфоном 6, расположенным внутри полого стакана 7, имеющего шток 8, соединенный через перегородку 9 с регулирующим органом 10, трубку 11 с муфтой 12

40 и полый регулировочный винт 13, имеющий боковое отверстие 14 вне корпуса 1 и сообщающийся с атмосферой, и опору 15, камеру 16 смешения, ограничительное отверстие 17, подводящий патрубок 18 обратной воды.

Регулятор работает следующим образом.

Поступающая через входной 2 и выходной 3 каналы подающая вода, а через подводящий патрубок 18 и ограничительное отверстие 17 на камере смешения 16 обратная вода направляется в корпус 1, обеспечивая повышение или понижение давления в термобаллоне 5, заполненном термочувствительной жидкостью, а через штуцер 4 — к потребителю. В резул ьтате изменений давления в термобаллоне 5 сильфон 6 перемещает с помощью штока

8 через перегородку 9 регулирующий орган

10, установленный в выходном канале 3, обеспечивая требуемую температуру смешанной воды на горячее водоснабжение. Свободное расширение сильфона 6 внутри стакана 7 обеспечивается сообщением полости стакана через трубку 11 с муфтой 12 и полый регулировочный винт 13, имеющий боковое отверстие 14 вне корпуса 1, с атмосферой. Попадание воды в стакан

7 через неплотности в узлах соединений не оказывает существенного вл ияния на свободное расширение сильфона 6.

Ручная настройка регулятора на заданную температуру производится полым регулировочным винтом 13, соединенным с термобаллоном 5.

Для обеспечения устойчивости термосистемы и соосности регулирующего органа

10 и выходного канала 3 стакан 7 установлен на опоре 15, основание которого приварено к корпусу 1.

Соединительная трубка 11 имеет муфтовое соединение 12, обеспечивающее отделение термобаллона 5 от стакана 7.

Использова ние регулятора температуры смешанной воды с разгруженным (свободным от давления регулируемой среды) сильфоном обеспечивает точность регулирования.



findpatent.ru

Регулятор температуры для горячего водоснабжения



Изобретение относится к автоматике и может быть применено в узлах вводов тепловых сетей в жилые здания для приготовления горячей воды на бытовые и производственные нужды (горячее водоснабжение - ГВС). Цель изобретения - повышение надежности и долговечности регулятора. Регулятор температуры для горячего водоснабжения содержит мембранный регулирующий клапан 1, корпус которого разделен мембраной 2 на входную 3 и управляюпхую 4 камеры, дилатометрический датчик температуры 5, прямой трубопровод 6. Усилитель в виде сопла 7 и заслонки в виде пружинистой ленты 8, размещенной в корпусе 9 с предварительным прогибом на двух опорах, первая 10 размещена на торце дилатометрического датчика температуры, вторая опора 11 связана с винтом настройки 12. Сопло 7 соединено первой импульсной трубкой 13 с управляющей камерой 14, на которой установлен дроссель 15. Охладитель 16 включен (Л последовательно с дросселем 15. 1 з. п. ф-лы, I ил. го О5 сд | 00 о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5у 4 G 05 D 23 08 (f3 вМ- .-, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

1 ил.

Ы. м

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3732423/24-24 (22) 28.04.84 (46) 23.10.86. Бюл. ¹ 39 (71) Уральское о деление Всесоюзного научно-исследовательского и проектно-конструкторского института энергетической промышленности (72) Я. А. Ковылянский и А. И. Осокин (53) 621.555 (088.8) (56) Громов Н. К. Абонентские установки водяных тепловых сетей. Проектирование и эксплуатация.— М.: Энергия, 1968, с. 219.

Громов Н, К. Абонентские установки водяных тепловых сетей. Г1роектирование и эксплуатация. — М.: Энергия, 1968, рис. 8—

13, 8 — 22. (54) РЕГУЛЯТОР ТЕМПЕРАТУРЫ ДЛЯ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ (57) Изобретение относится к автоматике и может быть применено в узлах вводов тепловых сетей в жилые здания для приго„„SU„„ l 265730 А ) товления горячей воды на бытовые и производственные нужды (горячее водоснабжение — ГВС). Цель изобретения — повышение надежности и долговечности регулятора.

Регулятор температуры для горячего водоснабжения содержит мембранный регулирующий клапан 1, корпус которого разделен мембраной 2 на входную 3 и управляющую 4 камеры, дилатометрический датчик температуры 5, прямой трубопровод 6. Усилитель в виде сопла 7 и заслонки в виде пружинистой ленты 8, размещенной в корпусе 9 с предварительным прогибом на двух опорах, первая 10 размещена на торце дилатометрического датчика температуры, вторая опора 11 связана с винтом настройки 12. Сопло 7 соединено первой импульсной трубкой 13 с управляющей камерой 14, на которой установлен дроссель 15. Охладитель 16 включен последовательно с дросселем 15. 1 з. п. ф-лы, 1265730

Формула и !Об)ретекия

Составитель Н. Мирная

Реда кто р Е. П апп Техред И. Верес Корректор И/ Муска

Заказ 5662/44 Тираж 836 Подл ис кое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение DTIH)0,IT!.1! к ):1) Омат яке и может быть применено Б узлах вводов тепловых сетей в жилые здания и т. д. Для приготовления горячей воды на бытоныс и н1)оизводствс11ные нужд1>1 (Горя K .0 водосняг1женис -- ГВС) .

Цель изобретения — — повышение надежности и долговечности регулятора.

На чертеже показана принципиальная схема регулятора температуры для горячего

БодОСнабжсния. !О

Регулятор температуры для горячего водоснабжения содержит мембранный регулирующий клапан 1, корпус которого разделен мембраной 2 на входную 3 и управляющую 4 камеры, дилатометрический датчик 5 температуры, установленный в прямом трубопроводе 6. Усилитель выполнен в виде сопла 7 и заслонки, выполненной в виде пружинистой ленты 8, размещенной в корпусе 9 с предварительным прогибом на двух опорах, первая 10 из которых расположена на торце дилатометрического датчика температуры, вторая опора 11 связана с винтом 12 настройки. Сопло 7 соединено первой импульсной трубкой 13 с управляющей камерой 4, соединенной с входной камерой 3 второй импульсной трубкой 14, на которой установ- 25 лен дроссель 15. Последовательно с дросселем установлен охладитель 16. Входная камера 3 соединена трубопроводом 17 с источником (не показан) горячей воды. После регулирующего органа 18 входная камера соединена трубкой 19 с прямым трубопроводом 6. Пластина дилатометрического датчика температуры изготовлена из материала с большим, чем у стали (из которой выполнен трубопровод 6), коэффициентом линейного расширения, например из полиэтилена или винипласта. Для предотвращения продольного прогиба пластины с обеих сторон ее с небольшим зазором установлены металлические пластины 20.

Регулятор работает следующим образом.

При расходе воды из прямого трубопровода 6 на нужды горячего водоснабжения ее температура может уменьшаться ниже заданной, например 60 С. В этом случае пластина дилатометрического датчика 5 температуры начинает сжиматься, а пружинистая лента 8 за счет собственной упру- 4s гости и давления воды в сопле 7 выпрямляется. При этом образуется зазор между соплом и пружинистой лентой. Через этот зазор и через элементы 13, 4, 15, 14 и 16 появляется расход воды. При этом на дросселе 15 образуется перепад павле!1ня.;1 давление в уира Бляющеи амере 4 на I и н l сТ понижаться при нсизмен1гом давлении во входной камере 3. Так образуется !Неро)гад давления IIa мембране 2. За счет )того рсI улируюп1ий орган 18 отходит от торца -: рубки 7 и вода из источника горячей вс)ды 1.о трубкам 19 и 17 начинает поступать в прямой трубопровод, повышая температуру воды, поступающей на ГВС. Таким образо поддерживается постоянство температуры воды на ГВС.

Настройка регулятора на заданную температуру воды на ГВС осуществляется с помощью винта 12. Неравномерность поддержания температуры воды на ГВС регулируется с помощью дросселя 15 изменением его проходного сечения. Чем меньше это сечение, тем чувствительней регулятор к изменению температуры. Но при очень малом сечении дроссель может засоряться, а также может появиться пульсирующий режим работы регулятора.

Понижение температуры воды в охладителе 16 необходимо для предотвращения возникновения давления насыщения в управляющей камере 4 при понижении давления на дросселе 15.

Простота конструкции и настройки регулятора температуры для горячего во к)снаб— жени я Обсспсч н Бают его íà;1eжность р або гы и долговечность.

1. Регулятор температуры для горячего водоснабжения, содержа ш и и мембра нный регулирующий клапан, корпус которого разделен мембраной на входную и управляющую камеры, дилатометрический датчик температуры, установленный в прямом трубопроводе, и усилитель, отличающийся тем, что, с целью повышения надежности и долговечности регулятора, усилитель выполнен в виде сопла и заслонки, выполненной в виде пружинистой ленты, размещенной на двух опорах, первая из которых расположена на торце дилатометрического датчика температуры, вторая опора связана с винтом настройки, а сопло соединено первой импульсной трубкой с управляющей камерой, соединенной с входной камерой второй импульсной трубкой, на которой установлен дроссель.

2. Регулятор по п. 1, отличающийся тем, что он снабжен охладителем, включенным последовательно с дросселем.



www.findpatent.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
