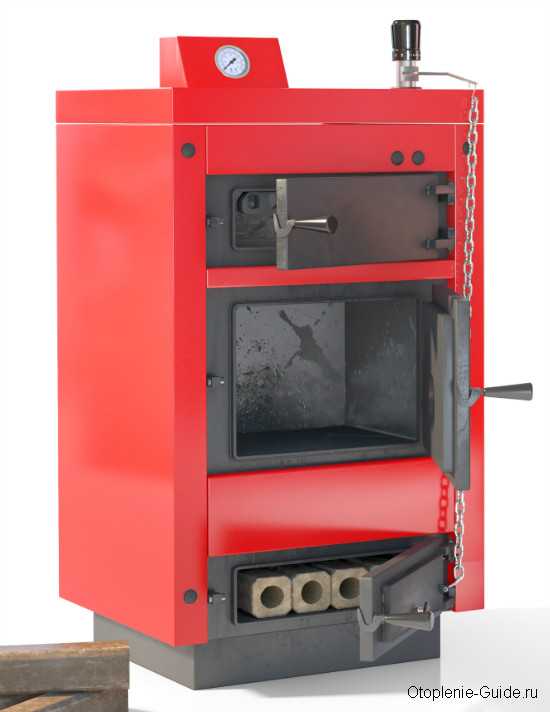

Регулятор тяги для твердотопливных котлов инструкция – Устройство и монтаж регулятора тяги для твердотопливных котлов

Содержание

выбор, установка и настройка своими руками

В любом оборудовании для отопления помещений, которое работает на дровах, угле или другом твёрдом топливе, необходимо устанавливать приспособление для регуляции интенсивности работы. В классическом варианте таких устройств контроль температуры требуется выполнять вручную с помощью закрывания или открывания дверцы зольника, специальной заслонки и тому подобного. Но для автоматизации процесса необходимо установить регулятор тяги для твердотопливных котлов.

На любое оборудование для отопления помещений необходимо устанавливать приспособление для регуляции температуры

Принцип действия

Изменяет автоматически температуру котёл благодаря, прежде всего, термостату, помещённому в цилиндрический корпус. С помощью ручки и цепи корпус, в свою очередь, механически прикреплён к дверце зольника. Сам термостатический элемент выглядит как колба, наполненная жидкостью, которая существенно расширяется при нагревании. Термостат находится снизу цилиндрического корпуса, непосредственно в той части, что присоединяется к водяному контуру котла, поэтому элемент контактирует с теплоносителем.

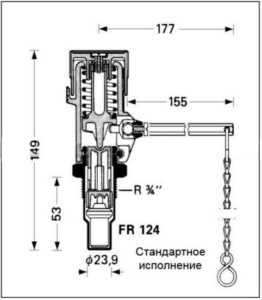

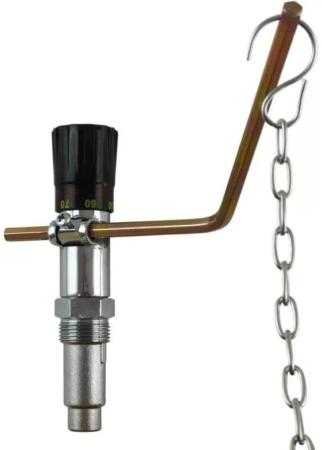

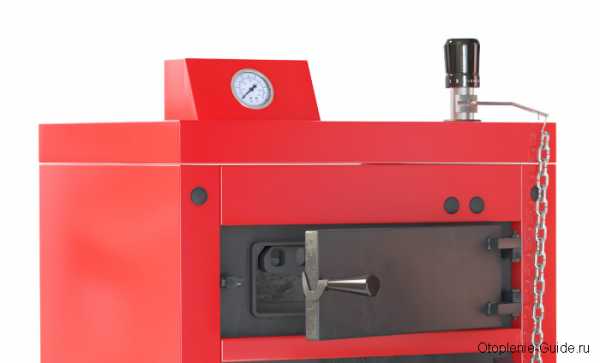

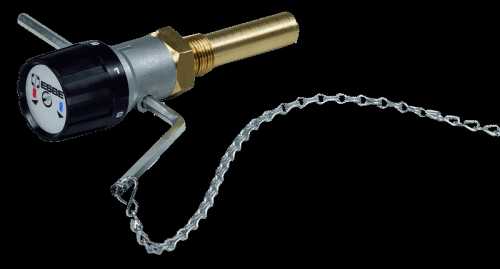

Так выглядит самая распространенная модель датчика тяги для твердотопливных котлов

Технологически работа регулятора выглядит следующим образом:

  • при увеличении температуры датчик (термостат) реагирует на неё и ослабляет пружину, расположенную внутри цилиндрического корпуса, которая, в свою очередь, соединена с рычагом и цепью;
  • рычаг опускается и соответственно закрывается заслонка, а тяга уменьшается;
  • в связи с тем, что воздуха становится меньше, горение замедляется;
  • процесс повторяется.

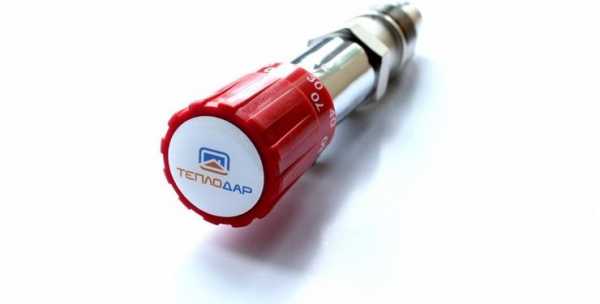

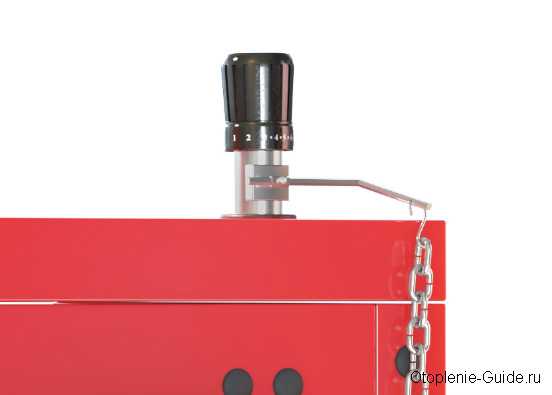

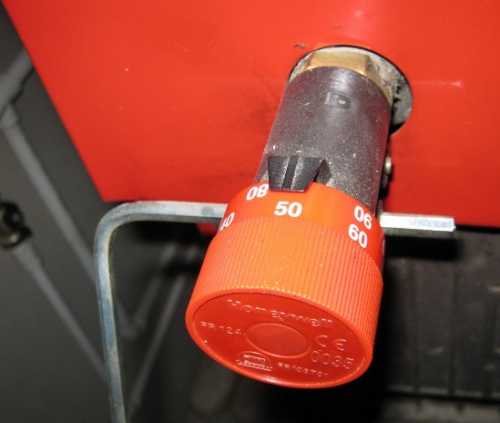

На цилиндрическом корпусе устанавливается рукоятка регулировки температуры. Если выставить определённое ограничение, то рычаг не будет опускаться ниже этой нормы, поэтому и температура не будет уменьшаться.

Кроме механических вариаций регулировщиков температуры, есть и автоматические. Они имеют дополнительно вентилятор для нагнетания воздуха. Но, в отличие от механических, требуют подключения к сети.

Функция регуляторов

Регулятор температуры выполняет очень важную функцию в твердотопливных котлах. Все агрегаты на дровах или угле в обязательном порядке должны иметь водяную рубашку. Если температуру воды не регулировать, то она попросту закипит, поэтому механические или автоматические регуляторы — очень важный и необходимый элемент твердотопливного котла.

Автоматические термодатчики защищают котёл от перегрева, поломок, тем самым предотвращают взрыв котла.

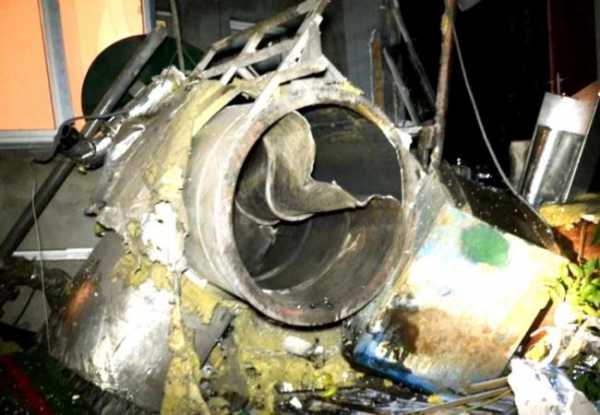

Если вода закипает, давление повышается, происходит взрыв. Поэтому, если твердотопливный котёл имеет только ручную заслонку для регуляции температуры, он представляет собой устройство повышенной опасности. Альтернатив — установка дополнительной ёмкости, куда будет уходить лишнее тепло, но такой вариант не идеален и может давать сбои, хотя как-то будет защищать котёл от перегрева.

Автоматический регулятор тяги для твердотопливных котлов будет выполнять всю работу за человека без его непосредственного участия. Он в нужное время закроет на необходимый уровень заслонку и не допустит закипания воды в рубашке устройства. Нужно учитывать и то, что температура некоторое время ещё будет возрастать, но процесс увеличения градусов остановится.

Кроме основных преимуществ регулятора тяги, есть и другие:

  1. С помощью регулятора можно установить максимальную температуру. Особенно это удобно осенью или ранней весной, когда температура необязательно должна держаться в пределах +80…+90°С. Можно установить +60°С, и этого будет достаточно.
  2. При закрытии заслонки уменьшается скорость горения, это способствует экономии на топливе. Но такие действия немного снижают КПД устройства.

Иногда в качестве альтернативы устанавливают предохранительный клапан, который срабатывает при высоком давлении. Но такой способ не панацея, так как через 2−3 срабатывания клапан зачастую начинает течь от перегрузки, поэтому идеальным вариантом будет установка регулятора тяги на котёл.

Советы по выбору прибора

В специализированных магазинах есть огромный выбор твердотопливных котлов. И, как ни странно, даже сегодня можно найти модели без автоматики. Большинство таких «древних» устройств оборудованы только гильзой, вмонтированной внутрь теплообменника. Установка регулятора тяги на твердотопливный котёл такого типа обязательна. Это предотвратит повышение температуры до критической и сделает конструкцию более безопасной.

В связи с этим необходимо обращать внимание на наличие в конструкции гильзы и заслонки, поднимающейся вверх.

При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:

  • мощность термостата должна соответствовать весу створки для её успешного поднятия;
  • возможность регулирования температуры лучше выбирать в диапазоне от +60 до +90°С;
  • угла поворота рычага должно хватать на полное открытие и закрытие створки;
  • резьба в котле должна соответствовать резьбе регулятора тяги, чтобы свободно скрепить две части вместе.
Процесс отопления с использованием современных механизированных и автоматических регуляторов тяги стал на сегодняшний день легким и удобным

При выборе регулятора следует также обратить внимание на положение, в котором он может работать, так как гильза может быть расположена сбоку или сверху. Есть модели, которые могут работать в любом положении.

Установка и настройка

При установке заводского или самодельного регулятора тяги для котла необходимо слить всю жидкость с водяного контура. Если в системе есть закрывающиеся краны, то сделать это несложно, и никаких проблеме с установкой не возникнет. Если таких кранов нет, то сливать нужно будет всю воду или антифриз.

Установить регулятор в котёл несложно. Достаточно выкрутить с гильзы заглушку и вкрутить на её место регулятор.

Чтобы настроить конструкцию, необходимо следовать таким рекомендациям:

  1. Зажечь котёл.
  2. Открыть дверцу, не присоединяя цепочку регулятора.
  3. Рукоятка выставляется на ограничение нужной температуры, к примеру, +80°С.
  4. Когда температура поднимется до +80°С, необходимо прикрепить цепь к заслонке, при этом она должна быть закрыта максимум на 2 мм.
  5. Зафиксировать конструкцию.

Дальше работа конструкции проверяется от максимальной до минимальной температуры.

Таким образом, можно сделать вывод, что лучше иметь примитивную автоматику для твердотопливного котла, чем вообще её не иметь. Устройство монтируется несложно, стоит немного, а предохраняет от взрыва достаточно хорошо.

‘; blockSettingArray[0][“setting_type”] = 1; blockSettingArray[0][“element”] = “h2”; blockSettingArray[0][“elementPosition”] = 1; blockSettingArray[0][“elementPlace”] = 1; blockSettingArray[4] = []; blockSettingArray[4][“minSymbols”] = 0; blockSettingArray[4][“minHeaders”] = 0; blockSettingArray[4][“text”] = ‘

‘; blockSettingArray[4][“setting_type”] = 5; blockSettingArray[9] = []; blockSettingArray[9][“minSymbols”] = 0; blockSettingArray[9][“minHeaders”] = 0; blockSettingArray[9][“text”] = ‘

‘; blockSettingArray[9][“setting_type”] = 6; blockSettingArray[9][“elementPlace”] = 90; var jsInputerLaunch = 15;

kaminguru.com

Как установить регулятор тяги на котел: схема установки

Неоднородное и сложное понятие, включающее в себя несколько факторов, является сила тяги. Этот параметр должен находиться на высшем уровне для того, чтобы аппарат работал стабильно. На то, как генерируется энергия, и горит топливо оказывает влияние нормативное отклонение показателей силы тяги. Чаще всего хозяева твердотопливных котлов сталкиваются с такой проблемой, если наблюдаются нарушения в монтажных работах. Предусмотрительные люди вместе с оборудованием приобретают регулятор тяги для того, чтобы не сталкиваться с такой проблемой.

Как правильно установить регулятор тяги на котел

Содержание статьи

Термостат один из самых главных элементов в регуляторе тяги. Он находится внутри цилиндрического корпуса, он имеет механическую связь с рычагом и цепочкой. Термостат имеет вид герметичной колбы, внутри нее термочувствительная жидкость, которая расширяется во время нагревания. Элемент находится непосредственно с той стороны, которая контактирует с оборудованием.

Что потребуется для установки

Для установки регулятора тяги в твердотопливный котел потребуется:

  • самодельный или приобретенный регулятор тяги;
  • твердотопливное оборудование;
  • инструменты;
  • саморезы.

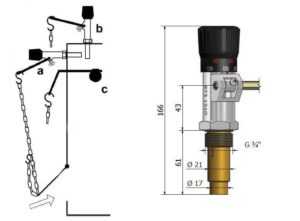

Схема установки регулятора

Регулятор соединяется со штуцером в котле внутренней и наружной резьбой. Для уплотнения резьбы используется специальный герметик. В зависимости от того куда направлен наконечник стерженька производится установка прибора.

Транспортировочную трубу изготовленную из пластика убирают из оборудования. На ее место передней стороной устанавливается шестигранный рычаг. В нем не должно быть отверстия. Во время затягивания винта при фиксации стерженька необходимо следить за тем, чтобы его плечо находилось близко к горизонтально расположенному шестиграннику, а противоположный конец должен располагаться выше цепи котловой дверцы. В отверстие рычага регулятора вставляется большой крючок, который неподвижно соединен с цепочкой. Свободный крючок должен соединить оставшийся конец цепочки. После этого проверяется (с помощью поворота кнопки), свободно ли двигается рычаг и цепочка. Если устанавливать регулятор горизонтально, то необходимо выравнивать его по белой шкале. По красной шкале ориентируются при установке прибора в других положениях.

Важно! Устанавливать прибор необходимо именно так, как написано в инструкции, среднего решения не должно быть ни в коем случае.

Как настроить регулятор после установки

Для того чтобы правильно настроить прибор после его установки необходимо в точности следовать пошаговой инструкции:

  1. Дверцу котла открыть и не закрывать цепочкой. Это делается для того, чтобы впустить воздух.
  2. Винт-фиксатор на регулировочной рукоятке ослабляется.
  3. Рукоятка вставляется на необходимый температурный режим, к примеру, 650С.
  4. Ведется наблюдение за термометром на твердотопливном котле после того, как отметка достигнет 650С необходимо присоединить цепной провод к заслонке. Главное, полностью не закрывать заслонку. Она всегда должна находиться приоткрытой на пару миллиметров.
  5. Затягивается винт-фиксатор.

Важно! У цепочки есть свободный ход, но он не должен превышать 1 мм.

После этого прибор проверяется во всех режимах, даже на самом максимальном. Главное помнить, что между проверками должно пройти время, так как твердотопливный котел нагревается и не всегда успевает остыть. Для получения максимально эффективного результата необходимо переждать некоторое время, чтобы не сбивались температурные режимы.

Уголь или дрова угасают постепенно поэтому твердотопливным термогенераторам необходимо чуть больше времени для остывания, чем другому аналогичному оборудованию.

Как правильно выбрать регулятор тяги

Современный рынок предлагает большое количество моделей твердотопливных котлов. Но не все они оснащены автоматикой. В таких моделях гильза вмонтирована прямо в теплообменник. Такие котлы обязательно нужно укомплектовать регулятором тяги.

Для того чтобы правильно выбрать механический прибор тяги необходимо придерживаться следующей инструкции:

  1. Для успешного поднятия створки нужно, чтобы ее вес и мощность термостата соответствовали.
  2. Температурный диапазон должен быть в пределах 60-800С.
  3. Рычаг должен иметь угол поворота такой, чтобы хватило полностью закрыть и открыть створку.
  4. Резьба в котле и регуляторе тяги должны соответствовать друг другу, чтобы их можно было соединить.

Внимание! Гильза на оборудовании может быть расположена сверху или сбоку, поэтому очень важно выбирать регулятор с правильным режимом работы. Разработаны модели, у которых работа может производиться в любом положении.

Функции оборудования

В котле с твердым топливом температура играет очень важную роль, поэтому нужен терморегулятор. Такое оборудование оснащено водяной рубашкой. Для того чтобы вода в агрегате не закипела в него необходимо вмонтировать автоматический или механический регулятор тяги.

Если в таком оборудовании закипит вода, то оно может взорваться, так как происходит повышение давления. При установлении механического регулятора придется постоянно за ним наблюдать. Если установить автоматическое оборудование на твердотопливный котел, то человеческого вмешательства не потребуется.

setafi.com

Регулятор тяги для твердотопливных котлов своими руками

Для полноценного и налаженного функционирования всей установленной системы домашнего отопления не является достаточным только собрать все комплектующие и приобрести от проверенного поставщика качественное топливо.

Что такое регулятор тяги?

Очень важно продумать и создать те условия, при которых процесс горения протекает исключительно по заданной до этого схеме с требуемым объемом выделения тепла.

Принцип работы регулятора тяги для твердотопливного котла – контроль за непосредственной подачей нужного объема чистого воздуха в установленную камеру сгорания.

Принцип работы тяги твердотопливного котла

Для правильного и максимального поддержания пламени надо, чтобы кислород был в нужном количестве, так как без него любое пламя сразу же затухает. С помощью небольшого регулятора можно достаточно четко и своевременно проконтролировать поступление газа к самой горелке.

Особое внимание обращается и на то, чтобы заправленное в устройство топливо возгоралось в нужном установленном режиме, не вызывая риска воспламенения и, конечно, затухания. Горючее, которое подобрано для любого твердотопливного котла, должно полностью исчерпать свои полезные свойства перед трансформацией в золу.

Итак, как установить регулятор тяги для твердотопливных котлов? Каковы основные принципы и особенности работы данного устройства?

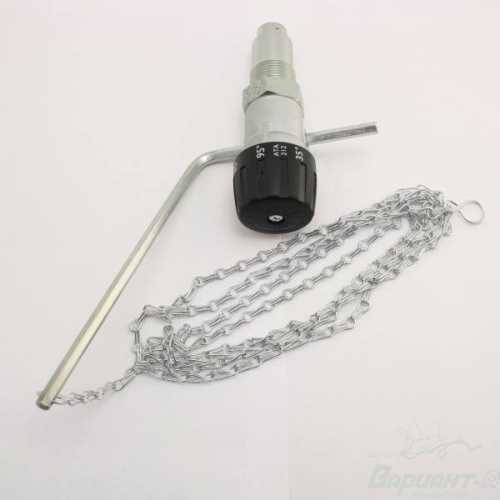

Конструкция современного регулятора тяги

Внешне данное устройство представляет собой некий поплавок небольшого размера, который привязывается к прочной металлической цепочке. Можно сказать, что контроль и регулировка приспособления запросто осуществляется буквально одним движением руки.

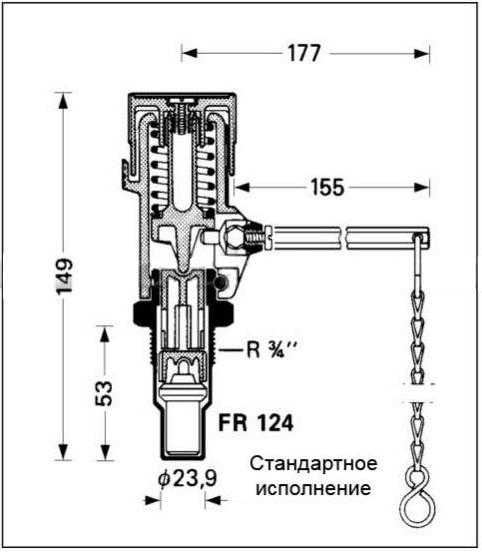

Регулятор тяги в разрезе

Важно! Регулятор тяги устроен так, что его механизм чувствительно реагирует на перемены в своем положении, поэтому пользоваться им надо с повышенной осторожностью и внимательностью.

Если очень сильно передвигать регулятор по отношению к его начальной точки фиксации, можно спровоцировать довольно неожиданные и неприятные последствия. В процессе отопления каждая деталь должна быть под бдительным контролем самого пользователя. Никаких мелочей и нюансов не может быть в этом вопросе, так как от правильности действий зависит безопасность всего дома и людей, которые в нем проживают.

Регулятор тяги для твердотопливных котлов своими руками можно быстро и качественно изготовить даже в своем гараже. Для воплощения этой идеи потребуется минимальное количество расходных материалов и достаточно простой набор основных инструментов, которые есть в каждом доме. Сама работа займет у вас буквально несколько часов.

Конструкция современного регулятора тяги

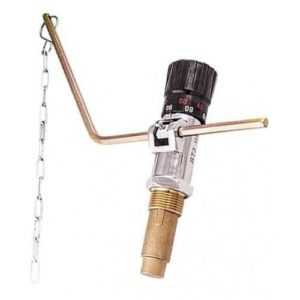

Механизм будет состоять из таких элементов:

  • Сам корпус регулятора, который изготавливается из прочного и надежного металла.
  • Головка устройства, выполненная из пластика.
  • Гильза, которая производится из латуни или же другого материала, который является термостойким.
  • Рычаг из хорошего металла, позволяющий придавать управляющее воздействие.
  • Цепочка, прикрепленная к рычагу, послужит для непосредственного управления механизмом.

Регулятор тяги для твердотопливных котлов, инструкция по сбору деталей которого довольно проста, делается самостоятельно без особого труда. Найти элементы устройство достаточно просто – они могут повстречаться даже в вашем гараже. Основная задача состоит в том, чтобы хорошо обточить гильзу. Она должна идеально сесть в предназначенное для нее отверстие, а не быть слишком большой или слишком маленькой. Когда размер гильзы подобран неудачно, начинаются проблемы с управлением подачи кислорода.

Установка подготовленного регулятора тяги

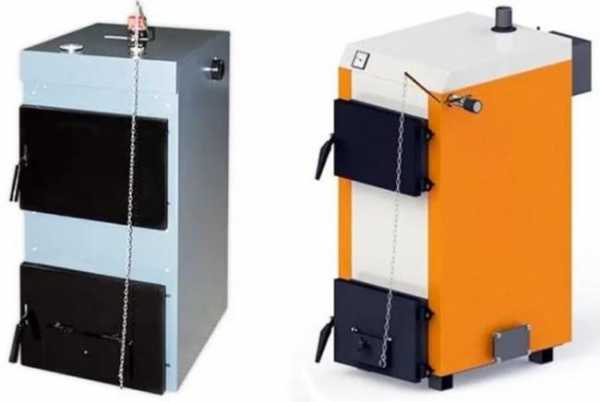

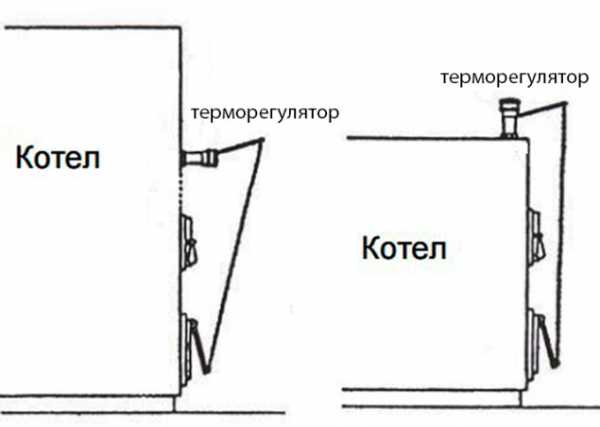

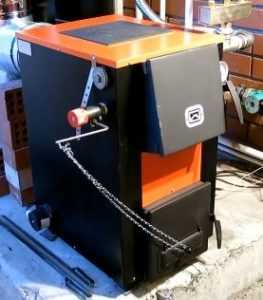

Расположение регулятора на самом котле может быть строго вертикальным или же горизонтальным. Данный фактор напрямую зависит от того, где предусмотрено небольшое отверстие для последующей установки.

Монтаж регулятора выполняется быстро и очень легко

Монтаж регулятора выполняется быстро и очень легко:

  • Горизонтальный вариант. Винт для фиксации располагается в верхнем положении.
  • Вертикальный вариант. Винт для фиксации располагается с другой стороны.
  • Когда вы достаете сам регулятор из его упаковки, можете заметить, что рычажок снят. Так упаковка выглядит более компактной. Рычаг фиксируется винтом в нужном положении, чтобы само крепление находилось именно в плоской части.

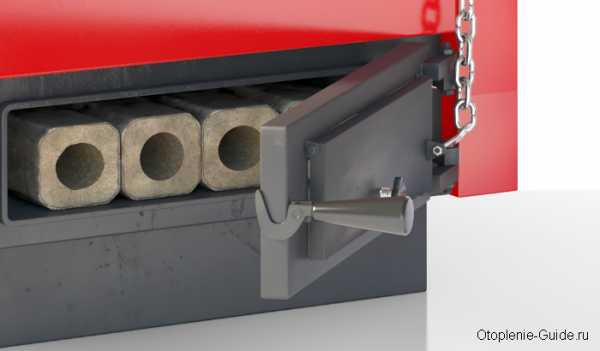

  • Цепь крепится так, чтобы положение между воздушной заслонкой и рычагом было исключительно вертикальным. Для начала закрепляется цепочка к рычагу, а фиксация непосредственно к заслонке необходима при настройке устройства.

Важно! В любой инструкции к регуляторам разных модификаций указана максимальная масса заслонки, которая допускается при активном использовании регулятора тяги. На данный фактор надо сразу обращать свое внимание.

Процесс настройки

До непосредственной регулировкой механизма вам потребуется убедиться в том, что абсолютно никакой фактор не является помехой специальной заслонке: она свободно может открыться и закрыться. Как отрегулировать регулятор тяги для твердотопливных котлов?

  1. Установите необходимую вам температуру на закрепленной рукоятке устройства. Для этого используется шкала, которая зависит от расположения регулятора – строго вертикального или же строго горизонтального.
  2. Разогрейте топливо в самом котле до выбранной и установленной заранее температуры, проконтролировав процесс термометром.
  3. Сейчас заслонка находится в открытом положении.
  4. Когда вы добились необходимой температуры, закрепите цепочку так, чтобы заслонка осталась открытой на несколько миллиметров. Не забудьте проверить получившееся в результате натяжение прикрепленной цепи.
  5. С помощью специального крепкого винта закрепите расположение рукоятки.

Как отрегулировать регулятор тяги для
твердотопливных котлов?

Обратите внимание! В инструкциях, которые сопровождают устройство, есть специальные указания, которые значительно отличаются друг от друга. Всегда внимательно  придерживайтесь только тех рекомендаций, которые относятся к определенной модели приобретенного регулятора.

Сравнение механического и автоматического устройства

На практике очень часто применяются механические вариации регуляторов тяги. Все дело состоит в том, что система на автомате работает от постоянного электричества, что делает отопительную систему энергозависимой.

А в ситуации с установленной твердотопливной современной моделью данное обстоятельство становится значительной трудностью в процессе эксплуатации. Если сравнивать проблемы с получаемой пользой, соотношение выходит невыгодным для пользователя, которому придется постоянно контролировать электричество и оставаться без тепла, когда электроэнергия будет отключена.

Регулятор тяги

Не стоит платить в несколько раз больше и приобретать дорогие аналоги, так как на котлах может идеально и надежно работать качественная система без продвинутого управления электронного типа. Даже в момент отключения напряжения сам владелец дома сможет достаточно легко менять параметры устройства, а сам котел продолжит свою работу без всяческих сбоев и нареканий.

prokommunikacii.ru

Регулятор тяги для твердотопливных котлов, выбираем подходящий

Твердотопливные котлы просты в исполнении и надежны. Однако конструкция не предусматривает никакой автоматики, и за процессом горения приходится постоянно следить.

Топливо сгорает неравномерно, возможен внезапный перегрев котла, либо наоборот: остывание. Наибольшая проблема – перегрев водяной рубашки, при котором возможно закипание теплоносителя. Это может привести к взрыву котла.

Для поддержания тяги необходимо вручную открывать и закрывать клапан подачи воздуха (дверцу зольника). Это неудобно, и не всегда возможно – не будете же вы постоянно сидеть возле печки. Процесс оптимизирует регулятор тяги для твердотопливных котлов. Он повышает экономичность (топливо сгорает эффективно) и безопасность (исключен перегрев воды в рубашке).

Для чего нужен регулятор тяги?

Интенсивность горения зависит не только от качества топлива. Необходимо обеспечить приток холодного свежего воздуха, насыщенного кислородом. Для этого в нижней части котла предусмотрен клапан подачи воздуха. В некоторых моделях его функцию выполняет дверца зольника.

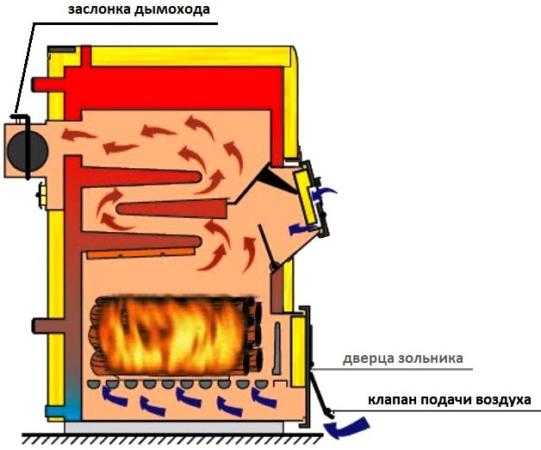

Как это работает:

Манипулируя заслонкой дымохода и клапаном подачи воздуха, можно добиться интенсивной вертикальной тяги. Нагретые продукты горения (включая углекислый газ) естественным путем поднимаются по дымоходу, создавая в топке эффект разрежения.

Свежий воздух, насыщенный кислородом, всасывается через нижний клапан, поддерживая горение топлива. При максимальной тяге поддерживается высокая температура, топливо быстро сгорает. Во-первых, это не экономично. Во-вторых, существует риск закипания воды в котле.

Если тяга слабая, топливо не будет разгораться, теплоноситель останется холодным. В некоторых случаях (при неблагоприятных погодных условиях), для ускоренного розжига котла используют принудительное нагнетание воздуха. Например, с помощью вентилятора.

Любой экономный хозяин хочет поддерживать процесс длительного горения, когда топливо расходуется равномерно. Для того, чтобы не тратить время на постоянный контроль, твердотопливные котлы оснащаются автономным регулятором тяги.

Обычно в базовую комплектацию устройство не входит. Чтобы поддерживать нормальную комнатную температуру, регулятор устанавливается самостоятельно, как дополнительная опция.

Принцип работы регулятора

Поскольку подача воздуха в топку регулируется механически – с помощью клапана или зольной дверцы, необходим привод, который обеспечит необходимый угол открывания заслонки. Именно так работает регулятор тяги для котла.

В топочной камере устанавливается датчик температуры, который передает исполнительному устройству команду на открытие (закрытие) воздушного клапана. При сильном нагреве – заслонка прикрывается, уменьшая интенсивность горения.

Как только температура нормализуется – клапан снова открывается, раздувая пламя. При высокой скорости реакции, регулятор тяги для твердотопливных котлов многократно повышает экономичность. Топливо горит только тогда, когда это действительно необходимо.

Регуляторы тяги для котлов: существующие типы и их отличие

Существует множество способов поддержания заданной температуры в топке. По принципу действия, конструкции регуляторов делятся на два типа:

Механический регулятор тяги

Принцип действия основан на способности некоторых материалов расширяться и сжиматься при изменении внешней температуры.

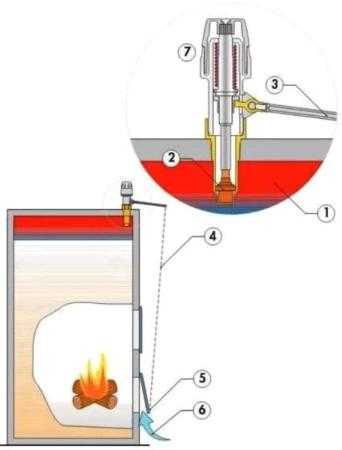

Датчик и механизм привода объединены в одном корпусе. Регулятор горения котла устанавливается в верхней части топки (1), где температура достигает максимального значения. Датчик представляет собой герметичную емкость со штоком.

Внутри жидкость, которая меняет объем под воздействием температуры (2). На шток давит пружинный механизм, соединенный с рычагом управления заслонкой (3). В холодном состоянии шток максимально утоплен, под давлением пружины.

Рычаг (3) находится в верхней точке. С помощью цепи (4) рычаг соединяется с воздушным клапаном (зольной дверцей). Клапан (5) находится в открытом состоянии, насыщенный кислородом воздух (6) поступает в топку. Топливо горит с максимальной интенсивностью.

При повышении температуры, жидкость в датчике расширяется, и преодолевает давление пружины. Рычаг (3) начинает опускаться, и цепь (4) закрывает воздушный клапан (5). Тяга уменьшается, интенсивность горения снижается. Цикл повторяется постоянно, вслед за колебаниями температуры.

С помощью винтового регулятора (7) можно корректировать силу сжатия пружины, устанавливая порог срабатывания датчика.

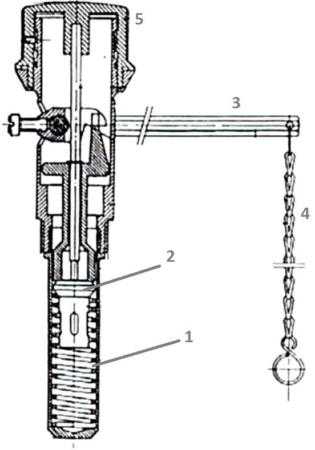

Следующий вариант механического регулятора использует биметаллическую пружину.

Под воздействием температуры, пружина (1) меняет положение штока (2). Он в свою очередь двигает управляющий рычаг (3). Как и в первом варианте, заслонкой управляет цепь (4). Эта конструкция также может настраиваться: с помощью винтовой рукоятки (5) меняется усилие на пружине.

В обоих случаях грубая калибровка производится перестановкой звеньев цепи в точке крепления (ее можно удлинить или укоротить).

Преимущества механических регуляторов в их автономности. Достаточно один раз отрегулировать температуру: синхронизировать угол открывания клапана, и можно не беспокоиться за тягу в котле. К достоинствам можно отнести и невысокую стоимость.

Есть и недостатки:

  • Датчик работает на основании температуры в топке, нет связи с реальной температурой в помещении. То есть, регулятор работает условно. При изменении погодных условий (когда температуру теплоносителя можно снизить), приходится заново калибровать регулятор тяги.
  • Главная проблема – невысокая точность и инертность. Это конструктивная особенность, улучшить показатели невозможно.

Вне зависимости от конструкции, большинство механических регуляторов выглядят так:

Электронный регулятор тяги

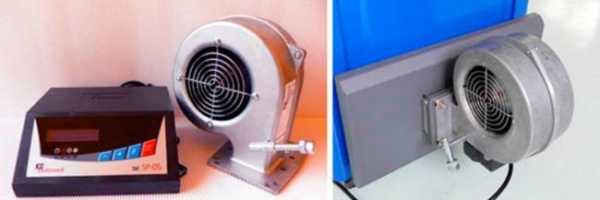

Для любителей полной автоматизации и высокой точности управления – предлагаются электронные блоки управления. Автоматический регулятор тяги отслеживает не только температуру в топке, но и контролирует теплоноситель. Можно настроить модуль на температуру воздуха в помещении.

Базовая конфигурация включает в себя блок управления, оснащенный датчиками температуры, и вентилятором. То есть, кроме регулирования естественной тяги (с помощью заслонки), можно гнать кислород принудительно. Это повышает эффективность горения, особенно при неблагоприятной погоде.

В зависимости от комплектации (соответственно и стоимости), электронный регулятор оснащается различным количеством датчиков. Меняются и функции: можно запрограммировать экономный режим, или напротив: быстрый прогрев помещения. Например, если вы приехали зимой на промерзшую дачу.

Вам остается лишь подбрасывать топливо (некоторые датчики подают сигнал, когда дрова или уголь заканчиваются). Есть даже системы автоматической подачи твердого топлива, но это тема другой статьи.

Преимущества очевидны: высокая точность, возможность контроля за температурой в помещении, множество дополнительных функций. Есть возможность усилить тягу с помощью вентилятора. Можно подключить к модулю управления циркуляционный насос теплоносителя.

Недостатки:

  • Разумеется, стоимость. За удобства придется доплатить.
  • Еще одна серьезная проблема – энергозависимость. Если пропала электроэнергия – вся эта интеллектуальная система перестает работать. Можно подключить источник бесперебойного питания, но это еще больше увеличит стоимость комплекта.

Установка и настройка регулятора тяги на твердотопливный котел своими руками

Конструкция позволяет подключить устройство самостоятельно, нет необходимости тратить деньги на вызов специалистов.

Монтаж механического регулятора

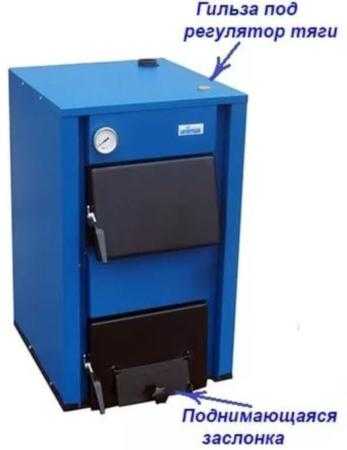

Большинство твердотопливных котлов изначально рассчитаны на эту опцию. В верхней части корпуса должна быть монтажная гильза стандартного размера.

В таких котлах заслонка сразу оптимизирована для подключения тяги. Вам остается вытащить заглушку из гильзы, установить регулятор, и соединить цепь с поднимающейся заслонкой.

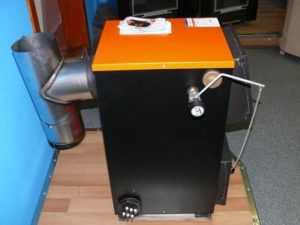

В зависимости от расположения гильзы, регулятор может быть установлен вертикально или горизонтально – на качество работы это не влияет.
Затем, регулируя натяжение цепи и положения винтовой рукоятки, производится калибровка. Это может занять много времени – до нескольких дней. Вы должны понять, как меняется температура в помещении, в зависимости от настройки.

Установка механического регулятора тяги – видео инструкция

Подключение и регулировка электронного модуля

Блок управления может устанавливаться где вам удобно: насколько хватит соединительного кабеля. Главная сложность – монтаж вентилятора. Его можно врезать в заслонку, или установить переходную пластину из негорючего материала.

Настройка датчиков производится по инструкции, которая есть в комплекте. В любом случае, окончательная калибровка выполняется после ходовых испытаний в течение нескольких дней.

Работа котла с электронным регулятором тяги Unister – видео

Разумеется, при использовании электронного регулятора, необходимо позаботиться о бесперебойном энергоснабжении.

obinstrumente.ru

конструкция, установка и настройка регулятора тяги своими руками

Самостоятельная работа в любой сфере — постоянная экономия денежных средств, получение удовольствия от процесса и зачастую удовлетворительный результат. Установить и произвести настройку тяги не считается трудоёмким делом. Однако стоит учитывать некоторые нюансы и знать точный алгоритм действий. Регулятор тяги для твердотопливных котлов своими руками — в данной статье будет идти речь об этом.

Основная информация — конструкция

Содержание статьи

Конечно же, предварительно необходимо понимать, с чем имеем дело и для чего нужен сам регулятор. Прежде всего, считается важным обеспечить приток холодных воздушных масс. Они должны быть насыщенными кислородом. Чтобы снабдить присутствием, устанавливается на нижнюю часть специальный клапан. Что касается принципа работоспособности, так это необходимость в наличии привода. Причём именно он будет гарантировать образование угла для открывания заслонки.  Говоря о топочной камере, стоит упомянуть о датчике температуры. Последний из них передаёт сигнал устройству, чтобы тот открыл или закрыл механизм. Однако если происходит довольно сильный нагрев, то заслонка немного прикрывается, что ведёт к снижению интенсивности процесса горения. При нормализации деталь вновь открывается и возобновляется деятельность по полной мере. Таким образом, следует упомянуть об экономии топлива, поскольку оно горит только тогда, когда это действительно нужно для конструкции.

ВНИМАНИЕ! Для каждого котла подбирается индивидуальный регулятор.

Регуляторы могут быть:

  • Механический.
  • Электронный.

Установка регулятора тяги своими руками

Итак, что же понадобится для выполнения работы:

  • Стальная пружина.
  • Лист, толщина которого должна быть около 3–5 миллиметров.
  • Цепочка.
  • Алюминиевые трубы в количестве двух штук.
  • Кран.

Когда все необходимые предметы собраны, можно приступать к основному ходу работы:

  • К стенке агрегата нужно расположить две трубы на максимально близкое расстояние.

СПРАВКА! Причём одну из них следует поставить краном и первым рычагом, а вторую — между обычным рычагом и изделием с пружиной.

  • Следующим этапом стоит соединить цепочку с деталью, которой присуще заслонка.
  • Все возможные крепления надо вырезать с помощью болгарки. Это делается из стального листа.
  • Что касается оси рычага, так это местонахождения между крепёжными элементами и остальных деталей.

Благодаря такому алгоритму действий, обеспечивается следующий ход:

  • Изначально кран обеспечивает смещение каждой трубки.
  • Благодаря этому верхняя деталь нагревается, после чего рычаг поворачивается на необходимый угол.
  • Тем самым толкается второй рычажок.
  • Далее, составляющая системы опускает цепочку, что способствует наклонению заслонки.

Настраиваем регулятор тяги

В целом с помощью инструкции, которая прилагается в комплектации устройства, можно запросто разобраться с настройками конструкции. Однако, в случае её утери, предоставляется поэтапный список ходов:

  1. Для начала необходимо разжечь котёл. Потом открыть дверцу, но главное, не присоединять к ней цепочку. Это нужно для того, чтобы образовался доступ для воздушных масс.
  2. Затем ослабить винт, который фиксирует положение на регулировочном механизме.
  3. После чего можно выставить определённую температуру с помощью прокрутки рукоятки.
  4. Когда значение будет достигнуто, желательно прикрепить привод к заслонке. Она должна быть немного открыта.
  5. В завершение зафиксировать винт.

Главное — периодически следить за термометром и не спешить за изменениями настроек. Кроме этого, важно расстояние цепочки — менее 1 миллиметра. Некоторым моделям устройство свойственно некое запаздывание, так как теплоноситель неспособен молниеносно потухнуть.

setafi.com

Регулятор тяги для твердотопливных котлов

А А А

Котлы, использующие твёрдое топливо (уголь, дрова, торф и т.п.) занимают особую нишу на рынке отопительного оборудования. Они особенно востребованы (а иногда и незаменимы) в регионах, куда ещё не дошли блага цивилизации, такие как газ или электричество.

Регулятор тяги для твердотопливных котлов.

Эксплуатация котла данного типа не требует особых знаний или навыков (по большому счёту это та же печка), если котельное оборудование смонтировано и отрегулировано по всем правилам.

Прежде всего, должна быть обеспечена хорошая тяга дымовой трубы, так именно она играет ключевую роль не только в эффективной работе агрегата, но и в противопожарной безопасности. О тяге и механизме её регулирования и пойдёт речь.

Тяга дымохода: зачем она нужна как регулируется?

При сгорании твёрдого топлива образуются продукты горения. Часть из них остаётся в топке в виде золы, другая часть превращается в дым, который нужно вывести из помещения через трубу дымохода. Чтобы дым пошёл именно в трубу, а не в дом, нужно создать определённые условия, а именно хорошую тягу.

Тяга в дымоходе создаётся за счёт перепада температуры на его протяжении, то есть на входе и на выходе. Чем выше эта разность, тем сильнее вентиляционный эффект. Таким образом, за счёт тяги обеспечивается не только удаление дыма, но и вентиляция всего помещения.

Под хорошей тягой понимается не её сила, а её оптимальное значение. Слишком слабая тяга может привести к затуханию пламени в топке, слишком сильная – к неоправданно быстрому сгоранию топлива и, как следствие, к снижению КПД системы отопления. Вот почему регулировка тяги является существенным условием эффективной работы твёрдотопливного котла.

На силу тяги оказывают влияние три основных фактора: высота трубы, размер её поперечного сечения и количество кислорода, подаваемого в топочную камеру. Первые два фактора в данном случае не рассматриваются – это отдельный вопрос, который подробно освещается в справочной литературе. А вот третий фактор имеет непосредственное отношение к обозначенной теме.

Подачу воздуха в камеру сгорания котла можно регулировать вручную, регулярно открывая и закрывая дверцу зольника. Однако разумней будет доверить эту операцию автоматике, а именно регулятору тяги для твердотопливных котлов. Его задача – контроль над подачей нужного количества воздуха (а значит и кислорода) в топку. Тогда процесс горения будет протекать по заданной схеме, оптимизируя теплоотдачу заложенного в котёл топлива.

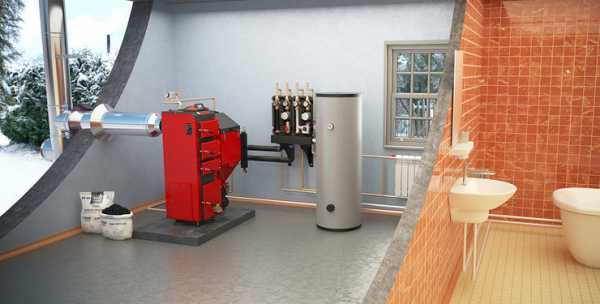

Котел на твердом топливе с регулятором тяги.

Автоматический регулятор тяги с механическим приводом

Механический регулятор тяги обеспечивает дозировку подачи воздуха в топочную камеру в зависимости от степени нагрева теплоносителя, благодаря чему меняется интенсивность горения топлива. Этим достигается существенная экономия энергоресурсов (от 15 до 30%, в зависимости от вида топлива) и поддержание заданной температуры. Преимущество данного прибора состоит в том, что он не требует подключения к электричеству, не сложен в исполнении и неприхотлив в эксплуатации.

Устройство и принцип работы

Как уже отмечалось, с конструктивной точки зрения регулятор довольно прост. Его основными частями являются:

  • корпус;
  • рычаг;
  • гильза;
  • рукоятка со шкалой;
  • терморегулятор;
  • металлическая цепочка.

Верхняя часть котла с регулятором.

В зависимости от конструкции котла регулятор устанавливается либо на верхней, либо на фронтальной, либо на боковой панели в специально предусмотренное для этого гнездо. При этом обеспечивается контакт гильзы с теплоносителем.

Находящийся в гильзе термостат реагирует на температуру теплоносителя и приводит в действие рычаг с закреплённой на нём цепочкой. Другой конец цепочки крепится к воздушной заслонке зольника, которая регулирует подачу воздуха в камеру сгорания.

При повышении температуры воды в отопительном контуре поступление находящегося в воздухе кислорода в топку ограничивается, за счёт чего интенсивность горения снижается. И наоборот, с понижением температуры приводной механизм открывает дверцу заслонки шире, увеличивая поступление кислорода и, соответственно, усиливая скорость сгорания топлива.

Критерии выбора

Для правильного выбора регулятора тяги для твердотопливных котлов нужно ознакомиться с его техническими параметрами, такими как:

  • температурный диапазон работы терморегулятора;
  • рабочий ход рычажного привода цепи, который следует сопоставить с перемещением заслонки зольника котла;
  • максимальное усилие, развиваемое цепным приводом регулятора – оно должно быть больше веса воздушной заслонки;
  • диаметр резьбового соединения, который должен совпадать с диаметром посадочного гнезда (в противном случае целесообразно заранее побеспокоиться о подходящем переходнике).

Нижняя часть котла.

Выбирая регулятор, грамотный покупатель обязательно поинтересуется, возможно ли заменить (отремонтировать) его приводной механизм без опорожнения системы отопления, так как не все модели регуляторов обладают этой функцией.

Автоматический регулятор тяги с электрическим приводом

Обладателей дорогостоящих твёрдотопливных котлов могут заинтересовать регуляторы горения с электроприводом, которые обладают более богатым функционалом и эстетикой по сравнению с механическими собратьями. В частности, эти приборы обеспечивают более точную регулировку тяги, позволяют получать уведомления о возникновении нештатной ситуации (в виде звукового сигнала или удалённой сигнализации), управлять циркуляционным насосом (если таковой установлен в системе отопления). На дисплее отражается текущая температура теплоносителя.

Для установки датчика температуры не требуется делать врезку в котёл или отопительный контур: его можно прикрепить на любой стороне агрегата либо на выходном трубопроводе с помощью специальной теплопроводной пасты. Воздушная заслонка приводится в движение шаговым двигателем, управляемым микропроцессором. Все настройки удобно выведены на три кнопки управления. Напряжение на блок управления подаётся через адаптер 220/6 В, потребляемая мощность находится в пределах 5 Вт.

Всё бы хорошо, но вот цена на автоматический регулятор тяги для твердотопливных котлов может составить до 25% стоимости самого котла. Стоит ли овчинка выделки – личное дело каждого.

Видео



Похожие записи:

otoplenie-guide.ru

Как установить, настроить регулятор тяги для котла на дровах? Важно!

Установка твердотопливного котла – это шаг к независимости от качества и стоимости коммунальных услуг, которые требуются для отопления жилища. После установки Вас мало будет касаться цена на газ, электроэнергию, ведь их потребление будет минимальным, но все же зависимость некоторая есть. Как минимум, автоматика твердотопливного котла работает за счет именно электроэнергии, а потому она важна для стабильной и безопасной работы котла. Дабы уменьшить зависимость твердотопливного котла от электричества, ставят регуляторы тяги. Они помогают регулировать процесс горения по уникальному принципу работы. Какое значение регулятора тяги для твердотопливных котлов, и как его можно установить? Сейчас все подробно расскажем!

Что такое регулятор тяги для твердотопливных котлов?

Регулятор тяги – это автоматика, предназначенная для контроля за горением и регулирования температуры. Уникальность данного прибора в том, что он полностью энергонезависим, а поэтому при отсутствии электроэнергии котел сможет продолжить работу и функционирование системы отопления будет стабильным. Регуляторы тяги устанавливаются на большинство твердотопливных котлов простого типа. В современных котлах используются уже более сложные и многофункциональные механизмы. Но эти так и остаются популярными из-за нескольких достоинств:

  • Простота в конструкции и эксплуатации;
  • Надежность;
  • Возможность изготовления своими руками;
  • Высокая точность;
  • Низкая стоимость и легкость в ремонте.

Достаточно банальные, но очень важные преимущества регулятора тяги для твердотопливных котлов. Их покупают как для стареньких, так и современных, дорогих котлов. Регуляторы тяги имеют важное значение в эксплуатации, но каким же образом простая конструкция так много на себя берет?

Принцип работы, регулятора тяги на твердотопливный котел

Сам регулятор могут устанавливать в разных местах на котле. Как правило, производитель сам показывает, куда необходимо подключить регулятор тяги для котла, или где посадочное место водной рубашки. Тяговому регулятору необходимо контактировать с теплоносителем, чтобы специальный газ (иногда жидкость), находящийся в гильзе, расширялся в процессе нагревания. После этого на исполнительное устройство возлагается задача опускания рычага, который уже понижает тягу в твердотопливном котле.



Принцип работы очень прост, из-за чего данные рычаги можно делать своими руками. При правильной конструкции самодельного регулятора тяги, он ничем не отличается и может также полезно служить.

Как настроить регулятор тяги для твердотопливного котла?

  • До начала настройки, необходимо отсоединить цепь от воздушной заслонки
  • Фиксатор рукояти максимально ослабить
  • Отрегулировать шкалу в соответствии с текущей обстановкой и поставить уровень необходимой температуры
  • Зажечь котел и достичь выставленной температуры (смотреть п.4)
  • Во время достижения этой температуры оденьте цепь на рукоять воздушной заслонки. При правильной настройке, цепь должна быть натянутой.

После этого можете наслаждаться работой тягового регулятора и быть спокойным за отопление во время отсутствия дома. Данные конструкции действительно полезны и удобны в эксплуатации, они спасают ситуацию, когда отключают электроэнергию, что бывает нередко в нашей стране. Принцип работы, построенный на механике и законах физики – это самый надежный способ регулирования котлом.

В нашем интернет-магазине «Теплодар» Вы сможете найти твердотопливные котлы и компоненты к ним, а также проконсультироваться по нужным вопросам. Мы рады помочь и готовы сотрудничать с абсолютно каждым. Если появились вопросы, скорее свяжитесь с нами по указанным контактам.

domateplo.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
