Доброго времени суток, уважаемые читатели блога nasos-pump.ru

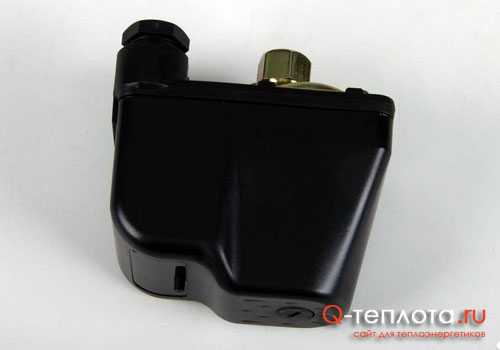

Реле давления LP-3
В рубрике «Принадлежности» рассмотрим реле «сухого хода» LP3.Реле LP 3 используется в качестве защиты от «сухого хода» в автономных системах водоснабжения, установках для полива и пожаротушения, а также в системах кондиционирования. Рабочей средой систем, где используется реле серии LP, должна быть вода. Управление режимом «сухого хода» происходит по заданным значениям давления, предварительно выставленными на реле. Размыкание контактов в реле происходит тогда, когда давление в системе становится ниже, чем предварительно заданное. Замыкание контактов происходит, когда давление в системе становится выше, чем предварительно задано, или при нажатии на кнопку запуска, расположенную вверху на крышке устройства. Реле «сухого хода» LP3 необходимо использовать в паре с реле давления РМ-5 и РМ-12. В продаже имеются реле давления LP3 и LP3/18 производства итальянской фирмы
Технические характеристики
Основные технические характеристики реле «сухого хода» LP3и LP3/18 указаны в таблице 1.
Технические характеристики LP-3
Примечание: При использовании реле «сухого хода» для управления насосным оборудованием максимальный ток коммутации составляет 10А.
Конструкция реле
Конструктивно реле «сухого хода» собрано в пластиковом корпусе и закрыто крышкой. На (Рис.1) обозначены основные элементы.
Устройство LP-3
На основании реле (Поз. 7) расположены все рабочие элементы. К основанию крепится фланец (Поз. 8). Конструкцию фланца мы подробно рассматривали в статье посвященной трехфазным реле давления. Фланец имеет гайку с внутренней резьбой 1/4″ для подсоединения к системе водоснабжения. С помощью гайки и пружины (Поз. 6) регулируется давления отключения реле. При сжатии пружины (гайку закручиваем) давление отключения будет увеличиваться. Когда пружину разжимаем (гайку откручиваем) давление отключения уменьшатся. Кнопка (Поз. 5) используется для принудительного включения реле «сухо хода» в работу. Клеммы (Поз. 3 и 4) используются для подсоединения электрических проводов. При этом, не имеет значения, какие клеммы входные (подводится питание ~220 В.), а какие выходные (подключается двигатель) Отдельно выведены клеммы для подключения «заземляющих» проводов (Поз. 2) от сети питания и двигателя. Для жесткой фиксации и крепления кабеля сетевого питания и электрического кабеля подключения двигателя, используются кабельные зажимные муфты (Поз. 1). Все рабочие элементы реле давления закрываются крышкой.
Схема монтажа оборудования

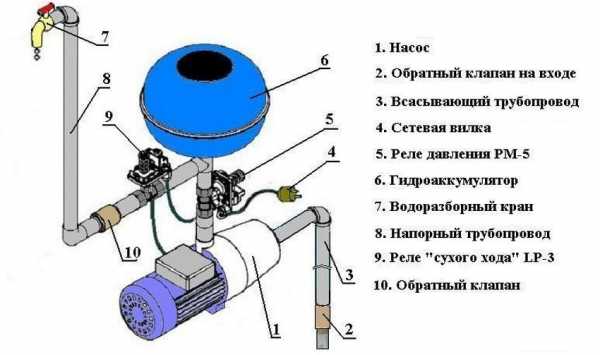

На (Рис. 2) приведена схема монтажа автоматической насосной станции с применением реле LP.
Схема монтажа реле LP3
На всасывающий трубопровод (Поз. 3) монтируется обратный клапан с сеточкой (Поз. 2). На напорном трубопроводе (Поз. 8) монтируется реле давления (Поз. 5), гидроаккумулятор (Поз. 6) и реле сухого хода (Поз. 9). За реле «сухого хода» монтируется обратный клапан (Поз. 10). Последовательность электрических подключений на (Рис. 2): сетевая вилка (Поз.4) – реле давления – реле «сухого хода» и двигатель насоса (Поз. 1). Но эта последовательность может быть и такой: сетевая вилка – реле «сухого хода» – реле давления и двигатель насоса. Основной принцип подключения этих двух реле такой, они должны подключаются последовательно.
Принцип работы и регулировка реле «сухого хода»
Устройство представляет собой двух контактное реле коммутации. Первоначально его контакты находятся в разомкнутом состоянии. Для запуска устройства в работу необходимо нажать и удерживать красную кнопку в нажатом состоянии до тех пор, пока давление в системе не подымется выше, чем задано. При снижении давления в системе ниже, чем задано на реле, происходит размыкание контактов и устройство отключает насос по режиму «сухой ход». В продажу реле поступают с заводскими значениями давления включения (смотри Таблицу 1). Для изменения заводских настроек давления включения предназначена регулировочная гайка и пружина (Рис 1). Чем сильнее сжимаем пружину, тем на большее давление включения настраивается реле, а при ослаблении пружины давление включения уменьшается. Контролировать значение давления включения реле необходимо по манометру.
Эксплуатация, обслуживание и ремонт реле
Реле «сухого хода» как и реле давления, очень простое и надежное устройство, используемое для защиты автономной системы водоснабжения. При соблюдении условий эксплуатации оно работает без сбоев. Однако, учитывая качество нашей воды, перепады напряжения или повышенную влажность, случаются сбои в его работе. К нестабильной работе реле давления приводит также колебания напряжения электрической сети, попадание в систему водоснабжения воздуха. Причины выхода реле «сухого хода» из строя, как его можно разобрать, починить или отремонтировать мы более подробно рассматривали в статье посвященной трехфазным реле давления.
Спасибо за внимание.
P.S. Понравился пост? Порекомендуйте его в социальных сетях своим знакомым и друзьям.
Еще похожие посты по данной теме:
nasos-pump.ru
Датчик-реле “сухого хода” LP-3 (5 фото)
- Подробности
- Категория: Водоснабжение
- Создано 19.05.2015 12:26
- Просмотров: 8193
Контроллер (реле) сухого хода LP/3 – механическое устройство, предназначенное для защиты водяных насосов от работы без воды (режим сухого хода).
Реле защиты от «сухого хода» автоматически отключает насос, когда прекращается нагнетание воды в трубопровод, а давление падает до нижнего предела. Нижний предел задается при помощи регулировочной гайки.
Датчик сухого хода LP/3 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Принцип его действия следующий: первоначально группа контактов реле разомкнута и, чтобы она замкнулась, необходимо при первом пуске нажать и какое-то время удерживать кнопку, располагающуюся на крышке реле. Контакты реле замыкаются. При падении давления до 0,4 –0,05 бар (зависит от предварительной регулировки), контакты реле размыкаются. Таким образом датчик сухого хода LP/3 можно использовать в качестве устройства защиты по «сухому ходу» того или иного устройства, например насоса.
Технические характеристики датчика сухого хода:
- Напряжение (частота), В (Гц): 220 (50)
- Максимальный коммутируемый ток, А: 16
- Рабочий диапазон температур воды, °C: 1…40
- Рабочий диапазон давления, бар: 0,5…2,8
- Присоединительный размер, дюйм: 1/4
- Класс электрической защиты: IP44
Принципиальная схема подключения в гидравлической системе:
1 – обратный клапан на всасывающей магистрали;
2 – насос;
3 – гидроаккумулятор;
PM/5 – реле давления, управляющее работой насоса;
LP/3 – датчик сухого хода;
4 – обратный клапан на напорной магистрали.
Высота водного столба h должна быть на 15 м ниже давления отключения насоса (1 атм = 10 м водного столба).
- < Назад
- Вперёд >
q-teplota.ru
Правила регулировки реле давления воды для насоса
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Одной из основных частей насосной станции можно считать реле давления воды для насоса. Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.
Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции
Принцип действия и устройство реле давления воды для насоса
Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.
Устройство реле давления
Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.
Схема подключения реле давления к погружному насосу
Порядок работы водяной станции под управлением реле
Работает насосная станция по следующему сценарию:
- Насос набирает воду в имеющийся бак.
- Происходит увеличение давления, которое можно проверить по манометру.
- После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.
- При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.
Принцип работы водяной станции
Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.
Правильная настройка реле давления
После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.
Реле давления воды
Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.
Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины
Полезный совет! При покупке готовой станции такая проверка может не потребоваться. Если же оборудование покупалось по отдельности (насос, реле, бак), то изначальная настройка обязательна.
Тонкости регулировки реле давления воды для насоса
Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:
- Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.
- Выключить насосную станцию.
- Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.
- Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.
- Как только манометр встал на необходимую отметку, спуск воды останавливают.
- Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

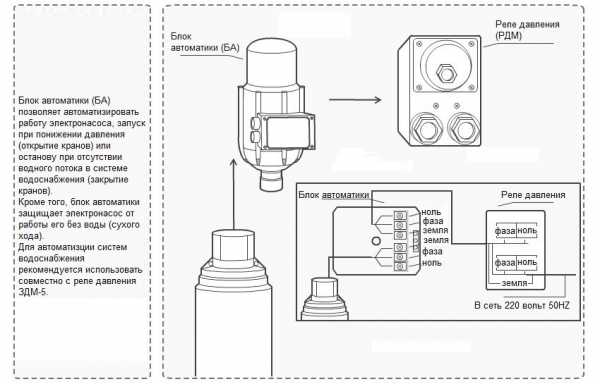

Подключение блока автоматики и реле давления к погружному насосу
Полезный совет! Процедуру проверки или установки уровня показателей рекомендуется проводить не только при начальной настройке, но и каждый месяц или хотя бы каждый квартал в процессе эксплуатации.
Электронное реле давления воды
При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.
Схема монтажа реле LP3
Полезный совет! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы.
Защита от «сухого хода»
Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.
Статья по теме:
Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.
Отсутствие жидкости в системе может быть вызвано следующими причинами:
- потребление жидкости значительно больше, чем объем колодца или скважины;
- перебои с поставкой воды в летний период;
- аварии на водопроводных системах.
Схема работы поверхностного насоса с реле давления воды
Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.
Схема работы реле сухого хода
Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.
Полезный совет! При регулировке реле давления воды для насоса следует помнить о заявленной производителем мощности самой станции. Если станция не может выдавать напор воды более 5 атмосфер, то и настраивать ее на большую точку нет никакого смысла.
Регулировка реле давления воды для насоса (видео)
