Ресивер для воды – принцип работы, устройство, схема, расчет, установка, подключение.

принцип работы, устройство, схема, расчет, установка, подключение.

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

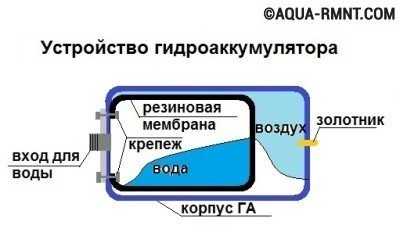

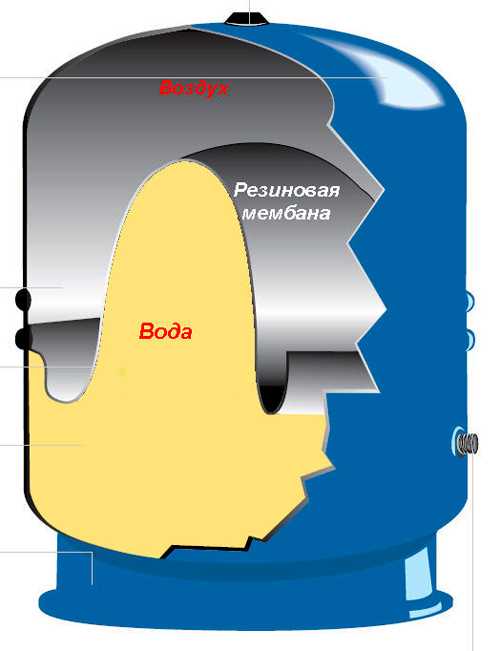

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

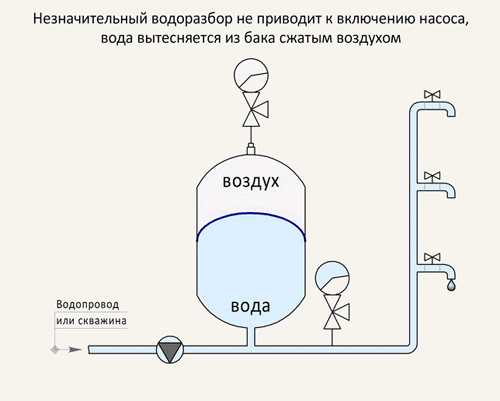

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

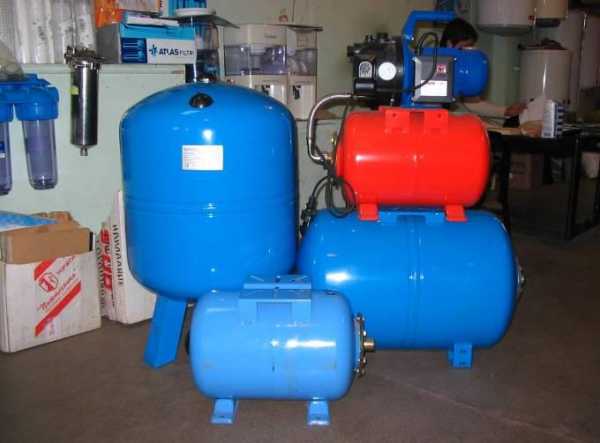

Виды гидроаккумуляторов

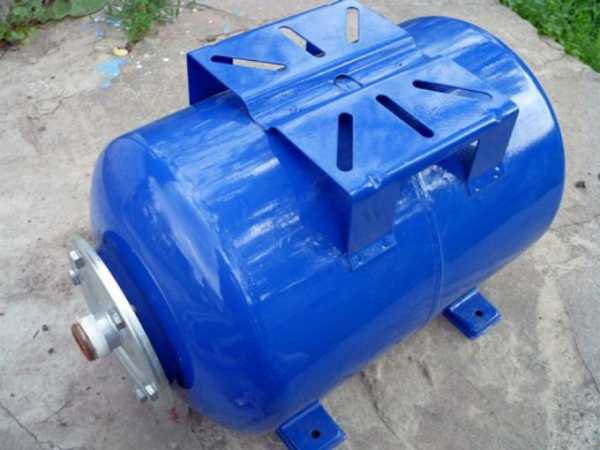

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

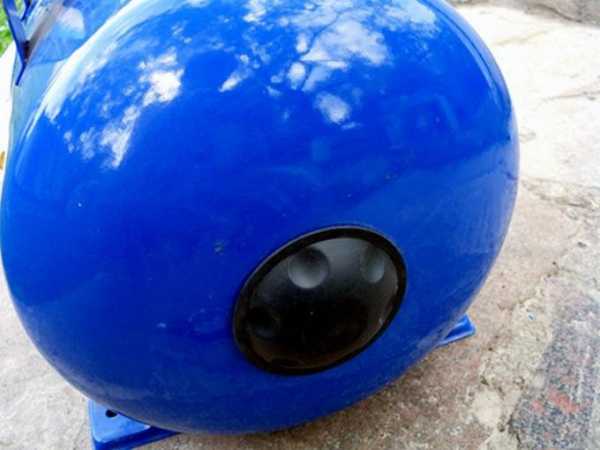

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

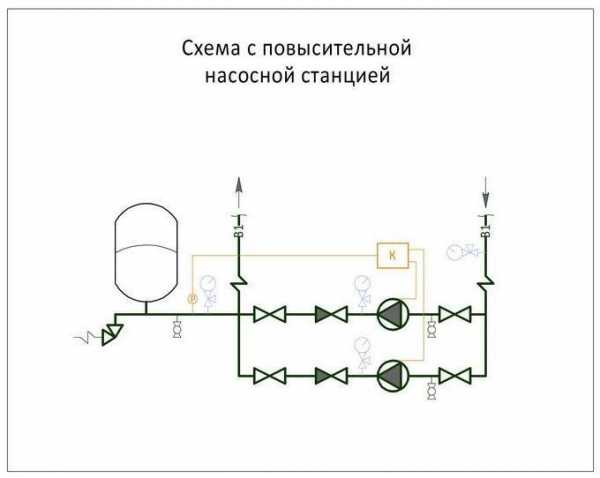

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

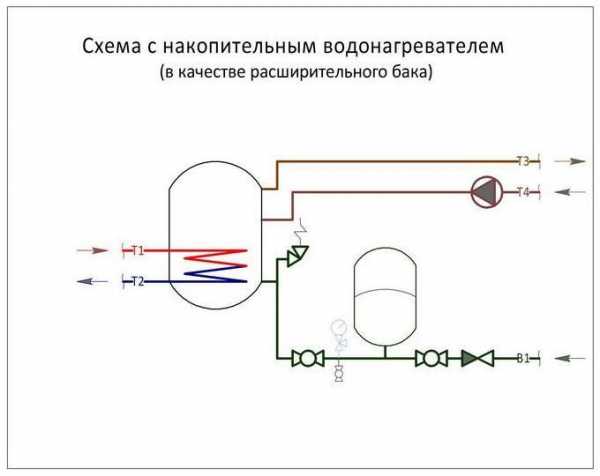

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

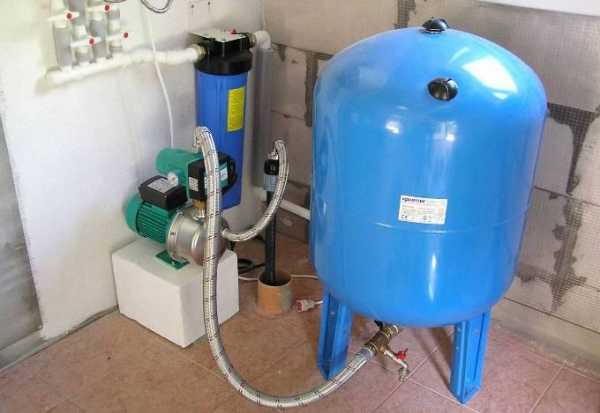

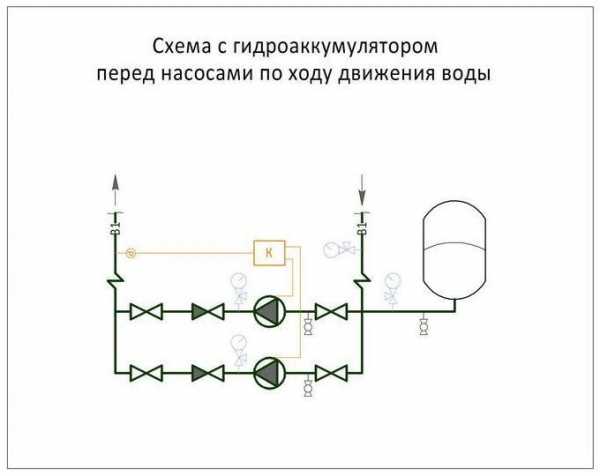

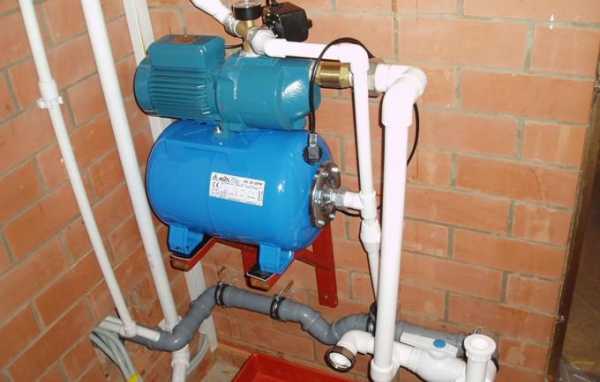

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

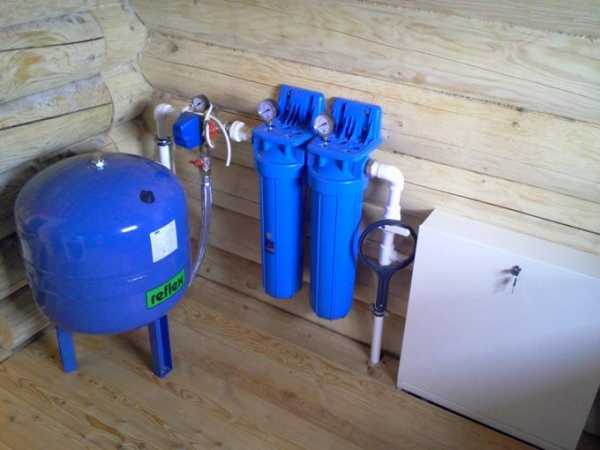

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

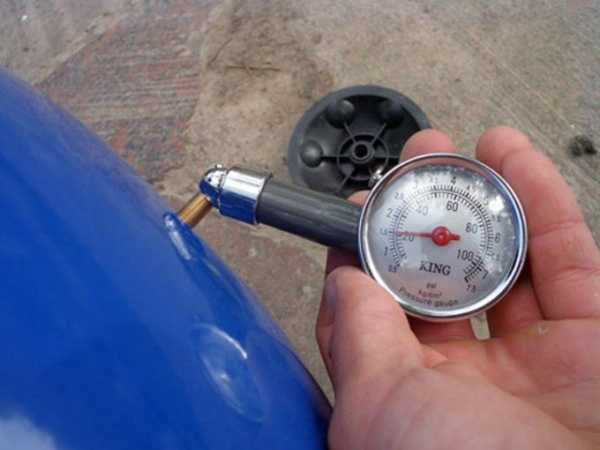

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

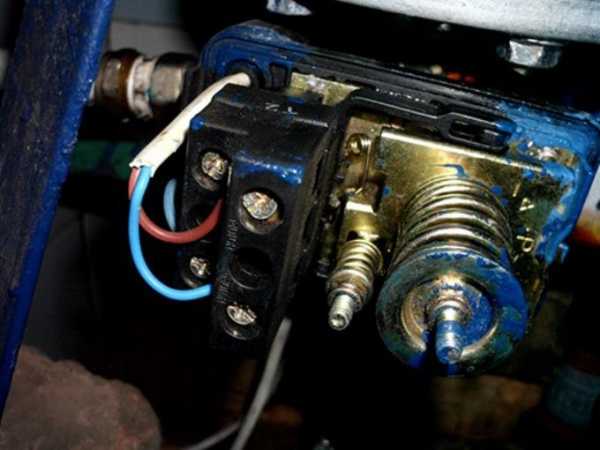

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

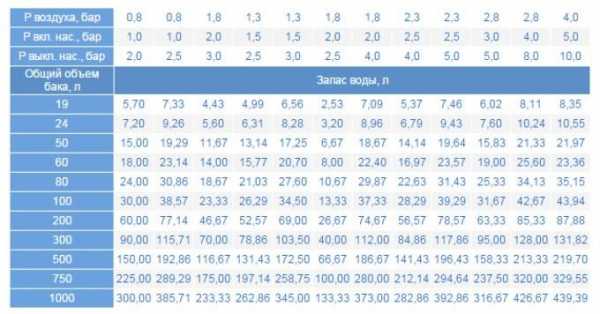

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

• Amax – максимальный расход литров воды в минуту;
• К – коэффициент, который зависит от мощности двигателя насоса;
• Pmax – давление при выключении насоса, бар;
• Pmin – давление при включении насоса, бар;
• Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

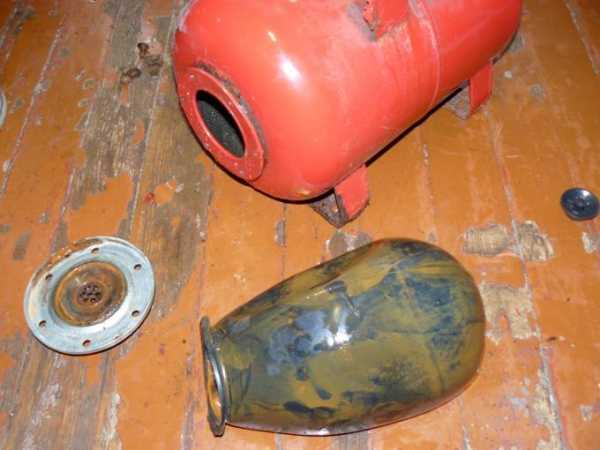

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

• чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
• поврежденную мембрану можно восстановить в сервисном центре;
• поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
• исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
• достаточность объема бака нужно определить до его установки в систему.

py-sm.com

устройство, принцип работы и эксплуатация

Современному человеку доступно множество различных устройств, помогающих решать повседневные задачи. Это касается практически всех отраслей и сфер жизни. Например, гидроаккумулятор. В простонародье у него есть множество других названий – бочка, ресивер и тому подобное. Используется гидроаккумулятор для систем водоснабжения и в некоторых случаях является натуральным образом спасительным выходом из трудных ситуаций.

Принцип работы гидроаккумулятора не так сложно понять. Главное – немного разбираться в технике. Но для его эксплуатации это не особенно нужно. Для того, чтобы гидроаккумулятор нормально работал, необходимо во время проводить необходимые процедуры для продления срока службы.

Без этого устройства, система автономного водоснабжения будет неполноценной

Если вас интересует вопрос, как выбрать гидроаккумулятор, то нужно обращать внимание на то, какой объем воды будет расходоваться. Объем гидроаккумулятора может быть совершенно разным. Важно заранее определиться с показателями, чтобы потом не прибегать к повторной установке или переустановке устройства гидроаккумулятор. Для этого достаточно обратиться к специалистам. Они проведут расчеты и дадут совет.

Если рассматривать с точки зрения конфигурации, то гидроаккумулятор может быть как вертикальным, так и горизонтальным. В первом случае гидроаккумулятор будет занимать гораздо меньшее пространство, однако лучше всего обратить внимание на гидроаккумулятор-ресивер горизонтальный. Его гораздо удобнее применять на насосных станциях, так как изначально такой гидроаккумулятор имеет крепления для наружного насоса.

Основные задачи устройства

Чтобы знать, как выбрать гидроаккумулятор, важно четко представлять, какие задачи он может решать. Итак, гидроаккумулятор решает следующий ряд задач:

• гидроаккумулятор призван поддерживать заданный уровень давления воды внутри системы;
• гидроаккумулятор-ресивер должен уменьшать число включений насоса;
• гидроаккумулятор призваны снизить вероятность того, что в системе будут гидравлические удары;
• гидроаккумулятор сохраняют определенный запас воды, если электроэнергия по каким-то причинам отсутствует.

При этом очень важно, если существуют какие-то неисправности гидроаккумулятора, их нужно тут же устранять. Это поможет избежать тяжелых последствий и несчастных случаев.

Итак, если внимательно приглядеться к задачам, которые решают гидроаккумуляторы для водоснабжения, можно прийти к выводу — они способны продлевать срок  эксплуатации насоса на  продолжительное время. Кроме этого, гидроаккумуляторы для водоснабжения нередко необходимы для резервного пополнения воды. Это очень удобно и практично. При этом неважно, какой у вас горизонтальный  или вертикальный гидроаккумулятор. Его работа будет зависеть от настройки и области применения.

Если учесть, что гидроаккумулятор (вернее его бак) имеет полезный объем в районе сорока процентов, то мы может узнать, сколько получиться «запасной» воды. Самый оптимальный объем бака, который лучше купить – сто литров. Нет никакой надобности стараться купить большой бак, если он не будет эксплуатироваться на полную мощность.

Важно! Если в доме проживает всего два человека, то им вполне достаточно приобрести гидроаккумулятор на 24 литра.

Расчет остаточно прост. Он подтвержден практикой. Если же проживает три человека, можно приобрести бак на 50 литров. Ну а для четырех человек надо обращать внимание на баки от 80 литров и выше. Наверное, нет никакой необходимости приобретать большой бак для семьи из двух человек. Это может обойтись дороже как при покупке, так и во время эксплуатации.

Виды, принцип действия

Нам нет нужды рассматривать, как производится ремонт гидроаккумулятора. Подобное должно заботить профессионалов. Кстати, в настоящее время существует немало специализирующихся на ремонте организаций, готовых произвести работы с любыми устройствами. Нам же достаточно знать, вкратце устройство гидроаккумулятора и как он работает. Ниже мы рассмотрим его виды и принцип действия.

Устройство гидроаккумулятора мембранного типа

Самое основное назначение всех устройств – копить гидравлическую энергию, чтобы потом отдать ее системе домашнего водоснабжения. В настоящее время выделяют две основных разновидности баков – мембранный и баллонный. Что касается баллонного типа, то это бак, который имеет баллон, выполненный из каучука.  При воздействии сильного давление воздух насыщает пространство около баллона, а сам баллон наполняется водой. Постепенно показатель давления в баке растет. Если возникает необходимость, воздух, который находится у баллона, начинает выталкивать воду. Она поступает в систему домашнего водоснабжения.

Если рассматривать аккумуляторы мембранного типа, то они имеют разделенное пространство с помощью мембраны с эластичными свойствами. Одна половина содержит воздух. В другой половине находится вода. Воздух выталкивает воду, чтобы она поступила в систему.

Гидроаккумулятор первого типа считают более надежным, а также практичным. Кстати, если вы захотите самостоятельно поменять баллон, то сможете это сделать, не вызывая мастера.

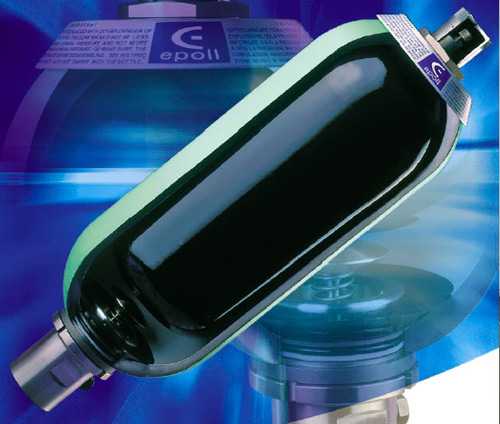

Гидроаккумулятор баллонного типа

Часто предлагается гидроаккумулятор из нержавеющей стали. Это хороший вариант, так как  априори нержавеющая сталь выступает как прочный и долговременный материал. Также можно сразу купить насос с гидроаккумулятором. Если вас интересует цена, то можно выбрать наиболее приемлемый вариант, в зависимости от того, где устройство будет применяться.

Многие отмечают, что для того, чтобы понять принцип действия ресивера, достаточно внимательно приглядеться и все. Можно даже не прибегать к помощи инструкции. Схема весьма проста. Для человека, имеющего хотя бы небольшой опыт работы с механическими устройствами, разобраться с работой гидроаккумулятора не представит особой сложности.

Схема принципа работы устройства

Гидроаккумулятор имеет сварной стальной сосуд, который покрывается особенной краской. Она способствует защите от коррозии. Тут же находится мембрана из каучука, а также воздушный клапан. При помощи фланца из стали аппарат соединен с системой домашнего водоснабжения.

Важно! При выборе бака, необходимо учитывать, тип и марку насоса. От этого напрямую зависит его емкость. Чтобы не купить бак, который впоследствии придется поменять, лучше сразу же обратиться за помощью к специалисту. Он произведет расчет и даст рекомендации не только по объему, но и марке бака и другим элементам.

Некоторые производят установку самостоятельно. Это вполне возможно, но важно знать, что подобная работа требует усердия и некоторых навыков. Кроме этого, лучше заранее ознакомиться с информацией, которая доступна широкому кругу потребителей в интернете. Можно почитать отзывы и подробную пошаговую  инструкцию.

Буквально все владельцы домов должны опираться на определенные рекомендации, прежде чем купить гидроаккумулятор:

• насос будет включен гораздо чаще в системе, в которой бак с меньшим объемом;
• большой бак реально использовать как накопитель воды, если будет прекращено электропитание;
• гидроаккумулятор, который имеет небольшой объем, часто способствует скачкам давления, происходящим внутри системы.

Устройство и эксплуатация

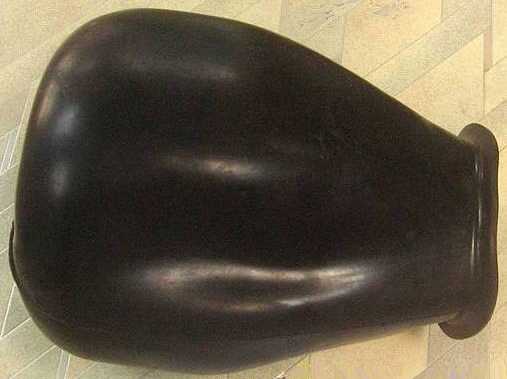

В настоящее время можно выделить две разновидности баков – груша и мембранный. Как в первом, так и втором случае, устройства – это герметическая емкость, которая имеет патрубок. Внешне любой гидроаккумулятор выглядит непритязательно.

Довольно распространены подобные устройства в замкнутых отопительных системах. Используя аккумулятор, мы делаем систему гораздо герметичнее, и в два раза уменьшаем количество воздуха внутри теплоносителя.

Нередко гидроаккумулятор применяется, чтобы избежать гидравлических ударов, что очень опасно. Особенно часто давление повышается, когда закрывается кран. Если удар несильный и гасится, то может проявить себя как шатание труб и легкое дребезжание соединительных элементов.

Прежде, чем задаться вопросом, какой бак выбрать, нужно подумать, нужно ли вашей системе гасить гидравлические удары.  Также можно приобрести гидроаккумуляторы с автоматикой, со сменным реле. Выбор в настоящее время достаточно широк.

energomir.biz

Ресивер гидравлический (гидроаккумулятор) для насосной станции водоснабжения дома (выбор, конструкция)

 При выборе насосной станции или при ее самостоятельной сборке, из отдельных компонентов, следует обратить особое внимание на ресивер. Можно сказать, что он в данной системе является «сердцем», одним из главных ее компонентов. А вот почему ресивер так важен в системе насосной станции обеспечивающей водоснабжение дома,   становится понятно после ознакомления с его функциональностью и принципом работы, о чем мы и собираемся поговорить в данной статье.

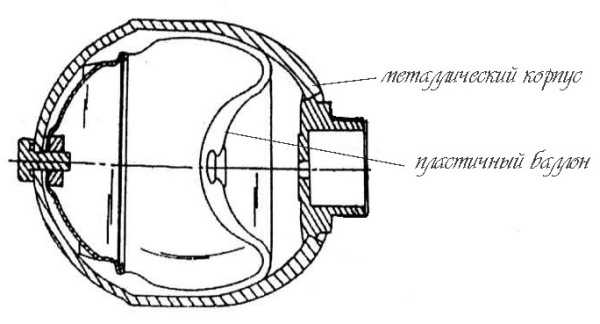

Принцип действия ресивера гидравлического (гидроаккумулятора) (конструкция ресивера для насосной станции)

  Итак, для того чтобы понять насколько важны функции ресивера и как они реализованы нам не обойтись без изучения принципов его работы.
 Принцип работы гидравлического ресивера в насосной станции сводится к тому, что ресивер является своеобразным накопителем гидравлической жидкости, например воды, что в принципе ясно из его собственного определения. Receive – переводится с английского как получать, то есть ресивер (receiver) является своеобразным получателем. При этом ресивер «старается» поддерживать давление «получаемой» рабочей среды максимально стабильным.  Эти свойства реализованы за счет его конструкции. Так внутри ресивера стоит пластичный баллон, например из резины, наполненный воздухом и естественно сжимаемый, вроде резинового мяча.

Баллон закреплен к стенке корпуса ресивера, как правило, наиболее удаленной от «входа». Еще одним важным критерием конструкции является то, что баллон установлен в жестком металлическом корпусе, который является ограничителем для объема рабочей среды и объема баллона.

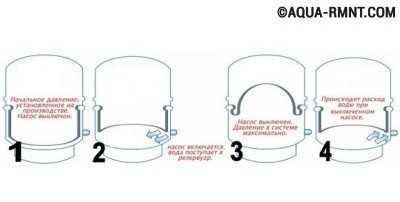

Ознакомившись с конструктивными особенностями ресивера (гидроаккумулятора) рассмотрим и этапы его работы, выделив впоследствии из них особенности, на которые стоит обратить внимание при выборе.

Этап 1
После того, как среда попадает в ресивер, то не сложно представить, что почти весь объем в этот момент занят баллоном, тем самым резиновым мячом. При этом изначально поступившая  рабочая жидкость вообще не создает никакого давления в ресивере, так как его свободный объем, между стенками резинового баллона и металлическими стенками ресивера,  еще не заполнен. Далее, по мере наполнения рабочей среды (воды) весь свободный объем выбирается, и рабочая среда начинает оказывать воздействие на баллон. Так как газ в баллоне имеет свойства сжиматься, то он и сжимается под действием рабочей среды, при этом в ресивере появляется давление, за счет обоюдного воздействия друг на друга рабочей среды и сжатого баллона. В этот этап происходит незначительная подача воды и быстрый рост давления, до номинального давления, создаваемого ресивером.
Этап 2
При дальнейшей подаче рабочей среды в емкость ресивера происходит очередной взаимодействие между сжимаемым баллоном и средой, в этом случае баллон почти линейно сжимается. Давление рабочей среды (воды) практически не меняется, но ее объем в корпусе ресивера повышается.  Этот этап работы ресивера является наиболее «полезным», именно он определяет целесообразность использования ресивера. Этап сопровождается заполнением корпуса ресивера значительным объемом воды и незначительным ростом давления.
Этап 3
Баллон под действием все поступающей рабочей среды становится практически несжимаемым. При этом дальнейшая подача рабочей среды будет сопровождаться минимальным поступлением ее объема в корпус ресивера и максимальным увеличением рабочего давления. Если так можно сказать, ресивер «насытился» и больше не может принимать рабочую среду.

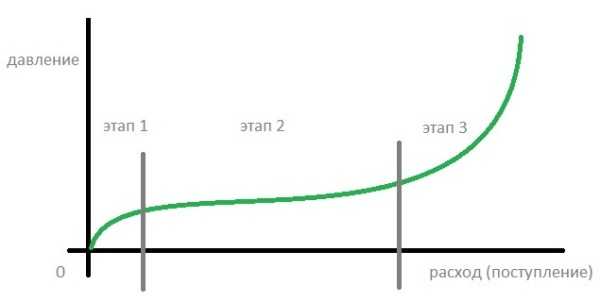

Для того, чтобы более наглядно представить себе происходящие этапы работы ресивера далее мы приведем диаграмму, показывающую зависимость давления в ресивере от поступления (расхода) рабочей среды.

Выбор ресивера гидравлического (гидроаккумулятора) для насосной станции водоснабжения дома

 Если вы внимательно прочитали предыдущий абзац и уже сделали выводы, то говорить о выборе ресивера для насосной станции будет уже излишним. Во-первых, конечно, необходимо исходить из критериев рабочего давления, присоединительных и габаритных размеров. Но самым главным параметром будет являться, конечно, способность ресивера работать в своем оптимальном рабочем режиме, то есть максимально длительно обеспечивать «этап 2» из предыдущего абзаца. А вот максимально долго обеспечивать его можно исходя из эксплуатационных особенностей. Так, например, если ресивер будет большого объема, но с маленьким  периодичным расходом воды, то он практически никогда не опорожнится, а соответственно его излишний объем будет не только занимать место, но и потребует от вас более значимых но необоснованных первоначальных затрат при его покупке. Второй вариант, когда ресивер слишком мал при значительном расходе. В итоге, ресивер не способен будет обеспечить относительно длительное поддержание давление воды при ее номинальном расходе. Насос подкачки фактически будет часто включаться и выключаться.
 Так в большинстве насосных станций для дома, представленных на рынке, установлены ресиверы порядка 25-50 литров, но по нашему мнению это не так уж много для потребителей в доме.  Конечно, все это связано с тем, чтобы уменьшить стоимость сборки насосной станции. Мы же можем сказать о том, что оптимальны объемом будет ресивер порядка 100-150 литров.

Подключение ресивера гидравлического (гидроаккумулятора) в систему водоснабжение дома

 В этой статье мы не будем описывать частные рекомендации, а скажем лишь об основных принципах, при подключении гидравлического ресивера. Конечно, ресивер необходимо подключать, соединять, с соответствующими резьбами. Присоединительная резьба трубы и фланца на ресивере должны быть идентичными. При этом необходимо применять уплотняющие материалы, ленту ФУМ или лен. Необходимо жестко закрепить ресивер, так как, во-первых, в его объеме будет происходить смещение центра тяжести, во-вторых, возможны резонансные колебания при спуске, заполнение рабочей среды.

xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai

Принцип работы гидроаккумулятора и зачем он нужен гидроаккумулятор в системе водоснабжения

Гидроаккумулятор, он же накопительный, напорный или расширительный бак — необходимый элемент для закрытой системы водоснабжения в любом частном доме. Чтобы правильно подобрать и использовать такой накопитель, не помешает изучить принцип работы гидроаккумулятора, виды, причины поломок и способы их устранения. Кроме того, не помешает разобраться, чем отличаются баки красного и синего цвета.

Как устроен и работает гидроаккумулятор?

Гидроаккумуляторы нередко называют мембранными баками, поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения

Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации

Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т. д.

Вам также пригодятся наши рекомендации по выбору насосной станции для водоснабжения дома: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-stanciyu-dlya-doma-i-dachi-poleznye-sovety.html.

Для чего необходим такой накопитель?

При наличии гидробака цикл включения-отключения насоса происходит только при необходимости наполнить бак достаточным запасом воды. Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран. Наличие накопительного бака в системе позволяет:

• значительно увеличить срок эксплуатации скважинного насоса;
• предупредить вред от возможных гидроударов в системе;
• поддерживать в системе определенное давление;
• предотвратить поломки элементов системы водоснабжения и сантехнического оборудования.

Очевидно, что гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. О роли накопительного бака в системе водоснабжения подробно рассказано в следующем видеоматериале:

Виды мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

1. Отключить электропитание.
2. Открыть кран смесителя.
3. Дождаться, пока бак опустеет.
4. Закрыть кран.
5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Обратите внимание! Потребителю предлагают самые разнообразные модели гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что заметно снижает сроки их бесперебойной эксплуатации. Как показала практика, отечественные гидробаки высокого качества служат дольше.

Обратите внимание на материал об устройстве и принципах работы насосных станций: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-raboty-nasosnoj-stancii.html

Причины поломок и способы их устранения

Самая уязвимая часть гидробака — резиновая мембрана. В процессе эксплуатации она постоянно подвергается растягиванию, а затем сокращается. Постепенно резина теряет эластичность и разрывается. О возникновении проблем с гидробаком могут свидетельствовать следующие симптомы:
вода поступает из системы небольшими порциями при высоком давлении, кран как-будто «плюется» водой;
стрелка манометра резко достигает больших значений и затем сразу же снижается до нуля.

Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака

Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:

1. Приобрести новую мембрану, точно соответствующую порванной.
2. Аккуратно разобрать гидробак, отвинтив соединительные болты.
3. Вынуть порванную мембрану.
4. Установить на ее место новую мембрану.
5. Собрать гидробак.
6. Равномерно затянуть все болты.

Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.

О распространённых неисправностях и о том, как их устранить, вы узнаете в нашем материале: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html

Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.

aqua-rmnt.com

Автоматика для погружного насоса. С гидробаком и без него!

Загрузка…

Пробурив скважину на воду на дачном участке, обычно, приступают к ее обустройству, ведь воду нужно поднять с глубины и подать в дом. Но мало просто подвести ее, нужно собрать систему автоматического водоснабжения и правильно ее настроить. От настройки зависит ее срок службы, а также ресурс глубинного насоса. Возможно, вы не знали, но зачастую скважинный насос выходит из строя по причине расстроенной автоматики.

Всеми установками и настройками занимаются специалисты из буровой организации и вам, как обычному дачнику, не обязательно тратить время на это. Но если вам интересно знать, как работает автоматика для скважины с погружным насосом, нужен ли гидроаккумулятор, какие причины отказов системы и прочее, то сейчас мы все расскажем.

Автоматика для насоса с гидроаккумулятором

Наиболее часто встречающийся вариант автоматики насоса именно с гидроаккумулятором потому, как не требует больших финансовых затрат и полностью решает вопрос с водоснабжением. Гидроаккумуляторный бак представляет собой емкость, внутри которого резиновая мембрана, этот бак ставят в кессоне или в доме.
Схема автоматики для скважины с гидроаккумулятором выглядит так: насос качает воду из скважины в гидробак, тем самым растягивает мембрану, пока не вырастет давление до заданной величины, затем реле давления размыкает контакты и насос отключается. Далее, пошел водоразбор, давление в системе начинает падать, но насос выключен. Как только давление упало ниже заданного уровня, реле давления замыкает контакты и насос начинает снова качать воду.
И так до бесконечности.

• Дешевле.
• Проще.

• Нужно место для гидроаккумуляторного бака.

Мембранный бак 100 л или 50 литров

Наиболее популярный объем гидробака это 100 литров, но есть и более компактные — 50 л. Часть дачников отказывается ставить 100 литровый гидроаккумуляторный бак потому, что 50 литров кажется достаточным объемом. Давайте узнаем, чем лучше мембранный бак на 100 литров:

• Так как в баке установлена резиновая мембрана, в которой и содержится вода, а за мембраной воздух, то полезный объем бака максимум 70%.
• Из этих 70% бак не может выдать всю воду, ибо ему нужно поддерживать давление в системе. Он позволит упасть давлению, например, на 1 атм., а это может быть около 30 литров.
• Чем больше объем гидроаккумуляторного бака, тем реже будет включаться погружной насос для докачки воды, а значит, ваш насос дольше прослужит.

Автоматика для насоса без гидроаккумулятора

Можно построить автоматику без гидроаккумулятора, но для этого вам нужен погружной насос с частотным преобразователем. В таких случаях все равно ставят маленький бачок литров на 5, чтобы вода шла сразу после открытия крана потому, как у насоса имеются задержки при включении, пусть даже секундные.
Обычный глубинный насос может быть либо включен, либо выключен, в то время как насос с частотным преобразователем умеет подстраиваться под режим текущего водопотребления и выдавать больше или меньше воды. Открыв кран, насос включится, и будет качать воду, открыв 2 крана, будет сильней качать и так далее, пока не достигнет максимума своих возможностей.
Ярким примером такого насоса является Grundfos SQE, а также трехфазные насосы, к которым можно купить блок управления с частотным преобразователем.

• Не нужно ставить гидроаккумуляторный бак.

• Цена насоса с частотным преобразователем существенно выше.

Автоматизация при низком дебите скважины

Иногда встречаются скважины, дебит которых не способен обеспечить дом водой и чтобы сделать обустройство в этой ситуации, нужно установить, где-нибудь в подвале, большую емкость для воды. В таком случае система автоматического водоснабжения будет работать не по давлению, а по уровню.
Схема ее работы выглядит так: скважинный насос качает воду в емкость, а в ней поплавок, когда поплавок поднимется до установленного уровня, он замкнет контакты, подаст сигнал на блок управления, который выключит насос.
Тоже самое и в обратную сторону: уровень воды упал до установленного значения, идет сигнал на блок управления и глубинный насос включается. Все просто.

Вместо поплавка могут использоваться нижний и верхний электроды. Как только вода затопит верхний электрод, он подает сигнал на блок управления, который отключит погружной насос. Тоже самое и в обратную сторону: упал уровень ниже второго электрода, блок управления включает скважинный насос.
Качать воду из емкости в систему будет второй насос.

Ресивер для скважины

Наверное, худшим решением будет использование емкости с водой где-то на чердаке, в виде своеобразного ресивера. Он будет стоять на высоте 3 метра от крана, и давление воды будет всего 0.3 атм. Никакая техника работать не будет, и нормально пользоваться водой у вас не получиться. Чтобы давление было в порядке, нужно ставить водонапорную башню Рожновского на высоту 20-30 метров. Естественно, на дачном участке Московской области это нереализуемо и в этом нет никакой необходимости.

Причины отказов автоматики скважины

Автоматику нужно всегда настраивать и контролировать потому, что замембранное давление в гидроаккумуляторном баке со временем стравливается, через микро-щели, через что угодно, но давление неизбежно упадет. Затем, начинается частое включение погружного насоса с гидроаккумулятором или что-либо еще.
Буровая компания прописывает пункт о необходимости периодического обслуживания системы. Но так как это стоит денег, то никто ничего не обслуживает, и эксплуатируют, пока не появятся проблемы или не сгорит насос.
Из-за расстройства системы, насос может включаться не вовремя. Например, из бака успела выйти вся вода, а погружной насос еще даже не включился, тут вода и перестала идти. Потом насос включается и заново наполняет бак, в это время все работает нормально, пока опять из бака вода полностью не сольется, и так по кругу. Вот почему вода из скважины идет рывками. Еще одной причиной рывков воды является неправильно подобранный насос, производительность которого чуть больше, чем дебит скважины.
Также, через какое-то время, выгорают контакты на реле давления вследствие постоянных переключений и в один момент оно просто не включится. Проблема разрешается путем замены реле давления на такое же новое.
Если автоматика с блоком управления, то здесь причин множество и без специалистов из сервисного центра лучше этим не заниматься.

Вас заинтересует:

Поделитесь статьей с друзьями:

mezozoi.ru

Гидроаккумуляторы с горизонтальным и вертикальным баком с ресивером для давления

Гидроаккумуляторы (или, по–другому, ресиверы воды) устанавливаются для поддержки нужного давления в системах водоснабжения. Устанавливаются либо в техническом приямке рядом со скважиной, колодцем или накопительным резервуаром, либо внутри помещений. Сам по себе гидроаккумулятор не функционирует, а работает в паре либо с глубинным насосом, либо споверхностным насосом, создавая при этом полноценную станцию автономного водоснабжения.

Горизонтальное или вертикальное расположение бака гидроаккумулятора Гидроаккумулятор представляет собой бак из углеродистой или нержавеющей стали, внутри которого находится специальная резиновая мембрана, в которую накачивается насосами вода и которая находится там под давлением. Расположение бака бывает вертикальным или горизонтальным. В пространство между мембраной и стенками бака закачивается воздух также под определенным давлением. При открытии крана или смесителя вода выталкивается под давлением воздуха из мембраны, которая потом поступает в трубопровод, подключенный к гидроаккумулятору. Таким образом еще одна полезная функция ресивера ― накопительная емкость, которая способна давать воду в случаях отключения электричества, когда работа насосов приостанавливается.

Бак ресивера для постепенного роста давления

Не менее важной функцией использования гидроаккумуляторов ― это защита системы водоснабжения от гидроударов. Насос, который включается, способен дать такой напор воды и создать такое давление в момент включения, что может повредить трубопровод и вывести из строя запорную арматуру (краны, смесители, распылители и гусаки в душе). Если вы установили гидроаккумулятор, то вам такие проблемы не страшны, потому как вода, при открытии крана, начинает постепенно выталкиваться из бака ресивера, а уж потом включается насос, и давление в трубах создается не мгновенно, а поступательно.

Гидроаккумулятор также защищает насосы от частых включений, когда вам необходимо набрать всего стакан воды, и через несколько секунд вы снова откроете кран для набора небольшого количества воды. В таком случае давление в баке падает до установленного нижнего предела, и уж потом включается насос, нагоняющий давление в баке до верхнего предела. Поэтому, если вам необходимо небольшое количество воды ― гидроаккумулятор решит эту задачу без включения насоса, ведь у каждого насоса производителем задано минимальное включение в минуту, и чем больше вы заставляете его работать, тем раньше срока он выйдет из строя.

Гидроаккумуляторы бывают различных объемов: от 24 до 200 литров, устанавливаемые вертикально и горизонтально. Если вы сомневаетесь, какой купить гидроаккумулятор (ресивер воды), то мы вам подскажем, какой объем бака для вас будет оптимальным исходя из Ваших потребностей в воде. Звоните, наши специалисты с радостью ответят на Ваши вопросы!

aquavital.com.ua

Что такое воздушный ресивер? – Атлас Копко Россия

Поиск по вики-сайту о сжатом воздухе

Воздушный ресивер, который также называют резервуаром сжатого воздуха, является неотъемлемой частью любой системы сжатого воздуха. Он используется в качестве временного хранилища в периоды пиковых нагрузок в системе, а также оптимизирует эффективность работы установки.

Зачем нужен воздушный ресивер?

Теоретически, воздушный компрессор может работать без ресивера, но в этом случае возрастает количество циклов нагрузки и разгрузки компрессора, из-за чего компрессор работает более интенсивно. Помните, что циклы нагрузки и разгрузки зависят от колебаний потребности в сжатом воздухе на предприятии.

Воздушные ресиверы, которые обычно называют бачками или резервуарами, используются для хранения сжатого воздуха перед его подачей в систему трубопроводов и/или на оборудование. Проще говоря, воздушные ресиверы служат своеобразным буфером, который защищает компрессор от колебаний давления, вызываемого изменением потребления.

Некоторые воздушные компрессоры предназначены для “установки на резервуаре”, т. е. они поставляются в комплекте и устанавливаются на воздушный ресивер. Такая комплектация рекомендована для площадок с ограниченным пространством. Установленный на резервуаре компрессор позволяет более рационально использовать площадь и сокращает начальные расходы, которые потребовались бы для ввода в эксплуатацию автономного осушителя. Чаще всего такая комплектация встречается у малых компрессоров с мощностью до 26 кВт (35 л. с.). Более крупные воздушные компрессоры не подходят для установки на резервуар, так как из-за своего веса они представляют угрозу безопасности.

Ресиверы для сухого и влажного воздуха

Как правильно выбрать воздушный ресивер?

В предыдущих статьях мы рассмотрели передовые подходы к выбору размера воздушного компрессора, поскольку для удовлетворения потребностей вашего предприятия важно правильно подобрать размер. Когда речь заходит о параметрах воздушного ресивера, следует помнить о том, что на каждый кубический фут в минуту сжатого воздуха требуется 3 – 4 галлона (10 – 15 литров на каждый литр в секунду), в зависимости от типа воздушного компрессора и области его использования.

Как и при определении размеров воздушного компрессора, существует ряд факторов, которые необходимо учитывать при выборе параметров воздушного ресивера для вашей установки. Настоятельно рекомендуется рассмотреть следующие параметры:

1. Минимальное колебание / падение давления: воздушный ресивер используется для минимизации колебаний давления, которые могут повлиять на производственный процесс и качество конечного продукта. При выборе воздушного ресивера для вашего компрессора необходимо учитывать два значения: давление на выходе компрессора и потребность оборудования в сжатом воздухе. Помните, что сжатый воздух в воздушном ресивере можно использовать только при условии, что он находится под достаточным давлением (в зависимости от процесса, потребляющего сжатый воздух). Поэтому важно учитывать время (в минутах), в течение которого воздушный ресивер может подавать воздух под давлением, достаточным для конечного пользователя / оборудования.

2. Соответствие требованиям краткосрочного пикового потребления воздуха: если потребность в сжатом воздухе значительно изменяется в течение дня, важно учитывать пики спроса, чтобы давление в системе не упало ниже приемлемого уровня. Воздух в ресивере помогает справиться с пиковыми нагрузками, с которыми не справляется компрессор. Потребность в воздухе зависит от времени суток, графика смен или даже нерегулярного потребления (например, периодическое использование пескоструйного или шлифовального оборудования). Важно знать особенности использования сжатого воздуха и требуемый объем в куб. футах/мин или л/с, а также помнить о прогнозируемых пиках нагрузки в вашей системе, поскольку от этого зависит расход сжатого воздуха, необходимый для поддержания рабочего процесса на всех участках.

3. Рекомендации по энергопотреблению: использование воздушного ресивера помогает снизить энергопотребление в системе сжатого воздуха за счет продления циклов нагрузки/разгрузки компрессора (с фиксированной скоростью) и ограничения давления. Бак достаточного размера и запас воздуха снижают вероятность включения компактного компрессора по мере роста расхода, что может значительно снизить потребление энергии. Такая компоновка также позволяет предотвратить перепады давления и частые запуски двигателя, поддерживая постоянное давление и продлевая срок службы компрессора.

4. Меры безопасности: при необходимости воздушный ресивер обеспечивает подачу воздуха для безопасного отключения производственных процессов и систем в аварийной ситуации.

Как часто следует сливать воду из воздушного ресивера?

На компрессорах без встроенных осушителей или без осушителя в системе в воздушном ресивере может скопиться влага. Необработанный влажный сжатый воздух может повредить оборудование и ухудшить качество готовой продукции, а также отрицательно повлиять на состояние ресивера. Конденсат или вода скапливаются в воздушном ресивере и могут вызвать коррозию, которая, в свою очередь, нарушает целостность резервуара и выводит его из строя. Рекомендуется сливать воду из ресивера не реже одного раза в день и даже чаще, если компрессор в течение всего дня работает под полной нагрузкой. Установите поплавковый дренажный клапан, дренажный клапан с таймером или электронный дренажный клапан, и вы никогда не забудете слить воду. Чтобы добиться лучших результатов и обеспечить нормальную работу системы сжатого воздуха, обратитесь к специалисту по сжатому воздуху, который поможет правильно подобрать решения с учетом ваших потребностей.

Какое давление должно быть в моем воздушном ресивере, и насколько это важно?

Возможно, вам приходилось слышать, что чем выше давление в ресивере, тем больше воздуха можно подать на оборудование и в систему, поэтому вам не придется покупать более мощный компрессор, даже если со временем у вас увеличится потребность в сжатом воздухе. Это утверждение неверно: давление в резервуаре должно соотноситься с давлением на выходе компрессора.

Большинство стандартных компрессоров с приводами с постоянной и переменной частотой подают воздух под давлением до 175 фунтов/кв. дюйм изб. (12 бар), при этом большая часть промышленного оборудования работает с давлением в диапазоне 100–125 фунтов/кв. дюйм изб. (7–8 бар). Максимальное давление в воздушном ресивере устанавливается с учетом потребностей вашего предприятия. Например, если у вашего компрессора с постоянной частотой вращения максимальное давление на выходе равно 125 фунтам/кв. дюйм изб. (8 бар), номинальное давление в воздушном ресивере должно быть не ниже 150 фунтов/кв. дюйм изб. (10 бар).

У большинства компрессоров с частотно-регулируемым приводом (VSD) максимальное номинальное давление составляет 175 фунтов/кв. дюйм изб. (12 бар), поэтому в системах с компрессором такого типа рекомендуется устанавливать ресивер с давлением 200 фунтов/кв. дюйм изб. (14 бар). Воздушный ресивер должен быть оснащен предохранительным клапаном для сброса давления в том случае, когда давление в резервуаре достигло максимального допустимого значения. Помните, что более высокое давление не означает увеличение расхода (в куб. футах/мин или л/с). Наоборот, по мере повышения давления расход уменьшается.

Важно хорошо разбираться в настройках минимального и максимального давления для оборудования, которое работает на сжатом воздухе, и по возможности пользоваться регуляторами давления, установленными на выходе из воздушного ресивера или в точке использования. Помните, что каждые 2 фунта/кв. дюйм изб. соответствуют 1% расходуемой энергии (1 бар соответствует 7% энергии), т. е. нужно поддерживать давление в системе в соответствии с потребностями предприятия, чтобы избежать избыточного расхода энергии.

Самодельный воздушный ресивер?

Хотя может показаться, что изготовление ресивера – не такая уж сложная задача, мы настоятельно не рекомендуем использовать самодельные ресиверы. В основном, этот запрет обусловлен законодательными ограничениями и высокой степенью опасности. Приобретайте воздушные ресиверы у хорошо зарекомендовавших себя производителей воздушных компрессоров или сосудов под давлением. Обратитесь за консультацией к местному специалисту по сжатому воздуху и вместе с ним найдите подходящее решение.

Рассчитайте размеры воздушного ресивера

Другие статьи по этой теме

Установка компрессора

В последнее время процесс установки компрессорных систем заметно упростился. Но все же нужно помнить о ряде условий, а также о том, где лучше всего разместить компрессор и как организовать пространство вокруг него. Здесь вы найдете всю необходимую информацию.

Распределение сжатого воздуха

При проектировании и выборе параметров сети распределения сжатого воздуха необходимо принять ряд решений. Здесь вы можете получить основную информацию по теме.

www.atlascopco.com
