Типовое обозначение агрегатов расшифровывается следующим обра-зом. [16]
Типовое обозначение двухфидерного блока БУ5145 – ОЗГ2Б – Д означает, что левый фидер принят на 10 А с пускателем ПМЕ-112 с нагревательным элементом на 0 63 А и автоматом АП50 – ЗМТ на 1 6 А. Второй фидер имеет те же аппараты управления и защиты, но нагревательный элемент принят на 1 25 А, а ток автомата – 2 5 А. [18]
Типовые обозначения электронных ламп, помещенные в скобках, однозначно указывают разницу либо в электрических, либо в механических параметрах. Волнистая линия перед обозначением означает только приблизительное подобие электрических параметров. [19]
Типовое обозначение станции управления БУ 5I20 – 35A2 расшифровывается следующим образцом: блок. [20]
Принятые ранее типовые обозначения постоянных резисторов отражали их основные особенности и обычно состояли из трех букв. Так, резисторы МЛТ – металлопленочные, лакированные, теплостойкие; БЛП – бороуглеродистые, лакированные, прецизионные. [21]
В типовом обозначении разъединителя указываются его основные параметры и особенность конструкции; расшифровка обозначений: Р – разъединитель; Л – линейный; Н – наружной установки; Д – разъединитель имеет две опорно-изоляционные колонки; А – разъединитель с алюминиевыми ножами; 1, 2 – количество заземляющих ножей; К – ножи коробчатого профиля. Буквы, стоящие после напряжения: Б – наличие механической блокировки; У – с усаленной изоляцией; ХЛ – для холодного климата. [22]
В типовом обозначении разъединителей указываются его основные параметры и особенность конструкции; Р – разъединители; В – внутренняя установка; Н – наружная; Л – линейные; К – ножи коробчатого профиля; Д – разъединитель имеет две опорно-изоляционные колонки. Буква 3 обозначает наличие вариантов исполнения: с одним заземляющим ножом – РНДЗ 1а; с двумя заземляющими ножами – РНДЗ 2; без заземляющих ножей – РНД. Буквы, стоящие перед напряжением, С – наличие механической блокировки. Буквы, стоящие после напряжения, Б – с усиленной изоляцией. [24]
В типовом обозначении разъединителя указываются его основные параметры и особенность конструкции; расшифровка обозначений: Р – разъединитель; О – однополюсный: Н – наружной установки; Д – двузсколонкоиый; 3 – заземляющие ножи; К – ( после напряжения) отражает особенность конструкции. [25]
В типовом обозначении кнопок серии КМЕ третья цифра указывает число имеющихся замыкающих контактов, а четвертая – число размыкгющнх контактов. [26]
Они имеют общее типовое обозначение КВЭ и применяю гея для окоицевания силовых кабелей до 10 кВ внутри помещений всех видов, а также в наружных электроустановках при условии защиты заделки от непосредственного воздействия на нее атмосферных осадков и солнечных лучей. [27]
Приведем примеры типовых обозначений по условиям применения: АВП400 – 1000У5 – асинхронный двигатель мощностью 400 кВт с синхронной скоростью 1000 об / мин, исполнение для умеренной климатической зоны, категория помещения 5; 4А225М4УЗ – асинхронный двигатель серии 4А с высотой оси вращения 225 мм, средней габаритной длины, имеет 4 полюса, исполнение для умеренной климатической зоны, категория помещения 3; ТМ-4000 / 10 – У1 – трансформатор с естественным масляным охлаждением мощностью 4000 кВ – А, исполнение для умеренной климатической зоны, предназначен для установки на открытом воздухе. [28]
Принятые в технике типовые обозначения для непроволочных резисторов отражают их основные особенности и состоят из трех букв. [29]
В таблице указаны типовые обозначения. [30]
Страницы: 1 2 3 4
www.ngpedia.ru
Особенности проектирования двухтрансформаторной главной понизительной подстанции
Дипломная работа – Физика
Другие дипломы по предмету Физика
p>
б) по номинальному току:
.
Рабочий максимальный ток определим по формуле . Тогда ток трансформатора на стороне высшего напряжения равен
,
Тогда
Рисунок 4.1 – Общий вид выключателя ВЭКТ-110-40/630 УХЛ 1
в) по термической стойкости к току КЗ:
где – ток термической стойкости; – время, в течение которого выключатель может выдержать ток ; – время срабатывания релейной защиты по условию селективности.
г) по динамической стойкости к току КЗ:
Так как параметры выключателей ВЭКТ-110-40/630 УХЛ1 подходят по всем условиям, то примем данные выключатели к исполнению.
.1.2Выбор разъединителей
Выберем разъединители РНДЗ.2-110/1000 ХЛ1 (Р – разъединитель; Н – наружной установки; Д – двухколонковый; З.2 – с двумя заземляющими ножами; 110 – номинальное напряжение; 1000 – номинальный ток, А; ХЛ – для работы в районах с холодным климатом; 1 – для работы на открытом воздухе) [1, табл. 5.5]. Достоинствами этих разъединителей являются малые габариты и простой механизм управления.
Проверим данные разъединители по тем же условиям, что и для выключателей:
а) по номинальному напряжению:
б) по номинальному току:
в) по термической стойкости к току КЗ:
,
г) по динамической стойкости к току КЗ:
Так как параметры разъединителя РНДЗ.2-35/1000ХЛ1 подходят по всем параметрам, то примем данный разъеди
10i5.ru
Дать определение разъединителю, описать конструкцию разъединителей для наружной установки типа РНДЗ-2-110. Разъединитель рндз
Дать определение разъединителю, описать конструкцию разъединителей для наружной установки типа РНДЗ-2-110.
Поиск ЛекцийРазъединитель – это контактный коммутационный аппарат, предназначены для отключения и включения электрической цепи без тока или незначительным током, который для обеспечения безопасности имеет между контактами в отключенном положении изоляционный промежуток.

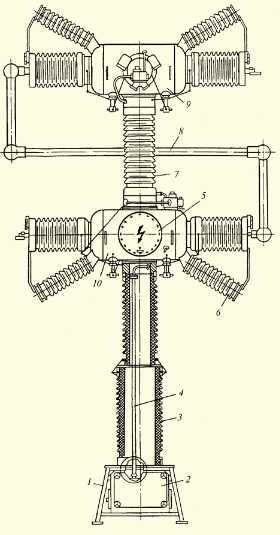

Конструкция разъединителя типа РНДЗ-2-110:
1. основание; 2 и 7 – колонки изоляторов; 3 – гибкие связи; 4 – нож; 5 – пальцевые ламели; 6 – контакт для заземляющего ножа; 8 – заземляющие ножи; 9 – тяга; 10 – вал; 11 – привод.
На основании (раме) 1 установлены заземляющие ножи 8. При отключении ножи заземления замыкают на землю провода, которые присоединены к разъединителю. Между заземляющими и рабочими ножами обязательно устанавливается механическая блокировка для того, чтобы не допустить включения заземляющих ножей при включенном разъединителе. Также на основании находятся колонки изоляторов 2,7 к которым надежна крепятся контактные ножи 4 . Они должны надежно работать при номинальном режиме, а также при перегрузках и сквозных токах короткого замыкания. Один полюс является ведущим, к нему крепится привод 11. Движение к другим полюсам осуществляется при помощи тяги 9. Контактная система разъединителя состоит из ламелей 5, укрепленных на конце одного ножа и контактной системы на конце другого ножа. При включении нож входит между ламелями. Давление в контакте создается пружинами.
Гибкие связи 3 служат , как бы мостом, от главных ножек к наконечнику для присоединения шины.
При отключении по средствам привода и вала 10 происходит отключение разъединителя размыканием главных контактных ножей.
Дать определение отделителю, описать устройство отделителя типа ОД-110.
Отделитель – трехполюсный разъединитель, снабженный приводом для автоматического отключения обесточенной цепи.
Конструкция отделителя типа ОД-110:
1 и 3 – ножи; 2 – контактное устройство; 4 – изоляционные колонки; 5 – отключающая пружина; 6 – рама;
Отделитель внешне ничем не отличается от разъединителя, но в его конструкции имеются отключающие пружины, под действием которых и происходит его отключение. На основании (раме) 6 находятся изоляционные колонки 4 к которым надежна крепятся контактные ножи 1,3 . Они должны надежно работать при номинальном режиме, а также при перегрузках и сквозных токах короткого замыкания. Соединение главных ножей осуществляется при помощи контактного устройства 2. Недостатком данной конструкции является большое время отключения отделителя (0,4-0,5 с.).
Назначение выключателей напряжением выше 1000 В. Описать конструкцию масляного бакового выключателя типа С-35-630-10, перечислить достоинства и недостатки, раскрыть принцип действия дугогасительного устройства.
Выключатель – это коммутационный аппарат, предназначенный для включения и отключения электрических цепей под нагрузкой, а также для отключения их при К.З.

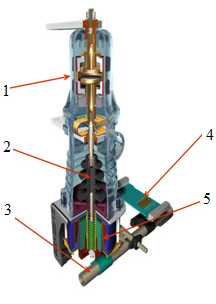

Конструкция выключателя С-35-630-10: 1 – ввод; 2 – трансформатор тока; 3 – корпус приводного механизма; 4 – изолирующая тяга; 5 – неподвижный контакт; 6 – дугогасительная камера; 7 – внутрибаковая изоляция; 8 – маслоспускное устройство.
Выключатель состоит из бака имеющего форму в виде эллиптического конуса, выполнен из листовой стали, внутри обшит внутрибаковой изоляцией 7, снабжен маслоспускным устройством 8 снизу, для замены отработанного масла . Бак крепится с помощью четырех стяжных шпилек к стальной крышке, на которой расположены два ввода 1. Основной частью ввода является токоведущий стержень. Сверху ввод 1 закрыт круглой литой крышкой. На вводах установлены трансформаторы тока 2. Снизу к токоведущим стержням крепятся медные неподвижные контакты 5 Г-образной формы. Подвижная дугогасительная камера 6 закреплена на изолирующей тяге 4, перемещающейся под действием приводного механизма 3.
Достоинства:простота конструкции, высокая отключающая способность, пригодность к наружной установки, возможность установки встроенных трансформаторов тока.
Недостатки: взрыво- и пожароопасность, необходимость периодического контроля за состоянием и уровнем масла в баке и вводах, большой объем масла, что обуславлив
10i5.ru
Рндз 110 технические характеристики. Разработка системы электроснабжения промышленного предприятия (длина трассы ВЛ 110 кВ от районной подстанции до предприятия
Эксплуатация разъединителей до 110 кВ / Справка / Energoboard
Место для Вашей рекламы. Около 30 000 просмотров в месяц! О Вашем предложении узнают! Акция! 3000р./мес! 8(908)910-21-20
ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ РАЗЪЕДИНИТЕЛЕЙ НА НАПРЯЖЕНИЕ ДО 110 КВ ВКЛЮЧИТЕЛЬНО
Знание настоящей инструкции обязательно для:
- Начальника, мастера группы подстанций и цеха по ремонту оборудования.
- Оперативного и оперативно – производственного персонала.
- Производственного персонала группы подстанций и цеха по ремонту оборудования.
Инструкция составлена на основании действующих «Правил технической эксплуатации электрических станций и сетей», «Правил устройства электроустановок», «Техническое описание и инструкция по эксплуатации разъединителей типа РНД-110 и РНДЗ-110» КЛО 412.115., «Инструкция по местной сборке и уходу разъединителя типа SOHK 12-31,5», «Паспорт разъединителя типа SOHK 12-31,5», «Разъединители линейные для наружной установки», «Электрические аппараты высокого напряжения. Атлас конструкций», электротехническая справочная литература, «Нормы испытаний электрооборудования» ГКД 34.20.302-2002, «Сборник директивных материалов по эксплуатации энергосистем», электротехническая часть.
1. Общие сведения.
Разъединителем называется аппарат высокого напряжения, предназначенный для включения и отключения обесточенных участков электрической цепи, находящихся лишь под напряжением. Характерной особенностью разъединителя является наличие видимого разрыва цепи. В отдельных случаях разъединители используются для отключения незначительных токов нагрузки, зарядных токов линий, токов холостого хода трансформаторов и т.д., а также заземления отключённых участков при помощи стационарных заземляющих ножей при их наличии.
Таблица №1. Допустимые токи, отключаемые и включаемые разъединителями.
| Uном, кВ | Расстояние между осями полюсов, м | Наибольший отключаемый и включаемый токи, А | ||
| намагничивающий | зарядный | замыкания на землю | ||
| наружная установка | ||||
| 6 | 0,4 | 2,5 | 3,0 | 7,5 |
| 10 | 0,5 | 2,5 | 4,0 | 6,0 |
| 35 | 1,0 | 3,0 | 2,0 | 3,0 |
| 35 | 2,0 | 3,0 | 3,0 | 5,0 |
| 110 | 2,0 | 4,0 | 1,5 | – |
| 110 | 3,0 | 8,0 | 3,0 | – |
| внутренняя установка | ||||
| 6 | 0,2 | 3,5 | 2,5 | 4,0 |
| 10 | 0,25 | 3,0 | 2,0 | 3,0 |
| 35 | 0,45 | 2,5 | 1,0 | 1,5 |
| 110 | 2,0 | 4,0 | 1,5 | – |
Условия эксплуатации разъединителей:
- высота установки над уровнем моря – не более 1000 м;
- верхнее значение температуры окружающего воздуха – +40 °С;
- нижнее значение температуры окружающего воздуха – – 40 °С;
- скорость ветра – не более 40 м/с;
- скорость ветра при гололёде – не более 15 м/с.
Номенклатурное обозначение расшифровывается следующим образом:
Разъединители наружной установки:
Р – Разъединитель Л – Линейный контакт Н – Наружной установки Д – Двухколонковый З – Наличие заземляющих ножей (для варианта без заземляющих ножей индекс опускается) 2 – Условное обозначение количества и расположения заземляющих ножей 110 – Номинальное напряжение 3200 – Номинальный ток У – Климатическое исполнение I – Категория размещения
Разъединители внутренней установки:
Р – Разъединитель В – Внутренней установки Ф – Фигурное исполнение З – Наличие заземляющих ножей (для варианта без заземляющих ножей индекс опускается) Ia – Условное обозначение количества и расположения заземляющих ножей 10 – Номинальное напряжение 630 – Номинальный ток УХЛ – Климатическое исполнение 2 – Категория размещения
energoboard.ru
1.2 Характеристика электрического оборудования подстанции
Силовые трансформаторы, трансформаторы собственных нужд
На подстанции установлены следующие типы трансформаторов: трехобмоточный трансформатор ТДТН-10000/110/35/10 (Т-1) (Т-2). Нейтрали обмоток 110 кВ Т-1 и Т-2 могут быть связаны с контуром заземления подстанции посредством заземляющих ножей типа ЗОН – 110.
В настоящее время на подстанции
10i5.ru
расшифровка аббревиатуры, характеристики и особенности конструкции
Сегодня в электросистемах активно применяются высоковольтные разделители РЛНД. Эти устройства были разработаны сравнительно недавно, но уже смогли завоевать популярность у потребителей. Основными причинами этого является невысокая стоимость, длительный срок эксплуатации и надежность в работе. В результате линейные разделители по своим характеристикам превосходят более дорогие аналоги
.
Расшифровка аббревиатуры
В электротехнике многие устройства имеют аббревиатуру и если ее расшифровать, то можно понять их назначение, например, ОСО. В случае с разъединителями ситуация еще проще и все буквы здесь являются сокращением от полного названия. В результате расшифровка РЛНД имеет следующий вид:
- Р — разъединитель.
- Л — линейный.
- Н — наружный
- Д — двухколонковый.
Похожим образом проводится расшифровка РНД или других разделителей, например, РНДЗ. Оба эти устройства являются линейными двухколонковыми разделителями для наружной установки. Различие между ними заключается в одной букве «З», указывающей на наличие заземляющего проводника. Аналогичным образом ситуация обстоит и с РЛНДЗ.
Также в обозначение моделей разделителей содержится информация об основных технических характеристиках. Представлена она в следующем виде — А-В-С. В/Г-Д. Вместо литер указываются соответствующие значения, которые могут рассказать следующее:
- А — количество заземляющих ножей на каждом из полюсов.
- Б — число полюсов, значение отсутствует для трехполюсных устройств.
- В — номинальный показатель напряжения в кВ.
- Г — показатель номинального тока.
- Д — климатическое исполнение.
В качестве примера можно привести модель РЛНД-1−10/630 У1. Этот разъединитель предназначен для электросети с напряжением до 10 кВ и оснащен одним ножом заземления. Показатель номинального тока устройства составляет 630 А. Аналогичным образом ситуация обстоит с расшифровкой модели разъединителя РЛНД 10−400. Из маркировки изделия можно понять, что показатель номинального тока составляет 400 А. Также аббревиатура с расшифровкой 10-киловольтных устройств указывает на наличие изделий, рассчитанных на ток силой в 200, 400 и 630 ампер.
Конструкция и принцип работы
Конструкция устройств РЛН достаточно проста и это является залогом их надежности. Каждый полюс оснащается подвижной и неподвижной оперативной штангой (колонками), которые обеспечивают поворот ножа в горизонтальной плоскости. Габариты изделий серии 110 указаны на чертеже.
Основой их конструкции является рама, изготовленная из металлического сплава. Именно на ней установлены оперативные штанги изоляторов, количество которых соответствует числу полюсов и находится в диапазоне от двух до шести. При этом половина элементов имеет подвижную конструкцию и на них монтируются ножи, подключаемые к электросистеме. Для обеспечения безопасности обслуживающего персонала разделители имеют проводники заземления.
Подвижные контакты приводятся в движение с помощью специального механизма, который состоит из рычага с валом, соединенным с изолирующими колонками. Если устройство включено, то ручка привода находится в верхнем положении. Число заземляющих ножей всегда соответствует количеству полюсов.
Однако есть разделители, не оснащенные этими элементами. При их обслуживании нужно использовать заземлители переносного типа. Для управления линейным разъединителем 10 кВ применяются специальные приводы — ПРН. Это устройство может входить в комплект поставки.
Область применения
О технических характеристиках изделий можно узнать из таблицы.
Эти устройства предназначены для включения-отключения электрических цепей, не имеющих подключения к нагрузке. Это говорит о том, что при их коммутации они должны быть предварительно отключены от сети.
После этого устройства создают видимый разрыв электроцепи и проведение ремонтных или сервисных работ на конкретном участке линии электропередачи можно читать безопасным. Разделители предназначены для установки на опорах электромагистралей, например, СВ-110−35. Монтаж изделий выполняется во время строительства линий электропередач или в местах нового подсоединения к ним.
Производитель позаботился о простоте не только конструкции, но и регулировки своего изделия. Этот процесс, по сути, заключается лишь в выставлении ножей, что позволит добиться синхронной работы этих элементов.
Для решения поставленной задачи следует отпустить болты, выполнить регулировку и снова затянуть крепежные элементы. После этих манипуляций проводится проверка зоны контакта каждого ножа, а ее размер должен быть не менее 8 мм.
Замена устройства должна проводиться в тех случаях, когда на нем были обнаружены сильные повреждения, например, выгорели контакты. Также следует помнить, что производство техобслуживания должно выполняться в строгом соответствии с нормами безопасности.
chebo.pro
Инструкция № 07.8 по эксплуатации разъединителей 110 кВ Краснополянской гэс
12
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «Нефтяная компания «ЛУКОЙЛ»
Общество с ограниченной ответственностью
«ЛУКОЙЛ – Экоэнерго»
(ООО «ЛУКОЙЛ-Экоэнерго»)
Краснополянская гидроэлектростанция
(наименование)
УТВЕРЖДАЮ:
Заместитель генерального директора –
Главный инженер
ООО «ЛУКОЙЛ-Экоэнерго»
__________В.Е. Подсвиров
«____» _______201_г
Срок действия установлен:
с «___»____________________ 201_ г.
по «___»____________________201_г.
Срок действия продлен:
с «___»____________________ 20__г.
по «___»_____________________ 20__г.
НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ.
1.1. Разъединители наружной установки типа РНД-110/1000У1, РНД-110/2000У1, РНДЗ-110/1000У1 и РНДЗ-1000/2000У1 предназначены для включения и отключения обесточенных участков цепи, находящихся под напряжением.
1.2. Разъединители изготавливаются в исполнении У категории 1 по ГОСТ 15150-69, при этом:
температура окружающего воздуха от плюс 40 С до минус 45 С;
скорость ветра не более 40 м/сек:
высота установки над уровнем моря не более 1000 м.
Основные технические данные разъединителей приведены в табл.1.
Таблица 1.
Наименование параметров | Нормы | |||
на 1000 А | на 2000А | |||
Номинальное напряжение, кВ | 110 | |||
Наибольшее рабочее напряжение, кВ | 126 | |||
Номинальный ток, А | 1000 | 2000 | ||
Частота, Гц | 50 | |||
Амплитуда предельного сквозного тока короткого замыкания, кА | 80 | 100 | ||
Предельный ток термической устойчивости, кА | 31,5 | 40 | ||
Время протекания предельного тока термической устойчивости, с: для главных ножей для ножей заземления | 3 1 | |||
Длина пути утечки внешней изоляции,см Допустимое тяжение от проводов в горизонтальной плосости с учетом влияния ветра и гололеда, кГс, не более | 190 80 | 223 100 | ||
Разъединители на 1000 А допускают 20% длительную перегрузку (1200А) к номинальному току при температуре окружающего воздуха 29 С, на 2000 А – 2400А при температуре окружающего воздуха не выше плюс 25 С.
1.5. В условном обозначении разъединителя РНДЗ 1а(1б,2)- 110/1000 У1 принято:
Р – разъединитель
Н – наружной установки
Д – двухколонковый
З – индекс, обозначающий наличие заземляющих ножей; для варианта без заземляющих ножей индекс опускается
1а, 1б,2 -условное обозначение количества и расположение заземляющих ножей
110 – номинальное напряжение
1000 или 2000 – номинальный ток
У – климатическое исполнение по ГОСТ 15150-69
1 – категория размещения по ГОСТ 15150-69
1.6. Варианты исполнения разъединителей приведены в табл.2.
Таблица 2.
Обозначение вариантов | Конструктивное исполнение разъединителей |
РНД-110/1000У1 РНД-110/2000У1 | Разъединители не имеют заземляющих ножей |
РНДЗ.1а-110/1000У1 РНДЗ.1а-110/2000У1 | Разъединители имеют по одному заземляющему ножу со стороны главного ножа с ламелями |
РНДЗ.1б-110/1000У1 РНДЗ.1б-110/2000У1 | Разъединители имеют по одному заземляющему ножу со стороны главного ножа без ламелей |
РНДЗ.2-110/1000У1 РНДЗ.2-110/2000У1 | Разъединители имеют по два заземляющих ножа. |
Управление разъединителями осуществляется ручными приводами (ПРН-110М для вариантов без заземляющих ножей, ПРН-220М для вариантов с заземляющими ножами, ПРН-220М для вариантов с заземляющими ножами) или электродвигательным приводом ПДН-1 (для всех вариантов), причем, управление заземляющими ножами осуществляется только вручную.
studfiles.net
Разъединитель наружной установки РДЗ и РНДЗ, Разъединители высоковольтные в
Применение Применение разъединителей наружной установки серии РДЗ и РНДЗ мало чем отличается от использования прочих подобных установок. Данные устройства предназначены для отключения или включения отдельных обесточенных участков электрической цепи высокого напряжения. Более того, они необходимы для заземления, с этой целью используются стационарные заземлители. Разъединители РНДЗ изготавливаются и комплектуются из отдельных полюсов, так как они могут использоваться в различных вариациях: однополюсном, двухполюсном, трехполюсном виде установки и так далее. Причем устройство может устанавливаться как вертикально, так и горизонтально на плоскую поверхность.Все разъединители 110 отличаются тем, что их полюса изготовлены в виде двух колонковых аппаратов, где главные ножи поворачиваются в горизонтальной плоскости. Подобное устройство представляет собой конструкцию, состоящую из изоляционных колонн, цоколя, заземлителя и токоведущей системы.
Ножи разъединителя РДЗ 35 1000-ого контактные на 1000 А представляют собой две медные шины, расположенные параллельно друг другу и закрепленные «на ребро». Один их конец оснащен разъемным контактом, а другой – соединен с контактным выводом посредством гибких связей.
Что касается контактных ножей на 2000 и 3150 А разъединителя, то данная конструкция будет представлять собой совокупность двух контактных ножей на 1000 А. Разъединитель РНДЗ 110 имеет также заземляющее устройство, оно состоит из неподвижного контакта, который расположен на главном контактном ноже и заземлителя, находящегося стационарно на цоколе.
Все основные части разъединителя РДЗ 2 110 1000 и прочих аналогичных приборов изготовлены из качественных черных металлов. Кроме того, все они имеют стойкое к коррозии специальное покрытие в виде горячего или гальванического цинка. Любой разъединитель РДЗ 35 1000 отличается своей высокой надежностью и прочностью – это его основные преимущества. Достигается это за счет того, что при изготовлении данных устройств используется исключительно качественное сырье. Благодаря такому подходу их срок эксплуатации значительно увеличивается.
Данные устройства, в том числе и разъединитель РДЗ 110 1000 могут эксплуатироваться в районах, где царит умеренный климат. Любой разъединитель под маркой РДЗ 2 110-й отличается тем, что он стоек к внешним неблагоприятным условиям. Полюса разъединителя выполнены в виде двухколонковых аппаратов с разворотом главных ножей в горизонтальных плоскостях и представляют собой совокупность цоколя, изоляционных колонн, токоведущей системы и заземляющего устройства. Контакт. ножи разъединителя на 1000 А представляют собой две параллельные медные шины, закреплены “на ребро”, один конец которого гибкими связями соединен с контактным выводом, а на другом образован разъемный контакт. Контакт. нож разъединителя на 2000 и 3150 А представляет собой состав из двух контакт. ножей на 1000 А. Заземляющее устройство разъединителя состоит из заземлителя, стационарно установленного на цоколе разъединителя и неподвижного контакта, установленного на главном контактн. ноже. Основные части разъединителя, выполненны из черных металлов, имеют стойкое антикоррозийное покрытие – горячий или гальванический цинк.
Условия применения Параметры эксплуатации в окружающей среде:
-от плюс 40C до минус 60C – для исполнения УХЛ1;
-от плюс 45С до минус 10С – для исполнения Т1.
Влажность воздуха не более 100% при температуре плюс 25C.
Толщина корки льда не должна превышать 10 мм – для разъединителя 35 и 110 кВ, и 20 мм – для разъединителя 150 и 220 кВ.
Скорость ветра без гололеда не должна достигать выше 40 м/с.
Скорость ветра с гололедом не должна достигать выше 15 м/с.
Категория изоляции – “А” или “Б”.
Климатическое исполнение только в двух вариантах – УХЛ1 и Т1. Разъединители серии РДЗ отвечают своей прочностью и надежностью в
применение, Благодаря качественному сырью, используемому в изготовление,
срок эксплуатации увеличивается.
Звоните по телефону +7 (343) 261-99-55, 261-93-74
Отправьте заказ с реквизитами на E-mail: [email protected]
Опубликовано: 10 Sep 2014.
Просмотров: в Мае [73], всего [2811]
www.proelectro2.ru
Дать определение разъединителю, описать конструкцию разъединителей для наружной установки типа РНДЗ-2-110.
Поиск ЛекцийРазъединитель – это контактный коммутационный аппарат, предназначены для отключения и включения электрической цепи без тока или незначительным током, который для обеспечения безопасности имеет между контактами в отключенном положении изоляционный промежуток.
Конструкция разъединителя типа РНДЗ-2-110:
1. основание; 2 и 7 – колонки изоляторов; 3 – гибкие связи; 4 – нож; 5 – пальцевые ламели; 6 – контакт для заземляющего ножа; 8 – заземляющие ножи; 9 – тяга; 10 – вал; 11 – привод.
На основании (раме) 1 установлены заземляющие ножи 8. При отключении ножи заземления замыкают на землю провода, которые присоединены к разъединителю. Между заземляющими и рабочими ножами обязательно устанавливается механическая блокировка для того, чтобы не допустить включения заземляющих ножей при включенном разъединителе. Также на основании находятся колонки изоляторов 2,7 к которым надежна крепятся контактные ножи 4 . Они должны надежно работать при номинальном режиме, а также при перегрузках и сквозных токах короткого замыкания. Один полюс является ведущим, к нему крепится привод 11. Движение к другим полюсам осуществляется при помощи тяги 9. Контактная система разъединителя состоит из ламелей 5, укрепленных на конце одного ножа и контактной системы на конце другого ножа. При включении нож входит между ламелями. Давление в контакте создается пружинами.
Гибкие связи 3 служат , как бы мостом, от главных ножек к наконечнику для присоединения шины.
При отключении по средствам привода и вала 10 происходит отключение разъединителя размыканием главных контактных ножей.
Дать определение отделителю, описать устройство отделителя типа ОД-110.
Отделитель – трехполюсный разъединитель, снабженный приводом для автоматического отключения обесточенной цепи.
Конструкция отделителя типа ОД-110:
1 и 3 – ножи; 2 – контактное устройство; 4 – изоляционные колонки; 5 – отключающая пружина; 6 – рама;
Отделитель внешне ничем не отличается от разъединителя, но в его конструкции имеются отключающие пружины, под действием которых и происходит его отключение. На основании (раме) 6 находятся изоляционные колонки 4 к которым надежна крепятся контактные ножи 1,3 . Они должны надежно работать при номинальном режиме, а также при перегрузках и сквозных токах короткого замыкания. Соединение главных ножей осуществляется при помощи контактного устройства 2. Недостатком данной конструкции является большое время отключения отделителя (0,4-0,5 с.).
Назначение выключателей напряжением выше 1000 В. Описать конструкцию масляного бакового выключателя типа С-35-630-10, перечислить достоинства и недостатки, раскрыть принцип действия дугогасительного устройства.
Выключатель – это коммутационный аппарат, предназначенный для включения и отключения электрических цепей под нагрузкой, а также для отключения их при К.З.
Конструкция выключателя С-35-630-10: 1 – ввод; 2 – трансформатор тока; 3 – корпус приводного механизма; 4 – изолирующая тяга; 5 – неподвижный контакт; 6 – дугогасительная камера; 7 – внутрибаковая изоляция; 8 – маслоспускное устройство.
Выключатель состоит из бака имеющего форму в виде эллиптического конуса, выполнен из листовой стали, внутри обшит внутрибаковой изоляцией 7, снабжен маслоспускным устройством 8 снизу, для замены отработанного масла . Бак крепится с помощью четырех стяжных шпилек к стальной крышке, на которой расположены два ввода 1. Основной частью ввода является токоведущий стержень. Сверху ввод 1 закрыт круглой литой крышкой. На вводах установлены трансформаторы тока 2. Снизу к токоведущим стержням крепятся медные неподвижные контакты 5 Г-образной формы. Подвижная дугогасительная камера 6 закреплена на изолирующей тяге 4, перемещающейся под действием приводного механизма 3.
Достоинства:простота конструкции, высокая отключающая способность, пригодность к наружной установки, возможность установки встроенных трансформаторов тока.
Недостатки: взрыво- и пожароопасность, необходимость периодического контроля за состоянием и уровнем масла в баке и вводах, большой объем масла, что обуславливает большую затрату времени на его замену, необходимость больших запасов масла; непригодность для установки внутри помещения; непригодность для выполнения быстродействующего АПВ; большая затрата металла, большая масса, неудобство перевозки, монтажа и наладки.
Принцип работы: При отключении приводной механизм перемещает штангу вместе с камерой вниз, между подвижным и неподвижным контактами образуются две дуги, разлагающие масло на газы. Давление в камере резко повышается и дуги выдуваются в выхлопные отверстия, этому способствует сжатый в камере воздушной подушки воздух, который служит в первый момент газообразования амортизатором, запасающим энергию. По мере продвижения камеры с подвижным контактным мостом вниз дуги растягиваются как в поперечном, так и в продольном направлении. Соприкасаясь с холодными слоями масла дуги охлаждаются, деионизируются и гаснут окончательно при очередном переходе тока через нуль.
Назначение выключателей напряжением выше 1000 В. Описать конструкцию маломасляных выключателей ВМП, перечислить достоинства и недостатки, раскрыть принцип действия дугогасительного устройства.
Выключатель – это коммутационный аппарат, предназначенный для включения и отключения электрических цепей под нагрузкой, а также для отключения их при К.З.
Конструкция выключателя типа ВМП: 1 – дугогасительные контакты; 2 – дугогасительная камера; 3 – неподвижные контакты;
Достоинства: небольшое количество масла; относительно малая масса; более удобный, чем у баковых выключателей, доступ к дугогасительных контактам; возможность создания серии выключателей на разные напряжения с применением унифицированных узлов.
Недостатки: взрыво- и пожароопасность; невозможность осуществления быстродействующего АПВ; необходимость периодического контроля, доливки, относительно частой замены масла в дугогасительных бочках; трудности установки встроенных трансформаторов тока; относительно малая отключающая способность.
Принцип работы: Принцип работы маломасляного выключателя основан на гашении дуги, возникающей при размыкании контактов , потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры дуги. Этот поток получает определенное направление в дугогасительном устройстве, размещенном в зоне горения дуги.
Камера собирается из пластин фибры, гетинакса и электроизоляционного картона и стягивается изоляционными шпильками. Камера имеет три щели для гашения дуги.
Дутьевой канал идет сначала горизонтально, а потом вертикально. Для ограничения давления при больших токах и создания необходимого давления вблизи нулевого значения тока камера имеет воздушный буфер. Давление достигает наибольшего значения вблизи максимума тока. Под действием этого давления масло сжимает воздух в буфере. Около нуля тока мощность в дуге и давление резко спадают. Энергия, накопленная в сжатом воздухе буфера, позволяет создать в камере дутье, необходимое для гашения дуги.
Следует отметить, что в дугогасительных устройствах с автодутьем подъем давления, необходимого для гашения дуги, создается за счет энергии, выделяемой электрической дугой. Поэтому большие токи отключаются при малой длине дуги и малом времени ее горения благодаря тому, что энергия, выделяемая дугой, велика.
При отключении больших токов в них используется интенсивное поперечное дутье. После гашения дуги пары масла и газы попадают в верхнюю часть корпуса, где пары масла конденсируются, а газы выходят наружу через отверстие в крышке.
11.
Назначение выключателей напряжением выше 1000 В. Описать конструкцию воздушного выключателя типа ВВБK-220-12, перечислить достоинства и недостатки, раскрыть принцип действия дугогасительного устройства.
Выключатель – это коммутационный аппарат, предназначенный для включения и отключения электрических цепей под нагрузкой, а также для отключения их при К.З.
Конструкция выключателя типа ВВБK-220-12: Выключатель установлен на раме 1, к которой крепятся шкаф управления 2 и опорный изолятор 3 с двумя металлическими дугогасительными камерами 9, 10, разъединенными промежуточным опорным изолятором 7. Внутри дугогасительная камера содержит два главных контакта, соединенных единой траверсой, и два вспомогательных контакта. Каждый из главных контактов зашунтирован резистором сопротивлением 100 Ом, служащим для облегчения гашения дуги в главных контактах, выравнивания напряжения между разрывами в процессе отключения и снижения скорости восстановления напряжения. Для тех же целей используются и шунтирующие конденсаторы 6. Вспомогательные контакты отключают ток, протекающий через шунтирующие резисторы. Внутри фарфорового опорного изолятора и в промежуточном изоляторе проходят два воздухопровода из стеклопластика 4. Один служит для постоянной подачи сжатого воздуха в дугогасительные камеры, второй — для импульсной подачи сжатого воздуха в систему управления. Камеры снабжены люками 5, предназначенными для проведения ревизии и ремонта контактной и дугогасительной систем. Дугогасительные камеры 9, 10 включены последовательно токоведущей перемычкой 8.
Достоинства: взрыво- и пожаробезопасность, быстродействие и возможность осуществления быстродействующего АПВ, высокую отключающую способность, надежное отключение емкостных токов линий, малый износ дугогасительных контактов, легкий доступ к дугогасительных камерам, возможность создания серий из крупных узлов, пригодность для наружной и внутренней установки.
Недостатки: необходимость компрессорной установки, сложная конструкция ряда деталей и узлов, относительно высокая стоимость, трудность установки трансформаторов тока.
Назначение выключателей напряжением выше 1000 В. Описать конструкцию вакуумных выключателей BB/TEL, перечислить достоинства и недостатки, раскрыть принцип действия дугогасительного устройства.
Выключатель – это коммутационный аппарат, предназначенный для включения и отключения электрических цепей под нагрузкой, а также для отключения их при К.З.
Конструкция выключателя типа ВВ/TEL: 1 – вакуумная дугогасительная камера; 2- тяговый изолятор; 3 –вал; 4 – вспомогательные контакты; 5 – электромагнитный привод.
Достоинства: простота конструкции, высокая степень надежности, высокая коммутационная износостойкость, малые размеры, пожаро – и взрывобезопасность, отсутствие загрязнения окружающей среды, малые эксплуатационные расходы.
Недостатки:сравнительно небольшие номинальные токи и токи отключения, возможность коммутационных перенапряжений.
Принцип работы: В разомкнутом положении контакты выключателя удерживаются отключающей пружиной через тяговый изолятор. При подаче сигнала «Вкл» подается питание в катушку электромагнита; якорь, сжимая отключающую пружину, перемещается вверх вместе стяговым изолятором и подвижным контактом, который замыкается. В это время кольцевой магнит запасает магнитную энергию, необходимую для удержания выключателя во включенном положении, а катушка постепенно обесточивается, после чего привод оказывается подготовленным к операции отключения.
Во включенном положении выключатель удерживается силой магнитного притяжения якоря к кольцевому магниту так называемой «магнитной защелкой», при этом энергии из внешней цепи не потребляется
Во включенном положении выключатель удерживается силой магнитного притяжения якоря к кольцевому магниту так называемой «магнитной защелкой», при этом энергии из внешней цепи не потребляется. При подаче сигнала «Откл» блок управления подает импульс противоположного направления в катушку , размагничивая магнит и снимая привод с магнитной защелки. Под действием пружин и якорь перемещается вниз вместе с тяговым изолятором и подвижным контактом, выключатель отключается. Возможно ручное отключение кнопкой.
Назначение выключателей напряжением выше 1000 В. Описать конструкцию элегазового выключателя типа HPL B2, перечислить достоинства и недостатки, раскрыть принцип действия дугогасительного устройства.
Выключатель – это коммутационный аппарат, предназначенный для включения и отключения электрических цепей под нагрузкой, а также для отключения их при К.З.

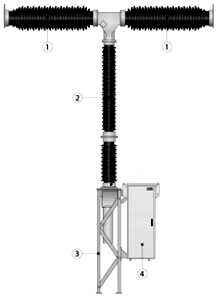

Конструкция элегазового выключателя типа HPL B2:На опорной конструкции 3, служащей основанием элегазового выключателя, устанавливается шкаф управления 4 – для осуществления различных переключающих операций элегазового выключателя, опорный изолятор 2. На опорном изоляторе горизонтально установлены дугогасительные камеры 1, заполненные элегазом, в которых происходит гашение электрической дуги.
1 – дугогасительная камера; 2 – опорный изолятор; 3 – опорная конструкция; 4 – шкаф управления; Достоинства: пожаро- и взрывобезопасность; быстрота действия, высокая отключающая способность; малый износ дугогасительных контактов; пригодность для наружной и внутренней установки.
Недостатки: необходимость специальных устройств для наполнения, перекачки и очистки SF6, относительно высокая стоимость SF6.
Принцип работы: В нормальном положении контакты выключателя замкнуты и ток проходит от верхнего токопровода к нижнему через главные контакты и компрессионный цилиндр.
При операции отключения, подвижные части главного и дугогасящего контактов, а также компрессионный цилиндр и сопло сдвигаются в разомкнутое положение. Важно учитывать, что подвижные контакты, сопло и компрессионный цилиндр составляют один подвижный узел. Другими
словами, процесс компрессорного дугогашения, применяемый в выключателях (серии HPL) компании
АББ, имеет конструкцию с одноходовым движением для размыкания контактов. Когда подвижный узел двигается в направлении разомкнутого положения контактов, клапан заполнения закрывается и элегаз начинает сжиматься между подвижным компрессионным цилиндром и неподвижным поршнем. Первыми разделяются главные контакты. Благодаря тому, что размыкание главных контактов происходит за время, достаточное до начала размыкания дугогасящих контактов, любая дуга будет зажигаться только между дугогасящими контактами в объеме, ограниченном геометрией сопла.
Когда начинают размыкаться дугогасящие контакты, между подвижным и неподвижным дугогаcящими контактами зажигается дуга. Во время горения дуги тело плазмы в некоторой степени блокирует движение элегаза через сопло, в результате чего в компрессорном объеме продолжает увеличиваться
давление газа до того момента, когда токовая кривая проходит через нулевое значение, и дуга становится сравнительно слабой. В этот момент поток сжатого под большим давлением элегаза вырывается из компрессионного объема через сопло и гасит дугу.
В разомкнутом положении расстояние между неподвижным и подвижным контактами выбрано достаточным для того, чтобы выдерживать нормированные уровни диэлектрической прочности промежутка.
При операции включения клапан наполнения открывается и элегаз может свободно проходить в компрессионный объем.
Следует отметить, что давление элегаза, необходимое для гашения дуги, поднимается чисто механическим способом. Таким образом, выключатели с компрессионным методом гашения нуждаются
в достаточно мощном приводе, чтобы преодолеть создаваемое газом давление в сжимаемом объеме, которое необходимо для отключения номинальных токов КЗ, но при этом обеспечить определенную
скорость движения контактов, чтобы в образующемся межконтактном изоляционном промежутке выдерживать без повторных пробоев восстанавливающееся на контактах напряжение.
Рекомендуемые страницы:
poisk-ru.ru
