Циркуляционный насос для отопления самый дешевый
Обеспечение частного дома теплом – это одна из важных задач, которая стоит перед его владельцем в холодное время года. Не все имеют возможность подключиться к центральному отоплению, поэтому автономные системы теплоподачи пользуются большой популярностью у жителей индивидуальных домов. Для обеспечения бесперебойной подачи тепла рекомендуется использовать циркуляционный насос для отопления, поскольку даже самый маленький прибор способен принести пользу.
Предназначение циркуляционного насоса
Циркуляционный насос DAB EVOSTA.
Циркуляционный насос EVOSTA для систем отопления.
Корректная работа отопительного оборудования заключается в постоянном движении теплоносителя по трубопроводу. В том случае, если этого не происходит, обогрев дома невозможен. Перебои с подачей энергии для работы отопления приводят к охлаждению помещения. При длительном отсутствии подачи обогрева трубы перемерзают, вследствие чего – лопаются. Восстановление системы отопления – это хлопотно и дорого
Наиболее оптимальным и дешевым вариантом для сохранения бесперебойной работы отопительной системы является установка маломощных циркуляционных насосов, работающих от автомобильного аккумулятора или солнечной батареи.
Такой прибор может устанавливаться также для экономии электроэнергии, поскольку имеет низкое энергопотребление для подогрева воды в трубах отопления. Кроме того, насосы устанавливаются для равномерного распределения тепла в двухэтажных частных домах.
Виды и устройство циркуляционных насосов
Конструкция циркуляционного насоса.
Принцип работы циркуляционного насоса.
Структура циркуляционного насоса достаточно проста:
- корпус;
- ротор;
- вал с лопастями.
При помощи ротора двигатель запускается, прибор забирает воду из емкости и направляет ее по трубопроводу. Вода движется благодаря центробежной силе и равномерно распределяется по всей системе.
Циркуляционные бытовые приборы делят на два основных типа:
- сухие;
- мокрые.
Циркуляционный насос с сухим ротором.
Циркуляционный насос с мокрым ротором.
Особенность сухого типа заключается в том, что ротор не соприкасается с водой. Такие устройства сильно шумят, поэтому их лучше устанавливать далеко от жилых помещений. Вместе с тем такого типа приборы считаются более эффективными и способны перекачивать внушительные объемы воды.
При использовании сухого насоса следует тщательно следить за чистотой помещения, где он расположен. При работе прибор создает воздушные вихри, которые подхватывают пыль и соринки. Мелкие частицы, оседая, попадают вовнутрь и повреждают уплотнительные кольца, что нарушает герметичность и выводит из строя всю отопительную систему. Несмотря на то, что все детали защищены тонким слоем водяной пленки, не стоит пренебрегать рекомендациями о регулярной влажной уборке.
В отличие от сухого типа мокрые насосы так называются из-за того, что ротор с лопастным колесом находится непосредственно в воде. Такие приборы стоят дешево и неприхотливы в эксплуатации. Приспособления мокрого типа отлично подходят для небольших отопительных система, не создают такого большого шума, легко ремонтируются, а параметры их настройки несложно корректировать.
Основным недостатком мокрых насосов является низкая производительность. Вместе с тем, модели современные оснащены автоматикой, благодаря которой можно регулировать уровень мощности. Также устанавливать режим работы можно путем ручного переключения, что экономит расход электроэнергии.
Преимущества циркулярных насосов

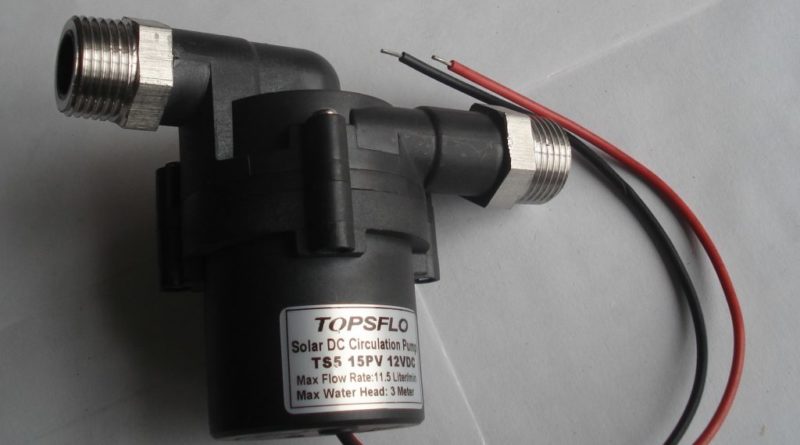

Циркуляционный насос на 12 вольт.
Самые маленькие циркуляционные насосы для отопительной системы мощностью 12 вольт пользуются особым спросом у владельцев частных домов. Это обусловлено определенными плюсами и особенностями характеристик таких приборов:
- плавный пуск;
- электронная стабилизация скорости вращения;
- износоустойчивость благодаря отсутствию трущихся деталей;
- не вибрирует;
- установлена защита от перегрева;
- универсален.
Циркулярные приборы применяются не только для улучшения качества отопления, но и в хозяйстве:
- для полива и орошения растений на приусадебном участке;
- при обслуживании бассейнов;
- в устройстве фонтанов.
При выборе насоса не стоит руководствоваться только стоимостью, ведь хороший прибор не может стоить дешево. Самыми качественными считаются приспособления немецкого, итальянского и польского производства. Можно отдать предпочтение и отечественным изготовителям, но следует отметить, что качественные российские насосы в основном выпускаются для промышленности.
При выборе насоса для отопления имеет смысл обратить внимание на китайскую продукцию, представленную на нашем рынке в том числе и под отечественными брендами. Китайские насосы дешевле насосов именитых брендов, но и качество весьма нестабильное. Мы рекомендуем устанавливать их для отопления дачи, небольшого частного дома. В этом обзоре представлены 5 популярных моделей циркуляционных насосов для отопления, главным преимуществом которых является невысокая цена.
Смотрите также: рейтинг лучших по надежности циркуляционных насосов для отопления.

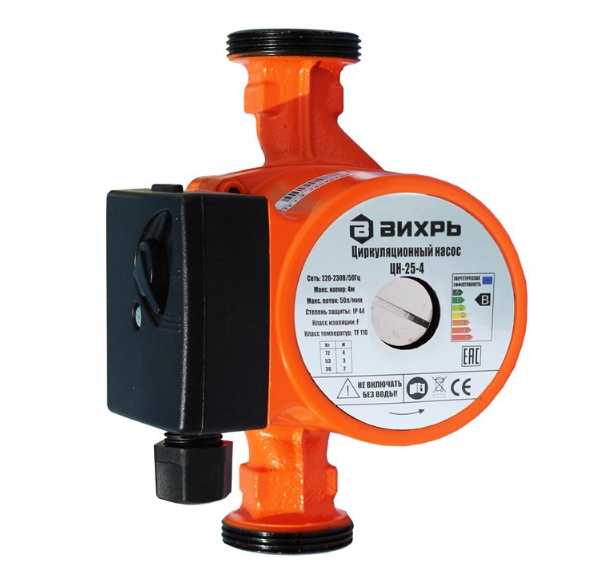

Насосы Вихрь серии ЦН
Вихрь — отечественный производитель, который с 1974 года выпускает водяные насосы. Специализируется на сегменте бытового назначения, предлагает также строительную технику и инструмент. Производство с 2000 года осуществляется в Китае на современном заводе под контролем российских инженеров. Продукция соответствует мировым стандартам качества. Сервисные центры есть во всех регионах России.
| Мощность, Вт | Напор, м | Макс. Производительность, л/мин | Подключение | Максимальное рабочее давление | |
| ЦН-25-4 | 36/53/72 | 2/3/4 | 50 | G 1 1/2″ | 10 |
| ЦН-25-6 | 40/60/90 | 3/5/6 | 50 | G 1 1/2″ | 10 |
| ЦН-32-4 | 36/53/72 | 2/3/4 | 50 | G 2 | 10 |
| ЦН-32-6 | 40/60/90 | 3/5/6 | 50 | G 2 | 10 |
| ЦН-32-8 | 145/220/245 | 5/7/8 | 170 | G 2 | 10 |

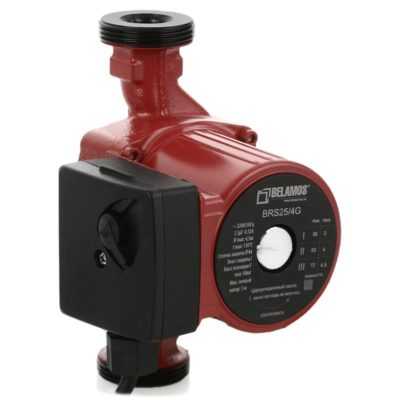

Циркуляционные насосы Беламос BRS
Беламос — известный российский бренд. Компания зарекомендовала себя как надежный производитель электротехнического оборудования. Циркуляционные насосы Беламос ничем не уступают разрекламированным европейским аналогам, а стоят на порядок дешевле. При этом насосы приспособлены к эксплуатации в российских условиях.
| Мощность, Вт | Напор, м | Макс. Производительность, л/мин | Подключение | Максимальное рабочее давление | |
| BRS25/4G | 72/53/38 | 4,5/4/3 | 48/36/18 | G1 | 10 |
| BRS25/6G | 93/67/46 | 6/5/3 | 55/38/22 | G1 | 10 |
| BRS25/8G | 182/170/145 | 8/7,5/7 | 88/77/42 | G1 | 10 |
| BRS32/4G | 72/53/38 | 4,5/4/3 | 48/36/18 | G 1 1/4 | 10 |
| BRS32/6G | 93/67/46 | 6/5/3 | 55/38/22 | G 1 1/4 | 10 |
| BRS32/8G | 270/210/150 | 8/7,5/6,5 | 160/103/43 | G 1 1/4 | 10 |
Насосы Калибр серии НЦ
Торговая марка «Калибр» появилась на отечественном рынке в 2001 году. Под этим брендом представлены качественные бытовые инструменты и электрическое оборудование из Китая. Пользователи отзываются положительно о этой линейки насосов, но отмечают со временем появление шумов.
| Мощность, Вт | Напор, м | Макс. Производительность, л/мин | Подключение | Максимальное рабочее давление | |
| НЦ-15/4 | 30/46/65 | 3/3,5/4 | 25/32/40 | 1 дюйм | 6 |
| НЦ-15/6 | 55/70/100 | 3.5/5/6 | 38/60/80 | 1 дюйм | 6 |
| НЦ-25/4 | 30/46/65 | 3/3,5/4 | 25/32/40 | 1 дюйм | 6 |
| НЦ-25/6 | 55/70/100 | 3.5/5/6 | 38/60/80 | 1½ | 6 |
| НЦ-32/4 | 36/53/72 | 2/3/4 | 30/37/44 | 1½ | 6 |
| НЦ-32/6 | 40/60/90 | 2,5/4,6/6 | 28/51/72 | 1½ | 6 |

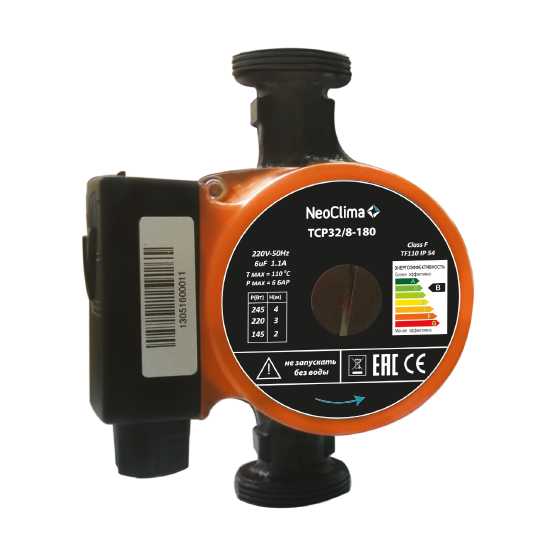

Насосы для отопления NeoClima TCP
Международный производитель, поставляющий климатическое оборудование в РФ с 2000 года. На сегодняшний день, существует сеть авторизованных торговых и сервисных представительств. Делая ставку на повсеместное удобство потребителя, NeoClima за 15 лет присутствия на российском рынке провела уже 4 ребрендинга. Наряду с внешними изменениями, постоянно совершенствуется модельный ряд выпускаемой продукции. Надежность циркуляционных насосов NeoClima подтверждена 2-летней фирменной гарантией.
| Мощность, Вт | Напор, м | Макс. Производительность, л/мин | Подключение | Максимальное рабочее давление | |
| TCP 25/4-180 | 40, 60, 88 | 2, 3, 4 | 23, 35, 50 | G 1 1/2″ | 10 |
| TCP 25/6-180 | 40, 60, 93 | 4, 5, 6 | 30, 40, 55 | G 1 1/2″ | 10 |
| TCP 25/8-180 | 40, 70, 100 | 4, 5, 8 | 20, 25, 40 | G 1 1/2″ | 10 |
| TCP 32/4-180 | 40, 60, 88 | 2, 3, 4 | 23, 35, 50 | G 2″ | 10 |
| TCP 32/6-180 | 40, 60, 93 | 4, 5, 6 | 30, 40, 50 | G 2″ | 10 |
| TCP 32/8-180 | 145, 220, 245 | 5, 7, 8 | 25, 80, 170 | G 2″ | 10 |

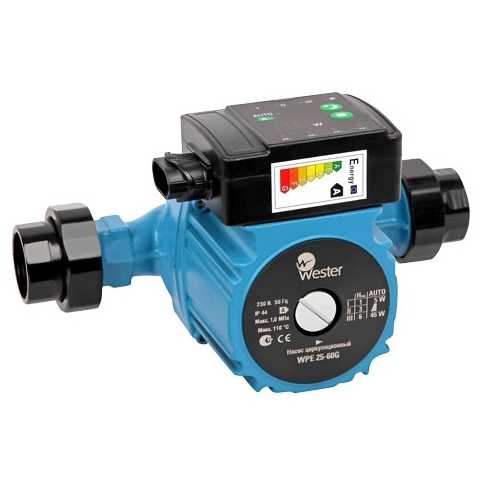

Циркуляционные насосы Wester WCP
Торговая марка Wester изначально зарегистрирована как объединяющий бренд для популярных позиций из ассортимента Группы Компаний «Импульс» — крупнейшей компания на российском рынке отопительного оборудования. Компания имеет развитую сеть авторизованных сервисных мастерских. Насосы серий WCP предназначены для применения в отопительных системах, промышленных установках для: однотрубных систем; двухтрубных систем; систем отопления, размещенных под котлом; контура отопления котла.
| Мощность, Вт | Напор, м | Макс. Производительность, л/мин | Подключение | Максимальное рабочее давление | |
| WCP 25-40G | 65 | 0,5-4,0 | 0,5-2,5 | 1″ | 10 |
| WCP 32-40G | 65 | 0,5-4,0 | 0,5-2,5 | 1 1/4″ | 10 |
| WCP 25-60G | 93 | 0,5-6,0 | 0,5-2,7 | 1″ | 10 |
| WCP 32-60G | 93 | 0,5-6,0 | 0,5-2,7 | 1 1/4″ | 10 |
| WCP 25-80G | 245 | 0,5-8,0 | 0,5-8,5 | 1″ | 10 |
| WCP 32-80G | 245 | 0,5-8,0 | 0,5-10.5 | 1 1/4″ | 10 |
| WCP 25-20 | 58 | 0.5-3.0 | 0,5-2,4 | 1″ | 10 |
otoplenie-help.ru
Как выбрать циркуляционный насос в систему отопления загородного дома
Система отопления загородного дома представляет собой замкнутый контур, в котором циркулирует вода, нагреваемая в одной точке. В контур включен циркуляционный насос, поддерживающий движение жидкости. Каждый изгиб трубы, сужение, установленные на линии приборы создают гидравлическое сопротивление. Перепада температуры недостаточно для движения теплоносителя по разветвлённой схеме и в двухэтажном доме. Применение насоса делает возможным установку отопительного котла не только в подвале.
Устройство и принцип работы циркуляционного насоса
Циркуляционный насос представляет электрический мотор, помещённый в стальной корпус. Его ротор передает вращение через вал на крыльчатку. Вращение крыльчатки создаёт разрежение на входном патрубке, втягивая теплоноситель. При повороте крыльчатка выбрасывает жидкость под давлениеv в контур за счет центробежной силы. Создаётся напор, который является движущей силой циркуляции в контуре отопления.
Циркуляционный насос для систем отопления полезен, вода принудительно убыстряет движение, остывает незначительно, снижается нагрузка на котёл, батареи во всех помещениях одинаково нагреваются. Экономится до 30% горючего на обогрев помещения при правильно составленном контуре.
Проектирование системы отопления, подбор узлов, необходимо доверить специалисту.
Циркуляционных насосов множество, но в тепловых контурах применяют конструкции «мокрого» и «сухого» типа. Если ротор отделён от контакта с жидкостью перегородкой из уплотнительных колец, конструкция считается сухой. Между кольцами при работе образуется плёнка воды, которая за счет поверхностного натяжения герметизирует электрическую часть. По мере износа кольца поджимаются регулирующей пружиной. В зависимости от компоновки конструкции бывают:
- консольные;
- вертикальные;
- блочные.
Насосы используются в системах с большим расходом, применяются в котельных, отапливающих несколько зданий. Они имеют хороший кпд – 80%, но требуют профессионального обслуживания.
В аппаратах «мокрого» типа от водной среды изолирован только статор. Насос работает с малым шумом, не требует обслуживания, используется в малых контурах, несмотря на кпд около 50%. Потребляемая мощность насоса невелика, расход энергии в час при периодическом включении составляет 50-200 ватт. Насосы имеют трехступенчатую регулировку нагрузки.
Критерии выбора циркуляционного насоса для отопления
Важно правильно подобрать циркуляционный насос для отопления по параметрам. Значение имеет:
- площадь отопления;
- температурный режим помещений;
- температурный перепад между подачей и обраткой;
- функциональные особенности нагревателя;
- напор в системе циркуляции,
- особенность сети;
- используемый теплоноситель.
Результатом правильного подбора оборудования станет комфортная температура в здании.
От площади помещения, требования к температуре и на сколько градусов нагревается теплоноситель в котле, зависит выбор мощности насоса. Есть теплотехнические формулы расчета. Исходим из усреднённых показателей, рассчитывая характеристики циркуляционного насоса:
- Производительность насоса устанавливается, исходя из перепада температур – 30-350. Мощность отопительного котла делится на перепад, получают расход, он и есть производительность.
- На 10 м длины трубы необходимо 0,6 м напора. Величина, для насоса регламентируемая, указывается в паспорте, измеряется в метрах водяного столба.
- Насос обеспечивает циркуляцию во всех радиаторах, исходя из 5 секций на 10 м2. Считается расход теплоносителя в системе по производительности котла. Котел 25 кВт нагревает 25 л/мин, радиатору 15 кВт нужен расход 15 л/мин.
- Диаметр труб отопления должен соответствовать сечению патрубков подсоединения насоса. Принято, один насос обеспечит прокачку 80 м контура.
Чем длиннее контур циркуляции и больше сечение труб, тем мощнее требуется циркуляционный насос для отопления дома. Если теплоноситель не вода, более вязкий, насос требуется повышенной мощности.
Если в системе один повышающий насос, его нужно подбирать с запасом мощности. Периодическую корректировку давления в системе может выполнять менее мощный аппарат.
Выбор марки насоса для отопления зависит от возможности покупателя. Известные бренды стоят дорого, работают бесшумно и годами не требуют ревизии. К таким маркам относят насосы европейских производителей. Китайские аппараты дешевле в несколько раз, но срок их эксплуатации невелик, появляется люфт, шум и двигатель сгорает. Российские модели относят к среднему классу, их стоимость дешевле именитых производителей в 2 раза.
Место установки циркуляционного насоса
При установке насоса важно предусмотреть свободный доступ для его обслуживания. Оптимально установить оборудование на обратке перед котлом. Это способствует:
- равномерной подаче питательной воды в систему;
- на менее горячей воде насос проработает дольше;
- в котле не будут создаваться воздушные пробки.
Крыльчатка насоса устанавливается горизонтально, работает под заливом.
Насос монтируют только на байпас, который должен быть сечением меньше основной линии с обязательным включением обратного клапана. Это обеспечит циркуляцию теплоносителя по основной линии при отсутствии электричества. Байпас должен отсекаться для возможности ремонта насоса.
Устройство циркуляционного насоса Grundfos
По утверждению специалистов циркуляционный насос Grundfos является лучшим. В мировом потреблении 50% всех систем отопления оснащены насосами этой марки. Под городом Истра в России открыто дочернее предприятие датского концерна Grundfos.
Выпускаются аппараты с сухим и мокрым ротором. Сухие системы оснащены дополнительным вентилятором для охлаждения двигателя, шумно работают, устанавливаются в котельных. Для домашней сети предлагается система с мокрым ротором серии UPS. Эти устройства выпускаются только в Германии и Сербии. Есть много признаков, по которым можно обнаружить подделку. Настоящий насос от производителя не может стоить дешевле 130-150 долларов.
https://www.youtube.com/watch?v=7lo26JQODhc
Прибор работает до 10 лет без ремонта при условии соблюдения режима эксплуатации. При самостоятельной установке прибора нужно выдержать его в помещении не менее суток. Монтируют циркуляционный насос только на горизонтальном участке трубопровода. Подключение трехфазное, от отдельной линии.
В линейке изделий для обустройства дома предлагаются многофункциональные насосы разной мощности Magna и насосы с автоматической настройкой Alpha. Прибор сам подстраивается под заданный режим, снижает параметры ночью, и когда в доме нет жильцов, экономит энергию.
Описание насоса Wilo
Циркуляционные насосы Wilo производства Германии используются для перекачки жидкости в водных магистралях, отопительных системах, в технических процессах.
Модели насосов для отопительных систем собраны в серии и обеспечивают любую потребность, изготавливаются в сухом и мокром исполнении. Перечислим серии, предлагаемые производителем:
- Star, модификации RS, RSD, Z;
- TOP – Z, D, S;
- Yonos – Pico, Maxo;
- Stratos – Pico, Eco-St.
Оборудование не уступает по качеству датскому, но может работать в диапазоне температур от 120 до -100 С. Одна установка может обеспечить циркуляцию контура отопления 750 м2. Насосы создают напор 2,2 – 12 метров. В зависимости от мощности аппарат весит 2,2 — 8 кг. Работает устройство бесшумно.
Насосы Wilo подходят для отопительных систем с радиаторами, для горячего водоснабжения. Срок эксплуатации оборудования без ремонта заявлен 8 лет для мокрого исполнения.
Качественные насосы для отопления — видео
glav-dacha.ru
Выбор циркуляционного насоса, мощность циркуляционного насоса.
Выбирая циркуляционный насос по его техническим параметрам, покупатель не всегда хорошо понимает значение того или иного термина, не осознает физический смысл, скрывающийся за цифрами. Такая некомпетентность нередко приводит к выбору устройства, которое не может эффективно функционировать в конкретной системе отопления. О чем нужно иметь представле
На фото:
Параметры трубопровода
Важно знать общую высоту и протяженность трубопроводов , то есть расстояние от водогрейного устройства до самой высокой, а также наиболее удаленной точки системы соответственно. Так, если котел установлен в подвале, общая высота трубопровода примерно равна расстоянию от подвала до верхнего отапливаемого этажа.
Кроме этого, следует учитывать диаметр труб, из которых состоит конкретный контур в системе, а также материал, из которого изготовлены как трубы, так и радиаторы и коллекторы.
Гидравлическое сопротивление
Высота трубопровода задает гидравлическое сопротивление всей схемы водяного отопления, которое и предстоит преодолевать циркуляционному насосу.
На фото:

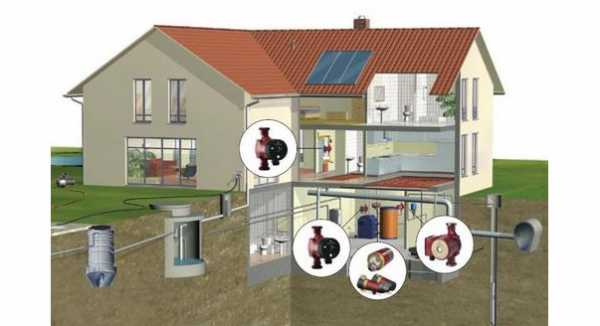

Схема расположения циркуляционных насосов фабрики Grundfos в системе отопления и ГВС частного дома.
Энергопотребление класса А Прежде шкала маркировки энергоэффективности применялась исключительно для бытовой техники. Но теперь аналогичным образом маркируют и энергоэффективность циркуляционных насосов. Первой систему маркировки предложила компания Grundfos. Количество измеренных киловатт-часов, которые насос тратит за год, оценивается по шкале от A до G, при этом энергоэффективность средних циркуляционных насосов соответствует классу D. В отличие от них, насосы класса A могут сократить энергопотребление на 80%.
На фото: Экономия от использования энергосберегающих циркуляционных насосов класса A, B, C.
Мощность циркуляционного насоса
Мощность не является самым важным параметром выбора циркуляционного насоса. Мощность определяет, какое количество электроэнергии насос будет потреблять в процессе работы (к слову, эти агрегаты довольно экономичны — потребляют в среднем менее 1 кВт·ч за сутки).
Объемная подача
Скорость циркуляции жидкости (или объемная подача) является одним из основных параметров циркуляционного насоса. Это показатель того, какой максимальный объем теплоносителя устройство может прогнать по системе отопления за единицу времени. Зависимость скорости циркуляции жидкости от напора представлена в виде графика, который приводится в инструкции к насосу: зная высоту, на которую нужно будет поднимать жидкость, можно легко рассчитать необходимую объемную подачу, и наоборот.
Максимальная скорость циркуляции достигается при минимальном сопротивлении системы, то есть при нулевой высоте подачи. При увеличении высоты объемная подача неуклонно уменьшается.
Учтите! Максимальному напору соответствует минимальное значение объемной подачи.
То есть если максимальный напор насоса будет равен общей высоте трубопроводов отопления, то скорость циркуляции в верхней точке системы снизится до нуля – движения жидкости просто не будет.
Указанные параметры для циркуляционного насоса следует выбирать с некоторым запасом. Мы умышленно не приводим здесь цифры, так как их определяют индивидуально для каждой конкретной системы водяного отопления, и решение этой задачи лучше поручить специалисту.
Общая формула «чем мощнее – тем лучше» в данном случае вполне справедлива, но совершенно неоправданна с экономической точки зрения. Для владельца дома она означает покупку более дорогого устройства и пусть несущественную, но оплату дополнительной электроэнергии.
В статье использованы изображения wilo.com, grundfos.com, lainginc.itt.com
