Секционные стальные радиаторы – Стальные радиаторы отопления: виды, характеристики, достоинства

Стальной радиатор панельного типа легко вписывается в интерьер любого помещения

При контакте практически с любым сталь подвергается коррозии, ее физический износ может достигать 0,1 мм в год.

Снижение этого негативного показателя обеспечивается высоким качеством покраски, выполняемой следующими способами:

• катодный электрофорез – когда краска наносится на поверхность прибора и под воздействием источника тока с отрицательным значением глубок проникает в поры материала;
• анодный электрофорез – этот тип окрашивания протекает аналогично катодному, только поверхность имеет положительный заряд;
• погружение – стальные приборы просто погружаются в окрашивающую смесь.

Самым прогрессивным способом считается катодный электрофорез, успешно зарекомендовавший себя во многих отраслях, в том числе и в окрашивании кузовов автомобилей.

Все панельные радиаторы можно классифицировать на типы в зависимости от количества конвекторных теплообменников и количества панелей.

Основными критериями, влияющими на тип стальных приборов, являются количество панелей и ребер

Панельным батареям гарантирован продолжительный срок эксплуатации при температуре теплоносителя до 70°С. Важно, чтобы максимальная температура жидкости, циркулирующей в системе, не превышала 100°С

При установке панельных стальных радиаторов учитывают, что их рабочее давление должно быть не выше 10 бар. Этого показателя вполне достаточно, когда в доме или квартире централизованное отопление – составляет 9 бар.

Габариты стальных отопительных приборов панельного типа могут значительно отличаться

Однако нужно учесть, что при проведении проверки магистрали перед запуском возможны кратковременные – повышение давление до 15 бар. Испытательное давление панельных радиаторов составляет 13 бар, поэтому они могут не выдержать гидроударов, которые превышают это значение.

Если принято решение о монтаже панельного отопительного оборудования в помещениях, обогреваемых централизованно, то нужно предусмотреть монтаж специальных редукторов, которые предотвратят критическую нагрузку на радиатор.

Мощность отопительных приборов

Мощность батареи определяется ее конструкцией, размером панелей, их количеством. Так, при отсутствии конвекторов в моделях типов 10 и 20, излучение тепла обеспечивается самой панелью.

А вот наличие конвектора позволяет создавать тепловую завесу, отсекая при этом холодный воздух, который идет от окна. Далеко не последнюю роль в формировании мощности играет размер прибора.

Наличие конвектора в панельном радиаторе позволяет создавать эффективную тепловую завесу

Длина стальных батарей отопления находится в диапазоне 0,4-3,0 м, а высота колеблется от 0,3 м до 0,9 м. Наибольшей популярностью пользуются приборы 21, 22 и 11 типов.

Они, при максимальном размере в 3 м, имеют следующие характеристики:

• VKO 11 имеет одну панель с конвектором в 3,15 кВт;
• VKO 21 состоит из двух панелей с конвектором мощностью 4,2 кВт;
• VKO 22 – две панели с двумя конвекторами в 6,25 кВт.

Еще один параметр, которым не стоит пренебрегать при выборе стального радиатора – это его глубина. Она определяется количеством используемых в приборе секций.

Подробная информация по расчету мощности батарей и определению их количества приведена в .

Способы подключения батарей

На рынке представлены панельные радиаторы, которые позволяют реализовывать нижнее и боковое подключение к трубной системе. При выборе прибора нужно обязательно учитывать , так как в различных условиях и местах подсоединения к контуру могут потребоваться радиаторы обоих типов подключения.

Нижнее подключение позволяет прятать трубы контура в стены или пол. Необходимо учитывать, что при нижнем подключении максимально обеспечивается эстетическая сторона интерьера, при этом КПД радиатора снижается на 15-20 % из-за потерь.

При нижнем подключении панельного радиатора трубы системы отопления можно без труда спрятать в стены или пол

Монтажные работы по боковому подключению производятся гораздо проще, а теплоотдача выше. Боковое подключение панельного радиатора обеспечивает присоединение как к вертикальным стоякам, так и к проходящему вдоль пола контуру.

Плюсы и минусы панельных радиаторов

Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.

Достоинства панельных конструкций заключаются в следующем:

1. Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
2. Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
3. Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
4. Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
5. Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
6. Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.

Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.

Слабые стороны оборудования панельного типа состоят в следующем:

1. Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
2. Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
3. Вероятность появления дефектов – при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.

Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.

Особенности трубчатых батарей

Из-за более высокой стоимости трубчатые батареи из стали используются гораздо реже панельных. Конструкция представляет собой несколько рядов параллельно расположенных трубок. При этом ряды могут располагаться не только горизонтально или вертикально, но и под наклоном.

Характеристики трубчатых приборов

При идентичном принципе работы методы изготовления трубчатого оборудования разнятся. Одни выполняются в виде секций, подобных чугунным, которые стыкуются сваркой. Для других применяются стальные ряды трубок, соединяемых в нижней и верхней частях коллекторами.

Трубчатый отопительный прибор не трудно превратить в значимый элемент декора помещения

Хоть конструкция трубчатых радиаторов и разнится, но при этом практически все модели имеют сходные характеристики. Это оборудование оптимально подходит для установки в системы отопления в малоэтажных домах.

Теплоотдача трубчатых радиаторов, сравнительно с аналогами панельного типа, больше, но и цена при этом гораздо выше.

Трубчатым радиаторам присущи следующие технические характеристики:

• рабочее давление 15 атмосфер – в процессе изготовления проводится 2 испытания – воздухом на герметичность и водой на прочность;
• способны выдерживать значительную температуру теплоносителя – вплоть до 130°С;
• большой выбор габаритов – глубина от 40 до 290 мм, высота от 190 до 3000 мм, ограничений по длине и вовсе нет;
• для изготовления используют сталь толщиной от 1,32 до 1,5 мм;
• наличие отводов для бокового и нижнего подключения.

Внутренние стенки трубчатых приборов чаще всего покрыты полимерным составом. Это значительно продлевает срок их службы. Гладкая поверхность препятствует скоплению пыли, поэтому в отношении гигиены трубчатые приборы выгодно отличаются от алюминиевых, чугунных и биметаллических аналогов, чистка которых вызывает массу неудобств.

Сильные и слабые стороны батарей

Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.

Популярность трубчатых приборов обусловлена набором их позитивных качеств:

• высокое рабочее давление и способность выдерживать гидроудары;
• стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
• равномерный прогрев поверхности и высокая теплоотдача;
• гладкая поверхность препятствует скоплению пыли;
• простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
• возможность регулировки температуры при оснащении .

Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.

Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.

Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка

Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.

Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:

• невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
• дороговизна.

Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.

Как правильно выбрать радиаторы

Одной из важных характеристик, влияющих на выбор отопительного оборудования, считается мощность. Кроме нее есть еще целый ряд характеристик, существенно влияющих на выбор стальных батарей, которыми следует руководствоваться при их покупке.

Размер устройства должен соответствовать площади отапливаемого помещения. Без учета отдельных нюансов можно считать, что для обогрева 1 м² площади требуется 0,1 кВт тепловой энергии.

Теплоотдача стальных приборов, применяемых в системе отопления, напрямую зависит от их площади. Так, длина устанавливаемого под окном радиатора должна составлять около 60-70% ширины оконного проема.

При выборе наиболее подходящей модели не лишним будет учесть такие тонкости:

• максимально практичными считаются приборы с ручным или механическим терморегулятором;
• избежать аварий или свести риск затопления к минимуму позволит установка шарового крана, который перекрывает поступление теплоносителя;
• для обеспечения эффективности отопительной системы требуется периодически удалять воздух, скапливающийся внутри – для этих целей подойдет .

Еще один из критериев выбора – репутация производителя и дополнительные услуги, предлагаемые при покупке товара. Так, предпочтение нужно отдавать тем фирмам, которые предоставляют услуги по монтажному, эксплуатационному и сервисному обслуживанию реализуемых приборов из стали.

Производители стальных приборов

На рынке отопительного оборудования стальные радиаторы представлены моделями многих производителей, но при этом технология изготовления практически не разнится, а стоимость может незначительно отличаться.

Стальные трубчатые радиаторы собираются из штампованных секций, сваренных между собой точечной сваркой

Цена изделия определяется его размером, брендом, дизайном. Нередко можно приобрести качественный отечественный прибор, не уступающий по своим характеристикам бренду с мировым именем.

Среди отечественных компании, продукция которых пользуется стабильным спросом на нашем рынке, следующие:

• Лидея;
• Prado;
• Конрад.

Приборы фирмы Лидея производятся в Беларуси. Они снабжаются 1-2-3 панелями, объем теплоносителя в которых находится в пределах 0,9-6,55 л и зависит от размеров. Мощность радиатора с одной панелью – 2,1 кВт, с двумя панелями – 3,9 кВт, с тремя панелями – 5,6 кВт. Толщина стали 1,2 мм, рабочее давление 8,9 бар.

Отопительное оборудование Prado производится в Ижевске. Оно оснащается 1-2 панелями, объем теплоносителя варьируется в пределах 0,8-5,7 л. Что касается мощности, то у радиатора с одной панелью – 1,4 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 8,8 бар.

Батареи Конрад производятся в Санкт-Петербурге. Они оборудуются 1-2 панелями, объем теплоносителя в которых – 0,85-5,2 л и зависит от размеров. Мощность прибора с одной панелью – 1,35 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 10 бар.

Среди европейских производителей трубчатых батарей из стали хорошо зарекомендовали себя немецкие и итальянские компании: Charlston, Kermi, Arbonia, Israp Tesi.

Также наибольшей популярностью пользуются панельные отопительные батареи немецкого производства Kermi и Buderus, финской компании PURMO. Практически ничем не уступают им по качеству и популярности радиаторы Delonghi из Италии, а также приборы Korado чешского происхождения.

Модели панельных и трубчатых радиаторов европейского производства имеют различные габариты и мощность. Технические характеристики представлены в паспорте каждой модели.

Известный бренд будет стоить на порядок дороже оборудования от менее популярных компаний. Но покупка брендового прибора дает гарантию приобретения прибора надлежащего европейского качества

Стальные радиаторы относятся к разряду наиболее востребованных отопительных приборов. Благодаря презентабельному внешнему виду, доступной цене и высокой теплоотдаче они широко используются в офисах, домах и квартирах. Максимальный срок службы стальных радиаторов достигается в автономных системах отопления.

Выводы и полезное видео по теме

Особенности монтажа и возможные схемы подключения отопительного оборудования из стали в видео:

Ролик демонстрирует испытание отопительных приборов от известных производителей на прочность:

Ознакомившись с характеристиками и особенностями радиаторов из стали, можно подобрать для себя оптимальный вариант. Тем более, что рынок отопительного оборудования изобилует моделями отечественных и зарубежных производителей. Главное, в погоне за идеальной формой, не переплатить за брендовое изделие.

Подыскиваете стальные радиаторы отопления? Или есть опыт применения таких батарей? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь впечатлениями об использовании стальных радиаторов. Блок для связи расположен ниже.

sovet-ingenera.com

Радиаторы отопления. Чугунные и стальные секционные радиаторы, сравнение

Вертикальные радиаторы из чугуна

Чугун для радиаторов отопления – материал традиционный, чугунные батареи занимают особый сектор рынка и востребованы всегда. Теплоаккумулирующие свойства чугуна уникальны, и для отопительных приборов – то, что нужно. Классическая грубоватая гармошка, которую нужно красить раз в один-два года, чтобы придать ей хотя бы немножко эстетики, уже уходит в прошлое. Теперь чугунная батарея – арт-объект, презентабельность, винтаж и ретро, сам престиж, вылитый в чугуне. Формы прибора могут быть и классической секционкой, и гладкими ровными трубками, дорогие дизайны украшаются литыми орнаментами, растительными и фантазийными мотивами, специально для стилей шебби-шик, винтаж и ретро. Художественное литье обратилось к утилитарным отопительным батареям, на радость поклонникам искусства, и не только батарея из чугуна порадует шармом, а и вся ее запорная и регулировочная арматура, и крепеж – держатели, подставки для монтажа на пол, вентили, переходники, сгоны, заглушки и все остальное приятно поразят воображение.

Физические свойства чугуна – большой удельный вес, теплоемкость и теплоаккумуляция – дают возможность ограничить высоту секций радиатора. Высокий радиатор из чугуна не нужен, и это удачный фактор, ведь массивный радиатор не закрепишь на современной стене из блоков или на на внутренних перегородках. Далеко не каждая современная стена выдержит чугунный радиатор, да еще заполненный теплоносителем. Поэтому даже малогабаритные радиаторы из чугуна практичнее оснастить «ножками» в том же дизайне, для удобной и безопасной установки на пол – и это единственный вариант, возможный для применения чугунных батарей в любой квартире или коттедже.

По дизайну чугунные батареи просто фавориты – они могут быть вписаны в любые стили интерьера, от минималистских до романтического прованса и сумасшедшего лофта. Современную чугунную батарею прятать не нужно, ни в нишу, ни за декоративный экран, наоборот, чугун можно применить как элегантное дополнение к дизайну комнаты.

С технической и технологической точек зрения – специалисты объясняют, что чугунная батарея сегодняшнего дня сделала шаг вперед: внутренние поверхности теперь выполняются идеально гладкими и не нарушают циркуляцию теплоносителей, пробки и засоры в трубах практически невозможны даже при не радующем качестве воды в системах центрального отопления. Результат – чугунные радиаторы пригодны и для автономной системы частного дома, и для квартиры в многоэтажке. Быстрый нагрев и высокая теплоотдача обусловлены и физическими свойствами чугунных сплавов, и конструкцией с вертикальными ребрами для усиления отдачи лучевой энергии.

Теплоаккумулирующие качества и то, что теплоноситель в батареях не остывает очень долго при прекращении циркуляции и нагрева, для автономной системы коттеджа важный фактор, в том числе и с точки зрения экономии.

Современные чугунные батареи часто решают как сборно-разборные, с вариациями числа вертикальных секций, и это дает возможность и подобрать батарею нужной мощности, и установить ее в нужный простенок или под окно. А также отремонтировать без особых проблем – просто демонтаж вышедшей из строя секции и замена на рабочую.

Несомненный плюс чугунной батареи отопления касается долговечности и высокой надежности. прочность чугуна такова, что и перепады давления теплоносителя, и гидроудары, довольно частые в системах централизованного отопления, радиатор просто не заметит.

Минусы чугунной батареи:

• Их немалая цена. Особенно художественные, выполненные методами отливки – их стоимость, к сожалению, просто разорение для кошелька.
• Значительная масса, несколько усложняющая монтаж, перевозку, разгрузку.
• Чугун хрупок и не переносит ударных акцентов. Можно разбить молотком, или повредить при случайном ударе.
• Чугунные батареи сложно увязать в один комплекс с современной термостатической аппаратурой, из-за их высокой тепловой инертности. Но этот минус является следствие достоинства – хорошей теплоаккумуляции.

Вертикальные радиаторы из стали

Недостатков у стальных радиаторов больше, чем плюсов. Все виды стальных батарей – панельная, трубчатая и секционная, при некотором различии характеристик, сильно уступают радиаторам из чугуна и других материалов. Причем уступают по многим, если не по всем параметрам. Преимущество только одно – стальная батарея недорогая.

Минусы – плохая стойкость к агрессии теплоносителей, часто недостаточная устойчивость. Перепады давления в системе и гидроудары могут привести к крайне неприятному следствию, и само собой, в самый неожиданный момент.

Стальная батарея секционного типа

Имеют отличный дизайн, внешне аккуратны и эстетичны. Масса небольшая, что делает возможной навеску на практически любую стену и перегородку. По высоте выполняются до двух метров.

Удачный момент – стальные батареи также, как и дорогие чугунные, изготавливаются сборно-разборными и легко модернизируются добавлением или снятием секций, возможен и ремонт с заменой секций, вышедших из строя.

Конструкция батареи – набор вертикальных трубок-каналов, в которых циркулирует теплоноситель. Вверху и внизу каждой трубки – перпендикулярный оси канал с двусторонней резьбой для ниппеля (соединительной втулки). С внешней стороны пластинчатая оболочка-кожух из стали, выполняющая роль дополнительной поверхности для активного теплообмена. Эстетика определяется отделочным материалом – спецэмалью для высоких температур. Оттенки и цвета стальных батарей имеют широкую палитру, можно подобрать под нужный стиль и дизайн, от классики до самого современного. Еще один плюс – эргономика формы.

Использование секционной батареи из стали для обогрева коттеджа вполне реально, поскольку автономная система имеет преимущества перед централизованной по части стабильности давления и контролю температуры. Но для квартиры такие радиаторы не рекомендуются, так как могут создать проблемы.

Инженерные системы и сети|25 сентября 2017 в 09:28|

stroyfora.ru

Стальные радиаторы отопления – технические характеристики + Видео

Чтобы выбрать нужный радиатор для системы отопления, весьма желательно знать ее основные технические параметры. Иначе можно получить не тот результат, который хотелось бы. Важнейших показателей у радиаторов не столь много, так что разобраться в них легко и непрофессионалам. Возьмем, к примеру, стальные радиаторы отопления, технические характеристики которых мы и рассмотрим в данном материале.

Конструктивные особенности и разновидность стальных радиаторов отопления

Высокая технологичность стали не требует доказательств. Этот пластичный, прочный, гибкий и ковкий материал хорошо поддается сварке, а также замечательно проводит тепло. Так что для радиаторов сталь подходит по многим параметрам.

Выпускаются стальные радиаторы двух типов:

• панельные;
• трубчатые.

Радиаторы панельного типа

В середине этого прибора находятся одна, две или три панели. Каждая из них состоит из двух стальных плоских профилей, сваренных по контуру для соединения. Пластины штампуются, после чего на них образуются овальные вертикальные каналы – пути для теплоносителя. Производство этих радиаторов отличается простотой – роликовая сварка соединяет заготовки, прошедшие штамповку. После этого готовые детали скрепляются по две штуки с помощью патрубков.

Чтобы повысить теплоотдачу, производители зачастую оснащают панели с изнанки ребрами П-образной формы. Для их изготовления берутся более тонкие листы стали, чем для панелей. Ребра способствуют повышению конвекции. Если в ряд соединены несколько панелей, то с обеих сторон их накрывают кожухами. В зависимости от количества нагревательных и конвекторных панелей находящихся внутри радиаторов существуют следующие их типы.

Тип 10 – это однорядный радиатор без конвектора и без облицовки.

Тип 11 – однорядный радиатор с одним конвектором, без верхней решетки.

Тип 20 – двухрядный радиатор без конвектора, с воздуховыпускной решеткой.

Тип 21 –  двухрядный радиатор с одним конвекторным оребрением, закрытый кожухом.

Тип 22 – двухрядный радиатор с двумя конвекторными оребрениями, закрытый кожухом.

Тип 30 – трехрядный, без конвекторного оребрения, сверху закрытый решеткой.

Тип 33 – трехрядный радиатор с тремя конвекторными оребрениями, закрытый кожухом.

Как вы понимаете от типа радиатора будет зависеть его теплопередача. Радиаторы типа 10 и 11 не имеют конвекции и способны отдавать тепло только путем нагрева воздуха.

Готовый радиатор получается достаточно узким, что весьма удобно при монтаже. Цена таких изделий весьма демократичная, поэтому владельцы собственных домов предпочитают ставить именно их.

Радиаторы трубчатого типа

Трубы из стали, сваренные между собой, составляют сердечник данного отопительного прибора. Впрочем, он же служит и корпусом. Изготовить такой радиатор не столь просто, как предыдущий, но вариаций моделей у него, несомненно, гораздо больше. Наиболее распространенным класическим вариантом является радиатор похожий на чугунный, но имеющий гораздо больше каналов для движения теплоносителя.

Стоит такой прибор довольно-таки дорого, и его никак нельзя называть бюджетным вариантом. Это скорее вариант для дизайнера, не стесненного в средствах.

Его фантазия вкупе с яркими цветами, оригинальными формами и всем диапазоном размеров позволяет сделать такие радиаторы настоящей «изюминкой» стильного и красивого интерьера.

И еще о цене: любой биметаллический радиатор известного европейского бренда дешевле, чем трубчатый, даже произведенный в России.

Важнейшие характеристики стальных радиаторов

Теплоотдача

С отдачей тепла дела обстоят совсем неплохо – показатель теплоотдачи варьируется от 1200 до 1800 ватт и даже более. Зависит этот параметр от габаритов радиатора, его марки и типа конкретной модели. Заметим, что большим плюсом данных приборов является малая инерционность. Они очень быстро нагреваются и начинают отдавать тепло помещению.

Рабочее давление

Максимальное рабочее давление у данного вида радиаторов колеблется в пределах от 6 до 10 атмосфер для пластинчатых радиаторов. Этот параметр ограничен из-за такого свойства стали, как пластичность. Впрочем, радиаторы трубчатого типа могут выдержать большее давление – от 8 до 15 атмосфер. Все это означает, то, что стальные радиаторы не могут использоваться в системах централизованного отопления. Они не смогут выдержать давления центральной теплосети.

Качество теплоносителя

Важной деталью является то, насколько «нежным» будет радиатор относительно качества теплоносителя. Для стали это настоящий камень преткновения – ведь она так легко ржавеет при соприкосновении воздуха с водой. Однако изготовители не сдаются – они стараются преодолеть эту проблему. Наносят специальные внутренние покрытия для защиты. Но, к сожалению, борьба эта часто заканчивается победой коррозии. Поэтому радиаторы из стали лучше не ставить в квартире многоэтажного дома. Летом воду сольют, и ржавчина начнет есть радиаторы.

Температура теплоносителя

Максимальная температура горячей воды, которую могут выдержать стальные батареи – от 110 до 120 градусов.

Межосевое расстояние.

Стальные радиаторы могут иметь как боковое так и нижнее подключение. Межосевое расстояние важно для радиаторов именно с боковым подключением. Оно определяет на каком расстоянии верхний коллектор находится от нижнего. Это необходимо учитывать при монтаже радиатора. Стальные панельные радиаторы в зависимости от модели, типа и производителя могут иметь межосевое расстояние равное высоте радиатора минус 50 – 70 см. У трубчатых стальных радиаторов межосевое расстояние колеблется п в пределах от 120 мм до 2930 мм.

Габаритные размеры

Теперь пару слов можно сказать о внешних параметрах, в частности, о размерах. По длине радиаторы панельного типа могут достигать 3-х метров, высота их – от 20 до 90 сантиметров. Трубчатый радиатор можно сделать практически любой длины, а глубина его ограничена размером 22,5 сантиметрами. Высота варьируется от 19 до 300 сантиметров.

Толщина стали.

На этот показатель мало кто обращает внимания, однако производители для изготовления стальных радиаторов используют сталь различной толщины. Данный показатель может изменяться от 1,15 до 1,25 мм. Понятно, что чем толще сталь тем лучше.

Долговечность

Благодаря материалу изготовления – прочной и надежной стали – эти радиаторы способны прожить долгую жизнь, не подводя своих хозяев. Особенно хорошо служат качественные изделия с толстыми стенками (0,12-0,15 сантиметра), выпускаемые надежными и ответственными за свою продукцию брендами.

Удобство монтажа

Монтаж данных отопительных приборов не очень сложен. Причем очень удобно, что есть возможность выбрать радиатор панельного типа с подключением как сбоку, так и снизу. В последнем случае и трубы могут быть спрятаны под полом, и датчик температуры подключен сразу к радиатору. А панели самого радиатора могут быть соединены последовательно или параллельно – в продаже можно встретить оба вида моделей.

Минусы и плюсы стальных радиаторов отопления

Сначала о достоинствах

• Имеют хорошую теплоотдачу, которая происходит не только путем нагрева воздуха, но и в случае с радиаторами панельного типа путем конвекции.
• Так как по конструкции эти радиаторы сложности не представляют, то и ломаться в них особо нечему. Благодаря этому срок их службы достаточно велик.
• Эти радиаторы легкие, поэтому их удобно монтировать. Причем всегда существует несколько вариантов монтажа – ведь выпускаются модели с разнообразным подключением.
• Стоят радиаторы из стали дешевле, чем аналогичные модели из алюминия.
• Внешний вид стальных радиаторов очень привлекателен, поэтому они могут стать даже украшением интерьера.

Теперь о недостатках

• Самый большой недостаток – это невозможность противостоять коррозии. Как только вода перестает течь по стальной батарее, та сразу же начинает ржаветь. Поэтому данные радиаторы абсолютно не подходят для систем центрального теплоснабжения, где как правило на летний период воду сливают для проведения технического обслуживания и ремонта.
• Изучив характеристики стальных радиаторов отопления, мы видим, что гидроудары они не выдерживают. Ведь у них имеются сварные детали, швы которых не выдерживают также и повышенного прессовочного давления. Радиатор после этого может потерять форму, а то и лопнуть по швам. Поэтому использовать стальные радиаторы можно только в автономных системах отопления и точка.
• К сожалению, иногда краска на стальном радиаторе не очень высокого качества держится плохо. Поэтому после нескольких отопительных сезонов происходит отшелушивание покрытия.

Производители стальных радиаторов отопления

Радиаторы панельного типа

В России такие радиаторы практически не выпускаются – уж очень выгодную для покупателя цену имеет продукция зарубежного производства. Можно отметить фирмы-изготовители из Германии – Buderus и Kermi, из Чехии – Korado, из Финляндии – PURMO, из Италии – DeLonghi. Каждая фирма имеет в совсем арсенале радиаторы которые отличаются по высоте, длине, глубине, а соответственно и мощности. Поэтому эти данные нужно смотреть непосредственно в паспорте определенной модели радиатора. Моделей огромнейшее количество и представить все их технические характеристики в рамках данного материала очень проблематично. Поэтому для сравнения мы возьмем радиатор типа 22 (имеет 2 панели и 2 конвекторных оребрения), размером 500 / 500 мм некоторых производителей.

Сравнительная характеристика радиаторов типа 22, шириной 500 мм, длинной 500 мм популярных производителей:

 * Все данные взяты из официальных источников производителей

Радиаторы трубчатого типа

Эти более дорогие изделия выпускает меньшее количество компаний. Пожалуй, больше всего их в Германии – это Zehnder Charleston, Arbonia, Kermi, Charleston. В Италии такие батареи делает фирма Israp Tesi. В городе Кимры Тверской области находится завод КЗТО, выпускающий радиаторы с рабочим давлением до 15 атмосфер. Они даже могут подойти для квартиры в многоэтажном доме, выдержав нестабильность давления в центральном отоплении.

Видео: Производство стальных панельных радиаторов

Вам будет интересно

srbu.ru

Какие радиаторы отопления лучше ставить в дом?

Сегодня рынок просто завален различными предложениями по приобретению радиаторов отопления для дома или же квартиры. Но какие действительно лучшие, а какие просто маркетинговый ход? Какие радиаторы лучше всего ставить в дом? Начать рассмотрение вопроса лучше с секционных радиаторов. К ним относятся биметаллические, чугунные и алюминиевые. Какая между ними разница?

Чугунные радиаторы отопления для дома. Сразу нет!

Прежде, чем проводить сравнительный анализ, придется сразу отсечь чугунных представителей. Почему? Отечественные батареи из чугуна имеют немало существенных недостатков, но слабая устойчивость к высокому давлению и некачественные межсекционные прокладки – главные из них. Чугунные батареи требуют перед установкой обязательного разбора и замены прокладок. В противном случае, в системе обязательно появляется течь, особенно при наличии антифриза в качестве главного теплопроводника. Самостоятельный разбор и замена прокладок – оптимальный вариант, но далеко не каждый может это сделать своими руками. При обращении к профессионалам чугунная батарея окажется по себестоимости дороже биметаллической или алюминиевой. Именно поэтому, несмотря на приемлемые цены, высокую коррозионную стойкость и долгий срок службы, эти радиаторы не являются по-настоящему экономными и устанавливаются крайне редко. Другое дело – биметаллические и алюминиевые радиаторы — лучше их ставить в дом.

Секционные биметаллические, стальные или алюминиевые радиаторы: сравнительный анализ

Внешние отличия между биметаллическими и алюминиевыми радиаторами отопления для дома практически неуловимы. Показатели теплоотдачи тоже приблизительно равны. Различия состоят в строении: у биметаллических батарей конструкция включает соединение двух видов металла («би» – значит, два), а именно, стальной сердечник, покрытый сверху алюминиевым сплавом.

Главными преимуществами такого строения считается стойкость к гидроударам, высокая коррозионная устойчивость и хорошая теплоотдача. Если сравнивать все эти показатели с аналогичными параметрами алюминиевых и стальных моделей, окажется, что существенной практической разницы между ними нет. Есть только у стального радиатора небольшая потеря теплоотдачи и, якобы, более высокое рабочее давление.

Проблема высокого рабочего давления (10-12 атмосфер) свойственна только многоквартирным высотным домам со стояковой системой обогрева. Тут к вопросу какие радиаторы лучше ставить в дом надо подойти повнимательнее. Хотя практически все радиаторы отопления для дома или же квартиры рассчитаны на такие нагрузки, поэтому при покупке достаточно обратить внимание на то, чтобы выбранная модель была рассчитана на высокое давление. Но это совершенно не значит, что приоритет остаётся только за биметаллическим или стальным радиатором. Есть достаточно модификаций более дешёвых алюминиевых моделей, рассчитанных на аналогичный показатель давления. В то же время среди стальных батарей есть разновидности, например, панельные, которые имеют ограничения до 6 атмосфер. Такие радиаторы отопления лучше в дом не ставить.

Получается, что значительное превосходство биметаллических радиаторов над другим отопительным оборудованием, по большей части, надумано. А вот его более высокая стоимость – фактор вполне реальный и ощутимый. Одним словом, зачем платить больше, когда результат можно получить одинаковый?

Алюминиевые и стальные радиаторы отопления для дома выигрывают более лёгким весом и отсутствием переплаты. Технологически же они ничем не отличаются от биметаллических. Главные потребительские свойства (прочность и коррозионная стойкость) у них одинаковые, а той разницей, которая существует в их теплоотдаче, вполне можно пренебречь. Но их лучше ставить в частный дом, нежели в квартиру.

Сравнение панельных радиаторов отопления для дома с секционными

Преимущество такого отопительного оборудования состоит, прежде всего, в отсутствии большого количества соединений. В отличие от секционных, в них только 4: кран Маевского, заглушка и 2 входа. Это обеспечивает абсолютное отсутствие каких-либо протечек, обусловленных низкокачественными прокладками.

Что касается размера, то преимущество секционных батарей отопления для дома в том, что их можно наращивать за счёт присоединения новых секций, а вот особым выбором по высоте они не отличаются. Как правило, речь идёт о 200, 350 или 500 мм. Панельные разновидности выигрывают тем, что в продаже достаточно часто можно найти даже 900-миллиметровые радиаторы (по высоте). В длину они бывают до 5 м.

По мощности панельные стальные устройства также представлены в большом ассортименте. При одном фронтальном размере потребитель может получить от 5-6 разных уровней мощности, главным образом, за счёт увеличения его ширины и количества греющих панелей, а также ребрений.

Недостаток стального панельного радиатора отопления для дома в том, что он не предназначен для многоэтажного высотного дома, оснащённого стояковой системой отопления, ведь его рабочее давление – 6 атмосфер. Во всём остальном он ничем не проигрывает секционной разновидности. Такой радиатор отопления лучше не ставить в многоквартирном доме.

Если говорить о способах крепления, то к секционному оборудованию необходимо дополнительно приобретать комплект кронштейнов и, так называемый, радиаторный набор, в который входит заглушка, кран Маевского, 4 пробки и 2 кронштейна. Комплектация панельного стального радиатора, по умолчанию, уже содержит весь перечисленный крепёж. На лицо преимущество панельного устройства.

Ещё один плюс – достаточно простой процесс установки, который стал возможным благодаря очень удобной и продуманной системе кронштейнов. Если не вдаваться в подробности, то такие крепления позволяют установить стальной панельный радиатор «намертво», то есть, без малейшего люфта или качания. Тогда как с секционным отопительным оборудованием всё по-другому – очень трудно подогнать кронштейны так, чтобы радиатор не качался. Стоимость и время подгонки увеличивается именно за счёт непродуманности системы кронштейнов, предназначенных для секционных батарей.

Ну, и конечно, снова о прокладках. Они в секционных радиаторах отопления для дома часто выходят из строя, особенно при заполнении отопительной системы незамерзайкой. Панельные устройства от этого защищены в виду отсутствия самих прокладок. Поэтому лучше ставить в доме панельные радиаторы отопления.

Из всего выше изложенного легко понять, почему самыми популярными остаются секционные алюминиевые и стальные панельные батареи, а в коттеджном строительстве потребители отдают предпочтение последним из названных. Во многом, благодаря их возможности использовать незамерзайку, богатому выбору мощностей и удобной системе креплений.

Медно-алюминиевые радиаторы отопления

Не стоит их путать с биметаллическими. Это два разных устройства. Медно-алюминиевые батареи на сегодняшний день являются самыми дорогими. Причина в используемых материалах: меди и алюминия.

Теплоноситель в таких радиаторах движется по медными трубкам, а теплосъем происходит через специальные алюминиевые ребрения.

Такие батареи по своим характеристикам на 90% являются конвекторами. То есть работают по принципу конвекции, а не излучения.

Проще говоря, такие батареи очень быстро прогревают помещение и очень быстро помещение остывает, когда эти радиаторы отопления для дома не отапливаются. Такие радиаторы отопления лучше ставить в доме, в котором вы хотите быстрого нагрева помещения и готовы к быстрому остыванию.

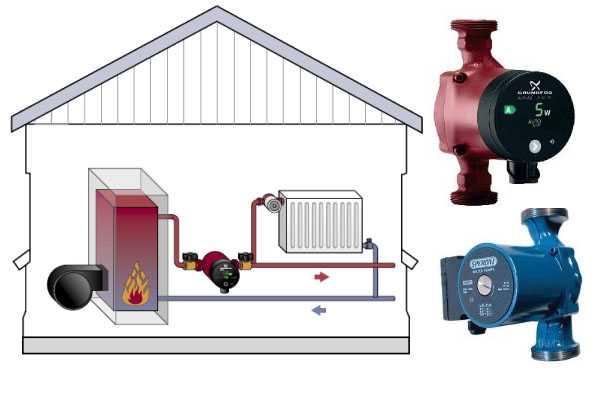

Самотёчная и насосная системы – какой радиатор отопления выбрать?

Для насосной системы подходит любая разновидность оборудования. Для самотёчной лучше ставить радиатор отопления для дома с большим протоком между верхним и нижним коллектором. Именно этой особенности лишены биметаллические и панельные стальные модели, а вот чугунные и алюминиевые подходят идеально. Приемлемой альтернативой могут также стать стальные конвекторы, которые, по сути, представляют собой кусок трубы с металлическим ребрением.

Количество радиаторов

Как правило, радиаторы отопления для дома размещаются под каждое окно, кроме мансардного. Даже в случае с низкими подоконниками можно и нужно подбирать отопительные устройства с соответствующими параметрами. В последнее время некоторые производители начали выпускать радиаторы отопления для дома высотой 200 мм, поэтому проблем с выбором устройства по высоте у современного потребителя нет. Причем это касается как панельных стальных моделей, так и секционных алюминиевых.

Количество батарей редко совпадает с количеством окон в доме по той причине, что отопление необходимо и в тех комнатах, где нет окон: в санузле, в тамбуре, в сауне, на чердаке, в подвале и т.д. Если самостоятельно определиться с этим вопросом не получается, можно посоветоваться со специалистом. Но правило «1 окно-1 радиатор» остаётся незыблемым в любом случае.

Правильное размещение радиатора

Если отопительное оборудование размещается в стандартных условиях, расстояние до пола выбирается из расчёта, минимум, 22 см (для стальной панельной модели). Если же требуется монтаж батареи а в крайне стеснённых условиях – минимум, 10 см. До подоконника интервал должен составлять не менее 5 см. Желательно также, чтобы подоконник не перекрывал радиатор полностью, тогда циркуляция прогретого воздуха будет идеальной.

В редких случаях батареи отопления для дома необходимо разместить за экраном, что в технологическом смысле крайне нежелательно. Но если избежать этого условия невозможно, необходимо учесть следующие моменты: экран должен иметь либо технологические отверстия, либо располагаться на некотором расстоянии от пола и от подоконника, чтобы не мешать естественной циркуляции.

Но даже при соблюдении всех этих требований, скорее всего, н не обойтись без увеличения мощности оборудования. Также потребуется специальная термоголовка с капиллярной трубкой. Рабочий элемент в таком случае будет располагаться на радиаторе вместо теормоголовки, а она сама выносится в помещение, как правило, на стену на высоте 1,5 м. Главное требование: тёплый воздух не должен её «омывать», иначе она будет «врать».

В противном случае, в комнате будет холодно – радиатор отопления для дома попросту не сможет выполнять свою функцию.

eurosantehnik.ru

Радиаторы отопления. Стальные, алюминиевые и биметаллические радиаторы, сравнение

Стальные радиаторы по конструкции подразделяются на секционные, панельные и трубчатые. все три типа радиаторов несколько отличаются и по техническим характеристикам.

Стальные радиаторы секционного типа

По эксплуатационным характеристикам секционные стальные радиаторы не выдерживают сравнения с чугунными и биметаллическими. Но если главным для устройства или ремонта отопительной системы коттеджа или квартиры является фактор финансовый, то вариант стальных радиаторов вполне практичен. А по соображениям дизайна и эстетики этот вид радиаторов не уступает никакому другому виду. Специальная эмаль в качестве покрытия батарей не только полностью устойчива к высоким температурам, она еще имеет оттенки и цвета в широкой палитре. Выбор для любого интерьера – не проблема. Выглядят секционные батареи строго, неброско и элегантно, их ремонт и добавление секций возможны благодаря сборной конструкции.

Радиаторы панельного типа

По цене эти отопительные приборы доступны, а популярность их неизменно высока. Основное отличие от других конструкций – гладкие лицевые поверхности батарей, возможно с рисунками или орнаментом, и вписать в интерьер любой квартиры или дома панельную батарею просто. Оттенки и рисунки подбираются под общую идею дизайна помещения.

Под лицевыми панелями скрыты конструкции, которые могут иметь значительные различия:

• Два листа из штампованного металла, соединенных на сварке. Внутренние полости–каналы, в которых циркулирует теплоноситель, расположены вертикально.
• Лицевая стальная панель одна, а за ней скрыт конвектор, который обеспечивает увеличение теплоотдачи.
• Две лицевые панели меньшей толщины по сравнению с первыми двумя видами, внутри – один конвектор.
• То же, но конвектор не один, а два, расположенных симметрично внутри «корпуса» из тонких панелей.
• Три конвектора, каждый расположен на отдельной панели.

Теплоотдача в основном конвекционная, имеющая то преимущество, что холодный воздух из окон эффективнее преграждается тепловой завесой. Как правило, эти батареи ставят под окнами, и выбирают габарит соответственно. Вертикальные варианты батарей рациональны, если они конструктивно рассчитаны на лучевой обогрев всей поверхностью, а не на конвекцию. Для высоких простенков практичнее выбирать тонкие панели без конвекторов, в том числе и по эстетическим соображениям.

Плюсы панельных стальных радиаторов:

1. Простой монтаж, малый вес радиатора и его цельная конструкция. Установка заключается в навеске на специальный крепеж в виде кронштейнов и подсоединению к отопительному контуру.
2. Нагрев быстрый, по теплоотдаче все стальные радиаторы не уступают другим видам батарей.
3. Не требуется большой объем теплоносителя, благодаря объему и конструкции контура панельной батареи.
4. Эстетика, аккуратность, широкий выбор по цветам и рисункам, возможность оформить интерьер по своему вкусу.

Минусы:

1. Основной минус – эти радиаторы хотя и быстро нагреваются, но так же быстро остывают, поскольку тонкие стальные листы не аккумулируют тепло. При работе в автономной системе результат таков – котел работает практически без перерывов, что плохо для экономии энергоносителей. Электроэнергия, газ или твердое топливо расходуются в значительных объемах.
2. Не менее серьезный конструктивный недостаток. При сборке панельной батареи из двух листов стали на сварке внутри не наносится антикоррозионный слой изоляции. Коррозия возможна, особенно в системах центрального отопления, где качество теплоносителя хуже по сравнению с автономными системами. Протечки или, что намного хуже, аварийные ситуации в результате гидроударов на участках, поврежденных изнутри коррозионными процессами – реальная перспектива. Выходят из положения усложнением и удорожанием системы: установленным дополнительным прибором для контроля давления в отопительном контуре – редуктором.

При хорошей эстетике, простом монтаже и подключении и невысоким ценам, по надежности панельные вертикальные радиаторы оставляют желать лучшего, и их применение, как правило, обосновано только экономическим фактором.

Радиаторы трубчатого типа

Конструкция неразборная, теплоноситель циркулирует по трубкам-секциям, соединенным в верхних и нижних частях коллекторными элементами. Трубки могут располагаться в один или два ряда, их количество может быть разное, но ни замена, ни добавление трубчатых секций для данного типа батарей невозможны. Центральные системы отопления в нашей стране предполагают несколько более экстремальную эксплуатацию для отопительного прибора по сравнению с зарубежными аналогами, как говорят специалисты. Поэтому и приобретать практичнее наши батареи, по той причине, что они имеют запас прочности для давления до 20 атм и толщину стенки 2 мм, что больше, чем у импортных приборов, примерно на 30%.

Дизайн и выбор трубчатых радиаторов – безусловное достоинство. Расположение трубок может быть крайне фантазийным, сечение трубок разнообразное, круг, эллипс, квадрат или прямоугольник, различных диаметров. Трубки-секции расположены по вертикали, по горизонтали, ярусами, под углами или с изгибами, могут быть перекрещены несколько раз или выполнены в виде решеток или «плетенок», самых причудливых конфигураций. Применяются для выполнения двойной задачи – и для обогрева, и для зонирования ванных, санузлов или других помещений. Перегородки из этих батарей выглядят легко, элегантно и декоративны настолько, что при взгляде на них отпадают все подозрения в их утилитарной отопительной функции.

По надежности в эксплуатации трубчатые стальные отопительные приборы надежнее панельных, но и минусов у них немало.

Основные минусы трубчатых стальных радиаторов:

• По теплоаккумулирующим свойствам и теплоотдаче трубчатые радиаторы ничуть не лучше панельных, и не способствуют повышению энергоэкономической эффективности. Для отопления дома требуется постоянная работа котла.
• Соединения на сварке, даже выполненные в заводских условиях – слабое звено в конструкциях приборов. Гидроудар может привести к аварии. Для автономной системы отопления, имеющей контроль температур и давления, эти батареи подойдут, а вот в квартире их лучше не устанавливать.

Плюсы трубчатых стальных радиаторов:

• Антикоррозийка внутри прибора вполне надежна, и выдерживает агрессию даже теплоносителей централизованного отопления. Ограничения в применении этих отопительных приборов для квартир связаны в большей степени с необходимостью стабильного давления в системе, хотя по этому параметру трубчатые батареи также более надежны, чем панельные и секционные стальные.
• Спецэмаль финишного покрытия гладкая, очень ровная и плотная, поэтому грязи и пыли накапливается мало, а убирать ее просто. Выпускаются даже особые щетки для быстрой очистки таких радиаторов между трубками.
• Эстетичны, декоративны, оформлены, как правило, в плавных линиях. Острые углы отсутствуют, поэтому применяют эти радиаторы в любых помещениях, в том числе и для детей.

Алюминиевые радиаторы

Имеют ограничения в применении – только для закрытых отопительных систем коттеджей и домов. Для установки в системы центрального отопления практически не используются, так как срок их службы очень сильно зависит от качества теплоносителя. Для открытых систем не применяются, так как кислород из атмосферы, попадая в теплоноситель, ускоряет коррозионные процессы и разрушает алюминий.

По цене эти батареи доступны, по эстетике и оформлению очень привлекательны. При хорошем качестве теплоносителя служат минимум 25 лет, по гарантии производителей. Выпускаются и в неразборном виде, и с возможностью ремонта и добавления секций. Разборные варианты предпочтительнее, хотя и дороже. Для неразборных батарей, как правило, применяют вторичный алюминий. Прочность и долговечность неразборных вариантов меньше, чем у разборных. Высота алюминиевых батарей до двух метров.

Плюсами данного вида батарей считают относительной простой монтаж, высокие параметры теплоотдачи, обуславливающие определенную экономию. Габариты и размеры разнообразны, возможности для оформления дизайна имеются.

Минусы связаны с конструкцией батарей. Нагреваются эти приборы неравномерно, ребра нагреты больше. Монтаж прост только с виду, чтобы батарея не подтекала в стыках, для сборки требуется опыт работы и квалификация. Все теплоносители в какой-то степени агрессивны, и газообразование в результате химии алюминия и среды всегда имеется, поэтому рекомендуют на каждый радиатор устанавливать автоматический газоотводчик. Кроме того, имеются модели без антикоррозионного покрытия, на это нужно обращать внимание при покупке.

Но имеются и более дорогие и усовершенствованные модификации алюминиевых батарей, по части защиты. Анодирование дает структурную защиту изнутри, и коррозионные процессы в результате не происходят или очень замедлены. Срок службы таких приборов дольше, их прочность рассчитана на высокие давления – до 50 атм. Качество теплоносителя не является ограничением для применения, как следствие эти приборы относят к универсальным – для домов, коттеджей и квартир в многоэтажках. Ограничение может быть только по финансовому фактору, поскольку цена батарей с анодированным покрытием выше в несколько раз.

Биметаллические радиаторы

Данные виды батарей наиболее эффективны и надежны, но так же и более дорогие по сравнению с другими современными отопительными приборами. Название отражает принцип конструкции – металлов в батарее два, с разными свойствами. Снаружи алюминиевый корпус, или кожух-теплообменник ребристой конфигурации, с отделочным покрытием эмалью. Внутри – трубчатая конструкция из нержавеющей стали, в которой циркулирует теплоноситель.

По дизайну эти приборы сложно отличить от батарей из алюминия. Но стоимость их намного выше. Используются свойства стали накапливать тепловую энергию, поэтому толщина трубок делается увеличенная. Быстрый нагрев и хорошая теплоотдача алюминиевого кожуха в сочетании с теплоаккумулирующими свойствами стали дает в результате эффективный отопительный прибор, а прочность его достаточна для работы в системах центрального отопления, где возможны гидроудары, а давление достигает до 45 атм.

Конструкции биметаллических батарей, как правило, сборно-разборные и можно добавлять секции и ремонтировать способом замены. Типоразмеры различны.

Применение этих батарей ограничено лишь рациональностью: для автономной закрытой системы потребуется установить циркуляционный насос для создания нужного уровня давления. Если циркуляция теплоносителя естественная, то биметаллический радиатор просто не оправдает себя, его плюсы не проявятся в должной мере. Для центральной системы отопления, при высоких давлении и температуре, применение этих батарей вполне оправдано.

Преимущества биметаллического радиатора:

1. Устойчивы к агрессии теплоносителя, не корродируют
2. Оптимальное сочетание сталь-алюминий дает и оптимальные параметры теплоотдачи
3. Стальные конструкции прочные, выдерживают высокие температуры и давление
4. Монтаж не считают сложным, но опыт в работе и знания сантехники обязательны
5. Отличный дизайн, аккуратность и эстетика приборов. Существуют батареи-зеркала, перегородки, ширмы и декоративные рамки. Окрашивание может быть однотонным или с рисунками, тонировкой, в различных стилях. Можно подобрать под любой интерьер.

Более усовершенствованные модели – с термостатами. Регуляторы-термостаты дают возможность поддерживать в помещении нужную температуру, по личным предпочтениям, или по стандарту комфорта.

Минусом считают только высокие цены, но мнения потребителей в подавляющем большинстве однозначны – цена соответственно качеству.

Биметаллические радиаторы выпускаются также и с медными трубами, и показатели этих батарей так же на высоком уровне. Их особое достоинство – стабильная работа при всех возможных комбинациях параметров давления и температур в системе, что для отопления коттеджа оптимальный вариант. Оформление в виде декора панельного типа презентабельно и красиво, но такие батареи неразборны, и выбираются при условии соответствия потребностям в тепловой мощности, поскольку добавить к ним секции невозможно.

Инженерные системы и сети|25 сентября 2017 в 14:31|

stroyfora.ru

выбираем оптимальный вариант для своего дома.

Содержание статьи:

Тепло в доме зависит от радиаторов. Привычные всем чугунные конструкции сегодня перестали удовлетворять своим непрезентабельным внешним видом. Большинство людей, ремонтирующих или строящих свои дома, хотят видеть более эстетичную конструкцию, отлично вписывающуюся в любой интерьер. Поэтому стальные радиаторы отопления вызывают большой интерес. Они имеют привлекательный внешний вид и хорошие эксплуатационные характеристики. Станут ли стальные радиаторы достойной альтернативой чугунным? Давайте разбираться.

Особенности стальных радиаторов

Как становится ясно из их названия, приборы выполнены из стали. Этот материал и обуславливает их основные достоинства и недостатки. К первым относится высокая теплоотдача. Кроме того, радиаторы прогреваются очень быстро, что позволяет нагреть помещение буквально за 15 минут. Батареи выпускают в различных привлекательных дизайнах и множествах вариантов типоразмеров. Подобрать подходящий для своего жилища прибор не составит труда. Относительно невысокую стоимость радиаторов можно считать дополнительным «плюсом».

Впрочем, недостатков у стальных радиаторов тоже довольно много. Прежде всего, это относительно невысокое рабочее давление и, как следствие, чувствительность к возможным гидроударам. В результате батарея может вздуться или попросту разорваться. Еще один существенный «минус» – склонность к коррозии. Если вода из системы сливается на теплое время года, радиатор начинает ржаветь изнутри.

Таким образом, использовать стальные батареи в домах с централизованным отоплением, где нередки гидроудары и половину года система стоит без воды, по меньшей мере, нецелесообразно. Зато для зданий с автономными котельными такие радиаторы станут отличным решением. По своей конструкции стальные батареи отопления могут быть разными. Выделяют три их основных типа.

Стальные радиаторы – тепло и уют вашего дома

Приборы панельного типа

Интересно, что эти батареи впервые появились на рынке в эпоху кризиса, когда понадобились относительно дешевые и энергосберегающие отопительные системы. Материалом для них служит недорогая листовая низкоуглеродистая сталь, поэтому конструкции не требуют больших затрат при производстве. Они очень быстро завоевали популярность. Сегодня на долю панельных радиаторов приходится почти 2/3 всего рынка стальных отопительных приборов.

Конструкция такой батареи очень проста. Она представляет собой два стальных штампованных листа с особыми каналами для циркуляции теплоносителя, которые сварены между собой. Для улучшения качества теплоотдачи к конструкции могут дополнительно присоединяться от одного до трех стальных листов. На них наносится специальный оттиск в виде буквы П для облегчения циркуляции воздуха. Таким образом, эффективность батареи резко повышается, что используется во многих моделях радиаторов.

Радиаторы не отличаются особым разнообразием, все панели абсолютно одинаковы. Единственное различие заключается в размере. Цвет приборов чаще всего белый. Впрочем, это не проблема. Для тех, кто хочет декорировать свои батареи, всегда доступны декоративные экраны самых разных форм и расцветок.

Традиционно стальные панельные радиаторы отопления различают по типу подключения, который может быть:

• боковым;
• нижним;
• комбинированным.

Тип подключения обуславливает особенности подключения радиатора к системе и нюансы монтажа. На технические характеристики батареи он никак не повлияет. Кроме того, по количеству пластин стальные приборы можно разделить еще на три группы:

• тип 11 – одна пластина;
• тип 22 – две пластины;
• тип 33 – три пластины.

Выпускаются разные размеры стальных панельных радиаторов

От количества имеющихся в наличии пластин напрямую зависит мощность батареи. Большее число пластин обеспечивает лучший нагрев помещения при прочих равных характеристиках. Именно поэтому радиаторы типа 33 будут греть намного лучше, чем аналогичные модели типа 11.

К преимуществам стальных панельных приборов относятся:

• высокая теплоотдача;
• малая тепловая инертность, что связано с небольшим объемом теплоносителя;
• возможность установки терморегулятора;
• большой ассортимент приборов;
• невысокая стоимость;
• возможность подключения к разным типам отопительных систем.

Основными недостатками считаются:

• сравнительно большой вес;
• трудоемкость уборки;
• отсутствие возможности слива воды из стояков на теплый период года;
• подверженность коррозии, особенно в силу наличия сварных элементов в конструкции;
• чувствительность к повышению давления и гидроударам, особенно в сварочных швах;
• повышенное гидравлическое сопротивление, что обусловлено малым сечением каналов для циркуляции.

Стальные панельные радиаторы изготавливаются из двух штампованных зеркально симметричных листов из высококачественной холоднокатаной стали толщиной 1,2 мм

Трубчатые стальные конструкции

Одной из самых качественных систем на сегодняшний день признаны стальные трубчатые радиаторы отопления. Это сварная конструкция из нескольких трубок, диаметр которых составляет около 25 мм, выставленных в ряд. Они соединяют выходной и входной коллекторы.

Теплоотдача таких приборов очень высока. Встречаются трубчатые батареи двух типов:

• Перпендикулярные. Трубы располагаются в ряд, перпендикулярно коллекторам. Секции сварены между собой точно так же, как и в привычных чугунных батареях. В каждом ряду находится от 2 до 6 трубок.
• Параллельные. Трубы располагаются параллельно коллекторам. Секции также сварены между собой, количество элементов варьируется от 1 до 4.

Радиаторы отличаются разнообразием моделей, которые могут быть низкими, высокими, угловыми или изогнутыми. Так же выпускаются специальные батареи для помещений, в которых предъявляются особые требования к чистоте, и детских комнат. Стальные трубчатые приборы в силу своих конструктивных особенностей очень хорошо распределяют тепло, быстро нагреваются сами и прогревают помещение.

Еще одно достоинство – простота в уборке. Они не имеют сложных конструктивных элементов и ребер, доступ к поверхности не затруднен, а пыль на них скапливается меньше. Вероятно, поэтому такие отопительные приборы очень распространены в детских и медицинских учреждениях. Еще один «плюс» – травмобезопасность. В конструкциях отсутствуют острые углы, что дает возможность создавать на их основе различные композиции, наиболее подходящие для определенного интерьера.

Стальные трубчатые радиаторы могут быть любой формы

Трубчатые радиаторы рассчитаны на рабочее давление 10 и опрессовочное в 15 атмосфер. Особенности конструкции делают их очень устойчивыми к внешним и внутренним перепадам давления и температуры. Качественные сварочные швы сводят к минимуму возможность появления протеканий. Однако большое количество работ по сварке в процессе производства батарей серьезно повышает их себестоимость и, соответственно, цену.

Секционные стальные батареи

Существует и еще один тип приборов. Это секционные стальные радиаторы. Они задумывались как компромиссный вариант между трубчатыми и панельными системами. Представляют собой конструкцию из нескольких секций, соединенных посредством точечной сварки. Это серьезно повышает срок их службы и дает более высокую устойчивость к возможным перепадам давления. Они легко выдерживают 16 Бар. Однако один недостаток полностью перевешивает все достоинства: их цена слишком высока, что не соответствует соотношению «качество-стоимость». Поэтому на рынке отопительных приборов таких радиаторов очень мало.

Срез секционного стального трубчатого радиатора: 1 – толщина стенки 2,4 мм,
2 – высококачественная эпоксидная белая эмаль

Выбираем подходящий радиатор за пять шагов

Для того чтобы выбрать наиболее подходящие стальные радиаторы отопления — характеристики которых будут полностью соответствовать заявленным требованиям — достаточно ответить на пять вопросов:

1. Какой тип радиатора будем устанавливать? Он может быть панельным, трубчатым или даже секционным.
2. Какова необходимая высота батареи? Замеряем расстояние от подоконника до чистового пола. Из него вычитаем 20 см, поскольку оптимальным расстоянием от радиатора до пола и подоконника считается 10 см. Отступ от стены – не менее 3 см.
3. Какова необходимая мощность батареи? Она определяется исходя из площади отапливаемого помещения. При этом стоит учитывать, что потолки выше 2600 мм потребуют установку дополнительной секции. Если в комнате более одного окна, желательно устанавливать по радиатору под каждым из них. В угловом помещении лучше всего монтировать прибор с 20% запасом мощности.
4. Каков диаметр трубопровода? При помощи линейки замеряем диаметр подводящей трубы. Размер от 20 до 23 мм предполагает диаметр ½ дюйма, что потребует комплект подключения 20 мм. Результат в 26-28 мм – диаметр ¾ дюйма, таким образом, понадобится комплект 26 мм для металлопластика или 25 мм для полипропилена.
5. Какой способ установки радиатора будет использован? В зависимости от требований владельца помещения батареи могут быть установлены с краном или без него, с термоголовкой и т.д.

Видео-инструкция по монтажу стального радиатора

Какая бы система радиаторов не была выбрана, любая при грамотном подборе и эксплуатации будет надежной и практичной. Тепло и комфорт в доме – вот главная задача, которую с успехом реализовывают стальные радиаторы отопления — отзывы о которых позволяют считать их одними из самых востребованных на рынке приборов отопления.

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

характеристики и советы по выбору » Аква-Ремонт

Тепло в доме – важнейшая составляющая комфорта и уюта. Ошибкой было бы думать, что комфортная температура в помещении целиком зависит от отопительной системы. Тип радиаторов, установленных в квартире, тоже очень важен. Среди застройщиков большой популярностью пользуются появившиеся не так уж давно панельные стальные радиаторы. Они признаны самой распространенной в мире отопительной конструкцией, уверенно вытесняющей с рынка традиционные чугунные батареи. Стальные приборы отличаются разнообразием и имеют множество преимуществ. Как правильно выбрать такую систему? Давайте разбираться.

Где можно установить такую батарею?

Стальные радиаторы могут устанавливаться в различных системах, но для каждой есть определенные нюансы. Сейчас мы их рассмотрим.

Автономные отопительные системы

Стальные приборы отлично подходят для автономных конструкций. Владельцам домов нужно только следить за напором жидкости в системе, она не должна превышать 10-15 бар. Кроме того следует уделять внимание качеству теплоносителя. Несмотря на то, что сталь относительно устойчива к коррозии, радиаторы не рекомендуется подвергать длительному воздействию агрессивных сред. Производитель гарантирует, что при условии использования фильтров и своевременного регулирования давления в системе приборы прослужат не менее 20 лет.

Стальные устройства можно использовать как в автономных, так и в централизованных отопительных системах. В первых они прослужат намного дольше

Централизованное отопление

Для зданий, подключенных к централизованному теплоснабжению, стальные радиаторы так же подойдут. Рабочее давление приборов составляет 10-15 бар. Учитывая, что в системе давление обычно составляет не более 6 бар, остается определенный запас прочности. Качество теплоносителя в такой системе далеко от рекомендуемого. Вода чаще всего слишком жесткая с добавлением твердых взвесей. Все это приводит к постепенному накоплению отложений внутри приборов и абразивному разрушению стальных устройств. В системе централизованного отопления они смогут проработать порядка 10 лет.

Стальное оборудование может устанавливаться в торговых павильонах, производственных помещениях, складах и других сооружениях с закрытой отопительной системой. Низкая стоимость приборов позволяет оборудовать просторные здания с минимальными затратами. Стальные устройства можно устанавливать практически в любых помещениях, однако лучше всего они проявляют свои качества в автономных системах отопления.

Предлагаем вам также послушать мнение от специалистов:

Особенности конструкции стальных радиаторов

Выпускается два типа стальных радиаторов, различающихся конструкцией. Подробно рассмотрим каждый из них.

Вариант #1 — панельные приборы

Устройства представляют собой своеобразную панель, которая крепится к стене или непосредственно к полу. Конструкция таких приборов достаточно проста. Панель сваривается из двух пластин, между которыми циркулирует теплоноситель. Ширина элементов составляет 1,2-1,5 мм, присутствуют выштампованные каналы, соединение деталей осуществляется с помощью точечной сварки. Стальные панельные батареи отопления отличаются высокой способностью передавать тепло и привлекательным видом. Такое оборудование удачно совмещает характеристики секционных и конвекционных радиаторов.

Панельный радиатор представляет собой две пластины с выштампованными каналами, соединенные между собой точечной сваркой

К числу достоинств панельных приборов можно отнести их широкий ассортимент. В продаже можно найти устройства различных конфигураций и размеров. Кроме того оборудование различается по типу подключения к трубной разводке:

• Нижнее. Предполагает возможность монтажа термостатического вентиля, на который устанавливается терморегулятор, контролирующий температурный режим помещения.
• Боковое. Наиболее доступный по стоимости вариант, дающий возможность использовать естественную циркуляцию теплоносителя.

Кроме того в продаже можно найти стальные радиаторы, оборудованные одновременно двумя типами подключений.

Для повышения теплоотдачи радиаторы оснащаются несколькими панелями. Так как конструкция передает тепло только внешним плоскостям, к внутренним привариваются дополнительные пластины в форме буквы П. Так удается увеличить поверхность теплоотдачи. Внутренние элементы функционируют по принципу конвектора. Таким образом, на долю конвекционного тепла приходится 75%. К числу минусов таких устройств можно отнести большой вес. К примеру, трехпанельный радиатор весит почти столько же, сколько и чугунный. Большое количество теплоносителя, которое находится внутри устройства, снижает эффективность проводимой регулировки температуры. Кроме того очищать такой прибор от загрязнений достаточно сложно.

Вариант #2 — трубчатые устройства

Приборы представляют собой систему из  нижних и верхних коллекторов, соединенных между собой расположенными вертикально трубками. Последних может быть максимум шесть рядов. Такие приборы рекомендованы к использованию в домах небольшой этажности. Рабочее давление в трубчатых стальных радиаторах составляет 8-10 атм. Толщина стенок устройств составляет 1,3-1,5 мм. Такие батареи выпускаются секционными и несекционными, максимальная длина – 3 м. Оборудование гигиенично, хорошо моется и отличается высоким уровнем безопасности. Некоторые модели изнутри покрывают полимерным покрытием, что продлевает срок их службы.

Стальные трубчатые радиаторы отличаются наличием верхней и нижней системы коллекторов, соединяющихся между собой трубками. Могут выпускаться в секционном и несекционном варианте

К достоинствам трубчатых устройств относятся:

• Высокое рабочее давление, рассчитанное на возможные гидроудары. Однако лучше всего использовать трубчатые приборы в автономных отопительных системах, где напор теплоносителя относительно небольшой.
• Простота конструкции, которая предполагает отсутствие сложностей в изготовлении прибора и, соответственно, их невысокую стоимость.
• Конструктивные особенности устройств, такие как сварка секций без прокладок, обеспечивает высокую устойчивость к механическим повреждениям.
• Простота монтажа. Различные способы подводки дают возможность использовать стальные трубчатые приборы практически в любом месте. Большинство моделей укомплектованы крепежами и коммуникационными деталями, что позволяет быстро и надежно их устанавливать.
• Универсальность. Устройства совместимы, практически, с любыми материалами, использующимися для крепления.
• Возможность секционного дополнения для секционных моделей, что предполагает уменьшение или увеличение числа секций по желанию владельца.
• Разнообразие вариантов размещения. Приборы могут устанавливаться горизонтально, под углом или вертикально.

Ряд моделей, так называемые дизайн-радиаторы, предлагают особые возможности для планирования интерьера. Это устройства, выпускающиеся в виде перил для лестниц, рам для зеркал, межкомнатных перегородок и т.п.

Секционные трубчатые радиаторы могут иметь различное количество секций. Их число определяется владельцем жилья

Почему вы бы не хотели себе такой радиатор?

Нужно отметить, что из всех видов отопительного оборудования именно стальные конструкции наиболее подвержены коррозии, что существенно влияет на срок их эксплуатации. Лабораторные исследования показали, что в течение года батарея из стали за счет протекания коррозийных процессов теряет порядка 0,1 мм своей толщины. Таким образом, лист стали толщиной 1,2 мм даже при самых благоприятных условиях сможет выдержать не более десяти лет эксплуатации, что нельзя считать высоким показателем.

Кроме того соединительные швы выполняются точечной электросваркой, что делает эти участки еще более восприимчивыми к коррозии. Попавший в систему воздух существенно ускоряет этот процесс. Это еще одна причина, по которой не рекомендуется устанавливать стальные радиаторы отопления в многоквартирных домах с централизованной отопительной системой, где воду после окончания отопительного сезона спускают. Нужно учитывать, что устройства панельного типа меньше всего устойчивы к гидроударам. Это объясняется тем, что каналы имеют небольшой размер прохода. При высоком давлении такой прибор раздувается и может разорваться, особенно на участках стыков и швов.

Стальные приборы могут выпускаться и в виде так называемых дизайн-радиаторов. Такие устройства отлично вписываются в интерьер и привлекают необычным внешним видом

Пример испытания на прочность:

Как выбрать подходящий именно вам вариант?

Какими характеристиками стальных радиаторов отопления кроме их мощности следует руководствоваться при выборе?

Размер устройства следует выбирать исходя из параметров и площади отапливаемого помещения. Приборы различаются по глубине (тип 33, 22, 11), по длине (от 3000 до 400 мм) и по высоте (от 900 до 300 мм). Для каждого типоразмера свойственны собственные параметры теплоотдачи. Чем она больше, тем, соответственно, большую площадь такой радиатор может обогреть. Цифры 33, 22 и 11, обозначающие тип радиатора, говорят о количестве так называемых «гармошек» или П-образных пластин, закрепленных на оборудовании. Одна пластина обозначается 11, две – 22 и три – 33.

Эти радиаторы, как правило, выпускаются в двух вариантах: с боковым или нижним подключением. Стандартным считается первый вариант. Он же и самый распространенный. Это связано с тем, что устройства с нижним подключением стоят существенно дороже, что связано с конструкционными особенностями оборудования. Такие приборы представляют собой обычные радиаторы с боковым подключением, оснащенные выводами, опущенными к низу устройства. Такое дополнение усложняет конструкцию и требует наличия дополнительных комплектующих, что и отражается на стоимости оборудования.

Оборудование из стали чаще всего окрашивается в белый цвет или его оттенки. Однако при желании можно подобрать приборы самых разных расцветок

Панельные устройства менее всего устойчивы к гидроудару. Выштампованные внутри них каналы довольно узкие и при повышении напора теплоносителя они могут просто разорваться

Стоит обратить внимание и на производителя. Нужно отметить, что методика изготовления приборов у всех компаний практически одинакова. А вот стоимость устройств серьезно разнится. Она определяется исходя из дизайна, бренда и размеров прибора. Зачастую, можно приобрести качественный отечественный прибор и не переплачивать за иностранный бренд. При подборе оптимального варианта учитываются и такие нюансы:

• Устройство должно быть оснащено краном Маевского, чтобы можно было при необходимости стравить воздух. Так же хорошо, чтобы прибор имел кран, перекрывающий поступление теплоносителя, что необходимо при возникновении аварийных ситуаций.
• Чем глубже и ниже предполагается располагать радиатор, тем более равномерно будет прогреваться помещение.
• Наиболее практичны батареи с терморегуляторами, ручными или автоматическими.
• Прибор, установленный под окном, должен занимать не менее 50-75% ширины оконного проема.

Стальные радиаторы относятся к числу самых востребованных отопительных приборов. Они отличаются современным стильным внешним видом, высокой теплоотдачей, доступной стоимостью и нашли широкое применение в загородных домах, квартирах, офисах и магазинах. Специалисты не рекомендуют устанавливать устройства в помещениях с высокой влажностью и с осторожностью монтировать их в квартирах с централизованным отоплением. А вот в автономных отопительных системах стальные приборы служат долго и безупречно.

aqua-rmnt.com
