Теплосчетчик компактный Сенсоник II

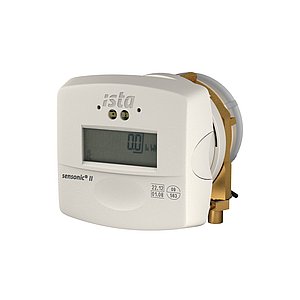

Компактный теплосчетчик Sensonic II

   Теплосчетчик разработан специально для применения в системах поквартирного учета тепла.

   Счетчик состоит из многоструйного крыльчатого расходомера, встроенного в расходомер датчика температуры и электронного вычислителя,  объединенных в одном корпусе.

   Второй датчик температуры – выносной и подключается к вычислителю с помощью гибкого кабеля длиной до 3 м.

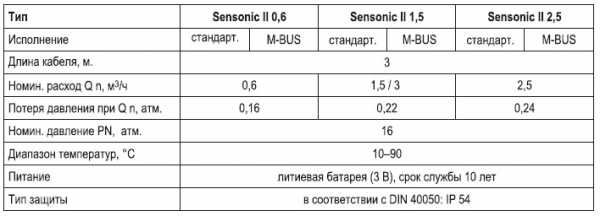

   Номинальные расходы теплосчетчика в компактном исполнении – 0,6 / 1,5 / 2,5 м3.

Теплосчетчик выпускается в двух вариантах: для установки в подающий трубопровод или для установки в обратный трубопровод.

Конструкция теплосчетчика

    Корпус расходомера выполнен из высококачественной латуни, крыльчатка установлена в подшипниках из твердого сплава. Это обеспечивает высокую надежность конструкции и длительный срок службы. Использование многоструйной крыльчатки повышает точность и стабильность измерений расхода теплоносителя во всем рабочем диапазоне. Вращение крыльчатки определяется индукционным безмагнитным датчиком.

    Вычислитель имеет автономное питание от встроенной литиевой батареи со сроком службы не менее 10 лет. В верхней части вычислителя установлен дисплей, на который выводятся данные о потребленной энергии, данные о параметрах системы теплоснабжения – текущее и мгновенное значения расходов, температура в подающем и обратном трубопроводах, разность температур, данные о состоянии счетчика, в том числе коды возникавших ошибок с указанием длительности их действия и данные архива за 14 месяцев. Данные можно просматривать, нажимая на сенсорный контакт, расположенный под дисплеем.

Монтаж счетчика

   Теплосчетчик монтируется в специальный монтажный элемент – однотрубное соединение EAS. В зависимости от типа, диаметра трубопроводов и длины монтажного участка, поставляются EAS различных видов и размеров.

Типы и размеры поставляемых EAS можно посмотреть здесь.

    Также необходима установка приварной втулки с погружной гильзой для выносного термодатчика (входят в комплект поставки) и шаровых кранов для перекрытия потоков.

Для уменьшения размеров, упрощения монтажа и дальнейшего обслуживания узла учета тепла мы предлагаем специальный шаровый кран с посадочным местом под термодатчик. Кран имеет отверстия для пломбировки термодатчика.

Последовательность монтажа

    В разрез трубопровода устанавливается соединение EAS с крышкой-заглушкой (входит в комплект поставки теплосчетчика)

•   на входе и выходе узла учета устанавливаются шаровые краны для перекрытия потоков (при заказе теплосчетчика может быть оговорен вариант поставки с шаровым краном в комплекте)

•  монтируется приварная втулка и погружная гильза для установки выносного термодатчика (входят в комплект поставки теплосчетчика). Если используются шаровые краны с посадочным гнездом для термодатчика, монтаж приварной втулки не требуется

• производится промывка трубопроводов

• с соединения EAS снимается защитная крышка

• вместо защитной крышки в EAS вкручивается теплосчетчик Сенсоник II (затяжку теплосчетчика рекомендуется проводить специальным ключом; ключ в комплект поставки не входит)

• в погружную гильзу или посадочное гнездо шарового крана устанавливается выносной термодатчик

• после проверки работоспособности, теплосчетчик и выносной термодатчик пломбируются.

Просмотр данных

• Данные, хранящиеся в памяти можно просматривать на дисплее вычислителя. Перемещение по разделам меню производится нажатием на сенсорный контакт, расположенный под дисплеем. Все данные теплосчетчика сгруппированы в 5 областях энергонезависимой памяти. Перемещаясь по пунктам меню, можно просмотреть следующие данные:
• Текущее накопленое теплопотребление
• Теплопотребление на последний день завершившегося года
• Теплопотребление на последний день предыдущего завершившегося года
• Теплопотребление на последний день каждого из прошедших 12 месяцев
• Мгновенное теплопотребление на момент просмотра данных
• Мгновенный расход теплоносителя
• Температуры в подающем и обратном трубопроводах
• Разность температур между подающим и обратным трубопроводами
• Наличие и статус ошибки в работе вычислителя, расходомера и температурных датчиков
• Серийный номер прибора
• Номер прибора в проводной системе M-Bus (M-bus адрес)

Дистанционный сбор данных

    Возможен дистанционный сбор с использованием двух систем:

     Для применения теплосчетчика в проводной системе дистанционного сбора данных M-Bus выпускается специальная модификация прибора. Вычислитель этой модификации имеет встроенный блок M-Bus и кабель для подключения к концентратору.Общее количество приборов в системе учета может достигать 2000 шт.Для считывания, просмотра и хранения данных необходим компьютер с установленной программой M-Bus View.

    Все приборы, работающие в проводной системе программируются через оптические входы на корпусе вычислителя. При программировании, помимо прочих идентификационных параметров, вводится M-Bus адрес прибора.

    Для программирования теплосчетчика необходим  ручной программатор HPG.

    Для применения теплосчетчика в радиосистеме сбора данных, к его оптическим входам подключается адаптер Оптосоник 3.

    Адаптер радиосчитывания Оптосоник 3 может быть установлен на любой ранее смонтированный теплосчетчик Сенсоник II – замена теплосчетчика не требуется. Подобное решение позволяет модернизировать существующие системы учета тепла под радиосбор данных.

   Сбор данных происходит автоматически с помощью установленного на объекте автономного коммутатора с встроенным GPRS-модемом. Коммутатор считывает данные с теплосчетчиков по радиоканалу с заданной периодичностью (один раз в несколько дней или ежедневно).

energo-ekb.ru

Теплосчетчик Сенсоник II в компактном исполнении

Устройство компактного теплосчетчика

Электронный вычислитель и проточная часть объединены в единую компактную конструкцию. Проточная часть теплосчетчика представляет собой многоструйную крыльчатку в латунном корпусе с направляющим аппаратом. Крыльчатка установлена в подшипниках из высокачественного твердого сплава. На входе проточной части установлен сетчатый фильтр для защиты от механических частиц теплоносителя. Высокая точность обработки деталей проточной части и применяемые материалы обеспечивают высокую надежность и длительный срок службы теплосчетчика.  Использование многоструйной крыльчатки с направляющим аппаратом обеспечивает высокую чувствительность, повышает точность и стабильность измерений расхода теплоносителя во всем рабочем диапазоне. Вращение крыльчатки определяется индукционным безмагнитным датчиком, что исключает манипуляции с расходом путем воздействия магнитами.

Электронный вычислитель установлен сверху проточной части, полностью изолирован от теплоносителя. Вычислитель имеет автономное питание от встроенной литиевой батареи со сроком службы не менее 10 лет. В верхней части вычислителя установлен дисплей, на который выводятся данные о потребленной энергии, данные о параметрах системы теплоснабжения – текущее и мгновенное значения расходов, температура в подающем и обратном трубопроводах, разность температур, данные о состоянии счетчика, в том числе коды возникавших ошибок с указанием длительности их действия и данные архива. Архив содержит сведения о теплопотреблении за прошедшие 12 месяцев и 2 показания теплопотребления на последний день завершившихся двух лет.
Данные можно просматривать, нажимая на сенсорный контакт, расположенный под дисплеем.

Два термодатчика встроены в конструкцию теплосчетчика – один из них установлен в корпусе проточной части расходомера, а второй термодатчик, предназначенный для установки в противоположный трубопровод, подключен к электронному блоку вычислителя. Этот термодатчик имеет гибкий кабель с длиной 1,5 метра.

www.ista.com

sensonic 2 инструкцияСонник

p90424sb.bget.ru

ООО “Электрум-Урал” – Теплосчетчик “Сенсоник”

Теплосчетчик Сенсоник II  в компактном исполнении

разработан специально для применения в системах поквартирного учета тепла.

Счетчик состоит из многоструйного крыльчатого расходомера, встроенного в расходомер датчика температуры и электронного вычислителя, объединенных в одном корпусе

Второй датчик температуры – выносной и подключается к вычислителю с помощью гибкого кабеля длиной до 3 м.

Номинальные расходы теплосчетчика в компактном исполнении – 0,6 / 1,5 / 2,5 м3.

Теплосчетчик выпускается в двух вариантах: для установки в подающий трубопровод или для установки в обратный трубопровод.

Конструкция теплосчетчика

Корпус расходомера выполнен из высококачественной латуни, крыльчатка установлена в подшипниках из твердого сплава. Это обеспечивает высокую надежность конструкции и длительный срок службы. Использование

многоструйной крыльчатки повышает точность и стабильность измерений расхода теплоносителя во всем рабочем диапазоне. Вращение крыльчатки определяется индукционным безмагнитным датчиком.

Вычислитель имеет автономное питание от встроенной литиевой батареи со сроком службы не менее 10 лет. В верхней части вычислителя установлен дисплей, на который выводятся данные о потребленной энергии, данные о параметрах системы теплоснабжения – текущее и мгновенное значения расходов, температура в подающем и обратном трубопроводах, разность температур, данные о состоянии счетчика, в том числе коды возникавших ошибок с указанием длительности их действия и данные архива за 14 месяцев.

Данные можно просматривать, нажимая на сенсорный контакт, расположенный под дисплеем.

Монтаж счетчика

Теплосчетчик монтируется в специальный монтажный элемент – однотрубное соединение EAS

В зависимости от типа, диаметра трубопроводов и длины монтажного участка, поставляются EAS различных видов и размеров.

Типы и размеры поставляемых EAS можно посмотреть здесь.


Необходима, так же, установка приварной втулки с погружной гильзой для выносного термодатчика (входят в комплект поставки) и шаровых кранов для перекрытия потоков.

Для уменьшения размеров, упрощения монтажа и дальнейшего обслуживания узла учета тепла мы предлагаем специальный шаровый кран с посадочным местом под термодатчик. Кран имеет отверстия для опломбирования термодатчика.

Последовательность монтажа

  В разрез трубопровода устанавливается соединение EAS с крышкой-заглушкой (входит в комплект поставки теплосчетчика)

• на входе и выходе узла учета устанавливаются шаровые краны для перекрытия потоков (при заказе теплосчетчика может быть оговорен вариант поставки с шаровым краном в комплекте)
• монтируется приварная втулка и погружная гильза для установки выносного термодатчика (входят в комплект поставки теплосчетчика). Если используются шаровые краны с посадочным гнездом для термодатчика, монтаж приварной втулки не требуется
• производится промывка трубопроводов
• с соединения EAS снимается защитная крышка
• вместо защитной крышки в EAS вкручивается теплосчетчик Сенсоник II (затяжку теплосчетчика рекомендуется проводить специальным ключом; ключ в комплект поставки не входит)
• в погружную гильзу или посадочное гнездо шарового крана устанавливается выносной термодатчик
• после проверки работоспособности, теплосчетчик и выносной термодатчик опломбируются

Просмотр данных

Данные, хранящиеся в памяти можно просматривать на дисплее вычислителя. Перемещение по разделам меню производится нажатием на сенсорный контакт, расположенный под дисплеем.

Дистанционный сбор данных

Возможен дистанционный сбор с использованием двух систем:

• проводная система M-Bus
• радиосистема сбора данных

Для применения теплосчетчика в проводной системе дистанционного сбора данных M-Bus выпускается специальная модификация прибора. Вычислитель этой модификации имеет встроенный блок M-Bus и кабель для подключения к концентратору.

Общее количество приборов в системе учета может достигать 2000 шт.

Для считывания, просмотра и хранения данных необходим компьютер с установленной программой M-Bus View.

Все приборы, работающие в проводной системе программируются через оптические входы на корпусе вычислителя. При программировании, помимо прочих идентификационных параметров, вводится M-Bus адрес прибора.

Для программирования теплосчетчика необходим  ручной программатор HPG

Для применения теплосчетчика в радиосистеме сбора данных, к его оптическим входам подключается адаптер Оптосоник 3.

Адаптер радиосчитывания Оптосоник 3 может быть установлен на любой ранее смонтированный теплосчетчик Сенсоник II – замена теплосчетчика не требуется. Подобное решение позволяет модернизировать существующие системы учета тепла под радиосбор данных.

Предусмотрено два варианта сбора данных по радиоканалу:

• ручной сбор данных с помощью комплекта считывания “мобильный миникомпьютер – управляющее устройство”. При считывании доступны все архивные данные, хранящиеся в памяти вычислителя. Оптимальное применение такого метода – сбор данных в плоскостных жилых комплексах, занимающих большие площади, с отдельно стоящими объектами – коттеджные поселки, поселки таунхаусов или лейнхаусов, сельские поселения.
• автоматический сбор данных с помощью установленного на объекте автономного коммутатора с встроенным GPRS-модемом. Коммутатор считывает данные с теплосчетчиков по радиоканалу с заданной периодичностью (один раз в несколько дней или ежедневно). Независимо от периодичности считывания собранные данные предоставляются в  виде таблицы с ежедневными показаниями потребленной тепловой энергии.  Прокладка линий связи между приборами и коммутатором не требуется. Не требуется, так же, прокладка каких-либо линий связи или питания к коммутатору – это полностью автономное устройство с питанием от встроенной батареи. Срок службы батареи 10 лет. Общее количество приборов, обслуживаемых одним концентратором может достигать 1000 шт. Оптимальное применение – многоэтажные жилые дома.

electrum-ural.ru

Проверка работы счетчика тепла Сенсоник II — КРАСНОЗНАМЕННОЕ

Данные с индивидуальных приборов учета отопления снимают сотрудники абонентской службы. Данная норма закреплена Приказом № 116 от 31.08.2011 г. МинЖКХ.

Сроки снятия показаний определяются в договоре, который подписывает председатель ЖСПК, ТС, КИЗа, территориальная организация системы МинЖКХ. Договора могут быть сезонными, в которых расчетным периодом является отопительный сезон, или годовыми, где расчет производится по завершению календарного года 31 декабря.

Во время отопительного сезона квартирам начисляется средняя величина затрат на отопление на основании коммерческого (общедомового) счетчика отопления исходя из средней величины в доме, приходящейся на 1 м.кв. жилой площади. Эта величина является предоплатой за отопление. По завершению расчетного периода обходчиками абонентской службы снимаются показания с индивидуальных приборов учета тепла. Обход осуществляется в вечерние часы рабочих дней, когда максимальное количество потребителей можно застать дома.

Жильцы квартир, которые применяли предложенные рекомендации, убирали излишки отопления, а значит вносили свои усилия в общее снижение теплопотребления зданием, получают частичный возврат внесенной предоплаты. И наоборот, жильцы квартир, которые имели комфортный платеж за отопление, но на самом деле недостаточно или вовсе не управляли отоплением в своей квартире, получают доплату от среднего в доме. Доплату, конечно, получат и жильцы, которые любили максимально потреблять обогрев, а температурный дискомфорт «сбрасывали» форточкой.

Все платежи в доме происходят в безналичной форме через квартплату. Полученный результат дает потребителям понимание, как они относились к очень важному и дорогому ресурсу в своих квартирах. Те, кто получил доплату, надеемся, решат для себя присоединиться к тем, кто сразу начал применять рекомендации по использованию радиаторных термостатов. И тогда все здание в целом шаг за шагом начинает потреблять отопления все меньше и меньше, ведь и на транзит по техническим коммуникациям, и на обогрев мест общего пользования уходят меньшие затраты как в единицах тепловой энергии, так и в рублях.

krasnoznamia.by

Теплосчетчики ISTA Сенсоник 2 в компактном исполнении.

Сенсоник 2 в компактном исполнении – идеальный прибор для учета тепла в квартире, офисе или небольшом производственном помещении. В одном корпусе собраны многоструйный крыльчатый расходомер, датчик температуры и вычислитель. Второй датчик температуры подключен к прибору гибким кабелем длиной до 3 м.

Достоинствами подобной конструкции являются невысокая стоимость теплосчетчика, компактные размеры, позволяющие устанавливать теплосчетчик в ограниченных по размерам местах (например, в щитах учета), простота монтажа прибора на трубопроводах и дальнейшее его обслуживание, повышенная надежность.

Высокая точность измерения потребленной тепловой энергии обеспечивается электронным вычислителем, в котором применяются самые современные и высоконадежные компоненты.

Диапазон измеряемых расходов теплосчетчика в компактном исполнении – от 0,6 м3/час до 2,5 м3/час.

Счетчик тепла Сенсоник 2 в компактном исполнении разработан специально для применения в системах поквартирного учета тепла.

Счетчик состоит из многоструйного крыльчатого расходомера, встроенного в расходомер датчика температуры и электронного вычислителя, объединенных в одном корпусе.

Второй датчик температуры – выносной и подключается к вычислителю с помощью гибкого кабеля длиной до 3 м.

Номинальные расходы теплосчетчика в компактном исполнении – 0,6 / 1,5 / 2,5 м3.

Теплосчетчик выпускается в двух вариантах: для установки в подающий трубопровод или для установки в обратный трубопровод.

Корпус расходомера выполнен из высококачественной латуни, крыльчатка установлена в подшипниках из твердого сплава. Это обеспечивает высокую надежность конструкции и длительный срок службы. Использование многоструйной крыльчатки повышает точность и стабильность измерений расхода теплоносителя во всем рабочем диапазоне. Вращение крыльчатки определяется индукционным безмагнитным датчиком.

Вычислитель имеет автономное питание от встроенной литиевой батареи со сроком службы не менее 10 лет. В верхней части вычислителя установлен дисплей, на который выводятся данные о потребленной энергии, данные о параметрах системы теплоснабжения – текущее и мгновенное значения расходов, температура в подающем и обратном трубопроводах, разность температур, данные о состоянии счетчика, в том числе коды возникавших ошибок с указанием длительности их действия и данные архива за 14 месяцев.

Вычислитель имеет оптические входы, предназначенные для программирования прибора и ввода идентификационных параметров при использовании его в системах дистанционного сбора данных. Для программирования теплосчетчика необходим ручной программатор HPG, поставляемый фирмой ИСТА.

Для применения теплосчетчика в проводной системе дистанционного сбора данных M-Bus выпускается специальная модификация прибора.

Для применения теплосчетчика в радиосистеме сбора данных Симфоник 3, к его оптическим входам подключается адаптер Оптосоник 3. Адаптер радиосчитывания Оптосоник 3 может быть установлен на любой ранее смонтированный теплосчетчик Сенсоник 2 – замена теплосчетчика не требуется. Подобное решение позволяет модернизировать существующие системы учета тепла под радиосбор данных.

Предусмотрено два варианта сбора данных по радиоканалу:

• ручной сбор данных с помощью комплекта считывания “мобильный миникомпьютер – управляющее устройство”. Оптимальное применение такого метода – сбор данных в плоскостных жилых комплексах, занимающих большие площади, с отдельно стоящими объектами – коттеджные поселки, поселки таунхаусов или лейнхаусов, сельские поселения.
• автоматический сбор данных с помощью установленного на объекте автономного коммутатора с встроенным GSM-модемом. Коммутатор считывает данные с теплосчетчиков по радиоканалу с заданной периодичностью (один раз в 2 недели, один раз в неделю или ежедневно). Прокладка линий связи между приборами и коммутатором не требуется. Оптимальное применение – многоэтажные жилые дома, подходит так же и для компактных плоскостных жилых комплексов.

Монтаж счетчика

Теплосчетчик монтируется в специальный монтажный элемент – однотрубное соединение EAS.

В зависимости от типа, диаметра трубопроводов и длины монтажного участка, поставляются EAS различных видов и размеров.

Необходима, так же, установка приварной втулки с погружной гильзой для выносного термодатчика (входят в комплект поставки) и шаровых кранов для перекрытия потоков.

Для уменьшения размеров, упрощения монтажа и дальнейшего обслуживания узла учета тепла мы предлагаем специальный шаровый кран с посадочным местом под термодатчик. Кран имеет отверстия для опломбирования термодатчика.

Последовательность монтажа

• в разрез трубопровода устанавливается соединение EAS с крышкой-заглушкой (входит в комплект поставки теплосчетчика)
• на входе и выходе узла учета устанавливаются шаровые краны для перекрытия потоков (при заказе теплосчетчика может быть оговорен вариант поставки с шаровым краном в комплекте)
• монтируется приварная втулка и погружная гильза для установки выносного термодатчика (входят в комплект поставки теплосчетчика). Если используются шаровые краны с посадочным гнездом для термодатчика, монтаж приварной втулки не требуется
• производится промывка трубопроводов
• с соединения EAS снимается защитная крышка
• вместо защитной крышки в EAS вкручивается теплосчетчик Сенсоник 2 (затяжку теплосчетчика рекомендуется проводить специальным ключом; ключ в комплект поставки не входит)
• в погружную гильзу или посадочное гнездо шарового крана устанавливается выносной термодатчик
• после проверки работоспособности, теплосчетчик и выносной термодатчик опломбируются
