Воздушные сепараторы для домашнего отопления, удаление воздуха и шлама

Сепаратор поможет освободится системе отопления от воздуха, а также от шлама, сделает ее работу более стабильной. Пузырьки воздуха в теплоносителе мешают работе насоса, создают шум, могут образовывать воздушные пробки и полностью нарушить работу отопления. Мельчайшие частицы шлама, менее 0,5 мм, которые не улавливаются фильтром-грязевиком, также пользы не прибавляют. Удалить одно и второе поможет сепаратор.



Как поступает воздух в отопление, откуда берется

Воздух всегда присутствует в теплоносителе в растворенном состоянии. Мало того, кислород постоянно проникает в теплоноситель сквозь стенки труб и другого оборудования. Если через металл ему пройти трудно, то через пластики, без специального покрытия кислородного барьера, — легко. Даже обезводушенная система может хорошо подпитываться именно кислородом, который создает коррозийные процессы всего и вся, а не только газовые пробки.

Есть и второстепенные причины появления большого количества воздуха внутри системы отопления.

  • Подпорченный расширительный бак с успехом может снабжать теплоноситель воздухом.
  • При заполнении, подпитках системы теплоносителем  насос или снабжающая система могут привнести часть воздуха вместо жидкости.
  • При первоначальной заливке систем, в силу ее конструктивных особенностей, образовываются значительные воздушные мешки, которые постепенно разносятся по системе.

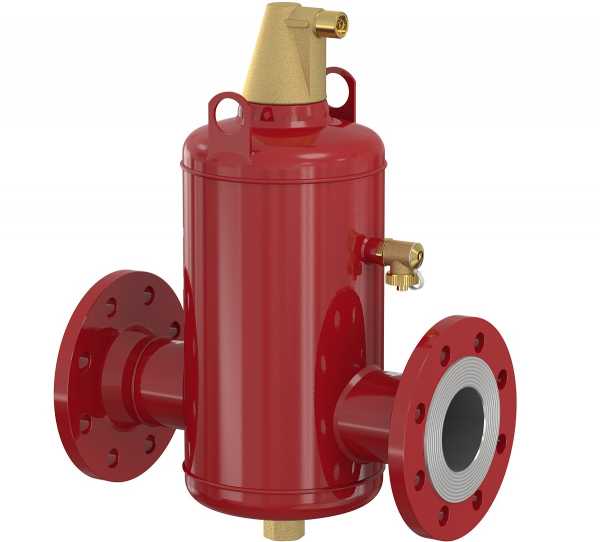

Сепаратор на трубопроводе центрального отопления

Каким образом удаляется воздух из системы отопления

Растворенный воздух собирается в пузырьки, в основном при нагреве в котле. В самых верхних частях системы отопления пузырьки собираются вместе, образуя воздушные пробки. Поэтому характерные высшие точки трубопровода, а также свободные от подключений верхние торцы радиаторов, снабжаются ручными воздухоотводчиками – кранами Маевского. Они периодически открываются вручную и скопившийся воздух удаляется из системы.

Кроме того, на выходе из котла, в верхней точке устанавливается автоматический воздухоотводчик, в котором постоянно отлавливается лишний воздух в крупных пузырьках. Автоматизированные котлы постоянно-действующим воздухоотводчиком снабжает производитель. Твердотопливные обычно снабжаются группой безопасности с таким прибором устанавливаемой на выходе из котла (подача), без каких либо разъединяющих устройств между ней и подачей.



Деаэратор и дешламатор в обвязке автоматизированного котла



Что делает сепаратор

Вывод пузырьков воздуха через автоматический воздухоотводчик будет эффективней, если его установить в специальное устройство – сеппаратор. Даже вертикально- установленная трубка большого диаметра наподобие гидрострелки, буферной емкости, в которой поток замедляется и движется на подаче сверху вниз хорошо умеет отлавливать пузырьки, которые скопятся вверху, вытеснив теплоноситель.

Но современные фирменные сепараторы работают несколько по иному принципу. В них специально создаются множественные мини-завихрения в потоке жидкости, где мелкие пузырьки могут сформироваться а затем объединиться в крупный, который поднимается к воздухоотоводчику. Для этого в обычных сепараторах на пути движения теплоносителя устанавливаются множественные барьеры особой форы –решетки, сетки, на которых «налипают» пузырьки…



Конструкции сепараторов

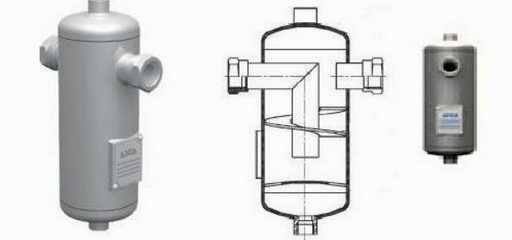

Сепаратор воздуха и шлама  – трубка большого диаметра, установленная вертикально, внизу которой расположен сливной краник для шлама, а вверху  автоматический воздухоотводчик. Одна из простых конструкций сепараторов, с замедлением движения струи и перепадами давлений внутри показана на рисунке.

Различные производители сепараторов для отопления предлагают свои ноу-хау, для лучшего формирования и удаления пузырьков воздуха. На сегодняшний день, можно привести такие примеры конструкций.

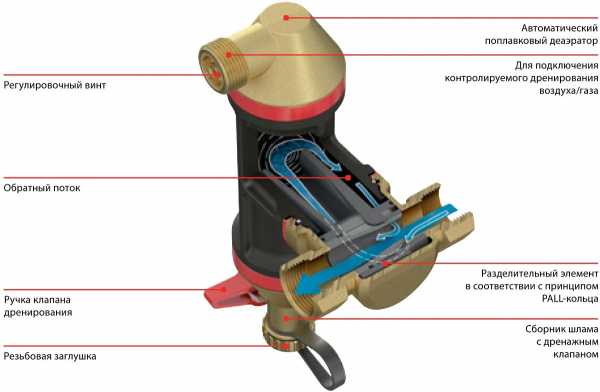

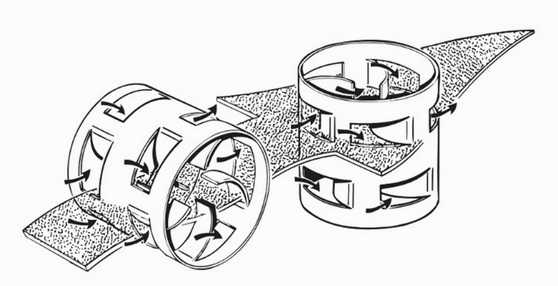

  • На основе PALL-колец, которые в больших количествах (от 100 шт.) наполняют корпус прибора. Но поток должен быть медленным ламинарным со скоростью до 1,5 м/с. Такие приборы предлагает голландский производитель Flamcovent. Пузырьки прилипают к поверхности и затем постепенно скапливаются вверху прибора.

  • Подобный принцип удаления воздуха в сепараторе, но с использованием особой сетки внутри корпуса предлагает производитель из Германии Reflex Exair. Особенность конструкции – отдельный воздушный отсек, что предотвращает подтекание и нестабильность работы поплавковой-игольчатой системы воздухоотводчика.

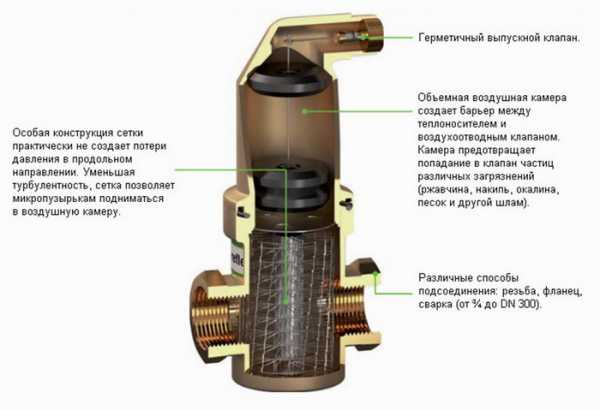

  • Производитель SpiroVent предлагает свою сетку для отделения воздуха с изменением направления потока, — создана вертикальная пробежка теплоносителя.



Деаэраторы и дешламаторы в отоплении

Чаще проектами предусматривается удаление шлама и воздуха из отопления отдельно установленными устройствами. Пример, как устанавливаются деаэраторы и дешламаторы в системе можно посмотреть на фото.

При этом удаление шлама производится в месте его максимальной концентрации – на обратке перед котлом (перед циркуляционным насосом) — работа в тандеме с фильтром грубой очистки. Деаэратор (сепаратор воздуха для отопления) всегда находится на своем месте – на подаче, ближе к выходу котла, после байпаса если такой имеется.



Какой сепаратор выбрать

Часто мнение пользователей по поводу комплектования системы отопления частного дома сводится к тому, что цена/полезность на сегодняшний день не в пользу выбора фирменных сепараторов – эффективных деаэраторов. Ведь и без этих устройств, нормально-созданная система отопления остается в принципе работоспособной…., по мнению жильцов.

Поэтому нередко сложные устройства, при необходимости дополнительного обезвоздушивания системы, заменяют копеечными баком-трубкой, с замедлением и вертикализациецй потока, снабженной сверху в заужении стандартным автоматическим воздухоотводчиком….

teplodom1.ru

принцип работы, устройство Шлама, воздушный Flamcovent для системы отопления

Сепаратор воздуха для отопления стоит достаточно дешево Очень часто система отопления перестает функционировать неправильно из-за воздушных пробок и различных загрязнений. Сепаратор воздуха для отопления устраняет загрязнения и маленькие пузырьки, который затрудняют работу отопительной системы. После установки сепаратора следует удалить все пузырьки из отопительной системы. Сепаратор полностью очистит ее от кислорода и настроит на правильную работу.

Зачем нужен сепаратор воздуха

Прибор, который может справиться с проблемой воздушных пробок и других загрязнений. Называется сепаратором воздуха. Если не пользоваться этим устройством, воздух и воздушные пробки, находящиеся в системе отопления, могут спровоцировать множество проблем в слаженной работе всех элементов системы. В первую очередь начинается снижение теплоотдачи приборов.

Отсутствие сепаратора рано или поздно может привести к преждевременному износу деталей насоса, подшипников и лопастей, что значительно снизит эффективность его работы.

Благодаря сепаратору воздуха можно быстро устранить завоздушенность системы отопления

Если сепаратор не работает или работает неправильно, внутренняя поверхность радиаторов, котлов и труб становится уязвимой от воздействия коррозии. Сепаратор способен полностью удалить кислород из системы, тем самым развоздушив ее. Одним из недостатков сепаратора можно назвать создание сопротивления потоку теплоносителя, что непосредственно оказывает негативное влияние на гидравлику системы отопления.

Как ухудшается работа отопительной системы без сепаратора:

  • Мелкие пузырьки прилипают к стенкам радиатор, которые перестает отдавать тепло. Эффективность обогрева сводится к минимуму.
  • Насос, который подает воду, изнашивается, работает неэффективно или вовсе прекращает свою работу.
  • Попадание кислорода в клапаны, трубы и фильтры приводит к разрушению металла.
  • Последствие коррозии – появление ржавчины, которая перемещается вместе с водными массами. Скопления ржавчины образуют шлам, который делает систему отопления неисправной.

Совсем недавно борьба с присутствием газа в системе происходила так: систему всегда держали под некоторым давлением, что позволяло защитить от подсасывания кислорода. Чтобы предотвратить проникновение воздуха, использовали специальные трубы. В местах, где происходило наибольшее скопление кислорода, производили установку воздушных отводчиков.

Принцип работы сепаратора: 4 преимущества

Многие путают принципы работы воздушного разделителя и воздухоотводчика. Два устройства были созданы для того, чтобы предотвратить попадание кислорода в отопительные системы. Отводчик воздуха выводит все газы постепенно, по мере того, как они скапливаются.

Принцип работы сепаратора базируется на мгновенном действии – он разделяет газы, которые растворяются в воде, и тут же выводит их из отопительной системы.

Сепаратор обеспечивает бесперебойную работу всех элементов системы отопления. Удобно пользоваться компактным устройством, которое не занимает много место, но эффективно справляется с выведением кислорода. В основе работы эффективных сепараторов лежит слияние: маленькие пузырьки воздуха соприкасаются с поверхностью прибора и прилипают к ней, образуя «облака». Конечная цель заключается в том, чтобы «облака» отрывались от сепаратора и всплывали.

Преимущества сепараторов от Flamcovent:

  • Не подвержены ржавчине.
  • Устройство оказывает положительное влияние на качество воды.
  • Чтобы очищать разделитель, не нужно устанавливать всю систему.
  • Сепаратор легко монтировать, что значительно экономит временные и энергетические затраты.

Сепаратор воздуха способен прослужить долгое время благодаря простой и надежной конструкции

Сепараторы Flamcovent удаляют не только пузырьки воздух, но и шлам. Устройство отлично справляется с удалением механических включений. Нижняя часть корпуса оснащена удлиненной камерой и специальной сеткой, что обеспечивает осаждение твердых частиц. Отстойная камера не оснащена pall кольцами, что позволяет очистителю быстро и качественно выводить грязь.

Как установить сепаратор шлама

Сепаратор представляет собой устройство, которое отделяет различные субстанции друг от друга. Сепаратор шлама для отопительной системы используют для очищения воды от посторонних примесей. Шлам – это отложившиеся примеси, которые остаются в воде в виде осадка. Осадок – частицы, которые не растворились в воде.

Сепаратор устанавливают на трубопровод и обычно используют для очищения небольших систем отопления в частных домах.

Одним из элементов прибора является емкость, которая способствует оседанию шлама внизу и его последующему выведению благодаря открытию специально предназначенного крана. При этом фильтры можно не использовать. Преимущество сепаратора шлама заключается в том, что нет необходимости останавливать работу всей системы, чтобы очистить ее.

Перед установкой сепаратора шлама стоит посмотреть обучающее видео

Как установить сепаратор шлама:

  • Важно выбрать правильное место для монтажа.
  • Сепаратор следует устанавливать на обратном трубопроводе перед входом в нагреватель, так как удалению должен подлежать шлам, который попал в систему.
  • Для установки сепаратора понадобится внимательно изучить инструкцию, правильно соединить отверстия в сепараторе с трубой, используя фитинги и муфты.

Большое скопление воздуха и шлама в системе отопления может привести к слишком шумной работе насосов, холодным батареям и т.д. Процесс разрушения металлов приводит к образованию ржавчины. Избежать всего этого можно, просто установив сепаратор шлама.

Устройство сепаратора: почему в систему попадает воздух

Просто воздух может стать колоссальной проблемой для эффективной работы систем отопления. Мелкие пузыри воздуха, которые прилипают к стенкам радиатора, не дают ему отдавать тепло. Эффективность работы системы сводиться к минимуму.

Если в систему отопления попадает кислород и не выводится из нее, происходит разрушение металла и элементов всей системы.

На то, как кислород проникает в систему отопления, во многом влияет качество и состояние расширительных баков. Сепаратор будет работать более эффективно вместе с воздухоотводчиком. Перед тем как установить сепаратор, важно ознакомиться со способами проникновения воздуха в систему отопления.

Сепаратор воздуха имеет компактные размеры, поэтому им легко пользоваться

Причины попадания воздуха в систему:

  • Кислород попадает в трубы посредством мелких пузырьков, которые находятся в толще воды. Горячая вода способствует «убеганию» из нее воздуха, превращаясь в свободный газ.
  • Воздух в систему может проникнуть через прокладки и воздухоотводчики.
  • Кислород может попасть в систему после проведения ремонтных работ.

Сепаратор эффективно разделяет газы и выводит их из системы, причем действует он мгновенно. При покупке сепаратора важно обратить внимание на материалы, из которых они изготовлены. Важно, чтобы устройство было качественным, без проблем выводило частицы грязи и шлам.

Как работает сепаратор воздуха для отопления (видео)

Воздушный сепаратор предназначен для того, чтобы предотвратить засорение систем отопления. Если очистку не производить систематически, система начнет работать неправильно, а трубы будут холодными. Сепаратор устроен таким образом, что собирает пузырьки воздуха и мгновенно выводит их из системы. Сепаратор шлама отлично удаляет осадок, который засоряет систему. Важно выбрать качественное устройство, которое будет работать эффективно и без сбоев.


Добавить комментарий

teploclass.ru

Сепаратор воздуха | Принцип действия, преимущества, разновидности – на промышленном портале Myfta.Ru

Сепаратор воздуха используется в открытых или закрытых системах отопления, в системах теплых полов, а также в системах с теплыми насосами. Это оборудование имеет двойной принцип действия, в результате которого из него автоматически удаляется весь воздух.

Принцип действия

Такое оборудование работает на основе контроля за скоростью и направлением воды. Сепараторы действуют по принципу остановки воздуха. Конструкция сепаратора воздуха изготовлена специальным образом, так, чтобы происходило торможение потока, из него выделялись все растворенные газы и поднимались в воздушную камеру. После этого благодаря автоматическому контролированию выводятся все газы, а шлам опускается на дно камеры и удаляется с помощью специального крана.

Преимущества:

  • Оптимальный теплообмен
  • Система сепаратора не ломается, на нем не появляется коррозия
  • Высокое качество воды в результате
  • Чтобы очистить сепаратор, не нужно останавливать всю систему
  • Простой и дешевый монтаж
  • В процессе работы удаляются все, даже микроскопические элементы шлама

Сепаратор воздуха Flamcovent

Такой тип сепаратора воздуха используется для полного выведения воздушных масс из разнообразных систем отопления и охлаждения. Он работает по принципу выведения газов из воды. Принцип его действия основан на специально встроенных кольцах Рашинга.

Уже много лет подряд такие кольца применяются в промышленности для смешивания газов и удаления их из воды. Но совсем недавно производители этого типа сепараторов запатентовали новый метод с кольцами для выведения газов из систем отопления и охлаждения.

С помощью сепаратора воздуха Flamcovent можно вывести воздух из системы, который:

  • Растворен в воде системы
  • Находится в местах, где не может быть установлен автоматический поплавковый воздухоотводчик
  • Находится в воде в виде мелких пузырьков и микропузырьков

Данный сепаратор прошел множество испытаний и завоевал популярность благодаря новому методу выделения газов.

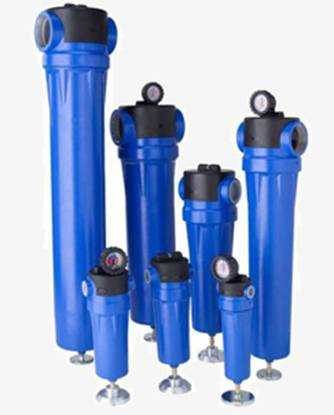

Сепаратор сжатого воздуха

Все сепараторы сжатого воздуха используются для того, чтобы очистить оборудование от грязи, масла и воды, которые чаще всего находятся в сжатом воздухе. Воздух, который поступает  из компрессоров, всегда содержит в себе воду и другие разнообразные примеси.

Если установить специальные сепараторы сжатого воздуха, будет обеспечен постоянный поток очищенного от влаги и пыли сжатого воздуха. Для того чтобы сепаратор правильно работал, его необходимо поместить в трубопроводе вертикально. Сам фильтр сжатого воздуха должен быть установлен в точке самого высокого давления, как можно ближе к оборудованию.

Установка таких фильтров помогает очистить воздух и сэкономить, так как производительность прибора намного превышает растраты.

Такие сепараторы сжатого воздуха вы сможете найти на страницах нашего сайта, где есть подробная информация о моделях и принципах работы данных устройств. Также на нашем портале каждый сможет купить или продавать разнообразные сепараторы и фильтры.

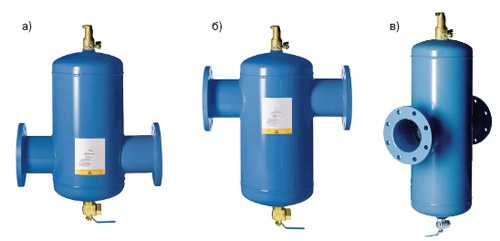

Сепаратор воздуха и шлама

Работает по принципу автоматического удаления воздуха. Это устройство чаше всего применяют в разнообразных отопительных или охладительных системах. Такой сепаратор работает всегда, вне зависимости от количества шлама.

Это оборудование регулирует и направляет скорость потока воды, при этом очищает ее от механических и химических загрязнений.

Прибор сделан по специальной технологии, которая заключается в следующем: происходит торможение потока воды, из него выделяются газы, а потом он поднимается в воздушную камеру. Шлам в свою очередь опускается на дно прибора, а потом с помощь специально установленного крана выводится из сепаратора.

myfta.ru

Сепаратор воздуха Spirovent Air | Насосы и принадлежности

Доброго времени суток, уважаемые читатели блога nasos-pump.ru

Сепаратор воздуха

В рубрике «Принадлежности» рассмотрим изделие для удаления воздуха из систем отопления и охлаждения сепаратор воздуха Spirovent Air. Сепаратор Spirovent представляет собой полностью автоматический отводчик воздуха из теплоносителя в системах отопления и охлаждения. Как известно жидкости содержат растворенные и нерастворенные в ней газы. Основное назначение этого устройства — удалять растворенные и нерастворенные в жидкостях газы из систем отопления и охлаждения, пока их концентрация не достигнет абсолютного минимума. Данное устройство разработано голландской компанией SPIROTECH. Новизну разработке придаёт необычная конструкция для удаления воздуха из воды разработанная и запатентованная голландской фирмой. Сепараторы воздуха Spirovent Air, это эффективные изделия, которые начали успешно продаваться и использоваться во многих странах мира. Во всех системах, где смонтирован сепаратор, он оказывает помощь при проведении работ по запуску и техническому обслуживанию отопительных и охладительных систем. Данное изделие предназначено для использования в системах заполненных пресной водой или смесями гликоля с максимальным содержанием до 40%. Применение в сочетании с другими жидкостями может привести к выходу сепаратора из строя. Нельзя использовать данное изделие с опасными и легко воспламеняющимися веществами.

Технические характеристики и конструкция сепаратора

Основные технические характеристики сепаратора следующие:

  • Рабочая температура от 0 до 110°С.
  • Рабочее давление от 0 до 10 бар.
  • Максимальное испытательное давление 15 бар.

На (Рис. 1) показана конструкция сепаратора воздуха Spirovent Air

Сепаратор воздуха

У моделей с резьбовыми подсоединительными патрубками (Поз. 1) 1/2″, 3/4″, 1″, 1 1/4″ и 1 1/2″ корпус (Поз. 2) сепаратора изготовлен из латуни, а у моделей с диаметром патрубков от 50 мм и выше корпус изготавливаются из стали с фланцевым подсоединением. Основным элементом сепаратора воздуха является бесконечная спираль Spiro (Поз.3). Бесконечная спираль – это медная проволока, которая особым образом напаянная вокруг медной трубки. Данная спираль очень хорошо справляется с задачей удаления воздуха из теплоносителя Поплавок (Поз. 4) управляет работой воздушного клапана (Поз.5). Место для установки заглушки (Поз. 6) при испытаниях системы воздухом.

Монтаж и принцип работы сепаратора воздуха

Сепаратор воздуха Spirovent Air монтируется в самом горячем месте, на главном подающем трубопроводе системы отопления, и на главном обратном трубопроводе системы охлаждения. На работоспособность сепаратора не влияет направление потока жидкости. При монтаже необходимо обеспечить доступ к воздушному клапану и устранить все препятствия для свободного удаления воздуха из воздушного клапана. Если перед вводом системы в эксплуатацию проводится ее испытание сжатым воздухом, то сепаратор воздуха Spirovent Air должен быть временно закрыт заглушкой с внутренней резьбой. 1/2″.

В любой жидкости всегда присутствует определенное количество растворенных и не растворенных газов. Их количество находится в зависимости от давления и температуры. В восемнадцатом веке английский физик Вильям Генри определил соотношение между температурой, давлением и количеством растворенных в жидкости газов. Он доказал, что при повышении температуры и снижении давления количество растворенных газов в жидкости уменьшается. Растворенные в теплоносителе газы из системы отопления/охлаждения можно удалить двумя способами.

  1. Тепловая деаэрация – когда растворенный в теплоносителе воздух удаляются из системы при нагреве.
  2. Вакуумная деаэрация – в этом случае часть теплоносителя временно подвергается воздействию вакуума. Воздух, растворенный в теплоносителе, переходят в свободное состояние и удаляются из системы. Освобожденный от воздуха теплоноситель возвращается в систему обратно и абсорбирует оставшийся в системе воздух. Повторяя этот процесс, можно постепенно высвободить и удалить из системы практически весь воздух.

Сепараторы воздуха работают по принципу остановки потока. Конструкция трубки Spiro и корпуса прибора обеспечивает такое торможение потока и понижение давления, что из него выделяются пузырьки растворённых газов (воздуха) и поднимаются в воздушную камеру. Этому еще способствует высокая температура, так как растворимость газов снижается при повышении температуры. Когда в сепараторе нет воздуха, он полностью заполнен теплоносителем, поплавок (Поз. 4 на Рис. 1) находится вверху и воздушный клапан закрыт. Если в верхней части сепаратора скапливаться воздух поплавок начинает опускаться и открывается воздушный клапан. Воздух выходит, поплавок всплывает и воздушный клапан закрывается. Далее процесс удаления воздуха повторяется.

Эксплуатация, обслуживание и ремонт

При правильном монтаже и соблюдении условий эксплуатации, сепаратор воздуха Spirovent Air не нуждается в техническом обслуживании и ремонте. Срок эксплуатации данного оборудования составляет 30 лет. Перед вводом системы отопления/охлаждения в эксплуатацию важно не забыть снять защитную заглушку, которая использовалась при проведении испытаний. И в заключении можно отметить, что применение сепараторов Spirovent Air в системах отопления или охлаждения приводит к эффективному удалению воздуха из системы, что способствует:

  1. Увеличению срока службы и безопасности системы, нет кислорода, нет коррозии в системе отопления/охлаждения.
  2. Оптимальной теплоотдаче системы, как известно воздух чаще всего скапливается в радиаторах отопления, за счет этого снижается их теплоотдача.
  3. Отсутствию шумов. В любой закрытой системе отопления или охлаждения присутствует циркуляционный насос для отопления с «мокрым» ротором. При помощи насоса происходит циркуляция теплоносителя в системе. Если в системе отопления или охлаждения находится воздух, то при работе циркуляционного насоса система шумит, так как рабочее колесо разбивает пузырьки воздуха.

Спасибо за внимание.

P.S. Понравился пост порекомендуйте его в социальных сетях своим друзьям.

Spirovent-Air-латунь. Инструкция по установке и эксплуатации.

Spirovent Air сталь. Инструкция по установке и эксплуатации.

Spirovent Air Dirt сталь. Инструкция по установке и эксплуатации.

Еще похожие посты по данной теме:

nasos-pump.ru

как развоздушить, удалить воздух и воздущную пробку, спуск воздуха для развоздушивания на примерах фото и видео

Содержание:

1. Причины завоздушивания системы отопления
2. Как развоздушить систему отопления
3. Кран Маевского для избежания воздушных пробок
4. Устройство и назначение сепаратора воздуха - воздухозаборника
5. Принцип работы автоматического воздухозаборника

Для того чтобы система теплоснабжения функционировала без каких-либо проблем, очень важно, чтобы все ее структурные части работали стабильно и без перебоев. Однако одной из частых проблем, которой не получается избежать у многих хозяев, является завоздушивание системы отопления, что означает накопление избытка воздуха.

Подобный дефект может стать причиной возникновения следующих проблем:
  • передача тепла значительно ухудшается из-за появления пустот в теплоносителе;
  • циркуляция воды может полностью остановиться.

В том случае, если вовремя не выполнить сброс воздуха из системы отопления, может появиться необходимость ремонта, что порой бывает очень недешево. Поэтому далее речь пойдет о том, как развоздушить систему отопления и обеспечить ей нормальную работу.

Причины завоздушивания системы отопления


Наиболее частыми причинами накопления слишком большого объема воздушных масс в отопительной системе обычно выступают следующие:
  • разгерметизация системы, наиболее часто совершаемая при выполнении любого рода ремонтных работ;
  • полное откачивание воды из отопительной системы;
  • повреждение внешнего корпуса частей системы;
  • неправильная замена отопительного оборудования, в том числе и стояков.

Подобные действия могут привести к образованию внутри конструкции системы явления, которое именуется не иначе как воздушная пробка в системе отопления. Кроме всех вышеперечисленных проблем, к которым может привести избыток воздуха, стоит сказать и о вредном для металлических конструкций кислороде, находящемся в составе попадающего внутрь воздуха. Читайте также: "Почему возникает завоздушивание системы отопления – причины и варианты решения проблемы".

Этот элемент, как известно, является основной причиной окисления деталей и неизменно приводит к сокращению эксплуатационного срока отопительного оборудования.

Дренаж воды, то есть ее полное откачивание, может выполняться в следующих ситуациях:

  • для ремонта системы;
  • при промывке функциональных частей;

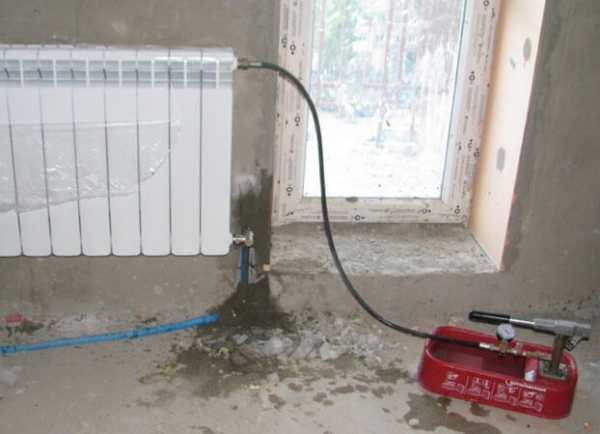

  • во время выполнения опрессовки и т.д.

Если завоздушило систему отопления, то причиной этому также может стать нарушение конструктивной целостности приборов, то есть воздух попадает внутрь через поврежденную часть трубопровода.

Как развоздушить систему отопления


Особенно часто с вопросом касательно того, как выгнать воздух из системы отопления, сталкиваются не только хозяева частных построек, но и жильцы многоэтажных сооружений, живущие наверху. Связано это, в первую очередь, с малым весом воздуха по сравнению с водой, в результате чего его излишки гораздо чаще скапливаются на верхних этажах.

Для того чтобы каким-либо образом бороться с этой проблемой, специалистами был разработан специальный автоматический воздушный клапан для отопления, позволяющий удалять избыток воздуха без вреда для оборудования. Читайте также: "Правильное удаление воздуха из системы отопления – варианты, как удалить воздух".

Однако подобное приспособление стало популярным лишь недавно. Гораздо более традиционным механизмом, помогающим осуществить спуск воздуха из системы отопления, является особое устройство, известное в народе как кран Маевского, а для частных домов более характерно считалось применять воздушный сепаратор. Читайте также: "Как спустить воздух из батареи – возможные варианты".

Кран Маевского для избежания воздушных пробок


Подобный механизм очень часто можно встретить в домах многоквартирного типа, особенно это касается построек старого образца.

Принцип установки отопительной системы в таких сооружениях отличался устройством нижней разводки, подключение которой к теплоцентрали выполнялось посредством элеватора. Читайте также: "Зачем нужен воздушный клапан для отопления – принцип работы, когда необходим клапан сброса воздуха".

Однако в процессе обслуживания в такой системе выявился один большой минус – это накопление воздуха в системе на верхних этажах, что неизбежно приводило к появлению проблем с циркуляцией теплоносителя и негативно сказывалось на работе всей системы в целом.

С целью предотвращения данного недостатка конструкторами было разработано специальное устройство, помогающие выполнить развоздушивание системы отопления. Это устройство представляет собой кран, который получил свое название в честь разработавшего его специалиста.

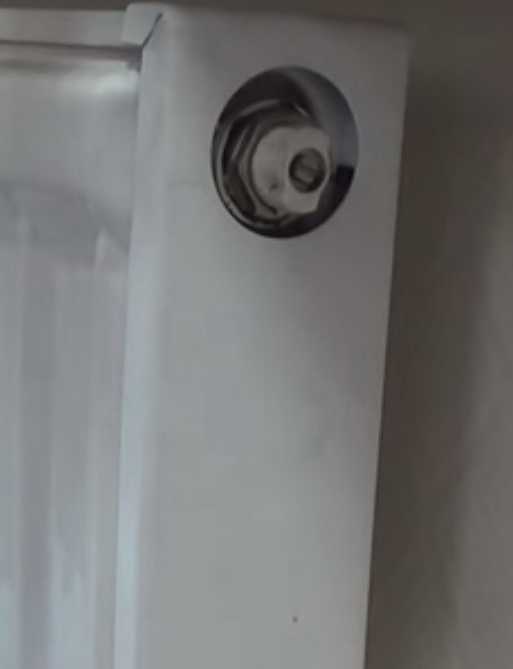

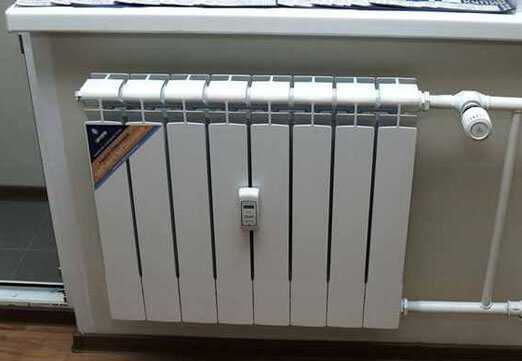

Кран Маевского можно установить на любой отопительный прибор. На торцах радиатора концы коллекторов являются глухими, что достигается посредством применения футорок. Читайте также: "Какой клапан для спуска воздуха из системы отопления лучше выбрать – виды и особенности".

В результате вместо верхней футорки было решено монтировать именно этот прибор, что означало его установку на самом верхнем участке системы отопления.

Эксплуатация такого изделия приобрела широкое распространение среди потребителей, что можно было объяснить функциональностью и надежностью его работы. Применение такого крана позволяет жильцам самостоятельно удалять излишки воздуха, причем весь процесс не отличается какой бы то ни было сложностью.

Важно помнить, что перед тем, как удалить воздух из системы отопления с помощью крана Маевского, не стоит слишком сильно затягивать на нем резьбу, иначе есть вероятность ее повреждения.

Главное отрицательная сторона такого способа – необходимость постоянного контроля над появлением в системе воздуха. Чтобы каким-либо образом избежать постоянного присутствия человека, было принято решение разработать особые патрубки с арматурой запорного типа, монтируемые в самом верху системы теплоснабжения, то есть на верхних этажах.

Подобный способ дает возможность работникам коммунальных служб самостоятельно удалять воздух, не привлекая при этом самих жильцом.

Устройство и назначение сепаратора воздуха - воздухозаборника

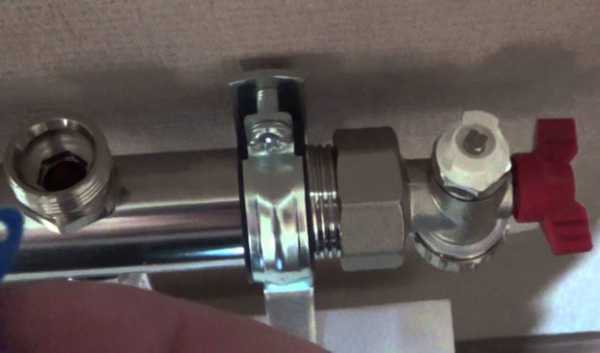

Еще один хороший воздухосборник для системы отопления – это так называемый сепаратор воздуха, основное отличие которого от крана Маевского заключается в том, что суть первого состоит в удалении накоплений с верхних участков, а второй выводит уже растворенный в воде воздух. Это значит, что с помощью сепаратора воздух отдирается, переходит в пузыри и удаляется.

Часто можно встретить такие устройства, где под одним корпусом скрывается не только воздушный сепаратор, но и сепаратор шлама, который призван определять находящиеся в составе теплоносителя вредные смеси наподобие ржавчины, песка и т.п.

Некоторые хозяева часто задают следующий вопрос: почему завоздушивается система отопления, если она оснащена сепаратором? Это может быть связано с самим размером отопительной системы, поскольку в небольших коммуникациях спуск воздуха часто можно выполнить собственноручно, в то время как в объемных системах теплоснабжения сделать это зачастую бывает весьма непросто. Читайте также: "Как спустить воздух в батареях системы отопления – проверенные способы".

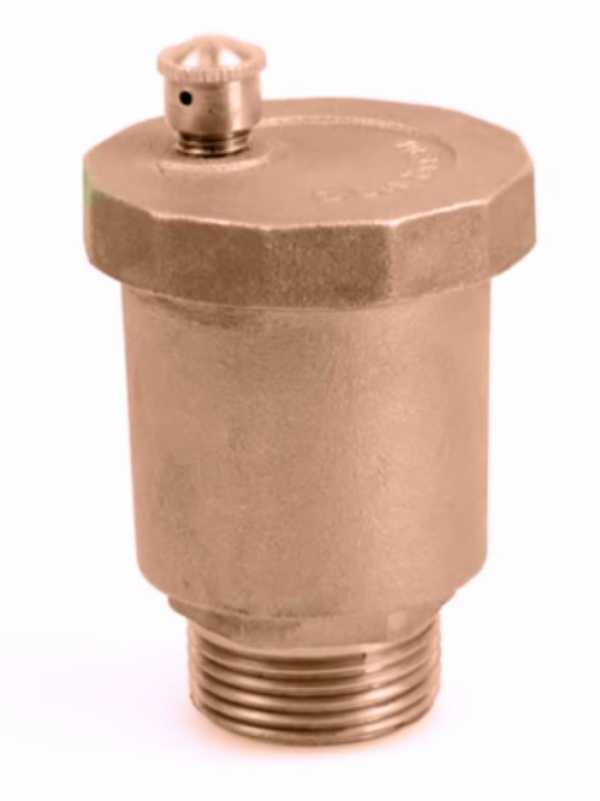

Принцип работы автоматического воздухозаборника


Этот удобный и очень функциональный аппарат позволяет хозяевам забыть о необходимости самостоятельного удаления воздуха из системы.

Функционируют автоматические воздухосборники для систем отопления следующим образом:
  1. Вода попадает внутрь механизма с поплавком из пластмассы.
  2. Оборудованный флажком поплавок оказывает давление на подпружиненный шток.
  3. Воздух получает свободный выход наружу.
  4. Аппарат вновь заполняется водой и цикл повторяется.

Использование одного из вышеописанных устройств, фото которых всегда можно найти у специалистов по монтажу подобного оборудования, позволит забыть о такой проблеме, как завоздушивание системы и сохранит время и деньги жильцов.

О завоздушивании системы отопления на видео:


teplospec.com

Сепараторы | Справочник строителя

Сепараторы.

Сепараторы производятся уже более 30 лет и стали стандартным элементом для дегазации и удаления грязи из систем отопления и водоснабжения. Они удаляют микропузырки и частицы шлама из потока воды и объединяют в себе функции воздухоотводчиков, фильтров и деаэраторов. Сепараторы не требуют расходных материалов, энергии и сервисного обслуживания, они работают несколько десятков лет, имеют простую и надёжную конструкци. без движущихся частей.

Универсальный сепаратор представляет собой металлический цилиндр с воздухоотводчиком наверху, вентилем для сброса шлама внизу и неподвижным механическим сепарирующим элементом внутри. Элемент внутри сепаратора обеспечивает быструю транспортировку микропузырьков наверх и осаждение нерастворимых частиц внизу при прохождении потока воды через сепаратор.Сепараторы различных фирм, как правило, отличаются разным типом сепарирующих элементов. Одним из наиболее эффективных элементов является лепестковая спираль с профилированной поверхностью из нержавеющей стали, установленной вертикально вдоль сепаратора.

Автоматический поплавковый воздухоотводчик сепаратора выводит накапливающийся наверху воздух, а периодическое удаление шлама осуществляется вручную с помощью шарового вентиля внизу сепаратора. В обоих случаях система не разгерметизируется. При начальном заполнении системы водой большие воздушные пузыри быстро удаляются с помощью специального вентиля в корпусе воздухоотводчика. Сепараторы устанавливаются вертикально. В соответствии с функциями выпускают три типа сепараторов: а) сепараторы воздуха, б) сепараторы шлама, в) комбинированные сепараторы воздуха и шлама (см. рис)

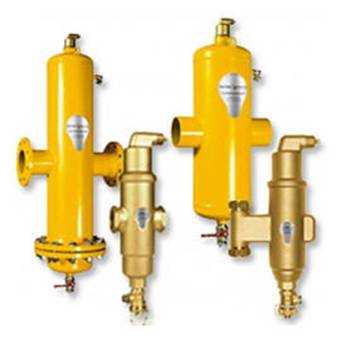

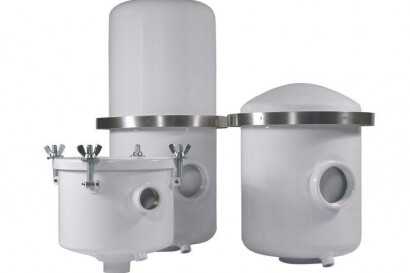

По производительности сепараторы разделяются на промышленные (потоки 5-2000 м3/ч, разборный/неразборный корпус) и сепараторы для небольших объектов (потоки до 5 м3/ч, латунный корпус). Все сепараторы из латуни собираются из базовых элементов и легко трансформируются.

Эффект глубокой очистки от шлама и дегазации достигается за счет неоднократного прохождения жидкости через сепаратор при циркуляции. Таким образом, сепараторы используются только в циркуляционной схеме. С помощью сепараторов можно добиться быстрого и практически полного удаления шлама с размером частиц до 10 мкм. Их гидравлическое сопротивление в процессе работы близко к нулю и практически не меняется.

Эффект применения сепараторов зависит от грамотного выбора места инсталляции. Для оптимальной работы воздухоотводчиков и сепараторов в качестве устройств дегазации необходимо учитывать, что воздухоотводчики предназначены для удаления воздушных пузырей и пробок, а сепараторы, помимо этого, улавливают микропузырьки и механические частицы непосредственно из потока и удаляют их из системы. Так как сепараторы удаляют воздух, находящийся в микропузырьковом состоянии, для дегазации их необходимо устанавливать в тех зонах, где возможно образование микропузырьков. Эффективность применения микропузырьковых сепараторов для дегазации увеличивается при снижении статической высоты и увеличении температуры в точках их размещения. Сепараторы для удаления воздуха рекомендуется устанавливать после котлов или источников тепла в системах отопления либо в нагретом обратном потоке в системах охлаждения в наиболее высоких точках (рис. 5). Если скорость коррозии невелика, сепараторы могут удалять значительный объем кислорода. Таким образом, сепараторы полностью решают проблему завоздушивания и шумов, снижают скорость коррозии. Конечная концентрация газов будет равна величине равновесной концентрации в точке установки сепаратора при данных температуре и давлении.

Сегодня сепараторы являются наиболее простым и эффективным устройством, удаляющим газы и шлам из циркуляционных контуров без разгерметизации систем и без риска блокировки циркуляционного потока. Сепаратор не может забиться грязью, его сопротивление практически не меняется. При удалении старых отложений продуктов коррозии и появлении в воде железосодержащих частиц особенно эффективно применение сепараторов с магнитными ловушками. Сепараторы для защиты котельных и магистральных труб большого диаметра можно устанавливать на байпасных линиях для обработки 15-20% потока.

Основными параметрами при выборе типоразмера является скорость движения теплоносителя через сепаратор и величина потока Q (м3/c). Типоразмер сепаратора определяется диаметром присоединения в мм, который в виде чисел входит в обозначение марки сепаратора. Оптимальная скорость потока для сепарации – 1 м/c, однако промышленные сепараторы обеспечивают хорошие результаты в интервале скоростей от 1 до 3 м/с.

Строительный термин
Профильная система - набор (комплект) главных и доборных профилей, образующих законченную конструктивную систему оконных (дверных) блоков, отраженную в технической документации на ее изготовление, монтаж и эксплуатацию. (ГОСТ 30673-99)

p-projector.com

Воздух в батареях отопления | Отопление удаление воздуха

      Здравствуйте, друзья! Если в систему отопления попадает воздух, то функционировать она не будет или тепло будет подаваться в помещения не в полном объёме. От воздушных пробок необходимо избавляться. Как же получается так, что воздух попадает в трубы или в радиаторы? Происходит это в силу ряда причин.

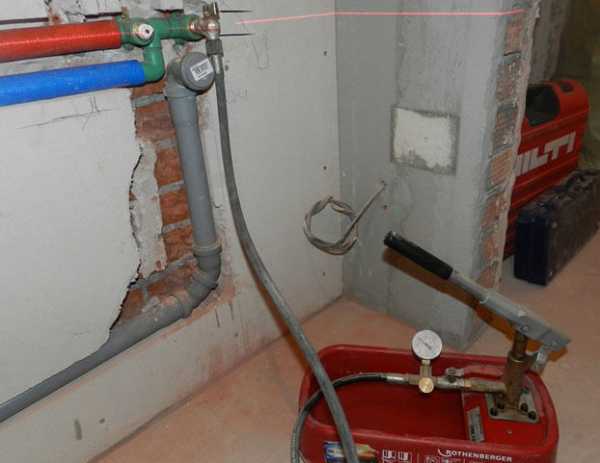

     Воздух в магистраль отопления попадает при разгерметизации системы отопления. Это может произойти при ремонтных работах, как в стояках, так и во всей системе. Если проводились работы с радиаторами, их меняли на другие, то в систему тоже попадает воздух. Перед тем как начать отопительный сезон, проводят опрессовку и промывку труб, делают это зачастую халтурно, в результате чего происходит завоздушивание.

      Предположим, вы решили поменять стояк или трубы, в этом случае произошло нарушение герметичности внутренней системы отопления, что привело к образованию воздушных пробок. Попадание кислорода неблагоприятно скажется на износе всех составляющих отопительной сети. В первую очередь это касается стальных труб и стальных радиаторов.

      Чтобы стальные приборы отопления и трубы не коррозировали из-за присутствия в воде кислорода и углекислого газа, а обогрев помещений работал эффективно, воздух необходимо из труб удалять. Для этого в квартирах на последних этажах устанавливают клапаны, с помощью которых и выводится воздух. В частных домах можно в радиаторах установить краны Маевского, которыми пользуются не одно десятилетие, или прибегнуть к инновациям и установить механический сепаратор воздуха.

      Краны Маевского устанавливаются на радиаторах, и с их помощью можно самостоятельно стравливать воздух из системы обогрева.

Закручивать туго этот кран не стоит, чтобы не повредить резьбу. Краны можно установить на верхнем этаже вашего дома, в самой высокой точке отопительной системы. В этом случае нет необходимости работать с каждым радиатором по стравливанию воздуха. Достаточно будет воспользоваться только верхним краном.

     Кроме кранов Маевского можно установить сепаратор воздуха, который удаляет воздух, находящийся в воде в растворённом виде. Такой сепаратор устанавливают в систему отопления вместе с фильтром, который задерживает ржавчину и другие грязные накопления. Приобретение это выгодное, потому что вы покупаете один аппарат с двойным действием.

     Ещё одно приспособление для отвода воздуха – это автоматический воздухоотводчик.

Вода поступает в данное устройство и поплавок, который в нём находится, выталкивает воздух через специальное отверстие. Воздух выходит, клапан закрывается. В этом случае самому человеку ничего не надо делать. Система всё сделает за него.


teplosniks.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
