Воздухосборник для системы отопления: установка спускника воздуха
Основной причиной неисправностей в работе системы отопления является воздух, скапливающийся в трубах и радиаторах. Для его эффективного удаления применяются специальные устройства – воздухосборники, где он накапливается до момента его спуска из системы с помощью автоматического клапана или крана, открывающегося вручную. Автоматические воздухоотводчики в системе отопления удобнее и практичнее.
Чем вреден воздух в системе
Кроме того, что скопившийся в трубах воздух препятствует нормальной циркуляции теплоносителя, он оказывает и ряд других вредных воздействий на систему отопления.
При наличии воздуха существенно увеличивается активность коррозионных процессов. Воздухосборник позволяет минимизировать их, удаляя воздушную смесь из теплоносителя.
Кроме того, если прокачка теплоносителя осуществляется насосом, то при наличии воздуха в системе возникает эффект кавитации – схлопывания воздушных пузырьков, сопровождающееся разрушением конструкций насоса (чаще всего его крыльчатки), а также возникновением вибраций в трубах, гулом и прочими неприятными явлениями.
Наиболее часто воздух попадает в отопительные стояки вместе с закачиваемой водой. Реже – через неплотности резьбовых соединений, поврежденные мембраны расширительных баков и уплотнения в рабочих органах насосов.
Принцип разделения теплоносителя и воздуха
h3_2Воздух не вступает в химическую реакцию с водой, а образует с ней механическую смесь. Она разлагается на составляющие сразу, как только поток замедляется. Сепаратор, или устройство разделения, работает именно по этому принципу. Воздухосборники могут быть двух типов:
- Вертикальные;
- Горизонтальные.
Вертикальный сепаратор
В двухтрубных системах отопления логичнее использовать вертикальный сепаратор, устанавливаемый на верхнем конце главного стояка. Его работа основана на гравитационном принципе: вода, побуждаемая силами тепловой конвекции или циркуляционным насосом, поднимается по вертикальному стояку. Достигнув верхней точки системы, она замедляется настолько, что из нее начинает выделяться воздушная смесь.
Конструкция вертикального воздухосборника практически не отличается от обычного расширительного бака. Для закрытых систем (не сообщающихся с атмосферой) он является дополнением к мембранному устройству, обычно устанавливаемому внизу, возле котла. Часть его объема, где и скапливается воздух, остается пустой. В верхнюю крышку герметичных баков врезается кран для стравливания воздуха или автоматический клапан-спускник.
Горизонтальный сепаратор
Для однотрубных систем с нижней разводкой чаще применяется горизонтальный сепаратор. Его принцип работы основан на законах гидродинамики: при изменении сечения трубы с малого на большой скорость потока жидкости замедляется. В отличие от вертикального, это устройство полностью заполнено водой, что является его существенным недостатком – воздуху просто негде скапливаться. Самая верхняя точка такого сепаратора снабжается патрубком изогнутой формы, за которую его нередко называют «гусаком». На конце этого фигурного трубопровода устанавливается кран спускник той или иной конструкции.
По сути, каждый теплообменник – это горизонтальный уловитель воздуха. Ведь вода в нем замедляется, и не только из-за увеличения объема, но и формы, которую радиаторам придают для лучшей теплоотдачи. Вот почему важно оснащать радиаторы кранами для удаления воздуха.
В алюминиевых радиаторах скапливается не только кислород, но и водород – продукт химической реакции окисления этого цветного металла.
Если вертикальные воздухосборники размещают в самой верхней точке системы, то установка горизонтальных может быть осуществлена как до котла (в сборной магистрали), так и после него.
Совет! Если прокачка теплоносителя осуществляется циркуляционным насосом, то горизонтальный замедлитель потока (сепаратор воздуха) лучше ставить перед котлом. Силы перекачивающего устройства наверняка хватит, чтобы выдавить большую часть воздуха из магистралей и радиаторов. А вот для самого насоса смесь воды и воздуха, из-за высокой вероятности возникновения кавитации, может быть опасной.
Устройства, стравливающие воздух
Устройство для выпуска воздуха «Кран Маевского»
Автоматические воздухоотводчики в системе отопления будут бесполезными, если не оборудовать их устройствами для стравливания паровоздушной смеси из сборных полостей.
Они могут быть разными по конструкции:
- Автоматические клапаны;
- Кран Маевского;
- Обычный водоразборный кран – букса или шаровый.
Принцип работы автоматического клапана
Если во время установки такого устройства не учтено этого параметра, то возможны два варианта:
- Фонтанирование теплоносителя через клапан, если нормальное давление в системе выше порога срабатывания клапана;
- Отказ функционирования.
Совет! Нужно обращать внимание на маркировку, которую обычно размещают на корпусе таких устройств.

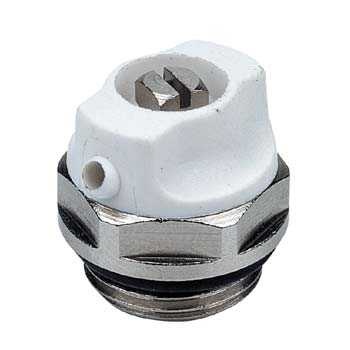

Устройство крана Маевского
Кинематическая схема крана Маевского аналогична автоматическому клапану, только вместо подпружиненного штока используется резьбовой, который вращается внешним барашком (импортные модели) или ручным инструментом – отверткой или пассатижами. Кран Маевского предпочтительнее автоматического клапана.

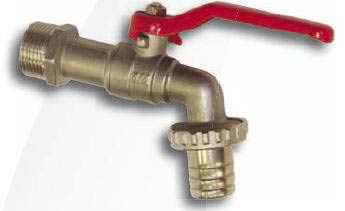

Устройство водоразборных кранов
Предпочтительнее использовать шаровой кран, в котором для уплотнения применяется термостойкий фторопласт. Резиновые прокладки в кран-буксах склонны к растрескиванию и потере герметичности, их использование приводит к неустранимой течи из системы отопления.
Сепаратор воздуха не является обязательным устройством в схеме системы отопления. Но его присутствие облегчает её эксплуатацию, является признаком высокой технической культуры.
Завоздушивание системы отопления – причины и способы удаления воздуха
Завоздушивание системы
Попавший в систему отопления воздух – это причина того, что отопление будет работать некорректно, а некоторые его участки могут вообще выпасть из контура. То есть, получается так, что завоздушивание системы отопления – это негативный фактор, от которого надо любыми путями избавляться. Как это сделать, каковы причины данного процесса, можно ли воздушную пробку удалить своими руками? На эти и другие вопросы и будем отвечать в этой статье.
В самом начале точно определим, чем плох процесс завоздушивания.
- Снижается тепловая отдача системы в общем и участков в отдельности.
- Снижается или полностью отсутствует циркуляция теплоносителя.
Даже уже этих двух факторов с головой хватает, чтобы снизить эффективность работы отопления до минимума. А это обычно приводит к перерасходу энергоносителя и большим денежным расходам, не говоря уже о таком показателе, как комфортное проживание в плохо отапливаемом доме.
Причины попадания воздуха в систему
Таких причин три:
- Разгерметизация стояков при их ремонте. Очень часто в летний период все отопительные службы начинают проводить профилактику систем отопления и их ремонт. Обычно меняются трубы, запорная арматура, радиаторы и так далее.
- Слив теплоносителя. Опять-таки это касается ремонтных работ. Но чаще всего воздух попадает внутрь системы во время процесса продувки и опрессовки.
- Нарушение целостности контуров. Деформация контуров, особенно трубной части, дает эффект попадания воздуха внутрь.
Как бороться с завоздушиванием
Вопрос, обозначенный этим разделом, волнует многих жителей частных домов и владельцев квартир на верхних этажах. Благо сегодня это уже не проблема. Научно-технический прогресс дал множество способов, а, точнее сказать приборов, с помощью которых воздух из отопительной системы можно стравить. Делать это можно вручную или автоматическим методом. Самое важное – это вопрос «как?». Поэтому рассмотрим каждый прибор в отдельности.

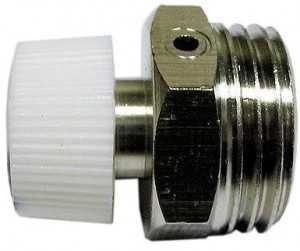

Кран Маевского
Это небольшое устройство, которое устанавливается в торец отопительного прибора. В нем установлен специальный штуцер, откручивая который, открываешь доступ в саму отопительную батарею. А так как воздух обычно скапливается в верхней части радиатора, то и кран Маевского устанавливали в верхний патрубок вместо одной из футурок.
Кран Маевского
Некоторые могут задать вопрос, а зачем необходим воздушный сбросник, если отопление городских квартир является системой с принудительной циркуляцией теплоносителя. Все равно пробивать будет. Никто и не сомневается, но воздух создаст помехи, отсюда и некачественная циркуляция, а, значит, и неэффективная работа системы в целом. Поэтому, хотите вы или нет, а стравливать воздух все равно придется. Добавим, что воздух скапливается в самой верхней части любой системы, а верхний торец радиатора и есть та самая наивысшая точка, если разговор идет об отоплении в многоэтажном доме. Поэтому кран Маевского обычно устанавливают в квартире самого верхнего этажа.

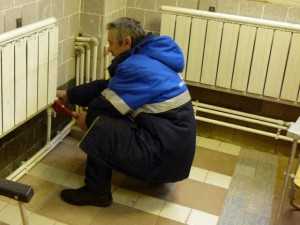

Самое главное, что с помощью этого нехитрого устройства жильцы сами стали стравливать воздушную пробку, не вызывая сантехников. Инструкция, как это сделать, есть сегодня на многих сайтах, и на нашем, в том числе. Так что есть смысл ознакомиться и применить знания на практике.
Очень часто в многоэтажных домах краны Маевского устанавливают специально на технических этажах, которые располагаются на самом верху здания. Для этого выводится стояк на этот этаж и в него с помощью патрубка с внутренней резьбой устанавливается кран сбросник. Это делается для того чтобы не беспокоить жильцов дома, то есть, процесс стравливания воздуха происходит вне квартиры.

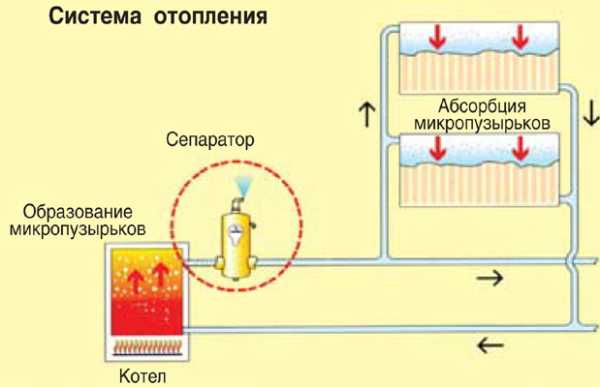

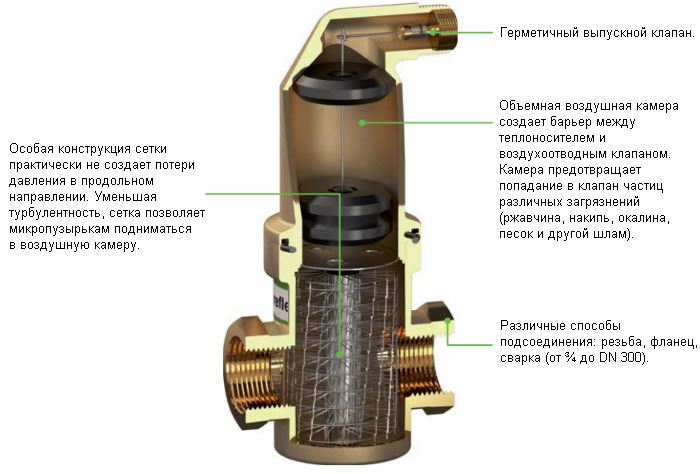

Сепаратор воздуха
Сепараторы воздуха
Это очень уникальное устройство. Если кран Маевского убирает воздушную пробку, то воздушный сепаратор удаляет растворенный в теплоносителе воздух. Чувствуете разницу? Именно эта технология позволяет провести установку прибора в любое место отопительного контура.
Процесс удаления воздушной массы производится методом ее конвертации в пузырьки, их сбором и выводом наружу. По сути, этот прибор является частью сепараторного узла, который устанавливается в подвале дома. В настоящее время производители предлагают улучшенную конструкцию данного устройства. Скорее всего, это сдвоенный сепаратор, одна часть которого отвечает за сбор мусора и шлама, вторая за сбор воздуха. Так сказать, два в одном. При этом оба отсека работают эффективно, плюс получилась экономия материалов для их изготовления, что отразилось на цене устройства, и экономия места установки.
Единственное, что хотелось отметить – сепараторы воздуха обычно монтируют в зданиях, где используется центральная отопительная сеть. В автономном отоплении их применять нерентабельно.

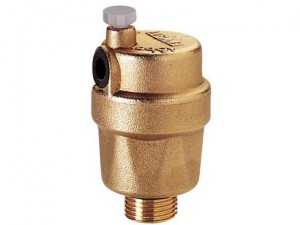

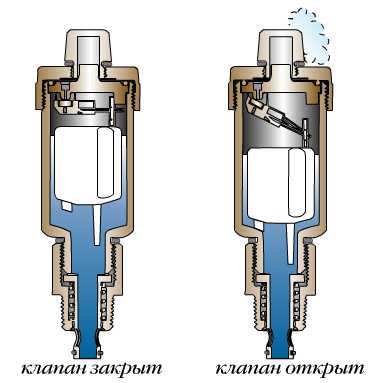

Воздухоотводчик автоматический
Из самого названия уже становится понятным, что этот механизм все делает сам без непосредственного участия человека. Как он работает.
- Теплоноситель проходит по внутренним полостям воздухоотводчика, где установлен специальный пластмассовый поплавок.
- Этот поплавок связан посредством флажка со штоком, на который с обратной стороны давит пружина.
- При заполнении внутренней части корпуса водой, поплавок давит на шток, который перекрывает доступ воздуха внутрь системы.
- Если теплоносителя внутри нет, то шток открывает проход.
Воздухоотводчик автоматический
Хотелось бы отметить, что по такому принципу работы действуют все современные воздухоотводчики. Добавим, что это устройство обладает достаточно длительным сроком службы, если правильно его установить и эксплуатировать. Правда, и у него случаются поломки.
- Чаще всего все они происходят из-за низкого качества теплоносителя. К примеру, на игле штока образуется солевой налет, который не позволяет перекрывать проход полностью. Отсюда подтечки и неправильная работа всего механизма. Отремонтировать этот дефект несложно. Надо просто снять крышку прибора, добраться до иглы и почистить ее.
- Начинает подтекать место соединения крышки с корпусом. Дефект – прохудилась прокладка. Ее просто надо поменять на новую.
Заключение по теме
Итак, в этой статье были разобраны причины и способы завоздушивания отопительной системы дома. Почему это случается, и какими способами можно выгнать воздух, почему он скапливается и так далее. Отметим, что сегодня существует большое количество средств, с помощью которых можно легко ответить на вопрос, как завоздушивается система отопления, и как с этой проблемой справиться.
Нами были разобраны три основных механизма, используемые в настоящее время в отопительных системах домов (частных и многоэтажных). Все они достаточно эффективны и не требуют каких-то сложных манипуляций. Поэтому выбираем один из них и решаем проблему с завоздушиванием.
Похожие записиКомментарии и отзывы к материалу
У вас должен быть включен JavaScript для отображения комментариев.gidotopleniya.ru
Для каких целей в систему отопления дома встраивают сепаратор шлама и сепараторы-деаэраторы
Владельцы загородных домов, мечтающие об автономных системах горячего водоснабжения и отопления, не всегда готовы поручить создание таких систем специалистам. Мотивы понятны, кто-то экономит, кто-то считает, что сам в состоянии смонтировать отопление, мол что там такого, нагреватель да трубы с батареями. Вот такие горе-умельцы и получают впоследствии дополнительные проблемы, связанные с заменой труб, выхода из строя нагревательных элементов и так далее. Ладно бы денег не было! А ведь просто игнорировались нормы, не произведен расчет системы отопления дома, не учитывались дополнительные факторы, такие как водоподготовка. Опять же, не все даже представляют себе значение непонятных слов сепаратор, шлам, деаэратор. Этим важным элементам системы отопления частного дома мы и посвятим эту статью.
Содержание
- Автономная система отопления частного дома
- Сепаратор шлама видео
- Установка сепаратора шлама
- Сепаратор-деаэратор видео
- Установка сепаратора-деаэратора
- Профилактика устройств водоподготовки

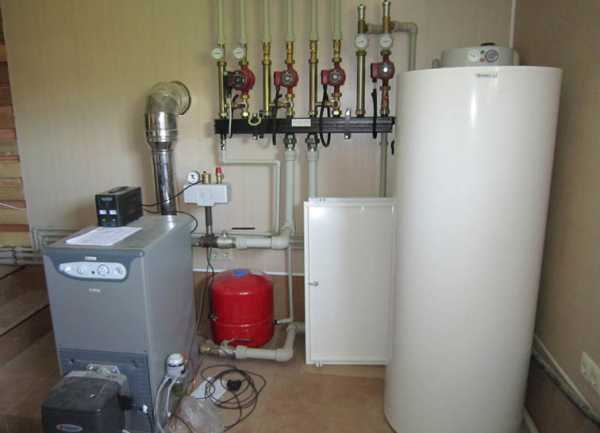

Автономная система отопления частного дома
Никаких серьезных премудростей в монтаже автономной системы отопления частного дома на самом деле нет, простейшая схема предполагает действительно только нагреватель (электрический или котел на различных видах топлива), трубы и радиаторы.
По виду система отопления может быть:
- работающая на газовом топливе
- работающая на жидком топливе
- работающая на твердом топливе
- работающая с электрическим нагревательным элементом
Но вот дополнительные устройства, позволяющие очистить теплоноситель (воду), представляют собой аппараты и приспособления уже значительно сложнее. Но без них никак не обойтись и встраивание их в общую систему будет являться надежной гарантией долгого срока службы всех узлов. Можно подумать, что пластиковым трубам не грозит коррозия. Да, коррозия не грозит, но они могут элементарно засориться. А металлические элементы нагревателя? Им как раз очень повредят отложения нерастворяемых частиц. В обычной воде также присутствуют различные газы, которые разъедают не только металл и создают другие негативные процессы, мешающие нормальной циркуляции жидкости. Одним словом, установка в систему отопления и горячего водоснабжения устройств дополнительной очистки – мера необходимая.
Сепаратор шлама
Само понятие сепаратор – это аппарат для отделения различных субстанций друг от друга. В нашем случае это выделение из воды ненужных примесей. Шламом называют отложения примесей, существующих в виде осадка нерастворяемых водой частиц. Запомнить легко – слово похоже на комбинацию двух видов ненужных отходов, хлама и шлака. В промышленных установках (паровых котлах и пр.) очистка от шлама происходит сложным термическим способом, а также при помощи химикатов. В небольшой системе отопления частного дома достаточно относительно маленького прибора – сепаратора шлама, устанавливаемого на трубопровод.
Прибор состоит из емкости, которая устроена таким образом, чтобы без применения фильтров частички шлама оседали внизу и удалялись при открытие специального крана. Воздух, который образуется при процессе выходит через дополнительное выпускное отверстие в верхней части сепаратора. Преимуществом сепаратора является то, что систему не нужно останавливать для чистки, а также нет необходимости в дополнительных обходных трубопроводах (байпасах). Процесс очистки происходит прямо во время работы. И фильтров никаких нет! Сепаратор шлама удаляет самые мельчайшие частицы грязи (по замерам до 30 микрон). Существуют сепараторы шлама магнитного типа, в которых отделение частиц происходит с помощью магнита.

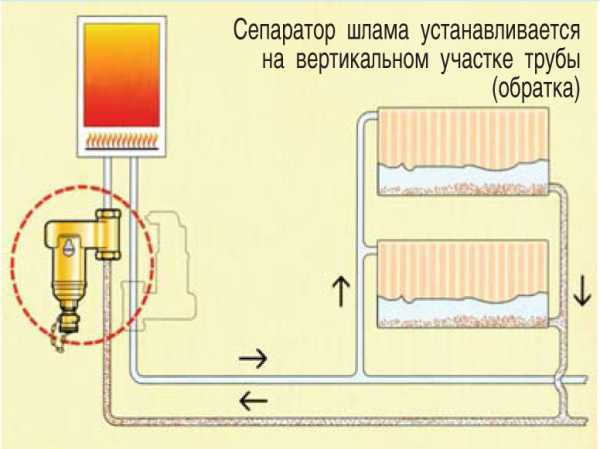

Установка сепаратора шлама
Для сепаратора шлама важно выбрать место его правильной установки. Поскольку удаления требуют частицы грязи, попавшие в систему, устанавливать сепаратор шлама необходимо на обратном трубопроводе, непосредственно перед входом в нагреватель.
Таким образом ликвидируются все загрязнения воды, образовавшиеся на всем протяжении ее маршрута по системе. Сепаратор имеет нужные отверстия для установки, достаточно лишь грамотно соединить их с трубой с помощью фитингов или муфт.

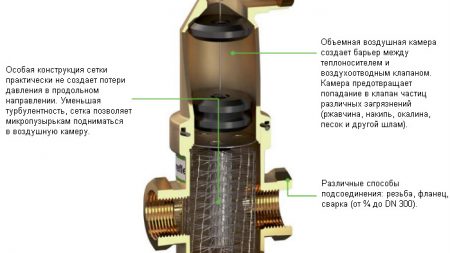

Сепаратор-деаэратор
Деаэратор является более сложным прибором и выполняет функцию удаления из воды вредных газов, отрицательно влияющих на процесс движения теплоносителя и состояние материалов, из которых изготовлены элементы системы отопления, как вихревым способом, так и путем дополнительного нагрева для образования пара, который, соединяясь с жидкостью, вытесняет газы за счет разницы в давлении. Принцип работы заключается в выведении микропузырьков воздуха без остановки системы, не повышая при этом давления в трубопроводах.
Различают несколько типов бытовых деаэраторов, отличных по рабочему давлению и количеству ступеней. Наиболее применимы в частном домостроении одноступенчатые деаэраторы. Работа деаэратора происходит независимо от функционирования системы отопления, а удаление ненужных газов производится естественным образом через специальные отверстия.
Установка сепаратора-деаэратора
В отличие от сепаратора шлама деаэратор необходимо устанавливать сразу после нагревателя, так как в этот точке из-за максимального нагрева в воде образуется наибольшее количество микропузырьков и расход энергии на дополнительный нагрев воды будет значительно ниже.
Установка аналогична другим встраиваемым в систему дополнительным устройствам – с помощью имеющихся установочных отверстий.
Профилактика устройств водоподготовки
Хотя сепараторы для удаления шлама и деаэрации работают без отключения всей системы отопления, периодически нужно производить очистку внутренних поверхностей ( в емкостях даже при правильном естественном процессе удаления загрязнений остается небольшое количество грязи и илистых отложений).
Для этого сепараторы изготавливаются с возможностью доступа к внутренним частям. Если установлен необслуживаемый сепаратор, то периодически всю систему промывают специальными растворами для очистки от различных загрязнений.
