1. Компьютерная сеть
2. Узел сети
3. Персональная и локальная компьютерные сети
4. Персональная компьютерная сеть (PAN)
5. Локальная компьютерная сеть (LAN)
6. Технологии Wi-Fi и Bluetooth в компьютерных сетях

Компьютерная сеть

Соединение компьютерных устройств между собой
для их совместной работы называется компьютерной сетью.
Компьютерные сети бывают персональными и локальными.
Все компьютерные сети состоят из сетевых узлов (узлов сети).

Узел сети

Узел сети (сетевой узел) – это любое компьютерное устройство, соединённое с другими компьютерными устройствами, как часть компьютерной сети. Все узлы сети делятся на пользовательские сетевые устройства и специальное сетевое оборудование.

Пользовательские сетевые устройства

Компьютерная техника, с которой физически контактирует реальный пользователь сети, называется пользовательскими сетевыми устройствами. Прежде всего, это – персональные компьютеры во всевозможных их исполнениях, телефоны и средства связи, цифровая аудио-, фото- и видео-аппаратура, сканеры, принтеры, медиа-устройства и др.

Специальное сетевое оборудование

К специальному сетевому оборудованию относятся узлы сети, непосредственно обеспечивающие работу самой сети, это – сетевые маршрутизаторы, коммутаторы (свитчи), концентраторы, Wi-Fi и Bluetooth адаптеры и т.п.

Персональная и локальная компьютерные сети

Все компьютерные сети делятся на персональные и локальные.
Несмотря на созвучие и схожесть в их назначении, разница между персональной и локальной компьютерной сетью – огромная. Вот, просто пропасть – какая разница. При создании персональной и локальной компьютерных сетей используются совершенно разные технологии для подключения и присоединения компьютерных устройств и оборудования.

Не углубляясь в высокие материи (чтоб не перемудрить), скажу только, что локальная сеть строится исключительно с соблюдением правил сетевого IP-протокола передачи данных. Этот протокол предусматривает обязательное! присвоение уникального IP-адреса каждой единице сетевого оборудования, в пределах своей сети.

В персональной сети ничего подобного не наблюдается. Здесь сетевой интернет-протокол напрочь отсутствует и, соответственно – IP-адресов у подключённых сетевых устройств – тоже нет.

Из-за использования IP-протокола при построении локальной сети, вырисовывается главное отличие персональной сети от локальной. На пользовательском уровне, эти сети разнятся отсутствием или наличием IP-сетевых адресов. В персональной сети нет сетевых IP-адресов, тогда как в локальной сети – они присутствуют в обязательном порядке.

Персональная компьютерная сеть (PAN)

Персональная компьютерная сеть (англ. Personal Area Network, PAN) создаётся для соединения и совместной работы двух и более компьютерных устройств, принадлежащих одному пользователю (персоне). Персональная компьютерная сеть строится и работает

без соблюдения правил IP-протокола передачи данных и без присвоения подключённым устройствам сетевых IP-адресов.

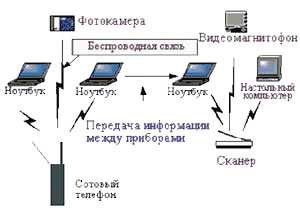

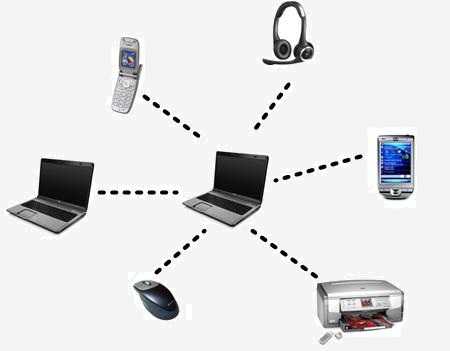

Структура построения любой персональной компьютерной сети очень проста. Она создаётся и корректируется автоматически, после обычного «втыкания USB-шнурка» от подключаемого устройства в системный блок персонального компьютера. За этим «втыканием USB-шнурка», обычно следует процедура установки драйверов для подключаемого персонального устройства, и вуаля – всё готово! Новое устройство установлено, подключено и уже работает!
(Прим. Драйвер – программа для согласования работы внешнего устройства ПК)

Характерным признаком структуры персональной сети является объединение в сеть устройств, предназначенных для личного (персонального, индивидуального) использования.

Персональные (индивидуальные) компьютерные устройства можно легко определить по наличию у них USB-разъёмов, при помощи которых устройство подключается непосредственно в системный блок персональной компьютера. Из этого выплывает ещё один признак структуры персональной сети – полное! отсутствие специального сетевого оборудования, обеспечивающего работу самой сети. Действительно, что там обеспечивать, если персональная сеть «создаётся и корректируется автоматически, после обычного «втыкания USB-шнурка» от подключаемого устройства в системный блок персонального компьютера».

Визуально, на пользовательском уровне,
к персональным устройствам относятся все устройства,
имеющие USB-подключение:

• устройства для управления компьютером
  (клавиатура, мышь, джойстик)
• медиа-устройства
  (наушники, динамики, веб-камеры)
• съёмные накопители информации
  (флешки, накопители цифровой фото- и видео- техники)
• средства связи и передачи информации
  (телефоны, смартфоны, Wi-Fi- и Bluetooth USB-адаптеры)
• офисная компьютерная техника с USB-подключением
  (принтеры, плоттеры, сканеры)

Системным владельцем (сервером и администратором) для всех устройств персональной сети выступает системный блок того персонального компьютера, в который «воткнули USB-шнурки» от подключаемых устройств.

Если компьютер-владелец персональной сети подключён в локальную сеть и имеет в ней собственный IP-адрес, то тогда все компьютерные устройства в его персональной сети делятся на персональные и общие виды устройств. Такое разделение происходит в зависимости от того, разрешён-ли к каждому, отдельно взятому устройству, доступ из локальной сети или его нет.

Персональные периферийные устройства

Сразу после их установки, все подключённые устройства (девайсы) в персональной сети относятся к группе персональных периферийных устройств

. По-умолчанию, доступ из локальной сети к персональным периферийным устройствам – всегда закрыт.

Общие периферийные устройства

Системный блок компьютера с персональной сетью может быть подключён в локальную сеть и иметь в ней свой собственный IP-адрес. Используя настройки такого системного блока, можно разрешить общий доступ из локальной сети к его персональным периферийным устройствам (к каждому, по отдельности). После разрешения общего доступа к устройству из локальной сети, такое персональное периферийное устройство переходит в группу «общих периферийных устройств».

На компьютерном сленге, действия по разрешению общего доступа из локальной сети к персональному периферийному устройству, называются его «расшариванием», а само общее периферийное устройство – «расшаренным» (от англ. shared – общий). «Расшарить» можно, почти все персональные устройства, кроме устройств управления компьютером. Клавиатуру, мышь, джойстик «расшарить» нельзя. Не предусмотрено в ОС Windows.

Из-за простоты создания и эксплуатации персональных сетей, их и за сети-то вовсе не считают. Что, в конечном итоге, может легко привести к непониманию поставленной задачи при попытке настройки сетевой работы сканера или принтера.

Локальная компьютерная сеть (LAN)

Соединение двух и более компьютерных устройств с соблюдением IP-протокола передачи данных и присвоением подключённым устройствам уникальных! сетевых IP-адресов в пределах своей сети, называется локальной сетью (Local Area Network, LAN).

Характерным признаком локальной сети является объединение в компьютерную сеть двух и более независимых сетевых устройств с обязательным использованием специального сетевого оборудования – компьютерных устройств для обеспечения работы самой сети.

Локальные сети, не в пример, сложнее персональных сетей. Структура построения локальных сетей может быть настолько сложна, что не хватит формата целого сайта для описания её тонкостей.

Основная задача для этой статьи – разделение понятий персональной и локальной компьютерных сетей. Поэтому, я просто ещё раз остановлюсь на главных признаках локальной сети:
1. Использование интернет-протокола (IP), с обязательной! сетевой адресацией и
присвоением уникальных IP-адресов всем участникам локальной сети.
2. Наличие в сетевой конфигурации специального сетевого оборудования –
компьютерных устройств для обеспечения работы самой сети.

Сетевой IP-протокол и IP-адрес

Сетевой IP-протокол – это набор правил для передачи данных в интернет- и локальных сетях. В пределах этой статьи, нас эти IP-правила совершенно не интересуют. Кроме одного – неотъемлемой частью IP-протокола является адресация сети и наличие уникального! IP-адреса у каждого сетевого объекта. Это важно. Именно этот признак отличает локальную сеть от персональной.

IP-адрес (айпи-адрес, англ. Internet Protocol Address) –
уникальный сетевой адрес узла или устройства в компьютерной локальной сети.

Сетевая плата

Сетевая плата (сетевая карта, сетевой адаптер, Ethernet-адаптер) – дополнительное устройство, позволяющее компьютеру взаимодействовать с другими компьютерными устройствами в локальной сети. Наличие сетевой карты – обязательное условие подключения устройства к локальной сети. Без сетевого адаптера, пользовательский узел локальной сети не сможет поддерживать сетевую адресацию, согласно IP-протокола.

Технологии Wi-Fi и Bluetooth в компьютерных сетях

Технологии и устройства Wi-Fi и Bluetooth в компьютерных сетях используются для создания удобных беспроводных подключений при присоединении компьютерного оборудования. При этом, Wi-Fi и Bluetooth адаптеры имеют свои собственные радиосети, или как принято говорить – зоны покрытия.

Зоны покрытия Wi-Fi и Bluetooth всегда являются беспроводными частями локальных или персональных компьютерных сетей. Зоны покрытия Wi-Fi и Bluetooth адаптеров значительно расширяют возможности компьютерных сетей, но никогда не могут полностью их заменить. Потому что, технологии и устройства Wi-Fi и Bluetooth – это, всего лишь стандарты и способы беспроводного подключения оборудования в компьютерные сети, но не сами компьютерные сети, как таковы.

Устройства Wi-Fi и Bluetooth – это обычные сетевые компоненты, а зоны покрытия Wi-Fi и Bluetooth можно рассматривать, как отдельные сетевые фрагменты компьютерной сети, но не более того.

Реальной компьютерной сети абсолютно «до лампочки», каким образом в неё подключается устройство – по «шнурковой» или «безшнурковой» технологии. При этом, если сеть была локальной – так, она локальной и останется. А, если сеть была персональной – то, наличие Bluetooth не расширит возможности персональной сети до локального уровня. Потому что, важен не способ подключения устройства (шнуром или без него), а принцип построения компьютерной сети – наличие или отсутствие сетевого интернет-протокола и сетевой адресации.

Технология Wi-Fi (Беспроводные локальные сети)

Технология и устройства Wi-Fi используются при построении локальных сетей для беспроводного подключения в них сетевого оборудования. Подразумевается, что Wi-Fi устройство обязательно должно иметь точку доступа для вхождения в вышестоящую сеть, с которой, оно (Wi-Fi устройство) будет поддерживать сетевое соединение и раздавать его в свою собственную подсеть через LAN-порты или по Wi-Fi радиосети.

Принципиально, сетевая работа для Wi-Fi роутера сводится к выполнению функций обычного сетевого маршрутизатора, концентратора или коммутатора (свитча), к которым мы давно уже привыкли. (свитч от англ. switch – переключатель – устройство для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети).

Технология Bluetooth (Беспроводные персональные сети)
(англ. Wireless personal area network, WPAN)

Технология и устройства Bluetooth используются для создания беспроводных персональных сетей и расширения их возможностей. Bluetooth-адаптеры обеспечивают обмен информацией между персональными устройствами индивидуальной (персональной) сети.

Интересен тот факт, что технология Bluetooth позволяет сделать совершенно немыслимое многопользовательское подключение для одного-единственного персонального устройства и присоединить его безо всякого «расшаривания», сразу к нескольким индивидуальным пользователям. При этом, такое устройство не будет общим по сетевым понятиям, но, оно – будет общим по его физической сути. Получается ситуация, почти как в сказке – и не шла, и не ехала, и не стояла, и не бежала…

Одновременно подключить устройство сразу к нескольким персональным сетям…

Конечно, для «шнурковых» технологий такое и не снилось, чтобы один персональный USB-принтер или USB-сканер обслуживал сразу несколько компьютеров без создания локальной сети. А, технология Bluetooth – такое легко позволяет сотворить. Но, даже при всей крутизне такого Bluetooth-подключения, это всё равно будут обычные персональные сети, которые просто имеют общий сектор. Потому что, обращаясь к Bluetooth-адаптеру такого «общего» оборудования, персональные компьютеры будут просто ловить его радиосигнал. Типа, как на милицейской волне – один говорит, а все слушают…

От Автора. Приведённое описание компьютерных сетей, сетевых устройств и сетевого оборудования носит весьма условный и ознакомительный характер. Материал может вызвать достаточно много критических замечаний в области правильного использования терминологии, особенно по части Wi-Fi и Bluetooth технологий.

Персональные и локальные компьютерные сети на tehnopost.info

1. Компьютерная сеть
2. Узел сети
3. Персональная и локальння компьютерные сети
4. Персональная компьютерная сеть (PAN)
5. Локальная компьютерная сеть (LAN)
6. Технологии Wi-Fi и Bluetooth в компьютерных сетях

tehnopost.info

5 Классификация узлов сети

Классификация узлов транспортной сети может быть проведена на основе определенных признаков, характерных для большинства узлов сети. Наиболее существенными являются: вид применяемого оборудования ЦСП (АТМ, SDH, PDH и т.п.), объем трафика (загрузки) узла, наличие дополнительного сетевого оборудования (системы управления, коммутации, синхронизации, доступа и др.), тип сопряжения узла с другими сегментами сети или вторичными сетями и/или сетями доступа. Классификация узлов транспортной сети, хотя и носит несколько условный характер, может быть весьма полезной при практическом планировании транспортных сетей, и в первую очередь при планировании корпоративных или ведомственных сетей.

В планируемой сети предусматривают, как правило, один или два узла высшей категории и сетевые узлы первой, второй, третьей и четвертой категорий.

Узел высшей категории – центральный узел ЦПС обеспечивает передачу транспортных модулей СЦИ/SDH высшего уровня STM-N (N=1, 4,16,…), управление сетью или ее сегментами (подсетями) и коммутацию скоростных цифровых потоков различных технологий. Такой узел может включать оборудование ЦСП как АТМ, так и SDH и PDH с единой системой или системами управления сетью или сегментами (подсетями) транспортной сети. Таких узлов в сети может быть несколько, например центральный и резервный узел управления ЦПС.

Сетевой узел ЦПС первой категории обеспечивает передачу транспортных модулей СЦИ/SDH высшего уровня STM-N (N=1, 4, 16,…) и коммутацию скоростных цифровых потоков в пределах сегмента или между отдельными сегментами транспортной сети. Такой узел может включать оборудование ЦСП как АТМ, так и SDH и PDH.

Сетевой узел ЦПС второй категории обеспечивает передачу транспортных модулей СЦИ/SDH высшего уровня STM-N, маршрутизацию транспортных модулей STM-N более низкого уровня и коммутацию скоростных цифровых потоков как в пределах ЦПС, так и между ЦПС и сетями доступа. Такой узел может включать оборудование ЦСП как SDH, так и PDH и другое оборудование доступа к ЦПС.

Сетевой узел ЦПС третьей категории обеспечивает передачу транспортных модулей STM-N более низкого уровня, чем узел первого ранга и коммутацию цифровых потоков уровня Е1 (2,048 Мбит/с) между ЦПС и сетями доступа или цифровыми вторичными сетями. Такой узел может включать оборудование ЦСП как SDH, так и PDH и другое оборудование доступа к ЦПС.

Сетевой узел ЦПС четвертой категории обеспечивает передачу цифровых потоков уровня Е1 и основного цифрового канала Е0 (64 кбит/с) между ЦПС и сетями доступа или цифровыми вторичными сетями. Такой узел может включать оборудование ЦСП PDH и другое оборудование доступа к ЦПС.

Классификация узлов ЦПС позволяет провести структуризацию транспортной сети, разработать и использовать типовые базовые топологические решения при планировании реальной сети и дальнейшем ее развитии.

6 Архитектура построения цифровой первичной сети

Выбор архитектуры построения транспортной сети основывается на применении типовых архитектурно-топологических решений и их комбинаций для отдельных сегментов сети и сети в целом. Понятие архитектуры сети шире выбора определенных комбинаций типовых топологических структур (сетевых шаблонов) и включает в себя три логические составляющие: принципы построения, сетевые шаблоны и технические позиции.

Применительно к архитектуре ЦПС основные принципы построения мы уже определили выше.

Типовые топологические структуры или типовые сетевые шаблоны сети СЦИ/SDH достаточно хорошо описаны в технической литературе.

Техническая позиция определяет и уточняет параметры выбранной технологии, сетевых элементов, протоколов взаимодействия, предоставляемого сервиса и т.д. Применительно к корпоративной сети ее архитектура может быть описана, например, следующими техническими позициями:

• Сетевые транспортные протоколы;

• Маршрутизация в сети;

• Качество обслуживания;

• Адресация в сетях передачи данных;

• Коммутация в локальных сетях;

• Объединение коммутации и маршрутизации;

• Службы удаленного доступа (сети доступа).

Разработка технических позиций для конкретной цифровой первичной сети требует глубокого знания базовых сетевых технологий и тщательной проработки схем организации и топологии всех сегментов сети и сети в целом.

При планировании транспортной сети наиболее часто находят применение типовые сетевые шаблоны – радиально-кольцевая топология и топология “кольцо-кольцо” с одинаковым или различными уровнями транспортных модулей как в “кольцах”, так и в линейных трактах между отдельными “кольцами”.

studfiles.net

Сетевой узел – это… Что такое Сетевой узел?

сетевой узел ЕАСС СУ — Комплекс технических средств, обеспечивающий образование и перераспределение сетевых трактов, типовых каналов передачи и типовых физических цепей ЕАСС, а также предоставление их вторичным сетям ЕАСС и отдельным организациям. Примечания 1.… …   Справочник технического переводчика

Сетевой узел связи. Узел связи — Совокупность сетевого узла первичной сети и узлов коммутации или коммутационных станций вторичных сетей, размещаемых в общих производственных сооружениях и представляющая собой организационно техническое единство Источник …   Словарь-справочник терминов нормативно-технической документации

Сетевой узел ЕАСС СУ — 8. Сетевой узел ЕАСС СУ Комплекс технических средств, обеспечивающий образование и перераспределение сетевых трактов, типовых каналов передачи и типовых физических цепей ЕАСС, а также предоставление их вторичным сетям ЕАСС и отдельным… …   Словарь-справочник терминов нормативно-технической документации

Сетевой узел ВАКСС — 3. Сетевой узел ВАКСС Сетевой узел национальной сети, в состав которого входит комплекс технических средств, обеспечивающий образование, транзит, переключение и предоставление потребителям групповых трактов и каналов передачи ВАКСС и… …   Словарь-справочник терминов нормативно-технической документации

Сетевой узел ЕАСС — 1. Комплекс технических средств, обеспечивающий образование и перераспределение сетевых трактов, типовых каналов передачи и типовых физических цепей ЕАСС, а также предоставление их вторичным сетям ЕАСС и отдельным организациям Употребляется в… …   Телекоммуникационный словарь

узел сетевой телеобработки данных — узел Устройство, соединяющее несколько звеньев данных вычислительной сети и осуществляющее коммутацию и (или) маршрутизацию данных по сети. Примечание В сетевой телеобработке данных различают четыре типа узлов: главный узел (главная ЭВМ), узел… …   Справочник технического переводчика

сетевой анализатор — Диагностическое средство широкого назначения, позволяющее измерять основные характеристики сигналов, оценивать качество каналов связи (в виде процента ошибочных кадров и т.п.), осуществлять функции мониторинга сети и проводить статистический… …   Справочник технического переводчика

сетевой информационный центр — Узел, ответственный за информационное обеспечение сети и предоставление услуг, связанных с регистрацией абонентов, организацией доступа к сетевому каталогу и др. [Л.М. Невдяев. Телекоммуникационные технологии. Англо русский толковый словарь… …   Справочник технического переводчика

узел — 01.04.14 узел (вычислительные сети) [node <network>] (2): Объект, который связан или соединен с одним или несколькими другими объектами. Примечание В топологии сети или в абстрактной компоновке узлы представляют собой точки на схеме. В… …   Словарь-справочник терминов нормативно-технической документации

Узел сетевой телеобработки данных — 89. Узел сетевой телеобработки данных Узел Устройство, соединяющее несколько звеньев данных вычислительной сети и осуществляющее коммутацию и (или) маршрутизацию данных по сети. Примечание. В сетевой телеобработке данных различают четыре типа… …   Словарь-справочник терминов нормативно-технической документации

official.academic.ru

Сетевые узлы – Большая Энциклопедия Нефти и Газа, статья, страница 1

Сетевые узлы

Cтраница 1

Сетевые узлы должны строиться с использованием аппаратуры уплотнения как.  [1]

Сетевые узлы могут быть организованы на главном щите переключений ( в кроссе) попутной станции. Кабели заводятся на линейную сторону щита; необходимые соединения осуществляются с помощью кроссировочного провода.  [2]

Если имеются пространственно сложные сетевые узлы, для представления о которых одного плана недостаточно, то дают Необходимые разрезы здания или его конструктивных элементов.  [3]

В сетях связи организуются сетевые узлы, в которых происходит распределение информации. Главным узлом магистральной сети ГУ является центральная станция связи ЦСС МПС, расположенная в Министерстве путей сообщения СССР. Магистральные сетевые узлы МСУ совпадают, как правило, с расположением управлений железных дорог и соединяются между собой каналами связи.  [4]

Совершенно ясно, что никакого повышения пропускной способности линий сетевые узлы не дают. Они позволяют лучше использовать конструктивные размеры кабелей, аппаратуры уплотнения и улучшают условия эксплуатации межстанционных линий. Стоимость же оконечного оборудования – линейной стороны главного щита переключений – незначительна. Разумеется, при анализе целесообразности образования сетевых узлов следует учитывать некоторое удлинение трасс кабельных линий, которое имеет место в большинстве случаев.  [5]

Разрезы по цеху дают лишь в исключительных случаях, например, когда имеются пространственно сложные сетевые узлы, для полного представления о которых одного плана недостаточно. На разрезах в схематическом виде показывают строительную часть здания и сетевые узлы.  [6]

Исходя из необходимости коммутационного и конструктивного укрупнения пучков соединительных линий, на городских телефонных сетях образуют: сетевые узлы некоммутируемые), узлы входящего сообщения, узлы исходящего сообщения и смешивающие узлы.  [8]

Хост – это компьютер, обеспечивающий какой либо вид информационного сервиса. Домены – это сетевые узлы ИНТЕРНЕТ, к которым может быть подключено много хостов.  [9]

Разрезы по цеху дают лишь в исключительных случаях, например, когда имеются пространственно сложные сетевые узлы, для полного представления о которых одного плана недостаточно. На разрезах в схематическом виде показывают строительную часть здания и сетевые узлы.  [10]

Для создания различных видов связи на железнодорожном транспорте организованы первичные и вторичные сети связи. Первичную сеть связи образуют линии связи, групповые тракты каналов и сетевые узлы с соответствующей аппаратурой. Вторичные сети организуются на базе первичной сети для каждого вида связи и представляют собой совокупности каналов, узлов коммутации и оконечных устройств. Первый уровень включает в себя станционные сети связи, второй – отделенческие, третий – дорожные и четвертый уровень – магистральные. Отделенческие сети связи объединяют каналы и станционные сети в границах отделения дороги; дорожные сети объединяют отделенческие сети в пределах каждой железной дороги; магистральные сети объединяют дорожные сети в единую сеть электросвязи железнодорожного транспорта.  [11]

В сетях связи организуются сетевые узлы, в которых происходит распределение информации. Главным узлом магистральной сети ГУ является центральная станция связи ЦСС МПС, расположенная в Министерстве путей сообщения СССР. Магистральные сетевые узлы МСУ совпадают, как правило, с расположением управлений железных дорог и соединяются между собой каналами связи.  [12]

С ростом номинальной мощности в единице ( одном трансформаторе) удельная стоимость трансформаторов на 1 кВА уменьшается, поэтому при обычно используемых коэффициентах загрузки &3 ( заданной сумме номинальных мощностей трансформаторов) с уменьшением их числа суммарные капитальные вложения в трансформаторы снижаются. После некоторого значения номинальной мощности трансформатора аппаратура низшего напряжения должна быть устойчива к действию значительных токов короткого замыкания, что делает ее стоимость соизмеримой со стоимостью трансформаторов. Это приводит к увеличению удельной ( на 1 кВА) стоимости подстанций с учетом аппаратуры для подключения трансформаторов и обеспечивает существование минимума суммарных приведенных затрат на сетевые узлы.  [13]

С ростом номинальной мощности в единице удельная стоимость трансформаторов на 1 кВ А уменьшается, поэтому при обьино используемых коэффициентах загрузки кз ( заданной сумме номинальных мощностей трансформаторов) с уменьшением их числа суммарные капитальные вложения в трансформаторы снижаются. После некоторого значения номинальной мощности трансформатора аппаратура низшего напряжения должна быть устойчива к действию значительных токов короткого замыкания, что делает ее стоимость соизмеримой со стоимостью трансформаторов. Это приводит к увеличению удельной ( на 1 кВ А) стоимости подстанций с учетом аппаратуры для подключения трансформаторов и обеспечивает существование минимума суммарных приведенных затрат на сетевые узлы.  [14]

Например, номер 0123 означает 23 – ю станцию первого отделения дороги. При автоматическом соединении с абонентом другой станции необходимо сначала набрать номер этой станции, а затем – номер требуемого абонента. Для облегчения пользования междугородной автоматической связью на транспорте соблюдается система единой нумерации местных абонентов. Дорожные и сетевые узлы связи имеют выход на каналы единой автоматизированной сети связи страны ЕАСС.  [15]

Страницы:      1

www.ngpedia.ru

8.4. Обнаружение сетевых узлов

207

где 192.168.10.3 — IP-адрес,который будет установлен на сетевом интерфейсе, ключевое слово netmask используется для задания маски сети, ключевое слово up принуждает ОС активизировать интерфейс. Для задания адреса DNSсервера необходимо отредактировать файл «/etc/resolv» (параметр search уста-

новить в alpha.local, nameserver в 192.168.10.1)

						Таблица 8.2
	Перечень сетевых узлов исследуемой сети
№	Наименование		Выводимые результаты
1	Обследуемый сегмент		Сканируемый диапазон IP-адресов
	сети
2	Характер обнаружен-		Рабочие станции, web-серверы,контроллеры до-
	ных узлов в сегменте		мена и т.п.
3	Возможность иденти-		Результаты использования Ping-разведки.
	фикации сетевых уз-		Результаты, полученные с использованием других
	лов		ICMP сообщений.
			Результаты, полученные при использовании пере-
			носа зоны DNS.
4	Выявленные узлы		IP	Назначе-	Тип и вер-	Представленные
				ние узла	сия ОС	сетевые сервисы и
						их версии, откры-
						тые порты

5Карта сетевого сегКарта сети в графическом или табличном варианте мента и его подключения к другим сетям

2.На станцию сканирования Windows установите ПО AdRem Netcrunch (демонстрационную версию программы можно загрузить по адресу

«http://www.adremsoft.com/netcrunch/»). Утилиты cgichk и nessuswx не имеют автоматического установщика, их необходимо скопировать в ка- кую-либопапку на жёсткий диск станции сканирования Windows.

Стандартным способом обнаружения сетевых узлов при заданном диапазоне IP-адресовявляется применение утилиты Ping, которая входит в состав практически любой ОС. Такой способ обнаружения активных сетевых узлов

208

называется Ping-разведкой(Ping sweep). Утилита Ping использует протокол ICMP для проверки доступности сетевого узла: на исследуемый сетевой узел посылаетсяICMP-запрос(тип 8), в случае доступности сетевого узла будет полученICMP-ответ(тип 0). Существует большое количество утилит, которые позволяют ускорить и автоматизировать этот процесс, например fping, hping3 иIP-Tools.

Сканирование подсети можно выполнять с помощью утилиты fping, используя команду:

fping -g192.168.10.0 192.168.10.254 2>/dev/null | grep ‘is alive’

где ключ -gпозволяет указать список тестируемых узлов. Использование2>/dev/null позволяет не выводить на экран служебные сообщения утилиты fping. Дополнительная обработка утилитой grep (поиск текста с использованием регулярных выражений Perl) позволяет вывести на консоль только доступные сетевые узлы, так как будут выведены только строки, содержащие подстроку «is alive»:

192.168.10.1 is alive 192.168.10.2 is alive 192.168.10.3 is alive 192.168.10.4 is alive 192.168.10.5 is alive

В приведенном примере в результате выполнения команды fping, запущенной со станции сканирования Linux, получены сведения о том, что в заданном диапазоне адресов тестировались все возможные адреса узлов сети

192.168.10.0/24, и среди них только узлы с адресами 192.168.10.1,…, 192.168.10.5 присутствуют в сети и отвечают на запросы.

Метод Ping-разведкиявляется наиболее универсальным методом обнаружения сетевых узлов, однако по ряду причин данный метод может оказаться неэффективным. Например, в случае, когда обследуемая сеть защищена межсетевыми экранами, блокирующимиICMP-сообщения,или если пользователи защищены персональными межсетевыми экранами.

Кроме Ping-разведкисуществуют другие методы получения списка сетевых узлов. Рассмотрим некоторые из них более подробно.

Использование широковещательной посылки ICMP-запроса.Данный метод заключается в использовании широковещательных адресов назначения при осуществлении Ping-разведки.Протокол ICMP предполагает, что при получении пакета, содержащего ICMP-запрос с широковещательным адресом назначения, требуется ответ. Однако, в соответствии с RFC 1122, на приходящий ICMP-пакет с широковещательным адресом назначения можно не реагировать, что и делают многие современные ОС в целях безопасности.

209

Для использования этого метода можно воспользоваться стандартной утилитой ping (в ОС Linux необходимо дополнительно использовать ключ -b)Пример широковещательной посылкиICMP-запроса:

[bvv@srv181 bvv]$ ping-b10.110.18.255

WARNING: pinging broadcast address

PING 10.110.18.255 (10.110.18.255) 56(84) bytes of data. 64 bytes from 10.110.18.2: icmp_seq=0 ttl=64 time=0.025 ms

64 bytes from 10.110.18.10: icmp_seq=0 ttl=255 time=0.355 ms (DUP!) 64 bytes from 10.110.18.11: icmp_seq=0 ttl=255 time=0.440 ms (DUP!) 64 bytes from 10.110.18.1: icmp_seq=0 ttl=255 time=0.904 ms (DUP!) 64 bytes from 10.110.18.9: icmp_seq=0 ttl=64 time=0.960 ms (DUP!)

64 bytes from 10.110.18.239: icmp_seq=0 ttl=255 time=0.991 ms (DUP!) 64 bytes from 10.110.18.3: icmp_seq=0 ttl=255 time=1.33 ms (DUP!)

—10.110.18.255 ping statistics—

1 packets transmitted, 1 received, +6 duplicates, 0% packet loss, time 0ms

rtt min/avg/max/mdev = 0.025/0.716/1.337/0.420 ms, pipe 2

В приведенном примере показано, что при сканировании сети 10.110.18.0/24 широковещательными ICMP-сообщениямиответы были получены от семи узлов. Следовательно, эти узлы присутствуют в сети. Кроме того, можно сделать вывод, что указанные узлы используют ОС, отличную от ОС семейства Windows, так как эти ОС не отвечают на широковещательныеICMP-запросы.

Применение ICMP-пакетов,отличных отECHO-запросов.Данный ме-

тод заключается также в использовании протокола ICMP, но применяются не ECHO-запросы,а иные типы пакетов (например, тип 13 — TIMESTAMP или

17 — ADDRESS MASK REQUEST). ICMP-пакетTIMESTAMP позволяет за-

прашивать метку системного времени удаленной системы. Запрос и ответ ADDRESS MASK предназначен для получения сетевой маски бездисковыми системами (тонкими клиентами) в процессе загрузки. Данный тип запроса может быть использован для получения сетевой маски конкретного устройства. Метод обнаружения сетевых узлов может быть реализован, например, с помощью утилиты icmpush. Запуск утилиты icmpush с ключом -tstampпозволяет послать на выбранный сетевой узелICMP-сообщениеTIMESTAMP.

v-3:/home/bvv# icmpush-tstampserver.alpha.localserver.alpha.local -> 21:58:52

Из приведенного примера видно, что сетевой узел «server.alpha.local» доступен, кроме того, можно определить время, которое показывают системные часы на удаленной системе. При недоступности сетевого узла или при отключенной на удаленном узле функции ответа на запросы TIMESTAMP утилита icmpush ответ не возвращает.

Использование многоадресных рассылок IP-пакетов(IP Multicast).Мно-

гоадресные рассылки представляют собой технологию доставки трафика нескольким потребителям с экономией полосы пропускания. Существует ряд

210

множественных адресов, на которые по умолчанию должны отвечать сетевые узлы, которые поддерживают многоадресные рассылки. Среди них адрес

224.0.0.1 — все системы в текущей подсети, 224.0.0.2 — все маршрутизаторы

втекущей подсети. Другие интересные множественные адреса можно найти по адресу «http://www.iana.org/assignments/multicast-addresses».

Метод можно применить с помощью команды Ping.

[bvv@srv181 bvv]$ ping 224.0.0.1

PING 224.0.0.1 (224.0.0.1) 56(84) bytes of data.

64 bytes from 10.101.18.2: icmp_seq=0 ttl=64 time=0.031 ms

64 bytes from 10.101.18.241: icmp_seq=0 ttl=64 time=0.113 ms (DUP!) 64 bytes from 10.101.18.10: icmp_seq=0 ttl=255 time=0.357 ms (DUP!) 64 bytes from 10.101.18.9: icmp_seq=0 ttl=64 time=1.03 ms (DUP!)

—224.0.0.1 ping statistics—

1 packets transmitted, 1 received, +3 duplicates, 0% packet loss, time 0ms

rtt min/avg/max/mdev = 0.031/0.383/1.033/0.394 ms, pipe 2

В приведенном примере показано, что при сканировании сети многоадресными ICMP-сообщениямиответы были получены от четырех узлов, присутствующих в сети и поддерживающих многоадресные рассылки.

При отсутствии многоадресных адресов в системной таблице маршрутизации можно воспользоваться ключом -iутилиты Ping для указания интерфейса, с которого будет происходить отправка пакетов.

ARP-разведка.Для обнаружения сетевых узлов, находящихся в одном сетевом сегменте (в одном широковещательном домене), можно использовать протокол ARP. Метод заключается в посылкеARP-запросана получениеMAС-адресаузла по известномуIP-адресу.В случае доступности сетевого узла будет получен ответ.

Рассмотрим реализацию данного метода на примере утилиты arping.

Используя команду arping–ieth2–c1 192.168.10.1, можно про-

верить доступность сетевого узла с IP-адресом192.168.10.1, ключ-iпозволяет указать сетевой интерфейс для выполненияARP-запроса,ключ-cопределяет количество посылаемых запросов.

v-3:/home/bvv# arping–ieth2–c1 192.168.10.1

ARPING 192.168.10.1

60 bytes from 00:40:05:05:a4:0b (192.168.10.1): index=0

time=66.996 usec	statistics —
—192.168.10.1		0% unanswered
1 packets transmitted, 1 packets received,

Из результата работы приведенной команды можно сделать вывод, что узел с IP-адресом192.168.10.1 доступен иMAC-адрессоответствующего ин-

терфейса имеет вид 00:40:05:05:a4:0b.

С использованием утилиты tethereal, которая предназначена для перехвата сетевого трафика (здесь термин перехват сетевого трафика понимается как отображение или копирование трафика, проходящего через сетевой ин-

211

терфейс), можно отследить соответствующую сетевую активность. В примере используется ключ -iдля указания сетевого интерфейса, с которого будет происходить перехват трафика. Ключевое слово arp указывает на то, что будут сниматься только данные протокола ARP.

v-3:/home/bvv#	tethereal -ieth2arp 2>/dev/null
0.000000	192.168.10.3->Broadcast	ARP Who has
192.168.10.1?	Tell 10.0.0.4		ARP 192.168.10.1
0.000249 server.alpha.local ->192.168.10.3
is at 00:40:05:05:a4:0b

Из приведенного примера видно, что с интерфейса с IP-адресом192.168.10.3 было послано широковещательноеARP-сообщениес целью определенияMAC-адресаузла 192.168.10.1 и был получен ответ от узла server.alpha.local.

Данный метод можно использовать не только при нахождении в одном сегменте с обследуемыми сетевыми узлами, но и при включенной на граничном маршрутизаторе сетевого сегмента функции proxy-arp.

TCP- и UDP-разведка представляют собой методы, при которых доступность сетевого узла определяется на основании доступности соответствующих TCPлибоUDP-портов.Заметим, что данный метод отличается от сканирования портов, так как достаточно получить любой ответ от любой службы обследуемого сетевого узла.

Для реализации этого метода обнаружения можно воспользоваться утилитой hping3. Указанная утилита представляет собой многофункциональный сетевой отладчик, и, в частности, может использоваться для реализации описанного метода. Для запуска утилиты воспользуемся командой hping3 -p 81 192.168.10.1 -c 3, ключ-pуказывает на номер порта, на который будет послан запрос (по умолчанию используетсяTCP-порт),ключ-сопределяет количество отправляемых пакетов.

# hping3-p81 192.168.10.1-c3		40
HPING 192.168.10.1 (eth0 192.168.10.1): NO FLAGS are set,
headers + 0 data bytes	ttl=128 id=17590 sport=81 flags=RA	seq=0
len=46 ip=192.168.10.1
win=0 rtt=0.8 ms	ttl=128 id=17591 sport=81 flags=RA	seq=1
len=46 ip=192.168.10.1
win=0 rtt=0.5 ms	ttl=128 id=17592 sport=81 flags=RA	seq=2
len=46 ip=192.168.10.1
win=0 rtt=0.6 ms
—192.168.10.1 hping	statistic —
3 packets transmitted,	3 packets received, 0% packet loss
round-tripmin/avg/max	= 0.5/0.6/0.8 ms

В приведенном примере в результате выполнения команды hping3 путем посылки TCP-пакетана порт 81 (без установленных флагов) и анализа ответного пакета (установлены флаги RST и ACK) получены сведения о том, что

212

сетевой узел 192.168.10.1 присутствует в сети. После завершения работы утилита hping3 выводит статистику — количество отосланных и полученных пакетов, а также минимальное, среднее и максимальное время доставки пакетов.

С помощью этой же утилиты можно реализовать описанный метод с использованием протокола UDP. Для этого можно использовать команду hping3 -2 –n -p 81 192.168.10.1 -c 3, ключ-2указывает на ис-

пользование протокола UDP, -nотключает разрешениеDNS-имени.

# hping3 -2-n-p81 192.168.10.1-c3

HPING 192.168.10.1 (eth0 192.168.10.1): udp mode set, 28 headers + 0 data bytes

ICMP Port Unreachable from ip=192.168.10.1 ICMP Port Unreachable from ip=192.168.10.1 ICMP Port Unreachable from ip=192.168.10.1

—192.168.10.1 hping statistic—

3 packets transmitted, 3 packets received, 0% packet loss round-tripmin/avg/max = 0.0/0.0/0.0 ms

В приведенном примере в результате выполнения команды hping3 получены сведения о том, что сетевой узел 192.168.10.1 присутствует в сети. Данная информация была получена путем отсылки UDP-пакетана 81 порт и анализа ответного пакета (было полученоICMP-сообщение«порт не доступен»). Обратите внимание, что если соответствующийUDP-портбудет открыт, то метод функционировать не будет.

Аудитор может получить информацию об имеющихся в сети устройствах из ARP-кэшейсерверов и активного сетевого оборудования. Получение этой информации возможно, если аудитор находится в рамках модели «белого ящика». Обычно для этого необходимо выполнить командыarp –a на сервере иshow arp в консоли активного сетевого устройства (на примере оборудования Cisco).

CDP-разведка. Данный метод позволяет обнаружить и получить информацию об устройствах, работающих по протоколу CDP (Cisco Discovery Protocol — протокол обнаружения Cisco) и находящихся в одном сетевом сегменте. Информацию оCDP-узлахможно получать, непосредственно подключаясь к консоли активного сетевого устройства производства фирмы Сisco Systems либо перехватываяCDP-объявления(например, с использованием утилиты cdpr от MonkeyMental.com).

Прослушивание сети. Данный метод заключается в перехвате сетевых пакетов из некоторого сетевого сегмента и в последующем анализе используемыхIP-адресов.Для реализации данного метода можно использовать ути-

литу Ethereal.

ВЫПОЛНИТЬ!

3. Выявите сетевые узлы в локальном сетевом сегменте с использованием:

studfiles.net

Узел (организация сети) • ru.knowledgr.com

В коммуникационных сетях узел (латинский узел, ‘узел’) является или точкой контакта, пунктом перераспределения или коммуникационной конечной точкой (некоторое предельное оборудование). Определение узла зависит от сети и упомянутого слоя протокола. Физический сетевой узел – активное электронное устройство, которое присоединено к сети и способно к отправке, получению или отправлению информации по коммуникационному каналу. Пассивный пункт распределения, такой как группа рамки или участка распределения является следовательно не узлом.

Узлы сети Computer

В передаче данных физический сетевой узел может или быть оборудованием передачи данных (DCE), таким как модем, центр, мост или выключатель; или оборудование терминала данных (DTE), такое как цифровая телефонная телефонная трубка, принтер или главный компьютер, например маршрутизатор, автоматизированное рабочее место или сервер.

Если рассматриваемая сеть – LAN или БЛЕДНЫЙ, каждая LAN или БЛЕДНЫЙ узел (которые являются, по крайней мере, устройствами слоя канала связи), должен иметь Мак адрес, как правило один для каждого диспетчера сетевого интерфейса, которым это обладает. Примеры – компьютеры, пакетные выключатели, xDSL модемы (с интерфейсом Ethernet) и беспроводные точки доступа LAN. Обратите внимание на то, что центр составляет физический сетевой узел, но не составляет узел сети LAN, так как hubbed сеть логически – автобусная сеть. Аналогично, ретранслятор или модем PSTN (с последовательным интерфейсом) являются физическим сетевым узлом, но не узлом LAN в этом смысле.

Если рассматриваемая сеть – Интернет или интранет, много физических сетевых узлов – главные компьютеры, также известные как интернет-узлы, определенные IP-адресом, и все хозяева – физические сетевые узлы. Однако некоторые устройства слоя канала передачи данных, такие как выключатели, мосты и точки доступа WLAN не имеют IP адреса хозяина (кроме иногда в административных целях) и, как полагают, не являются интернет-узлами или хозяевами, но как физические сетевые узлы и узлы LAN.

Узлы сети Telecommunication

В сети телефона стационарной сети узел может быть общественной или частной телефонной станцией, отдаленным концентратором или компьютером, предоставляющим некоторой интеллектуальной сетевой службе. В сотовой связи пункты коммутации и базы данных, такие как диспетчер Базовой станции, Домашний Регистр Местоположения, Gateway GPRS Support Node (GGSN) и Serving GPRS Support Node (SGSN) являются примерами узлов. Базовые станции сотовой сети, как полагают, не являются узлами в этом контексте.

В системах кабельного телевидения (абонентское телевидение) этот термин принял более широкий контекст и обычно связывается с оптоволоконным узлом. Это может быть определено как те дома или компании в определенной географической области, которые обслуживаются от общего оптоволоконного управляющего. Оптоволоконный узел обычно описывается с точки зрения числа «домов, переданных», которые подаются тем определенным узлом волокна.

Распределенные системные узлы

Если рассматриваемая сеть – распределенная система, узлы – клиенты, серверы или пэры. Пэр может иногда служить клиентом, иногда сервер. В соединении равноправных узлов ЛВС или сети наложения, узлы, что активно данные о маршруте для других сетевых устройств, а также их называют суперузлами.

Распределенные системы могут иногда использовать виртуальные узлы так, чтобы система не не обращала внимания на разнородность узлов. Эта проблема решена со специальными алгоритмами, как последовательное хеширование, поскольку это имеет место на Амазонке.

Узел конца в облачных вычислениях

В пределах обширной компьютерной сети, отдельных компьютеров на периферии сети, те, которые также не соединяют другие сети, и тех, которые часто соединяются скоротечно с одним или более облаками, называют узлами конца. Как правило, в пределах конструкции облачных вычислений, отдельный пользователь / потребительский компьютер, который соединяется в одно хорошо управляемое облако, называют узлом конца. Так как эти компьютеры – часть сети, все же неуправляемой хозяином облака, они представляют значительные риски для всего облака. Это называют проблемой Узла Конца. Есть несколько средств исправить эту проблему, но все требуют веры прививания в компьютер узла конца.

См. также

• Сетевые аппаратные средства

• Коммуникационная конечная точка

• Оборудование терминала данных

• Система конца

• Терминал (телекоммуникация)

---

ru.knowledgr.com

Адресация узлов сети | Компьютерные сети

Еще одной   новой   проблемой,  которую   нужно  учитывать   при объединении   трех  и   более  компьютеров, является проблема их адресации, точнее адресации их сетевых интерфейсов. Один компьютер может  иметь несколько сетевых интерфейсов.  Например, для   создания полносвязной  структуры   из N компьютеров  необходимо, чтобы у каждого из них   имелся N –   1 интерфейс.

По количеству   адресуемых   интерфейсов   адреса   можно   классифицировать следующим образом:

• уникальный адрес   (unicast)   используется   для   идентификации   отдельных   интерфейсов;

• групповой адрес  (multicast)   идентифицирует   сразу   несколько интерфейсов,   поэтому     данные,  помеченные  групповым   адресом, доставляются   каждому   из узлов,входящих в группу;

• данные, направленные по широковещательному  адресу (broadcast), должны быть до    ставлены всем узлам сети;

• адрес произвольной рассылки (anycast), определенный в новой версии протокола  IPv6,     так же, как и групповой адрес, задает группу адресов, однако данные, посланные по этому адресу, должны быть доставлены не всем адресам данной группы, а любому из них.

 Адреса могут быть числовыми  (например,   129.26.255.255  или  81.la.ff.fF) и   символьными

 (site.domen.ru,   willi-winki) .

 Символьные адреса (имена)  предназначены  для запоминания   людьми и поэтому   обычно  несут смысловую   нагрузку. Для   работы   в больших   сетях   символьное   имя   может   иметь  иерархическую структуру, например ftp-arch2 .ucl.ac.uk. Этот адрес говорит о том, что данный  компьютер   поддерживает   ftp-архив в сети  одного из   колледжей  Лондонского   университета (University   College   London   — ucl) и эта  сеть относится   к академической   ветви   (ас)  Интернета Великобритании   (United   Kingdom — uk). При работе в пределах сети Лондонского университета такое длинное символьное имя явно избыточно и вместо него  можно  пользоваться кратким символьным  именем ftp-arch 1. Хотя символьные имена удобны для  людей, из-за  переменного  формата   и потенциально  большой  длины   их передача   по сети  не очень экономична.

Множество всех адресов, которые являются допустимыми в рамках некоторой схемы адресации,    называется адресным   пространством.

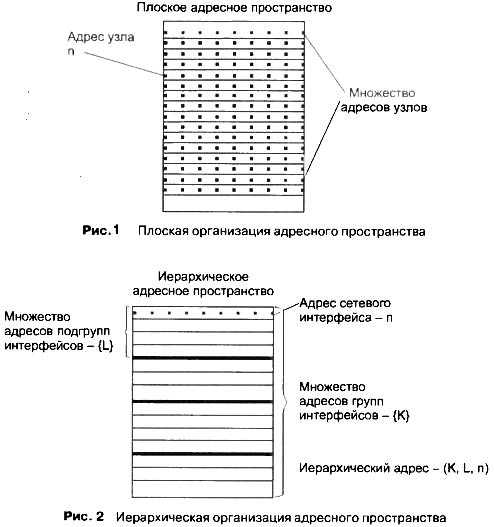

Адресное пространство   может   иметь  плоскую   (линейную)   организацию   (рис. 1)   или  иерархическую организацию (рис. 2).  При плоской организации множество адресов никак не структурировано.  Примером  плоского числового адреса является   МАС-адрес, предназначенный для однозначной   идентификации сетевых интерфейсов в локальных сетях. Такой адрес обычно используется только   аппаратурой, поэтому его стараются   сделать по возможности   компактным   и   записывают в виде двоичного  или  шестнадцатеричного   числа,  например   0081005е24а8.  При задании МАС-адресов не требуется выполнение ручной работы, так как они обычно встраиваются в аппаратуру компанией-изготовителем, поэтому их называют также аппаратными адресами (hardware address). Использование плоских адресов является жестким решением — при замене аппаратуры, например сетевого адаптера, изменяется и адрес сетевого интерфейса компьютера.

При иерархической организации адресное пространство структурируется в виде вложенных друг в друга подгрупп, которые, последовательно сужая адресуемую область, в конце концов, определяют отдельный сетевой интерфейс. В показанной на рис. 2 трехуровневой структуре адресного пространства адрес конечного узла задается тремя составляющими: идентификатором группы (К), в которую входит данный узел, идентификатором подгруппы (I ) и, наконец, идентификатором узла (и), однозначно определяющим его в подгруппе. Иерархическая адресация во многих случаях оказывается более рациональной, чем плоская. В больших сетях, состоящих из многих тысяч узлов, использование плоских адресов приводит к большим издержкам — конечным

узлам и коммуникационному оборудованию приходится оперировать таблицами адресов, состоящими из тысяч записей. В противоположность этому иерархическая система адресации позволяет при перемещении данных до определенного момента пользоваться только старшей составляющей адреса (например, идентификатором группы К), затем для дальнейшей локализации адресата задействовать следующую по старшинству часть (I)и в конечном счете — младшую часть           (п).

Типичными   представителями   иерархических   числовых   адресов  являются   сетевые   IP – и IPX-адреса. В них поддерживается двухуровневая   иерархия, адрес делится на старшую часть — номер сети и младшую — номер узла. Такое деление позволяет передавать сообщения   между   сетями   только   на основании   номера   сети, а номер   узла  требуется   уже   после доставки  сообщения   в нужную сеть; точно так же, как  название улицы   используется   почтальоном только после того, как письмо доставлено в нужный  город.

На практике обычно применяют   сразу несколько схем адресации, так что сетевой   интерфейс  компьютера   может   одновременно   иметь   несколько   адресов-имен.   Каждый   адрес задействуется   в той   ситуации,   когда  соответствующий   вид  адресации   наиболее   удобен. А для преобразования   адресов из одного вида в другой используются   специальные   вспомогательные протоколы, которые называют протоколами разрешения адресов. Пользователи   адресуют   компьютеры   иерархическими   символьными   именами,   которые автоматически заменяются   в сообщениях, передаваемых  по сети, иерархическими   числовыми адресами. С помощью этих числовых адресов сообщения доставляются из одной сети в другую, а после доставки сообщения в сеть назначения вместо иерархического числового адреса используется   плоский аппаратный адрес компьютера.  Проблема установления   соответствия   между   адресами   различных   типов  может   решаться   как     централизованными, так и распределенными   средствами.

 При централизованном       подходе в сети выделяется один или несколько компьютеров  (серверов имен), в которых хранится таблица соответствия   имен различных типов,  например  символьных имен и числовых адресов. Все остальные компьютеры обращаются   к серверу имен  с запросами,  чтобы   по символьному   имени   найти   числовой   номер         необходимого компьютера.

При распределенном       подходе   каждый   компьютер сам хранит   все назначенные  ему   адреса разного типа. Тогда компьютер, которому необходимо определить по известному   иерархическому числовому адресу некоторого компьютера  его плоский  аппаратный   адрес, посылает в сеть широковещательный  запрос. Все компьютеры сети сравнивают   содержащийся в запросе   адрес  с собственным.   Тот   компьютер,   у которого   обнаружилось        совпадение, посылает ответ, содержащий искомый аппаратный адрес. Такая схема использована в протоколе разрешения адресов (Address Resolution   Protocol, ARP) стека   TCP/IP .

Достоинство распределенного подхода состоит в том, что он позволяет отказаться от выделения специального компьютера в качестве сервера имен, который, к тому же, часто требует  ручного задания таблицы соответствия адресов. Недостатком его является   необходимость  широковещательных сообщений, перегружающих сеть. Именно поэтому   распределенный  подход используется   в небольших сетях, а централизованный   — в больших.

Конечной   целью  данных,  пересылаемых   по сети, являются не сетевые интерфейсы   или компьютеры, а выполняемые на этих устройствах программы —  процессы.  Поэтому   в адресе   назначения   наряду   с информацией,         идентифицирующей  интерфейс  устройства,  должен   указываться   адрес   процесса,   которому предназначены  посылаемые  по сети данные.

Очевидно,  что достаточно  обеспечить  уникальность   адреса процесса в пределах  компьютера.  Примером  адресов  процессов являются   номера   портов  TCP и UDP, используемые в стеке   TCP/IP .

iptcp.net
