Канальный SEZ-KD25VAQ/SUZ-KA25VA4 | Канальные SEZ-KD | Бытовые | Mitsubishi Electric

splitsg.com.ua

ГЕОТЕРМ ИНЖИНИРИНГ – Кондиционеры – SEZ-KD25VAQ/SUZ-KA25VA

Особенности канального кондиционера Mitsubishi Electric SEZ-KD25VAQ/SUZ-KA25VA:

• DC-Инвертор Системы кондиционирования воздуха Mitsubishi Electric с инвертором автоматически подстраиваются под изменяющееся количество теплоты, поступающее в помещение. Оптимальное регулирование производительности компрессора обеспечивает не только комфортное поддержание температуры в режимах охлаждения и нагрева воздуха, но и экономию электроэнергии.
• Статор электродвигателя с обмоткой сосредоточенного типа. Статор характеризуется использованием обмотки сосредоточенного типа, а также специальной структуры полюсов статора, называемой ≪Poki Poki Core≫. Такая обмотка может быть уложена на сердечник в развернутом состоянии. Разработанный компанией Mitsubishi Electric способ изготовления двигателей существенно улучшает их эффективность.
• Бесконтактный двигатель постоянного тока в приводе ротационного компрессора. Для повышения эффективности работы двигателей и снижения материалоемкости их производства необходимо уменьшить потери в обмотках и сердечнике, а также сделать двигатели более компактными. Mitsubishi Electric оснащает бесконтактные двигатели постоянного тока роторами с внутренним неодимовым постоянным магнитом для достижения производительности и технологичности.
• Ротор электродвигателя из редкоземельного металла (компрессор). Во всех новых компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора в несколько раз превосходит поток ротора с магнитом из феррита. Взаимодействие мощных магнитных полей ротора сложной формы и статора повышает мощность и уменьшает электропотребление двигателя.
• Двигатели постоянного тока вентиляторов. Эти двигатели обладают повышенным крутящим моментом на малых оборотах, что позволило снизить скорость вращения вентиляторов и уменьшить шум от внутреннего и наружного блоков.
• PAM (амплитудно–импульсная модуляция). Минимальный сдвиг фаз между напряжением и током обеспечивает, практически, активный характер нагрузки и соответствует коэффициенту мощности близкому к идеальному (98%).
• Труба с внутренней накаткой. При изготовлении теплообменников применяется более дорогая труба, имеющая внутреннюю накатку, что ведет к интенсификации теплообмена и увеличению энергоэффективности системы.
• Автоматическая скорость вентилятора. По мере приближения к целевой температуре скорость вентилятора внутреннего блока автоматически уменьшается.
• 12-ти часовой таймер. Таймер автоматического включения и выключения прибора может быть установлен на следующие 12 часов. Дискретность установки таймера составляет 10 минут.
• Автоматическая смена режима. Система управления автоматически переключает режимы (охлаждения или нагрев) для поддержания целевой температуры в помещении.
• Охлаждение при низких температурах. Система управления наружного блока изменяет частоту вращения вентилятора для стабилизации давления конденсации хладагента, что позволяет охлаждать помещение даже при низкой температуре наружного воздуха.
• Авторестарт. Автоматический возврат кондиционера в предыдущий рабочий режим после восстановлений электропитания.
• Пульт управления PAR-21MAA или PAR-30MAA. Предусмотрена возможность подключения пультов PAR-21MAA PAR-30MAA которые имеют множество специальных функций, встроеный 7-дневный таймер. (опционально)
• Групповое управление. Один пультуправления может одновременно задавать раабочие параметрыдля нескольких систем кондиционирования. (опционально)
• Подключение к мультисистемам MXZ. Внутренний блок может бытьь использован в составе инверторных мультисистем на базе наружных блоков MXZ.
• Центральное включение/выключение. Приборы такого типа могут быть подключены к центральному контроллеру MAC-821SC-E который обеспечивает включение и выключение, а так же индикацию состояния групп. (опционально)
• Подключение к центральной линии M-NET. Приборы такого типа могут быть подключены к сигнальной линии центральных контроллеров мультизональных систем. (опционально)
• Дренажный насос. Встроенный дренажный насос позволяет организовать подъем дренажной магистрали. (опционально)
• Фланцевые соединения. Фланцевые соединения во многих случаях упрощают монтаж, так как не требуется пайка фреонопроводов.
• Самодиагностика (индикация кода неисправности). При возникновении какой-либо неисправности ее код отображается на пульте управления для удобства диагностики системы.
• Сохранение архива кодов неисправностей. Коды неисправности, зафиксированные при работе системы, заносятся в энергонезависимую память и могут быть проверены в процесе диагностики.

• Компактный дизайн: высота внутренних блоков 200 мм.

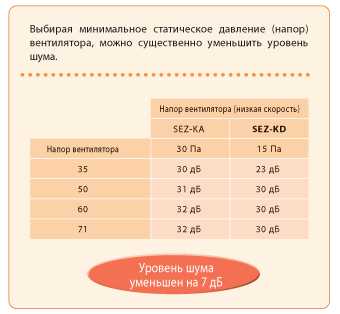

• Регулируемое статическое давление 5/15/35/50 Па.
• Низкий уровень шума.
• Предусмотрен опциональный дренажный насос — PAC-KE07DM-E.
• Охлаждение до –15°С (SUZ-KA50/60/71VA).
• Значительные возможности по длине магистрали хладагента и перепаду высот.
• Пульт управления не входит в комплект внутренних блоков SEZ-KD25/35/50/60/71VAQ и заказывается отдельно. Предусмотрен выбор из 3 вариантов: стандартный проводной пульт управления PAR-21MAA, новый проводной пульт PAR-30MAA, а также комплект из беспроводного ИК-пульта PAR-SL97A-E и приемника ИК-сигналов PAR-SA9CA-E.
• Новый проводной пульт управления PAR-30MAA оснащен большим жидкокристаллическим экраном с подсветкой. Интерфейс пользователя полностью русифицирован.

Нет отзывов

ovk.spb.ru

Mitsubishi Electric SEZ-KD25VAQ внутренний блок

Внутренний блок серии: SEZ-KD VAQ

Описание

• Компактный дизайн: высота внутренних блоков 200 мм.
• Регулируемое статическое давление 5/15/35/50 Па.
• Низкий уровень шума.
• Предусмотрен опциональный дренажный насос — PAC-KE07DM-E.
• Охлаждение до –15°С (SUZ-KA50/60/71VA4).
• Значительные возможности по длине магистрали хладагента и перепаду высот.
• Пульт управления не входит в комплект внутренних блоков SEZ-KD25/35/50/60/71VAQ и заказывается отдельно. Предусмотрен выбор из 3 вариантов: упрощенный проводной пульт управления PAC-YT52CRA, полнофункциональный проводной пульт PAR-31MAA, а также комплект из беспроводного ИК-пульта PAR-SL97A-E и приемника ИК-сигналов PAR-SA9CA-E.
• Полнофункциональный проводной пульт управления PAR-31MAA оснащен большим жидкокристаллическим экраном с подсветкой. Интерфейс пользователя полностью русифицирован.

Технические характеристики

Производительность в режиме охлаждения –                      2.5  кВт

Производительность в режиме обогрева –                           3 кВт

Потребляемая мощность в режиме охлаждения –              0.73 кВт

Потребляемая мощность в режиме обогрева –                   0.803 кВт

Уровень звуковой мощьности –                                             22

Диаметр жидкостной трубы –                                                6,35  мм

Диаметр газовой трубы –                                                       9.52  мм

Диаметр дренажа –                                                                32 мм

Макс. длина магистрали –                                                     20 м

Макс. перепад высот –                                                           12 м

Расход воздуха  –                                                                   330 м3/ч

Размер –                                                                                  790 x 700 x 200 (Ш x Г х В) мм

Температурный режим охлаждение –                                   -10 … +46°C

Температурный режим обогрев –                                          -10 … +24°C WB

Вес –                                                                                        18 кг

kondicionerkin.ru

Внутренний блок Mitsubishi Electric SEZ-KD25 VAQ —

• 2,5 Охлаждение кВт:
• 3,0 Обогрев кВт:
• R410A Фреон:
• Внутренний блок Комплектация:
• до 25 м2 или до 2700 Вт Площадь м2:
• инвертор тепло и холод Тип компрессора:
• 0,778 Потребляемая мощность (охлаждение) кВт:
• 0,83 Потребляемая мощность (обогрев) кВт:
• 220-240,50Гц Подключение (Вольт):
• 23 Уровень шума дБ:
• 200х700х700 Размер внутреннего блока (Ш x В x Г) мм:
• 18 Вес внутреннего блока кг:
• 6.35 (1/4)/9.52 (3/8) Диаметр труб (жидк.)/(газ) мм:
• 20 (12) Макс. длина трубопровода м:
• есть Воздушный фильтр тонкой очистки:
• нет Автоматическое качание жалюзи:
• нет Автоматическое поворачивание:
• 3г. Гарантия:

Размеры внешнего блока (высота,ширина,глубина) 550х800х285
Вентиляция, м3/час 330-420-540
Вес (наружный блок), кг 30
Напряжение питания: В, ф, Гц 220-240 В, 1 фаза, 50 Гц
Диаметр дренажа 16
Гарантированный диапазон наружных температур: охлаждение -10…+46 C по сухому термометру
Гарантированный диапазон наружных температур: обогрев -10…+24 C по мокрому термометру

 Внутренний блок канального типа мульти-сплит систем

Область применения
Внутренний блок канального типа Mitsubishi Electric SEZ-KD25VA с успехом используется в частных квартирах, магазинах, офисах, бизнес-центрах гостиницах, ресторанах и коттеджах. Его обычно размещают выше подвесного потолка или фальшпотолка, поскольку воздушный поток подается по воздуховодам, длину и конфигурацию которых определяет категория блока.

Описание модели Mitsubishi Electric SEZ-KD25VAQ

• Регулируемое статическое давление 5/15/35/50 Па.
• Существенно снижен уровень шума (макс. на 7 дБ). Предусмотрен опциональный дренажный насос – PAC-KE07DM-E.
• Значительные возможности по длине магистрали хладагента и перепаду высот.
• Проводной пульт управления с жидкокристаллическим экраном в комплекте с внутренним блоком.
• Предусмотрен беспроводной ИК-пульт (опция).
• Установка на старые трубопроводы: при замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка магистралей.
• Компактный канальный блок

  Канальные блоки устанавливаются в запотолочном пространстве. В помещении видны только вентиляционные решетки, с которыми блок соединяется с помощью воздуховодов. Скрытая установка канальных блоков позволяет устанавливать их в самые изысканные интерьеры. Высота внутренних приборов составляет всего 200 мм, что позволяет устанавливать их в помещения с невысокими, где раньше использовались бы настенные напольные или подвесные модели.

  .

Инверторный кондиционер канального типа SEZ-KD VAQ имеет компактный дизайн, высота внутреннего блока всего лишь 200 мм. Экономное расходование электроэнергии, сниженные шумовые характеристики и вибрация. Благодаря своим компактным размерам, кондиционер SEZ-KD VAQ является отличным вариантом для тех помещений, где ограничено запотолочное пространство.

Управление кондиционером SEZ-KD25VAQ осуществляется при помощи беспроводного ИК-пульта, можно воспользоваться проводным пультом, но он в комплект не входит. Кондиционер SEZ-KD VAQ имеет значительные возможности по длине фреононесущей магистрали и перепаду высот.

Переключаемое статическое давление и регулирование скорости вентилятора

В новых моделях за счет использования электродвигателя вентилятора постоянного тока предусмотрена возможность регулирования напора (4 уровня статического давления). Для каждого из установленных уровней можно выбрать низкую, среднюю и высокую скорость.

Дренажный насос для отвода конденсата (опция)

Дополнительно можно купить и подключить к внутреннему блоку насос для отвода конденсата PAC-KE07DM-E. Высота подъема воды – до 550 мм.

Энергоэффективность класса А

За счет внедрения новейших инверторных технологий достигнут наивысший класс энергоэффективности “А”.

klimatproff.ru

Канальные внутренние блоки Mitsubishi Elecrtic SEZ-KD25VAQ. Характеристики. Компания Хиконикс

hiconix-aircon.ru

Канальные внутренние блоки Mitsubishi Elecrtic SEZ-KD25VAQ. Характеристики. Компания Хиконикс

hiconix-aircon.ru

MITSUBISHI ELECTRIC SEZ-KD25VAQ INSTALLATION MANUAL Pdf Download.

Air-Conditioners

SEZ-KD25,KD35,KD50,KD60,KD71VAQ

INSTALLATION MANUAL

For safe and correct use, please read this installation manual thoroughly before installing the air-conditioner

unit.

INSTALLATIONSHANDBUCH

Zum sicheren und ordnungsgemäßen Gebrauch der Klimaanlage das Installationshandbuch gründlich

durchlesen.

MANUEL D’INSTALLATION

Veuillez lire le manuel d’installation en entier avant d’installer ce climatiseur pour éviter tout accident et vous

assurer d’une utilisation correcte.

MANUAL DE INSTALACIÓN

Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de

aire acondicionado.

MANUALE DI INSTALLAZIONE

Per un uso sicuro e corretto, leggere attentamente questo manuale di installazione prima di installare il condizionatore

d’aria.

INSTALLATIEHANDLEIDING

Voor een veilig en juist gebruik moet u deze installatiehandleiding grondig doorlezen voordat u de airconditioner

installeert.

INSTALLATIONSMANUAL

Läs denna installationsmanual noga för säkert och korrekt bruk innan luftkonditioneringen installeras.

INSTALLATIONSMANUAL

Læs venligst denne installationsmanual grundigt, før De installerer airconditionanlægget, af hensyn til sikker og

korrekt anvendelse.

MANUAL DE INSTALAÇÃO

Para segurança e utilização correctas, leia atentamente este manual de instalação antes de instalar a unidade

de ar condicionado.

E°XEIPI¢IO O¢H°IøN E°KATA™TA™H™

°È· ·ÛÊ¿ÏÂÈ· Î·È ÛˆÛÙ‹ ¯Ú‹ÛË, ·Ú·Î·Ï›ÛÙ ‰È·‚¿ÛÂÙ ÚÔÛ¯ÙÈο ·˘Ùfi ÙÔ ÂÁ¯ÂÈÚ›‰ÈÔ ÂÁηٿÛÙ·Û˘

ÚÈÓ ·Ú¯›ÛÂÙ ÙËÓ ÂÁηٿÛÙ·ÛË Ù˘ ÌÔÓ¿‰·˜ ÎÏÈÌ·ÙÈÛÌÔ‡.

РУКОВОДСТВО ПО УСТАНОВКЕ

Для осторожного и правильного использования прибора необходимо тщательно ознакомиться с данным

руководством по установке до выполнения установки кондиционера.

MONTAJ ELK‹TABI

Emniyetli ve do¤ru biçimde nas›l kullan›laca¤›n› ö¤renmek için lütfen klima cihaz›n› monte etmeden önce bu

elkitab›n› dikkatle okuyunuz.

FOR INSTALLER

FÜR INSTALLATEURE

POUR L’INSTALLATEUR

PARA EL INSTALADOR

PER L’INSTALLATORE

VOOR DE INSTALLATEUR

FÖR INSTALLATÖREN

TIL INSTALLATØREN

PARA O INSTALADOR

°π∞ ∞À∆√¡ ¶√À ∫∞¡∂π ∆∏¡ ∂°∫∞∆∞™∆∞™∏

ДЛЯ УСТАНОВИТЕЛЯ

MONTÖR ‹Ç‹N

English

Deutsch

Français

Español

Italiano

Nederlands

Svenska

Dansk

Português

∂ÏÏËÓÈο

Русский

Türkçe
