Шайбирование системы отопления многоквартирного дома, перегрев обратки теплоносителя

Зачем нужны дроссельные шайбы?

Балансировка и шайбирование систем теплоснабжения — актуально и для холодоснабжения

В данном обзоре мы опускаем вопрос использования автоматических регуляторов перепада давления (дорого и не по теме — там есть свои проблемы).

Гидравлическая увязка систем теплоснабжения в основном понимается специалистами, как регулирование расходов по различным контурам системы теплоснабжения. Хотим обратить Ваше внимание, что это не так, а на самом деле, конечно, гидравлическая увязка – это распределение максимальных падений давлений по различным контурам системы с целью обеспечения гарантированного поступления перепада давления на все пары вход/выход (прямая труба/обратная труба) точек врезки потребителей.

Коротко и крайне упрощенно задачу гидравлической увязки системы теплоснабжения можно описать так:

• На вход системы теплоснабжения подается некоторый перепад давления, который, обеспечит расходы в разные контуры обратно пропорциональные гидравлическим сопротивлениям этих контуров. Поскольку у ближних контуров при прочих равных гидравлическое сопротивление меньше – весь расход уйдет в них.
• Поэтому гидравлическое сопротивление некоторых контуров искусственно завышается в целях перераспределения расходов в пользу других контуров.  Традиционно  эта задача выполняется установкой т.н. дроссельных диафрагм  на подающем и/или обратном трубопроводе. Пояснение:  Дроссельная диафрагмы  = «шайба», гидравлическая увязка с их помощью — «шайбирование»
• Существует более современная версия дроссельных диафрагм – балансировочные клапаны, которые  можно относительно легко перенастраивать в ходе эксплуатации.

Почему нельзя говорить о регулировании расходов в результате шайбирования  или балансировки? Тому есть несколько очевидных причин:

• Внутри контуров есть свои переменные гидравлические сопротивления, такие, как – устройства ручной и автоматической регулировки,  действия активных энтузиастов на местах, аварийные отключения, которые вызывают перераспределение расходов и после увязки
• Гидравлическое сопротивление является не только параметром материала и геометрии системы, но и параметров потока (т.е. сопротивление контура различно в зависимости от параметров поступающего на него перепада давления и скорости потока)

Какие существуют основные причины требующие полной перенастройки системы:

• Врезка новых потребителей в существующие сети
• Реконструкция и/или серьезный ремонт подающих мощностей
• Реконструкция и/или ремонт основных трубопроводов систем централизованного теплоснабжения.
• Реконструкция инфраструктуры старых потребителей – вызывает новые потребности
• Появление новых мощностей теплогенерации в старых системах.
• Прочие.

При этом, потребуется или полная и крайне трудоемкая работа с «шайбами» или относительно легкая подстройка балансировочных клапанов. Вывод о подавляющем эксплуатационном превосходстве клапанов, таким образом, очевиден.

Блог инженера теплоэнергетика

26.02.2014 ? 82 комментария

Температура обратки отопления — перегрев

          Доброго времени суток, уважаемые читатели! Если вы хотя бы немного сталкивались с эксплуатацией и обслуживанием систем центрального отопления, то вам наверняка приходилось слышать про такое понятие, как перегрев обратки. Что же это такое, почему возникает, и как с ним бороться?

         Перегрев обратки – это когда температура воды на выходе с дома превышает температуру, которая должна быть по температурному графику. То есть по графику допустим, в обратке должно быть  63 ° С, по факту 67 ° С. Причем перегрев по температурному графику надо смотреть не по температуре наружного воздуха, так как тепловая сеть инерционна, а температура в течение дня меняется. Сравнивать нужно по температуре t 1, то есть температуре в подаче.

       Смотрим вначале показания термометра по подаче t 1, затем  в температурный график, какая должна быть соответствующая температура t 2. Затем смотрим по термометру фактическую t 2 и сравниваем с t 2 по графику. Хорошо, когда t 2 совпадает или чуть меньше t 2 по температурному графику.

Поможет ли шайбирование с устранением перегревов обратки отопления? Как?

И плохо если по факту температура обратка завышена против графика. Согласно пункту 9.2.1 «Правил технической эксплуатации тепловых энергоустановок» “среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%”.

       Сейчас ушлые энергетики включают в обязательном порядке этот пункт из Правил в договоры теплоснабжения. То есть если перегрев у вас выскочит за пределы 5%. то вам дополнительно насчитают денежный штраф за превышение обратки. Как конкретно рассчитывается штраф, у меня есть статья на блоге. Если перегрев укладывается в эти 5%, штрафа не будет, но лучше вам все равно перегрев устранить. Идеальный вариант – когда обратка у вас в графике, или немного ниже.

          Причин перегрева в основном две. Первая – переток через различные перемычки между подачей и обраткой, то есть из подачи в обратку. В основном это происходит либо через линию горячего водоснабжения, либо через вентиляцию. Поэтому если у вас обнаружился перегрев, в первую очередь посмотрите, нет ли перетока из подачи в обратку. Но по факту такое происходит нечасто.

         Основная и главная причина перегрева, в 95 % случаев – это повышенный расход сетевой воды . То есть сетевой воды при перегреве через ваш теплоузел проходит больше, чем вам нужно на самом деле. Почему же энергетики так борются с перегревом? Повышенный расход сетевой воды свидетельствует о не расчетном расходе теплоносителя, то есть расход завышен и больше расчетного. А это – завышенная циркуляция, при которой происходит рост расхода электроэнергии на привод сетевых насосов на теплоисточнике. Электроэнергия стоит денег, поэтому завышенная обратка – прямые убытки для теплоснабжающей организации.

         Приходилось слышать мнение,  что завышенная обратка выгодна потребителю. Дескать, если вернуть с дома Т2 с перегревом от графика, то теплопотребление станет меньше, т.к. разница Т1-Т2 уменьшится. Однако это не так. Количество тепла Qпотр. Гкал, считается в общем случае так. Количество тепла по подаче Q 1 = G 1* ( t 1- t х.в.)*0,001 где G 1 – это расход воды в тоннах в час; т/час; t 1 – температура воды по подаче ; t х.в. – температура холодной воды, которая подготавливается и нагревается на теплоисточнике, обычно t х.в. принимается  5 °С. Количество тепла по обратке считается аналогично: Q 1  = G 2*( t 2- t х.в.)*0,001. Расход потребленного тепла определяется по формуле: Q потр = Q1 — Q2 = G 1*( t 1- t х.в.)*0,001- G 2*( t 2- t х.в.)*0,001. Вот и получается, что хоть разница t 1- t 2 и уменьшается в случае перегрева, но повышенный расход G формуле в итоге перевешивает, и количество тепла Q потр все же получается больше. Вообщем вывод такой. для потребителя перегрев по обратке означает перетоп всего здания и повышение количества потребленного тепла и потребителю однозначно экономически невыгоден.

         Как устранить перегрев? Для этого в ИТП (теплоузле) на подаче, до элеватора необходимо отрегулировать регулятор давления (либо регулятор расхода, смотря что установлено). Что такое регулятор давления РД, я писал здесь. Регулируя через РД давление, и смотря по показанием теплосчетчика, либо термометров и манометров, можно выставить необходимое давление, при котором расход не будет превышать расчетный. Лучше конечно, пусть это сделают специалисты. Если  теплоузел у автоматизирован современной автоматикой, то при нормальном режиме работы оборудования перегрев невозможен в принципе.

         Буду рад комментариям к статье.

«ШАЙБИРОВАНИЕ» ДОМОВ – ВРЕД ИЛИ ПОЛЬЗА?

Опубликовано в категории: Читайте

13.03.2015

5 марта по многочисленным заявлениям собственников квартир и по инициативе администрации посёлка было собрано совещание с заинтересованными службами, со старшими домов по проблеме так называемого «шайбирования» домов ресурсоснабжающей организацией – райчихинской ГРЭС.

По словам заместителя главы администрации по ЖКХ В. Ольшанова, заявления на имя главы были поданы из многих домов, и чтобы собственники получили компетентный и исчерпывающий ответ, для этого был приглашён представитель РГРЭС, главный инженер станции М. Лемешко.

Михаил Викторович объяснил собравшимся, что «шайбирование», а если оперировать профессиональными терминами – установка дросселирующих устройств, применяется энергетиками для перераспределения потока теплоносителя на проблемные дома. Диаметр так называемых «шайб» на каждый дом разрабатывается индивидуально специалистами научно-исследовательских институтов, и никакой «отсебятины» тут нет: это научно-обоснованные расчёты, необходимые для качественного оказания теплоснабжения всем потребителям услуги. Да, есть дома, где расчётный диаметр «шайбы» по факту снижает качество услуги, но РГРЭС берёт на себя ответственность самостоятельно увеличивать её диаметр для получения необходимых показателей теплоснабжения. Но действия эти временные: в ближайшие годы на каждом доме будут стоять «шайбы» с расчётным диаметром, а за качество тепла в этом доме будет отвечать управляющая компания. При условии, естественно, что свои обязательства по подаче теплоносителя и температурному режиму РГРЭС будет выполнять в полном объёме.

Большой спор разгорелся между Михаилом Викторовичем и собственниками Ленинградской, 12, где на протяжении вот уже более десятка лет температура воздуха в ряде квартир – в шахматном порядке – в зимний период ниже нормативной. Проблема эта серьёзная, обвинения звучали в адрес друг друга, и по-хорошему, разбираться нужно конструктивно и по существу.

Шайбы для системы отопления

Также конструктивно и по существу нужно разбираться с каждым домом, чтобы в один прекрасный момент собственники не оказались в холодных квартирах, а ресурсники, а тем более управляйки, не расплачивались огромными штрафами. А это, надо полагать, зона ответственности как УК, так и собственников жилых помещений.

Вроде бы всё понятно, НО!..

Какие бы аргументы не предоставляли энергетики в отношении правильности своих действий, здоровое удивление вызывает привлечение экспертов для расчёта диаметра «шайб» на каждый дом. А все мы прекрасно понимаем, как дорого стоит такая услуга. И это всё за счёт потребителя. Но после умных теоретических выкладок нанятых экспертов служба ТВС, с учётом реальных показаний теплосчётчика после «шайбирования», вынуждена переходить на «ненаучный тык» и «на глаз» менять диаметр дросселирующего устройства. Что называется, «меряем микрометром, отмечаем мелом, рубим топором». Так может быть разумнее было бы сначала с собственниками и УК отработать, а уже затем институты привлекать? А то как-то за солидностью расчётов забываем о земных реалиях. Только вот денег не жалеем на то, до чего могли бы дойти своим умом…

Василий ГУРАНОВ (газета «Прогресс-Новости»)

Похожие статьи

dpva.ru

Устаревшая практика шайбирования теплосетей заставляет мерзнуть свердловчан

Екатеринбург, Ноябрь 16 (Новый Регион, Екатерина Норсеева) – На прошлой неделе в Свердловской области разразился скандал – из-за практики шайбирования без тепла остались сразу несколько жилых домов в Первоуральске. Шайбирование как система регулирования подачи тепла в здания применяется в России уже давно, однако, как говорят эксперты – давно устарела. Ветхие инженерные сети не выдерживают давления в трубах, от чего происходят прорывы и жители не получают тепла. А некоторые теплоснабженцы и вовсе используют шайбирование для того, чтобы сэкономить – за счет тех, кто оплачивает коммунальные услуги.

Как говорят эксперты, шайбирование появилась еще во время СССР, когда запускались первые котельные. “Диаметр так называемых ограничительных шайб определяется на основании расчетов, – пояснил специалист одной из управляющих компаний Екатеринбурга Дмитрий Березов. – Теплоснабжающие организации устанавливают шайбы, чтобы тепло подавалось в соответствии с санитарными нормами, чтобы оно шло равномерно: без “перетопов” в одних домах и “недотопов” в других”.

Как рассказали “Новому Региону” в областном минэнергетики и ЖКХ, практически все дома в Первоуральске отапливаются от одного источника – ТЭЦ. “Практика шайбирования используется, когда есть один большой теплоисточник и множество его потребителей, – пояснил “Новому Региону” министр энергетики и ЖКХ региона Николай Смирнов. – В этом случае дома, которые находятся рядом с ТЭЦ, получают тепла значительно больше, те же, что находятся на концах теплосетей, его недополучают, поэтому и устанавливают шайбы, чтобы везде была равномерная подача тепла”.

Также в минЖКХ сообщили, что практика шайбирования используется не только в Первоуральске, но и в Екатеринбурге, в Артемовском, в Каменске-Уральском и других городах региона.

Отметим, что в Первоуральске коммунальщики решили пойти именно таким путем, чтобы нормировать подачу тепла. “Свердловская теплоснабжающая компания” и управляющие компании города провели эксперимент, установив шайбы в трубы, расположенные в жилых домах. Сама шайба представляет собой металлический диск с отверстием определенного размера посередине – чтобы в тот или иной дом “заходило” количество тепла, которое должен установить теплоснабженец. “Ресурсоснабжающая организация производит расчеты по подаче тепла в необходимом объеме от пункта в каждый дом, и уже на их основании выносит предписание управляющей компании по установке ограничителя с необходимым диаметром на трубу, – рассказывает Дмитрий Березов. – Сама управляющая компания не имеет право снимать и устанавливать ограничитель с другим диаметром”.

Таким образом, в случившемся эксперты винят именно теплоснабженца. К этому же выводу склоняется и мэр Первоуральска Юрий Переверзев. “В начале сентября “СТК” сформулировала четкие требования всем управляющим компаниям – тепло не будет запущено в дома, если они не будут зашайбированы, – рассказал он на вчерашней пресс-конференции, посвященной коммунальным проблемам города. – Подчеркиваю – инициатор этого процесса “СТК”. Некоторые люди утверждают, что в УК им говорят, если я дам письменное разрешение, они шайбы уберут, и в их доме будет тепло. Такие компании намеренно вводят людей в заблуждение”.

Стоит отметить, что провести испытания и отрегулировать “шайбы” можно лишь на практике, говорят коммунальщики, то есть только с началом отопительного сезона, соответственно, “СТК” сознательно шло на риск. “Регулировка подачи тепла путем подбора шайб с различным диаметром отверстия – это распространенная практика, – говорит Дмитрий Березов. – Здесь нет, в общем-то, хитрости ни со стороны УК, ни со стороны теплоснабженца, есть только огромный риск, потому что при неправильном подборе диаметра отверстия в морозную погоду могут замерзать квартиры, которые находятся в конце отопительного контура. Так что регулировка подобными шайбами актуальна для домов, которые стоят непосредственно рядом с тепловым пунктом, те же, что находятся от него далеко, могут замерзнуть”.

Именно так и вышло в Первоуральске на прошлой неделе. Между тем, как говорят представители сферы ЖКХ, существуют и другие, более безопасные и удобные для жителей, но куда более затратные для коммунальщиков способы равномерно распределять тепло по домам. “В некоторых домах устанавливают автоматическую регулировку подачи тепла по наружным и внутренним датчикам. Например, в Екатеринбурге есть дома, в которых стоят такие регуляторы. Это удовольствие дорогое, но оно полностью оправдывает свою цену, выходит большая экономия – и для потребителей, и – в конечном счете – для самих поставщиков, но у нас почему-то мало кто хочет тратиться с перспективой прибыли в далеком будущем, все хотят экономить здесь и сейчас”, – резюмирует Дмитрий Березов.

Добавим также, что в ряде центральных регионов России еще прошлой зимой произошло несколько коммунальных скандалов из-за шайбирования, правда, тогда оказалось, что структуры ТГК устанавливали это “оборудование” в целях экономии собственных затрат и получения дополнительной прибыли, – таково было решение судебных инстанций по нескольким громким искам. Отметим, что после них шайбы обычно демонтировались.

(C) 2011, “Новый Регион – Екатеринбург”
постоянный адрес на сайте | обсуждение на сайте

При использовании информационных материалов
ссылка на “Новый Регион” обязательна

kibalchish.livejournal.com

«ШАЙБИРОВАНИЕ» ДОМОВ – ВРЕД ИЛИ ПОЛЬЗА?

13.03.2015

5 марта по многочисленным заявлениям собственников квартир и по инициативе администрации посёлка было собрано совещание с заинтересованными службами, со старшими домов по проблеме так называемого «шайбирования» домов ресурсоснабжающей организацией – райчихинской ГРЭС.

По словам заместителя главы администрации по ЖКХ В. Ольшанова, заявления на имя главы были поданы из многих домов, и чтобы собственники получили компетентный и исчерпывающий ответ, для этого был приглашён представитель РГРЭС, главный инженер станции М. Лемешко.

Михаил Викторович объяснил собравшимся, что «шайбирование», а если оперировать профессиональными терминами – установка дросселирующих устройств, применяется энергетиками для перераспределения потока теплоносителя на проблемные дома. Диаметр так называемых «шайб» на каждый дом разрабатывается индивидуально специалистами научно-исследовательских институтов, и никакой «отсебятины» тут нет: это научно-обоснованные расчёты, необходимые для качественного оказания теплоснабжения всем потребителям услуги. Да, есть дома, где расчётный диаметр «шайбы» по факту снижает качество услуги, но РГРЭС берёт на себя ответственность самостоятельно увеличивать её диаметр для получения необходимых показателей теплоснабжения. Но действия эти временные: в ближайшие годы на каждом доме будут стоять «шайбы» с расчётным диаметром, а за качество тепла в этом доме будет отвечать управляющая компания. При условии, естественно, что свои обязательства по подаче теплоносителя и температурному режиму РГРЭС будет выполнять в полном объёме.

Большой спор разгорелся между Михаилом Викторовичем и собственниками Ленинградской, 12, где на протяжении вот уже более десятка лет температура воздуха в ряде квартир – в шахматном порядке – в зимний период ниже нормативной. Проблема эта серьёзная, обвинения звучали в адрес друг друга, и по-хорошему, разбираться нужно конструктивно и по существу. Также конструктивно и по существу нужно разбираться с каждым домом, чтобы в один прекрасный момент собственники не оказались в холодных квартирах, а ресурсники, а тем более управляйки, не расплачивались огромными штрафами. А это, надо полагать, зона ответственности как УК, так и собственников жилых помещений.

Вроде бы всё понятно, НО!..

Какие бы аргументы не предоставляли энергетики в отношении правильности своих действий, здоровое удивление вызывает привлечение экспертов для расчёта диаметра «шайб» на каждый дом. А все мы прекрасно понимаем, как дорого стоит такая услуга. И это всё за счёт потребителя. Но после умных теоретических выкладок нанятых экспертов служба ТВС, с учётом реальных показаний теплосчётчика после «шайбирования», вынуждена переходить на «ненаучный тык» и «на глаз» менять диаметр дросселирующего устройства. Что называется, «меряем микрометром, отмечаем мелом, рубим топором». Так может быть разумнее было бы сначала с собственниками и УК отработать, а уже затем институты привлекать? А то как-то за солидностью расчётов забываем о земных реалиях. Только вот денег не жалеем на то, до чего могли бы дойти своим умом…

Василий ГУРАНОВ (газета «Прогресс-Новости»)

Добавить комментарий:

www.marshrutca.ru

Установка дроссельных шайб на систему отопления в Екатеринбурге и Свердловской области.

Услуги шайбирования системы отопления и теплоснабжения в Екатеринбурге и Свердловской области. Дроссельные шайбы устанавливаются в тепловых пунктах многоквартирных домов, производственных предприятиях, школах. Шайбы размещают между фланцами трубопровода в узле управления. Инициатором шайбирования тепловых сетей выступает теплоснабжающая организация.

Ресурсоснабжающие организации для согласования установки шайб в ИТП Екатеринбурга и Свердловской области:

• г.Екатеринбург.

  АО ЕТК “Екатеринбургская теплосетевая компания” г. Екатеринбург

  ЗАО Межотраслевой концерн “Уралметпром” г.Екатеринбург.

  ПАО «Энел Россия» г.Екатеринбург.

  ПАО «Т Плюс» г.Екатеринбург.

  МУП “Екатеринбург-энерго” г.Екатеринбург.

  ООО «Уралэнергосер-вис» г.Екатеринбург.

  ООО “Теплоэнергоснабжение” г.Екатеринбург.

  АО «ГУ ЖКХ» г.Екатеринбург.

• г.Первоуральск.

  ООО «Свердловская теплоснабжающая компания» (СТК) г.Первоуральск

  ПАО «Т ПЛЮС» г.Первоуральск.

• г.о.Верхняя Пышма

  ЕТС «Управление тепловыми сетями» г.о.Верхняя Пышма.

  МУП ЖКХ «Трифоновское Котельная № 1» г.о.Верхняя Пышма.

  УЭМ-Теплосети г.о.Верхняя Пышма.

• г.Нижний Тагил

  АО «НПК «Уралвагонзавод» г.Нижний Тагил

  ОАО «ЕВРАЗ НТМК» г.Нижний Тагил

  НТ МУП «НТТС» г.Нижний Тагил

  ОАО «ВГОК» г.Нижний Тагил

  МУП «Тагилэнерго» г.Нижний Тагил

• г.Каменск-Уральский

  ОАО «Сибирско-Уральская алюминиевая компания» г.Каменск-Уральский

  ОАО «Синарская ТЭЦ» г.Каменск-Уральский

• г.Новоуральск

  АО «Объединенная теплоэнергетическая компания» г.Новоуральск

• г.о.Полевской

  ООО “Новая Энергетика” г.о.Полевской.

Дроссельная шайба системы отопления (диафрагма). Диафрагма предназначена для снижения  избыточного давления в системах с постоянным гидравлическим режимом и широко применяется в системе теплоснабжения для гидравлической балансировки.

Монтаж шайбы осуществляется на трубопроводе между фланцами.

В системах с постоянно меняющимся расходом теплоносителя рекомендуется применять регуляторы перепада давления, которые способны обеспечить стабильный гидравлический режим независимо от колебаний давления в тепловых сетях и работы автоматических систем регулировки потребления теплоносителя, а также не допустить превышения договорного расхода теплоносителя через свои узлы учёта.

Необходимость применения регуляторов перепада давления объясняется тем, что с изменением расхода воды перепад на шайбе изменяется по квадратичному закону, то есть увеличение расхода в 2 раза влечёт за собой рост перепада на диафрагме в 2² = 4 раза, а сокращение расхода в 3 раза понизит дросселируемое давление на шайбе в 3² = 9 раз.

Изменяющийся расход в тепловой сети, связан с автоматическими регуляторами потребления тепловой энергии, установленные на соседних зданиях, находящихся на одной линии теплоснабжения. Во время закрытия регулирующих клапанов САР, давление в теплотрассе повышается. Дома не оборудованные автоматикой отопления вынуждены прокачивать избыточный расход через себя.

Современным аналогом для систем с постоянным гидравлическим режимом является балансировочный клапан, сопротивление которого может изменяться ручной регулировкой, а заданная настройка опломбирована.

Получить бесплатную консультацию теплотехника!

Шайбирование системы отопления. Установка дроссельных шайб на теплотрассах теплоснабжающих организаций производится с целью распределить потоки теплоносителя между потребителями в соответствии с их потребностями. Без регулирования горячая вода от источника тепла большей частью поступает в здания, находящиеся вблизи котельной. Оставшийся небольшой объем воды направляется на периферию. Удаленным зданиям тепла не хватает, они мерзнут, тогда, как в близлежащих зданиях наблюдается перетоп. Люди, открывая форточки, буквально отапливают улицу.

Шайбы бывают подпорными и ограничительными

Ограничительная – чтобы погасить избыточное давление, которое представляет собой разность располагаемого давления на вводе и суммарных потерь давления внутренней системы отопления. Устанавливается на подаче.

Подпорная – Если статическое давление обратного трубопровода меньше чем высота здания. Устанавливается на обратке.

Если рассчитанный диаметр шайбы слишком мал, лучше поставить две большего диаметра, их можно разделить – одну на подаче, одну на обратке, опять же принимая во внимание величину давления в сети.

Шайбы устанавливаются и пломбируются теплоснабжающей организацией для балансировки своих тепловых сетей.

Закажите монтаж шайбы!

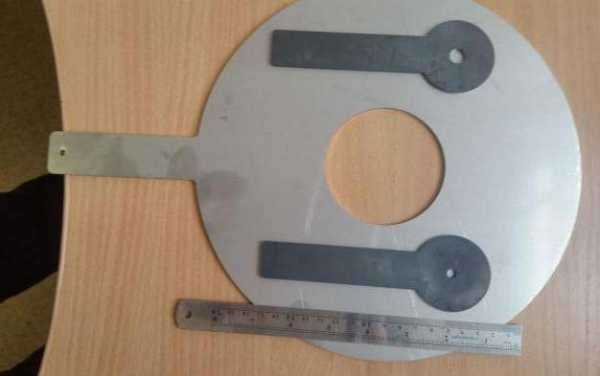

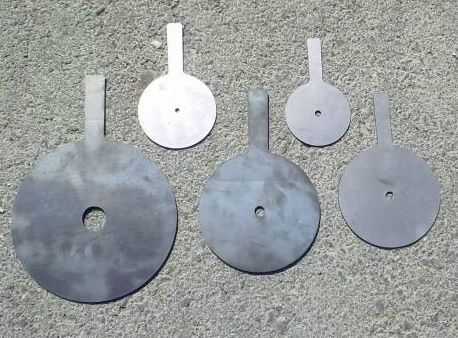

Диафрагма выполняется в виде металлического блина с отверстием в центре. Шайба устанавливается в межфланцевое соединение. Материалом изготовления диафрагм чаще всего является сталь 12Х18Н10Т (ГОСТ 5632-72).

Рассчитать шайбу!

Отпраьте ТУ или фото узла управления.

Звоните!

atk66.ru

Расчет дроссельной шайбы на отопление в excel

Расчёт дроссельной шайбы выполняется для определения диаметра отверстия диафрагмы, которая на расчётном расходе воды обеспечит заданное снижение давления.

Дроссельная шайба (диафрагма) — предназначена для дросселирования избыточного напора в системах с постоянным гидравлическим режимом и широко применялась в тепловых сетях для гидравлической балансировки, но с появлением обязательных требований по оборудованию тепловых пунктов автоматическими регуляторами, дроссельные диафрагмы утратили свою актуальность.

Это объясняется тем, что с изменением расхода воды перепад на шайбе изменяется по квадратичному закону, то есть увеличение расхода в 2 раза влечёт за собой рост перепада на диафрагме в 2² = 4 раза, а сокращение расхода в 3 раза понизит дросселируемое давление на шайбе в 3² = 9 раз.

В современных системах теплоснабжения с изменяющимся расходом применяют автоматические регуляторы перепада давления, которые способны обеспечить стабильный гидравлический режим независимо от колебаний давления в тепловых сетях и работы регулирующего клапана, а также не допустить превышения договорного расхода теплоносителя.

Современным аналогом для систем с постоянным гидравлическим режимом является балансировочный клапан, сопротивление которого может изменяться ручной регулировкой, а заданная настройка опломбирована.

Несмотря на это, дроссельные диафрагмы всё ещё применяют из условий снижения капитальных затрат или по консервативным требованиям чиновников старой закалки в теплоснабжающих организациях.

Расчёт диаметра отверстия дроссельной шайбы

D = 10 *(G²/dP)0.25, мм
•G – объёмный расход воды, м³/ч;
•dP – падение давления на диафрагме, м.вод.ст.

Электронный адрес для заявок [email protected]

Телефоны отдела продаж:  (343) 268-24-10, 219-30-89, 257-32-83, 220-86-44, 381-21-18

Коммерческий директор: 89220227706

Расчёт дроссельной шайбы выполняется для определения диаметра отверстия диафрагмы, которая на расчётном расходе воды обеспечит заданное снижение давления.

Дроссельная шайба (диафрагма) — предназначена для дросселирования избыточного напора в системах с постоянным гидравлическим режимом и широко применялась в тепловых сетях для гидравлической балансировки, но с появлением обязательных требований по оборудованию тепловых пунктов автоматическими регуляторами, дроссельные диафрагмы утратили свою актуальность.

Это объясняется тем, что с изменением расхода воды перепад на шайбе изменяется по квадратичному закону, то есть увеличение расхода в 2 раза влечёт за собой рост перепада на диафрагме в 2² = 4 раза, а сокращение расхода в 3 раза понизит дросселируемое давление на шайбе в 3² = 9 раз.

В современных системах теплоснабжения с изменяющимся расходом применяют автоматические регуляторы перепада давления, которые способны обеспечить стабильный гидравлический режим независимо от колебаний давления в тепловых сетях и работы регулирующего клапана, а также не допустить превышения договорного расхода теплоносителя.

Современным аналогом для систем с постоянным гидравлическим режимом является балансировочный клапан, сопротивление которого может изменяться ручной регулировкой, а заданная настройка опломбирована.

Несмотря на это, дроссельные диафрагмы всё ещё применяют из условий снижения капитальных затрат или по консервативным требованиям чиновников старой закалки в теплоснабжающих организациях.

Расчёт диаметра отверстия дроссельной шайбы

D = 10 *(G²/dP)0.25, мм
•G – объёмный расход воды, м³/ч;
•dP – падение давления на диафрагме, м.вод.ст.

Шайбирование тепловых сетей производится с целью распределить потоки теплоносителя между потребителями в соответствии с их потребностями. Без регулирования горячая вода от источника тепла большей частью поступает в здания, находящиеся вблизи котельной. Оставшийся небольшой объем воды направляется на периферию. Удаленным зданиям тепла не хватает, они мерзнут, тогда как в близлежащих зданиях наблюдается перетоп. Люди, открывая форточки, буквально отапливают улицу.

Чтобы этого не происходило, на ответвлениях тепловых сетей к зданиям устанавливаются ограничительные шайбы с калиброванным отверстием меньшего сечения, чем трубопровод. Благодаря этому появляется возможность увеличить объем теплоносителя для удаленных зданий….

Эффект от установки шайб

После установки шайб расход теплоносителя по трубопроводам тепловой сети снижается в 1,5-3 раза. Соответственно и количество работающих насосов в котельной также уменьшается. Отсюда возникает экономия топлива, электроэнергии, химреагентов для подпиточной воды. Появляется возможность повысить температуру воды на выходе из котельной. Подробнее о наладке наружных тепловых сетей и составе работ см…..Здесь надо дать ссылку на раздел сайта «Наладка тепловых сетей»

Шайбирование необходимо не только для регулирования наружных тепловых сетей, но и для системы отопления внутри зданий. Стояки системы отопления, находящиеся дальше от теплопункта, расположенного в доме, получают горячей воды меньше, здесь в квартирах холодно.

Расчёт диаметра отверстия дроссельной шайбы

В квартирах, расположенных близко к теплопункту, жарко, так как теплоносителя к ним поступает больше. Распределение расходов теплоносителя по стоякам в соответствии с требуемым количеством тепла осуществляется также с помощью расчета шайб и их установки на стояках.

Этапы шайбирования системы отопления

Первый этап

• Обследование магистральных трубопроводов системы отопления в подвале и на чердаке (при его наличии)
• Составление исполнительной схемы системы отопления с указанием диаметров трубопроводов, их длин, мест размещения арматуры (при отсутствии проекта)
• Сбор данных о температуре внутреннего воздуха в квартирах с уточнением в каких квартирах тепло, в каких – холодно
• Анализ причин неудовлетворительной работы системы отопления, выявление проблемных стояков (квартир)

Второй этап

• Гидравлический расчет системы отопления, расчет шайб
• Разработка рекомендаций по улучшению работы теплопункта, системы отопления
• Установка регулирующих шайб на стояках (эту работу может проводить заказчик самостоятельно)

Третий этап

• Проверка выполнения рекомендованных мероприятий
• Анализ нового установившегося режима после шайбирования системы отопления
• Корректировка размера шайб в местах, где не достигнут требуемый результат (расчетным путем)
• Демонтаж шайб, требующих корректировки, установка новых шайб

На внутренних системах отопления шайбы можно устанавливать и зимой и летом. Проверять их работу – только в отопительный сезон.

Затраты на шайбирование

Затраты на шайбирование невысоки – это стоимость самих шайб и их монтажа на стояках.

Монтаж это не наша тема.

Дроссельная шайба Екатеринбург, производство крупных шайб, дроссельные шайбы, производство шайб, шайба дроссельная купить , шайба дроссельная цена, дроссельная шайба +на отопление, шайба дроссельная прайс, изготовители дроссельных шайб регулировочные шайбы, диафрагма дросселирующая

Расчёт дроссельной шайбы (диафрагмы)

Для чего нужна дроссельная шайба на отопление

Регулируемая шайба дроссельная

Любая организация, которая занимается эксплуатацией системы теплоснабжения, должна уметь проводить и наладку. Существует несколько основных шагов, для проведения этой операции, а также один важный элемент – дроссельная шайба.

Шаг первый. Расчеты

Стоит отметить, что двух идентичных систем теплоснабжения не существует. Однако были замечены определенные закономерности, которые повторяются при наладке тепловой системы. Первым шагом в более чем 90% случаях становится момент проведения гидравлического расчета. Для осуществления этой операции имеется несколько вариантов.

Вариант 1. Ручной вариант вычислений. В этом случае необходимо иметь под рукой всю нужную справочную литературу, а расчет проводится шаг за шагом на каждом требуемом участке сети. Если же на каком-либо отрезке возникает неверный ответ, то необходимо изменить параметры и провести вычислительные работы еще раз. Основной минус этой работы – длительный срок выполнения, да и сам по себе процесс очень трудоемкий.

Вариант 2. Покупается дорогостоящая электронно-вычислительная машина, которая способна провести все расчеты точно и быстро. Понадобится лишь некоторое время на ее изучение, а потом просто вводятся необходимые параметры.

Вариант 3. В настоящее время имеются организации, которые предоставляют услуги именно по расчету всех нужных параметров сети.

Шаг второй. Готовность

На втором этапе необходимо определить, готова ли тепловая система к регулировке. Для того чтобы осуществить этот шаг, необходимо прибегнуть к установке дроссельной шайбы. Имеется несколько типов монтажа.

Первый вариант построен на том, что компания не слишком полагается на проведенные расчеты и полученные результаты. В этом случае шайбы устанавливаются в некоторых местах, которые нужно проверить. Тут стоит отметить, что диаметр для каждого устройства будет округляться. Причем округление будет происходить в сторону сверла с наибольшим диаметром. Однако специалисты говорят о том, что этот метод ужасно неэффективен. Лучше всего не использовать его вовсе.

Монтаж шайб

Имеется и два других способа проверки. Второй вариант – это производство дроссельных шайб с четким диаметром отверстия. После их изготовления они устанавливаются в систему. В таком случае приходится монтировать около 100 шайб, если не больше. А потому часто происходит так, что рабочие, занимающиеся установкой, пропускают до 10 устройств. Однако даже в таком раскладе полученные данные будут достаточно верными. Процент погрешности измерений в этом случае будет равен 20-25% в любую из сторон.

Третий вариант – это установка регулируемой дроссельной шайбы. В таком случае у некоторых возникает вопрос о том, зачем проводить расчет, если шайба регулируемая. Ответ достаточно прост. При проведении вычислительных операций нужно узнать попадает ли значение в диаметр устройства. Это операция необходима, так как диаметр дроссельной шайбы может изменяться в пределах от 5,5 до 18 мм.

Дефекты в системе

Естественно, что от ошибок никто не застрахован, и всегда может возникнуть такая ситуация. К примеру, после запуска системы отопления будет видно, что у определенного количества потребителей фактический расход гораздо выше, чем расчетный. В такой ситуации необходимо сделать следующее. Сразу необходимо определиться, какие устройства использовались при наладке. Если все дроссельные шайбы являются нерегулируемыми, то сделать нужно следующее.

Проводится полный пересчет всех проблемных мест.

Устройства, установленные в них, снимаются, диаметр отверстий приспособления меняется, после чего их монтируют обратно. После этого проводится повторный пересчет, при котором, скорее всего, проблемными окажутся уже около 20% потребителей, а не 40. Чаще всего проводить третью регулировку не получается, так как отопительный сезон уже идет. Из-за этого у некоторых людей возникают проблемы с отоплением.

Наладка с регулируемыми шайбами

Если при монтаже были установлены дроссельные шайбы, которые подвержены регулировке, то процесс займет всего пару дней, и провести его удастся эффективней. Сделать нужно следующее. В течение определенного промежутка времени, длительность которого зависит от инерционности и нагрузки на отопительную сеть, нужно провести регулировку устройства. Тут важно отметить, что осуществлять наладочные работы можно не отключая потребителя от источника. Осуществить такой процесс наладки нужно на каждом объекте, у которого фактическое потребление не совпадет с расчетным. После того как наладочные работы будут полностью завершены, устройства, которые регулировались, пломбируются, а рядом пишут их установочные значения.

Как показывает практика, проведение качественных наладочных работ на отопление с дроссельными шайбами возможно только в том случае, если все они регулируемые.

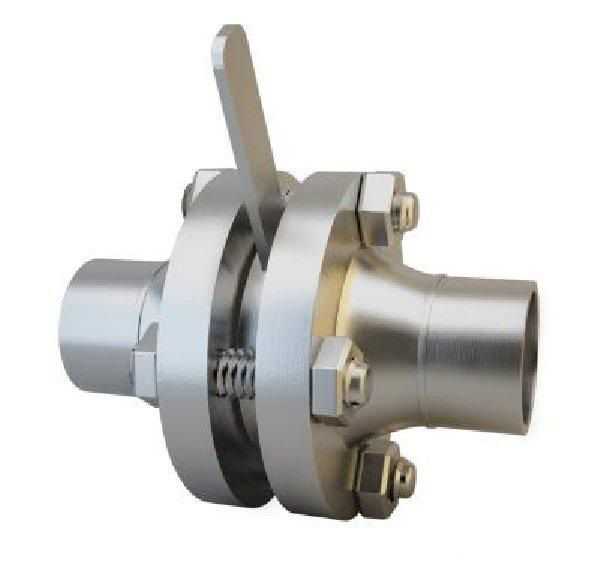

Конструкция устройства

Если говорить о конструкции этого приспособления, то оно имеет следующий вид. Внешний вид – это стальной диск, толщина которого равна 14 мм, а в середине имеется овальное отверстие. Кроме того, есть два штока, которые расположены диаметрально по отношению друг к другу. Они выводятся через боковые уплотнительные отверстия. При полном соединении этих элементов они частично закрывают овальное отверстие, находящееся внутри диска. К тому же эти штоки могут радиально перемещаться внутри шайбы.

Изменение положения этих деталей будет изменять и проходное сечение отверстия в диске. Если они полностью задвинуты, то есть закрыты, то сечение будет равно 5,5 мм. Если же полностью открыть эти части, то диаметр станет равен 18 мм. Установка дроссельной шайбы осуществляется между фланцами. Также важно отметить, что есть возможность ограничить передвижение штоков, если опломбировать деталь. К тому же такие приспособления дополнительно снабжаются ключами для регулировки сечения.

Назначение устройства

Основное предназначение регулируемой дроссельной шайбы – это наладка системы теплоснабжения. Отличительной чертой стало то, что монтаж таких приспособлений позволил изменять характеристики тепловой сети без ее разгерметизации. Такой тип шайбы позволяет изменять, а также фиксировать свою пропускную способность.

Если сравнивать характеристики и применение этого агрегата с другими, то он полностью аналогичен такому прибору, как ручной балансировочный клапан MSV-F2. Единственная разница между ними в том, что шайбу не получится использовать в качестве запорной арматуры.

Важно отметить, что после того как в тепловую систему устанавливают такие шайбы, общий расход в них снижается в 1,5-3 раза. Благодаря этому возможно уменьшить количество эксплуатируемых насосов на станции. Все это приводит к тому, что появляется возможность экономии электроэнергии, топлива и т. д. Изготавливается дроссельная шайба по чертежам.

Дроссельные шайбы.

Дроссельные шайбы

Шайбы для системы отопления, они же дроссельные шайбы вы можете заказать в Екатеринбурге по телефону  (343) 361-21-18, 220-86-44  сбросив заказ на E-mail:  или подьехав в гости в цех. Все в наличии.

Зачем нужны дроссельные шайбы?

Шайбирование тепловых сетей производится с целью распределить потоки теплоносителя между потребителями в соответствии с их потребностями. Без регулирования горячая вода от источника тепла большей частью поступает в здания, находящиеся вблизи котельной. Оставшийся небольшой объем воды направляется на периферию. Удаленным зданиям тепла не хватает, они мерзнут, тогда как в близлежащих зданиях наблюдается перетоп. Люди, открывая форточки, буквально отапливают улицу.

Чтобы этого не происходило, на ответвлениях тепловых сетей к зданиям устанавливаются ограничительные шайбы с калиброванным отверстием меньшего сечения, чем трубопровод. Благодаря этому появляется возможность увеличить объем теплоносителя для удаленных зданий.

Расчет шайб (размера отверстий) производится для каждого дома в зависимости от требуемого количества тепла. Положительный результат от шайбирования тепловых сетей может быть получен только в случае 100 % охвата всех зданий, присоединенных к тепловой сети. Параллельно с шайбированием необходимо привести в соответствие работу насосов в котельной с гидравлическим сопротивлением тепловой сети и.

Эффект от установки шайб

После установки шайб расход теплоносителя по трубопроводам тепловой сети снижается в 1,5-3 раза. Соответственно и количество работающих насосов в котельной также уменьшается. Отсюда возникает экономия топлива, электроэнергии, химреагентов для подпиточной воды. Появляется возможность повысить температуру воды на выходе из котельной. Подробнее о наладке наружных тепловых сетей и составе работ см…..Здесь надо дать ссылку на раздел сайта «Наладка тепловых сетей»

Шайбирование необходимо не только для регулирования наружных тепловых сетей, но и для системы отопления внутри зданий. Стояки системы отопления, находящиеся дальше от теплопункта, расположенного в доме, получают горячей воды меньше, здесь в квартирах холодно. В квартирах, расположенных близко к теплопункту, жарко, так как теплоносителя к ним поступает больше. Распределение расходов теплоносителя по стоякам в соответствии с требуемым количеством тепла осуществляется также с помощью расчета шайб и их установки на стояках.

Этапы шайбирования системы отопления

Первый этап

• Обследование магистральных трубопроводов системы отопления в подвале и на чердаке (при его наличии)
• Составление исполнительной схемы системы отопления с указанием диаметров трубопроводов, их длин, мест размещения арматуры (при отсутствии проекта)
• Сбор данных о температуре внутреннего воздуха в квартирах с уточнением в каких квартирах тепло, в каких – холодно
• Анализ причин неудовлетворительной работы системы отопления, выявление проблемных стояков (квартир)

Второй этап

• Гидравлический расчет системы отопления, расчет шайб
• Разработка рекомендаций по улучшению работы теплопункта, системы отопления
• Установка регулирующих шайб на стояках (эту работу может проводить заказчик самостоятельно)

Третий этап

• Проверка выполнения рекомендованных мероприятий
• Анализ нового установившегося режима после шайбирования системы отопления
• Корректировка размера шайб в местах, где не достигнут требуемый результат (расчетным путем)
• Демонтаж шайб, требующих корректировки, установка новых шайб

На внутренних системах отопления шайбы можно устанавливать и зимой и летом. Проверять их работу – только в отопительный сезон.

Затраты на шайбирование

Затраты на шайбирование невысоки – это стоимость самих шайб и их монтажа на стояках.

Монтаж это не наша тема.

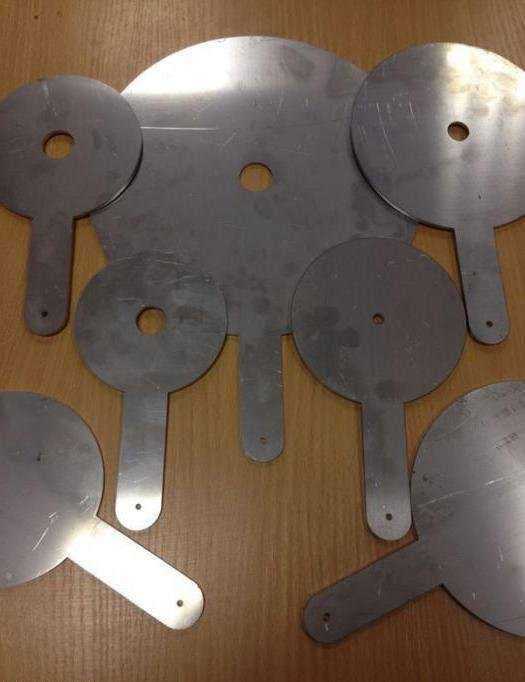

Дроссельная шайба Екатеринбург, производство крупных шайб, дроссельные шайбы, производство шайб, шайба дроссельная купить , шайба дроссельная цена, дроссельная шайба +на отопление, шайба дроссельная прайс, изготовители дроссельных шайб регулировочные шайбы, диафрагма дросселирующая

Зачем трубам «шайбы»?

В СТК объяснили суть процесса регулировки тепловых систем.

В этом году технологический процесс «шайбирования» приобрел новый оттенок — политический. Депутаты городской Думы, входящие во фракцию «Единой России», с целью привлечения к себе внимания, предприняли несколько рейдов, в ходе которых, особо не вникая в тонкости запуска тепла в условиях изменившихся  технических требований, попытались оценить деятельность Администрации и, даже выставить «неуд» за вход города в отопительный сезон действующему мэру.

«Городские вести» активно участвовали в депутатских рейдах, но за ответами на вопросы которые возникли у журналистов в ходе этих мероприятий, редакция, в отличие от депутатов, решила обратиться к начальнику производственно технического отдела СТК Андрею Судницыну.

— Андрей Сергеевич, в чем суть регулировки системы, и почему этот процесс требует таких больших сроков?

— В ходе наладки готовность системы к бесперебойной работе определяет наладчик с учетом перепада давления, сравнимого с крутизной ледяной горки. По пологой горе салазки едут медленно, а по крутой — быстро. Перепад в 5 метров водяного столба на системе отопления — это хороший перепад, большой, сравним с крутой горкой, и, как следствие, вода идет достаточно быстро. Когда перепад 1 метр, вода идет медленно и нагрев хуже. Вот наладчик и определяет оптимальный наклон «ледяной горки», при котором будет происходить нормальный процесс теплообмена.

— Как учитывается изношенность тепловых магистралей при регулировке системы?

— У нас сейчас системный кризис по инженерным сетям. 20 лет в ремонт и замену сетей вкладывались средства по остаточному принципу, в результате, имеем то, что имеем. Шероховатость труб, образовавшаяся с годами, учтена при расчете гидравлического режима. Также предусматривается степень износа внутридомовых систем отопления.

— Какова конечная цель наладки тепловых сетей?

— Задача состоит в том, чтобы обеспечить предоставление качественной услуги теплоснабжения и горячего водоснабжения населению. В каждом доме, согласно нормативам и нашим климатическим особенностям, должно быть не ниже 20 градусов внутри помещения. В этом и состоит качественная услуга. Если в одних домах +15 градусов, а в других +25 и открыты настежь окна — то это непорядок: потребители с низкой температурой платят за тех, кто перегревается. Везде должна быть одинаковая температура.

— Какую роль в процессе перераспределения теплофиката играют дроссельные шайбы?

— У каждого здания есть расчетная тепловая нагрузка, в соответствии с которой должно быть подано определенное количество теплоносителя. И эта шайба, диаметр отверстия которой определяется гидравлическим расчетом системы, позволяет дать в дом то количество теплоносителя, которое рассчитано по тепловой нагрузке этого здания. В результате температура в помещениях должна быть 20 градусов. Мы сейчас достигли взаимопонимания с городскими властями и с УК. Стали вести работы, которые давно необходимо было воплотить в жизнь. Это не мы придумали. Есть Федеральный закон №190 «О теплоснабжении», в котором прописано, кто и что должен делать. Преимущества данной технологии — тепло по городу будет распределено равномерно, в соответствии с тепловой нагрузкой, и не должно быть участков, которые мерзнут. Как показал гидравлический расчет, пропускная способность городских сетей до самой последней точки вполне достаточна.

— У первоуральцев возникают претензии к качеству горячего водоснабжения. Что компания предпринимает для исправления ситуации?

— В прошлом году поставили на всех тепловых пунктах, где есть система приготовления воды для горячего водоснабжения, импортные регуляторы температуры, чтобы подаваемая в дома горячая вода соответствовала санитарным нормам по температуре. Очень дорогая акция, но компания пошла на это. Сейчас мы ставим на некоторых теплопунктах насосы, которые позволят улучшить циркуляцию теплоносителя. Есть районы в городе, расположенные на горках, там наличие такого насоса жизненно необходимо. Что касается качества воды, то мы ее получаем от «Водоканала», ничем ее не обрабатываем, кроме нагрева, так что все претензии по цветности и запаху — не к нам.

Установка — дроссельная шайба

Cтраница 3

Это привело к необходимости установки дроссельных шайб на всех котельных змеевиках подобно тому, как это делалось в котлах с многократной принудительной циркуляцией, а также к применению промежуточных коллекторов, устанавливаемых на отдельных участках поверхностей нагрева. Установка дроссельных шайб, изменяя гидравлическое сопротивление витков ( см. гл. XVI), дает возможность путем подбора соответствующих сечений для прохода воды обеспечить выравнивание ее расходов по отдельным виткам.  

Дроссельные шайбы могут быть установлены на подающем или обратном теплопроводе или на обоих теплопроводах. При установке дроссельных шайб на вводе системы отопления их следует устанавливать: на подающем трубопроводе — при значительном давлении в нем, на обратном трубопроводе — при незначительном давлении в нем с целью создания подпора в системе отопления. Не рекомендуется устанавливать дроссельные шайбы диаметром менее 2 5 мм.  

После пятиминутной продувки закрываются краны 2, бис и 5 и начинается подъем давления в корпусе нагнетателя до давления в коллекторе.

5.3 Расчет дросселирующих шайб

Благодаря установке дроссельной шайбы диаметром 20 мм после крана 4 давление выравнивается плавно в течение 3 мин. При этом необходимо следить за работой и температурой нагнетателя и за оборотами турбины.  

Это достигается повышением сопротивления экономай-зерного участка, для которого оно растет почти пропорционально квадрату расхода. Сопротивление увеличивают установкой дроссельных шайб на входе в каждую парообразующую трубу либо уменьшением диаметра экономайзерных труб, получая ступенчатый виток.  

Затем рассчитывают отдельные ответвления. Уравнивание производят путем установки дроссельных шайб или отрезка трубы меньшего диаметра.  

Циркуляционные контуры выполняются как из горизонтальных, так и из вертикальных труб с подъемным и опускным движением, причем отдельные контуры могут быть неодинаковой длины. Однако сопротивление их посредством установки дроссельных шайб соответствующих диаметров подбирается таким, чтобы оно отвечало тепловосприятию контура.  

Выполняя роль дроссельных шайб, последние делают гидродинамическую характеристику устойчивой. В этом случае отпадает необходимость в установке дроссельных шайб. Для уменьшения тепловой развер-ки внутренний диаметр испарительных труб выбирают сравнительно большим ( 50 мм), что позволяет конструировать экраны с малой шириной ленты.  

Котлы новой серии рассчитываются для условий работы при начальной температуре газов до 650 С. Равномерная циркуляция воды между параллельными змеевиками достигается установкой уравнительных дроссельных шайб диаметром 8 мм. При необходимости котлостроительные заводы изготовляют дополнительные предвключенные испарительные секции, и в этом случае котлы-утилизаторы при совместной работе с испарительным охлаждением могут быть использованы при начальной температуре газов до 850 С. Работа предвключенных секций проверена на котлах типов КУ-80 и КУУ-80 и показала вполне удовлетворительные результаты.  

Полученные критические размеры дроссельных шайб сравним с имеющимися в литературе опытными данными. По материалам Л. К. Рамзина находим, что для СППН-200 / 35 при установке дроссельных шайб dm8 мм колебания не прекратились, а при с.  

У котлов с давлением более 0 8 МПа ( 8 кгс / см2) на каждом продувочном, дренажном трубопроводе, а также трубопроводе отбора проб воды ( пара) должно быть установлено не менее двух запорных органов либо один запорный и один регулирующий. У котлов с давлением более 10 МПа ( 100 кгс / см2) на этих трубопроводах, кроме того, допускается установка дроссельных шайб. Для продувки камер пароперегревателей допускается установка одного запорного органа. Условный проход продувочных трубопроводов и установленной на них арматуры должен быть не менее. МПа ( 140 кгс / см2) и не менее 10 мм для котлов давлением 14 МПа ( 140 кгс / см2) и более.  

У котлов с давлением более 0 8 МПа ( 8 кгс / см2) на каждом продувочном, дренажном трубопроводе, а также трубопроводе отбора проб воды ( пара) должно быть установлено не менее двух запорных органов либо один запорный и один регулирующий. У котлов с давлением более 10 МПа ( 100 кгс / см2) на этих трубопроводах, кроме того, допускается установка дроссельных шайб. Для продувки камер пароперегревателей допускается установка одного запорного органа. Условный проход продувочных трубопроводов и установленной на них арматуры должен быть не менее 20 мм для котлов давлением до 14 МПа ( 140 кгс / см2) и не менее 10 мм для котлов давлением 14 МПа ( 140 кгс / см2) и более.  

Страницы:      1    2    3    4

Расчет дроссельной шайбы

Похожие статьи

shtyknozh.ru

Расчет дроссельной шайбы | Дроссельная шайба на отопление

        Здравствуйте, друзья! В этой статье я писал, что не являюсь сторонником установки дроссельных диафрагм, или по другому шайб. Ведь шайба не регулирует, она лишь ограничивает расход. Однако бывают при центральном теплоснабжении такие случаи и варианты, когда без установки шайбы просто не обойтись. Вот, например, конкретный случай, давление на вводе в здание довольно большое, больше 10 кгс/см2.

       Конечно, в тепловом пункте стоит регулятор давления, но дело в том, что этот регулятор давления работает только в определенном диапазоне по давлению. Как только перепад давлений превышает допустимый, регулятор давления может войти в режим кавитации, что крайне нежелательно. Поэтому, в этом случае поможет установка шайбы, не будем же мы ставить еще один регулятор давления. Итак, как же считается диаметр дроссельной диафрагмы (шайбы) ?

        На мой взгляд, лучше всего расчет дроссельной диафрагмы описан в СП 41-101-95 «Проектирование тепловых пунктов». Также можно посмотреть этот расчет в книге, авторы — В.И. Манюк, Я.И.Каплинский и др. «Наладка и эксплуатация водяных тепловых сетей». В принципе, расчет несложный, и состоит из одной формулы. Диаметр отверстия дроссельных диафрагмы d, мм, определяется по формуле:

где G — расчетный расход воды в трубопроводе, т/ч;
ΔH — напор, гасимый дроссельной диафрагмой, м.
Минимальный диаметр отверстия дроссельной диафрагмы должен быть не менее 3 мм.

       В этой формуле расчетный расход воды G, т/ч берем из проектной документации, либо из договора теплоснабжения. Напор, который гасится (дросселируется) в шайбе, находим как разность между располагаемым напором, или по другому перепадом давлений между подачей и обраткой на вводе, и гидравлическим сопротивлением системы. Гидравлическое сопротивление системы – это сумма всех гидравлических потерь давления в системе. Обычно эта в пределах от 0,5 до 1,2 метров водяного столба. Но в любом случае лучше, если эта цифра у вас есть под рукой, берется она из проектной документации. Мою программу для расчета диаметра дроссельной диафрагмы (шайбы) в формате Exel можно скачать здесь:

Расчет шайбы

Буду рад комментариям к статье.

teplosniks.ru
