Шкаф управления и регулирования – Шкаф частотного регулирования

Содержание

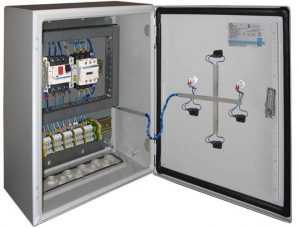

Шкаф частотного регулирования

Шкафы частотного регулирования применяются в системах управления различным электротехническим оборудованием. Большинство таких систем имеют в своем составе электродвигатель, который включается и выключается по заданной программе. Если двигатель будет включен мгновенно, это может вызвать его преждевременный выход из строя. Причиной тому являются повышенные механические, электрические нагрузки. Эти нагрузки еще более усиливаются, если двигатель работает в сложных условиях. Например, в системах управления насосами, насосными станциями из-за быстро включения мотора возможен гидроудар, который вреден не только двигателю, но и системе трубопроводов. Для исключения негативных последствий такого включения, используются шкафы частотного регулирования.



Основным элементов шкафа управления, регулирования является частотный преобразователь, или преобразователь частоты. Он представляет собой промежуточное звено между источником питания, электродвигателем. При получении команды на включение, он плавно наращивает частоту вращения ротора до того момента, пока двигатель не выйдет на рабочий режим. При выключении происходит обратный процесс плавного снижения частоты до нулевого значения.



Еще одна задача частотных преобразователей заключается в изменении режимов работы электродвигателя в процессе эксплуатации. Включение и выключение – это две простейшие операции, которые может выполнять данный модуль. Однако этим его применение не ограничивается. Во многих случаях требуется изменить работу электродвигателя (например, уменьшить перекачку воды, но не останавливать ее совсем). В такой ситуации на помощь приходит преобразователь частоты, который при получении команды от контроллера переводит двигатель в другой режим работы.


Применение шкафов частотного регулирования

Шкафы управления и регулирования широко используются в различных отраслях промышленности, в сельском хозяйстве, а также для нужд городского хозяйства или для частных задач. Они рассчитаны на подключение потребителей мощностью от нескольких Вт до тысяч кВт и способны решать любые задачи по обеспечению работы электродвигателей. Использование частотных преобразователей помогает снизить потребление электроэнергии в среднем на 10%, продлить ресурс оборудования.

Наиболее часто шкафы частотного регулирования используются в следующих системах:

  • Управление насосами и насосными станциями;
  • котлом;
  • клапанами, задвижками и иной запорной арматурой;
  • системой вентиляции;
  • системой кондиционирования;
  • промышленным миксером;
  • подъемными механизмами;
  • системой пожаротушения и т.д.

Состав шкафов управления и регулирования

Современные шкафы частотного регулирования представляют собой сложную конструкцию, выполненную на основе высокотехнологичных приборов автоматики и электротехники.Основой служит металлический корпус защищенного исполнения, внутри которого располагается остальное оборудование. Оно включает в себя средства коммутации, управляющий контроллер, преобразователь частоты, приборы для учета электроэнергии и автоматы защиты и УЗО. Для удобства работы оператора на передней панели шкафа располагаются органы индикации. Кроме того, там же могут быть размещены кнопки, переключатели для ручного управления. Хотя шкаф и должен работать в автоматическом режиме, иногда требуется вмешательство человека для нормального функционирования системы.


Заказ шкафов частотного регулирования

В компании «Handy Automation» вы можете заказать различные модели. Мы выполняем весь перечень работ, начиная от проектирования, и заканчивая проведением пусконаладочных работ. Наши шкафы комплектуются качественными частотными преобразователями от ведущих мировых или отечественных производителей.







Вашему вниманию мы предлагаем несколько готовых решений из нашего каталога, однако если вы не найдете нужный вам шкаф, мы готовы разработать отдельный проект по вашему заданию. На всю нашу продукцию распространяется гарантия, после завершения которой вы можете подписать с нами договор на дальнейшее обслуживание системы.

Обратиться в Handy Automation

handyautomation.ru

Шкафы управления промышленного назначения | Компания АДЛ

Компания АДЛ является производителем шкафов управления «Грантор» типа АЭП для электродвигателей насосов, вентиляторов, запорной и регулирующей арматуры, шкафов АВР, распределительных и вводных панелей «Грантор Селект».

Стандартная линейка шкафов управления «Грантор» состоит из следующих серий: шкафы управления с релейным регулированием, включая модификацию с мягкими пускателями; шкафы управления с частотным регулированием; шкафы управления по уровням для насосов дренажных и канализационных систем; шкафы управления насосами спринклерных и дренчерных систем пожаротушения; шкафы управления электрифицированными задвижками; шкафы управления тепловыми пунктами; шкафы комплексной автоматизации систем и технологических процессов.

Модификации шкафов управления и дополнительные устройства

  • Автоматический ввод резервного питания
  • Диспетчеризация
  • Внешние подключения управления шкафом
  • Внешние подключения управления электродвигателем
  • Общие опции

В конце 2002 года мы открыли линию по производству шкафов управления «Грантор» для управления группой электродвигателей. Это было связано с возрастающими требованиями рынка к устройствам управления, работающим полностью в автоматическом режиме. Сегодня уже можно с уверенностью говорить об устойчивой тенденции внедрения систем автоматического управления с энергосберегающими технологиями в различные области промышленности и коммунального хозяйства. Они несомненно позволяют не только снизить расход электроэнергии и затраты на техническое обслуживание той или иной системы, но и, если речь идет о шкафах управления, комплексно решать еще целый ряд задач, связанных с контролем, управлением и защитой электродвигателей.

Выбор оборудования всегда связан с определенной сложностью, потому что необходимо учитывать несколько параметров: технические характеристики, алгоритм работы, цена, качество, срок службы, комплектация.

Шкаф управления — комплектное устройство управления, включающее в себя силовые коммутационные аппараты, устройства защиты, преобразователи частоты, устройства плавного пуска, программируемые логические контроллеры и др. Согласно правилам устройства электроустановок (ПУЭ) для подключения электродвигателя насоса в сеть необходимо установить устройство, обеспечивающее защиту сети от короткого замыкания (например, автоматический выключатель или плавкие предохранители). Для обеспечения безопасности необходимо также устройство видимого разрыва цепи (например, рубильник или автоматический выключатель). Шкаф, снабженный этими устройствами, а также устройствами, обеспечивающими дополнительные защиты (например, тепловая, от перегрузки по току, от перенапряжения или пониженного напряжения, контроль фаз и т. д.), будет называться комплектным устройством управления. К таким устройствам относятся все стандартные модели шкафов управления «Грантор».

Принцип действия щитового оборудования

Основной принцип действия шкафов управления основан на непрерывном отслеживании изменений параметров системы и выборе оптимальных режимов работы электродвигателей. Управление шкафами может осуществляться в ручном или автоматическом режимах. Применение шкафа управления позволяет во многих случаях снизить потребление электроэнергии, защитить электродвигатели от недопустимых и нежелательных режимов работы, и, как следствие, продлить срок их эксплуатации на объекте. Хотелось бы подчеркнуть, что использование подобного шкафа управления позволяет достичь наилучших результатов, особенно, если мы имеем дело с популярными в последнее время многонасосными системами.

Многофункциональность и надежность шкафов управления «Грантор» обеспечивается тем, что их основой является качественное электрооборудование ведущих европейских производителей для управления и защиты электродвигателей шведской фирмы Emotron и испанской фирмы Fanox. Широкие функциональные возможности преобразователей частоты шведской фирмы Emotron серии FDU 2.0 позволяют во многих случаях избежать применения дополнительных устройств, таких как контроллеры, т. к. большинство функций по управлению и защите выполняет сам преобразователь. Он также может обеспечить защиту от «сухого» хода насосов и существенно снизить расход электроэнергии при работе насосов с небольшой нагрузкой. Преобразователь самостоятельно решает, когда необходимо включить дополнительный или резервный насос, и выдает соответствующий сигнал на релейнокоммутационную аппаратуру.

Российское производство щитового оборудования

Шкафы управления «Грантор» собираются на заводе АДЛ в Коломне из комплектующих ведущих европейских производителей. При необходимости стандартные проектные решения дорабатываются в соответствии с требованиями заказчика. 100% электрошкафов проходят испытания на электробезопасность и функциональность.

Сервисное и техническое сопровождение

Шкафы управления производства компании АДЛ поставляются через широкую сеть дистрибьюторов в регионы России. На территории страны расположено 35 сервисных центров. Оборудование сертифицировано и имеет всю необходимую разрешительную документацию.

Планы на ближайшее время

В планы на ближайшее время входит дальнейшее развитие собственного производства, внедрение энергосберегающих технологий в области ЖКХ и строительства, расширение поставок высокоэффективного оборудования в индустриальный сектор, что будет способствовать развитию и росту отечественной промышленности.

adl.ru

Шкафы управления Грантор АЭП – официальный сайт производителя

Шкафы управления Грантор АЭП – официальный сайт производителя

Обратная связь

УПП: Да / Кол-во насосов: 3 / Насосы подпитки: Да / Iмин, А: 10-85 / Iмакс, А: 16-100 / Мощность, кВт: 7,5-55

от 307 861 Р

3.319952086713e17 307861 RUB

УПП: Да / Кол-во насосов: 2 / Насосы подпитки: Нет / Iмин, А: 10-85 / Iмакс, А: 16-100 / Мощность, кВт: 7,5-55

от 287 655 Р

1.6734717835464e17 287655 RUB

УПП: Да / Кол-во насосов: 3 / Насосы подпитки: Да / Iмин, А: 1,6-85 / Iмакс, А: 2,5-100 / Мощность, кВт: 0,75-55

от 216 364 Р

8.4348376186813e16 216364 RUB

УПП: Да / Кол-во насосов: 2 / Насосы подпитки: Нет / Iмин, А: 1,6-85 / Iмакс, А: 2,5-100 / Мощность, кВт: 0,75-380

от 198 233 Р

4.2511581598154e16 198233 RUB

Пожаротушение / УПП: Да / Кол-во вентиляторов: 1 / Iмин, А: 0,1-45 / Iмакс, А: 6-55 / Мощность, кВт: 2,2-30

от 59 031 Р

2.1255790799077e16 59031 RUB

Управление по уровню / УПП: Нет / Кол-во насосов: 2 / Iмин, А: 6 / Iмакс, А: 15,5 / Мощность, кВт: 7,5

от 38 541 Р

168696752373630 38541 RUB

Частотное регулирование (ПЧ на каждый двигатель) / УПП: Нет / Кол-во насосов: 2 / Iмин, А: 0,63-17 / Iмакс, А: 2,5-25 / Мощность, кВт: 0,75-11

от 106 477 Р

84348376186816 106477 RUB

Частотное регулирование (1 ПЧ) / УПП: Нет / Кол-во насосов: 2 / Iмин, А: 0,63-20 / Iмакс, А: 1-25 / Мощность, кВт: 0,37-11

от 80 860 Р

21087094046704 80860 RUB

УПП: Нет / Iмин, А: 0,1 / Iмакс, А: 16-110

от 44 101 Р

10543547023352 44101 RUB

Релейное регулирование / УПП: Да / Кол-во насосов: 3 / Iмин, А: 0,4-85 / Iмакс, А: 0,63-100 / Мощность, кВт: 0,25-55

от 103 365 Р

5271773511676 103365 RUB

Релейное регулирование / УПП: Нет / Кол-во насосов: 3 / Iмин, А: 0,4-80 / Iмакс, А: 0,63-100 / Мощность, кВт: 0,25-45

от 69 001 Р

2635886755838 69001 RUB

Релейное регулирование / УПП: Да / Кол-во насосов: 2 / Iмин, А: 0,4-85 / Iмакс, А: 0,63-100 / Мощность, кВт: 0,25-55

от 77 312 Р

658971688960 77312 RUB

Релейное регулирование / УПП: Нет / Кол-во насосов: 1 / Iмин, А: 0,1-80 / Iмакс, А: 6-100 / Мощность, кВт: 2,2-55

от 29 522 Р

329485844480 29522 RUB

Релейное регулирование / УПП: Да / Кол-во насосов: 1 / Iмин, А: 0,4-85 / Iмакс, А: 0,63-100 / Мощность, кВт: 0,25-55

от 35 457 Р

164742922240 35457 RUB

Частотное регулирование (ПЧ на каждый двигатель) / УПП: Нет / Кол-во насосов: 3 / Iмин, А: 0,63-88 / Iмакс, А: 2,5-109 / Мощность, кВт: 1,1-55

от 342 853 Р

82371461120 342853 RUB

Частотное регулирование (ПЧ на каждый двигатель) / УПП: Нет / Кол-во насосов: 2 / Iмин, А: 25-88 / Iмакс, А: 30-109 / Мощность, кВт: 15-55

от 320 653 Р

41185730560 320653 RUB

Частотное регулирование (1 ПЧ) / УПП: Да / Кол-во насосов: 3 / Iмин, А: 0,63-88 / Iмакс, А: 1-100 / Мощность, кВт: 0,37-55

от 211 848 Р

20592865280 211848 RUB

Частотное регулирование (1 ПЧ) / УПП: Да / Кол-во насосов: 2 / Iмин, А: 0,63-88 / Iмакс, А: 1-100 / Мощность, кВт: 0,37-55

от 181 601 Р

5148216320 181601 RUB

УПП: Нет / Кол-во насосов: 3 / Насосы подпитки: Нет / Iмин, А: 1,6-80 / Iмакс, А: 2,5-100 / Мощность, кВт: 0,75-45

от 202 100 Р

643527040 202100 RUB

УПП: Нет / Кол-во насосов: 3 / Насосы подпитки: Да / Iмин, А: 0,5-80 / Iмакс, А: 4-100 / Мощность, кВт: 0,75-55

от 170 176 Р

321763520 170176 RUB

Сообщение об ошибке реквизитов

Отправить

adl.ru

Комплектные шкафы управления

Шкафы управления предназначены для распределения получаемой энергии от источника питания, а также для выполнения прямых функций по управлению работой подключенного к ним оборудования. Они значительно облегчают работу персонала, выполняя большинство задач в автоматическом режиме. Входящее в их состав защитное оборудование продлевает срок службы подключенных систем и делает безопасной их эксплуатацию.

Виды комплектных шкафов управления

Базовые принципы построения у всех шкафов управления и автоматики одинаковые. В зависимости от подключаемого оборудования, в состав таких шкафов дополнительно входит комплектная автоматика различного назначения. Самыми популярными комплектными шкафами управления являются следующие:

  • Шкаф управления вентиляцией. Входит в состав общей системы жизнеобеспечения предприятия, и отвечает за координацию работы вентиляторов и управление заслонками. Система может работать в ручном, дистанционном или автоматическом режимах
  • Шкаф управления дымоудалением. Похож на шкаф управления вентиляцией, с той лишь разницей, что вентилятор этой системы большей частью бездействует. Он намного мощнее, чем другие вентиляторы, и включается только во время пожара для быстрого удаления дыма из помещения. Срабатывание вентилятора дымоудаления и открытие защитных заслонок происходит либо по команде от датчиков пожара, либо вручную при помощи рубильников на передней панели шкафа



  • Шкаф управления насосом и насосной станцией. Распределяет нагрузку между насосами, повышая их ресурс и экономя электроэнергию. Возможно программирование системы таким образом, чтобы она подключала резервный насос в случае выхода из строя основного
  • Шкаф управления освещением. Может использоваться на любых объектах – от заводов с огромной территорией до небольшого склада с одним-двумя прожекторами. Обеспечивает включение осветительных приборов в темное время суток в автоматическом или ручном режимах. Приборы учета позволяют контролировать расход электроэнергии
  • Шкаф управления клапанами. Используется во всех системах, где есть клапаны, воздушные или водные. Это могут быть системы пожаротушения, дымоудаления, водоснабжения и т.д

Сфера применения комплектных шкафов управления не ограничена. Они используются на производствах, в сельском хозяйстве, жилых и административных зданиях, и вообще везде, где есть электрические приборы.

Функции комплектных шкафов управления

  • Плавный запуск и выключение электродвигателей при помощи частотных преобразователей. Также возможно написание алгоритма работы оборудования, согласно которому оно будет изменять режимы работы в течение суток без участия человека
  • Контроль параметров работы системы. В зависимости от ее назначения, это может быть температура воздуха, воды или масла; давление в трубах, скорость вращения валов и т.д. В случае обнаружения неисправности автоматика сигнализирует об этом оператору и принимает меры в соответствии с заложенной программой
  • Автоматический ввод резерва (АВР) в случае выхода из строя основного источника питания
  • Управление работой оборудования и передача параметров системы на пульт оператора

Варианты комплектации шкафов управления

Компания «Handy Automation» предлагает несколько типовых решений комплектных шкафов управления. Также мы можем изготовить оборудование по вашему проекту.

  • Только силовой блок и автоматика. Выгодный вариант для конструирования систем высокой мощности
  • Один или два частотных преобразователя, реакторы, контроллер, силовая и коммутационная аппаратура
  • Автоматика и промежуточные средства коммутации (реле). Применяется обычно при модернизации существующих систем
  • Органы управления могут располагаться либо на передней панели шкафа (ручное управление), либо осуществляться удаленно с помощью пульта оператора (дистанционное управление). Возможен комбинированный вариант

handyautomation.ru

Шкаф управления насосом с частотным преобразователем (схема)

Как уже много было сказано в технической литературе и применено на практике, наилучшее управление насосами и насосными станциями достигается путём грамотного применения частотных преобразователей.

Применение простейшей связки «двигатель-преобразователь» применимо только при строительстве небольших систем промышленно назначения. Но для работы более серьёзных агрегатов, таких как насосная станция, этого мало.

В таких случаях применяется шкаф управления насосом с частотным преобразователем.

Чем продиктовано требование?

Всё достаточно просто. При работе небольшого агрегата, который отвечает за какую-либо одну функцию, требования к самому качеству работы двигателя могут быть не так высоки. Но если электродвигатель трудится в системе гидроустановки или системе автономного отопления большого многоэтажного дома, то к стабильности и равномерности работы насоса предъявлены особые требования.

Рассмотрим работу насосной станции на базе примера силовой гидроустановки системы отопления многоэтажки.

Как известно, новейшие системы отопления высотных зданий построены на базе двухконтурных систем. Это означает, что горячая вода, подаваемая в техническое помещение дома, не прогоняется через все этажи, а поступает в первичный контур системы теплообменника. А вот та вода, которая содержится во вторичном контуре, при помощи насосной станции прогоняется по всем этажам.

Если за давление и аквапоток в первичном контуре отвечает поставщик тепла, то за второй контур отвечает насос. Посему, к поддержанию одинакового и равномерного давления в системе предъявляются высокие требования. Если насос будет работать не равномерно и тем более, допускать резкие пуски, то будет возникать сильный гидроудар в системе, что может привести к разрыву тепловой магистрали или срыву кранов.

Вот тут-то на помощь приходит шкаф управления гидронасосом на базе частотника. Именно он обеспечивает плавное и своевременное регулирование оборотов электрического двигателя, что в свою очередь, позволяет вовремя выравнивать давление в системе. При падении давления обороты электромотора повышаются пропорционально величине падения давления, а при стабилизации давления, обороты падают до установленного номинала.

Система работает автоматически за счёт работы датчиков давления и частотного преобразователя с программируемым управлением.

Помимо всего прочего, если электромотор используется в системе водоснабжения или работает с иной токопроводящей жидкостью, то шкаф в обязательном порядке оборудуется автоматами отключения питания и системой УЗО. Таким образом, этот агрегат становится абсолютно безопасным для человека.

Сферы применения шкафов управления на базе частотника

Шкаф управления с частотным (регулируемым) приводом может работать в производственных помещениях, цехах, общественных местах (помещениях), административных зданиях, развлекательных учреждениях, спортивных залах, клубах, вокзалах и прочих больших зданиях.
Могут применяться в отдельных тепловых пунктах системы городского парового отопления, в системе водоснабжения больших объектов и небольших сёл, в котельных.

Шкаф управления с преобразователем частоты обладает несколькими основными функциями:

  1. Поддерживает заданное настройками давление в системе подачи воды.
  2. Контролирует работу системы насосов. При прекращении работы основного насоса система может переключить работу на резервный.
  3. Контроль над попеременным включением и отключением насосов в системе, что позволяет распределить нагрузку на электродвигатели и даст время на проведение ТО.
  4. Позволяет переходить на ручное управление насосной станцией.
  5. Обеспечивает возможность удалённого управления насосами и подключение к пульту диспетчера.

К основным преимуществам применения шкафов управления электродвигателями на базе частотного преобразователя можно отнести:

  • Существенное понижение расхода электрической энергии.
  • Увеличение срока службы электрических двигателей, насосных узлов и систем трубопровода.
  • Максимально сниженный риск возникновения гидроударов в системе трубопроводов.
  • Облегчение работы персонала по обслуживанию насосов.
  • Уменьшение расходов на численность обслуживающего персонала.

Как правило, базовая комплектация такого шкафа управления содержит:

  1. АВР. Систему аварийного переход от основного источника питания к резервному.
  2. Частотный преобразователь. Позволяет осуществлять плавный пуск, регулирование давления, поддержание заданного давления за счёт показаний датчиков на выходе.
  3. Программируемый контроллер управления насосной станцией.
  4. Электромонтажные элементы, системы защиты (УЗО, автоматы отключения, и прочие).
  5. Панель управления и выводы сигнальных ламп.
  6. Опционально может иметь место и сетевой концентратор со стабилизатором напряжения. Он нужен для интеграции шкафа в диспетчерскую систему управления, а стабилизатор нужен для того, чтобы помехи в сети питания, которые возникают от работы частотника, не вывели из строя сетевой концентратор.

Такая комплектация, как правило, окупается в срок до двух лет. Может и раньше. Чем больше мощность насосной станции и чем больше она обслуживает площадей, тем быстрее окупается шкаф управления.

Дополнительно шкаф управления может обеспечивать:

  • Комплексную защиту работы и состояния электрических двигателей (за счёт контроля потребляемого тока, определения температуры обмоток), времени непрерывной работы.
  • Немедленный переход из автоматического режима в ручной с предоставлением полного контроля процесса работы оператору.
  • Управление микропроцессором, согласно данным сигналов датчиков перегрузки, давления, определения отсутствия воды в системе.
  • Автоматическую остановку насос, если пропала вода в системе (с выводом соответствующего сигнала на панель управления и/или передачу сигнала тревоги диспетчеру).
  • Остановка насосов при получении сигнала о перегреве или заклинивании крыльчатки насоса.
  • Также может быть остановлен при полном отсутствии сигнала (выход из строя датчика).
  • Остановка насосов при обнаружении короткого замыкания в обмотке или в системе питания станции.
  • Отключение питания двигателей, при обнаружении ошибочного подключения фаз. Система сможет автоматически включить питание, как только ошибка будет устранена.
  • Обеспечение автоматической взаимной подстраховки электродвигателей.
  • Отображение состояния каждого двигателя в системе. Сигнал может быть выведен как на панель управления, так и отправлен диспетчеру через сетевой интерфейс.
  • Выведение на панель управления сигнала об аварии самого частотника.
  • Попеременное программируемое управление двигателями, автоматическое назначение каждого из двигателей основным, по мере необходимости.
  • Установление запрета на пуск определённого двигателя, в работе которого обнаружена критическая ошибка (заклинивание ротора, перегрев, сильно завышенное потребление тока).
  • Защита корпуса по европейским стандартам безопасности (влага, температура, огонь).

Применение шкафов с частотным управлением позволило вывести системы управления насосными станциями на высокий технологичный уровень. Сегодня развитие диспетчерского управления гидронасосами позволяет десяти сотрудника диспетчерской управлять гидросистемой большого города, без ущерба качеству работы гидромагистралей и систем отопления.

Схема

Пример использования частотного преобразователя VFD-F

Система управления группой насосов.

Управление погружным насосом.

chistotnik.ru

Шкафы управления насосами

Шкафы автоматического управления насосами (ШАН) включают в себя большой ассортимент продукции, предназначенной для автоматического и ручного управления электродвигателями насосов. Они обеспечивают эффективную круглосуточную работу различных типов насосов и их надежную защиту.

  1. Назначение:

  • автоматическое и ручное управление электродвигателями насосов в системах водоснабжения, канализации, водоотведения, пожаротушения и др.
  • управление насосами по сигналам от датчиков уровня или давления, командам внешнего устройства, а также, кнопок управления.
  • защита двигателя насосов от перегрузок по току, коротких замыканий, сухого хода, попадания воды в масляную камеру и перегрева.
  • контроль непрерывной круглосуточной работы ШАН.
  • формирование и передача на ПУ извещений о неисправности электропитания или линии связи с электродвигателем, об отключении автоматического режима управления и о работе двигателя.
Технические характеристики:
  • Степень защиты оболочки от воздействия окружающей среды: IP31, IP54, IP65.
  • Габаритные размеры: в зависимости от комплектации:
  • Масса: в зависимости от комплектации
  • Предельная температура окружающей среды: +5С до +40С.
  • Номинальное напряжение электропитания: ~220/380В.
  • Количество источников электропитания: 1-2.
  • Количество управляемых электроприводов: 1-10.

Мы изготавливаем шкафы управления насосами самого разного исполнения

1. Прямой пуск (от 1 до 63А)

Прямой пуск от сети - простой, недорогой и самый оптимальный метод управления насосами с электродвигателями небольшой мощности, работающими без частых циклов «пуск/остановка». Двигатель насоса подключается непосредственно к источнику питания при номинальном напряжении.

2. Плавный пуск (от 10 до 300А)

Устройства плавного пуска применяются для:
  • плавного разгона и остановки двигателя;
  • уменьшения пускового тока;
  • согласования крутящего момента двигателя с моментом нагрузки.

Применение устройства плавного пуска обеспечивает ограничение скорости нарастания и максимального значения пускового тока от нуля до номинального значения в течение заданного времени. Это позволяет во время пуска удерживать параметры электродвигателя (ток, напряжение и т. д.) в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки. В конечном итоге правильно выбранное и настроенное устройство плавного пуска повышает показатели долговечности и безотказности электродвигателя и его привода.

3. Частотное регулирование от (1 до 200А)

Частотные преобразователи применяют для плавного регулирования скорости асинхронного электродвигателя за счет преобразования сетевого трёхфазного или однофазного переменного тока частотой 50 (60) Гц в трёхфазный или однофазный ток, частотой от 1 Гц до 800 Гц.

Частотное регулирование используется при необходимости поддержания заданного уровня и/или давления. ЧП может подключаться напрямую к датчику регулируемой величины.

4. Пожарное исполнение.

Применяется для управления насосами пожаротушения в автоматическом режиме и обеспечивает следующие функции:
  • контроль напряжения питания насосов.
  • контроль линии связи с электродвигателем на обрыв согласно ГОСТ Р 53325-2012.
Формируемые сигналы:
  • Авария питания
  • Насос включен
  • Насос выключен
  • Автоматический режим отключен
  • Неисправность

Светосигнальный индикатор «Авария» и звуковой оповещатель на лицевой панели шкафа обеспечивают свето- звуковую сигнализацию при возникновении внештатной ситуации.

Наша компания предлагает шкафы управления насосами в нескольких модификациях:
  1. Уличное исполнение (обогрев, двойной корпус).
  2. АВР.
  3. Управление программируемым логическим контроллером.
  4. Смс-оповещение.

Шкафы управления нашего производства подходят как для нового строительства, так и модернизации скважин, водозаборов, повысительных и канализационных насосных станций. Они обеспечивают получения максимальной эффективности и экономичности при эксплуатации оборудования.

Узлы коммутации и автоматики, используемые при сборке шкафов управления, обеспечивают автоматическое управление оборудованием с надежной защитой от токов короткого замыкания и перегрузок.

Мы предлагаем нашим клиентам шкафы управления насосами в бюджетной или стандартной комплектации, и шкафы повышенной надежности. Наличие собственной производственной базы позволяет обеспечить быстрое и качественное изготовление шкафов по ТЗ заказчика.

Шкаф состоит из металлического корпуса настенного исполнения и передней панели (двери) с элементами управления. На задней стенке корпуса установлена монтажная панель с размещенными на ней комплектующими.

При стандартном исполнении шкафа используются следующие комплектующие:
  • Контроллеры - ОВЕН, Siemens SIMATIC, Schneider-Electric Twido;
  • Программируемые реле – ОВЕН, Siemens LOGO!, Schneider-Electric Zelio;
  • Реле – Chint, Finder;
  • Автоматические выключатели – ABB, Schneider-Electric;
  • Преобразователи частоты –  Danfoss;
  • Устройства плавного пуска – Siemens;
  • Контакторы - Schneider-Electric;
  • Клеммы – Phoenix contact, Provento;
  • Светосигнальная арматура и кнопки управления – ABB, Schneider-Electric, Chint;

ksp-spb.com

Шкаф управления двигателем, частотное и релейное регулирование

Компания предлагает комплексные услуги по разработке, изготовлению и монтажу шкафов управления электродвигателями. На сегодняшний день нашими клиентами стали десятки компаний из разных отраслей промышленности, сельского хозяйства. Электродвигатели являются универсальным оборудованием, поэтому спрос на них очень высок.





Чтобы сделать работу оборудования автономной, не зависящей от обслуживающего персонала, применяется шкаф управления электродвигателями. Это сложное устройство, которое осуществляет непрерывный контроль параметров работы двигателя и, при необходимости, изменяет рабочие режимы.



Внедрение шкафов управления на производстве позволяет снизить расход эектроэнергии, упростить работу с оборудованием. Помимо этого, шкафы защищают оборудование от перегрузок, продлевают ресурс их работы благодаря рациональному использованию мощностей.



В состав шкафа управления входят один или несколько программируемых контроллеров, защитное оборудование, средства коммутации, преобразователи частоты для плавного запуска двигателя, вспомогательные элементы, которые зависят от конфигурации шкафа. Все перечисленные элементы устанавливаются в прочном металлическом корпусе.

Применение шкафов управления



Шкаф управления электродвигателем может использоваться в любой сфере, где установлено электротехническое оборудование. Вот несколько примеров внедрения этих шкафов:

  • Системы вентиляции, кондиционирования
  • Системы пожаротушения (шкаф управляет двигателями насосов, запорной арматуры)
  • Системы горячего, холодного водоснабжения (шкафы обеспечивают бесперебойную работу различных насосов: скважинных, циркуляционных, подпиточных, насосов для поддержания давления и других)
  • Системы канализации и дренажа
  • Для накопления воды в резервуарах, где двигатель включается и выключается при получении сигнала от поплавочного датчика и т.д.

Выбор шкафа управления зависит от многих характеристик системы, в которой он будет установлен. Также надо принимать во внимание условия окружающей среды. Таким образом, при проектировании шкафа нужно учитывать:

  • Напряжение питания подключаемых электродвигателей, их мощность
  • Номинальный ток электродвигателей
  • Количество питающих вводов
  • Вариант подключения насосов (постоянный или переменный)
  • Защитные характеристики корпуса шкафа
  • Характеристики автоматов защиты
  • Необходимость установки дополнительных элементов: частотных преобразователей, электросчетчиков и т.д.

Работу шкафа управления двигателем можно рассмотреть на примере системы водоснабжения, так как она встречается практически во всех жилых и промышленных зданиях. Прежде всего, для обеспечения потребителей в системе должно поддерживаться постоянное давление. Это давление обеспечивается насосами или насосной станцией, двигатели которых, в свою очередь, подключены к шкафу управления.



Если давление в системе слишком большое, контроллер через частотный преобразователь уменьшает обороты двигателя, и давление снижается до нужного уровня. Наоборот, при пониженном давлении шкаф управления увеличивает обороты двигателя, чтобы насосы работали мощнее.

Преимущества шкафов управления



По сравнению с ручным управлением электродвигателями, внедрение шкафов позволяет получить следующие преимущества:

  • Плавный запуск и выключение электродвигателей, что значительно снижает износ деталей
  • Увеличение функциональности системы
  • Снижение затрат на электроэнергию, другие ресурсы, а также на техническое обслуживание, ремонт установок
  • Продление срока службы оборудования за счет того, что шкаф управления не позволяет выходить ему на предельные режимы работы
  • Возможность управления системой в трех режимах: автоматическом, дистанционном и ручном. Последний вариант используется при авариях, а также для проверки работоспособности системы после ремонта или обслуживания
  • Повышенная надежность работы оборудования за счет применения качественных контроллеров, других элементов от ведущих мировых производителей

Для чего нужно частотное регулирование?

Одним из главных достоинств шкафов управления электродвигателями является наличие в них частотных преобразователей, устройств плавного запуска. Во время прямого пуска электродвигателей ток превышает номинальный примерно в 5-6 раз, что является основной причиной перегрева обмоток двигателя и преждевременного старения изоляции.



Это, в свою очередь, ведет к снижению ресурса оборудования и более раннему ремонту и техническому обслуживанию. Устройства плавного запуска снижают потребление электроэнергии, хотя пусковой ток и в этом случае будет превышать номинальный. Тем не менее, нагрузка на оборудование и сеть будет меньше, что, в конечном итоге, продлит срок службы двигателя.



Что касается частотных преобразователей, то они нужны для управления скоростью вращения электродвигателя. Очень удобен тот факт, что скорость можно изменять не ступенчато, а плавно, то есть добиваться оптимальных значений вращения.



Благодаря этому экономится электроэнергия и снижается нагрузка на электрические сети. Управляются частотные преобразователи контроллерами, которые работают либо по заложенному алгоритму, либо на основе анализов данных от датчиков в системе.



Еще больше повысить эффективность работы двигателя можно за счет так называемого каскадного включения. В сочетании с частотными преобразователями, эта технология позволяет использовать мощности наиболее выгодно. Каскадное включение применяется в системах водоснабжения, где используется несколько насосов.



Чтобы поддерживать минимальный напор воды в трубах, можно включить только один насос, в то время как остальные будут «отдыхать». Но если потребуется увеличить давление, контроллер приводит в действие остальные насосы, равномерно распределяя нагрузку между ними. Применение нескольких насосов малой мощности более выгодно, чем использование только одного мощного насоса.

Релейное регулирование



Если очень точное поддержание оборотов не требуется, шкаф управления электродвигателем может строиться по принципу релейного регулирования. Включение и выключение оборудования производится, минуя частотные преобразователи.



Все, что для этого нужно – это установить в систему реле давления. Их принцип действия очень прост: при падении давления ниже определенного уровня реле запускает насосы, а при его превышении – отключает. Таким образом, сам насос или насосная станция имеют только два режима: либо находятся в выключенном состоянии, либо работают на полную мощность.



Минусом такого шкафа управления электродвигателем является повышенная нагрузка на оборудование. В частности, в системах водоснабжения элементы системы будут регулярно испытывать гидроудар. Впрочем, для электродвигателей малой мощности подобные перегрузки не являются критичными, поэтому релейное регулирование нашло свое применение во многих отраслях промышленности, а также в быту.



Однако при увеличении мощности броски давления будут ощущаться все сильнее, поэтому для больших, ответственных систем необходимы более сложные шкафы управления электродвигателями.

handyautomation.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
