3 вида, особенности и применение

Гофрированный шланг — одна из разновидностей труб для организации мягких трубопроводов. Slang (нидерланд.) или Schlange (нем.) — змея. Шланг, действительно, внешне напоминает змею — длинное извилистое устройство полое внутри, которое служит для транспортировки жидкости, газа и других веществ.

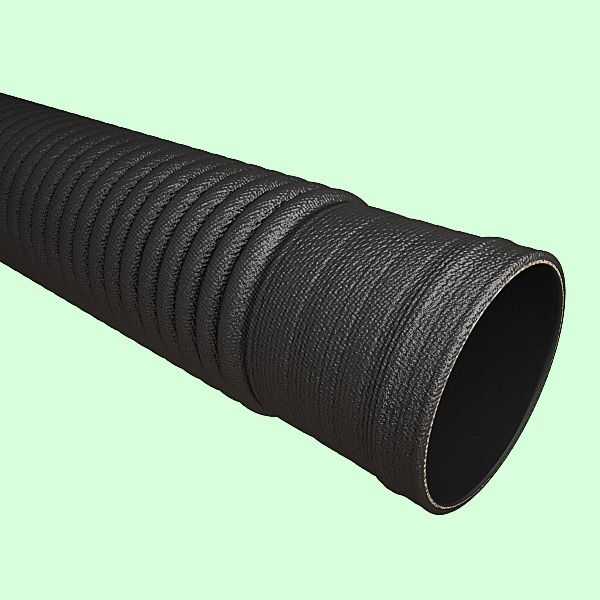

Гофрированная ПНД труба

Свойства гофрированных шлангов

В отличие от гладких труб гофротрубы гибкие и пластичные, поэтому их можно прокладывать в тех магистралях, где требуется множество поворотов и изгибов.

При этом прочные, этим они обязаны наличию ребер жесткости — гофр, которые формируются с помощью особого прокатного оборудования.

Трубы можно гнуть без потери прочности, при этом не нужно использовать какие-либо приспособления.

Такие трубы можно использовать для подземных магистралей, наличие гофрированной поверхности легче укладывать в грунте, где имеются рельефные перепады.

Часто имеет гладкую внутреннюю поверхность, что позволяет беспрепятственно пропускать содержимое труб к месту назначения.

Гибкие трубы транспортируются в бухтах, длина шлангов при этом до 50 м, что делает возможным устройство трубопровода даже очень большой протяженности.

Гофрошланги изготавливают из металла или пластика. При этом металлические гофрированные изделия по весу легче гладких труб из металла, что является несомненным преимуществом, поскольку облегчает не только транспортировку, но и монтаж.

Виды гофрированных труб и их применение

Материал изготовления определяет эксплуатационные характеристики труб, имеют свои преимущества, особенности и условия применения.

Виды гофротруб	Особенности	Применение
Металлический гофрированный шланг	Изготовление гофротруб из металла происходит путем непрерывной формовки листовой стали, которая скручивается, образуя витки до диаметра от 30 до 360 см. Изделия обладают механической и химической устойчивостью. Не подвергаются коррозии, выдерживают значительное давление. Пожаробезопасны. Могут применяться там, где монтаж труб с помощью фитингов представляется невозможным.	Отопительные и водопроводные системы. Электропроводные и кабельные сети в качестве изоляции. Строительство (подземные пешеходные переходы, тоннели и др.)
Гофротрубы из ПВХ	Обладает диэлектрическими свойствами, выдерживает механические воздействия, не пропускает воду. Не выносит УФ-лучей и деформируется при высоких температурах. Максимальная рабочая температура – +45°С. При условии правильной эксплуатации долговечна.	Используется в промышленности и сельском хозяйстве. Широко применяется для изоляции электрокабеля. Не рекомендуется устанавливать гофрированные шланги из ПВХ на открытом воздухе.
Гофрированные шланги из ПНД	Легкие и прочные изделия, устойчивы к перепадам температур, истиранию, коррозии и к воздействию агрессивных химических веществ.	Используются для внешних канализационных и ливневых систем, в том числе к тем, что укладываются под наклоном, а также для защиты кабельных сетей.

Виды гофротруб

Особенности

Применение

Металлический гофрированный шланг

Изготовление гофротруб из металла происходит путем непрерывной формовки листовой стали, которая скручивается, образуя витки до диаметра от 30 до 360 см. Изделия обладают механической и химической устойчивостью. Не подвергаются коррозии, выдерживают значительное давление. Пожаробезопасны.

Могут применяться там, где монтаж труб с помощью фитингов представляется невозможным.

Отопительные и водопроводные системы.

Электропроводные и кабельные сети в качестве изоляции.

Строительство (подземные пешеходные переходы, тоннели и др.)

Гофротрубы из ПВХ

Обладает диэлектрическими свойствами, выдерживает механические воздействия, не пропускает воду.

Не выносит УФ-лучей и деформируется при высоких температурах. Максимальная рабочая температура – +45°С.

При условии правильной эксплуатации долговечна.

Используется в промышленности и сельском хозяйстве. Широко применяется для изоляции электрокабеля. Не рекомендуется устанавливать гофрированные шланги из ПВХ на открытом воздухе.

Гофрированные шланги из ПНД

Легкие и прочные изделия, устойчивы к перепадам температур, истиранию, коррозии и к воздействию агрессивных химических веществ.

Используются для внешних канализационных и ливневых систем, в том числе к тем, что укладываются под наклоном, а также для защиты кабельных сетей.

Особенности монтажа

Гофрированная труба металлическая — отличное решение для обустройства домашней отопительной системы. Нюансы соединения участков трубы в том, что для монтажа используются специальные фитинги для гофр, в которых нет штуцера.

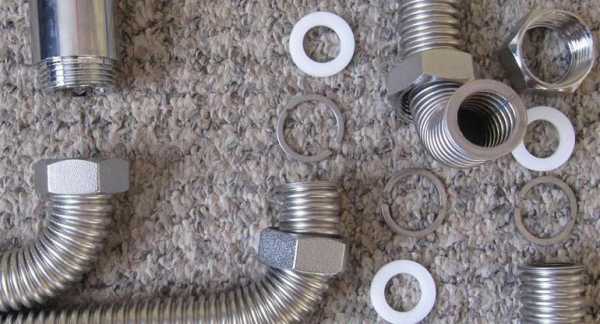

Соединение металлической гофрированной трубы

Важно придав трубе единожды форму, не менять ее конфигурацию, не стоит испытывать гофрированный шланг на прочность. Если неоднократно сгибать и разгибать трубу в одном и том же месте, могут возникнуть трещины, что так или иначе повлияет на ее прочность.

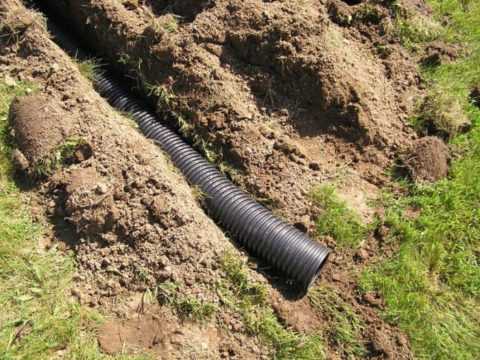

Для монтажа канализационной системы используют трубы ПНД, которые прокладывают в траншеях закрытым способом. Применяется раструбное соединение с использованием уплотнителей для прочности соединения.

Обратите внимание! Рекомендуется укладывать трубы в весенний период: укладка гофрированных шлангов при высокой или низкой температуре воздуха может негативно сказаться на эксплуатационных характеристиках изделий.

infotruby.ru

Гофрированные рукава – Трубы и сантехника

Гибкие гофрированные рукава-воздуховоды Parker

Гофрированные рукава-воздуховоды Parker изготавливаются на основе поливинилхлорида (ПВХ) и полиуретана и предназначены для удобной организации каналов подвода и отвода воздуха. Гофрированные шланги Parker могут использоваться для построения гибких всасывающих каналов как в системах вентиляции и кондиционирования общего назначения, так и в специализированных вентиляционных системах на предприятиях деревообрабатывающей, текстильной, металлообрабатывающей и других отраслей промышленности.

Некоторые наши воздуховоды отличаются также и повышенной стойкостью к абразивному износу, и поэтому могут использоваться также и для пневмотранспортировки сыпучих материалов (наряду с рукавами для сыпучих материалов).

Полиуретан, используемый в конструкции некоторых гофрированных шлангов, делает возможным использование этих рукавов на предприятиях пищевой промышленности в прямом контакте с пищевыми продуктами и пищевым сырьем.

Для воздуха, также летучих веществ, пыли, опилок, вакуум до 550 мм Hg, -15. +60°C

Для воздуха, также летучих веществ, пыли, опилок, также для кондиционеров и централизованных систем вентиляции, вакуум до 550 мм Hg, -15. +60°C

Для воздуха, также летучих веществ, пыли, опилок, цемента, зерна, сахара и т.д, вакуум до 365 мм Hg, -25. +85°C

Для воздуха, также дыма, пыли, текстильных волокон, вакуум до 220 мм Hg, -40. +90°C

Для воздуха, также дыма, пыли, летучих веществ, выхлопных газов, зерна и т.д., вакуум до 220 мм Hg, -40. +140°C, пики до +150°C

Для воздухоотвода в рамках небольших вентиляционных систем, -20. +100°C

Гибкие рукава-воздуховоды, всасывающие гофрированные шланги из ПВХ Parker

Рукава-воздуховоды Parker изготовлены из ПВХ и позволяют организовывать пути подвода и отвода воздуха.

Источник: www.immerservice.ru

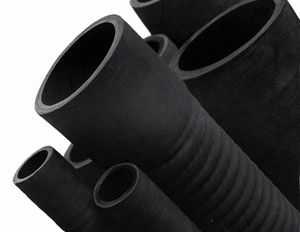

РУКАВА НАПОРНО-ВСАСЫВАЮЩИЕ (ГОФРИРОВАННЫЕ) ГОСТ 5398-76

Рукава резиновые напорно-всасывающие (гофрированные) с текстильным каркасом неармированные ГОСТ 5398-76

Рукава резиновые с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре, применяемые для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов.

Рукава изготавливаются 1 и 2 группы; 1 группа — всасывающие, 2 группа — напорно-всасывающие.

Пример условного обозначения :

Б-2-100-5-4000 ГОСТ 5398-76

Б-рабочая среда, 2-группа (напорно-всасывающий), 100мм-внутренний диаметр, 5кгс/см 2 (0,5 МПа)-давление, 4000мм-длина рукава.

РУКАВА НАПОРНО-ВСАСЫВАЮЩИЕ (ГОФРИРОВАННЫЕ) ГОСТ 5398-76, Москва

Купить РУКАВА НАПОРНО-ВСАСЫВАЮЩИЕ (ГОФРИРОВАННЫЕ) ГОСТ 5398-76 в интернет-магазине УГРТ в Екатеринбурге

Источник: msk.ugrt.ru

напорно-всасывающие ГОСТ 5398-76

Рукава резиновые напорно-всасывающие производятся по ГОСТ 5398-76 и используются для транспортировки жидкостей, газов, сыпучих материалов. Могут работать как на нагнетание, так и на всасывание.

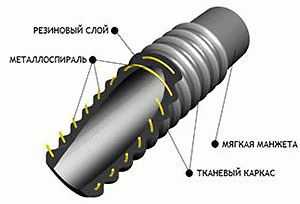

Конструкция

Напорно-всасывающие рукава хотя и называются резиновыми, являются многослойными композитными резино-техническими изделиями.

Основой армированного резинового рукава является металлическая спираль (3), которая придает жесткость изделию по длине и укрепляет сечение рукава по отношению к радиальной нагрузке. То есть поперечное сечение более стабильно при воздействии расширяющей нагрузки (при работе под давлением), и сжимающей (при всасывании под вакуумом).

Спираль завулканизирована в промежуточный резиновый слой (4). Снаружи и изнутри резиновый слой (4) защищен двумя слоями текстильной оплетки (5) и (1). Рабочей поверхностью напорно-всасывающего рукава является внутренний резиновый слой (1), который контактирует с рабочей средой. Химический состав и физико-механические свойства внутреннего резинового слоя зависят от рабочей среды, для которой предназначен рукав. Например, для работы с бензином и питьевой водой резиновый слой (1) будет изготовлен из разной резины.

Снаружи рукав напорно-всасывающий защищен несколькими текстильными слоями (6). Текстильная оплетка защищает внутренние слои от внешних механических воздействий (в основном от истирания).

Для рукавов классов КЩ, П и Б наружный слой (6) выполняется не текстильным, а резиновым.

На концах резиновых рукавов предусмотрены мягкие бескаркасные манжеты, используемые для подсоединения РТИ к жестким трубопроводам, переходным патрубкам, запорной арматуре и т.д.

Классификация рукавов ГОСТ 5398-76

Резинотканевые рукава ГОСТ 5398-76 по назначению и области применения делятся по классам:

Все рукава данного класса — маслобензостойкие

ГОСТ 5398-76 предусматривает изготовление резинотканевых рукавов гофрированных и гладких. Но именно шланг гофрированный завоевал большую популярность.

По назначению резиновые рукава делятся на:

— рукава всасывающие (группа 1), предназначенные для работы под разрежением до 0,08 МПа;

— рукава напорно-всасывающие (группа 2), предназначенные для работы под давлением до 1,2 МПа.

Рукава резиновые с текстильным каркасом изготавливаются для работы в условиях:

— тропического климата, минимальная рабочая температура от -10°C;

— умеренного климата, мин. t = -35°C;

— холодного климата, мин. t = -50°C.

Маркировка

Каждое резинотехническое изделие по ГОСТ 5368-76 в обязательном порядке подлежит маркированию. Маркировка на рукав резиновый наносится в виде продольной полосы несмываемой краской, рельефным или любым другим методом, гарантирующим сохранность маркировки на всем сроке эксплуатации. Маркировка резиновых рукавов включает в себя условное обозначение, номер партии и дату выпуска, обозначение ГОСТ.

Условное обозначение, в свою очередь, состоит из наименования изделия, его принадлежности к классу, номера группы, обозначения внутреннего диаметра, расчетного давления, климатического исполнения.

Пример условного обозначения рукава напорного всасывающего антистатического диаметром 75 мм, предназначенного для перекачки топливных жидкостей под давлением 1,0 МПа в условиях тропического климата:

Рукав Б(А) – 1 – 75 — 10 – Т ГОСТ 5398-76

Допускается маркировка гладких и гофрированных рукавов на бирках. Напорно-всасывающие гофрированные рукава ГОСТ 5398-76 антистатического исполнения маркируются красным цветом или на красной подложке.

Приемка качества

Резиновые рукава выпускаются партиями. В партию входят рти одного класса и группы, одного или нескольких типоразмеров, с общей длиной до 3000 метров. Приемку шлангов гофрированных производят визуальным контролем и испытаниями. Визуально определяют наличие механических дефектов, которые можно обнаружить без применения оптических приборов (в частности, лупы). Визуальному контролю подвергается 100% партии.

Испытываются напорно-всасывающие гофрированные рукава на максимальное давление и воздействие разреженной атмосферы, на устойчивость к рабочей среде (рукава классов Б, П и КЩ).

Упаковка и транспортировка

Рукава гофрированные для транспортировки увязываются бухтами или пачками с соблюдением минимальных радиусов изгиба. Каждая упаковочная единица перевязывается любым увязочным материалом в нескольких местах.

ГОСТ 5398-76 допускает транспортировку резиновых гофрированных шлангов всеми видами наземного и водного транспорта с соблюдением правил перевозок, действующими для каждого вида транспорта.

Хранить рукава гофрированные с текстильным каркасом необходимо в закрытом помещении вдали от теплоизлучающих приборов и оборудования (минимум один метр), а также вдали от оборудования, способного излучать озон. Допустимый диапазон температур хранения РТИ -25…+30°C. При хранении необходимо исключить попадание на резиновые гофрированные шланги прямых солнечных лучей, ультрафиолетового излучения, а также воздействие веществ, способных разрушать резину и текстильный каркас (масла, бензины, керосины, кислоты, щелочи, их пары и т.д.).

Производитель рукавов гофрированных согласно ГОСТ 5398-76 устанавливает следующие гарантийные сроки:

— хранение – 3,5 года с момента выпуска;

— эксплуатация – 2 года в пределах гарантийного срока хранения.

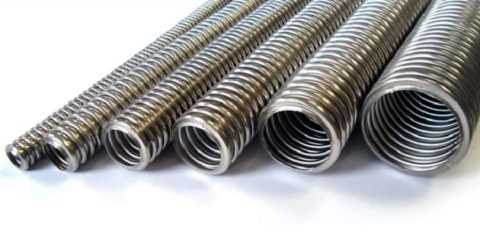

Нержавеющий металлорукав или шланг гофра из нержавеющей стали

Нержавеющий металлорукав – является гофрированной, гибкой, герметичной гофрой в металлической оплетке из нержавеющей стали. Изготавливаются металлорукава из нержавеющей стали марок AISI 304, 316, 321, 430, 12X18h20T, 12х18Н9Т . Рукав нержавеющий в современных условиях успешно применяется в различных сферах областях промышленности: металлургической, нефтегазовой, судостроительной, ЖКХ и для поддержки глубокого вакуума.

Купить металлорукав из нержавеющей стали, можно оформив заказ , в котором важно указать следующее основные данные: длина нержавеющей гофры, вариант оплетки гофры из нержавеющей стали, давление в шланге из нержавейки, проводимая среда через рукав , концевые детали металлорукава, материал концевых деталей.

Данные параметры влияют существенным образом на стоимость рукава и являются основными , цена металлорукавов может быть более экономной, если оплетка вокруг гофры, будет выполнена из углеродистой стали.

Металлорукав из нержавеющей стали: виды концевых деталей и арматуры

Рукав нержавеющий может иметь различные концевые детали, такие как

гофрированный рукав под приварку
гофрированный рукав с фланцами
гофрированный рукав штуцерный
гофрированный рукав муфтовый
гофрированный рукав конус-штуцер с ниппелем

Описывая металлорукава подробнее можно утверждать, что они эксплуатируются как гибкие вставки для соединения трубопроводов, при гибкой связи в заправочных и перегоняющих системах. Герметичные, гибкие, гофрированные шланги (металлорукава) являются жаропрочными, огнестойкими соединениями, изготовленные в виде готовых вставок с концевой арматурой – гайками, фланцами, штуцерами, гильзами под приварку, возможно изготовление тонкостенных гильз с прорезями для крепления хомутами (отвод) выхлопных газов, а также быстроразъемными соединениями кулачкового типа, которые дают возможность оперативно соединить несколько шлангов между собой, присоединить шланг к различным резервуарам и устройствам.

Металлические рукава из нержавейки 12X18h20T, 12х18Н9Т подразделяются по типам гофрированной оболочки путем формирования цельнотянутой или сварной трубы толщиной 0,12 -0,5 мм. Гофра рукава может быть спиральной или кольцевой в зависимости от способа формовки.

Практика показала, что заказчики данной продукции, предпочитают металлорукава с кольцевым гофром, поскольку данные нержавеющий шланги несут в себе высокую способность к удлинению и растяжению, что , однако, не отражается на их качественных параметрах.

Для защиты рукава механических повреждений надеваются оплетки сетчатого типа из проволоки 12х18Н9Т ДУ 0,3-0,6 мм. В основном для повышения статической прочности металлорукавов применяют одно, двух или трехслойную оплетку.

При выборе изделия герметичный металлорукава из нержавеющей стали высокого давления следует принять во внимание предельно допустимые отклонения длины изделия. Помимо этого, если металлорукав короткий или длинный, то повышается вероятность его повреждения. В случае затруднения в расчетах этих характеристик, наши специалисты могут помочь определиться с выбором необходимого нержавеющего шланга. Высокое качество нержавеющих металлорукавов высокого давления подтверждается соответствующими сертификатами.

metallo-rukava.ru

Гофрировaнный шлaнг для проводки: особенности использования

Шланги для прокладки электропроводов

Гофра – это защита электрических проводов от возможных механических воздействий, от распространения огня, который может возникнуть при коротком замыкании элементов в сети. Это дополнительная изоляция силовых кабелей, исключающая вероятность поражения электрическим током, из-за повреждения целостности их изоляции. Каким может быть гофрированный шланг для проводки, его особенности и способы укладки, подскажет статья.

Материалы для изготовления

Гофрированный шланг для проводки или просто гофра — это полая трубка специальной формы, защищающая провода от надломов и не допускающая их намокания. По внешнему виду изделие представляет собой чередование колец: тонких и плотных широких, большего диаметра.

В разрезе – это трубка напоминающая гребенку с выступами. Такая конструкция гарантирует высокую жесткость от поперечных нагрузок, которую обеспечивают плотные наружные кольца, и гибкость от тонких внутренних колец.

Шланг гофрированный для проводки, может изготавливаться из:

Полиэтилена низкого давления. Этот материал имеет отличные пластические свойства – он хорошо гнется.
Полиэтилена высокого давления. Применяется для изготовления двухслойной гофры.
Полипропилена. Используется в монолитном строительстве, при укладке электропроводных каналов.
Поливинилхлорида — практически не горит.
Полиамида. Надежно обеспечивает защиту от влаги.
Металла. Имеет более высокие показатели на излом, устойчивость к низким температурам.

Его особенности представлены в таблице:

Преимущества

Недостатки

Длительный период эксплуатации.
Легкая прокладка кабеля и провода, без использования специального инструмента.
Хорошая гибкость, без образования микротрещин, напряжений внутри гофры и нарушения ее проходного сечения.
Стойкость проводки от небольших механических повреждений, от воздействия грызунов, внешней среды.
При наличии заземления трубы, дополнительно защищает человека от удара током.
Защищает провода от пожара.
Небольшая масса.

При накоплении внутри влаги снижаются защитные свойства изоляции.
Окисляется.
Высока цена.

Совет: Чтобы избежать скопления в гофре влаги, ее следует монтировать с дренажом в нижней точке.

Виды и размеры гофры

Отличительные особенности, которые имеют гофрированные трубы для электропроводки, представлены в таблице:

Виды труб	Особенности
По конструкции
Однослойные	В этом случае труба имеет общую наружную и внутреннюю стенку.
Двухслойные	Их отличие: наружная поверхность гофрированная, а внутренняя представляет собой гибкую, с гладкой поверхностью, трубку. Двухслойная гофра может использоваться для укладки одного провода, или одновременно нескольких, изолированных между собой специальными ячейками во внутренней гладкой трубе.
По исполнению
Легкими	Применяются при укладке внутренней проводки. Характеризуются высокой гибкостью, за счет малой толщины. Такие трубы гофрированные для электропроводки, легко повторяют контуры помещений, что значительно облегчает монтаж. Используются, чаще всего, для укладки кабелей под обшивкой стен и потолков.
Тяжелыми	Имеют толстые гофрированные стенки, повышенной прочности. Применяются для укладки: Уличных проводов в бетонно-цементной стяжке. Кабеля, расположенного под слоем земли. Проводов в бетонном полу.

Совет: Для облегчения затяжки в гофру проводов, следует использовать специальный зонд или стальную проволоку, расположенную внутри трубы.

Гофрированный шланг с зондом

Гофрированная труба различной длины в продажу поступает в бухтах: 15, 20, 25, 50 и 100 метров. Каждая бухта запечатывается герметично в специальной термоусадочной пленке. Материалом для нее служит полиэтилен, как на фото.

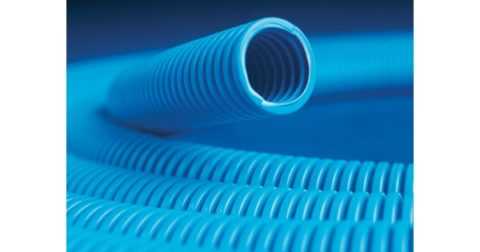

Гофрированные шланги для проводки

Жесткая труба выпускается длиной по 2-3 метра.

Жесткая гофрированная труба

Диаметры шлангов колеблются от 16 мм до 63 мм.

Для прокладки электропроводов должны использоваться такие диаметры гофр:

Для проводов телефонной связи, сигнализации, осветительных приборов -16 мм.
Для выключателей и розеток — 20 мм.
При подсоединении щитков к распределительным коробкам — 25 мм.
Прокладка проводки между этажами – 50 мм.

Для определения нужного диаметра изделия необходимо:

В кусок трубы поместить провод или одновременно несколько, при необходимости.
Половина объема внутри гофры должна оставаться свободной.
Это составит диаметр гофрированной трубы.

Правильно подобранное изделие, позволяет монтировать телевизионные или компьютерные сети.

Назначение и принцип действия гофры из металла

Металлическая гофра

Металлическая труба гофрированная для электропроводки, используется для:

Защиты электрических кабелей от механических повреждений: от стяжки или нагрузки грунта, особенно если они предназначены для подключения компьютеров, телефонов.
Прокладки проводов по сгораемым конструкциям: за подвесными потолками, в деревянном доме (см. Основные требования к электропроводке в деревянном доме).
Защиты проводки при параллельной прокладке или пересечении ее с трубо- или газопроводами.
Защита проводов в сильноагрессивных и запыленных средах.
Прокладка скрытой проводки, которую со временем понадобится заменять.

Совет: Чтобы заменять проводку в гофре, следует использовать много распределительных коробок. Это позволит делать протяжку проводов по прямой линии.

Монтаж гофрированной трубы

Металлические гофрированные трубы обладают устойчивостью к внешним нагрузкам.

Это объясняется несколькими факторами:

Их поверхность по площади больше, чем у труб с гладкими стенами.
Это уменьшает давление на квадратный сантиметр поверхности, и повышает несущую способность изделия.
Часть вертикальной нагрузки гофрированные трубы передают окружающему бетону или грунту. В этом случае, большое значение играет плотность прилегания наружной поверхности трубы и земли. При монтаже их с пустотами, возможно получение деформации изделий.

Прокладка кабеля в гофре

Гофра на трубе получается за счёт деформации стальной ленты специальными роликами. На меньшем диаметре трубы материал более тонкий, он легче изгибается. Это позволяет не применять соединительные фитинги. Утолщенные участки придают трубе большую жесткость.

Самозатухающая гофрированная труба

Основное отличие такого изделия – использование для ее изготовления самозатухающего ПВХ, предотвращающего возгорание кабеля при непредвиденном коротком замыкании. Это препятствует распространению огня, и прокладываемый кабель будет безопасным, что увеличивает уровень пожарной безопасности всему зданию.

Гофрированная самозатухающая труба

Наиболее востребованные диаметры таких труб: 20 и 16 мм. Гофра для электропроводки самозатухающая, может прокладываться при температуре от (-5°) до (+60°). Механическая прочность изделия выше 125 Н / 5 см.

Преимуществами монтажа трубы являются:

Оптимальный вариант для устройства временной проводки.
Установка трубы своими руками выполняется легко и удобно, без лишних затрат средств и времени.
Безопасность использования.
Не боится химизации воздуха.
Экологически чистый материал.

Создавая сложные контуры из такого шланга, следует учитывать его характеристики:

Не расширяется при нагреве.
Пластичность, малый радиус изгиба.
Небольшой вес.
Несколько цветов, которые присутствуют в линейке всех производителей.
Высокая продольная и кольцевая жесткость, что очень важно для наружной, внутренней, подземной укладки.

Из-за гибкости материала, гофрированная труба для электропроводки самозатухающая из ПВХ, нуждается при монтаже в большом количестве элементов крепежа.

Способы прокладки электропроводки

Соединение гофры в коробке

В зависимости от конструкции дома, проводка может быть:

Скрытой под слоем штукатурки.
В слое штукатурки.
Под полом.
В каналах.
Подвеска на тросе.

Совет: В жилых домах необходимо всю электропроводку выполнять скрытую: внутри потолков, стен, полов. В этом случае, провода и их соединения не будет видно, что не повлияет на эстетичный вид интерьера.

Монтаж провода в гофре

Пошаговая инструкция проведения работ заключается в следующем:

Рулеткой отмеряется нужная длина шланга и отрезается канцелярским ножом.

Совет: При проведении операции, необходимо соблюдать осторожность – внутри трубы размещена проволока. Ее следует перекусить бокорезом, придерживая, чтобы предотвратить уход конца вглубь гофры.

Конец проволоки соединяется с кабелем. Для этого струна загибается крючком и пробивается край изоляции, что хорошо показывает видео. Альтернативный вариант – струна несколько раз оборачивается вокруг кабеля.
Место соединения изолируется, чтобы при протяжке проводника не цеплялись выступы гофры.

Подготовка к протягиванию кабеля

Свободный конец протяжки надежно фиксируется. В этом случае, можно протяжку прикрепить к дверной ручке, батарее или к любому неподвижному объекту, что позволит создать натяжение для удобства протягивания кабеля.

Протяжка кабеля

Провод затягивается на всю длину внутри гофры.
Гофра крепится на клипсах.

Особые случаи

Бывают нестандартные ситуации при проведении работ.

Это может быть:

Из-за сильного натяжения, при протяжке проводника в гофру он отрывается. Для исправления ситуации нужно:

Часть гофры с проводом отрезать и оставить.
Проволоку соединить с концом кабеля.
Закончить протяжку.
Две части гофрированной трубы соединить изолентой.

Протягивание провода при отсутствии зонда. При этом конец проводника загибается на 180°, чтобы он свободно проходил по трубе, а затем изделие просовывается на всю длину гофры.
При отсутствии в комнате достаточного места для продевания кабеля длиной, например 25 метров, можно сначала его соединить со струной, выйти на свободное пространство или в подъезд, закрепить свободный конец проволоки к перилам лестницы и протянуть гофру на нужный размер.
Протягивание проводника в гофре по потолку, который предварительно был обшит гипсокартоном. В этом случае монтаж выполняется через штробы, предназначенные для установки светильников, с помощью обычной струны.
Прокладка в гофре кабеля с резиновой изоляцией. Особенность протяжки – большое трение между изоляцией проводника и стенками трубы. Для облегчения процесса можно использовать специальную смазку.

Из вышесказанного понятно, что гофрированный шланг для электропроводки – это надежная защита проводов от переломов, намокания, механических повреждений.

elektrik-a.su

рукав из пластиковой (полиуретановой, ПВХ) гофры

Современный шланг гофрированный долговечен при эксплуатации, может применяться в жилищно-коммунальном хозяйстве, офисах и производственных помещениях.

Полый трубчатый канал, обладающий отличной гибкостью, благодаря чему может легко прокладываться при монтаже, например, кабельных систем. Шланг гофрированный всасывающий также с успехом применяется для подвижных соединений вакуумных аппаратов и в других установках, является устойчивым к перекручиванию. Широкое применение гофрированные шланги имею при подключении воздушных фильтров компрессорных установок и двигателей внутреннего сгорания для вынесения фильтра из зоны запыления.

Среди характеристик самой главной является материал, из которого изготовлен шланг. Это обстоятельство определяет надежность и оптимальные условия использования продукции.

Гофрированный шланг ПВХ отличается легкостью, низкой стоимостью и хорошими показателями химической стойкости к большинству веществ, может быть изготовлен с прозрачной стенкой.

Полиуретановые гофрированные шланги отличаются высокими показателями по эластичности, стойкости к органическим маслам и абразивному износу, а также имеют больший диапазон температуры эксплуатации. Полиуретановые гофрированные шланги может быть прозрачный либо черный в зависимости от серии.

Гофрированные шланги из ПВХ и ПУ сочетают необходимые свойства обоих полимеров, износосойкость, низкую стоимость, хорошую химстойкость.
При выборе шланга, необходимо учитывать величину диаметра, его длину, и основные характеристики, которые часто выступают немаловажным фактором.

Все достоинства шланга гофрированного вы можете оценить, заказав его у нас прямо сейчас. Широкий ассортимент продукции представлен в каталоге сайта, где можно ознакомиться с основными характеристиками и стоимостью товара. При возникновении любых вопросов, связанных с выбором, приобретением товара, а также с деятельностью компании Промполимер – связывайтесь с нашими консультантами, они с радостью предоставят для вас исчерпывающую информацию.

Шланг гофрированный – далеко не единственная специализированная продукция, представленная в каталоге. В компании Промполимер вы можете приобрести и другие виды шлангов, а также различные виды хомутов крепления, транспортерные ленты, воздуховоды и быстроразъемные соединения. Вся продукция представлена в нескольких модификациях, и может быть оптимальна для решения множества задач. Высокое качество, приемлемые цены и наша гарантия – преимущества сотрудничества с нами. Для постоянных покупателей и крупных заказов существует гибкая система скидок, которая позволяет несколько сэкономить средства на закупке необходимого оборудования. Заказ обрабатывается в короткие сроки. Обращайтесь.

Смотреть каталог шлангов

prompolimer.com

Гофрированный рукав для тепловой пушки: виды и выбор шлангов

Довольно часто энергетическим элементом в устройствах обогрева служит дизель или керосин, после прогорания которого образуется большое количество побочных продуктов. Гофрированный воздухоотводный шланг используется как своеобразная печная труба для удаления оставшихся после выгорания основного топлива газов. Рассмотрим основные разновидности рукавов для тепловых пушек, а также узнаем, как выбрать наиболее подходящий.

Виды гофр

В зависимости от типа помещения могут применятся разнообразные рукава. Чаще всего специалисты предпочитают гофрированные металлорукава, которые бывают различных типов.

Вальцованные – гофра, используемая для удаления побочных продуктов обогрева. Ее наружная поверхность выполнена в виде витого шланга. Такой шланг получают при сворачивании металлической ленты по спирали с последующим профилированием. Данное изделие отличается гибкостью и надежностью.
Нержавеющие – такой шланг используют для дизельных или газовых тепловых пушек в качестве системы удаления выхлопного газа. Это изделие, как правило, предназначено для маленьких агрегатов стационарного типа. К примеру, нержавеющие гофры отлично подойдут для тепловой пушки, установленной в гараже или мастерской.
Многослойные – подобные рукава предназначены для обеспечения доступа кислороду в конверторных установках. Шланг из нескольких слоев обладает высокой прочностью и длительное время не нуждается в замене.
Высокого давления – гибкая гофра для тепловой пушки, предназначенная для функционирования в изогнутом состоянии. Помимо прочего, такой шланг призван перенаправлять потоки побочного газа при экстремальной температуре. Специалисты обращаются к этому виду гофр при установке отопления в промышленных помещениях.
Гофрированный шланг высокого давления
Вакуумные – гофрированный шланг, выполненный из сильфона. Характерной чертой изделия считается гофрирование высокой частоты.

Обратите внимание! Шланг для отвода отработанных газов может быть подсоединен только к тепловой пушке, работающей по принципу непрямого нагрева.

Как выбрать гофрированный шланг

Перед тем, как приступить к выбору гофры, необходимо сделать следующее:

уточните, к какому классу относится ваше тепловая пушка – дизельному или газовому;
высчитайте точные размеры рукава, который вам необходим;
заранее продумайте диаметр — внутренний размер трубы играет не последнюю роль в газоотводной системе;
определитесь с материалом, из которого будет сделана трубка — это может быть нержавейка или простая сталь.

Гофрированный металлорукав из нержавейки характеризуется высоким уровнем надежности и безопасного использования. Обычный металл или прочие материалы не всегда способны выдержать интенсивную эксплуатацию. Основным преимуществом покрытия из нержавеющей стали является высокая степень сопротивления погодным условиям и агрессивным средам. Это свойство позволяет устанавливать гофру как на улице, так и в помещениях. Высокая прочность рукава обеспечивает эффективную работу системы под воздействием экстремальных температур в течении долгого времени.

Внимательно подойдите к выполнению каждого пункта. Помните, от того, насколько вы высчитаете количество погонных метров или диаметр рукава, будет зависеть эффективность работы всей системы. Не скупитесь на приобретение качественного рукава, и он прослужит вам много лет.

tehnika.expert

Шланги гофрированные: виды и область применения

Гофрированный шланг относится к широко распространенному виду мягких трубопроводов

Шланг гофрированный – это специальным образом замятый шланг, который в результате создания складок по всей протяженности, получает большую прочность, гибкость, износостойкость. Формирование ребер жесткости – гофров происходит на особом прокатном оборудовании. Гофрирование шланга обеспечивает очевидные преимущества во всех плоскостях — максимальную жесткость в вертикальном срезе и предельную гибкость по вей длине. Гофрированный шланг может иметь гладкую внутреннюю поверхность, не препятствующую транспортировке жидкостей и твердых веществ.

Гофрированные трубы бывают нескольких видов и различаются в зависимости от материала, из которого они изготовлены. Выделяются металлические шланги и шланги из ПВХ, полиуретана, пластикада. Каждый материал имеет свои преимущества,особенности эксплуатации и применяется в определенных условиях.

1. Металлическая гофрированная труба

Металлическая гофрированная труба создается в процессе непрерывной формовки листовой стали путем ее спиральной навивки до диаметра от 300 мм до 3600 мм. Характеризуется устойчивостью к любым внешним нагрузкам. Давление распределяется по площади всей трубы, а за счет гофрирования, увеличивающего общую площадь трубы, на каждый квадратный сантиметр приходится меньшая нагрузка.

Область применения тонкостенных металлических труб с переменным сечением достаточно широка:

Использование гофрированной трубы делает возможным монтаж магистралей в стесненных условиях, когда установка традиционных труб с применением фитингов невозможна. Монтаж такого типа позволяет проводить линии значительной длины без стыков и сварных швов. Технические характеристики гофрированных труб позволяют им выдерживать значительное давление и не поддаваться коррозийному воздействию.

Металлическая гофрированная труба для электропроводки гарантирует пожарную безопасность при прокладке сетей скрытым способом даже в деревянных домостроениях. В результате появляется возможность избежать возгорания в случае короткого замыкания (при выходе из строя систем автоматики). Металлическая гофра с легкостью монтируется в слой штукатурки или под облицовочные покрытия.

Гофрированные трубы большого диаметра постоянно применяются в гражданском строительстве. Они используется для устройства водоспускных каналов, строительства подземных пешеходных переходов, тоннелей и других объектов подобного назначения.

Широкая область применения гофрированных металлических труб объясняется целым рядом их технических характеристик. Гибкостью и высокой стойкостью к нагрузке – как статической, так и динамической, список преимуществ гофрированной трубы не исчерпывается:

Коррозийная стойкость – обуславливается исходным сырьем – обычной, оцинкованной или нержавеющей сталью. Последняя, согласно отзывам специалистов, наиболее устойчива к действию неблагоприятных факторов.
Долговечность – производители предполагают эксплуатацию сроком до 100 лет.
Химическая стойкость – трубы из нержавеющей стали устойчивы к действию химически агрессивных сред, что допускает их использование при монтаже канализационных и водопроводных систем.

2. Гофрированная труба из ПВХ

Гофрированная труба ПВХ имеет свои значительные преимущества и используется во многих областях сельского хозяйства и промышленности. Благодаря хорошей гибкости она легко проходит даже в труднодоступных местах помещения и позволяет свести к минимуму время проведения монтажных работ по прокладке кабеля. Гибкая гофрированная труба выдерживает механические нагрузки, обеспечивая изолированность и исключая повреждение кабеля.

Есть ряд неоспоримых преимуществ использования такого типа трубы, среди них выделяют следующие:

труба гибкая гофрированная является прекрасным диэлектриком и обладает негорючестью (при воздействии прямого источника пламени она медленно плавится, но имеет свойство самозатухать, тем самым препятствуя распространению пламени по ней),
ветро- и водонепроницаема,
отличается долговечностью, причем не теряет своих защитных свойств со временем,
имеет хорошую степень защиты от воздействия физических нагрузок,
диэлектрическая прочность – до 2000 вольт,
ПВХ является хорошей изоляцией, сопротивление трубы достигает отметки в 100 Ом,
высокая экологичность и низкая токсичность материала,

долговечность (рассчитанный срок эксплуатации до 50 лет),
гибкость трубы позволяет формировать трассы различной геометрической сложности без привлечения дополнительных затрат.
Конечно, такой вид труб не является полноценной заменой систем коммуникации из других видов труб по ряду причин, которые принято причислять к недостаткам:
поливинилхлорид неспособен выдерживать высокие температуры. Монтаж не рекомендуется проводить при температуре окружающей среды ниже 5 градусов тепла. Максимальная рабочая температура материала 45 градусов по Цельсию,
гофрированные трубы из ПВХ не выносят попадания прямых лучей солнца, поэтому не рекомендуется их прокладка на улице (кроме тех разновидностей, которые имеют усиленную структуру).

ООО «С-Агросервис» предлагает широкий выбор гофрированных шлангов из различных материалов. Наша компания поставляет продукцию от ведущих заводов Италии, Франции, Великобритании, Финляндии, Турции, Германии, Бельгии и гарантирует высокое качество всех изделий по ценам производителей.

Шланги (рукава) и воздуховоды в нефтехимической промышленности обеспечивают необходимую подачу кислот, щелочей, едких паров, растворителей, поэтому к ним предъявляются особые требования: стойкость к воздействию химикатов и окислению, высокий показатель прочности; устойчивость к коррозийному воздействию; низкий вес; легкость монтажа и демонтажа; экологичность.
