Контроллеры Сименс: управление вентиляцией и отоплением

Главная страница » Контроллеры Сименс: управление вентиляцией и отоплением

Ассортимент автоматики разных производителей удачно дополняют универсальные контроллеры Сименс. Эти современные электронные устройства, поддерживают свободную конфигурацию, оптимально подходят для работы с различным оборудованием ОВК. Примером успешной разработки являются контроллеры Siemens серии RLU2xx. Электроника серии RLU2xx часто применяется под управление системами вентиляции, кондиционирования, отопления, охлаждения.

Содержимое публикации

Автоматизация средствами Сименс

Контроллеры линейки RLU2xx разрабатывались Сименс для управления вентиляцией, где дополнительно необходим контроль параметров:

  • температурных,
  • влажностных,
  • перепадов давлений теплоносителя,
  • скорости потока воздуха,
  • воздушной среды помещений.

Приборы Сименс позволяют эффективно эксплуатировать вентиляцию в одном из трёх режимов работы:

  1. Комфорт.
  2. Эконом.
  3. Защита.

С точки зрения функционала управления (наблюдения) за вентиляцией и отоплением, контроллеры RLU2xx от Сименс могут использоваться в качестве автоматических модулей, действующих в режимах P, PI, PID либо как дифференциальные контроллеры.

Средства автоматизации широкого назначения, выпускаемые известной немецкой компанией Сименс, пользуются высоким уровнем популярности. Применяются как для промышленных, так и для бытовых целей

Любой из режимов контроля вентиляции и отопления устанавливается благодаря функции универсального регулятора, поддерживающего до двух последовательностей нагрева и двух последовательностей охлаждения воздуха.

Также приборы серии RLU2xx поддерживают конфигурацию каскадного контроллера температуры внутри помещений, получаемой за счёт отопления и приточной вентиляции.

Функциональность запрограммированных последовательностей контроллеров Siemens обширна, что делает возможным разнообразить конфигурацию управления системами вентиляции и внутреннего отопления.

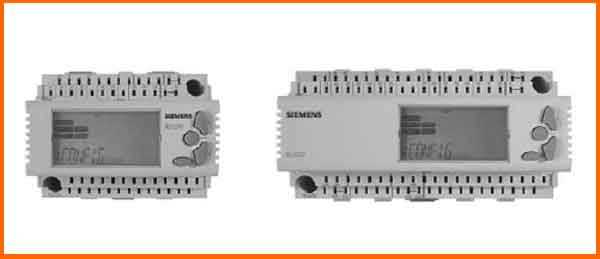

Линейка моделей RLU2xx включает в себя пять разработок электронных приборов Сименс с разным числом входов/выходов:

КонтроллерВход универсальныйВход дискретныйВыход аналоговыйВыход дискретныйУправляемый контур
RLU20241021
RLU22041201
RLU22241222
RLU23252322
RLU23652362

 Исполнение контроллеров Сименс (техническое, механическое)

Электроника серии RLU наделена уже готовыми программными приложениями (общий набор — несколько десятков), из которых пользователь может выбрать наиболее подходящее и активировать для применения с модулями отопления и вентиляции.

Внешнее исполнение аппаратов, предназначенных под управление системами ОВК. В зависимости от модели устройства, габаритные размеры могут отличаться, как и функциональность контроллеров

При этом автоматически включается вся необходимая функциональность контроллера Сименс, устанавливаются оптимальные рабочие параметры для избранной конфигурации управления вентиляцией и отоплением.

Активация, изменение параметров, свободная конфигурация – все эти действия программирования выполняются пользователем через панель управления.

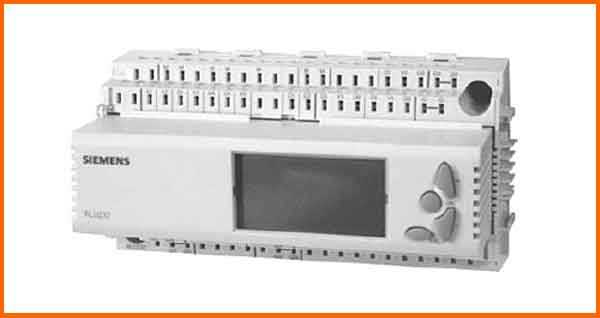

Механически контроллер Сименс серии RLU представлен в виде небольшого компактного электронного модуля. Прибор имеет:

  • пластиковый корпус,
  • функциональную часть (электронная плата),
  • двухуровневый интерфейс клемм,
  • элементы управления (кнопки, дисплей).

Требуемое напряжение питания контроллера Siemens RLU220 и других модификаций – 24 вольта переменного тока. К стандартной электрической сети такие приборы, как правило, подключаются через понижающий трансформатор.

Контактные клеммы прибора, оснащённые простым механизмом захвата электрических проводников. Достаточно вставить лезвие отвёртки в отверстие под клеммой и слегка нажать

Двухуровневый интерфейс клемм контроллера Siemens содержит пружинные контакторы, каждый из которых предназначен для подключения одного многожильного (одножильного) проводника.

Контакторы клемм открываются при помощи шлицевой отвёртки 1 размера, путём вставки жала отвёртки в отверстие под клеммой с последующим лёгким нажимом.

Как управлять контроллером Сименс

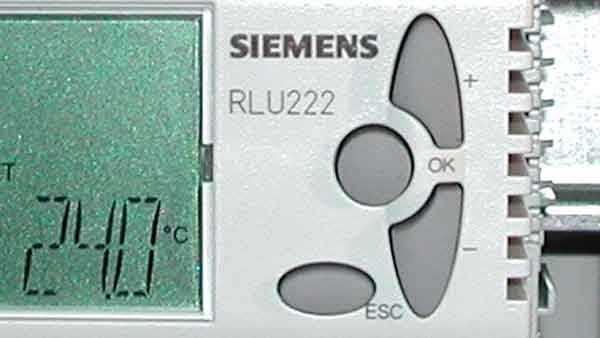

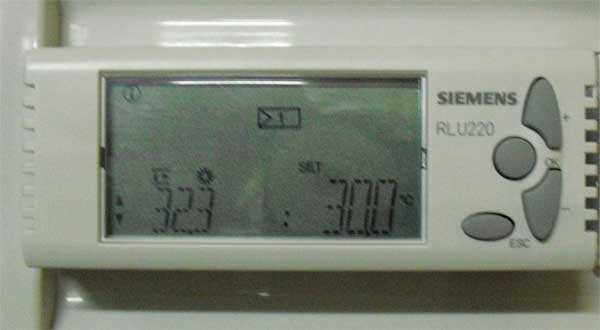

Главные пользовательские элементы контроллера Сименс – четыре клавиши управления в паре с информационным дисплеем.

При помощи отдельных клавиш, а также их комбинаций, назначаются определённые команды на регуляцию и уставки параметров отопления или вентиляции. Результат манипуляций клавишами отражается на жидкокристаллическом дисплее Сименс.

Всего четыре клавиши размещены на панели управления контроллера Сименс. Однако этого числа кнопок пользователю вполне достаточно, чтобы получить всё необходимое от прибора

Неискушённый пользователь при первом знакомстве с автоматикой Сименс нередко испытывает чувства сложного восприятия этих устройств.

Однако совсем скоро неопределённость сменяется чувством комфорта, стоит лишь более внимательно подойти к исследованию программного функционала контроллера Сименс.

Функциональность клавиш управления (при условии их единичного использования) охватывают четыре базовых действия:

  • больше (+),
  • меньше (-),
  • подтверждение (ОК),
  • отмена (Esc).

Также на четыре функциональных группы разделяется информационное пространство дисплея. Для каждой группы существуют свои символы, указывающие состояние процессов или параметров, контролируемых прибором Сименс.

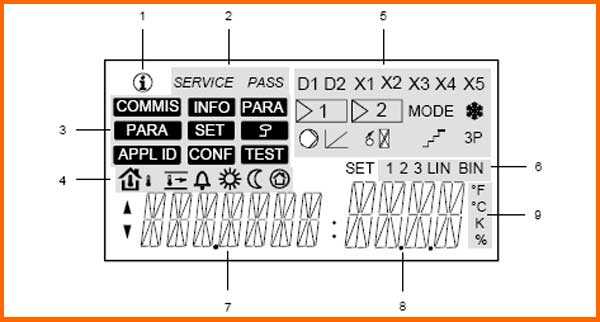

Символика дисплея: 1 — информация; 2 — уровень доступа; 3 — разделы меню; 4 — строка режимов; 5 — функциональный блок; 6 — уставки функциональных блоков; 7, 8 — информационное цифровое табло; 9 — поле единиц измерения

Обращение к определённым разделам меню выполняется по трёхуровневой схеме. Каждый уровень имеет своё назначение:

  1. Пользовательский (USER).
  2. Сервисный (SERVICE).
  3. Пуско-наладочный (PASS).

Чтобы обратиться к нужному уровню, пользователю необходимо активировать (нажать) комбинацию из двух клавиш (Esc + OK).

Затем в списке доступа выбрать клавишами «больше» или «меньше» нужный уровень и подтвердить клавишей «ОК». На третьем уровне дополнительно требуется ввести пароль (по умолчанию – 2).

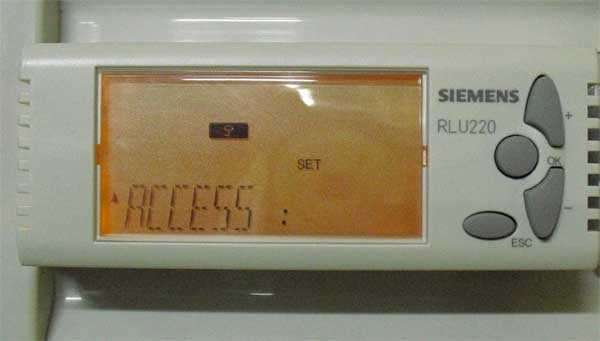

Страница пользовательского меню, где запрашивается ввод необходимого уровня доступа. Появляется такая страница после активации комбинации двух клавиш «Esc» и «OK»

Навигационное меню дисплея содержит следующие разделы (список для уровня доступа PASS):

  • COMMIS
  • CONF
  • TEST
  • INFO
  • PARA
  • SET
  • APPL ID

Правда, в зависимости от модели контроллера Сименс, число разделов может изменяться в сторону уменьшения или увеличения.

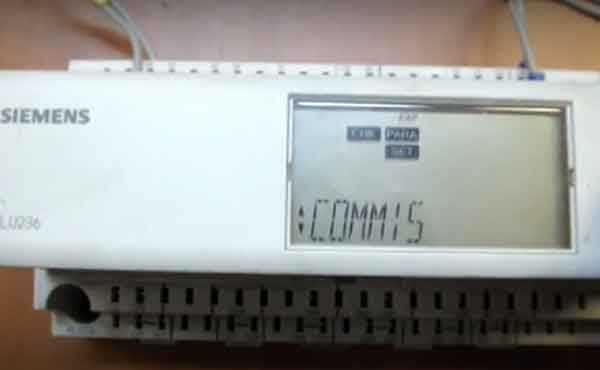

Раздел COMMIS меню пользователя

Назначение раздела COMMIS, по сути, не является исключительно пользовательским. Этот раздел предназначен на случай производства пусконаладочных работ на оборудовании вентиляции (отопления).

Режим наладки системы ОВК. Здесь осуществляется полная конфигурация установки, которой в последующем должен управлять контроллер Сименс. Именно с этого режима выполняется первичная установка

Следует отметить: пусконаладочный режим отличается тем, что в этом состоянии контроллер Siemens фактически не управляет вентиляционной и отопительной системой. Все выходы прибора устанавливаются в положение «отключено».

Работа с меню COMMIS возможна только при активации входа паролем третьего уровня (PASS). Через этот раздел меню доступен выбор запрограммированных приложений (подменю APP ID) с последующим тестированием (TEST). Здесь же можно изменять конфигурацию и любые настройки.

В общем, функции меню COMMIS – это неограниченное управление контроллером Сименс и соответственно подключенной к нему системой вентиляции (отопления).

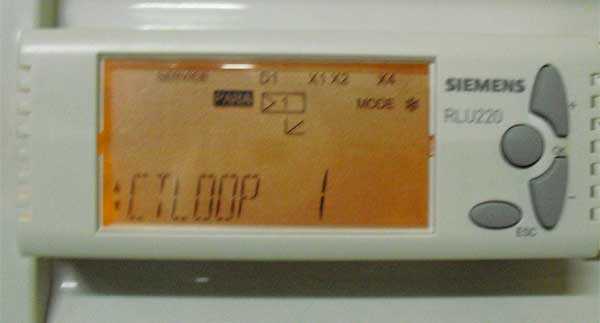

Дисплей отображает в рабочем режиме функционирование последовательностей. Мнемоника в виде чёрточек обозначает работу отдельно взятого режима — вентиляции, нагрева, охлаждения

Работать с разделом меню COMMIS в процессе полноценной эксплуатации контроллера Siemens, обслуживающего вентиляцию с отоплением, следует крайне осторожно.

Тем более это касается пользователей, которые не до конца изучили функциональность немецкой автоматики. Неправильные действия часто приводят к разморозке радиаторов отопления.

Раздел SERVICE меню пользователя

Сервисный раздел предоставляет широкие возможности для управления и частичной конфигурации отопительного оборудования и вентиляции.

Причём все действия по изменению и настройке параметров выполняются в режиме реального времени, без отключения каких-либо выходов и входов контроллера Сименс.

Через меню вывода параметров последовательности контроллера Сименс можно управлять многими важными уставками системы ОВК. Это меню доступно из сервисного режима доступа

Но сервисный режим в плане настройки и конфигурации все-таки несколько ограничен по сравнению с COMMIS. Здесь, к примеру, отслеживаются или доступны для редактирования:

  • последовательности,
  • напряжения выходов,
  • параметры защиты,
  • тип подключенных датчиков
  • уставки защиты,
  • работа циркуляционного насоса.

Между тем для управления любой современной системой кондиционирования воздуха этого режима вполне достаточно, чтобы полноценно контролировать все параметры вентиляции и управлять ими при необходимости.

Раздел USER меню пользователя

Фактически, это чисто информационный раздел, где в плане возможных изменений доступны лишь параметры температуры. При этом редактировать значения в контроллере Сименс допустимо только в границах параметров, установленных на втором или третьем уровнях доступа.

Режим информационного показа ограничивает действия пользователя визуальным контролем и возможностью редактирования параметров температуры в рамках запрограммированных уставок

Например, если прежде на уровне SERVISE контроллера Сименс была установлена граница температуры в 25ºС, на уровне USER выше этого значения температуру задать уже не получится. Необходимо прежде увеличить границу уставки на вышестоящем уровне.

Датчики для работы с контроллерами Сименс

Контроль параметров систем ОВК выполняется контроллерами Siemens при помощи различных датчиков. Поддерживается подключение на входы контроллера Сименс измерительных устройств трёх видов:

  1. Активные.
  2. Пассивные.
  3. Стандартные.

Активные измерители – датчики, имеющие рабочее напряжение 24В переменного тока, способные формировать выходной сигнал постоянным напряжением в диапазоне 0 – 10 вольт.

Пассивные сенсоры – все типы датчиков, построенные на чувствительных элементах LG-Ni 1000, Pt 1000, T1 и подобные.

Стандартный датчик с поддержкой функции высокоточных измерений. Подобные приборы, а также сенсоры других типов могут использоваться в схеме автоматики Сименс

Стандартные устройства – группа датчиков (особо точных) под измерение различных параметров от температуры воздуха до уровня радиации.

Контроллеры Сименс: запрограммированные приложения

Как уже отмечалось, программная среда контроллеров Сименс содержит обширный набор готовых приложений под разную конфигурацию систем. Это самый простой способ установки и наладки оборудования для конечного пользователя.

На каждое приложение имеется техническое описание в сопроводительной документации. Для бытовых целей подходят приложения Сименс типа «A01…», для промышленных нужд обычно выбирается тип «U01…».

Выбирается любое приложение из ассортимента следующим образом:

  1. Активировать уровень PASS
  2. Активировать опцию меню APP ID
  3. Выбрать приложение из списка
  4. Подтвердить клавишей «ОК».

Следует иметь в виду: после подтверждения ранее установленное и активированное для управления другое приложение полностью удаляется из контроллера Сименс.

После активации выбранного приложения пользователю необходимо провести работу с подключением всех линий системы ОВК на клеммы контроллера Сименс.

Затем активируют режим «TEST», при помощи которого автоматически выполняется проверка корректности выполненных соединений под управление отдельным функционалом.

Эту функцию необходимо применять обязательно. Так гарантируется безошибочная работа системы ОВК в дальнейшем под управлением контроллера Сименс.
