Siemens sqs65 – SQS65 Siemens привод клапана

SQS65 Siemens привод клапана

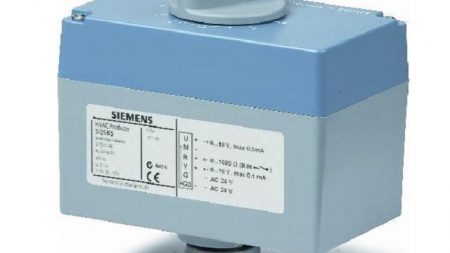

Siemens SQS65

ПРИВОД КЛАПАНА ЭЛЕКТРОМОТОРНЫЙ, 400 N, 5.5мм, AC 24 В, DC 0..10 В. Марка SQS65.


Снят с производства. Замена SAS61.03

  •  SQS65… рабочее напряжение переменного тока 24 в, управляющий сигнал  постоянного тока 0…10 V, постоянного тока 2…10 в или 0…1000 Ω l
  •  Усилие позиционирования 400 Н
  •  Непосредственная установка на клапаны; не требуется регулировок
  •  Вспомогательный выключатель для экстра функций с SQS35.00, SQS35.03,  SQS85.00, SQS85.03
  •  С или без функции возврата пружиной согласно DIN 32 730
  •  Индикация положения
  •  Устройство ручной регулировки на приводах без возврата пружиной

Применение

Для управления клапанами «Siemens» – VVG44…, VVG55… и VXG44 с ходом 5,5мм для контроля горячей и холодной воды в системах отопления, вентиляции и кондиционирования воздуха. В соединении с монтажным набором ASK30 можно также осуществлять управление старыми клапанами фирмы Landis&Gyr с ходом 4 мм или 5.5 мм: X3i…, VVG45…, VXG45…, VXG46…, VVI51….

Список типов



Модель Рабочее напряжение Позиционный сигнал Время позиционир ования Функция возврата пружиной Время возврата пружина
SQS35.00 переменно го тока 230 в 3-точечный 150 сек Нет ––
SQS35.03 переменно го тока 230 в 3-точечный 35 сек Нет ––
SQS35.50 переменно го тока 230 в 3-точечный 150 сек Да 8 сек
SQS35.53 переменно го тока 230 в 3-точечный 35 сек Да 8 сек
SQS65.5 Переменно го тока 24 V постоянного тока 0-10 / 0…1000 Ω 35 сек Да 8 сек
SQS65 Переменно го тока 24 V постоянного тока 0-10 /0…1000 Ω 35 сек Нет ––
SQS65.2 Переменно го тока 24 V Постоянного тока 2-10 / 0…1000 Ω 35 сек Нет ––
SQS85.00 Переменно го тока 24 V 3-точечный 150 сек Нет ––
SQS85.03 Переменно го тока 24 V 3-точечный 35 сек Нет ––



Технические характеристики

Рабочее напряжение

AC 230 V

Частота

50 Hz

Макс. энергопотребление

3,5 ВА

Время позиц.при 50 Hz (откр./закр.)

35 сек.

Усилие позиционирования

400 Н

Номинальный ход

5.5 мм

Степень защиты корпуса

IP54 по EN 60529

Макс. температура среды

+1 … +130 °C

Ввод кабеля

2 ввода ∅ 20,5 мм (для M20)

Материал панели основания

Пластик

Материал корпуса

Пластик

Вес

0.6 кг

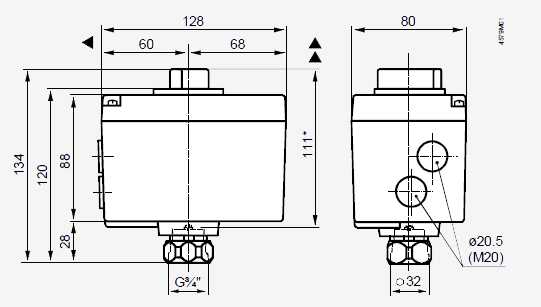

Размеры

Описание_Siemens_SQS65.pdf



Отзывы

Пока нет отзывов

center-control.ru

SQS65.5 Siemens привод клапана

Siemens SQS65.5

ПРИВОД КЛАПАНА ЭЛЕКТРОМОТОРНЫЙ, 400 N, 5.5мм, AC 24 В, DC 0..10 В, С ФУНКЦИЯ БЕЗОПАСНОСТИ. Марка SQS65.5.

  •  SQS65… рабочее напряжение переменного тока 24 в, управляющий сигнал  постоянного тока 0…10 V, постоянного тока 2…10 в или 0…1000 Ω l
  •  Усилие позиционирования 400 Н
  •  Непосредственная установка на клапаны; не требуется регулировок
  •  Вспомогательный выключатель для экстра функций с SQS35.00, SQS35.03,  SQS85.00, SQS85.03
  •  С или без функции возврата пружиной согласно DIN 32 730
  •  Индикация положения
  •  Устройство ручной регулировки на приводах без возврата пружиной

Применение

Для управления клапанами «Siemens» – VVG44…, VVG55… и VXG44 с ходом 5,5мм для контроля горячей и холодной воды в системах отопления, вентиляции и кондиционирования воздуха. В соединении с монтажным набором ASK30 можно также осуществлять управление старыми клапанами фирмы Landis&Gyr с ходом 4 мм или 5.5 мм: X3i…, VVG45…, VXG45…, VXG46…, VVI51….

Список типов



МодельРабочее напряжениеПозиционный сигналВремя позиционир ования
Функция возврата пружиной
Время возврата пружина
SQS35.00переменно го тока 230 в3-точечный150 секНет––
SQS35.03переменно го тока 230 в3-точечный35 секНет––
SQS35.50переменно го тока 230 в3-точечный150 секДа8 сек
SQS35.53переменно го тока 230 в3-точечный35 секДа8 сек
SQS65.5Переменно го тока 24 Vпостоянного тока 0-10 / 0…1000 Ω35 секДа8 сек
SQS65Переменно го тока 24 Vпостоянного тока 0-10 /0…1000 Ω35 секНет––
SQS65.2Переменно го тока 24 VПостоянного тока 2-10 / 0…1000 Ω35 секНет––
SQS85.00Переменно го тока 24 V3-точечный150 секНет––
SQS85.03Переменно го тока 24 V3-точечный35 секНет––



Технические характеристики

Рабочее напряжение

AC 230 V

Частота

50 Hz

Макс. энергопотребление

3,5 ВА

Время позиц.при 50 Hz (откр./закр.)

35 сек.

Усилие позиционирования

400 Н

Номинальный ход

5.5 мм

Степень защиты корпуса

IP54 по EN 60529

Макс. температура среды

+1 … +130 °C

Ввод кабеля

2 ввода ∅ 20,5 мм (для M20)

Материал панели основания

Пластик

Материал корпуса

Пластик

Вес

0.6 кг



Размеры

Описание_Siemens_SQS65.pdf



Отзывы

Пока нет отзывов

center-control.ru

SQS65.2 Siemens привод клапана

Siemens SQS65.2

ПРИВОД КЛАПАНА ЭЛЕКТРОМОТОРНЫЙ, 400 N, 5.5L MM, AC 24 В, DC 2…10 V. Марка SQS65.2.

  •  SQS65… рабочее напряжение переменного тока 24 в, управляющий сигнал  постоянного тока 0…10 V, постоянного тока 2…10 в или 0…1000 Ω l
  •  Усилие позиционирования 400 Н
  •  Непосредственная установка на клапаны; не требуется регулировок
  •  Вспомогательный выключатель для экстра функций с SQS35.00, SQS35.03,  SQS85.00, SQS85.03
  •  С или без функции возврата пружиной согласно DIN 32 730
  •  Индикация положения
  •  Устройство ручной регулировки на приводах без возврата пружиной

Применение

Для управления клапанами «Siemens» – VVG44…, VVG55… и VXG44 с ходом 5,5мм для контроля горячей и холодной воды в системах отопления, вентиляции и кондиционирования воздуха. В соединении с монтажным набором ASK30 можно также осуществлять управление старыми клапанами фирмы Landis&Gyr с ходом 4 мм или 5.5 мм: X3i…, VVG45…, VXG45…, VXG46…, VVI51….

Список типов



МодельРабочее напряжениеПозиционный сигналВремя позиционир ования Функция возврата пружинойВремя возврата пружина
SQS35.00переменно го тока 230 в3-точечный150 секНет––
SQS35.03переменно го тока 230 в3-точечный35 секНет––
SQS35.50переменно го тока 230 в3-точечный150 секДа8 сек
SQS35.53переменно го тока 230 в3-точечный35 секДа8 сек
SQS65.5Переменно го тока 24 Vпостоянного тока 0-10 / 0…1000 Ω35 секДа8 сек
SQS65Переменно го тока 24 Vпостоянного тока 0-10 /0…1000 Ω35 секНет––
SQS65.2Переменно го тока 24 VПостоянного тока 2-10 / 0…1000 Ω35 секНет––
SQS85.00Переменно го тока 24 V3-точечный150 секНет––
SQS85.03Переменно го тока 24 V3-точечный35 секНет––



Технические характеристики

Рабочее напряжение

AC 230 V

Частота

50 Hz

Макс. энергопотребление

3,5 ВА

Время позиц.при 50 Hz (откр./закр.)

35 сек.

Усилие позиционирования

400 Н

Номинальный ход

5.5 мм

Степень защиты корпуса

IP54 по EN 60529

Макс. температура среды

+1 … +130 °C

Ввод кабеля

2 ввода ∅ 20,5 мм (для M20)

Материал панели основания

Пластик

Материал корпуса

Пластик

Вес

0.6 кг



Размеры

Описание_Siemens_SQS65.pdf



Отзывы

Пока нет отзывов

Оставить отзыв

Все поля обязательны к заполнению

Имя

center-control.ru

SQS65.5UG Siemens привод клапана

Siemens SQS65.5UG

ПРИВОД КЛАПАНА ДЛЯ РЕЗЬБОВЫХ КЛАПАНОВ С ХОДОМ ШТОКА 5.5 MM, AC 24 V, DC 0…10V. Марка SQS65.5UG.

  • SQS65… рабочее напряжение переменного тока 24 в, управляющий сигнал  постоянного тока 0…10 V, постоянного тока 2…10 в или 0…1000 Ω l
  •  Усилие позиционирования 400 Н
  •  Непосредственная установка на клапаны; не требуется регулировок
  •  Вспомогательный выключатель для экстра функций с SQS35.00, SQS35.03,  SQS85.00, SQS85.03
  •  С или без функции возврата пружиной согласно DIN 32 730
  •  Индикация положения
  •  Устройство ручной регулировки на приводах без возврата пружиной

Применение

Для управления клапанами «Siemens» – VVG44…, VVG55… и VXG44 с ходом 5,5мм для контроля горячей и холодной воды в системах отопления, вентиляции и кондиционирования воздуха. В соединении с монтажным набором ASK30 можно также осуществлять управление старыми клапанами фирмы Landis&Gyr с ходом 4 мм или 5.5 мм: X3i…, VVG45…, VXG45…, VXG46…, VVI51….

Список типов

МодельРабочее напряжениеПозиционный сигналВремя позиционир ованияФункция возврата пружинойВремя возврата пружина
SQS35.00переменно го тока 230 в3-точечный150 секНет––
SQS35.03переменно го тока 230 в3-точечный35 секНет––
SQS35.50переменно го тока 230 в3-точечный150 секДа8 сек
SQS35.53переменно го тока 230 в3-точечный35 секДа8 сек
SQS65.5Переменно го тока 24 Vпостоянного тока 0-10 / 0…1000 Ω35 секДа8 сек
SQS65Переменно го тока 24 Vпостоянного тока 0-10 /0…1000 Ω35 секНет––
SQS65.2Переменно го тока 24 VПостоянного тока 2-10 / 0…1000 Ω35 секНет––
SQS85.00Переменно го тока 24 V3-точечный150 секНет––
SQS85.03Переменно го тока 24 V3-точечный35 секНет––



Технические характеристики

Рабочее напряжение

AC 230 V

Частота

50 Hz

Макс. энергопотребление

3,5 ВА

Время позиц.при 50 Hz (откр./закр.)

35 сек.

Усилие позиционирования

400 Н

Номинальный ход

5.5 мм

Степень защиты корпуса

IP54 по EN 60529

Макс. температура среды

+1 … +130 °C

Ввод кабеля

2 ввода ∅ 20,5 мм (для M20)

Материал панели основания

Пластик

Материал корпуса

Пластик

Вес

0.6 кг



Размеры

Описание_Siemens_SQS65.5UG.pdf

Отзывы

Пока нет отзывов

center-control.ru

Acvatix, Приводы Acvatix, Регулирующие приводы Acvatix для центральных установок ОВК Приводы Siemens 400 N для резьбовых клапанов с ходом штока 5.5 м SQS35, SQS65, SQS65.5, SQS85, SQL33

Приводы Siemens 400 N для резьбовых клапанов с ходом штока 5.5 м SQS35, SQS65, SQS85

Приводы 400 N для резьбовых клапанов с ходом штока 5.5 м SQS35, SQS65, SQS85

Привод SQS35.50/35.53

Привод SQS35.00/35.03

Привод SQS 65

  • Электромагнитные приводы SQS для резьбовых клапанов с ходом штока 5.5 mm

  • Ручное управление c автоматическим возвратом в управляющий режим.

  • Защита от перегрузки посредством датчика момента при достижении предельного значения.

  • Эектромагнитные приводы SQS имеют пластиковый корпус и резьбовый разъем на клапан с ходом штока 5.5 mm.

Усилие позиционирования400 N
Шток5.5 mm
Функция обратного хода под действием пружинына DIN 32730; см. “Обзор модельного ряда”
Степень защитыIP54
Температура окружающего воздуха-5…+50°C
Температура средымаксимально 130°C
Позиция установкиОт вертикального до горизонтального

SQS 65 … имеет сигнал позиционной обратной связи DC 0…10 V

ТипПараметры
Рабочее напряжениеУправляющий сигналПотребляемая мощность [VA]Время срабатывания (s)Функция обратного хода под действием пружины
SQS35.00AC 230 V3-позиционный2.5150Нет
SQS35.03AC 230 V3-позиционный3.535Нет
SQS35.50AC 230 V3-позиционный5150Да (8 s)
SQS35.53AC 230 V3-позиционный635Да (8 s)
SQS65 *AC 24 VDC 0…10 V4.535Нет
SQS65.2AC 24 VDC 0…10 V4.535Нет
SQS65.5AC 24 VDC 0…10 V735Да (8 s)
SQS85.00AC 24 V3-позиционный2150Нет
SQS85.03AC 24 V3-позиционный235Нет

Приводы с функцией обратного хода под действием пружины имеют индикатор положения на месте рукоятки ручного управления.
* Возможен управляющий сигнал 0..1000 Ohm


Аксессуары для SQS 35 ../SQS85..

ASC9.6

Дополнительный переключатель SQS 35../85.. ASC9.6
Цифровые выходыAC 250 V‚ рез., 3 A резист.‚ 3 A инд.
Установочный диапазон0…100%

Адаптер для старых моделей клапанов ASK30

Адаптер используется для присоединения приводов SQS35/65/ 85…SSc и клапанов «Landis & Gyr» моделей VVG45…‚ VXI46…‚VVI51.15… VXG45…,VXG46…, и X3i….
