STEP7 и STARTER для частотных преобразователей SINAMICS
01.09.2014 – Стал доступен пакет обновления 4 (SP4) промышленного программного обеспечения STEP 7 V5.5 для программирования, наладки, диагностики и обслуживания контроллеров SIMATIC. Он может быть получен путем бесплатного скачивания с международного сайта поддержки компании Siemens. В пакет обновления SP4 уже входит программный пакет NCM S7 для конфигурирования систем промышленной связи PROFIBUS и Industrial Ethernet. Пакет обновления SP4 может быть непосредственно установлен в существующее программное обеспечение STEP 7 V5.5, и может также использоваться для обновления программного обеспечения STEP 7 Professional Edition 2010. Данное программное обеспечение может быть как без пакета обновления, так и с пакетом обновления одной из предыдущих версий. Лицензия для STEP 7 V5.5, остается действующей и с пакетом обновления SP4.
Поддерживаемые операционные системы:
- Microsoft Windows 7 Ultimate, Professional и Enterprise (Standard Installation) 32- и 64-разрядная с SP1 или без него
- Microsoft Windows Server 2008 R2 64-разрядная с SP1 или без него
Следующие операционные системы по-прежнему могут использоваться как основание для установки:
- Microsoft Windows XP Professional с пакетом обновления SP2 или SP3, 32-разрядная
- Microsoft Windows Server 2003 SP2 Standard Edition R2 в качестве рабочей станции
Также вышла в свет новая версия программного обеспечения STARTER V4.4, использующегося для ввода в эксплуатацию, оптимизации и диагностики частотных преобразователей SINAMICS. STARTER V4.4 содержит дополнительные пакеты SINAMICS Support Packages (SSP). Эти SSP устанавливаются автоматически сетапом STARTER, когда активирован соответствующий флажок. STARTER V4.4 совместим с предыдущими версиями STARTER и заменяет их.
Поддерживаемые операционные системы:
Microsoft Internet Explorer V6.0 и выше
32-разрадные операционные системы
- Microsoft Windows Server 2003 SP2
- Microsoft Windows XP Professional SP3*)
- Microsoft Windows 7 Professional SP1
- Microsoft Windows 7 Ultimate SP1
- Microsoft Windows 7 Enterprise SP1 (стандартная установка)
64-разрядные операционные системы
- Microsoft Windows 7 Professional SP1
- Microsoft Windows 7 Ultimate SP1
- Microsoft Windows 7 Enterprise SP1 (стандартная установка)
- Microsoft Windows Server 2008 R2 SP1
По материалам Siemens
ua.automation.com
Программное обеспечение для ввода в эксплуатацию STARTER
Программное обеспечение для ввода в эксплуатацию STARTERПрограмма STARTER для управления и контроля привода может быть использована для:
- запуска
- оптимизации и
- диагностики.
Данная программа может работать как на отдельном ПК, так и может быть интегрирована в инжиниринговую систему SCOUT (SIMOTION). Базовый набор функций и поддержка будут одинаковыми в обоих случаях.
Кроме семейства SINAMICS, текущая версия STARTER также поддерживает привода MICROMASTER 4.
Мастер проекта может быть использован для создания приводов в единой структуре проектного дерева.
Для новичков процесс выбора в диалоговом меню, ориентированном на решение именно данной задачи, будет простым, а графическое отображение обеспечивает максимальную ясность при установке параметров привода.
Первый запуск может быть выполнен с помощью мастера, который сам сделает все минимально необходимые настройки. Привод будет способен работать после ввода минимального числа параметров.

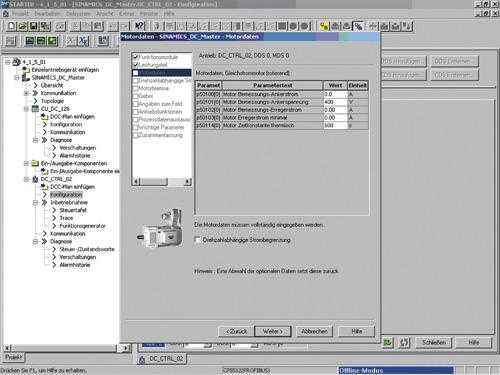

Индивидуальные настройки выполняются, используя графические экраны параметаризации, которые при этом также отображают текущий режим работы.
Пример индивидуальных настроек может включать определение:
- Портов ввода/вывода
- Шинных интерфейсов
- Канал уставки (напр. фиксированные уставки)
- Управление скоростью (напр. генератор функции ускорения/торомжения, ограничители)
- Соединения BICO – элементов
- Диагностику.
Эксперты могут получить быстрый доступ к отдельным параметрам через Экспертный лист и не должны проходить по диалогам в поисках параметров. В дополнение, для оптимизации привода доступны следующие функции:
- Само-оптимизация
- Трассировка.
Диагностические функции предоставляют информацию о :
- Control/status words
- Статус парметров
- Условия функционирования
- Процессе коммуникации.
Performance
- Лёгко использовать: Для первого запуска необходимо только ограниченное число параметров
- Диалоговые панели обеспечивают простой запуск и настройку
- Функции само-оптимизации снижают усилия на конфигурирование
- Встроенные функции трассировки обеспеичвают оптимальную поддержку при запуске, оптимизации и устранении неполадок.
Аппаратные и программные требования
Программатор или ПК с Pentium™ II 400 MHz (Windows™ NT/2000),
Pentium™ III 500 MHz (Windows™ XP)
256 MB RAM
Разрешение монитора 1024 × 768 точекWindows™ NT 4.0 SP6, 2000 SP3, XP Professional SP1
Microsoft Internet Explorer 5.01
Интеграция
Программное обеспечение для ввода в эксплуатацию STARTERМодули управления SINAMICS S120/SINAMICS S150 Control Units могут коммуницировать с другими устройствами по PROFIBUS или PROFINET/Ethernet, или через последовательный интерфейс RS232, в зависимости от версии и комплектрации Control Unit (DP or PN).
PG/PC имеет в своем составе плату PROFIBUS.
Если используется плата CBE20 PROFINET, то между CU320‑2 и PG/PC возможна связь по Ethernet.
Дополнительно
Программное обеспечение для ввода в эксплуатацию STARTERСоединение
В зависимости от версии управляющего модуля соединение между управляющим модулем (CU) преобразователя и программатором (PG) или PC может быть реализована через последовательный интерфейс или USB, PROFIBUS или Ethernet/PROFINET. Следующие аксессуары, представленные в таблице доступны для конкретной системы приводов.
Выбор и данные для заказа
Преобразователь | Рекомендуемые аксессуары для соединения между преобразователем и программатором или PC | |||||
---|---|---|---|---|---|---|
RS232/USB | Заказной номер | PROFIBUS | Заказной номер | PROFINET | Заказной номер | |
MICROMASTER 4 | Комплект PC-преобразователь | 6SE6400‑1PC00‑0AA0 | SIMATIC DP кабель 12 Мбод для соединения с PG, готовый кабель с 2 × 9-пол. разъемами SUB-D, 3 м | 6ES7901‑4BD00‑0XA0 | – | – |
SIMATIC ET 200S FC | SIMATIC S7 кабель RS232-нуль-модемный кабель, 6 м | 6ES7901‑1BF00‑0XA0 | соединение для PROFIBUS-системы в устройстве | – | соединение для PROFINET-системы в устройстве | – |
SIMATIC ET 200pro FC | USB-кабель для соединения с PC | 6SL3555‑0PA00‑2AA0 | соединение для PROFIBUS-системы в устройстве | – | соединение для PROFINET–системы в устройстве | – |
SINAMICS G110 | Комплект PC-преобразователь в комплекте поставки панель с 9‑пол. разъемом Sub‑D и RS232-стандартным кабелем, 3 м, также входит и ПО STARTER для ввода в эксплуатацию на DVD | 6SL3255‑0AA00‑2AA1 | – | – | – | – |
SINAMICS G120 | Комплект PC-преобразователь для управляющего модуля CU240 в комплекте поставки панель с 9‑пол. разъемом Sub‑D и RS232-стандартным кабелем, 3 м, также входит и ПО STARTER для ввода в эксплуатацию на DVD | 6SL3255‑0AA00‑2AA1 | SIMATIC DP кабель 12 Мбод для соединения с PG, готовый кабель с 2 × 9-пол. разъемами SUB-D, 3 м | 6ES7901‑4BD00‑0XA0 | Необходим стандартный-CAT5-Ethernet-кабель или PROFINET-кабель. | – |
Комплект PC-преобразователь для управляющего модуля CU230P-2 в комплекте поставки USB-кабель, 3 м, также входит и ПО STARTER для ввода в эксплуатацию на DVD | 6SL3255‑0AA00‑2AA1 | SIMATIC DP кабель 12 Мбод для соединения с PG, готовый кабель с 2 × 9-пол. разъемами SUB-D, 3 м | 6ES7901‑4BD00‑0XA0 | – | – | |
SINAMICS G110D | USB-кабель для соединения с PC | 6SL3555‑0PA00‑2AA0 | – | – | – | – |
SINAMICS G120D | USB-кабель для соединения с PC | 6SL3555‑0PA00‑2AA0 | соединение для PROFIBUS-системы в устройстве | – | соединение для PROFINET–системы в устройстве | – |
SINAMICS S110 | SIMATIC S7 кабель RS232-нуль-модемный кабель, 6 м | 6ES7901‑1BF00‑0XA0 | PROFIBUS-коммуникационный модуль CP 5512 (PCMCIA-карта Typ 2 + адаптер с 9-пол. SUB‑D-штекером,для Windows 2000/XP Professional и PCMCIA 32) | 6GK1551‑2AA00 | в подготовке | в подготовке |
|
| SIMATIC DP кабель 12 Мбод для соединения с PG, готовый кабель с 2 × 9-пол. разъемами SUB-D, 3 м | 6ES7901‑4BD00‑0XA0 |
|
| |
SINAMICS S120 | SIMATIC S7 кабель RS232-нуль-модемный кабель, 6 м | 6ES7901‑1BF00‑0XA0 | PROFIBUS-коммуникационный модуль CP 5512 (PCMCIA-карта Typ 2 + адаптер с 9-пол. SUB‑D-штекером,для Windows 2000/XP Professional и PCMCIA 32) | 6GK1551‑2AA00 | Необходим стандартный-CAT5-Ethernet-кабель или PROFINET-кабель. В CU320 для соединения через Ethernet необходим Communication Board CBE20. | – |
|
| SIMATIC DP кабель 12 Мбод для соединения с PG, готовый кабель с 2 × 9-пол. разъемами SUB-D, 3 м | 6ES7901‑4BD00‑0XA0 |
|
| |
SINAMICS S150 | SIMATIC S7 кабель RS232-нуль-модемный кабель, 6 м | 6ES7901‑1BF00‑0XA0 | PROFIBUS-коммуникационный модуль CP 5512 (PCMCIA-карта Typ 2 + адаптер с 9-пол. SUB‑D-штекером,для Windows 2000/XP Professional и PCMCIA 32) | 6GK1551‑2AA00 | Необходим стандартный-CAT5-Ethernet-кабель или PROFINET-кабель.В CU320 для соединения через Ethernet необходим Communication Board CBE20. | – |
|
| SIMATIC DP кабель 12 Мбод для соединения с PG, готовый кабель с 2 × 9-пол. разъемами SUB-D, 3 м | 6ES7901‑4BD00‑0XA0 |
|
| |
SINAMICS G130 | SIMATIC S7 кабель RS232-нуль-модемный кабель, 6 м | 6ES7901‑1BF00‑0XA0 | PROFIBUS-коммуникационный модуль CP 5512 (PCMCIA-карта Typ 2 + адаптер с 9-пол. SUB‑D-штекером,для Windows 2000/XP Professional и PCMCIA 32) | 6GK1551‑2AA00 | Необходим стандартный-CAT5-Ethernet-кабель или PROFINET-кабель В CU320 для соединения через Ethernet необходим Communication Board CBE20. | – |
|
| SIMATIC DP кабель 12 Мбод для соединения с PG, готовый кабель с 2 × 9-пол. разъемами SUB-D, 3 м | 6ES7901‑4BD00‑0XA0 |
|
| |
SINAMICS G150 | SIMATIC S7 кабель RS232-нуль-модемный кабель, 6 м | 6ES7901‑1BF00‑0XA0 | PROFIBUS-коммуникационный модуль CP 5512 (PCMCIA-карта Typ 2 + адаптер с 9-пол. SUB‑D-штекером,для Windows 2000/XP Professional и PCMCIA 32) | 6GK1551‑2AA00 | Необходим стандартный-CAT5-Ethernet-кабель или PROFINET-кабель В CU320 для соединения через Ethernet необходим Communication Board CBE20. | – |
|
| SIMATIC DP кабель 12 Мбод для соединения с PG, готовый кабель с 2 × 9-пол. разъемами SUB-D, 3 м | 6ES7901‑4BD00‑0XA0 |
|
|
Опции
Программное обеспечение для ввода в эксплуатацию STARTERDRIVE CONTROL CHART (DCC)
Технология Drive Control Chart (DCC) является развитием принципа “свободных блоков”, она расширяет возможности создания технологических функций непосредственно в приводе для SINAMICS S120, G130 и G150.
Простой в использовании редактор DCC позволяет создавать программу в графичесом режиме, при этом обеспчивается ясное представление структур управления, а также высокая степень многократного использования существующих диаграмм. Различные функции разомкнутого и замкнутого регулирования с обратной связью представлены в виде готовых Блоков управления приводом (Drive Control Blocks (DCBs)) в библиотеке DCB. Они могут быть скопированы пользователем в собственную управляющую программу и графически связаны между собой. Встроенная справочная система и диагностические функции позволяют легко выполнять проверку поведения программы или идентификацию причин ошибок. Библиотека блоков содержит большой выбор управляющих, арифметических и логических блоков, а также готовых блоков-регуляторов и функций управления с обратной связью.
Для SINAMICS S120 Drive Control Chart обеспечивает также удобную основу для решения сложных задач регулирования непосредственно в преобразователе частоты. Это обеспечивает максимальную гибкость и адаптируемость SINAMICS к технологическим задачам. Локальная обработка информации в приводе делает возможной реализацию модульной концепции машины и приводит к повышению производительности машины и качества продукции.
DCC – дополнение к инженерной программе Starter для SINAMICS G130, SINAMICS G150 и SINAMICS S120 и доступно как дополнительный программный пакет.
Дальнейшая информация
Программное обеспечение для ввода в эксплуатацию STARTERПрограмму STARTER можно найти в Интернете по адресу
http://support.automation.siemens.com/WW/view/en/10804985/133100
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки – звоните или присылайте заявки
Заказной номер | PG | Описание продукта | Цена |
6AU1810-1HA20-5XA0 | 753 | SINAMICS ИНЖЕНЕРНОЕ П.О. DCC SINAMICS V2.0 SP5 ПОЛНАЯ ЛИЦЕНЗИЯ DCC ДЛЯ SINAMICS V2.6 SP2/V4.3 SP1 ОПЦИЯ К STARTER V4.1 SP5 ПОСТАВКА НА НОСИТЕЛЕ ДАННЫХ DVD ВКЛ.: FLOATING ЛИЦЕНЗИЯ | 304.08 |
6AU1810-1JA20-5XA0 | 731 | SIMOTION ИНЖЕНЕРНОЕ П.О. DCC SIMOTION V2.0 SP5 ПОЛНАЯ ЛИЦЕНЗИЯ DCC ДЛЯ SIMOTION V4.1 SP5 И ДЛЯ SINAMICS V2.5 SP1 ОПЦИЯ ДЛЯ SCOUT V4.1 SP5 И ДЛЯ STARTER V4.1 SP5 ПОСТАВКА НА DVD ВКЛЮЧАЯ ПЛАВАЮЩУЮ ЛИЦЕНЗИЮ | 1022.18 |
6SL3072-0AA00-0AG0 | 753 | STARTER УТИЛИТА ДЛЯ ПУСКОНАЛАДКИ SINAMICS И MICROMASTER ВЕРСИЯ V4.1 SP2 DVD ДЛЯ WINDOWS 2000 SP3,SP4 И WINDOWS 2003 SERVER SP1 И WINDOWS XP PROF SP1, SP2, SP3 НЕМЕЦКИЙ/АНГЛИЙСКИЙ/ИСПАНСКИЙ/Ф РАНЦУЗСКИЙ И ИТАЛЬЯНСКИЙ | 30.42 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки – звоните или присылайте заявки
Заказной номер | PG | Описание продукта | Цена |
6AU1810-1HA20-5XA0 | 753 | SINAMICS ИНЖЕНЕРНОЕ П.О. DCC SINAMICS V2.0 SP5 ПОЛНАЯ ЛИЦЕНЗИЯ DCC ДЛЯ SINAMICS V2.6 SP2/V4.3 SP1 ОПЦИЯ К STARTER V4.1 SP5 ПОСТАВКА НА НОСИТЕЛЕ ДАННЫХ DVD ВКЛ.: FLOATING ЛИЦЕНЗИЯ | 304.08 |
6AU1810-1JA20-5XA0 | 731 | SIMOTION ИНЖЕНЕРНОЕ П.О. DCC SIMOTION V2.0 SP5 ПОЛНАЯ ЛИЦЕНЗИЯ DCC ДЛЯ SIMOTION V4.1 SP5 И ДЛЯ SINAMICS V2.5 SP1 ОПЦИЯ ДЛЯ SCOUT V4.1 SP5 И ДЛЯ STARTER V4.1 SP5 ПОСТАВКА НА DVD ВКЛЮЧАЯ ПЛАВАЮЩУЮ ЛИЦЕНЗИЮ | 1022.18 |
6ES7901-1BF00-0XA0 | 261 | SIMATIC S7, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ (НУЛЬ-МОДЕМНЫЙ КАБЕЛЬ RS 232) ДЛЯ HMI-АДАПТЕРА И PC/TS АДАПТЕРА, ДЛИНА 5M | 20.14 |
6ES7901-4BD00-0XA0 | 250 | SIMATIC DP, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА К СЕТИ PROFIBUS-DP, ДО 12 МБИТ/С, С ДВУМЯ 9-ПОЛЮСНЫМИ СОЕДИНИТЕЛЯМИ D-ТИПА, ДЛИНА 3 M | 104.94 |
6GK1551-2AA00 | 5P5 | SIMATIC NET, PB, CP 5512 PC-КАРТА (CARDBUS, 32 БИТА) ДЛЯ ПОДКЛЮЧЕНИЯ PG (ПРОГРАММАТОРА) ИЛИ НОУТБУКА К СЕТИ PROFIBUS ИЛИ MPI | 752.60 |
6GK1571-1AA00 | 5P5 | КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP5711 USB-АДАПТОР (USB 2.0) ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ НОУТБУКА К PROFIBUS ИЛИ MPI; 2М КАБЕЛЬ USB В КОМПЛЕКТЕ | 752.60 |
6SE6400-1PC00-0AA0 | 325 | MICROMASTER 4 PC – КОМПЛЕКТ ДЛЯ СОЕДИНЕНИЯ ПК И ПРЕОБРАЗОВАТЕЛЯ | 37.55 |
6SL3255-0AA00-2AA1 | 335 | SINAMICS G110 / G120 КОМПЛЕКТ ДЛЯ СВЯЗИ ПК И ПРЕОБРАЗОВАТЕЛЯ, ВКЛ. ПО ПУСКОНАЛАДКИ STARTER НА CD-ROM | 34.22 |
6SL3555-0PA00-2AA0 | 346 | SINAMICS G120D КАЬЕЛЬ ИНТЕРФЕЙСА USB ДЛИНА 2,5 M | 155.88 |
www.avigan.com.ua
Программа для параметрирования STARTER – Инженерное Бюро Авиган
Программа для параметрирования STARTER
Удобный в использовании инструмент ввода в эксплуатацию STARTER может использоваться для:
- ввод в эксплуатацию
- оптимизация
- диагностика
Это программное обеспечение может работать как автономное приложение для ПК либо быть встроено в систему SCOUT (с SIMOTION) или STEP 7 (сDrive ES Basic). Основные функции и управляемость в обоих случаях одинаковы.
В дополнение к SINAMICS DC MASTER, текущая версия STARTER также поддерживает все приводы переменного тока SINAMICS – включая MICROMASTER 4 и преобразователь частоты для SIMATIC ET 200S FC распределенного ввода/вывода.
SINAMICS DC MASTER поддерживается STARTER 4.1.5; использование старых версий STARTER невозможно.
Мастер проекта может быть использован для создания приводов в единой структуре проектного дерева.
Для новичков процесс выбора в диалоговом меню, ориентированном на решение именно данной задачи, будет простым, а графическое отображение обеспечивает максимальную ясность при установке параметров привода.
Первый запуск может быть выполнен с помощью мастера, который сам сделает все минимально необходимые настройки. Привод будет способен работать после ввода минимального числа параметров.
Пример индивидуальных настроек может включать определение:
- портов ввода/вывода
- шинных интерфейсов
- соединения BICO элементов
- диагностику
Эксперты могут получить быстрый доступ к отдельным параметрам через Экспертный лист и не должны проходить по диалогам в поисках параметров. В дополнение, для оптимизации привода доступны следующие функции:
- трассировка (в зависимости от привода)
Диагностические функции предоставляют информацию о:
- Control/status words
- статус парамтров
- условия функционирования
- процесс коммуникации
Эксплуатационные характеристики
- Простота использования: Для первого запуска необходимо только ограниченное число параметров
- Диалоговые панели обеспечивают простой ввод в эксплуатацию
- Встроенные функции трассировки обеспечивают оптимальную поддержку при запуске, оптимизации и устранении неполадок
Минимальные аппаратные и програмные требования
Программатор или ПК с Pentium III 1 ГГц
512 MB оперативной памяти (1 GB RAM рекомендуется)
Разрешение экрана монитора 1 024 × 768, 16 бит глубина цвета
Свободное место на жестком диске: 2 GB
Windows 2000 SP4, Windows 2003 Server SP1, SP2
Windows XP Professional SP2 or SP3
Windows Vista Business SP1, Windows Vista Ultimate SP1
Microsoft Internet Explorer 6.0
Интеграция
Программа для параметрирования STARTERСвязь между блоком управления привода и устройством программирования (PG) или PC может быть установлена через последовательный интерфейс, через PROFIBUS или PROFINET.
Для конкретной системы привода доступны следующие аксессуары:
SINAMICS DC MASTER
Для установки соединения по шине PROFIBUS необходим адаптер и соединительный кабель.
Например, PROFIBUS карта CP 5512 (PCMCIA тип 2 + адаптер для 9-pin SUB-D разъём для подключения по PROFIBUS). Для Windows 2000/XP Professional и PCMCIA 32)Номер закза: 6GK1551-2AA00
и соединительный кабель между CP 5512 и PROFIBUSНомер закза: 6ES7901-4BD00-0XA0
Дополнительно
Программа для параметрирования STARTERСвязь
В зависимости от версии блока управления, блок управления (CU) устройства привода может соединяться с устройством программирования (PG) или PC через последовательный интерфейс, PROFIBUS или Ethernet / PROFINET. Для конкретной системы привода доступны следующие аксессуары.
Order No. | |
---|---|
PROFIBUS модуль коммуникации CP 5512 PCMCIA тип 2 + адаптер для 9-pin SUB-D разъем для подключения по PROFIBUS. Для MS Windows 2000/XP Professional и PCMCIA 32 | 6GK1551-2AA00 |
Соеднительный кабель между CP 5512 и PROFIBUS | 6ES7901-4BD00-0XA0 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки – звоните или присылайте заявки
Заказной номер | PG | Описание продукта | Цена |
6SL3072-0AA00-0AG0 | 753 | STARTER УТИЛИТА ДЛЯ ПУСКОНАЛАДКИ SINAMICS И MICROMASTER ВЕРСИЯ V4.1 SP2 DVD ДЛЯ WINDOWS 2000 SP3,SP4 И WINDOWS 2003 SERVER SP1 И WINDOWS XP PROF SP1, SP2, SP3 НЕМЕЦКИЙ/АНГЛИЙСКИЙ/ИСПАНСКИЙ/Ф РАНЦУЗСКИЙ И ИТАЛЬЯНСКИЙ | 30.42 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки – звоните или присылайте заявки
Заказной номер | PG | Описание продукта | Цена |
6ES7901-4BD00-0XA0 | 250 | SIMATIC DP, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА К СЕТИ PROFIBUS-DP, ДО 12 МБИТ/С, С ДВУМЯ 9-ПОЛЮСНЫМИ СОЕДИНИТЕЛЯМИ D-ТИПА, ДЛИНА 3 M | 104.94 |
6GK1551-2AA00 | 5P5 | SIMATIC NET, PB, CP 5512 PC-КАРТА (CARDBUS, 32 БИТА) ДЛЯ ПОДКЛЮЧЕНИЯ PG (ПРОГРАММАТОРА) ИЛИ НОУТБУКА К СЕТИ PROFIBUS ИЛИ MPI | 752.60 |
www.avigan.com.ua
контроллеры Siemens для задач любой сложности
На стадии проектирования очень трудно предусмотреть все нюансы технологического процесса будущего производства ввиду большого количества взаимосвязанных условий. В то же время даже безукоризненно выполненный проект может доставить разработчику массу хлопот, если в него нужно внести какие-либо непредвиденные изменения. Революционным прорывом в промышленной автоматике стал переход от исполнительных устройств с единожды и навсегда заложенной функцией к гибко перестраиваемым модульным блокам с изменяемой по требованию текущего момента конфигурацией.
Законченные решения в компактном исполнении: многофункциональные модули Logo!
Ярким примером такого подхода стало семейство программируемых реле Logo! (рисунок 1), производимых компанией Siemens. Собственно, слово «реле» в названии этих интеллектуальных устройств оставлено лишь в дань традиции, поскольку набор функциональных возможностей, заложенных в них изготовителем, не идет ни в какое сравнение с банальной коммутацией проводников, выполняемой обычными электромеханическими реле. Один такой модуль способен заменить собой целый блок релейно-коммутационной логики, что не только экономит место в шкафу управления, но и в значительной мере сокращает время ввода в эксплуатацию.

Рис. 1. Модули Logo! легко перенастраиваются в заданную блок-схему благодаря обширной библиотеке готовых функций
Идеология модулей LOGO! базируется на составлении разработчиком требуемой блок-схемы путем выбора из 8 основных и 29 дополнительных встроенных функций. К основным функциям (рисунок 2) относятся обычные операции логического сложения, вычитания, исключения и т.д., а дополнительные предоставляют такие возможности, как:
- генератор ШИМ-последовательности,
- годичный часовой выключатель,
- формирователь текстовых сообщений,
- пропорциональный регулятор,
- аналоговый усилитель,
- частотный детектор,
- реверсивный счетчик,
- реле времени,
- аналоговый триггер.

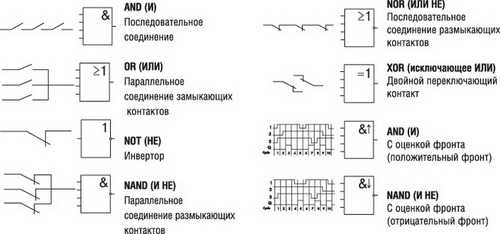

Рис. 2. Основные логические функции модулей включают в себя наиболее распространенные операции двоичной логики
В одной управляющей программе может быть задействовано до двухсот исполняемых функций, что определяет область применения этих приборов в различных системах контроля доступа, управления климатом, освещением, промышленным оборудованием и во многих других направлениях человеческой деятельности. Ниже в таблице 1 представлено параметрическое сравнение программируемых реле семейства LOGO!.
Таблица 1. Сравнительные параметры программируемых реле Logo!
Наименование | Наличие дисплея | Количество дискретных входов/выходов | Тип дискретных выходов | Ток нагрузки, А | Рабочая температура, °С | Питающее напряжение, В | Габаритные размеры, мм |
---|---|---|---|---|---|---|---|
6ED1052-2MD00-0BA6 | – | 8/4 | релейный | 10 – активная 3 – индуктивная | 0…55 | 12 | 72х90 |
6ED1052-1FB00-0BA6 | да | 115 | 72х90 | ||||
6ED1052-1FB00-0BA7 | 115 | 107х90 | |||||
6ED1052-1HB00-0BA6 | 24 | 72х90 | |||||
6ED1052-1MD00-0BA7 | 12 | 107х90 | |||||
6ED1052-1CC01-0BA6 | транзисторный | 0,3 | 24 | 72х90 |
Конструктивно модули Logo! выполнены в эргономичных, компактных пластиковых корпусах со степенью защиты IP20, предназначенных для установки на стандартные профильные шины DIN или на вертикальную плоскую поверхность. Цепи питания и датчики подключаются к клеммам в верхней части корпуса, а исполнительные устройства — снизу. Каждый блок может быть легко дополнен аналоговыми или коммуникационными модулями расширения, подключаемыми к нему с правой стороны. Подключение модуля расширения (рисунок 3) к внутренней шине логического модуля можно выполнить лишь в том случае, если его кодировочные штифты попадают в кодировочные пазы предшествующего модуля. Для объединения внутренней шины обоих модулей достаточно перевести ползунок на передней панели в рабочее положение.
Рис. 3. Модули расширения имеют уникальные комбинации кодировочных штифтов, что исключает неправильное подключение
Наиболее полно раскрыть внутренние ресурсы модулей помогает грамотно продуманный разработчиками процесс программирования, который может осуществляться тремя способами: с использованием встроенной клавиатуры и дисплея, установкой заранее запрограммированной карты памяти, а также — при помощи программного обеспечения LOGO! Soft Comfort.
Программирование сводится к подключению библиотек, требуемых в данный момент функций, установке соединений входа и выхода конкретной функции со входами и выходами логического модуля или других функций, настройка установочных параметров данной функции — время задержки включения или выключения, начальные значения и граничные пределы счетчиков, пороговые значения аналоговых величин и т.д. Наглядность этого процесса более всего напоминает любимую многими в детстве игру в кубики, с той лишь разницей, что вместо сказочных персонажей на гранях кубика нанесены фрагменты блок-схем (рисунок 4), из которых последовательно «собирается» законченное электронное устройство.

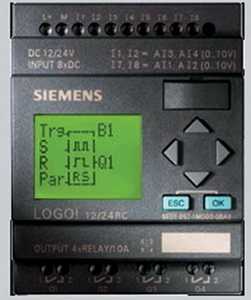

Рис. 4. Во время ручного программирования на экране модуля отображается только изменяемая в данный момент функция
Разумеется, ручной ввод программы в модуль имеет смысл только на этапе начального программирования и отладки. При наличии проверенной рабочей версии программы, процесс программирования осуществляется установкой в специальный паз энергонезависимого картриджа (рисунок 5) с исходным кодом. При включении питания программа автоматически копируется из съемного носителя в память логического модуля, после чего выполняется ее автоматический запуск. При извлечении картриджа с программой, защищенной от копирования, память соответствующего модуля будет очищена.
Рис. 5. Съемные картриджи памяти
Ну и, конечно, наиболее удобный и естественный способ программирования модулей LOGO! осуществляется при помощи LOGO! Soft Comfort — специально разработанной программы, предоставляющей широкие возможности по разработке, отладке и документированию программ этих логических модулей. Разработка может выполняться на языках LAD (Ladder Diagram) или FBD. Стилистика этих языков допускает использование символьных имен для переменных и функций, также поддерживается вставка необходимых комментариев. Немаловажно, что разработка, отладка и полное тестирование работы программы может осуществляться в автономном режиме без наличия реального модуля LOGO!, что позволяет начать работу над каким-либо проектом, не дожидаясь поступления заказанного оборудования.
В настоящее время логические модули LOGO! BA6 и LOGO! BA7, выпускаемые компанией Siemens, при грамотном дополнении необходимыми модулями расширения могут не только выполнять локальные задачи автоматического регулирования, но также использоваться в качестве полноценных, функционально законченных блоков управления.
Промышленные контроллеры Simatic — простота, компактность, функциональность
Неуклонно растущие требования рынка привели к развитию из программируемых реле отдельного класса приборов — промышленных контроллеров. Эти устройства, обладающие неизмеримо большим функционалом и внутренними ресурсами, постепенно завоевали популярность среди разработчиков, ввиду отличной себестоимости и существенной экономии времени при построении систем управления различной сложности.
Компанией Siemens разработана перспективная серия модульных программируемых контроллеров SIMATIC, включающая в себя несколько семейств, рекомендованных для различных применений. Стоящая у истоков серии модель S7-200 (рисунок 6) бесспорно является самым бюджетным вариантом в линейке. Однако невысокая стоимость никак не отражается на ее функциональных возможностях, которые позволяют организовать управление как отдельными машинами, так и локальными производственными участками.

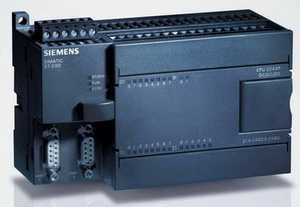

Рис. 6. Контроллер S7-200 для малобюджетных применений
Эффективность контроллеров S7-200 определяет широкий спектр решаемых ими производственных задач: от замены устаревших схем релейной логики до построения сложных автономных систем управления или создания интеллектуальных устройств распределенного ввода-вывода.
Контроллеры S7-200 идеально подходят для управления:
- прессами;
- смесителями пластификатора и цемента;
- насосами и вентиляторами;
- деревообрабатывающим оборудованием;
- воротами и дверьми;
- гидравлическими подъемниками;
- конвейерами;
- оборудованием пищевой промышленности;
- лабораторным оборудованием.
Простота освоения S7-200 подкрепляется наличием специальных стартовых программных пакетов и грамотно составленной технической документацией в сочетании с интуитивно понятным мощным набором инструкций и дружественным интерфейсом. Время выполнения 1 кбайт логических инструкций процессором контроллера не превышает 0,22 мс, что позволяет ему легко справляться с такими задачами реального времени, как обработка прерываний, подсчет тактовых импульсов скоростных счетчиков, пропорциональное регулирование, генерирование импульсных ШИМ-сигналов.
Помимо этого, контроллеры S7-200 содержат в своем составе часы реального времени (встроенные или устанавливаемые в виде съемного модуля), один или два порта RS-485 универсального назначения, и могут выполнять функции ведущего устройства AS-Interface (модуль CP 243-2), ведомого устройства PROFIBUS DP (модуль EM 277) и поддерживать быстрый, полноценный Industrial Ethernet посредством модуля коммуникации CP 243-1. Программирование модулей осуществляется посредством дружественной оболочки программирования STEP 7 Micro/WIN, имеющей трехуровневую парольную защиту программ пользователя.
Как уже отмечалось, простые системы управления могут быть построены на основе одного отдельно взятого центрального процессора S7-200. Для создания более сложных систем (рисунок 7) он дополняется необходимым набором модулей ввода-вывода дискретных и аналоговых сигналов, коммуникационных и технологических модулей.

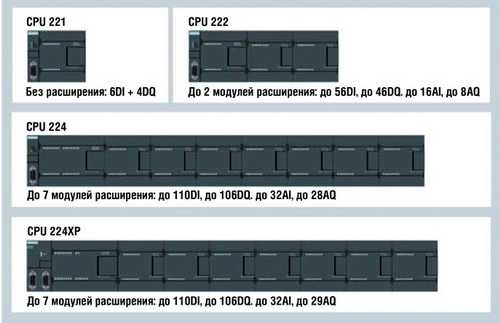

Рис. 7. Различные варианты конфигурации контроллера S7-200
При необходимости, модули контроллера могут располагаться в два ряда. Связь между рядами выполняется готовым интерфейсным кабелем длиной 0,8 м. Состав используемых модулей расширения ограничивается лишь нагрузочной способностью цепи питания внутренней шины центрального процессора, а также размером его адресного пространства. Ниже приведена сравнительная оценочная таблица 2 центральных процессоров серии S7-200.
Таблица 2. Параметрические данные процессорных модулей S7-200
Параметры | Наименование | ||||
---|---|---|---|---|---|
CPU221 | CPU222 | CPU224 | CPU224XP | CPU226 | |
Применение | Применение в узлах локальной автоматики | Построение относительно простых узлов локальной автоматики или комплексных систем автоматизации | Построение компактных систем управления высокой производительности, работающих автономно или в составе комплексных систем автоматизации | ||
Память программ, кбайт | 4 | 12 | 16 | ||
Память данных, кбайт | 2 | 8 | 10 | ||
Количество дискретных входов | 6 | 8 | 14 | Дополнительно 2 аналоговых входа и 1 выход | 24 |
Количество дискретных выходов | 4 | 6 | 10 | 16 | |
Наличие модулей расширения | Без расширения | До 2 | До 7 | ||
1xRS-485, PPI/MPI | 2xRS-85, PPI/MPI |
Как известно, прогресс не стоит на месте, все новое рано или поздно становится обыденным, а затем переходит в разряд анахронизмов. В мире техники этот процесс протекает во много раз быстрее, чем в обществе. Поэтому появление на рынке новой серии контроллеров S7-1200 (рисунок 8), являющейся продолжением предыдущей модели S7-200, представляется вполне закономерным этапом развития.

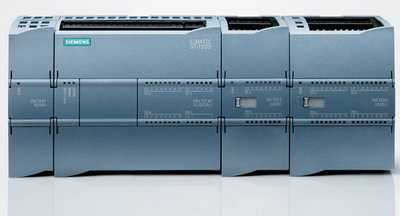

Рис. 8. Результат развития «двухсотой» серии — контроллер S7-1200
Разработчики S7-1200 не пошли по простому пути увеличения быстродействия и расширения памяти, а создали новое концептуальное устройство, полностью отвечающее требованиям комплексной автоматизации. Заложенные в серию функциональные возможности и высокая производительность делают контроллеры S7-1200 отличным инструментом для решения задач автоматизации малой и средней сложности.
Отличительные особенности серии:
- построение локальных узлов автоматизации, работа в составе комплексных распределенных структур управления с интенсивным сетевым обменом данными;
- работа в реальном масштабе времени, мощные коммуникационные возможности;
- широкий спектр модулей и плат различного назначения;
- исключительно простая установка, программирование и обслуживание;
- соответствие требованиям стандартов ГОСТ-Р, VDE, UL, CSA. Система управления качеством продукции сертифицирована по ISO 9001;
- мощная система программирования, конфигурирования и технической диагностики.
S7-1200 идеально подходит для работы в тех областях, где ранее применение контроллеров считалось экономически нецелесообразным и для решения задач автоматизации использовались специализированные, сложные в наладке и эксплуатации, электронные устройства. Контроллер специально ориентирован на применение в направлениях:
- складского хозяйства;
- конвейерных систем;
- элеваторов и эскалаторов;
- систем транспортировки материалов;
- металлообрабатывающих, упаковочных, трафаретно-печатающих машин;
- смешивающих и опреснительных установок;
- установок по очистке сточных вод;
- станций распределения электроэнергии;
- противопожарных систем;
- установок кондиционирования воздуха;
- насосных станций;
- установок обеспечения безопасности, защиты доступа и.т.д.
Семейство S7-1200 объединяет в своем составе центральные процессорные модули (таблица 3) различной производительности с модификациями для питания постоянным или переменным током, сигнальные платы SB 12xx для установки непосредственно в модуль центрального процессора без увеличения установочных размеров контроллера, дополнительные сигнальные модули SM 12xx для ввода и вывода дискретных или аналоговых сигналов, коммуникационные модули CM 12xx для подключения контроллера к сети PROFIBUS DP, обмена данными через последовательные каналы связи или мобильную сеть GSM; четырехканальный коммутатор CSM 1277 для развертывания сетевых структур Ethernet/PROFINET, а также дополнительные компоненты в виде карт памяти SIMATIC Memory Card и имитаторов входных сигналов, служащих для отладки рабочих программ контроллеров.
Таблица 3. Сравнительные параметры программируемых реле Logo!
Параметры | Наименование процессора | ||||
---|---|---|---|---|---|
SIMATIC CPU 1211C | SIMATIC CPU 1212C | SIMATIC CPU 1214C | SIMATIC CPU 1211C | SIPLUS CPU 1211C | |
Оперативная память, кбайт | 30 | 50 | 75 | 100 | 25 |
Загружаемая память, кбайт | 1 | 4 | 1 | ||
Подключаемые модули | 3 коммуникац. | 3 коммуникац; 2 сигнальных | 3 коммуникац; 8 сигнальных | 3 коммуникац. | |
Аналоговые входы | Два аналоговых входа 0…10 | ||||
Дискретные входы | 6 | 6 | 14 | 14 | 6 |
Дискретные выходы | 4 | 6 | 10 | 10 | 4 |
DC 24 В/0,5 А или AC 250 В/2 А | |||||
Условия эксплуатации | стандартные | тяжелые |
Помимо своих основных рабочих функций, контроллеры S7-1200 имеют развитую систему контроля и мониторинга. Различные варианты панелей оператора (рисунок 9) совмещают в себе богатые функциональные возможности и средства визуализации технологических процессов.

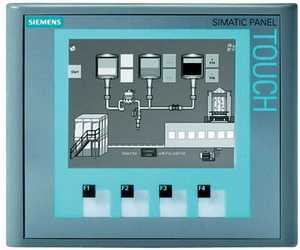

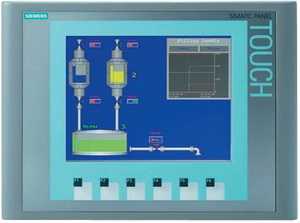

Рис. 9. Панели операторов Basic-Panel
Серия панелей операторов представлена несколькими вариантами с диагоналями экранов 3,6…15 дюймов, предназначенными для эксплуатации в промышленных условиях и для решения задач оперативного управления и мониторинга на уровне производственных машин и установок. Все приборы содержат однородный набор базовых функций человеко-машинного интерфейса и позволяют вести регистрацию аварийных сигналов, управление рецептурами, посторенние временных графиков производственных процессов и.т.д. А достоинства лаконичного, интуитивно понятного интерфейса подчеркиваются удобной сенсорной клавиатурой.
Следующим звеном после S7-200 в линейке устройств Simatic выступает S7-300 (рисунок 10) — модульный контроллер средней производительности, предназначенный для универсального использования. Выгодно отличается от экономичного, бюджетного S7-200 мощными внутренними ресурсами (до 65536 цифровых и 4096 аналоговых каналов при памяти программ, равной 1,4 Мбайт) и более высокой производительностью.
Рис. 10. S7-300 — компактное решение для построения систем средней сложности
Состав серии включает в себя широкий спектр модулей, максимально адаптированных к решению наиболее распространенных производственных задач, что значительно упрощает построение системы управления.
К достоинствам семейства S-300 относятся:
- удобная конструкция в сочетании с естественным охлаждением;
- свободное наращивание функциональных возможностей при модернизации системы управления;
- высокая мощность благодаря большому количеству встроенных функций;
- простое включение в сетевые конфигурации;
- быстрая, легкая инсталляция на специальную профильную шину.
Контроллеры S7-300 находят применение в текстильном, упаковочном, электротехническом оборудовании, в системах водоснабжения и автоматизации судовых установок, а также в производственных машинах специального назначения. Состав серии насчитывает более 20 наименований модулей центрального процессора (CPU), применяемых в зависимости от типа сложности решаемой задачи, различные сигнальные модули (SM), не только выполняющие функции преобразования цифровых и аналоговых сигналов, но и поддерживающие отечественные (ГОСТ) градуировки термометров сопротивления и термопар.
Помимо традиционного оборудования, в семейство S-300 входят мощные коммуникационные процессоры (CP), призванные обеспечить автономную обработку данных в сетях AS-Interface, PROFIBUS, Industrial Ethernet, PROFINET и при обычных Point-to-Point-соединениях. А применение специального программного обеспечения дополняет этот список возможностями работы по протоколам MODBUS RTU, MODBUS/TCP, BACnet и KNX/EIB. Состав линейки завершают функциональные модули (FM) — интеллектуальные устройства, оснащенные встроенным микропроцессором, предназначенные для освобождения главного процессора от выполнения рутинных задач локальных производственных участков: автоматического регулирования, взвешивания, позиционирования, скоростного счета, управления перемещением и т.д.
В модулях центрального процессора семейства S7-300 (таблица 4) усилиями разработчиков удачно воплощена концепция «минимума, где возможно» и «максимума, где потребуется». Под минимализмом в данном случае понимается законченная логичность конструкции, а максимум выражен в грамотном сочетании аппаратных ресурсов и быстродействия. Модули ЦП семейств S7-300 отличают развитые коммуникационные возможности, позволяющие поддерживать большое количество одновременных соединений, удобное решение памяти программ в виде MMC-карты и, что немаловажно — отсутствие необходимости использования буферной батареи.
Таблица 4. Основные технические характеристики центральных процессоров семейства S7-300
Параметры | Наименование процессора | ||||||
---|---|---|---|---|---|---|---|
312C | 313C-2 PtP | 313C-2 DP | 313C | 314C-2 PtP | 314C-2 DP | ||
Рабочая память, кбайт | 64 | 128 | 192 | ||||
Загружаемая память MMC, кбайт | 64…4096 | 64…8192 | |||||
Время выполнения операций, мкс: | логических | 0,2 | 1 | ||||
с плавающей запятой | 6 | 3 | |||||
Кол-во каналов ввода-вывода | 256/64 | 1008/248 | 8192/512 | 1016/253 | 8192/512 | ||
Кол-во активных коммуникационных соединений | 6 | 8 | 12 | ||||
Кол-во встроенных входов/выходов | дискретных | 10/6 | 16/16 | 16/16 | 24/16 | ||
аналоговых | -/- | -/- | -/- | 4 (I/U)/2 | |||
Встроенные функции: | скоростные счетчики, кГц | 2х10 | 3х30 | 3х30 | 3х30 | 4х60 | |
импульсные выходы, кГц | 2х2,5 | 3х2,5 | 3х2,5 | 3х2,5 | 4х2,5 | ||
ПИД-регулирование | нет | есть | есть | есть | есть | ||
позиционирование | нет | нет | нет | нет | по 1-й оси | ||
Габаритные размеры, мм | 80х125х130 | 120х125х130 |
Наряду с S7-300, компанией Siemens выпускается более продвинутая модель S7-400 (рисунок 11), предназначенная для построения систем автоматизации средней и высокой степени сложности. Данный тип контроллера более всего подходит для управления циклическими или непрерывными производственными операциями.

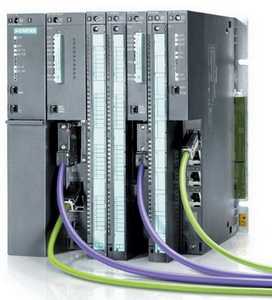

Рис. 11. Модель S7-400
От предыдущей модели S7-400 отличается гибкими возможностями изменения объекта управления по мере его развития. Встроенная технология CiR (Configuration in RUN) позволяет вносить изменения в систему управления без ее остановки. Помимо этого, положительным моментом является встроенная система «горячего» резервирования, выполняющая переключение управления на резервный блок при отказе основного. Также для повышения надежности систем распределенного ввода/вывода предусмотрено дублирование интерфейса PROFIBUS DP. Для конфигурирования и программирования S7-400 могут использоваться как стандартные программные средства — STEP 7 Professional V11, SIMATIC S7/WinAC — так и инструментальные средства проектирования, включающие в свой состав лексические и графические языки программирования высокого уровня, применение которых не только делает процесс программирования более наглядным, но и существенно снижает время создания проекта.
Состав линейки центральных процессоров S7-400 представлен тремя основными направлениями:
- CPU- центральные процессоры, ориентированные на решение стандартных задач автоматического управления;
- F-CPU- центральные процессоры, применяемые при построении систем противоаварийной защиты и обеспечения безопасности с одновременной поддержкой стандартных функций управления;
- H-CPU- центральные процессоры для построения резервированных систем автоматизации. Обеспечивают поддержку функций резервирования на уровне операционной системы. Могут использоваться для построения обычных и резервированных систем противоаварийной защиты и безопасности.
По сравнению с предыдущими моделями, данные процессорные блоки обладают весьма впечатляющими техническими характеристиками: рабочая память программ и данных составляет 5,6…15 Мбайт, огромное количество дискретных и аналоговых каналов ввода-вывода — 131072 и 8192 соответственно, плюс встроенный интерфейс MPI/PROFIBUS DP и дополнительный модульный PROFINET. Все это позволяет при желании построить на базе одного контроллера S7-400 всю систему управления большим предприятием.
Как известно, совершенству нет предела. В линейке контроллеров Simatic под это определение более всего подходит S7-1500 (рисунок 12) — универсальный инструмент для автоматизации циклических процессов во всех секторах промышленного производства.
Рис. 12. Контроллер S7-1500
Всевозможные сигнальные, технологические и коммуникационные модули, входящие в состав периферийных блоков S7-1500, продуманно разделены на отдельные классы, отличающиеся поддержкой различных наборов функций:
- модули класса BA (Basic)- относительно простые и недорогие компоненты без диагностики параметров;
- модули класса ST (Standard) обладают поддержкой диагностических функций на уровне модуля;
- Модули класса HF (High Feature) имеют поддержку диагностических функций на уровне отдельного канала. Повышенная стойкость к воздействию помех, высокая прочность электрической изоляции;
- модули класса HS (High Speed)- модули с малым временем фильтрации сигналов и быстрым преобразованием.
Внешние цепи сигнальных модулей подключаются посредством 40-полюсных фронтальных соединителей, конструктивной особенностью которых является операция механического кодирования при первой установке на выбранный модуль. В дальнейшем данный фронтальный соединитель не может быть установлен на модули других типов, что исключает возможность возникновения ошибок при их замене. Максимальная конфигурация контроллера включает в свой состав один центральный процессор и до 30 сигнальных, технологических и коммуникационных модулей.
Изящным решением разработчиков стало оснащение центральных процессоров S7-1500 эстетичными цветными дисплеями (рисунок 13), при помощи которых осуществляется локальная настройка контроллера:
- установка/изменение параметров настройки (IP-адресов, имени станции и т.д.) без использования программатора;
- наглядное отображение диагностической информации и аварийных сообщений;
- просмотр текущего состояния модулей в системе локального и распределенного ввода-вывода;
- просмотр идентификационных данных, серийных номеров, а также версии встроенного программного обеспечения.

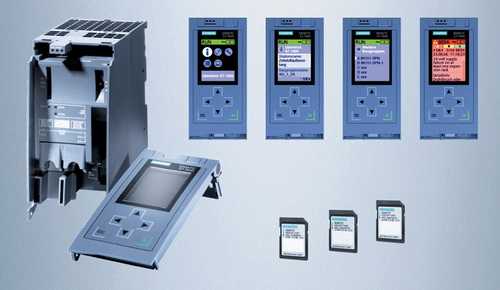

Рис. 13. Съемные цветные дисплеи S7-1500
Для отображения информации может быть выбран один из двух поддерживаемых языков. Установка и удаление дисплея допускается во время работы контроллера. Доступ к выполнению операций защищен паролем. Центральные процессоры S7-1500 оснащены встроенной рабочей памятью программ до 1 Мбайт и данных до 5 Мбайт. В качестве загружаемой памяти используются карты памяти SIMATIC Memory Card емкостью 2 Мбайт…2 Гбайт.
Отдельного внимания заслуживает программное обеспечение SIMATIC S7/ WinAC, объединяющее в себе систему тесно связанных инструментальных средств конфигурирования, программирования, диагностики и обслуживания систем автоматизации. Эти программные пакеты содержат исчерпывающий набор функций, необходимых для всех этапов разработки и эксплуатации систем автоматического управления:
- планирование, проектирование, конфигурирование и настройка параметров периферийных модулей и компонентов промышленной связи;
- разработка программы пользователя;
- документирование данных проекта;
- тестирование, отладка и выполнение пуско-наладочных работ;
- контроль рабочих процессов в порядке текущей эксплуатации;
- архивирование данных.
Для программирования, конфигурирования, диагностики и обслуживания контроллеров S7-1500 используются инструментальные средства среды STEP 7 Professional V.12. Благодаря новому оптимизированному компилятору исходный символьный код преобразуется в машинные команды, позволяющие получать минимальное время выполнения программных циклов. Несомненное удобство представляет быстрое и безошибочное определение состава аппаратуры контроллера путем считывания параметров конфигурации прямо из системы проектирования. Встроенные в STEP 7 Professional средства миграции проектов делают возможным применение S7-1500 для исполнения существующих программ контроллеров S7-300 и S7-1200.
Заключение
В условиях современного рынка многие производители стремятся вложить в свою продукцию не только высокое качество, но и некие уникальные черты. В своей серии контроллеров Simatic специалистам SIEMENS удалось совместить четко сформулированную и изящно воплощенную идею структурированной прозрачности всей линейки оборудования с некоей особой педантичностью, что особенно актуально в свете решения руководства SIEMENS свернуть в следующем году производство уже далеко не передовых 200 и 300 серий, полностью заменив их современными S7-1200 и S7-1500.
Получение технической информации, заказ образцов, поставка — e-mail: [email protected]

Наши информационные каналы
Рубрика: статья Метки: Промавтоматика
www.compel.ru
