HL Сифоны
Кондиционирование
и вентиляция
®
w w w. h u t t e r e r- l e chner.com
www.h l r u s. c o m
Сифоны HL® для дренажа конденсата
Основная информация
В соответствии с п. 8.2.10 СП
30.13330.2012 необходимо
предусматривать сброс конденсата
и дренажа в канализацию от
кондиционеров, систем вентиляции,
холодильной техники, котельного
оборудования и водонагревателей.
В связи с малым количеством и
нерегулярностью сброса воды
необходимо использовать
сифоны со специальными
запахозапирающими устройствами.
▲Самоочистка
При отведении малого количества
конденсата от кондиционеров, а
также при сбросе избыточного
давления в системах отопления
или водоснабжения, в отводящих
трубопроводах не возникает
режима самоочищения. Поэтому
диаметр выпуска уменьшен до
DN32. В соответствии п. 8.3.2 СП
30.13330.2012 уклон горизонтальных
трубопроводов может быть
принят от 0,03 до 0,15. Фирма HL
рекомендует принимать уклон – 0,1.
▲Защита от запахов из канализации
Для защиты жилых помещений
от канализационных газов (очень
токсичных и взрывоопасных)
при пересыхании гидрозатворов
можно применять: либо сифон
с гидрозатвором большой
высоты – HL136.2; либо сифоны
с гидрозатвором 50-60 мм и
специальным запахозапирающим
устройством (вступающим в
действие при пересыхании
гидрозатвора) – HL136N, HL136.3,
HL138, HL21.
прозрачного полипропилена,
поэтому определение загрязнения не
представляет трудности.
▲Перепад давления
Для мощных кондиционеров,
которые могут создавать
значительный перепад давления,
необходимо использовать сифон
HL136.2: он может работать и при
разрежении и при избыточном
давлении до 2800 Па (~280 мм
водяного столба). Вертикальные
прозрачные патрубки позволяют
контролировать уровень воды
в сифоне. При пересыхании, в
гидрозатвор можно долить воды
через специальный штуцер.
▲Обслуживание
Обслуживание сифонов HL для
кондиционеров не отличaется
от обслуживания сифонов для
кухонных моек. Исключение:
HL 138 сифон для скрытой
установки (заделка в стену). При
его загрязнении можно вынуть
кассету (в которой выполнен
гидрозатвор и специальное
запахозапирающее устройство),
промыть её или заменить на
новую. Кассета выполнена из
Нормативные документы
СП 30.13330.2012 „Внутренний
водопровод и канализация зданий“
СНиП 3.05.01-85 „Внутренние
санитарно-технические системы“
Стандарт „СантехНИИпроекта“
„Внутренний водопровод и
канализация зданий“
95
Сифоны HL® для кондиционеров – Информация

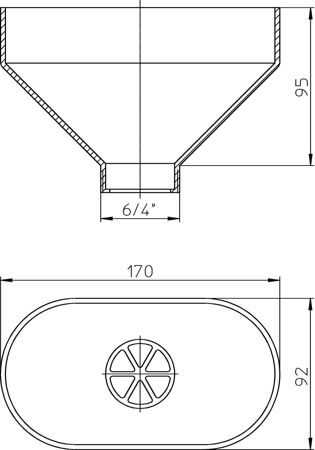

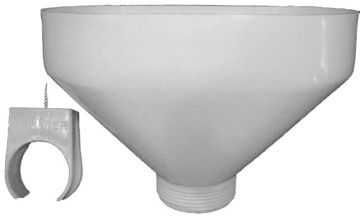

HL20 Капельная воронка
6/4″
Данные
170 x 92 мм
Выпуск
6/4”
Рекомендуется
для
для сброса дренажа в
канализацию с разрывом струи
Дополнительная
информация
с крепежным фиксатором,
гидрозатвор возможен в
комбинации с HL100
95
Соединение
170
6/4″
Артикул
20
Размер
6/4”
170
Вес
115 г
Штрих-код
+500208
92
ПП
92
Материал
шт. в упаковке
1
Штрих-код многокр.
®
w w w. h u t t e r e r- l echner.com
www.hl r u s. c o m
HL20, HL12.3 и HL136.3
Данные
Пропускная
способность
0,37 л/с
Материал
ПП
Соединение
170 x 92 мм
Выпуск
6/4”
Рекомендуется
для
для сброса дренажа в
канализацию с разрывом струи
Дополнительная
информация
с крепежным фиксатором,
гидрозатвор возможен в
комбинации с HL100
HL20
HL12.3
HL136.3
HL136N Сифон для кондиционеров с гидрозатвором и запахозапирающим устройством.
HL136NТ такой же, как HL136N, но c прозрачными патрубками
Данные
Пропускная
способность
Материал
Соединение
Выпуск
Гидрозатвор
Норма
Рекомендуется
для
Дополнительная
информация
HL01046D
0,37 л/с
HL0134.5E
136NT
ПП
DN32 – обжимное соединение
гладкие штуцеры Ø 12-18 мм
DN40
гидрозатвор – 60 мм с
дополнительным механическим
запахозапирающим устройством
DIN 19541, EN 12056
кондиционеры и фанкойлы
HL01088D
HL01007D
HL01088D
HL01046D
не пропускает запахи при
пересыхании гидрозатвора,
соединение горизонтальное
или вертикальное
HL01007D
HL0133.1E
Артикул
Размер
136N
DN40 x DN32 или Ø 12 -18 мм
Вес
230 г
Штрих-код
+018390
шт. в упаковке
10
Штрих-код многокр.
+018406

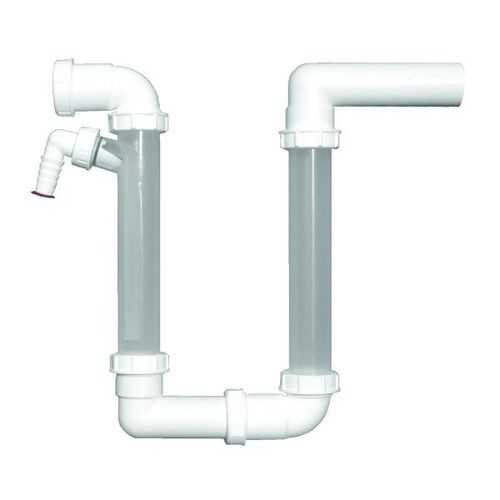

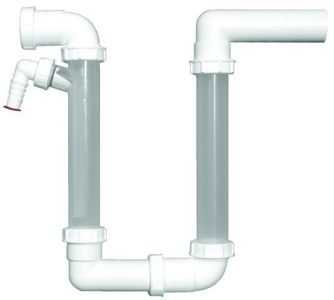

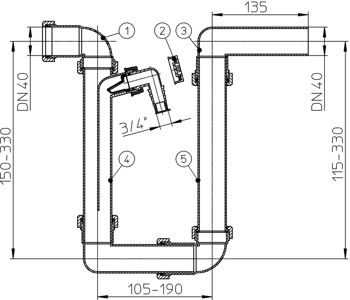

HL136.2 Сифон для кондиционеров с гидрозатвором
Данные
Материал
ПП
Соединение
DN40
Выпуск
DN40
Гидрозатвор
Гидрозатвор – до 280 мм
Норма
EN 1451
Рекомендуется
для
Дренажный трубопровод при
повышенном давлении или
разрежении
Дополнительная
информация
при перепаде давления до
2800Па (~280 мм)
не пропускает запахи при
избыточном давлении или
разрежении
штуцер для подпитки
гидрозатвора
HL01047D
HL01008D
HL025U.2E
HL01002D
HL01008D
HL01047D
HL11/40
HL0400.6E
HL02.3E
HL19
HL01047D
HL13.0/40
HL01002D
HL01047D
HL01008D
HL11/40
Артикул
136.2
Размер
DN40
Вес
364 г
Штрих-код
+008223
HL13G.0/40
HL01047D HL01008D
HL025U.2E
шт. в упаковке
10
Штрих-код многокр.
+008230
®
w w w. h u t t e r e r- l e chner.com
www.h l r u s. c o m

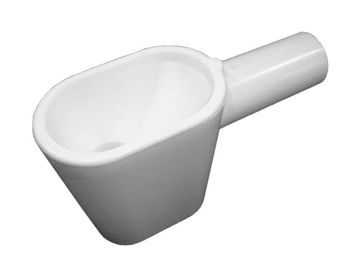

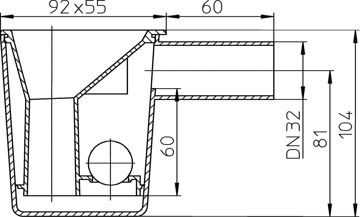

HL21 Капельная воронка с гидрозатвором
Данные
ПП
92 x 55 мм
DN32
гидрозатвор – 60 мм с
дополнительным механическим
запахозапирающим устройством
DIN 19541, EN 1451
нерегулярного или малого
количества сбрасываемой воды
не пропускает канализационные
газы (запахи) при пересыхании
гидрозатвора
92 x 55
60
Артикул
21
DN32
81
104
Норма
Рекомендуется
для
Дополнительная
информация
0,17 л/с
60
Пропускная
способность
Материал
Соединение
Выпуск
Гидрозатвор
Размер
DN32
Вес
90 г
Штрих-код
+500215
шт. в упаковке
1
Штрих-код многокр.

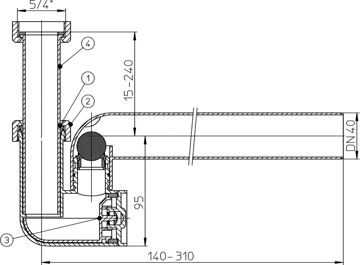

HL136.3 Сифон для кондиционеров с гидрозатвором и запахозапирающим устройством
Данные
Пропускная
способность
Материал
Соединение
Выпуск
Гидрозатвор
Норма
Рекомендуется
для
Дополнительная
информация
HL01001D
HL01046D
0,37 л/с
ПП
5/4”
DN40
гидрозатвор – 60мм с
дополнительным механическим
запахозапирающим
устройством
DIN 19541, EN 12056
кондиционеры и фанкойлы
HL13G/30
не пропускает канализационные
газы (запахи) при пересыхании
гидрозатвора
HL01046D
HL01007D
HL0133.1E
Артикул
136.3
Размер
DN40 x 5/4”
Вес
230 г
Штрих-код
+011889
шт. в упаковке
10
Штрих-код многокр.
+011896

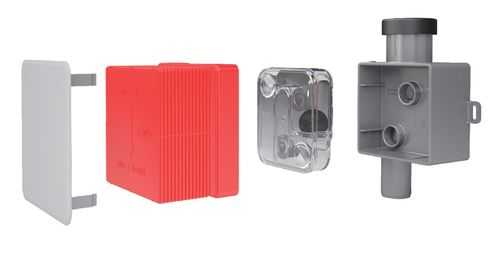

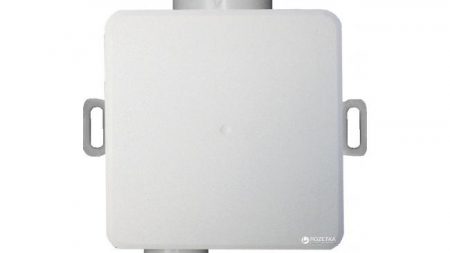

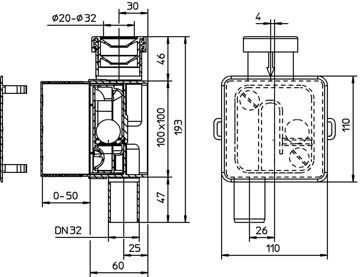

HL138 Встроенный сифон для кондиционеров
Данные
Соединение
Ø 20 – 32 мм
Выпуск
DN32
Гидрозатвор
гидрозатвор – 50мм с
дополнительным механическим
запахозапирающим
устройством
Норма
DIN 19541, EN 681
Рекомендуется
для
кондиционеры и фанкойлы
Дополнительная
информация
не пропускает запахи при
пересыхании гидрозатвора,
вынимаемая сифон-кассета
HL01096D
2x HL01097D
30
n 20-n32
4
47
0-50
HL0138.1E
DN32
25
60
Артикул
138
110
ПП/ABS
HL0138.3E
46
Материал
HL138K
193
0,15 л/с
100 x 100
Пропускная
способность
Размер
DN32 x Ø 20 – 32 мм
HL0138.2E
26
110
Вес
280 г
Штрих-код
+030705
©2013 HL Hutterer & Lechner GmbH, Himberg bei Wien, Austria
шт. в упаковке
10
Штрих-код многокр.
+030996
Pros_Klima&Lüftung_RUS
freedocs.xyz
Сифон для кондиционера – виды и принцип работы
Сифон для кондиционера предназначается для отвода конденсата из системы агрегата. Капающая вода не слишком многих владельцев кондиционеров волнует, ведь капает она за пределами дома или квартиры, а значит и проблемой это можно для них не считать. Однако сифон нужен. Во-первых, речь идет о комфорте и эстетике – лужи возле дома не смотрятся привлекательно, а что и говорить о недовольных гражданах, которые имели неосторожность попасть под капли. Во-вторых, что очень актуально для владельцев частных домов, избыток влаги возле отмостки дома не пойдет на пользу устройству фундамента.
Компактный корпус сифона с гибкой уплотнительной прокладкой для подключения труб HL138
Принцип работы сифона
Сифон представляет собой устройство, через которое поступает в канализационную систему вода от кондиционера. Вода попадает внутрь сифона. При определенном ее скоплении срабатывает простейшее устройство затвора, и вода небольшой струей попадает внутрь канализационной трубы. После выброса жидкости вновь срабатывает клапан, чтобы не допустить проникновения зловонного запаха через кондиционер внутрь дома.
Сифон HL136.3 с механическим запахозапирающим устройством
Разновидностей сифонов несколько:
- Шарикового типа. Шариковый сифон – устройство, где роль запирающего клапана играет каучуковый шар. Он поднимается при наполнении сифона водой и опускается при ее отводе в канализацию.
- Наружные и встроенные. Первые модели всегда на виду, чтобы можно было свободно контролировать их работу. Вторые – скрыты, например, в толще стен. Об их присутствии говорит лишь декоративная накладка на стене.
- Прозрачные. Такие сифоны легко контролируемые – благодаря прозрачной пластмассе можно всегда видеть уровень загрязненности внутри сифона.
Производитель
Hutterer&Lechner – австрийская фирма, которая считается лидером, когда заходит речь о качестве сифонов. Производство началось еще в далеком 1950 году, когда о кондиционерах даже не мечтали. Два предприимчивых инженера – Леопольд Хутерер и Виктор Лечнер – организовали производство в обычном сарае где-то на просторах Австрии. Но уже к 1982 года производство расширилось настолько, что понадобилось открывать филиалы уже в других странах Европы.
Сифон hl136
Купить качество хотелось многим и дела фирмы процветали и продолжают быть на высоте и до сегодня. Сифоны моделей HL138 и HL136n стали наиболее популярными из всех существующих на сегодняшний день. Обе модели предназначены для дренажа воды из кондиционеров, обладают максимальной простотой и одновременным качеством.
Особенности конструкций, монтажа и эксплуатации
- Сифон против запаха и для отвода жидкости – это следует помнить, приобретая товар. Желательно изучить рекомендации пользователей, как конкретная модель ведет себя во время эксплуатации.
- Соединительные резьбы бывают разных величин – это нужно учитывать перед приобретением.
- Встроенные сифоны монтируются на определенную глубину. Каждая модель имеет свой показатель глубины.
- Каждый сифон имеет свою пропускную нагрузку. Это следует учитывать, когда речь идет об агрегатах промышленного типа, где выделяется большое количество жидкости.
- Наиболее уязвимые детали – резиновые уплотнители. Их следует беречь от воздействия прямых солнечных лучей, чтобы срок службы стал максимально возможным. Это не касается моделей встроенного типа, когда они в любом случае спрятаны в стене.
- Дренажная труба должна иметь уклон около 2-3 сантиметров на метр длины. Особенно это важно, когда дренажная труба идет по стене от кондиционера в сторону.
- Более дешевый и менее надежный аналог сифона – гидрозатвор. Однако вода при испарении может выделять неприятный запах, который обязательно попадет в кондиционер и распространится по дому или квартире.
Сифон является тем инженерным решением, когда проявлена забота даже о мелочах. Приобретя это устройство, можно обеспечить не только качественную работу кондиционера, но и комфорт при его работе.
klivent.biz
HL Сифоны. для стиральных и посудомоечных машин
Ø 102 ± 5. HL Патрубки. для унитазов DN110
350 HL Патрубки унитазов EAN www.hutterer-lechner.com 9003076 + HL Патрубки унитазов Основная проектирования и монтажа HL предлагает унитазов различных видов широкий ассортимент соединительных патрубков
ПодробнееКанализационная арматура
V2 Сифоны для умывальников и биде Канализационная арматура RU 12/15 Рекомендованные розничные цены 2016/2017 Право на изменения сохраняется. Трапы и сифоны согласно DIN EN 274, для умывальников и биде
ПодробнееViega – Сифоны для раковин и биде
Сифоны выполнены из стойкой латуни, имеют глянцевое хромирование и отличаются выдающейся сливной производительностью. Длинные регулировочные и отводные трубы, а также большая настенная розетка гарантируют
ПодробнееТрубопроводные системы латунь
U / Рекомендованные розничные цены 6 Право на изменения сохраняется. 3 Латунные резьбовые фитинги Трубопроводные системы латунь Резьбовые фитинги из латуни, с резьбой согласно DIN EN 6 (ранее DIN 999),
ПодробнееОБОРУДОВАНИЕ ДЛЯ КАНАЛИЗАЦИИ 2006/1
ОБОРУДОВАНИЕ ДЛЯ КАНАЛИЗАЦИИ 2006/1 КАНАЛИЗАЦИОННОЕ ОБОРУДОВАНИЕ HL Оборудование для канализации, которое выпускает фирма HL, можно условно разделить на следующие группы: Кровельные воронки для внутренних
ПодробнееКанализационная арматура
Отводы для унитазов и писсуаров Канализационная арматура V4 RU 12/15 Рекомендованные розничные цены 2016/2017 Право на изменения сохраняется. Трапы, сифоны и принадлежности для унитазов и писсуаров, согласно
ПодробнееСистема шумопоглощающей канализации
Silent-b20 Система шумопоглощающей канализации Трубы Страница 62 Переходы Страница 62 Угловые фитинги Страница 63 Отводы Страница 64 Фитинги Тройники Страница 65 Ревизии Страница 69 Компенсаторные муфты
ПодробнееREMER RUBINETTERIE AРМАТУРА
REMER RUBINETTERIE AРМАТУРА 51 AРМАТУРА Угловые краны из хромированной латуни AРМАТУРА 117 RA Накидная гайка с прокладкой, шайбой и латунным обжимным кольцом, 3/8х10 мм. 117 RA 12 10 Гайка / цанга (с прокладкой,
ПодробнееКАНАЛИЗАЦИОННОЕ ОБОРУДОВАНИЕ
2007/1 КАНАЛИЗАЦИОННОЕ ОБОРУДОВАНИЕ HL Оборудование для канализации, которое выпускает фирма HL, можно условно разделить на следующие группы: Кровельные воронки для внутренних ливнестоков Трапы: для балконов
ПодробнееHL Трапы. Для балконов и террас
HL Трапы Для балконов и террас www.hutterer-lechner.com HL Трапы для балконов и террас Основная для проектирования и монтажа Отведение осадков с балконов и террас осуществляется с помощью специальных трапов.
ПодробнееКанализационная арматура
Душевые лотки Advantix Канализационная арматура X1 RU 12/15 Рекомендованные розничные цены 2016/2017 Право на изменения сохраняется. Душевые лотки Advantix соответствуют общепризнанным стандартам водосливной
ПодробнееПитьевое водоснабжение
Компактные распределители ГЕРЦ для санитарно-технического оборудования DN 20 (3/4) Компактный распределитель ГЕРЦ изготовлен из латуни, стойкой к цинковой коррозии. Никелированная наружная поверхность.
ПодробнееПРИНАДЛЕЖНОСТИ ДЛЯ КОТЛОВ СЕРИИ POWER PLUS
ПРИНАДЛЕЖНОСТИ ДЛЯ КОТЛОВ СЕРИИ POWER PLUS ЭЛЕМЕНТЫ СИСТЕМЫ ДЫМОУДАЛЕНИЯ И ВОЗДУХОЗАБОРА КОМПЛЕКТ ДЛЯ ЗАБОРА ВОЗДУХА ИЗ ВНЕ НАЗНАЧЕНИЕ: Котлы серии POWER PLUS поставляются подготовленные для установки
ПодробнееКанализационная арматура
X1 Душевые лотки Advantix, душевые лотки Advantix Vario Канализационная арматура X1_ru_20171205_092348_2.pdf 1 05.12.2017 09:38:31 Душевые лотки Advantix соответствуют самым современным стандартам по водосливной
ПодробнееАРТИКУЛ Название Диаметр, мм Цена, евро (с НДС) Фото Rehau RAUTITAN Гофротруба защитная 16/17 0,93. 16х2,2 1,75 20х2,8 2,41.
137 140 050 Rehau RAUTITAN Гофротруба защитная 16/17 0,93 137 150 050 для ПЭ-трубы, цена за метр, бухта 50 м 20 1,05 137 160 025 Rehau RAUTITAN Гофротруба защитная 25 1,37 137 170 025 для ПЭ-трубы, цена
ПодробнееЗАПОРНАЯ АРМАТУРА Краны шаровые латунные “Valtec”, “Seagull”, “Arco”, “Bugatti”, “БАЗ”, “CTP-Remer”
17-1-1(11) 1 27.01.17 ЗАПОРНАЯ АРМАТУРА Краны шаровые латунные “Valtec”, “Seagull”, “Arco”, “Bugatti”, “БАЗ”, “CTP-Remer” Краны шаровые латунные Присоединит. размер, G”/g” Краны шаровые латунные “Valtec”.
ПодробнееЗАПОРНАЯ АРМАТУРА Краны шаровые латунные “Valtec”, “Seagull”, “Arco”, “Bugatti”, “БАЗ”, “CTP-Remer”
1711(10) 1 27.01.17 ЗАПОРНАЯ АРМАТУРА Краны шаровые латунные “Valtec”, “Seagull”, “Arco”, “Bugatti”, “БАЗ”, “CTPRemer” Краны шаровые латунные Присоединит. G”/g” Краны шаровые латунные “Valtec”. Для водоснабжения
ПодробнееЗАПОРНАЯ АРМАТУРА Краны шаровые латунные “Valtec”, “Seagull”, “Arco”, “Bugatti”, “БАЗ”, “CTP-Remer”
1711(10) 1 27.01.17 ЗАПОРНАЯ АРМАТУРА Краны шаровые латунные “Valtec”, “Seagull”, “Arco”, “Bugatti”, “БАЗ”, “CTPRemer” Краны шаровые латунные Присоединит. G”/g” Краны шаровые латунные “Valtec”. Для водоснабжения
ПодробнееАРТИКУЛ Название Диаметр, мм Цена, рубли Фото ,43
370.050.16.0 200 2302,43 371.050.16.0 Geberit HDPE Трубы PN4 из ПНД, длина 5 м 250 3597,25 372.050.16.0 315 5612,45 379.000.16.0 32 157,84 360.000.16.0 40 198,22 361.000.16.0 50 208,31 363.000.16.0 56
ПодробнееВЕНТИЛИ ДЛЯ ДОМОВОГО ВВОДА
ВЕНТИЛИ ДЛЯ ДОМОВОГО ВВОДА Страница J 2 для домового ввода Обзор Страница J 2/1 Страница J 4 для домового ввода с внутренней резьбой Страница J 4/1 с внутренней и наружной резьбой / муфта ISO Страница
ПодробнееАксессуары системы Mapress
Шаровые краны Страница 212 Уплотнительные кольца Страница 214 Аксессуары системы Mapress Прокладки Страница 215 Адаптеры Mepla Mapress Страница 21 Дополнительные детали Страница 21 Монтажные кронштейны
ПодробнееIVR – Арматура для отопительных приборов
Качество, сервис и инновации: вот приоритеты IVR. Компания, созданная в 1973 году, завоевала доверие профессионалов в более чем 50 странах мира, а продукция отмечена 30 авторитетными сертификационными
ПодробнееСистемная техника Viega
Модули Eco Plus Модули Viega Eco Plus Модуль Viega Eco Plus для навесного унитаза, стальная pама, поpошковое покpытие, включает: смывной бачок Visign 2H для нажимных кнопок Visign с механизмом двойного
ПодробнееСистемная техника. T4 Viega Mono
T4 Системная техника T4 Viega Mono Настенные модули для навесной сантехники для обмуровки для отдельного и рядного монтажа Индивидуальные решения для монтажа при сырой отделке с высоким уровнем удобства
ПодробнееИнсталляции и комплектующие MEGAVAT.RU (495)
1 Фирма SCHELL является ведущим в мире изготовителем арматур для монтажа в зданиях. Свыше 70 лет SCHELL постоянно инвестирует в новаторскую продукцию и сервисные услуги. В области угловых регулировочных
ПодробнееКанализационная арматура
Трапы для ванных Advantix системный размер 100 Канализационная арматура X2 RU 12/15 Рекомендованные розничные цены 2016/2017 Право на изменения сохраняется. Трапы для ванных комнат Advantix, системный
ПодробнееТехнические требования
Технические требования к коммуникациям и помещению при подключении бытовых стиральных, стирально-сушильных и сушильных машин конденсационного типа в рамках оказания услуги по стандартному подключению *
ПодробнееHL Трапы. Для балконов и террас
HL Трапы Для балконов и террас www.hutterer-lechner.com HL Трапы для балконов и террас Основная для проектирования и монтажа Отведение осадков с балконов и террас осуществляется с помощью специальных трапов.
ПодробнееHL Трапы. для балконов и террас
HL Трапы для балконов и террас www.hutterer-lechner.com HL Трапы для балконов и террас Основная для проектирования и монтажа Отведение осадков с балконов и террас осуществляется с помощью специальных трапов.
Подробнеедля водоснабжения и радиаторного отопления
Система многослойных труб для водоснабжения и радиаторного отопления Система многослойных труб Система многослойных композиционных труб и различных фитингов для отопления, охлаждения и водоснабжения Компоненты
ПодробнееGeberit Mepla Система водоснабжения
eberit Mepa Система водоснабжения Трубы Mepa Mepa Страница 90 Трубы MepaTherm Страница 91 Защитная изоляция для труб Mepa и MepaFex Страница 92 Крепления Хомуты и зажимы Страница 93 Угольники Страница
ПодробнееIV. ПЛАСТИКОВЫЕ ТРУБОПРОВОДЫ
IV. ПЛАСТИКОВЫЕ ТРУБОПРОВОДЫ 1. Оглавление A. Трубы 1. Трубы напорные с раструбом……………………………………..4 2. Трубы напорные без раструба…………………………………….5
ПодробнееT 3135 RU. Типовой лист
Комбинированные регуляторы прямого действия Тип 2488 Регулятор расхода с соединением для дополнительного электрического привода Тип 2489 Регулятор расхода с соединением для дополнительного электрического
ПодробнееАРТИКУЛ Название Диаметр, мм Расход, л/с Цена, рубли Фото. Geberit Pluvia Воронка в сборе, с изоляцией из полистирола ,
АРТИКУЛ Название Диаметр, мм Расход, л/с Цена, рубли Фото 359.551.00.1 Geberit Pluvia Воронка в сборе, с изоляцией из полистирола 56 12 5189,30 359.034.00.1 Geberit Воронка Pluvia, с фартуком для желобов,
ПодробнееРаспределительные гребенки
Распределительная гребенка Multidis SH, 1 из нержавеющей стали (2017) для 2 контуров 1407152 55,08 для 3 контуров 1407153 69,79 для 4 контуров 1407154 84,30 для 5 контуров 1407155 98,82 для 6 контуров
ПодробнееАРТИКУЛ Название Диаметр, мм Расход, л/с Цена, рубли Фото. Geberit Pluvia Воронка в сборе, с изоляцией из полистирола
АРТИКУЛ Название Диаметр, мм Расход, л/с Цена, рубли Фото 359.551.00.1 Geberit Pluvia Воронка в сборе, с изоляцией из полистирола 56 12 5189,30 359.034.00.1 Geberit Воронка Pluvia, с фартуком для желобов,
Подробнееdocplayer.ru
сухой сифон hl – YouTube видео
YouTube смотреть онлайн
- Главная
youtuberu.ru
Сифоны для кондиционеров
<< Основные данные Основные данные >>
Сифоны для сброса конденсата или дренажа
Для сброса конденсата или дренажа в канализацию от кондиционеров, систем вентиляции, холодильных установок, котельного оборудования и водонагревателей (бойлеров) необходимо предусматривать сифоны со специальными запахозапирающими устройствами, т.к. в связи с малым количеством и нерегулярностью сброса воды существует вероятность пересыхания гидрозатвора и попадания в помещения неприятных запахов.
Для этих целей фирма HL HUTTERER & LECHNER GmbH (HL) выпускает несколько типов капельных воронок и сифонов с гидрозатворами, в том числе со специальными дополнительными механическими запахозапирающими устройствами, которые защищают от попадания канализационных газов в помещения при пересыхании стандартных гидрозатворов. Данные сантехнические приборы расчитаны на канализационные стоки с температурой
до +95°C. Сифоны и капельные воронки могут иметь вертикальное или горизонтальное подключение и используются для открытой установки, а сифон для кондиционеров HL138 применяется для скрытого монтажа.
Информация для проектирования и монтажа
Особенности проектирования В соответствии с п.8.2.10 СП 30.13330.2012 необходимо предусматривать сброс конденсата или дренажа в канализацию от кондиционеров, систем вентиляции, холодильной техники, котельного оборудования и водонагревателей (бойлеров). В связи с малым количеством и нерегулярностью сброса воды необходимо использовать сифоны с дополнительными запахозапирающими устройствами. При отведении малого количества конденсата от кондиционеров, а также при сбросе избыточного давления в системах отопления и водоснабжения, в отводящих трубопроводах не возникает режима самоочищения. Поэтому диаметр выпуска должен быть уменьшен до DN32. Уклон горизонтальных трубопроводов в соответствии с п.8.3.2 СП 30.13330.2012 может быть принят от 0,03 до 0,15. Фирма HL рекомендует принимать уклон равным 0,1.Открыть раздел каталога » Нормативная документация » | Защита от запахов Для защиты жилых помещений от канализационных газов при пересыхании гидрозатворов можно применять сифоны с гидрозатвором 50-60 мм и специальными механическими запахозапирающими устройствами, вступающими в действие при пересыхании гидрозатвора (сифоны для кондиционеров и фанкойлов HL136N, HL136NT, HL136.3, HL138, а также капельные воронки HL21). Для мощных кондиционеров в вентиляционных камерах можно применять специальные сифоны с гидрозатвором большой высоты HL136.2, которые могут работать и при разрежении, и при избыточном давлении. При пересыхании гидрозатвора у таких сифонов, в них можно долить воды через специальный штуцер до необходимого уровня, а прозрачные стенки патрубков позволяют визуально контролировать этот процесс и следить за уровнем гидрозатвора. Фотографии и чертежи » | Особенности применения Обслуживание сифонов HL для кондиционеров такое же простое, как обслуживание сифонов для кухонных моек (кроме сифонов для кондиционеров HL138). Сифоны HL138 применяются для скрытой установки и у них есть специальная сифон-кассета, внутри которой выполнен гидрозатвор и механическое запахозапирающее устройство. При загрязнении, сифон-кассета вынимается, промывается или заменяется на новую. Сифон-кассета изготовлена из прозрачного полипропилена для визуального контроля степени ее загрязненности и своевременного обслуживания. Паспорта » |
Капельные воронки
Для сброса конденсата или дренажа в канализацию с разрывом струи в ассортименте продукции HL
есть капельные воронки из полипропилена HL20 с наружной резьбой 6/4″ для открытой установки, с
большой пропускной способностью, которые идут в комплекте с крепежным фиксатором. Для
обеспечения гидрозатвора и защиты от запахов необходимо дополнительно с ними применять сифоны
HL100/40 (HL100/50) с накидной гайкой с внутренней резьбой 6/4″, поворотным шарниром, штуцером
для подключения дополнительных сантехнических приборов, с горизонтальным подключением DN40/50
или такие же сифоны HL100G/40 (HL100G/50), но без штуцера. Также для обеспечения гидрозатвора и
защиты от запахов с капельными воронками HL20 можно применять сифоны HL136.3 с накидной гайкой
с внутренней резьбой 5/4″, прочисткой и дополнительным механическим запахозапирающим
устройством, с горизонтальным подключением к канализации DN40, но обязательно с редукционным
пластиковым кольцом HL12.3 для перехода с внутренней резьбы 6/4″ на наружную 5/4″.

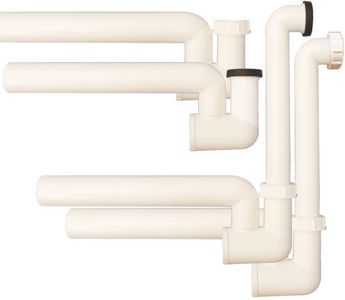

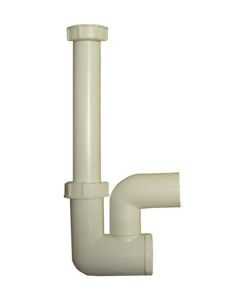

 |  | |
| HL20 | ||
| HL100/40 | HL100G/50 | |
Еще одним типом капельных воронок HL для сброса конденсата или дренажа в канализацию с
разрывом струи являются капельные воронки из полипропилена HL21 для открытой установки; с
максимальной пропускной способностью до 0,17 л/с; с высотой гидрозатвора 60 мм; с дополнительным
механическим запахозапирающим устройством, которое не пропускает в помещение канализационные
газы при пересыхании гидрозатвора. Подключение к канализации – горизонтальное, DN32.
 |  |
| HL21 |
Сифоны для кондиционеров для открытой установки
Для отвода конденсата от кондиционеров и фанкойлов помимо капельных воронок в номенклатуре
оборудования HL есть специальные сифоны HL136N (HL136NT) для открытой установки; с прочисткой;
с максимальной пропускной способностью до 0,37 л/с; высотой гидрозатвора 60 мм; с дополнительным
механическим запахозапирающим устройством, которое не пропускает в помещение канализационные
газы при пересыхании гидрозатвора. Вход DN32 или через манжету Ø 12-18 мм, подключение к
канализации – горизонтальное или вертикальное, DN40. У сифонов HL136NT стенки корпуса выполнены
из прозрачного полипропилена для визуального контроля высоты гидрозатвора.
 | |
| HL136N | 1. Обжимное соединение DN32 2. Обжимное соединение DN32 3. Манжета для штуцеров Ø 12-18 мм 4. Прочистка с грязесборником 5. Изменяемый по высоте патрубок |
Для отвода конденсата в помещениях с резко изменяющимся давлением (например, в вентиляционных
камерах) в номенклатуре оборудования HL есть специальные сифоны HL136.2 для открытой установки,
с высотой гидрозатвора 140 – 290 мм. Вход DN40, подключение к канализации – горизонтальное, DN40.
Сифоны HL136.2 не пропускают запахи при избыточном давлении или разрежении (при перепаде
давления до 2800 Па). Для визуального контроля высоты гидрозатвора вертикальные патрубки у них
выполнены из прозрачного полипропилена, также есть штуцер для подпитки гидрозатвора.
 |  |
| HL136.2 | 1. Вход DN40 2. Заглушка 3. Выпуск DN40 4. Прозрачный патрубок со штуцером 5. Прозрачный патрубок |
Для отвода конденсата от кондиционеров и фанкойлов в номенклатуре оборудования HL есть
специальные сифоны HL136.3 с накидной гайкой с внутренней резьбой 5/4″ для открытой установки;
с прочисткой; с максимальной пропускной способностью до 0,37 л/с; с высотой гидрозатвора 60 мм;
с дополнительным механическим запахозапирающим устройством, которое не пропускает в помещение
канализационные газы при пересыхании гидрозатвора. Подключение к канализации – горизонтальное,
DN40.
 |  |
| HL136.3 | 1. Уплотнительная манжета 2. Обжимное соединение DN32 3. Прочистка с грязесборником 4. Изменяемый по высоте патрубок |
Сифоны для кондиционеров для скрытой установки
Для отвода конденсата от кондиционеров и фанкойлов в номенклатуре оборудования HL есть
специальные сифоны HL138 для скрытой установки, с максимальной пропускной способностью до
0,15 л/с; с высотой гидрозатвора 50 мм; с декоративной крышкой белого цвета; с вынимаемой сифон-
кассетой, которую можно мыть; с дополнительным механическим запахозапирающим устройством,
которое не пропускает в помещение канализационные газы при пересыхании гидрозатвора. Вход DN32
или через манжету Ø 20-32 мм, подключение к канализации – вертикальное, DN32.
 |  |

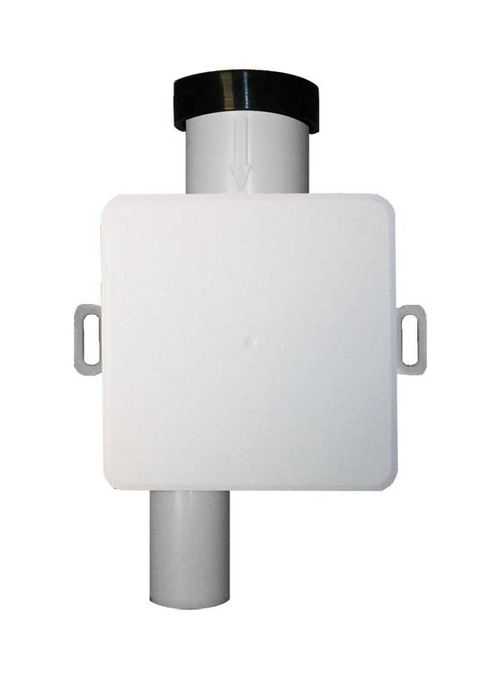

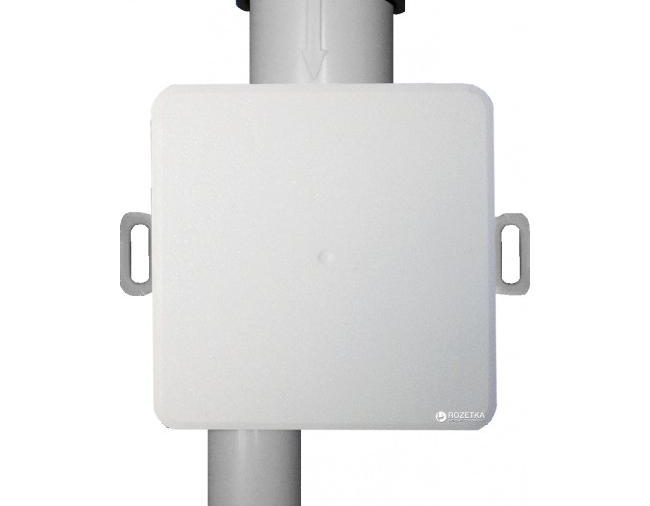

| HL138 |
<< Основные данные Основные данные >>
aquand.ru
