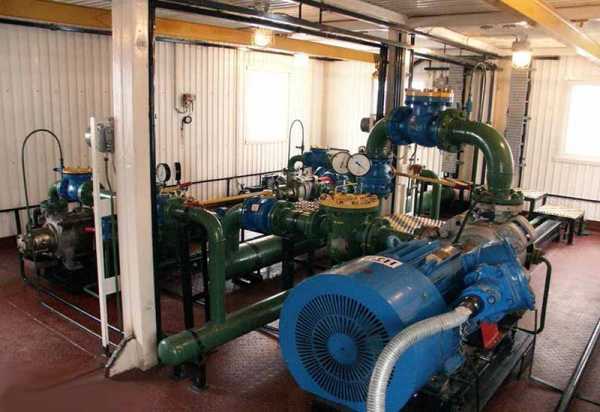

Насосные станции пожаротушения: виды и требования

Существует оборудование инженерно-технических систем обеспечения безопасности людей в зданиях/сооружениях, одно название которого внушает надежду своей основательностью и надежностью. Например, внутренний противопожарный водопровод (ВПВ) с установленными на нем ПК, стационарные системы пожаротушения. Их основным узлом, как правило, является насосная станция. Без них борьба с огнем возможна только с использованием переносных порошковых, воздушно-пенных или углекислотных огнетушителей возможна, если, конечно, это помещения/здания небольшой площади.

Насосными станциями пожаротушения (НСП) оборудуются те здания, архитектурно-строительные сооружения, где для защиты помещений устанавливаются водяные/пенные системы АУПТ со спринклерными, дренчерными оросителями; а также монтируется ВПВ – для обеспечения требуемого расхода воды, в том числе суммарного. Они не требуются только для одного вида АУПТ – систем тушения тонкораспыленной водой

, чьи модули в своем составе имеют емкости/резервуары с водой, со специальными добавками, и баллоны с вытесняющим газом.

Выбор вида/типа, мощности НСП зависит от характеристики объекта, метода пожаротушения, вида источника водоснабжения, используемого для целей борьбы с огнем – пожарного водоема, резервуара, наружного водопровода предприятия/населенного пункта.

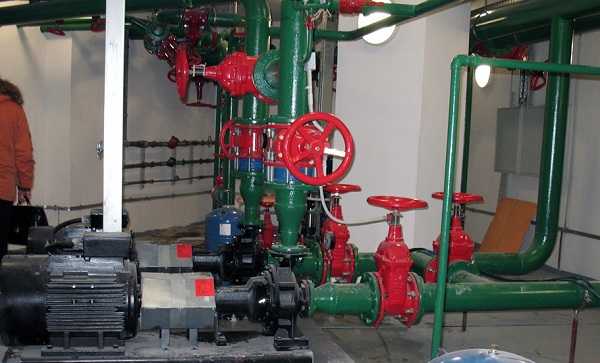

НСП могут быть стационарными, т.е. располагаться в капитальных зданиях, специальных строениях/сооружениях – модулях/блоках, а также быть мобильными/передвижными; в том числе используемыми государственными, ведомственными или частными пожарными подразделениями/формированиями для забора воды из пожарных водоемов, с пожарных пирсов.

В своем составе такое оборудование имеет центробежные самовсасывающие, погружные насосы, специальные насосы – повысители для зданий большой этажности, в зависимости от характеристик объекта; от них же зависит их количество.

Это далеко не полный перечень характеристик/особенностей НСП, поэтому разобраться в различных видах/типах этого важного оборудования – задача этой статьи.

Автоматического пожаротушения

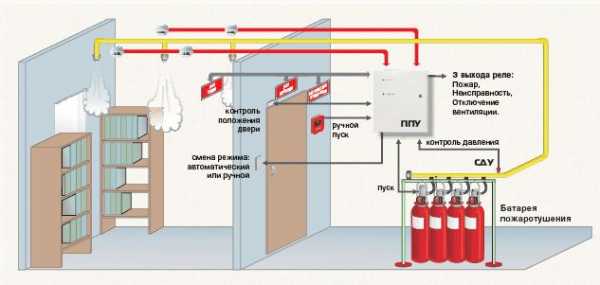

Автоматические установки пожаротушения

К ним относятся все НСП в составе установок/систем АУПТ, а также некоторые виды такого оборудования в системах ВПВ; но часто для последних предусмотрен дистанционный ручной пуск – с помощью кнопок, установленных возле внутренних ПК, ручных пожарных извещателей АПС.

У разных видов/типов АУПТ существуют как значительные сходства, так и различия, особенности. Например, по виду огнетушащего вещества – вода или пена, что зависит от физико-химических свойств пожарной нагрузки, категории по взрывопожарной опасности помещений/здания.

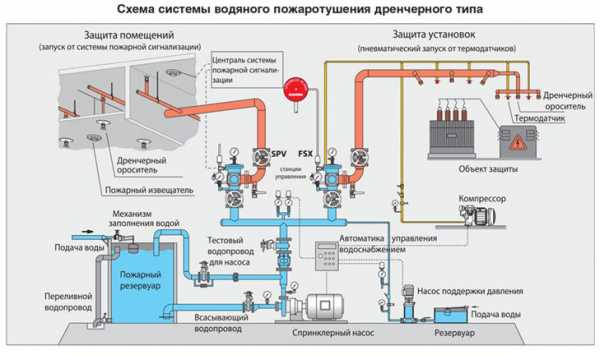

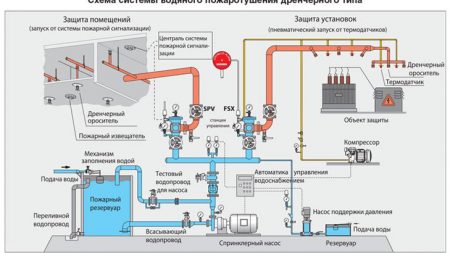

Водяного пенного пожаротушения спринклерные и дренчерные

Самый распространенный и давний вид пожаротушения по очевидным причинам:

• Доступность, дешевизна такого ОТВ.
• Возможность иметь/создать неограниченный или достаточный запас воды.
• Эффективность применения воды, пены для большинства классов пожаров.

Существуют два основных вида такого пожаротушения:

• Спринклерные, работающие точно по очагу пожара, что важно при тушении общественных зданий, т.к. минимизирует косвенный материальный ущерб от воздействия воды/пены на отделку интерьера, мебель, товароматериальные ценности.
• Дренчерные, создающие водяные завесы/экраны на пути распространения огня, в том числе в проемах строительных преград, там, где из-за особенностей технологии производства нет возможности установить противопожарные двери/ворота; а также способные выдавать необходимое количество воды, пены необходимой кратности для тушения пожара при работе по большим площадям производственных объектов.

Вполне уместно сравнить спринклерные установки системы с высокоточным, а дренчерные – оружием массового поражения пожара.

Соответственно, насосные станции водяного/пенного спринклерного и дренчерного пожаротушения отличаются в основном мощностью/производительностью для обеспечения требуемых расходов воды.

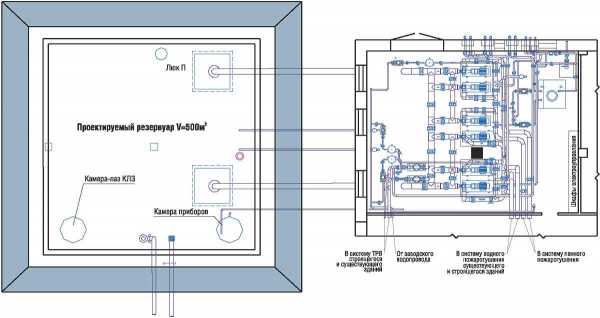

Модульные насосные станции

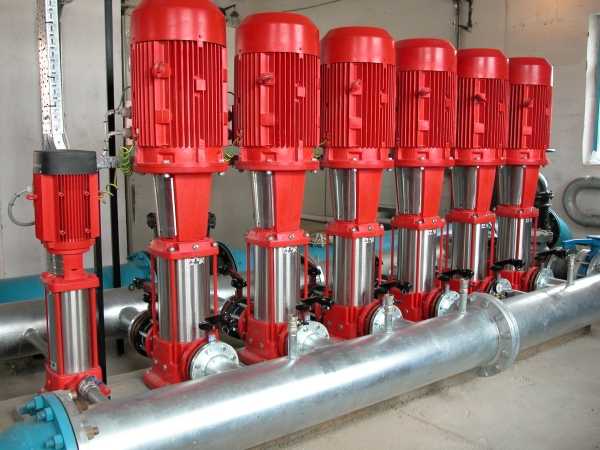

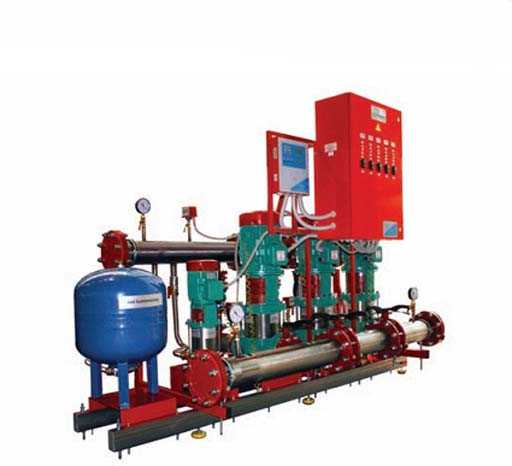

Модульные насосные станции

Это полный комплект технических средств НСП, смонтированные на единой раме. Как правило, они имеют относительно небольшую производительность; но удобны тем, что их установка, монтажно-наладочные работы по подключению к системам АУПТ, ВПВ требуют мало времени, затрат.

Моноблочная насосная станция

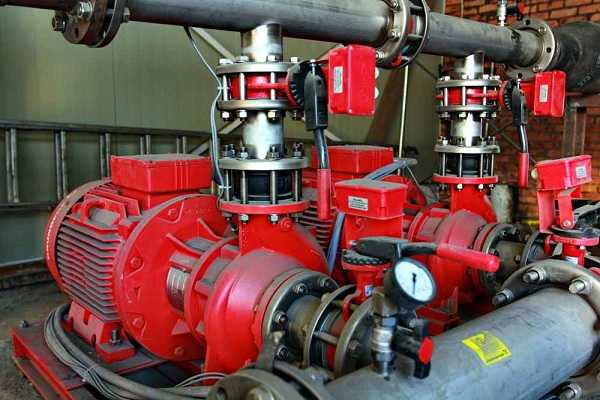

Моноблочная насосная станция

Здесь весь комплект необходимого оборудования НСП смонтирован в утепленном блок-контейнере из металла, удобном для транспортировки различными видами транспорта. После установки на территории предприятия, строящегося населенного пункта к ней подключают сети противопожарного водоснабжения территории/зданий, систем АУПТ.

Насосная станция наружного пожаротушения

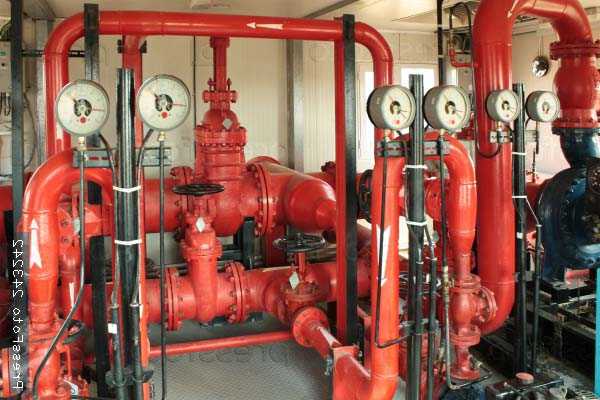

Насосная станция наружного пожаротушения

В таком качестве часто используются моноблочные, а также модульные НСП, размещенные во временных строениях – контейнерах, утепленных вагончиках, которые можно оперативно установить на выбранной, подготовленной площадке будущего промышленного производства/предприятия для обеспечения ее наружным противопожарным водоснабжением до начала строительных работ по возведению зданий, сооружений, что требуют нормы/правила ПБ.

Полный комплект насосного оборудования, трубопроводной обвязки, контрольно-управляющей автоматики, выбранная требуемая мощность, расход воды для конкретных задач – все это можно без труда выбрать, приобрести у многих российских производителей оборудования систем пожаротушения, водоснабжения.

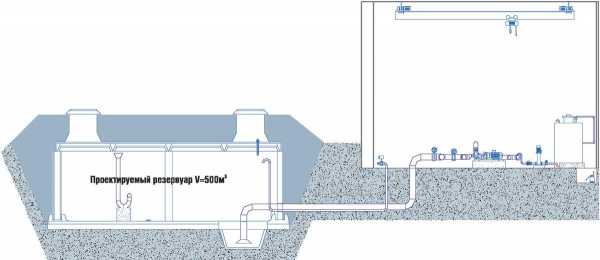

Подземная насосная станция пожаротушения

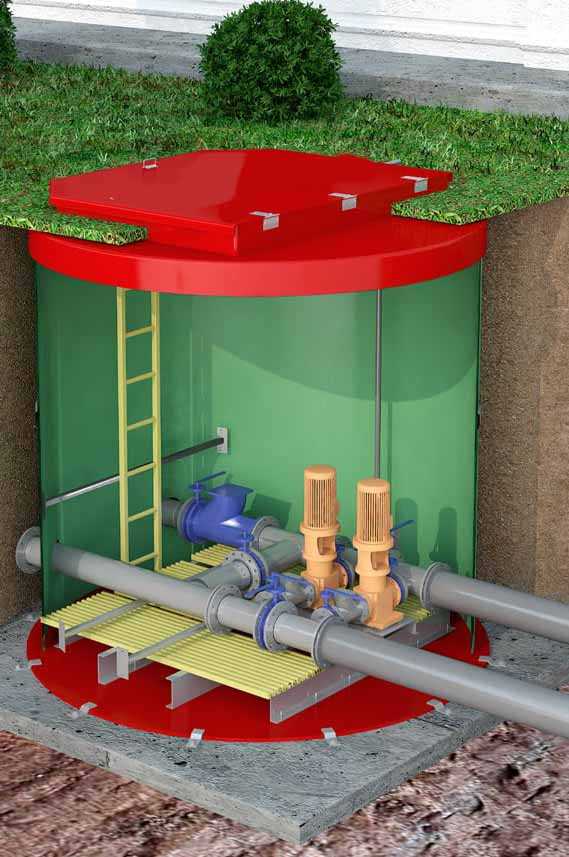

Подземная насосная станция пожаротушения

Такое размещение НСП допускается нормами со следующими оговорками:

• Помещение насосной станции пожаротушения, находящееся в 1 подземном этаже здания, должно иметь выход наружу – непосредственно или через лестничную клетку здания/строения.
• Его запрещено оборудовать электрогенераторами с двигателями на жидком топливе в качестве резервного источника электропитания.
• Необходимо обеспечить телефонной связью с пожарным постом, независимым аварийным освещением.

Учитывая то, что такое помещение может быть подтоплено как грунтовыми водами, так и в результате аварии насосного оборудования, тушения пожара, должны быть выполнены следующие мероприятия:

• Электродвигатели всех насосов устанавливаются на высоте не меньше 0, 5 м от пола.
• Самотечный выпуск аварийного объема вод в канализацию или откачка воды из приямка дренажными насосами.
• Производительность дренажного насоса должна обеспечивать невозможность поднятия уровня воды выше низа электроприводов основных и резервного насосов.

Принцип работы станций

Большую часть времени НСП находятся в дежурном режиме. Но, в случае возникновения пожара необходим как быстрый пуск насосов, так и резкий выход на рабочие показатели давления, напора, расхода воды в системах АУПТ, ВПВ.

Принцип работы НСП можно описать следующим алгоритмом:

• Срабатывание извещателей пламени на появление открытого огня, датчиков дыма -на частицы продуктов горения, тепловых пожарных извещателей – на резкое повышение температуры в воздухе защищаемого помещения.
• Тревожное сообщение от ручного пожарного извещателя.
• После обработки сообщений от любого вида пожарных извещателей прибор АПС выдает управляющий сигнал на пульты контроля и управления пожаротушением в составе
  АУПТ, узлы управления спринклерных/дренчерных установок/систем или непосредственно на запорно-пусковую арматуру – электромеханические задвижки/заслонки, клапана насосных станций.
• Включение рабочего насоса от сигнала ПКУ, прибора АПС, кнопки дистанционного запуска насосной станции ВПВ.
• Повышение давление, генерация требуемого напора воды в питающем трубопроводе водяных/пенных установок пожаротушения.
• Локализация, ликвидация очага пожара в защищаемых помещениях с помощью оросителей, выбрасывающим поток воды или пены.

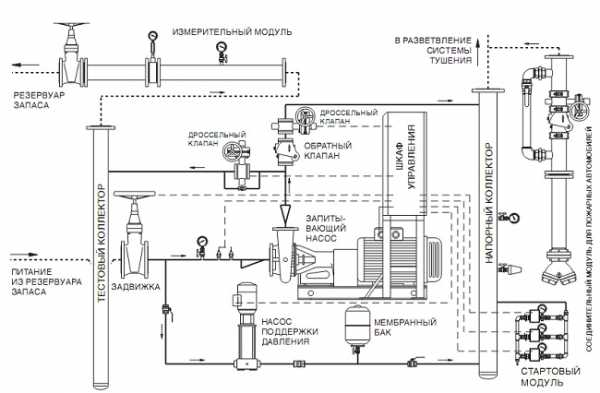

Перечень базового набора оборудования НСП

• Основной (рабочий) и резервный насосы. Последний вступает в действие как при выходе из строя рабочего агрегата, так и при недостаточном напоре в автоматических системах АУПТ/ВПВ. На крупных объектах количество насосов станции не ограничивается двумя изделиями.
• Всасывающие и нагнетательные трубопроводы/коллекторы.
• Запорно-пусковая арматура, установленная на трубопроводной обвязке насосов.
• Пульт/шкаф автоматического управления, принимающего/передающего сигналы/сообщения.
• Контрольно-измерительные приборы.

Еще на стадии проектирования в зависимости от ситуации, специфики защищаемого объекта этот минимальный комплект оборудования дополняется и другими устройствами.

Требования к насосным станциям

Они изложены в СП 5.13130.2009, в котором даны требования к проектированию установок/систем АПС/АУПТ, СП 10.13130.2009 – ВПВ зданий/сооружений.

Обобщенно эти требования выглядят следующим образом:

• Оборудование НСП размещается в отдельном специальном помещении на первом, цокольном, 1 подземном этаже зданий/сооружений или в пристройках к ним, а также в отдельно расположенных строениях различной степени огнестойкости с учетом противопожарных разрывов между ними.
• При размещении в защищаемом здании НСП отделяется противопожарными преградами с пределом стойкости к огню REI 45.
• Из помещения НСП должен быть выход непосредственно наружу/в лестничную клетку здания с отдельным выходом на территорию.
• Возле входа в помещение НСП необходима установка светового табло «Насосная станция пожаротушения», подключенного к сети аварийного/эвакуационного освещения здания.
• Для дублирования автоматического запуска насосов станции системы водяных АУПТ, за исключением спринклерных установок, оснащаются ручным пуском: дистанционным и местным – непосредственно в помещении НСП.
• Выбор основных и как минимум одного резервного насосного агрегата с автоматическим включением производится на основании возможности совместной работы, максимальных значений рабочего давления и расхода воды.
• НСП относятся к I категории – по надежности действия, электроснабжения и обеспеченности водоснабжения.
• В качестве резервного источника электроснабжения допустимо использовать дизельный электрогенератор, насос с приводом от ДВС. Ограничение – запрет на установку такого оборудования в подвальных помещениях.
• Трубопроводы в НСП необходимо выполнять из стальных труб, соединяемых сваркой.
• Электроуправление НСП должно обеспечивать управление электроприводами запорно-пусковой арматуры, автоматический пуск основного и резервного насоса, переключение управления с рабочего источника электроснабжения на резерв.
• Время выхода основного оборудования НСП на рабочий режим – не больше 10 мин.

Отдельно следует рассмотреть вопрос о требованиях ПБ к помещениям НСП, чтобы не получился, как в пословице, сапожник без сапог:

• Если размер машинного зала, т.е. там, где установлены рабочие и резервные насосные агрегаты, имеет размеры 6 х 9 м и больше, то он должен быть оборудован противопожарным водопроводом с установкой ПК с расходом 2, 5 л/с.
• При наличии электродвигателей с напряжением до 1 тыс. В необходимы – 2 воздушно-пенных ручных огнетушителя, ДВС – 4 таких огнетушителя.
• Если электродвигатели с рабочим напряжением больше 1 тыс. В и/или ДВС больше 221 кВт, то дополнительно требуется укомплектовать помещение НСП 2 углекислотными огнетушителями, бочкой с водой (!), двумя кусками войлока, противопожарного полотна или кошмы размерами 2 х 2 м.

При этом ни система пожаротушения насосных станций, ни даже установка пожарных извещателей АПС нормами/правилами ПБ не предусмотрена. По-видимому, считается, что огонь убоится не санкционировано возникать в помещении с таким грозным для него названием.

Однако, учитывая насыщенность помещения НСП различным мощным электрооборудованием, отсутствием, как правило, дежурного персонала в нем; собственникам, руководству предприятий/организаций, ответственным за противопожарное состояние зданий стоит озаботиться тем, что дорогостоящая насосная станция, являющаяся важнейшим элементом системы безопасности здания, находится практически без надзора людей, контроля противопожарной автоматики, и сделать соответствующие выводы.

fireman.club

Как должна работать насосная станция противопожарного водопровода?

Если насосная станция предназначена для питания спринклерной или дренчерной системы пожаротушения, то с алгоритмом запуска насосов все ясно.

Противопожарный водопровод и его насосная станция, казалось бы, намного меньше и проще, но все почему-то очень запутанно. Как же осуществлять запуск насосной станции, предназначенной для питания противопожарного водопровода?

Если спринклерная или дренчерная система пожаротушения применяется редко, то на небольших объектах необходима всего лишь установка нескольких пожарных шкафов, для питания которых требуется противопожарный водопровод. А следовательно устанавливается повысительная насосная противопожарного водопровода.

Так получается, что монтаж насосной станции пожаротушения осуществляют те же слесаря, что и варят трубы противопожарного водопровода: насосная станция есть, а ее запуска нет.

Как она должна работать – неведомо, поскольку имеется только проект трубопроводов и нет никакого намека на автоматизацию. Считается, что насосная станция работает сама по себе.

Одни заказчики утверждают, что достаточно осуществлять запуск по манометру на выходе и предлагают это реализовать. Другие просят подключить насосную станцию к уже существующей пожарной сигнализации (в которой даже не реализован алгоритм выдачи сигнала Пожар2 по сработке 2-х датчиков).

Предлагаю раз и навсегда определится с приоритетами в запуске насосной станции противопожарного водопровода.

Что такое насосная станция противопожарного водопровода?

Это два насоса (основной и резервный), обвязка насосов и специализированный пожарный прибор управления насосами. Прибор управления и интересует нас в данном контексте. Насосная станция может быть хоть моноблочная, хоть сборная – в ней применен специализированный прибор управления.

Настройка параметров работы прибора управления и подаваемые на него сигналы запуска и определяют работу насосной станции пожаротушения.

Какие сигналы мы можем подать на вход прибора управления?

Нормальный прибор управления насосной станцией пожаротушения должен уметь принять сигналы:

1. Давление на выходе насосной станции в напорном коллекторе.
2. Давления на выходе 1-го и 2-го насосов.
3. Сигнал безусловного пуска от кнопки “Безусловный пуск”.
4. Сигнал “Пожар” извне.

Я практик, и прежде всего изучать вопрос начинаю со схем соединения.

+ Выдержки из паспортов приборов и другие дидактические материалы.

Выдержка из паспорта Прибора управления для систем пожаротушения SK-FFS.

Дискретные входные сигналы IN0 .. IN5.
Функции входных дискретных сигналов IN0 .. IN5 задаются при помощи
параметров PL0 .. PL5 (см. Таблицу 1) и могут иметь следующее назначение:

РПС– сигнал безусловного ручного пуска системы (РПС). Например, из

помещения дежурного персонала. В состоянии «Дежурный»,
«Пожар-1», «Пожар-2» при срабатывании сигнала РПС происходит
пуск исполнительных устройств (насосов и задвижек) на
пожаротушение. Для входных сигналов РПС без фиксации после
отключения сигнала РПС происходит возврат в исходное состояние. В
режиме «Автоматика отключена» сигнал РПС не блокируется и
оказывает влияние на запуск пожаротушения.

АПС– сигнал автоматического пуска системы (АПС) от внешнего

устройства. Например, от системы автоматической пожарной
сигнализации. В режиме «Автоматика отключена» сигнал АПС
блокируется и не оказывает влияние на запуск пожаротушения.

СД – обобщенный сигнал спринклерного пуска системы по давлению от

сигнализаторов давления (СД), при их наличии. Например, от
электроконтактных реле давления. При этом в спринклерной системе
до перехода в состояние «Пожар» будет активирована система
подпитки при ее наличии.

Останов пуска – сигнал «Останов пуска» предназначен для подключения

внешнего устройства, обеспечивающего временный останов основных
насосов и закрытие задвижек в режиме «Пуск» или приостановку
отсчета времени во время задержки Пожар>>Пуск.

Сам паспорт:

Схема из паспорта прибора управления моноблочной установки JETEX VF 20/02-2 на основе контроллера Segnetics SMH 2Gi.

Сам паспорт:

Брошюра насосной станции Rubooster – близнеца Jetex (судя по схемам соединения):

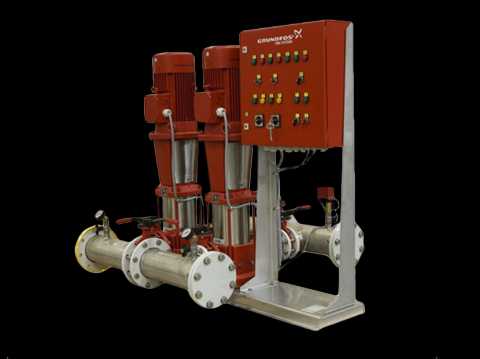

Ну и до кучи паспорт на насосную установку Grundfos.

И паспорт на сам прибор управления Grundfos Fire systems Control MX, Control VLV.

Исчерпывающая информация находится в этой схеме автоматизации противопожарного водопровода.

Схемы установок пожаротушения Болид.

Что написано в нормах.

Если прочтение документации к оборудованию многое что проясняет, то читать нормы, как и форумы, где их обсуждают – бесполезное занятие. В нормах нет никакой конкретики, путаница в терминах и откровенный бред.

Собственно, бредовость норм по проектированию систем водяного пожаротушения и приводит к появлению на объектах вместо нормальных спринклерных систем всяких городушек из порошкового пожаротушения и тонко-расспыленной воды, которые в принципе способны только испортить материальные ценности но ничего не потушить.

В сухом остатке имеем.

Различают несколько режимов пуска:
1. Местный пуск.
2. Дистанционный пуск.
3. Автоматический пуск.
4. Ручной пуск.

С ручным дистанционным и местным пуском вроде-бы определились: и местный и дистанционный пуск – это два вида ручного пуска.

Хорошо хоть однозначно понятно, что местный ручной пуск необходим полюбому.

Идет ожесточенный спор о том – что считать автоматическим пуском и нужен ли дистанционный ручной пуск.

Автоматический пуск насосной станции пожаротушения – это то-ли сигнал от пожарной сигнализации, то-ли сигнал от сигнализаторов давления.

Некоторые оппоненты утверждают, что автоматический пуск пожарных насосов бывает только от ДППК (датчика положения пожарного крана). И вообще, если не применяются ДППК, то при автоматическом пуске следует устанавливать водонапорные баки (п.6.9 СНиП 2.04.01).

До чтения норм я вообще и разу не видел эти ДППК. Датчики положения дискового затвора видел. Есть подозрение, что ДППК – дорогой, ненадежный и не нужный гаджет.

А как можно было запутаться в двух подряд идущих пунктах?

4.2.7. Насосные установки для противопожарных целей следует проектировать для зданий высотой свыше 50 м … – с ручным, автоматическим и дистанционным управлением
4.2.8. При дистанционном пуске пожарных насосных установок пусковые кнопки следует устанавливать в пожарных шкафах или рядом с ними. При автоматическом пуске пожарных насосов ВПВ установка пусковых кнопок в шкафах у ПК не требуется.

Если автоматическим пуском считать пуск от сигнализаторов давления, то очень интересным выглядит п. 4.2.7 СП 10.13130.2009, который гласит:

Примечание 1: «Сигнал автоматического или дистанционного пуска должен поступать на пожарные насосные агрегаты после автоматической проверки давления воды в системе. При достаточном давлении в системе пуск пожарного насоса должен автоматически отменяться до момента снижения давления, требующего включения пожарного насосного агрегата».

У нас здание высотой меньше 50 м, поэтому автоматический пуск вроде необязателен.

То есть – у нас есть выбор: дистанционный или автоматический.

Допустим, у нас дистанционный пуск с установкой кнопок в шкафах. Но тогда нам требуется подтверждение при помощи датчика давления. Датчик давления же – это уже автоматический пуск сам по себе.

Зачем тогда кнопки в шкафах если у нас уже вся есть для автоматического пуска? Поставил на выходе датчик давления (пусть даже два) – и по ним запускай насосную станцию. Установка датчиков давления гораздо проще и дешевле, чем протягивать кабельную сеть в каждый шкаф пожаротушения по этажам.

Что-то тут явно не так.

Считаю, что автоматический запуск насосной станции пожаротушения по падению давления возможен только при наличии жокей-насоса с мембранным баком. Жокей-насос компенсирует падение давление и только если он не справляется происходит пуск насосной станции.

Хотя и не могу формально обосновать, почему нельзя осуществлять запуск тупо по сигнализатору давления в противопожарном водопроводе, но анализ вышеприведенных паспортов оборудования показывает что дело именно так.

Принцип работы насосной станции пожаротушения, описанный в руководстве пользователя.

Русский человек начинает читать инструкцию только когда все сломал.

Давно уже уяснил что паспорт на прибор необходимо читать внимательно и полностью.

Так вот, внимательное прочтение паспортов на насосные станции, приведенные выше, формируют однозначную картину.

Никакого пуска по давлению на выходе не упоминается и в помине. Только безусловный пуск или условный пуск с перепроверкой по давлению и задержкой времени.

В паспорте к прибору управления Wilo SK-FSS подробно обыгрывается запуск по аналоговым входам датчиков давления, но речь идет о спринклерной установке.

Идеальная схема работы насосной станции противопожарного водопровода.

Три режима пуска:
1. Местный ручной пуск.
2. Безусловный дистанционный ручной пуск.
3. Условный дистанционный ручной пуск.

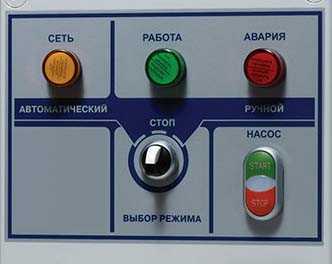

Местный ручной пуск.

Пуск насосной станции происходит при помощи органов управления на панели шкафа или прибора управления. Обычно это кнопки “Пуск”/”Стоп” и переключатель режимов: “Ручной”/”Автоматический”/”Отключено”.

Для запуска пожаротушения необходимо оператору подойти непосредственно к насосной станции.

Этому должно способствовать требование, чтобы выход из насосной станции был на улицу и светилось специальное табло “Станция Пожаротушения”. На практике же: и табло потускнело и человека с ключами не найти.

Безусловный дистанционный ручной пуск.

Все шкафы управления насосными станциями пожаротушения имеют возможность подключения удаленного прибора управления, размещаемого, например, в помещение дежурного.

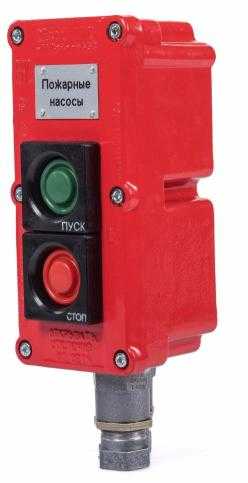

В самом простом случае это вынос кнопочного поста “Пуск”/”Стоп” и размещение их в кабинете самого ответственного человека.

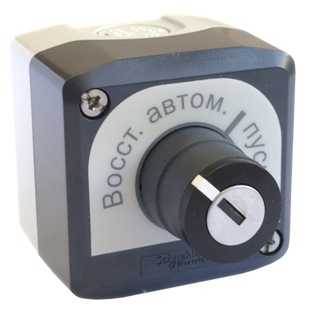

Кнопки должны быть необычными, чтобы случайно оказавшийся рядом “оператор” задумался, прежде чем пробовать – что это за кнопки. Неплохой вариант с защитой органа управления ключом.

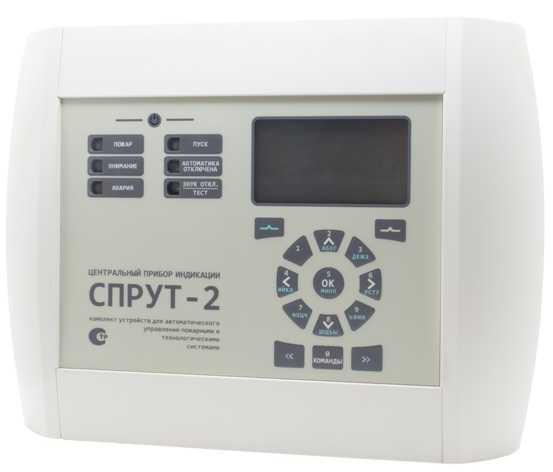

Обычным делом является наличие в линейке оборудования производителей приборов управления специального прибора управления и индикации, соединяющегося с прибором управления насосной станцией интерфейсом и позволяющего дистанционно мониторить и управлять насосной станцией.

Вот пример дистанционного управления насосной станцией Wilo.

В некотором смысле это будет безусловный дистанционный пуск насосной станции пожаротушения.

Условный дистанционный пуск.

Сигнал дистанционного пуска формируется кнопками, размещаемыми внутри пожарных шкафов. Это самый лучший способ запуска насосной станции противопожарного водопровода.

Ведь действительно, запуск насосной станции не имеет смысла, пока не будет открыт кран в пожарном шкафу. Открыли кран – и тут же рядом имеется и кнопка пуска насосов.

После нажатия кнопки “Пуск” в пожарном шкафу насосная станция пожаротушения переходит в режим ожидания падения давления до заданного уровня и когда давление упадет – запустится.

Вообще я как-то скептически отношусь к этому подтверждению по давлению и считаю что не нужно этого делать. Современные шкафы управления имеют защиту цепей питания насосов по перегрузке.

Возможно целесообразным будет наоборот делать отсечку по слишком большому давлению. Но это уже дело параметров эксплуатации – их можно менять уже по ходу дела.

Задвижка.

Скорее всего на обводном трубопроводе счетчика будет установлена электрифицированная задвижка. При заказе шкафа управления насосной станцией необходимо предусмотреть наличие возможности подключения задвижки к шкафу.

Хотя, водоканал требует установки счетчика расхода воды и на эту обводную петлю. В итоге мы видим маразм: водяной счетчик, а вокруг него обводная петля через электрифицированную задвижку и с таким же счетчиком воды.

Так или иначе, необходимо заранее выяснить какой привод имеет электрифицированная задвижка: однофазный или трехфазный. Если шкаф укомплектован однофазным каналом управления задвижкой – к нему невозможно подключить трехфазную задвижку и наоборот.

После пуска.

После пуска насосной станции пожаротушения наши приключения не заканчиваются.

Выход на режим.

Пожарных насосов у нас целых два. Первоначально осуществляется пуск одного насоса. Резервный насос запускается только при не выходе на режим основного насоса. Под не выходом на режим понимается не достижение заданного давление на выходе по истечении заданного времени (обычно 7 сек.).

Останов.

Я вот так и не понял что делать с остановом насосной станции.

Теоретически она должна молотить, пока кто-то не придет ей на помощь. Тут второй раз уже напрашивается решение останова по критическому давлению. И опять же очень помог бы выносной пост с функционалом “Пуск”/”Стоп”. Вполне возможна смешная ситуация, когда насосная работает, а не найти не то что человека с ключами, но и саму насосную станцию пожаротушения.

Диспетчеризация.

И это еще не все. Сигналы о состоянии насосной станции должны куда-то передаваться. Вдруг кто-то перевел переключатель режима управления в “Ручной” или вообще обесточил насосную станцию: эти и другие сигналы должны отображаться в помещении где люди хотя бы иногда бывают. В насосную станцию пожаротушения вряд ли кто-то заглядывает.

Должны передаваться по крайней мере 4 сигнала: “Пуск”, “Автоматика”, “Неисправность”, “Питание”.

Приборы управления насосными станциями умеют выдавать эти сигналы. Остается только их собрать и куда-то передать.

Очень эффективно эта задача решается при помощи, уже упоминавшегося выше, прибора, подключаемого к насосной станции по интерфейсу. Это решение доступно, например, если применяется комплекс автоматизации, подобный Спрут-2, в наличии которого имеется центральный прибор индикации и управления ЦПИ.

Обычному неподготовленному человеку, правда, сложно что-то запустить или остановить при помощи таких сложных приборов, но смотреть за состоянием насосной станции можно.

Полезные материалы.

Еще записи по теме

fil-tec.ru

Насосные станции пожаротушения: принцип действия, установка оборудования

Насосные станции пожаротушения — комплекс устройств и коммуникаций, предназначенных для перекачки воды или для пенного огнетушащего вещества. Подача жидкости в этих устройствах производится под давлением. Обычно станцию оснащают несколькими насосами (от 2 до 5 штук).

Виды техники

Различают два вида насосных станций пожаротушения и отличаются они способом передвижения: стационарные и мобильные. Также немаловажное значение имеет то, каким образом производится забор воды. Некоторые насосные станции подключают к магистральному водопроводу, другие к специальному водопроводу, также встречаются варианты, берущие воду из резервуаров или открытых водоемов.

Дополнительные насосы особой конструкции устанавливают для станций, обслуживающих высотные здания. Станции, работающие с открытыми водоемами, нуждаются в установке погружных насосов. Это способствует повышению давления и обеспечению нормального функционирования противопожарного оборудования.

От характеристик предполагаемого объекта защиты зависит выбор станции с определенной мощностью и методом пожаротушения. Для ликвидации возгорания в отдельных секторах с помощью завесы производят монтаж дренчерной системы. Спринклерные станции устраняют пожар большим объемом огнетушащего вещества, заливая очаги через оросительные элементы. Существуют гидрантные передвижные комплексы.

Схемы управления насосных станций пожаротушения бывают трех видов: электрические, механические и комбинированные. Их мощность различна, минимальные показатели — 5 кВт, максимальные — 385 кВт. Подбирают оборудование исходя из занимаемой ими площади в помещении. Помимо мощности важна и производительность. Насосные станции способны перекачивать от 0,2 л/м до 80 л/м. Для небольших помещений в соответствующих нормативных документах указаны подходящие параметры насосных станций, которые не могут быть меньше.

Надежность делит это оборудование на три категории. К I относятся станции, работающие непрерывно в процессе тушения. II категория рассчитана на небольшие по времени перерывы. III категория предусматривает полную остановку станций длительностью до 24 часов.

Устройство и принцип действия

В перечень стандартного набора оснащения подобных станций входят насосы, нагнетательные и всасывающие коллекторы, арматура, шкаф управления, элементы автоматики, контролирующие устройства.

Насосы для станции изготавливают центробежные, и в обычной комплектации присутствуют резервный и основной насосы. Резервный запускается при неисправности основного агрегата либо при недостаточной его работе. Запорная арматура предназначена для управления давлением и впуска воды.

Автоматика позволяет быстро реагировать на возникший пожар, соответственно экономя время. Для этого станции подключаются к сети высокого напряжения. Насосы снабжаются манометрами, измеряющими давление воды в системе трубопроводов.

Кроме основного оборудования в насосных станциях есть металлические конструкции. Несущие рамы должны быть прочными, чтобы выдерживать постоянную нагрузку и не нарушать целостность системы пожаротушения. Вне зависимости от вида и категорий, все части оборудования окрашивают в красный цвет.

Если в противопожарной системе нет достаточного объема воды, на этот фактор реагируют специальные датчики. Сигнал от них передается на насосную станцию, которая начинает работать. Запущенный основной насос или несколько доводят давление до нужного значения. Сигнал поступает на пульт управления и включается автоматика. Иногда требуется использование резервного оборудования.

Насосы создают напор и давление благодаря центробежной силе. На его валу закреплен диск или колесо с отогнутыми лопастями. Вращение колеса происходит за счет работы электродвигателя. Колес может быть несколько. Все детали помещаются в металлический корпус спиралевидной формы.

Установка оборудования

Для стационарных станций отводят отдельное помещение. Чаще всего это подвалы, первые или цокольные этажи. Указанные помещения должны иметь выход на улицу либо на лестничную клетку, ведущую наружу. В некоторых случаях под эти агрегаты оборудуют отдельно стоящие строения.

Разрешено оснащать их двигателями внутреннего сгорания и генераторами, при условии размещения оборудования не в подвальных помещениях. Разработаны правила для аварийного освещения насосных станций пожаротушения. В помещении должна быть телефонная связь.

По требованиям пожарной безопасности при проектировании следует учитывать ширину проходов между агрегатами. Установлены минимальные величины такого параметра. Необходимо принимать меры против затопления насосов, для этого двигатели располагают на высоте 0,5 метров от пола в машинном зале.

При наличии электродвигателя в насосных станциях пожаротушения их обеспечивают двумя огнетушителями ручного типа. Для двигателей внутреннего сгорания количество огнетушителей увеличивают вдвое. Если напряжение электрического мотора выше 1000 В, то дополнительно устанавливают два огнетушителя с углекислотным веществом. Аналогичное правило работает с мощными двигателями внутреннего сгорания.

Желательно виброизолировать пол в машинном помещении. Однако это требование не является обязательным для исполнения. Система пожаротушения проектируется так, чтобы каждый насос можно было заменить вместе с запорной арматурой. Трубопровод изготавливают из стали. В цехах насосные станции отделяют огнеустойчивыми перегородками.

Перед монтажом всё оборудование подвергается соответствующим испытаниям. Проектированием, как и установкой, вправе заниматься только специализированные организации. Насосные станции должны присутствовать в тех зданиях, где для пожаротушения используется вода или пена.

Техническое обслуживание и эксплуатация

Так как станция пожаротушения относится к общей системе обеспечения пожарной безопасности, то на предприятии назначается ответственное за ее состояние лицо. Согласно правилам, проводятся проверки и обслуживание, включающие технические экспертизы, визуальные осмотры. К подобным мерам прибегают после каждого ремонта и по наступлению срока очередного технического обслуживания.

Изменения в конструкции и оснащении вносят в проекты. Для этого обращаются к непосредственным разработчикам. Элементы насосной станции пожаротушения нуждаются в регулярном очищении от грязи и скопившейся пыли. Насосы периодические включают для поддержания работоспособности и создания определенного внутреннего давления.

Загрузка…

protivpozhara.com

Основные требования к насосным станциям пожаротушения — Мир водоснабжения и канализации

Категория надежности, температура, освещение, табло насосных станций пожаротушения:

Насосная станция пожаротушения автоматической установки пожаротушения по степени обеспеченности подачи воды относятся к 1 категории, по надежности электроснабжения соответствуют 1 категории согласно ПУЭ. При невозможности по местным условиям осуществить электроснабжение I категории насосных установок от двух независимых источников электроснабжения допускается осуществлять их питание от одного источника при условии подключения к разным линиям напряжением каждого 0.4кВ и к разным трансформаторам двухтрансформаторной подстанции или трансформаторам двух ближайших однотрансформаторных подстанций (с устройством автоматического резервного выключателя).

При невозможности обеспечения необходимой надежности электроснабжения пожарных насосных установок допускается устанавливать резервные пожарные насосы с приводом от двигателей внутреннего сгорания. При этом их не допускается размещать в подвальных помещениях. Время выхода на рабочий режим пожарного насоса с приводом из двигателей внутреннего сгорания не должно превышать 10 мин.

Температура воздуха в помещении насосной станции должна быть от 5 до 35°С, относительная влажность воздуха не более 80% при 25°С.

Рабочее и аварийное освещение принято согласно СНиП 23-05-95 — 75 лк и 10 лк соответственно.

У входа в помещение насосной станции находится световое табло «Насосная станция», соединенное с основным аварийным освещением.

Размещение насосной станции пожаротушения

Насосные станции следует размещать в обособленном здании или пристройке либо в помещении здания на первом, цокольном и первом подземном этажах, они должны иметь отдельный выход наружу или на лестничную клетку, имеющую выход наружу. В помещении насосной станции могут располагаться вводне запорные устройства, гидропневматические баки, запасные пожарные резервуары, дренажный  насос и т.п. Помещение насосной станции может быть общим для насосных установок иного назначения.

Пожарные установки не допускается располагать непосредственно под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больничными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями.

Насосные установки с пожарными насосами и гидропневматические баки для внутреннего пожаротушения допускает располагать на первых и подвальных этажах зданий I и II степеней огнестойкости. При этом эти помещения должны быть отапливаемыми, выгорожены противопожарными стенами (перегородками) и перекрытиями и иметь отдельный выход наружу или на лестничную клетку.

Примечание: Не допускается располагать противопожарные насосные установки в зданиях, где прекращается подача электроэнергии во время отсутствия обслуживающего персонала.

Если насосная станция размещается в защищаемом здании, то она должна быть выгорожена противопожарными стенами или перегородками с пределом огнестойкости REI 45 (по СНиП 21-01-97*).

Санитарный узел в насосных станциях пожаротушения.

В насосной станции, независимо от степени ее автоматизации, следует предусматривать санитарный узел (унитаз и раковину), помещение и шкаф для хранения одежды обслуживающего персонала (дежурной ремонтной бригады).

При расположении насосной станции на расстоянии не более 50 м от производственных зданий, имеющих санитарно-бытовые помещениях, санитарный узел допускается не предусматривать.

Основные параметры для определения размеров помещения насосной станции пожаротушения:

При определении площади помещения насосной станции ширину проходов следует принимать, не менее:

-между насосами или электродвигателями — 1 м;

-между насосами или электродвигателями и стеной в заглубленных помещениях — 0,7 м, в -прочих — 1 м; при этом ширина прохода со стороны электродвигателя должна быть достаточной для демонтажа ротора;

-между компрессорами или воздуходувками — 1,5 м, между ними и стеной — 1 м;

-между неподвижными выступающими частями оборудования — 0,7 м;

-перед распределительным электрическим щитом — 2 м.

— проходы вокруг оборудования, регламентируемые заводом-изготовителем, следует принимать по паспортным данным.

Для агрегатов с диаметром нагнетательного патрубка до 100 мм включительно допускаются: установка агрегатов у стены или на кронштейнах; установка двух агрегатов на одном фундаменте при расстоянии между выступающими частями агрегатов не менее 0,25 м с обеспечением вокруг сдвоенной установки проходов шириной не менее 0,7 м.

Размеры ворот или дверей следует определять исходя из габаритов оборудования или транспортного средства с грузом.

При высоте до мест обслуживания и управления оборудования, электроприводов и маховиков задвижек (затворов) более 1,4 м от пола следует предусматривать площадки или мостики, при этом высота до мест обслуживания и управления с площадки или мостика не должна превышать 1 м.

При отсутствии дистанционного или автоматического управления запорную арматуру диаметром 400 мм и менее следует предусматривать с ручным приводом, диаметром более 400 мм — с электрическим приводом.

При прокладки трубопроводов в каналах, габариты каналов следует принимать:

— при диаметре труб до 400 мм — ширину на 600 мм, глубину на 400 мм больше диаметра;

— при диаметре труб 500 мм и выше — ширину на 800 мм, глубину на 600 мм больше диаметра;

В местах установки фланцевой арматуры следует предусматривать уширение канала. Уклон дна каналов к приямку следует принимать не менее 0,005.

Подъемно-транспортное оборудование для насосных станций пожаротушения

Для эксплуатации технологического оборудования, арматуры и трубопроводов в помещениях должно предусматриваться подъемно-транспортное оборудование, при этом следует принимать: при массе груза до 5 т — таль ручную или кран-балку подвесную ручную; при массе груза более 5 т — кран мостовой ручной; при подъеме груза на высоту более 6 м или при длине подкранового пути более 18 м — электрическое крановое оборудование. Для перемещения оборудования и арматуры массой до 0,3 т допускается применение такелажных средств.

Мероприятия против затопления насосных станций

В заглубленных и полузаглубленных насосных станциях должны быть предусмотрены мероприятия против затопления агрегатов при аварии:

• расположение электродвигателей насосов на высоте не менее 0.5 м от пола машинного зала;
• самотечный выпуск аварийной массы воды в канализацию иил на поверхность земли с установкой клапана или задвижки;
• сбор и откачка воды в существующие наружные сети дождевой канализации специальными дренажными насосами из приямка вместимостью не менее 0.5х0.5х0.5м

Для стока воды пол и каналы машинного зала надлежит проектировать с уклоном к сборному приямку. На фундаментах под насосы следует предусматривать бортики, желобки и трубки для отводы воды; при невозможности самотечного отвода воды из приямка следует устанавливать дренажные насосы.

При необходимости установки дренажных насосов их производительность надлежит определять из условия откачки воды в течение не более 2 ч из машинного зала при ее слое 0.5м. При этом быть предусмотрен один резервный агрегат.

Соединительные пожарные головки для насосной станции пожаротушения

В помещении насосной станции для подключения внутреннего противопожарного водопровода к передвижной пожарной технике следует предусматривать трубопроводы номинальным диаметром не менее DN80 с выведенными наружу  на высоту (1.35+/-0.15)м патрубками, оборудованными соединительными головками ГМ 80. Трубопроводы должны обеспечивать максимальный расчетный расход воды во внутреннем противопожарном водопроводе. Снаружи помещения насосной станции соединительные головки необходимо размещать с расчетом подключения одновременно не менее двух пожарных автомобилей (т.е. должно быть не менее двух вводов с соединительными головками).

Внутренний противопожарный водопровод в насосной станции пожаротушения

Насосные станции с машинным залом размером 6х9м и более должны оборудоваться внутренним противопожарным водопроводом, расход воды которого не менее 2.5л/с.

При напряжении питания электропривода насосных агрегатов 1000В и менее следует предусматривать два ручных пенных или порошковых огнетушителя вместимостью по 5 л каждый, а при двигателях внутреннего сгорания до 220кВт включ.- четыре таких огнетушителя.

Связь в насосных станциях пожаротушения

Насосные станции должны иметь прямую телефонную связь с диспетчерским пунктом (или пожарным постом) и пожарным депо. Согласно ГОСТ Р 12.4.026-2001 телефоны должны быть сигнального красного цвета.

Основные расчетные формулы для насосов

Вакуумметрическая высота всасывания, давление, кавитационный запас, мощность насосов.

Список литературы:

• СП 10.13130.2009
• СП 30.13330.2012
• СП 31.13330.2012
• Внутренний противопожарный водопровод, Л.М.Мешман, В.А.Былинкин, Р.Ю.Губин, Е.Ю.Романова, ФГУ ВНИИПО МЧС Росии, Москва, 2010









mir-vik.ru

Насосная станция пожаротушения (пожарная, повысительная)

Содержание

Пожарная насосная станция (ПНС) являет собой установку для обеспечения водой схемы противопожарной безопасности. Для девяноста процентов случаев возгорания вода остаётся доступной и эффективной жидкостью для пожаротушения.

Оборудование насосной пожарной станции быстро подает воду по трубопроводам для помещений вплоть до очага возгорания.

Описание насосной станции для пожаротушения

Аспектом выбора ПНС является мгновенный и бесперебойный запуск после простоя. Поскольку пожарные насосные станции могут не использоваться продолжительное время (даже годы).

Благодаря профилактике их держат в рабочем состоянии, однако следует помнить, что станция обязана запускаться моментально. Гарантия скорейшего запуска это определяющий критерий при выборе модели и технологии насосов для пожаротушения.

Блочно-модульная установка насосов пожаротушения

Элементы насосной пожарно спасательной станции:

• датчик давления;
• другие измерительные приборы для контроля;коллекторы – напорный, всасывающий;
• обратные клапана для напорной линии;
• блокирующий затвор для всасывающей линии, центральный, аварийный и дисковый затворы;
• центробежные насосы (2 – 6 штук) и применяются вертикальные и многоступенчатые;
• шкаф управления, процессор, панель индикации;
• запорная арматура, рама для крепления;
• хомуты-виброгасители для опорных стоек;
• для первой категории ПНС требуется дублирующее оборудование управления схемой и контроля воды.

При установке дополнительного оборудования повышается работа ПНС.

Среди рекомендуемых элементов выделяют:

• бак мембранный, пневмогидравлический для снижения влияния гидроударов, скачков давления в трубопроводе;
• задвижки на всасывающих коллекторах напора, они бывают ручными и автоматическими;дополнительные датчики давления;автоматический жокей-насос.

Насосная станция пожаротушения имеет ряд преимуществ перед другими схемами тушения пожаров:

• автоматика, резервные насосы и блоки питания делают данный комплекс надёжным;
• техническое обслуживание сведено к минимуму;возможность установки на разных площадях в готовых и строящихся зданиях;
• использование качественных материалов;на дисплее контроллера отображается информация по системе пожаротушения.

Насосная станция сплинклерного пожаротушения

к меню ↑

Чем отличаются насосные станции пожаротушения?

Пожарные насосные станции бывают дренчерными и спринклерными. В современных условиях возможность использовать одновременно обе системы. В первую очередь это рекомендуется в зданиях с повышенными требованиями к противопожарной безопасности, регламентированных:

• N69-ФЗ «О пожарной безопасности» от 21 декабря 1994 года;
• N100-ФЗ «О добровольной пожарной охране» от 6 мая 2011 года;N123-ФЗ «Технический регламент о требованиях пожарной безопасности» от 22 июля 2008 года и другими федеральными законами.

Спринклерная противопожарная схема обеспечена автоматикой и не требуется человеческого вмешательства для её срабатывания. Внутри труб вода находится непрерывно и под давлением. При включении схемы спринклеры (оросительные насадки) незамедлительно начинают распрыскивать воду. Делаются насадки из легкоплавких материалов для того, чтобы при возгорании заглушка могла быстро расплавиться и выпустить из трубы воду.

Противопожарные спринклерные системы имеют модификацию с жокей-насосом. Этот насос включается в автоматическом режиме сразу при падении давления в трубах, которое возникает из-за расхода воды. Если возгорание небольшое и воды тратиться немного, то благодаря жокей-насосу количество воды восполняется и давление нормализуется. Если же возгорание значительное и жокей-насос не справляется с задачей, то подключается пожарно повысительный насос. Схема оборудована резервным насосом для случаев, если пожарный не срабатывает или не справляется.

Дренчерная же схема не имеет защитных легкоплавких насадок. Работа регулируется либо специальными датчиками дыма, либо ручным управлением. Сигнал от датчика дыма, пожарного извещателя, идёт в шкаф управления, а уже оттуда либо автоматически, либо благодаря человеку-оператору подаётся сигнал к началу работы насосной станции. Имеет резервную систему управления.

Насосная станция пожаротушения

В обоих случаях к месту нахождения пожарной системы: насосу, щиту, шкафу управления и т.д., требуется обозначенный путь. Для этого устанавливается табло световое, а помещение указывается на схеме эвакуации и в документах регламентирующих пожарную безопасность здания.
к меню ↑

Типы

Пожарные насосные станции делятся ещё на два типа:

1. Гидрантные или водозаполненные. Трубы заполнены водой изначально, при включении пожарной схемы, тушение начинается незамедлительно. Используются только в помещениях с температурой выше +5°C. Выделяют три категории пожарных насосных станций. Первая категория означает, что задержка времени между включением аварийной работы и началом подачи воды или другой тушащей жидкости отсутствует.
2. Воздушные. Необходимо применять в неотапливаемых помещениях, где температура ниже +5 градусов. Трубы не заполняются водой, поскольку есть риск замерзания, деформации и полного отказа пожарной системы.

Первая категория имеет два источника электроснабжения. Вторая категория не допускается для жилых помещений. Она подразумевает, что между возникновением пожара и (при поломке) переключением на резервный источник питания может пройти до нескольких часов. Третья же категория не подойдёт даже для производственных помещений. Она подразумевает задержку до суток.

Три категории надёжности работают одинаково, разделяются они только по времени остановки функционирования из-за возможных эксплуатационных и технических неполадок.

Насосные станции пожаротушения имеют три типа управления:

1. АНС оборудована микропроцессором, в котором заложена программа по управлению насосами. Она регулирует давление в трубах и самостоятельно решает, сколько насосов требуется включить для поддержания оптимального давления.
2. АНСП можно регулировать самостоятельно, микропроцессор подключён к внешней части панели управления. Благодаря плавности переключения, длительность эксплуатации во время отсутствия пожаров значительно повышается. Насосы регулируются вручную, однако им можно задать и параметры для автоматической работы.
3. АНСЧ использует для управления насосами частотный преобразователь. Он изменяет частоту вращения лопастей циркуляционного насоса. Из-за увеличения скорости давление воды поднимается, уменьшение скорости ведёт к понижению давления. Таким образом, частотный преобразователь регулирует напор воды во время тушения пожара.

Зал насосной станции пожаротушения

Существуют ещё блочные типы ПНС. Они представляют собой отдельный комплекс, оборудованный не в самом здании, а в отдельной пристройке. Как правило, он дополнен цистерной для хранения воды и собственной системой отопления. Управление такой станцией пожаротушения идет тремя путями – автоматически, с аварийного пульта управления и с внутреннего пульта внутри помещения блочной ПНС.

Различия у ПНС бывают также и по методу забора воды – первый тип, второй и повысительная станция. Первый тип осуществляет забор воды из источника или от центрального водоснабжения. Второй же требует наличия независимого пожарного резервуара.

Повысительная насосная станция создана для повышения давления и напора в трубах при тушении. Станции повышения давления оборудованы частотным преобразователем и типом управления АНСЧ. Они используют заранее готовые резервуары, но могут быть подключены и к системе водоснабжения.

к меню ↑

Насосные станции пожаротушения (видео)

к меню ↑

Нормы и требования к насосным станциям пожаротушения

Согласно «Строительным нормам и правилам» 2.04.01-85, 2.04.02-84 и нормам пожарной безопасности 88-2001 существует ряд правил предъявляющих определённые требования к пожарным насосным станциям. Точный расход воды для здания рассчитывается из размера площади, назначения, этажности, уровню огнестойкости и по другим параметрам. В любом случае, расход воды одной струи пожарного ствола не должен быть меньше 2,5 литров в секунду.

Внутренним пожарным водопроводом (ВПВ) оборудуются здания, высота которых превышает 50 метров. Из этого правила есть исключения, например, общежития площадью до 5000 м³, бани, жилые здания до 12-ти этажей, здания управления до 6 этажей и другие. Производственные, складские помещения площадью от 50.000 до 800.000 м³ требуют разработки особых технических условий работы противопожарной схемы.

Рекомендация по скорости движения воды в трубах:

• если диаметр трубы до 250 миллиметров, то скорость всасывания 0,6-1,0 метров в секунду, а напор идёт со скоростью 0,8-2,0 метров в секунду;
• при диаметре от 250 до 800 мм, скорость всасывания должна быть 0,8-1,5 м/с, а напор 1,0-3,0 м/с;
• диаметр трубы выше 800 мм, всасывание – 1,2-2,0 м/с, напор 1,5-4,0 м/с.

к меню ↑

Нормы проектирования

Правила СП 10.13130.2009 и СП 5.13130.2009 чётко определяют нормы проектирования пожарных схем. Постановление № 880-ПП «Об утверждении Правил пожарной безопасности в городе Москве» определяет состав и перечень документов.

Монтажная схема системы пожаротушения

Главное при закладке насосной пожарной станции:

• снижение количества воды в системе – 30%;
• время, на которое данное снижение допускается – не более 3-х суток;
• перерыв в подаче или снижение более 30% допускается не больше чем на 10 минут.

Наружная блочная ПНС регламентируется:

• длительность снижения на 30% – 10 суток;
• отключение или снижение более 30% – максимум 6 часов.

При монтаже и выборе компании, осуществляющей работы, у них проверяют разрешения на:

• пуско-наладочные работы; разработку требуемых по пожарной безопасности мероприятий;
• устройство инженерных схем и оборудования;
• подготовку необходимой документации.

nasosovnet.ru

Водоснабжение автоматических установок пожаротушения — ОРБИТА-СОЮЗ

В соответствии с существующими Нормами пожарной безопасности (НПБ) большинство зданий промышленного и складского назначения, здания общественного назначения больших площадей, повышенной этажности, с массовым пребыванием людей и другие подлежат защите автоматическими установками пожаротушения (АУПТ). Применение водяных и пенных АУПТ является в подавляющем большинстве случаев наиболее целесообразным, а часто и единственно возможным способом обеспечения пожарной безопасности.

Одним из самых главных вопросов проектирования водяных и пенных АУПТ является обеспечение их водой в требуемом количестве. В условиях современных городов, при строительстве предприятий в удалении от естественных водоемов, нехватка воды становится реальной проблемой.

На первом этапе проектирования путем гидравлического расчета определяются требуемый расход Qтр и требуемый напор Hтр воды (раствора пенообразователя), которые необходимы для функционирования системы и обеспечения нормативных параметров тушения. Полученные параметры являются минимальными, которые необходимо получить от водоисточника.

К любому зданию подводится трубопровод от городской сети водоснабжения или строится резервуар, который обеспечивает запас воды на хозяйственные, питьевые, производственные нужды и на пожаротушение. Водоисточник обеспечивает определенный напор и расход воды.

Для подтверждения фактических напора и расхода воды для целей пожаротушения, которые обеспечивает существующий источник водоснабжения, используются:

1. Технические условия ГУП «Водоканал» с указанием расходов на наружное пожаротушение из пожарных гидрантов, на внутреннее пожаротушение из пожарных кранов и на специальное пожаротушение (водяные и пенные АУПТ – спринклерные и дренчерные).
2. Объем противопожарного запаса воды в резервуаре и параметры пожарных насосов, забирающих воду из резервуара.
3. Тесты на водоотдачу существующего водопровода (рис. 1).

Рис. 1. График зависимости напора воды H от расхода Q

Для водоснабжения установок водяного и пенного пожаротушения можно использовать:

• водопроводы различного назначения – производственный, противопожарный или хозяйственно-питьевой, при этом использование питьевого трубопровода для водоснабжения установок пенного пожаротушения допускается при наличии устройства, обеспечивающего разрыв струи (потока) при отборе воды;
• резервуары различного назначения, при этом следует предусмотреть устройства, не допускающие расхода расчетного объема воды для пожаротушения на другие нужды.

Существует четыре варианта обеспеченности объекта водой для пожаротушения (внутреннего):

1. Qтр < Qф и Hтр < Hф
2. Qтр < Qф и Hтр > Hф
3. Qтр > Qф и Hтр < Hф
4. Qтр > Qф и Hтр > Hф

В первом случае, когда существующий водоисточник обеспечивет требуемый расход и напор воды на пожаротушение, узлы управления АУПТ и пожарные краны устанавливаются непосредственно на вводе, без насосной станции и резервуара.
Во втором случае есть возможность обеспечить требуемый расход воды при повышении давления в трубопроводе. Для этого проектируются насосные станции пожаротушения, к которым предъявляются особые требования.
В третьем и четвертом случаях водопровод или резервуар не может обеспечить потребное количество воды – необходимо предусмотреть специальный резервуар для создания запаса воды.

На рис. 2 представлены план и разрез насосной станции пожаротушения с водоснабжением из пожарного резервуара.

Рис. 2. Насосная станция пожаротушения с резервуаром.

Насосные станции автоматических установок пожаротушения следует относить к первой категории надежности действия согласно СНиП 2.04.02-84* – допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30% расчетного расхода и на производственные нужды до предела, устанавливаемого аварийным графиком работы предприятий; длительность снижения подачи не должна превышать 3 суток. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается на время выключения поврежденных и включения резервных элементов системы (оборудования, арматуры, сооружений, трубопроводов и т.д.), но не более чем на 10 минут.

По степени обеспечения надежности электроснабжения электроприемники автоматических установок пожаротушения относятся к первой категории согласно правилам устройства электроустановок. Электроприемники первой категории – электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.

Насосные станции следует размещать в отдельном помещении зданий на первых, цокольных и в подвальных этажах, они должны иметь отдельный выход наружу или на лестничную клетку, имеющую выход наружу. Насосные станции допускается размещать в отдельно стоящих зданиях или пристройках. К помещению насосной станции предъявляются следующие требования: оно должно быть отделено от других помещений противопожарными перегородками и перекрытиями с пределом огнестойкости REI 45, температура воздуха должна быть от 5 до 35 °С, относительная влажность воздуха – не более 80% при 25 °С, рабочее и аварийное освещение по СНиП 23-05-95, помещение станции должно быть оборудовано телефонной связью с помещением пожарного поста.

Выбор типа насосов и количества рабочих агрегатов производится на основании расчетов совместной работы насосов, водоводов, сетей, регулирующих емкостей, графиков водопотребления, условий пожаротушения.

Количество всасывающих линий к насосной станции должно быть не менее двух. При выключении одной линии остальные должны быть рассчитаны на пропуск полного расчетного расхода. Размещение запорной арматуры на всасывающих и напорных трубопроводах должно обеспечивать возможность замены или ремонта любого из насосов, обратных клапанов и основной запорной арматуры, а также проверки характеристики насосов без нарушения по обеспеченности подачи воды.

Для определения диаметра труб, фасонных частей и арматуры проводятся гидравлический и технико-экономический расчеты исходя из скоростей движения воды.

Всасывающий трубопровод, как правило, должен иметь непрерывный подъем к насосу не менее 0,005. В местах изменения диаметров трубопроводов следует применять эксцентрические переходы.

Для стока воды полы и каналы насосной проектируются с уклоном к сборному приемнику.

Отметку оси насосов следует определять, как правило, из условия установки корпуса насосов под заливом:

• в емкости – от верхнего уровня воды (определяемого от дна) пожарного объема при одном пожаре, среднего – при двух и более пожарах; от уровня воды аварийного объема при отсутствии пожарного объема; от среднего уровня воды при отсутствии пожарного и аварийного объемов;
• в водозаборной скважине – от динамического уровня подземных вод при максимальном водоотборе;
• в водотоке или водоеме – от минимального уровня воды в них по таблице в зависимости от категории водозабора.

При определении отметки оси насосов следует учитывать допустимую вакуумметрическую высоту всасывания (от расчетного минимального уровня воды) или требуемый заводом-изготовителем необходимый подпор со стороны всасывания, а также потери напора во всасывающем трубопроводе, температурные условия и барометрическое давление.

Диаметр труб, фасонных частей и арматуры следует принимать на основании технико-экономического расчета исходя из скоростей движения воды в пределах, указанных в таблице.

Диаметр труб, мм	Скорости движения воды в трубопроводах насосных станций, м/с
	Всасывающие	Напорные
До 250	0,6–1	0,8–2
Св. 250 до 800	0,8–1,5	1–3
Св. 800	1,2–2	1,5–4

Насосные станции размером машинного зала 6х9 м и более должны быть оборудованы внутренним противопожарным водопроводом с расходом воды 2,5 л/с, а также огнетушителями.

При расположении насосной станции на расстоянии более 50 м от производственных зданий, имеющих санитарно-бытовые помещения, независимо от степени автоматизации, следует предусматривать санитарный узел (унитаз и раковину), помещение и шкафчик для хранения одежды эксплуатационного персонала (дежурной ремонтной бригады).

При определении площади помещения насосной станции ширину проходов следует принимать, не менее:

• между насосами или электродвигателями – 1 м;
• между насосами или электродвигателями и стеной в заглубленных помещениях – 0,7 м, в прочих – 1 м, при этом ширина прохода со стороны электродвигателя должна быть достаточной для демонтажа ротора;
• между компрессорами или воздуходувками – 1,5 м, между ними и стеной – 1 м;
• между неподвижными выступающими частями оборудования – 0,7 м;
• перед распределительным электрическим щитом – 2 м.

Для эксплуатации технологического оборудования, арматуры и трубопроводов в помещениях должно предусматриваться подъемно-транспортное оборудование, при этом, как правило, следует принимать: при массе груза до 5 т – таль ручную или кран-балку подвесную ручную; при массе груза более 5 т – кран мостовой ручной; при подъеме груза на высоту более 6 м или при длине подкранового пути более 18 м – электрическое крановое оборудование.
В помещении насосной станции для подключения установки пожаротушения к передвижной пожарной технике следует предусматривать трубопроводы с выведенными наружу патрубками, оборудованными соединительными головками.
Трубопроводы должны обеспечивать наибольший расчетный расход диктующей секции установки пожаротушения.
Снаружи соединительные головки необходимо размещать с расчетом подключения одновременно не менее двух пожарных автомобилей.
Пожарных насосов, а также насосов-дозаторов в помещении насосной станции должно быть не менее двух (в том числе, один резервный).
Задвижки, устанавливаемые на трубопроводах, наполняющих резервуар огнетушащим веществом, следует устанавливать в помещении насосной станции.
При проектировании насосной могут использоваться как готовые насосные установки (рис. 3), так и отдельные насосы (рис. 4). Для установок пожаротушения используются центробежные насосные агрегаты.

Рис. 3. Насосная установка.

Основные насосы и насосные установки бывают отечественные и импортные.
Основными отечественными производителями насосов и насосных установок являются Ливенский и Катайский насосные заводы, предприятие «Линас».
Среди иностранных производителей наиболее известны Grundfos, Wilo, Dab, Calpeda и Speck.
Для хранения запаса воды используются, например, железобетонные или стальные резервуары.

Рис. 4. Насосы Grundfos:

а) NK 150-315

б) CR-32-3

Объем пожарных резервуаров определяется исходя из расчетного расхода воды и продолжительности тушения.
При определении объема резервуара для установок водяного пожаротушения следует учитывать возможность автоматического пополнения резервуаров водой в течение времени пожаротушения.
Количество пожарных резервуаров или водоемов должно быть не менее двух, при этом в каждом из них должно храниться 50% объема воды на пожаротушение. Пожарные резервуары или водоемы надлежит размещать из условия обслуживания ими зданий.
Расстояние от точки забора воды из резервуаров или водоемов до зданий III, IV и V степеней огнестойкости и до открытых складов сгораемых материалов должно быть не менее 30 м, до зданий I и II степеней огнестойкости – не менее 10 м.
В качестве резервуаров используются железобетонные резервуары, выполняемые по типовым проектам. При относительно небольших объемах запаса воды могут использоваться готовые стальные резервуары, изготовленные как по типовым проектам, так и по индивидуальному заказу.
В настоящее время актуальной является проблема учета расхода воды, забираемой потребителем от сети коммунального водоснабжения.
При наличии отдельного противопожарного водопровода установка счетчиков воды не требуется.

Обводную линию у счетчиков холодной воды следует предусматривать, если:

• имеется один ввод водопровода в здание;
• счетчик воды не рассчитан на пропуск противопожарного расхода воды.

На обводной линии для пропуска противопожарного расхода воды устанавливается задвижка с электроприводом, опломбированная в закрытом положении. Задвижка с электроприводом должна открываться автоматически от кнопок, установленных у пожарных кранов, или от устройств противопожарной автоматики. Открытие задвижки должно быть сблокировано с пуском пожарных насосов при недостаточном давлении в водопроводной сети.
Задвижки на обводных трубо­проводах в узлах учета и расхода воды являются одним из основных элементов, определяющих надежность АУПТ. К сожалению, многие, не понимая этого, пытаются сэкономить и ставят дешевое отечественное оборудование, которое в нужный момент выходит из строя. По наблюдению, чаще всего встречается задвижка 30ч906бр – клиновая двухдисковая с выдвижным шпинделем фланцевая с электроприводом.
Подводя итог, можно отметить, что основными факторами, определяющими эффективную работу водяных и пенных АУПТ, являются соответствие параметров водопитателя установки требуемым, а также возможность обеспечения необходимой электрической мощности по первой категории надежности и исправность запорной арматуры на вводах от сети водоснабжения.

Станислав Жаров, к.т.н, доцент;
Ольга Груданова, инженер;
Виктор Миронов, инженер

os-info.ru

Насосная станция пожаротушения (пожарная, повысительная)

Содержание

Насосная станция пожаротушения – это комплекс оборудования, обеспечивающий перекачку воды или пенного вещества во время тушения пожара.

Установка системы пожаротушения обязательна на промышленных и гражданских объектах, в зданиях, где находится большое количество людей, складских помещениях и комплексах, поэтому ее планируют на этапе проектирования.

Классификация систем противопожарной безопасности

Пожарные насосные станции, принципиально отличающиеся друг от друга, бывают двух видов – стационарные и мобильные.

Блочно-модульная установка насосов пожаротушения

Стационарные системы делятся на группы по способу забора воды:

• из специальных подземных резервуаров и скважин;
• из естественных водоемов;
• из центральной городской магистрали или отдельного водопровода.

В первом и втором варианте пожарная насосная станция включает в себя такие системы забора воды, запуск которых осуществляется одновременно с нагнетающими насосами. В качестве подающих насосов в таких установках используются погружные насосы для пожаротушения, однако ввиду их низкой эффективности, короткого срока службы и трудностях при монтаже, все чаще прибегают к применению самовсасывающих насосов специального назначения.

Стационарные установки используют для обслуживания спринклерных и дренчерных систем тушения пожара, причем в обоих случаях предусмотрен автоматический запуск мощного насосного оборудования.

Сплинклерная система пожаротушения основана на принципе орошения помещения с потолка, а дренчерная создает своеобразные стены из воды, делящие большие помещение на отдельные сектора, а малые изолирует друг от друга.

Если здание имеют большую площадь и этажность, то установка даже самых мощных насосов может не гарантировать поступление воды на верхние этажи. В этом случае необходима повысительная сборка. Для эффективной работы насосной установки ее комплектуют пожарными насосами Grundfos, способными обеспечить повышение давления на определенных участках.

Пожарные насосные станции мобильного типа (ПНС 110) устанавливаются на базе автомобиля ЗИЛ, КамАЗ, Урал.

Помпы ПНС 110 запускаются посредством двигателя автомобиля, при этом дублирующий пульт управления двигателем устанавливают рядом с насосами.

ПНС 110 осуществляет забор воды от пожарных гидрантов, из подземных резервуаров и открытых источников воды. Для этого станции комплектуются насосами вакуумного типа АВС 01Э и АВС 02Э.

По типу привода насосы бывают механические, электрические и комбинированные.

Насосная станция сплинклерного пожаротушения

По степени надежности помпы для пожаротушения делятся на три категории:

1. І категория – перерыв в подаче средства для тушения пожара не допускается.
2. ІІ категория – допускается кратковременный перерыв, достаточный для переход на резервное оборудование.
3. ІІІкатегория – возможен длительный перерыв в работе станции, но не более суток.

Мощность насосов для установок пожаротушения находится в диапазоне от 5 кВт до 385 кВт, а производительность – 0,2 л/мин до 80л/мин. Подбирать соответствующее оборудование следует исходя из площади помещения или здания и нормативной базы.
к меню ↑

Пожарная насосная станция: конструкция и принцип работы

Пожарно-насосная станция планируется всегда еще на этапе проектирования, без ее установки здание не может быть введено в эксплуатацию. Необходимое оборудование выбирают в зависимости от размеров здания, но все насосные станции пожаротушения имеют одинаковую конструктивную схему:

1. Основной и резервный нагнетательные насосы.
2. Комплекс запорной арматуры для управления давлением.
3. Пульт управления помповым оборудованием (электрический или механический).
4. Контрольно-измерительные приборы (манометры, датчики).

Помимо основного оборудования, насосные пожарные станции оборудованы металлическими конструкциями. Главное правило при выборе материала для металлических рам – прочность, способность выдержать постоянную нагрузку и способность сохранить целостность конструкции в целом.

Мало отличается и принцип работы разных установок: запуск основного нагнетающего насоса осуществляется вручную или автоматически. На вход центробежного насоса подается вода с помощью запорной арматуры. Если на начальном этапе работы станции или во время тушения пожара возникают неполадки и основной насос не выдает необходимое давление в магистрали, выполняют переход выходной магистрали на резервное оборудование.

Насосная станция пожаротушения

Большинство пожарно-насосных станций в экстренных случаях могут запускать в работу одновременно основной и резервный насосы.

Остановка станции осуществляется в автоматическом режиме, когда давление достигло верхнего предела. В ручном режиме управления противопожарная система отключается в любой момент.
к меню ↑

Насосные станции пожаротушения (видео)

к меню ↑

Требования к установке пожарных станций

1. Если вода подается на пожарную станцию из резервуаров, то их лучше располагать выше уровня насосного оборудования. В этом случае нет необходимости в системах забора. Если нет возможности разместить резервуары именно так, то на этапе планирования предусматривают несколько независимых друг от друга систем забора воды.
2. Пожарные насосные станции располагают в подвальных помещениях на первом или цокольном этаже, при этом помещение сустановкой изолируют от остальных огнеупорными перегородками. Обязательно наличие отдельного входа. Станции пожаротушения могут быть установлены в отдельно стоящем здании. Над дверью с противопожарным насоснымоборудованием располагают соответствующее табло световое.
3. Поскольку насосные станции для пожаротушения используют не часто, они оснащаютсянадежной пусковой системой, которая сработает даже после длительного простоя. Для поддержания системы в рабочем состоянии, периодически проверяют ее работу путем имитации пожара.
4. Системы тушения пожара І и ІІ категории должны быть запитаны двумя независимыми друг от друга кабельными линиями с автоматическим переключением между ними. Если невозможно запитать оборудование таким способом, вторую линию заменяют автономной электростанцией или подключают насосы к двигателю внутреннего сгорания – генератору. Исключения составляют пожарные станции, расположенные в подвальных помещениях.
5. Нормы безопасности предусматривают обеспечение насосных станций с электродвигателем двумя огнетушителями ручного типа. Для станций с двигателем внутреннего сгорания количество огнетушителей увеличивают в два раза. Для насосов с напряжением электродвигателя свыше 1000 В и систем с мощным двигателем внутреннего сгорания предусматривают два дополнительных огнетушителя с углекислотной смесью.
6. Желательно выполнить защиту пола машинного отделения от вибраций, однако, это не обязательное требование. Исключение составляет использование пожарных насосов Wilo, которые оснащаются устройствами, гасящими вибрацию.
7. Установка пожарных насосных станций разрешена сертифицированным организациям и службам. Ими же осуществляется профилактическое обслуживание станций.

Монтажная схема системы пожаротушения

За техническое состояние пожарно-насосной станции отвечает специально назначенное лицо. Нормы и правила подразумевают проведение плановых проверок и осмотров оборудования, технических экспертиз и обслуживания.

Все изменения в конструкции или оснащении в обязательном порядке вносятся в проект. Для этого обращаются к разработчикам системы для пожаротушения.

 Главная страница » Насосы

byreniepro.ru
