Системы инфильтрации. Дренажные инфильтрационные блоки и тоннели — компания Мелиотех

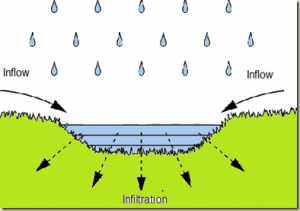

Инфильтрация — проникновение атмосферных и поверхностных вод в почву, горную породу по капиллярным и субкапиллярным порам и другим (Словарь по естественным наукам).
Системы инфильтрации дождевых, ливневых и дренажных вод – это передовые прогрессивные технологии управления ливневыми водами, предлагаемые вместо традиционной системы сбора и отведения дренажных вод. Установленная система инфильтрации образует своего рода подземное водохранилище, где вода сначала накапливается, а потом просачивется дальше в почву. Таким образом организуется система, в которой процесс распределения ливневых вод наиболее близок к природному механизму.
Основные этапы работы системы инфильтрации можно охарактеризовать тремя словами: поглощение, накопление и просачивание. Для осуществления этих этапов предлагается использовать специально разработанное оборудование, представляющее из себя пластиковые резервуары-накопители.
Дренажные инфильтрационные тоннели
Один модуль дренажного тоннеля имеет размер 1200 х 800 х 510 мм и объем 300 л. Система может состоять из одного или более модулей, ее начало и конец закрываются концевыми заглушками. Конструкция располагается на одном уровне, а небольшой вес одного модуля – 11 кг – гарантирует легкую и быструю укладку.
При устройстве дренажного поля под пешеходной зоной толщина верхнего слоя грунта должна составлять не менее 25 см, в местах стоянки и движения легкового автотранспорта – не менее 50 см (выдерживаемая транспортная нагрузка – 3,5 т/м2).
Дренажные инфильтрационные блоки
Дренажные инфильтрационные блоки используются для отвода воды в тех местах, где сложно выделить дополнительную площадь под дренаж – промышленные площадки, торговые центры, стадионы, склады.
Один дренажный блок имеет размер 800 х 800 х 320 мм и объем 300 л. Дренажные блоки могут устанавливаться рядами или кубами, от одного до шести слоев. Масса одного блока всего 15 кг. Между собой блоки легко соединяются специальными креплениями.
Система GRAF® EcoBloc
Система GRAF® EcoBloc предназначена для подземного монтажа и состоит из специально сконструированных пластмассовых элементов с аккумулирующей способностью до 95% (у обычной дренажной системы из гравия и щебня – около 30% – 35%). Элементы системы – статически расчитанные решетчатые плиты – достаточно просто соединяются между собой, образуя короб необходимых форм и размеров. Компактная конструкция и различные варианты соединения делают возможным установку системы на малых площадях или площадях сложной формы.
Монтаж дренажной инфильтрационной системы
2. Засыпка основания щебнем/песком, выравнивание и трамбовка.
3. Укладка геотекстильного полотна для дренажных систем, взятого с таким расчетом, чтобы им можно было обернуть собранные элементы системы с нахлестом не менее 20 см (для дренажных тоннелей геотекстильное полотно вниз не укладывается).
4. Установка, стыковка и крепление модулей инфильтрационной системы. Для дренажных тоннелей – монтаж боковых заглушек.
5. Укладка геотекстильного полотна по верхней части дренажных тоннелей, заворачивание системы блоков в геотекстиль. Подключение ливневой трубы необходимого диаметра.
6. Обратная засыпка траншеи/котлована – выполняется послойно водопроницаемыми материалами (крупнозернистый мытый песок, мелкий щебень). Слои трамбуются и засыпаются питательным грунтом. При обратной засыпке необходимо следить за тем, чтобы фильтрующий геотекстильный материал не сместился и не был поврежден, а также чтобы засыпаемый материал не попал в напуск фильтра.
Эксплуатация системы инфильтрации
Для долговременной успешной работы системы инфильтрации необходимо, чтобы ливневые и сточные воды, собираемые системой, проходили обязательный этап очистки, например, через очистной колодец d300, укомплектованный уловителем листвы и имеющий в нижней части пескоулавливающую емкость.
Надеемся, что наши рекомендации помогли Вам.
При возникновении любых вопросов просим обращаться по телефону 8 (495) 971-99-67
или по эл. почте [email protected]
www.meliotech.ru
Как происходит инфильтрация воды и зачем она нужна?

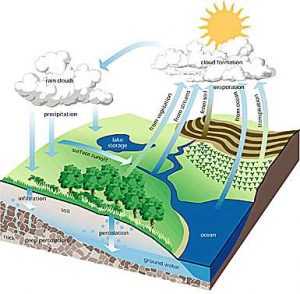

Все мы с раннего детства знаем, что всё, что происходит на Земле взаимосвязано. Вода имеет свой круговорот в природе. Именно благодаря этому поддерживается постоянный уровень воды на Земле. В случае с природным круговоротом воды мы имеем дело с такими процессами как испарение воды и инфильтрация. Инфильтрация воды — это ее попадание в почву и проникновение в другие подземные воды через определённые породы.
Сегодня естественный круговорот воды в природе был нарушен. Связано это с тем, что множество территорий было застроено и на этих территориях сегодня преобладает твердое покрытие. Это препятствует процессу инфильтрации, и как следствие, вода не может снова попадать в подземные водоемы. Таким образом, это влияет на общее количество пресной воды и наполняемость подземных и наземных источников. Сегодня с помощью современных технологий можно восстановить природные процессы инфильтрации воды. Делается это с помощью специальных установок для инфильтрации.
Зачем нужны системы инфильтрации воды?
Зачем нужны системы инфильтрации воды?Конечно, сейчас может возникнуть закономерный вопрос: а зачем нужны инфильтрационные системы? И как уже было сказано выше, сегодня круговорот воды в природе серьезно нарушен. И поэтому в скором времени мы можем ощутить на себе нехватку пресной воды. Да и к тому же сегодня крайне нежелателен слив ливневых вод в канализацию. А вот с использованием установок для инфильтрации воды мы можем с небольшими затратами обеспечить практически полный возврат дождевой воды.
В природе круговорот воды — это естественный процесс, который предполагает испарение жидкости из поверхностных вод и их инфильтрацию в воды подземные. Таким образом наполняются грунтовые воды, именно с этих источников потом вода попадает на станции водоочистки, и потом уже поставляется нам.
К тому же активное испарение влаги является причиной выпадения осадков. Таким образом, если не будет происходить процесс инфильтрации воды, что крайне трудно сделать в условиях города, то количество грунтовых вод и водоносных горизонтов резко сократится.
Сегодня научный прогресс помогает нам использовать воду, которую еще вчера можно было просто слить в канализацию, для того чтобы обеспечить наше будущее пресной водой. Устанавливать систему инфильтрации просто необходимо, поскольку сегодня такое покрытие как бетон, асфальт и другие покрытия просто не дают дождевой воде впитываться в грунт. Инфильтрационные воды не могут пополнить подземный водный баланс.
Почему слив воды в канализацию не желателен?
Исходя из того, что сегодня очень много современных решений влияет на круговорот воды в природе, необходимо как-то приспосабливаться к этому и возобновлять нарушенный человеком процесс. Именно для этого необходимы системы инфильтрации. Однако как это связано с канализацией?
Дело в том, что множество вод сегодня сливается именно в канализацию. В частности это касается ливневой воды. Причём это достаточно нерационально, поскольку такая вода является вполне пригодной для заполнения грунтовых вод. Да и в случае, если ливневая вода сливается в системы канализации города, могут возникать определенные проблемы.
В первую очередь эти проблемы будут связаны с тем, что ливневая вода, проходя сквозь систему канализации, смешивается с канализационными отходами. Таким образом, практически ничем не загрязненная дождевая вода превращается в очень грязную, требующую очистки канализационную воду. Таким образом, мы не только не помогаем восполнить природный баланс воды, а ещё добавляем себе лишние расходы на очистку канализационных вод.
К тому же в период сильных дождей ливневая вода заставляет работать канализационные системы практически на полную мощность, и очень часто такое бывает, что даже канализация не справляется с отводом этой воды с поверхности. Таким образом, в следствии таких проблем принимается решение о том, чтобы увеличить диаметр канализационных труб или их количество. Однако прежде стоит подумать о том, что этим мы приносим дополнительные расходы, и ни капли пользы для природы, и для самих себя.
И если такие канализационные системы недостаточно продуманны, и в городе начинаются очень сильные дожди, это грозит затоплением города. И в данном случае вода не только не будет использована с пользой, а еще снесет огромный вред, как городу, так и его жителям.
Чем хороша инфильтрация?
Чем хороша инфильтрация?Использование канализации для переработки ливневых вод просто нерационально. Такой метод переработки требует огромных средств и трудозатрат, и даже он не всегда является достаточно эффективным.
Поэтому лучше всего сегодня использовать альтернативу. То есть специальные ливневые инфильтрационные системы, в которых будет накапливаться дождевая вода. После того как в блоке такой системы накопится определённое количество воды, она попросту впитается в землю, и таким образом поддержит природный цикл и наполнит подземные реки.
В данном случае мы получаем отличный вариант для экономии средств. Нет необходимости затрачиваться на очистку этой воды как в случае с канализацией. Да и вариант с подтоплением практически невозможен, поскольку вода будет постоянно впитываться в грунт.
Сам по себе инфильтрационный сток являются абсолютно независимым от системы канализации. Его обустройство начинается с монтажа специальных резервуаров в определенной точке города. В этих резервуарах постепенно скапливается вода, а затем эта вода впитывается в почву.
Причём перед установкой таких блоков специалисты просчитают коэффициент впитывания воды и рассчитают необходимое количество резервуаров. Использование инфильтрационного блока помогает избежать затопления, а также рационально использовать воду и поддерживать природный баланс на Земле. Ведь инфильтрационные воды будут впитываться в грунт, и обогащать водные горизонты.
Смотреть видео фильм «Инфильтрационные воды»:
Вконтакте
Google+
voday.ru
Инфильтрация воды. Инфильтрационные блоки и модули. Инфильтрационные системы. Инфильтрационные воды. Коэффициент инфильтрации
Высокая степень урбанизации, и как следствие большие территории с твердым покрытием, нарушают естественный круговорот воды, существенно сокращая количество воды, поступающее в водоносные горизонты. Что в свою очередь приводит к снижению запасов пресной воды в материковых частях Земли. Применение систем инфильтрации дождевой воды ACO StormBrixx позволяет восстановить естественный гидроцикл Земли.
Инфильтрация воды – часть ее естественного круговорота
Для чего нужны инфильтрационные модули? Почему традиционный слив ливневых вод в систему канализации нежелателен? Как с наименьшими затратами обеспечить возврат дождевой воды в природу в городских условиях? – Ответы на эти вопросы дает система инфильтрационных блоков ACO StormBrixx, разработанная с пониманием природы естественного водообмена.

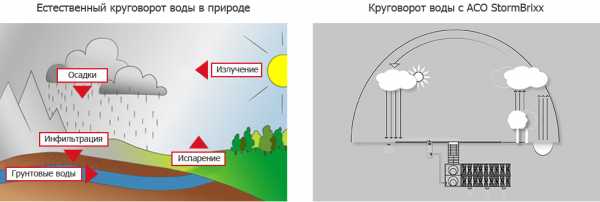

Круговорот воды в природе (или «гидрологический цикл») – естественный природный процесс, который включает выпадение осадков, их инфильтрацию в почву, пополнение запасов грунтовых вод, перенос воды ручьями и реками, питающими водные бассейны, испарение под воздействием солнечных лучей, образование облаков и вновь – выпадение атмосферных осадков. Инфильтрация воды в почву – основа образования водоносных горизонтов, которые служат основным источником пополнения запасов пресной воды.
В результате усиливающейся урбанизации природный круговорот воды нарушается: закованные в бетон и асфальт города не способствуют ни инфильтрации дождевых вод, ни их последующему испарению с поверхности земли. Это приводит к сокращению запасов пресной воды, особенно в густонаселенных областях земного шара.
Восстановлению природного гидрологического цикла нашей планеты способствует применение инфильтрационных блоков ACO StormBrixx.
Почему инфильтрационные системы эффективнее, чем традиционное использование канализации?
Соединение ливневой канализации с канализационной системой города приводит к целому ряду проблем:
- относительно чистые дождевые воды, практически не требующие очистки, соединяются с загрязненными водами канализационной системы, что увеличивает общий объем воды, а, следовательно, и расходы на ее очистку;
- увеличивается минимальная проходимость канализационной системы, что требует увеличения диаметра трубопровода, а, значит, и затрат на его монтаж;
- возникает риск перегрузки канализационной системы во время сильных ливней, что приводит к затоплениям.
Использование для ливневого водооттока канализационных сетей неэффективно, нерационально и затратно. Разумная альтернатива – строительство ливневых инфильтрационных блоков, в которых дождевая вода накапливается, а затем постепенно просачивается в почву через слой геотекстиля, возвращаясь в свой природный цикл. Дождевая вода не получает при этом дополнительного загрязнения и не требует нерациональных расходов на свою очистку.
Инфильтрационные воды: оптимальное решение проблемы при помощи ACO StormBrixx!
Инфильтрационные блоки из полипропилена ACO StormBrixx позволяют создать резервуары для инфильтрации дождевых осадков, не зависимые от канализационной системы. Наши специалисты в ходе проектирования резервуаров обязательно учитывают коэффициент инфильтрации осадков в почву. Такие инфильтрационные блоки, расположенные на определенной территории, существенно снижают риск затоплений и экономических потерь, к которым они могут привести.
www.stormbrixx.ru
Модульные дренажные системы в Санкт-Петербурге
Сферы применения 2H GEOdek®
В этих сооружениях собираются и постепенно высвобождаются в окружающий грунт ливневые осадки. Емкости, обустроенные в местах автопарковок, или лужайках, не портят ландшафтный дизайн и позволяют использовать воду для повторного применения.
Во многих регионах страны, в коттеджных поселках и частных домовладениях, сталкиваются с проблемой близкорасположенных грунтовых вод. Даже применение ливневой канализации не решает эту проблему, поскольку в ливневую канализацию собираются стоки только с поверхности. Это накладывает определенные ограничения на строительство, вынуждая застройщиков отказываться от подземных гаражей, подвалов, погребов. Применение 2H GEOdek® для дренажных водоотводящих траншей позволяет решить эти проблемы, сэкономив при этом на строительстве ливневой системы ливневой канализации.
В отличии от традиционно принятой технологии заполнения траншей щебнем, который забивается в процессе эксплуатации, приводя к выходу из строя дренажной системы, 2H GEOdek® в тканевом фильтре надёжно прослужит длительное время.
Сооружения для временного хранения воды, в которых собирается избыточный объем поверхностных стоков во время ливневых осадков, для предотвращения переполненияи выхода из строя систем ливневой канализации. Затем эта вода высвобождается контролируемым образом в систему ливневой канализации.
Запрашивайте опросные листы по 2H GEOdek®
Наиболее надежное и экологичное модульное решение МДС
Модульная дренажная система (МДС) GEOdek™ – испытанная и протестированная дренажная система для подземного хранения и регулируемой инфильтрации сточных вод. Системы состоят из отдельных блоков инфильтрации, собранных вместе для образования подземной конструкции для хранения или фильтрации ливневых вод.
Уникальная технология изготовления блоков из рифленых полипропиленовых листов, запатентованная компанией ENEXIO 2H, позволяет создавать конструкции с широким выбором допускаемой нагрузки по индивидуальным заказам для разных областей применения. Блоки собираются в виде трехмерной матрицы с коэффициентом пустотности более 97%, высокой сопротивляемостью сжатию и низкой сопротивляемостью потоку воды.
www.2akva.ru
ACO StormBrixx – система для сбора и инфильтрации ливневых вод
Преимущества системы ACO StormBrixx
Многофункциональность. ACO StormBrixx – универсальная система для создания резервуаров-накопителей, усреднителей, регулирующих емкостей и инфильтрационных сооружений.
Легкость и скорость монтажа. Благодаря небольшому весу при монтаже не требуется использование тяжелой строительной техники. Благодаря этому сокращается количество рабочих и уменьшается время на возведение дренажной системы.
Максимальный рабочий объем. Запатентованная система резервуаров накопителей обеспечивает заполнение водой до 95% объема емкости, что позволяет значительно сократить земляные работы.
Простота обслуживания. Доступ к резервуарам ACO StormBrixx осуществляется через инспекционные колодцы, через которые можно легко проводить промывку и видеоинспекцию системы в любом направлении.
Эффективная логистика. Модули легко штабелируются, больше не нужно «перевозить воздух». В одну машину помещается до 300 м3 будущего резервуара. Это также существенно экономит место для складирования материала на объекте.
Срок службы. Полипропилен не подвержен коррозиии, благодаря чему срок службы резервуаров ACO StormBrixx до 50 лет.
Основные элементы системы ACO Stormbrixx
Боковые панели |
Верхние крышки |
Инспекционные колодцы |
Коннекторы |
|
Боковые панели устанавливаются |
В качестве основы для материалов покрытия (геотекстиль, |
Инспекционные колодцы, устанавливаются |
Коннекторы со специальными |
Особенности конструкции ACO StormBrixx
Инновационная система ACO StormBrixx является оптимальным решением для возведения резервуаров любого объема и конфигурации, дренажных тоннелей, дренажных полей, усреднительных емкостей.
На нашем сайте мы предлагаем ознакомиться с основными особенностями конструкции системы АСО StormBrixx, позволяющими оценить преимущества при выборе дренажных блоков для инфильтрации и накопления дождевой воды.
- В зависимости от выбора покрывного материала модули ACO StormBrixx легко могут быть использованы в качестве накопительных емкостей, так и в качестве систем инфильтрации.
- Элементы системы легко соединяются между собой, что позволяет спроектировать резервуары любого объема и конфигурации.
- В зависимости от задач, в систему можно интегрировать устройство коридоров и камер для осаждения попавших в резервуар взвешенных частиц, оснастить инспекционными колодцами для осмотра и промывки и обеспечение доступа обслуживающего персонала внутрь резервуара.
- Модули укладываются друг, на друга равномерно распределяя нагрузку сверху вниз по несущим колоннам. Благодаря такому типу конструкция выдерживает вертикальную нагрузку до 420 кН/м2, что позволяет использовать полезную площадь над резервуаром, например для организации паркинга.
- Благодаря компактности элементов сокращаются затраты на транспортировку и сроков монтажа.
www.stormbrixx.ru
Cистемы инфильтрации | Eneka
Инфильтрационный туннель
Что делать, если поблизости нет подходящего ручейка или хотя бы канавы для выпуска очищенной сточной воды? Решение этой проблемы есть – это инфильтрационный туннель системы. Для этого достаточно подобрать площадку с грунтом, впитывающим воду. Уровень грунтовой воды должен быть ниже туннеля. Тогда Вы сможете без труда внедрить очищенную воду в грунт через инфильтрационные туннели. Туннели закрываются специальной тканью и закапываются в землю. Вам придется выкопать намного меньше грунта, чем при оборудовании обычной траншеи с гравием.
Прочная конструкция. Туннели выдерживают нагрузку до 3,5 т/м², что позволяет разместить их под покрытием стоянки или проезжей части для легковых автомобилей. Таким образом, можно более рационально использовать площадь участка.
Большой объем. Объем туннеля 3 раза больше, чем объем обычного инфильтрационного поля. Один модуль туннеля заменяет 800кг гравия и 36 м дренажной трубы!
Легкий монтаж. Один модуль туннеля весит всего 11 кг, поэтому для монтажа не требуются подъемные механизмы. Модули в необходимом количестве просто соединяется в один или несколько рядов, а после этого присоединяются торцевые пластины.
Рентабельность. Из-за большого объема туннеля значительно уменьшается объем земляных работ, а это экономит деньги.
Блоки инфильтрации
Гибкая и высокопроизводительная система блоков инфильтрации подходит прежде всего для общественных и производственных объектов. Благодаря своей исключительной устойчивости к механическим нагрузкам, возможности использования площади над ними просто безграничны. Любые сооружения – парковка, въезд на территорию предприятия, склады – все подходит.
Прочная конструкция. Стабильная структура колонн гарантирует возможность движения тяжелого транспорта над блоками инфильтрации, если толщина слоя земли над блоками составляет не менее 800 мм. Исполнение блоков, предназначенных для движения легкового транспорта, выдерживает нагрузку до 3,5 т на квадратный метр.
Рентабельное решение. Объем блоков инфильтрации GRAF в 3 раза превышает объем традиционной траншеи с гравием. Один модуль блока (весом всего 15 кг.) заменяет 800 кг. гравия или 36 метров дренажной трубы. С учетом значительного сокращения земляных работ, использование системы блоков позволяет сэкономить много времени и денег.
Простой монтаж. Блоки инфильтрации могут монтироваться рядами, или в несколько слоев (до 5), в зависимости от конкретных обстоятельств и требующегося объема. Монтаж модулей крайне прост, позволяющий различные варианты компоновки. Для монтажа не требуются сложные инструменты, блоки соединяются между собой простыми соединительными элементами, а один блок весит всего15 кг.
eneka.lt
Cистемы инфильтрации | Eneka
Инфильтрационный туннель
Что делать, если поблизости нет подходящего ручейка или хотя бы канавы для выпуска очищенной сточной воды? Решение этой проблемы есть – это инфильтрационный туннель системы. Для этого достаточно подобрать площадку с грунтом, впитывающим воду. Уровень грунтовой воды должен быть ниже туннеля. Тогда Вы сможете без труда внедрить очищенную воду в грунт через инфильтрационные туннели. Туннели закрываются специальной тканью и закапываются в землю. Вам придется выкопать намного меньше грунта, чем при оборудовании обычной траншеи с гравием.
Прочная конструкция. Туннели выдерживают нагрузку до 3,5 т/м², что позволяет разместить их под покрытием стоянки или проезжей части для легковых автомобилей. Таким образом, можно более рационально использовать площадь участка.
Большой объем. Объем туннеля 3 раза больше, чем объем обычного инфильтрационного поля. Один модуль туннеля заменяет 800кг гравия и 36 м дренажной трубы!
Легкий монтаж. Один модуль туннеля весит всего 11 кг, поэтому для монтажа не требуются подъемные механизмы. Модули в необходимом количестве просто соединяется в один или несколько рядов, а после этого присоединяются торцевые пластины.
Рентабельность. Из-за большого объема туннеля значительно уменьшается объем земляных работ, а это экономит деньги.
Блоки инфильтрации
Гибкая и высокопроизводительная система блоков инфильтрации подходит прежде всего для общественных и производственных объектов. Благодаря своей исключительной устойчивости к механическим нагрузкам, возможности использования площади над ними просто безграничны. Любые сооружения – парковка, въезд на территорию предприятия, склады – все подходит.
Прочная конструкция. Стабильная структура колонн гарантирует возможность движения тяжелого транспорта над блоками инфильтрации, если толщина слоя земли над блоками составляет не менее 800 мм. Исполнение блоков, предназначенных для движения легкового транспорта, выдерживает нагрузку до 3,5 т на квадратный метр.
Рентабельное решение. Объем блоков инфильтрации GRAF в 3 раза превышает объем традиционной траншеи с гравием. Один модуль блока (весом всего 15 кг.) заменяет 800 кг. гравия или 36 метров дренажной трубы. С учетом значительного сокращения земляных работ, использование системы блоков позволяет сэкономить много времени и денег.
Простой монтаж. Блоки инфильтрации могут монтироваться рядами, или в несколько слоев (до 5), в зависимости от конкретных обстоятельств и требующегося объема. Монтаж модулей крайне прост, позволяющий различные варианты компоновки. Для монтажа не требуются сложные инструменты, блоки соединяются между собой простыми соединительными элементами, а один блок весит всего15 кг.
