Системы отопления модернизация – Модернизация систем отопления жилого дома: суть энегроэффективных мероприятий

Содержание

Модернизация систем отопления жилого дома: суть энегроэффективных мероприятий

Стоимость тарифов на тепло и горячее водоснабжение является «неподъемной» для большинства наших соотечественников. И дело не только в желании коммунальщиков получать как можно больше прибыли. Причины данного явления банальны: удорожание углеводородов и жилой фонд, большая часть которого построена еще в середине прошлого века, когда при строительстве не обращали особого внимания на энергоэффективность. В данной публикации будут рассмотрены меры по модернизации систем отопления жилых домов, которые уже длительное время применяются в ряде европейских стран.

Что значит термомодернизация здания?

Специалисты определяют данное понятие, как комплекс мер по приведению многоквартирного дома в соответствии с современными стандартами энергоэффективности. Сюда входят мероприятия, связанные с уменьшением теплопотерь постройки через стены, перекрытия, крышу, подвалы и пр. Большие потери тепла происходят по причине низких теплотехнических характеристик и плохой герметичности старых окон и дверей. Кроме этого, термомодернизация затрагивает вопросы переоснащения инженерных систем (вентиляция, отопление, ГВС), переход на комбинированные (геотермальные солнечные) источники теплоснабжения.

Важно! Утепление наружных ограждений, без переоборудования систем отопления и вентиляции дома – не эффективно и не дает положительного результата(что и зачастую происходит), а чаще всего, приводит к увеличению энергетических затрат потребителем коммунальных ресурсов.

Будет рассмотрен комплекс мер, направленных на сокращение теплопотребления и улучшения энергоэффективности зданий.

к оглавлению ↑

Утепление ограждающих конструкций

Данное мероприятие можно разделить на несколько важных видов работ.

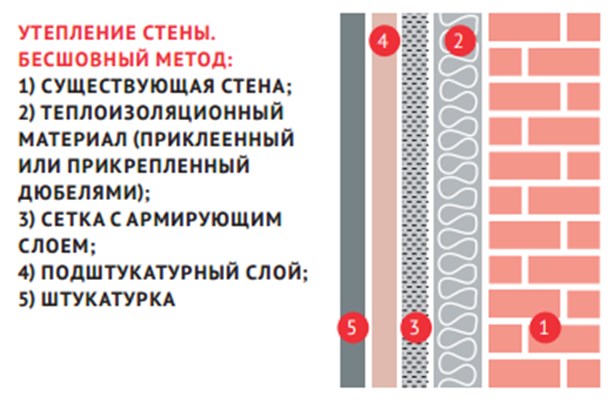

  1. Утепление наружных стен с внешней стороны дома.

    Термоизоляция ограждающих конструкций представляет собой нанесение на стены дополнительного слоя материала с низким коэффициентом теплопроводности. Данные мероприятия позволяют устранить «мостики холода», повышают теплоизоляционные свойства стен, эффективно решают проблему «пористости материала». Могут быть применены следующие технологии утепления стен: бесшовная система утепления; создание утепляющей стены; обустройство вентилируемого фасада.

  2. Утепление крыши, чердачных перекрытий.

    Если чердак дома не отапливаемый, то проводятся работы по утеплению перекрытия под чердаком с защитой изоляционного слоя от механических повреждений.

  3. Термоизоляция перекрытий над подвалом.

Данный вид работ осуществляется со стороны подвала путем приклеивания теплоизоляционных плит к перекрытию.

Совет! Если невозможно провести мероприятия по термоизоляции стен снаружи (памятник архитектуры, сложный рельеф фасада и пр.), то необходимо утеплить наружные стены изнутри здания, посредством укладки пенополистирольных плит под штукатурку или гипсокартон.

к оглавлению ↑

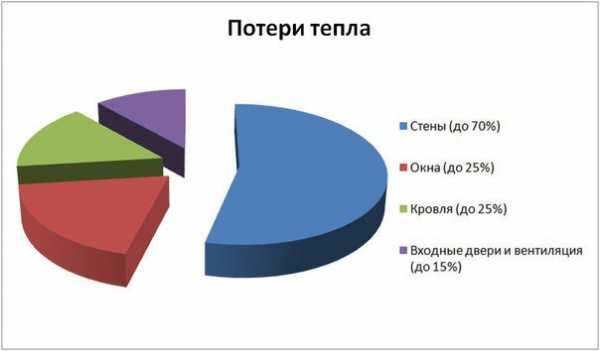

Уменьшение теплопотерь через окна

По заявлению специалистов, через окна «уходит» до 30% тепла из отапливаемых помещений. Радикальный способ решение данной проблемы – это замена старых деревянных окон на энергосберегающие. Достаточно уменьшить их размер, особенно если вопрос касается окон на лестничных клетках. В большинстве планировок многоквартирных домов предусмотрена избыточная для освещения лестниц площадь оконных проемов, которая является причиной больших теплопотерь.

к оглавлению ↑

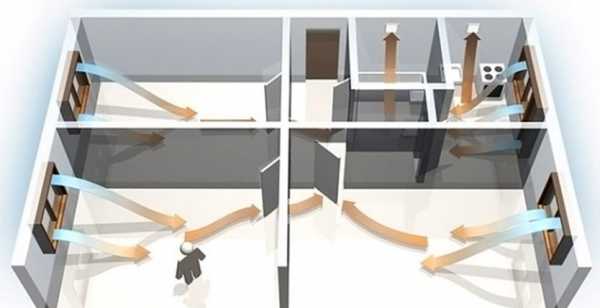

Модернизация вентиляционной системы

Как известно, наиболее распространенным способом организации циркуляции воздуха в помещениях многоквартирных домов является естественная вентиляция. Удаление воздуха производится по вытяжным каналам, расположенным в кухнях и санузлах. Приток свежего воздуха с улицы организован через естественные неплотности в окнах и дверях.

При замене старых окон на энергоэффективные и герметичные решается проблема теплопотерь, но при этом появляется новая: резкое уменьшение поступления приточного воздуха. Решается данная проблема модернизацией системы вентиляции, а именно, обустройством вентиляции с контролируемым притоком воздуха. На практике это решается установкой приточных клапанов, окон со встроенными гигрозависимыми вентиляторами или установок принудительной подачи приточного воздуха в помещения.

к оглавлению ↑

Реконструкция отопительной системы

Особенное внимание специалисты уделяют высокому теплопотреблению, которое происходит из-за низкой эффективности морально и технически устаревших систем отопления дома, е изначально спроектированные с избыточным теплопотреблением. Основные проблемы старых систем отопления (СО) можно сформулировать в следующем:

  • Плохая или неправильная гидравлическая балансировка. Данная проблема часто связана с несанкционированным вмешательством жильцов в конструкцию отопительной системы (установка дополнительных секций на радиаторы, замена батарей, трубопровода и пр.)
  • Плохая теплоизоляция труб теплоснабжения или ее полное отсутствие.
  • Конструктивно устаревшие тепловые и распределительные пункты.

Далее кратко описаны работы, проводимые в рамках модернизации отопительной системы многоквартирных домов.

к оглавлению ↑

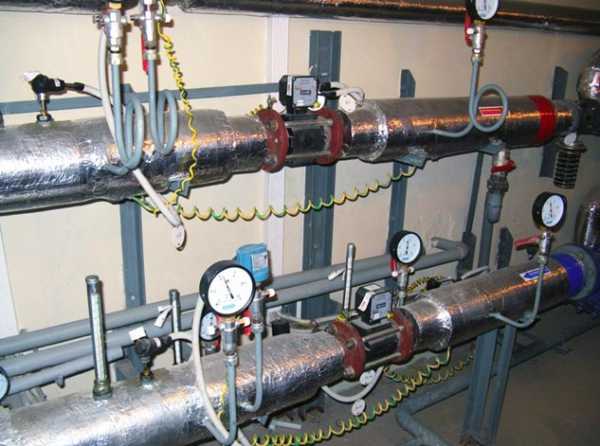

Переоснащение тепловых узлов

Модернизация данных объектов – это довольно сложный и дорогостоящий процесс. Который включает в себя следующие изменения:

  1. Замена элеваторного узла системы отопления на автоматизированный. В случае подключения дома к тепловой магистрали по независимой схеме, устанавливается автоматизированный индивидуальный теплопункт; при использовании зависимой, применяется схема с насосным подмесом. На зависимо от применяемой схемы, все оборудование должно быть погодозависимым и в автоматическом режиме стабилизировать давление в СО путем регулирования подачи теплоносителя.

Важно! Замена устаревшего элеваторного узла экономайзером не даст возможности применения терморегуляторов для радиаторов отопления и балансировочных клапанов. Элеватор просто «не потянет» дополнительное гидравлическое сопротивление, которое неизбежно увеличится при использовании данных устройств.

  1. Замена старых теплообменников на энергоэффективные.
  2. Устранение утечек в СО и замена запорной арматуры.
к оглавлению ↑

Балансировка отопительной системы

К счастью, эффективность данного мероприятия уже не вызывает никакого сомнения. Установка балансировочных клапанов для системы отопления на обратных стояках с ограничением температуры теплоносителя – это обязательное условие грамотной модернизации СО, особенно в домах с большим процентом автономного отопления газовыми котлами.

к оглавлению ↑

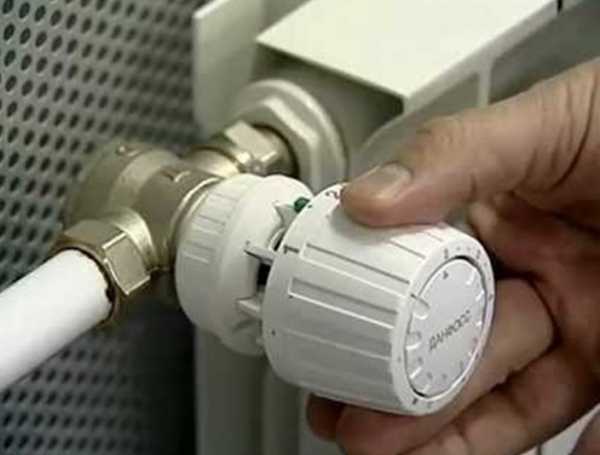

Установка приборов индивидуального регулирования

Установка терморегуляторов с датчиком температуры воздуха на каждой батарее, помимо дополнительного комфорта для жителей данного строения, позволит значительно снизить потребление тепловой энергии. Повысилась температура воздуха через оконные проемы (солнышко пригрело) терморегулятор снизил количество теплоносителя на конкретный отопительный прибор.

Среди обязательных мер по реконструкции отопительной системы, проводимой в рамках термомодернизации всего дома, можно выделить монтаж общедомового узла учета теплоснабжения и переход к поквартирному учету тепла. Именно такие меры более всего стимулируют жильцов к экономии.

Термомодернизация многоквартирного дома требует больших финансовых затрат. Но для достижения значимой экономии конечным потребителем (а значит возврат денег и получения прибыли инвесторами энергосервиса), необходимо проведение комплексных мер по уменьшению количества потребляемой тепловой энергии или термомодернизации.

ventilationpro.ru

Модернизация системы отопления. |Строительство и ремонт своими руками

В домах с централизованным отоплением микроклимат в разных комнатах может отличаться: в одних происходит перегрев, в других, особенно в угловых помещениях —ощущается прохлада и сырость. Чтобы решить эту проблему необходимо заняться модернизацией отопления. У многих жильцов в квартирах до сих пор еще стоят старые чугунные батареи, так что в большинстве случаев говорить о комфорте, эстетики, а также надежности систем даже не приходится. Чугунные батареи временами могут дать течь, особенно в местах соединений. Но главным недостатком такого вида отопления является невозможность производить регулировку температуры в комнате. Таким образом в жилом помещении то холодно, то жарко.

Сегодня вопрос модернизации устаревшей системы отопления можно решить при помощи современных устройств, с помощью которых вы сможете полностью отключить радиатор отопления в случае его ремонта, замены или обслуживания. Также можно будет установить комфортный вам микроклимат в помещении, а также экономить на коммунальных платежах.

                   Как произвести модернизацию системы отопления.

Для того, чтобы приступить к модернизации системы отопления у себя в квартире давайте рассмотрим, что вообще представляет из себя коллективное отопление. Из котельной горячая вода (теплоноситель) по магистральной трубе поступает в дом, где попадая в стояки отопления, поступает на радиаторы отопления, расположенные в вашей квартире, пройдя через радиатор, теплоноситель нагревает его, а затем по отводящей трубе возвращается обратно в систему. Таким образом происходит отопление всего дома.

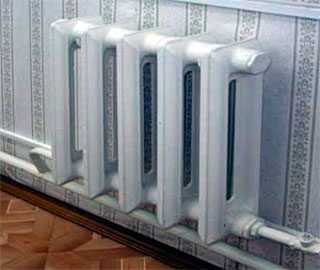

При такой системе регулировать температуру в помещении невозможно. В то же время перекрывать стояк у себя в квартире даже частично категорически нельзя, так как вы оставите других жильцов без тепла. Но как сделать так, чтобы и у себя в квартире температуру можно было регулировать и чтобы соседи не имели к вам претензий?

Сначала потребуется заменить ваши старые батареи на новые, затем байпасом соединить подводящую и отводящую трубу, после которого установить запорные краны. Байпасом называется труба более меньшего диаметра, чем стояк. По ней теплоноситель будет продолжать циркулировать в системе отопления, даже в том случае, если вы сократите либо полностью перекроете подачу теплоносителя к своему радиатору. При организации такой схемы отопления регулировка температуры производится простым закручиванием или откручиванием запорного крана на подающей магистрали.

При установке системы автоматического управления микроклиматом необходимо будет дополнить систему термостатическим вентилем с термоголовкой. Такой термостатический вентиль сможет контролировать температуру в комнате и после достижения заданной температуры отключит радиатор (перекроет доступ к нему тепла), после того как температура понизится до нижнего порога термодатчик откроется и система опять будет функционировать. Таким образом он не допустит излишнего перегрева или охлаждения помещения. Очень часто регулируемую систему отопления комбинируют с электрическими теплыми полами. Такая система самостоятельно подстроиться под их работу и будет поддерживать удобный микроклимат в жилом помещении или доме.

В первое время, как только принялись устанавливать в квартирах термостатические вентили, довольно часто приходилось бороться с их засорами. Их забивало грязью из городской сети, которая обычно свободно проходила по стояку, но в небольшом элементе застревала. Сейчас эту проблему можно решить установив латунный фильтр. Его монтируют после запорного крана и перед термостатическим вентилем. В процессе эксплуатации мусор скапливается в нем и система исправно функционирует. В целях профилактики фильтр необходимо будет иногда чистить. Сделайте это после окончания отопительного сезона. Сделать это можно и самому. Для этого перекройте запорный кран, разводным ключом открутите крышку фильтра, вытащите изнутри сеточку и промойте ее, а также прочистите фильтр внутри, после чего заверните крышку на место.

              Какие требования стоит предъявить к комплектующим.

При модернизации системы отопления следует знать особенности функционирования городских отопительных сетей. В основном одна котельная обслуживает много домов, и при наступлении холодов ей приходится увеличить давление в магистральной трубе, чтобы одинаковое количество тепла получили и пятиэтажные дома и многоэтажки. К тому же, после проведения ремонтных или пусконаладочных работ в городских сетях может образоваться гидравлический удар. В том случае,если вентили старые или некачественные, то их просто срывает. Чтобы этого не произошло требуется грамотно и ответственно подойти к выбору комплектующих и труб: они должны выдерживать сильную нагрузку, быть надежными, и могли нормально работать при экстремальном повышении давления.

С перепадами давления лучше всего справляются стальные, металлопластиковые трубы и биметаллические батареи. При выборе фильтра обращайте внимание на то из какого материала он изготовлен. Выбирать следует изделия из латуни ,так же как и вентиля — в этом случае обратите внимание на надежный внутренний механизм. Если грамотно и правильно установить все устройства, а также учесть иx совместимость, то ваша квартира будет защищена и от аварий и затопления и в ней всегда будет комфортно и тепло.

Надеемся, то наш материал помог вам и вы больше никогда не будете испытывать проблем с отоплением!

Еще полезные статьи по теме:

Понравилась статья?!Поделись ею со своими друзьями:

stroidom-blog.ru

Модернизация систем отопления

Компании «Теплорасчет-проект» и «ПСК «Прометей» оказывают услуги по расчету, проектированию, монтажу, реконструкции и модернизации систем отопления и теплоснабжения. Специалистами выполняется газификация объектов, включая подготовку проекта, монтаж, пусконаладочные работы и сервисное обслуживание.

Модернизация систем отопления представляет собой комплекс мероприятий по замене устаревшего или износившегося оборудования систем автономного и централизованного теплоснабжения.

Модернизированная система теплоснабжения соответствует следующим требованиям:

  • Экологичность. Производится на 20-40% меньше выбросов вредных веществ (СО2, СО, NOx, SO2, PbO2).
  • Энергоэффективность. Коэффициент полезного действия выше 80-90%.
  • Экономичность. Энергозатраты в системе снижаются до 30-40%.

В зависимости от состояния имеющегося оборудования, данные показатели достигаются как за счет частичной замены отдельных деталей и узлов, так и за счет полной модернизации систем отопления.

Модернизация источников отопления

В процессе модернизации источников отопления (котельных и ТЭЦ) выполняются следующие работы:

Модернизация тепловых сетей

В тепловых сетях (подающие и возвратные трубы, транспортирующие тепловую энергию от источника отопления в пункт потребления) модернизация систем отопления выполняется в несколько этапов:

1. Производится детальное обследование на всех участках сети от источника тепла до входа в здание. Осуществляется для определения проблем и причин их появления.

2. Выполняются тепловые и гидравлические расчеты в нескольких вариантах. На основании полученных данных составляются схемы сетей и подбирается оборудование, осуществляющее регулировку (дроссели, клапаны балансировки, автоматические системы регулирования).

3. Проектируется тепловая сеть и способ регулирования нагрузки на основе максимально экономичного и эффективного варианта.

4. Разрабатываются и выполняются пусконаладочные мероприятия.

Модернизация систем теплопотребления

Система теплопотребления (радиаторы, конвекторы, газовые тепловентиляторы, калориферы и другое оборудование, передающее потребителю тепловую энергию) приводится в соответствие с характеристиками тепловой сети и источником отопления по тепловым и гидравлическим показателям. Модернизация систем отопления обеспечивается в случае, если устанавливаются следующие агрегаты:

  • Устройства регулирования объема приточного воздуха. Устанавливаются дополнительно на агрегаты отопления и вентиляции. Позволяют учитывать потребность в нагретом воздухе и контролировать объем подаваемого в помещение тепла в зависимости от времени года и суток;
  • Узлы смешения и регулирования температуры воды. Устанавливаются дополнительно на агрегаты отопления и вентиляции. Температура выдерживается за счет подачи остывшей воды из возвратного трубопровода в радиатор;
  • Газовое инфракрасное отопление. Устанавливается как альтернатива или дополнительно к системам водяного и воздушного отопления. Газификация коттеджа, многоквартирного здания или коммерческого объекта с помощью данного оборудования предполагает расположение нагревателей под потолком для направления теплового излучения на все поверхности в помещении.

Вышеперечисленные агрегаты снабжаются системами автоматического контроля для эффективного управления тепловым режимом отапливаемых помещений.

Чтобы модернизировать систему теплоснабжения, определить перечень работ, рассчитать стоимость или подготовить проект газификации, можно позвонить специалистам ООО «Теплорасчет-проект» и ООО «ПСК «Прометей» по телефонам, размещенным в разделе «Контакты».

tr-p.ru

Модернизация радиаторной системы отопления частного дома

Задача просто обогреть дом, в общем-то, особых проблем не вызывает. С этим способна более-менее справиться обыкновенная печь или даже незамысловатая «буржуйка». Вопрос в том, как это сделать наиболее эффективным и экономичным способом.

Свежий взгляд на тепло

Домашний уют, особенно в холодное время года, во многом зависит от температуры основных жилых помещений. Однако задача системы отопления дома не ограничивается одной лишь функцией обогрева. Куда важнее её способность поддерживать наиболее комфортный и естественный для нашего организма микроклимат.

Вопрос правильной организации системы отопления актуален не только для застройщиков. Доставшийся «в наследство» от советских времён уровень газификации существующих посёлков традиционно достаточно велик, однако огромное количество индивидуального жилья до сих пор обогревается малоэффективным и неэкономичным способом.

Пути улучшения качества отопления

Наиболее распространённая ещё не так давно схема отопления предусматривала естественную циркуляцию теплоносителя в системе. Движение воды по трубам обеспечивалось работой простейшего физического закона: горячая вода обладает меньшей плотностью и меньшим весом, чем холодная. В таких системах выходящая из котла нагретая вода поднимается по подающему стояку вверх и, пройдя самую верхнюю точку, стекает вниз по трубам к отопительным приборам. Отдавая своё тепло, вода остывает (при этом «тяжелея») и по обратному трубопроводу возвращается назад к котлу.

Недостаток способа в сложности поднять горячую воду на достаточную, чтобы обеспечить требуемый напор, высоту. Для улучшения циркуляции приходится разогревать воду практически до температуры кипения, что приводит к перегреву всех компонентов системы, большим бесполезным потерям тепла и перерасходу газа. Иногда приходится отказываться от радиаторов, применяя стальные трубы большого диаметра, причём прокладывать их под определённым углом. Что абсолютно не украшает интерьер комнат. Такая система обладает огромной тепловой инерцией, поэтому регулировать микроклимат в комнатах можно только «форточным» методом.

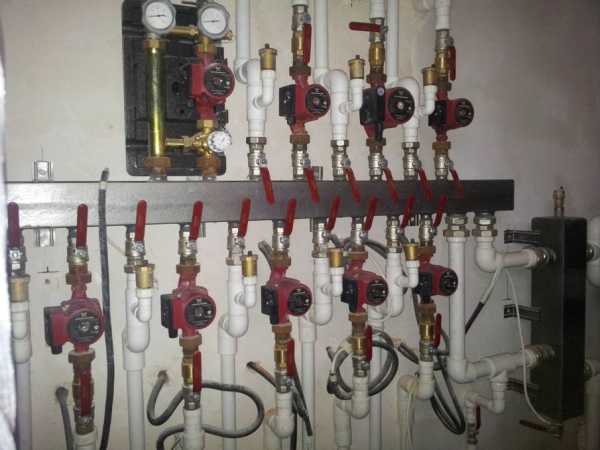

Принудительный способ циркуляции воды полностью лишён указанных недостатков. Применение в системе отопления специальных насосов позволяет решить и проблему экономичности, и задачу обеспечения комфортного обогрева. Преимущества принудительной циркуляции: Можно использовать трубы небольшого диаметра, стыкующиеся при помощи фитингов, без применения сварочных работ. Это существенно облегчает как монтаж, так и ремонт системы отопления.

Располагать трубы и отопительные приборы можно в любом порядке, в том числе пряча их в пол и стены. На подогрев быстро циркулирующего теплоносителя требуется гораздо меньше газа, а это существенная экономия. Кроме того, интенсивность отопления можно регулировать с помощью переключателя скорости насоса. Конечно, в этом случае работоспособность системы отопления дома зависит от надёжности электроснабжения. Однако этот вопрос вполне решаем.

Насос обычно устанавливается на «обратку», поскольку здесь температура воды ниже. Для бытовых нужд подойдут циркуляционные насосы для систем отопления, работают совершенно бесшумно и потребляют очень мало электроэнергии, примерно 80-100 Вт. Ось насоса должна располагаться горизонтально, а стрелка на корпусе соответствовать направлению движения теплоносителя. Многие модели имеют ступенчатые переключатели, позволяющие регулировать частоту вращения ротора и, соответственно, скорость циркуляции воды в системе.

Основные параметры насоса подача и напор. От подачи (Q, м3/час) зависит скорость циркуляции теплоносителя в системе. Если она слишком велика, происходит перегрев системы даже на малых оборотах двигателя (вода не успевает остывать, доме становится жарко, воздух пересушивается), что может привести к выходу из строя котла и самого насоса. При слишком большом напоре (Н, м. водного столба) из-за избыточного давления увеличивается нагрузка на арматуру и отопительные приборы. При недостаточном напоре насос не может преодолеть гидравлическое сопротивление контуров.

Многие модели современных отопительных котлов уже имеют встроенные насосы для циркуляции теплоносителя. Однотрубная горизонтальная система обычно позволяет обойтись таким встроенным насосом настенного котла. В ней обеспечивается минимальная длина трубопровода. После протекания через приборы отопления теплоноситель обратно возвращается в систему подачи. При этом температура воды снижается, а значит площадь поверхности радиаторов по мере удаления от котла должна возрастать. Существенный недостаток горизонтальной однотрубной системы в невозможности регулировки потока тепла. Частичное регулирование выполняется при помощи вспомогательных устройств. Но это экономически не всегда оправдано.

Двухтрубная система водяного отопления более прогрессивна. В случае её применения, каждый отопительный прибор имеет две подходящих к нему трубы: для подачи и отвода теплоносителя. Монтируют систему в виде звезды или в виде шлейфа. В первом случае обратная и прямая трубы от общего трубопровода идут к каждому прибору отопления. В шлейфе и прямая, и обратная трубы обходят последовательно каскад отопительных приборов. Недостаток двухтрубной системы в потере гидравлического давления в каждом контуре (то есть в каждом радиаторе).

Для котлов с естественной циркуляцией был очень важен диаметр труб, ведь при его сужении тепло до дальних точек системы просто не доходит, да и КПД существенно снижается. Появление насосов позволило использовать трубы с меньшим диаметром. Сегодня особенно распространены металлопластиковые и полипропиленовые трубы, меньше нержавеющие и медные.

Окончание: Немного об отопительных газовых котлах



domidei.ru

Модернизация тепловых пунктов. Модернизация системы отопления дома: суть мероприятий

Экология потребления.Наука и техника: При внедрении энергосберегающих мероприятий, половинчатые меры, несмотря на одномоментное сокращение капитальных затрат, окупаются долго и трудно, а комплексные мероприятия позволяют вернуть деньги и получить прибыль гораздо быстрее

Модернизация отопительных систем многоквартирных жилых зданий и объектов социальной инфраструктуры – на сегодня одна из наиболее актуальных тем для профессионалов коммунальной отрасли. Главный вопрос дня звучит так: «Каковы необходимые и достаточные условия получения экономического результата, адекватного ожиданиям потребителей коммунальных ресурсов и потенциальных инвесторов энергосервиса?» Практика доказывает: половинчатые меры, несмотря на одномоментное сокращение капитальных затрат, окупаются долго и трудно, а комплексные мероприятия позволяют вернуть деньги и получить прибыль гораздо быстрее.

Итак, рассмотрим последовательно комплекс реализуемых сегодня на объектах ЖКХ мероприятий, направленных на сокращение теплопотребления объектов коммунальной сферы (включая МКД) и их результативность.

Энергоэффективные мероприятия и их суть

Средняя экономия

1

Монтаж узла учета тепла

Без учета говорить об экономии и окупаемости бессмысленно.

*

2

Ликвидация теплопотерь

Утепление ограждающих конструкций, подъездов и подвалов, теплоизоляция коммуникаций.

**

3

Модернизация теплового узла

Замена элеваторных узлов на АИТП или АУУ, в зависимости от схемы присоединения объекта к тепловой сети. Настройка контроллера АИТП на пониженный график отопления в ночное время, выходные и праздники (особенно актуально для административных зданий, образовательных учреждений).

15-25%

4

Балансировка системы по стоякам

Установка автоматических балансировочных клапанов с целью выравнивания расхода теплоносителя по разноудаленным от теплового ввода стоякам.

5-10%

5

Установка на всех отопительных приборах автоматических радиаторных терморегуляторов, либо замена отопительных приборов на новые со встроенными терморегуляторами.

10-15%

6

Для зданий с горизонтальной поквартирной разводкой системы отопления – установка теплосчетчика на вводе в квартиру. Для домов с вертикальной разводкой – внедрение альтернативных систем учета, например, INDIV AMR .

ИТОГО:

30-50%

Теперь оценим наиболее распространенные ошибки, которые допускаются на местах в ходе планирования и реализации мер по теплосбережению.

1. Монтаж узла учета тепла

К счастью, необходимость этого шага сегодня уже не вызывает ни у кого сомнений, да и закон не дает иной альтернативы. Поэтому данный этап реализуется всегда.

Однако все еще встречаются ничем не оправданные ожидания экономии в результате простой установки теплосчетчика. Гипотетически эти ожидания могут оправдаться: иногда оказывается, что здание потребляет меньше тепла, чем предусмотрено нормативом, и тогда после установки теплосчетчика размер платежей за отопление снижается. Но это лотерея, делать из этого правило – большая ошибка. Нужно хорошо понимать: счетчик – это всего лишь измерительный инструмент, который сам по себе ничего не экономит.

2. Ликвидация теплопотерь

Производится по необходимости, которая, по идее, должна определяться в ходе энергетического обследования. К сожалению, обследование проводится далеко не всегда, в результате на некоторых объектах либо вообще не производится необходимый капремонт, либо остаются тепловые бреши, способные подчас свести на нет эффект от последующих мероприятий. Цена подобной ошибки высока: примерно в 10-15% случаев вместо экономии получается прямой убыток. Это неудивительно, ведь если в доме с дырявыми стенами установить автоматику, которая безуспешно будет пытаться его протопить, и теплосчетчик, то показания последнего, конечно, будут зашкаливать. И называть в качестве причины такого результата якобы низкую эффективность энергосберегающих мероприятий в корне неверно.

Другая распространенная ошибка – ожидание экономии от утепления здания без модернизации отопительной системы. Если у вас в подвале элеватор, то расход тепла будет всегда одинаков, невзирая на то, держат стены тепло или промерзают насквозь, т.к. расход этот зависит только от коэффициента смешения элеватора, который является величиной постоянной. Да, в здании будет тепло, зачастую (и как правило) – слишком тепло, т.к. возможности снизить расход не будет. У его обитателей останется единственный выход: открывать форточки и выпускать излишки тепла наружу, все равно оплачивая его в полном объеме. Именно те излишки, которые автоматика позволяет отсечь на входе, до теплосчетчика.

В 2011 году завершился масштабный эксперимент: натурные испытания различных энергоэффективных решений, которые проводились в течение нескольких лет компанией «Данфосс», Правительством Москвы и МНИИТЭП на базе трех реальных жилых домов №№ 51, 53 и 59 по улице Обручева в Москве. Начиная с 2008 года во всех трех зданиях в рамках городской программы капитального ремонта была проведена реконструкция, включающая монтаж навесных вентилируемых фасадов и установку пластиковых окон. Таким образом, все они полностью соответствовали современным стандартам по теплоизоляции. При этом в доме № 51 никаких работ по модернизации системы

chrome-effect.ru

Реконструкция и модернизация системы отопления

В настоящее время жилой фонд городов представлен типовыми многоэтажными зданиями, оборудованными централизованными системами вертикально-однотрубного отопления. Вследствие различных причин (физический износ, неквалифицированные обслуживание и эксплуатация, поэлементная реконструкция т.д.) их признают энергозатратными и нуждающимися в модернизации. Проблема энергосбережения в коммунально-бытовой сфере и строительстве на протяжении последнего десятилетия находится в центре внимания специалистов как строительного, так и теплоэнергетического профиля. Однако их подходы к повышению энергоэффективности инженерных систем существенно отличаются. Ошибки при проектировании, монтаже, а также несанкционированное переоборудование систем отопления приводят к гидравлической разбалансировке, а соответственно и нарушению теплового режима помещений – основная причина обращений жильцов в обслуживающие организации КП «Жилкомсервис и КП «Харьковские тепловые сети».

Получить консультацию

Часто некомфортную температуру воздуха внутри помещения связывают с низкой тепловой изоляцией наружных ограждений или фасада здания. Однако утепление здания (без должной модернизации системы отопления), снимая жалобы, только обостряет проблему низкой эффективности системы отопления, в связи с перерасходом тепловой энергии. Избыточное теплоснабжение, так называемый «перетоп» помещений при этом устраняют, в лучшем случае, – с помощью термостатов (либо другой регулирующей арматуры), в худшем –притоком холодного воздуха через открытые форточки. Для стимулирования населения к снижению теплопотребления разработаны рекомендации и программы по внедрению приборов индивидуального и общедомового учета тепла. Следует отметить, что замена материала трубопроводов, типа и количества секций отопительных приборов также не является лучшим вариантом реконструкции, поскольку приводит к нарушению работоспособности системы отопления в целом, т.е. к тепловой и гидравлической разбалансировке.

ООО “Стандарт-Метрология” поддерживает концепцию энергосбережения Danfoss:
  • автоматическое поддержание температурного графика на вводе в здание;
  • качественно-количественное регулирование теплоотдачи системы, включающее терморегулирование на отопительных приборах и стояках;
  • автоматическое поддержание требуемого/расчетного распределения потока теплоносителя по всем участкам системы;
  • индивидуальный учет тепла, мотивированный оплатой по фактическому потреблению.

Однако такая практика не лишена недостатков: дорогостоящая автоматика (автоматизированные узлы управления отоплением, балансировочные клапаны, термостаты, термораспределители) далеко не всегда достигают ожидаемого результата. Что объясняется отсутствием должной водоподготовки, качественного обслуживания и теоретического обоснования.

Сделать заказ

Также, при повышении энергоэффективности системы отопления, необходимо учитывать работу системы вентиляции: внедрение термостатов должно быть обусловлено наличием постоянного воздухообмена в нормативном объеме.Наиболее гидравлической и тепловой устойчивостью обладают горизонтальные системы отопления зданий. Выше заданным требованиям, отвечает система отопления, содержащая разводящие магистрали сетевой воды, местный тепловой пункт, подающий и обратный трубопроводы, объединённые с вертикальными подающими и обратными стояками, к которым подключены поэтажные ветки с отопительными приборами. Система снабжена квартирными тепловыми пунктами, каждая из которых ограничена одной квартирой и соединена соответственно с вертикальными подающим и обратными стояками, размещенными в этой квартире. Далее, каждый из этих трубопроводов, сообщён с индивидуальными подающим и обратным стояками здания.

Недостатком данного технического решения, являются низкие санитарно-гигиенические показатели помещений, связанные с неравномерностью нагрева приточного воздуха. Поэтому известные решения не позволяют обеспечить требуемые параметры тепловоздушного режима зданий.

В качестве отопительных приборов устанавливаются радиаторы, присоединенные к поэтажным горизонтальным веткам, которые подключаются к стоякам системы отопления. Один из этих стояков является подающим, а другой обратным. Эти два стояка ограничивают длину поэтажных веток одной квартирой. С целью уменьшения материальных затрат, существующие стояки не заменяются на новые, они имеют исходное расположение. Приточная установка устраивается на кухне и подключается к (оставшимся двум подающему и обратному стоякам) подающему и обратному стоякам, сообщенными с подающим и обратным трубопроводами системы отопления, так же, как и подающий и обратный стояки для подвода и отвода теплоносителя от радиаторов.

Благодаря тому, что предлагаемая схема дополнительно содержит приточную установку, в помещении или группе помещений осуществляется постоянное поступление и подогрев свежего воздуха, что соответствует повышению санитарно-гигиенических условий отдельных помещений, так и здания в целом. Кроме того, данное решение обеспечит снижение требуемой тепловой мощности радиаторов, что приведет к повышению эффективности индивидуальной регулировки потребления тепловой энергии.

Реконструкция системы отопления с обустройством теплового пункта позволяет сократить расходы на отопление:
  • в жилом доме – до 30%,
  • в административном здании – до 50%.

Сделать заказ

Степень реконструкции будет зависеть от того, насколько готовы Вы обновить и улучшить существующую систему отопления. Возможно достаточно будет установить регулирующие устройства, поставить автоматику существующей системы отопления, или где то, заменить изношенные участки и правильно переустановить отопительные приборы, а может потребуется капитальный ремонт теплового пункта с установкой автоматизированных узлов управления, вместо тепловых или элеваторных узлов, и установкой балансировочных клапанов на стояках систем отопления и термостатических клапанов на подводках к отопительным приборам. Все действия должны быть обоснованы с точки зрения целесообразности и рациональности.

Основная задача реконструкции – энергосбережение и энергоэффективность при потреблении тепловой энергии, совершенствование и замена оборудования, регулировка и управление системой при разных погодных условиях.

Одной из самых востребованных работ по реконструкции отопления, является реконструкция системы отопления жилых и нежилых (коммерческих) помещений находящихся на первых этажах встроенных многоэтажных зданий.

Когда помещение, офис или магазин, находится в жилом доме на первом этаже, то вероятнее всего оно не получает полного объема тепла и как правило у владельца нет возможности установить теплосчетчик. В таком случае оптимальным решением будет реконструкция системы отопления с обустройством индивидуального теплового ввода и установкой индивидуального теплового пункта, где будет установлен узел учета тепловой энергии и система автоматического погодного регулирования.

Сделать заказ

Устройство системы погодного регулирования позволяет автоматически поддерживать температуру теплоносителя в подающем трубопроводе на достаточном уровне, в зависимости от температуры окружающей среды, времени суток или дня недели, что позволяет экономить на оплате за потреблённое тепло в жилых домах – до 25 %, а в административных зданиях – до 50%

ООО «Стандарт-Метрология» предоставляет полный комплекс услуг по частичной или полной реконструкции системы отопления.

Сделать заказ

Наши работы включают в себя:

Наши специалисты рады будут проконсультировать Вас и помочь в реализации реконструкции системы отопления, получить консультацию Вы можете по телефонам:
(057) 720 10 50
Vodafone: +38 (050) 60 121 31
Kyivstar: +38 (098) 88 4567 8
или нажав на кнопку «Сделать заказ» и наш менеджер свяжется с Вами в любое удобное для Вас время.

Сделать заказ

stm.ooo

Схема элеваторного узла отопления. Модернизация системы отопления дома: суть мероприятий

Схема элеваторного узла отопления. Модернизация системы отопления дома: суть мероприятий

Экология потребления.Наука и техника: При внедрении энергосберегающих мероприятий, половинчатые меры, несмотря на одномоментное сокращение капитальных затрат, окупаются долго и трудно, а комплексные мероприятия позволяют вернуть деньги и получить прибыль гораздо быстрее

Модернизация отопительных систем многоквартирных жилых зданий и объектов социальной инфраструктуры – на сегодня одна из наиболее актуальных тем для профессионалов коммунальной отрасли. Главный вопрос дня звучит так: «Каковы необходимые и достаточные условия получения экономического результата, адекватного ожиданиям потребителей коммунальных ресурсов и потенциальных инвесторов энергосервиса?» Практика доказывает: половинчатые меры, несмотря на одномоментное сокращение капитальных затрат, окупаются долго и трудно, а комплексные мероприятия позволяют вернуть деньги и получить прибыль гораздо быстрее.

Итак, рассмотрим последовательно комплекс реализуемых сегодня на объектах ЖКХ мероприятий, направленных на сокращение теплопотребления объектов коммунальной сферы (включая МКД) и их результативность.

Энергоэффективные мероприятия и их суть

Средняя экономия

1

Монтаж узла учета тепла

Без учета говорить об экономии и окупаемости бессмысленно.

*

2

Ликвидация теплопотерь

Утепление ограждающих конструкций, подъездов и подвалов, теплоизоляция коммуникаций.

**

3

Модернизация теплового узла

Замена элеваторных узлов на АИТП или АУУ, в зависимости от схемы присоединения объекта к тепловой сети. Настройка контроллера АИТП на пониженный график отопления в ночное время, выходные и праздники (особенно актуально для административных зданий, образовательных учреждений).

15-25%

4

Балансировка системы по стоякам

Установка автоматических балансировочных клапанов с целью выравнивания расхода теплоносителя по разноудаленным от теплового ввода стоякам.

5-10%

5

Установка на всех отопительных приборах автоматических радиаторных терморегуляторов, либо замена отопительных приборов на новые со встроенными терморегуляторами.

10-15%

6

Для зданий с горизонтальной поквартирной разводкой системы отопления – установка теплосчетчика на вводе в квартиру. Для домов с вертикальной разводкой – внедрение альтернативных систем учета, например, INDIV AMR .

ИТОГО:

30-50%

Теперь оценим наиболее распространенные ошибки, которые допускаются на местах в ходе планирования и реализации мер по теп

assz.ru
