Категории скс. Характеристики. История развития.

• Соответствие категорий кабелей и соединителей классам приложений.

• Основные отличия между линиями связи различных категорий

Определение категорий кабельных систем относится к набору электрических характеристик, определяющих производительность трактов неэкранированной витой пары.

Основными действующими категориями кабельной проводки медной неэкранированной витой пары, определёнными международным стандартом ISO/IEC 11801 и американским стандартом ANSI/EIA/TIA 568-В, в настоящее время являются категории 3, 5 и 5e, а с июня 2002 года официально и 6 категория.

Как видно из приведенной таблицы, выбор категории СКС под текущие приложения обеспечивает срок службы не более двух – трех лет. Исключение составляет категория 5, которая продержалась без изменений пять лет.

Следует отметить, что за десять лет сменилось не менее семи поколений компьютеров, три поколения сетевых устройств и три категории СКС. Тенденция развития информационных технологий на рубеже 2001-2002 годов показывает, что темпы увеличения объема передаваемых данных в локальных сетях не уменьшаются, а возрастают.

Соответствие категорий кабелей и соединителей классам приложений

Стандарты ISO/IEC 11801 и TIA/EIA-568-В помимо кабелей специфицируют по категории также и разъёмы. Категории определяются максимальной частотой сигнала, на которую рассчитаны соответствующие разъемы и кабели. Кабели и разъемы более высоких категорий поддерживают все приложения, которые рассчитаны на работу по кабелям более низких категорий.

Основные отличия между линиями связи различных категорий

studfiles.net

Порно категории по количеству

• Brazzers
• Азиатки
• Анальный секс
• БДСМ
• Блондинки
• Большие сиськи
• Большой чёрный член
• Британочки
• Брюнетки
• В машине
• В общественных местах
• Веб-камера
• Винтаж
• Волосатые
• Гей порно
• Горячие сучки
• Групповое порно
• Групповой секс
• Двойное проникновение
• Дойки
• Домашнее порно
• Ебля
• Забавы
• Записи приватов
• Зрелые женщины
• Измены
• Индианки
• Кастинг вудмана
• Кунилингус
• Латиночки
• Лесбиянки
• Личное порно видео
• Любительское порно
• Мамаши порно
• Массаж
• Мастурбация
• Межрасовый секс
• Межрассовое порно
• Минет
• Молодые девушки
• На вечеринке
• Немецкое порно
• Нудисты
• Оральный секс
• Оргии
• От первого лица
• Подглядывание
• Порно в офисе
• Порно жёны
• Порно звёзды
• Порно мультики
• Порно пародии
• Порно старых
• Порно студентов
• Порно толстушки
• Порнуха
• Ретро порно
• Русское порно
• Рыжеволосые
• Саша Грей
• Свингеры
• Секс видео
• Секс втроем

prostoporno.love

Бесплатное порно видео, отсортированное по категориям – MinuPorno

Горячий секс с негритянками и женская мастурбация, порно массаж и первый анал, домашний секс и жестокое порно, инцест, фистинг и сумасшедшая ебля – всё это вы найдёте на нашем сайте! Сын трахнул мать, голые тёлки дают в попу, красотка сделала минет в машине, хотите ещё? А может вы хотите смотреть порно вместе с подружкой? Тогда специально для вас на нашем сайте есть эротика, где только красивый секс. Наслаждайтесь просмотром порновидео и огромным выбором категорий только на нашем сайте!

Чтобы смотреть порно видео, которое хочется, мы разбили все ролики на категории – так много порно мы собрали. Наша команда заметила, что на большинстве сайтов охвачены далеко не все жанры порно, которые хотел бы видеть зритель. И раз уж мы решили коллекционировать самое разное порно, почему бы не сделать это удобным для посетителей и не утереть нос конкурентам? Таким образом, порно категории расплодились в количестве 49 штук. Почему так много? Потому, что мы не поленились и сделали самую удобную навигацию для своих пользователей. Во-первых, весь секс «после 30» разбит на несколько групп. Теперь, чтобы увидеть, как заряжают горячей милфе, не придётся пробираться сквозь тонны бабушек (это отдельная категория) и наоборот. Если хочется взглянуть, как трахаются пожилые с молодыми, не нужно долго искать это среди частного видео людей зрелого возраста. Мы понимаем разницу и внимательно подходим к таким деликатным моментам. На нашем сайте нет категории «Европейское» – уж слишком это размыто. Немки, француженки, британки – все показывают разное шоу и обладают собственными особенностями менталитета, поэтому для них нужны отдельные категории. И уж конечно не стоит забывать про другие детали. Например, азиатки и японское порно – по разные стороны баррикад. Это далеко не всегда одно и то же. На этой странице представлены вообще все категории, которые дозволены законом. И в этих категориях творится всё, что только можно себе представить. На нашем сайте есть порно для каждого! Геи здесь обязательно найдут что-нибудь для себя, для девушек подготовлена чувственная подборка, также на сайте представлена личная фонотека вуайеристов, а также есть простор для самоудовлетворения любителей эксгибиционизма. Пикап, чулки, ретро, БДСМ, толстые, любители, видео со скрытых камер – это лишь малая часть того, что ждёт зрителя на этих страницах. Каждый день видео прибавляются, категории обновляются, а в мире становится больше спокойных и сексуально удовлетворённых людей!

rt.minuporno.com

Переход на СКС 6 категории – Статья – Телеком Контакт

СКС — или структурированные кабельные системы — традиционно подразделяются на категории, и лидирующей среди них уже на протяжении 15-ти лет является категория 5е.

На сегодняшний день она представляет из себя основу для гигабитных сетей, несмотря на то, что с категориями 6а и выше становится возможным увеличение скорости передачи данных в десятки раз. Собственно, в этом и кроется ключевое отличие категории 6а от 5е: 6е способна передавать 10 Гигабит в секунду на расстояние до ста метров по технологии 10 Gigabit Ethernet (10GbE), тогда как 5е передает только 1 Гигабит в секунду на такое же расстояние. Иными словами, для 10 Gigabit Ethernet категория 5е непригодна, категорию 6 можно использовать с некоторыми оговорками, в то время как категория 6а подходит по всем параметрам.

Сейчас десятигигабитная сеть многим кажется избыточной, особенно для стандартных офисов и других негосударственных организаций, — но точно так же избыточной десять лет назад казалась и гигабитная сеть, ныне используемая повсеместно.

На выбор заказчиками категории СКС влияют сразу несколько факторов, основной из которых — требования и рекомендации для определенного типа здания. Так, например, десятигигабитные сети (для которых категория 5е уже является устаревшей) используются в государственных учреждениях и в крупных центрах обработки данных. На рабочих местах, где нет необходимости передавать такие объемы информации, в основном устанавливается категория 5е. Собственно, сама возможность обеспечить офисные здания категориями 6 и 7 была освещена в стандартах 12 лет назад, просто ей не пользовались за ненадобностью — зачем переплачивать, если 5е удовлетворяет все потребности, связанные со СКС?

Основная загвоздка зиждется в том факте, что категории СКС выбираются не на один год, зачастую — на целые декады, и важно обеспечить здание функционально на долгое время вперед. Важно предугадать, будет ли категория 5е актуальна в ближайшем будущем, или ныне избыточные десятигигабитные сети (и в частности — 6а) распространятся повсеместно. Именно поэтому в самых последних стандартах СКС (в частности, ANSI/TIA-4966 «Стандарт телекоммуникационной инфраструктуры для образовательных учреждений» от 2014 года) рекомендуется именно 6а, тогда как 5е признается только допустимой. Это связано все с тем же фактором длительности эксплуатации зданий и растущими потребностями государственных учреждений. Для ЦОДов же в нынешнее время 6а считается «минимально допустимой», то есть, 5е уже не котируется как рекомендованная к использованию.

Как и у любой другой системы, у категории 6а есть свой ряд достоинств и недостатков. Так, категория 6а напрямую связана с беспроводным доступом в сеть: по прогнозам, в связи с быстрым обновлением и развитием беспроводных устройств, 5е в скором времени просто не сможет покрывать все нужды передачи данных по WiFi, тогда как категория 6а с десятигигабитным каналом вполне с этим справится.

Кроме того, площадь сечения проводников в витых парах у категория 6 и 6а превышает таковую у категории 5е, что лучше подходит для электропитания по принципу Ethernet — PoE. Стремительно меняющиеся требования к мощности питания по слаботочным каналам вскоре сделают категорию 5е просто неактуальной.

Еще один несомненный плюс категории 6а — наличие универсального интерфейса RJ45. Это выгодно отличает её от категории 7, на которую устанавливается иной разъем, зачастую неподходящий для «низших» устройств и значительно уменьшающий обратную совместимость.

При всем этом, по сути, единственный большой «минус» категории 6а — более высокая стоимость. Но недостаток этот весьма условен: для некоторых типов зданий и организаций (тех же ЦОДов и некоторых государственных учреждений) категория 5е уже сейчас является неактуальной, не подходящей по стандартам, а для других достоинства 6а вполне могут перекрыть недостаток в виде относительной дороговизны. Тем более, сетевые карты на базе 10GBase Ethernet демонстрируют тенденцию к удешевлению, полностью повторяя историю с некогда непомерно дорогими, но впоследствии вошедшими в обиход картами Gigabit Ethernet.

Сейчас в разработке уже находится категория 8, из чего следует, что запросы потребителей в том, что касается СКС, стремительно растут, а прослужившая 15 лет категория 5е постепенно устареет.

СКС рассчитаны на годы службы, поэтому при выборе категории важно учитывать не только стандарты и потребности, но и прогнозировать, как будут обстоять дела с сетями в ближайшие несколько лет. Пока категория 5е все еще числится в списках допустимых (и то не во всех) и активно используется, но тенденция на данный момент такова: для ЦОДов и госучреждений категория 6а на 2014 год уже является обязательной или рекомендуемой. Не исключено, что совсем скоро мы будем называть «избыточными» СКС категории 8, при этом возведя в абсолютный стандарт 6а.

Поделитесь информацией с друзьями

Услуги компании Телеком-Контакт

Отзывы от клиентов компании

Хорошая достойная компания с вменяемыми расценками. Быстро и надежно все организовали, пользуюсь компьютерными системами Телеком-Контакт уже не первый год. Отдельный плюс за обучение и оперативный отклик при возникновении сервисных ситуаций. Молодцы!

ООО “Телеком-Контакт” является нашим партнером в области построения сетей СКС.

Благодарим ООО «Телеком-Контакт» за плодотворное и длительное сотрудничество. Компания занималась созданием сети СКС и последующим ее обслуживанием. За долгое время партнерства специалисты «Телеком-Контакт» проявляли себя с исключительно профессиональной стороны, своевременно откликались на запросы и сделали все возможное, чтобы зарекомендовать себя как опытных инженеров.

Читайте также:

• Оптическая СКС

  Оптическая СКС — или волоконно-оптическая структурированная кабельная система — представляет из себя многоуровневую кабельную среду, которая передает оптические сигналы в пределах одного здания или между несколькими.

• Схема СКС

  Правильно выполненная СКС гарантирует транспорт потоков данных различного вида: видео, голосовой трафик, IP-телефония, пакеты протоколов связи и управления.

telecom-contact.ru

канал Cat 8, кабель Cat8, тестирование, PoE

Принятый официально 14 июля 2016 г. кабельный стандарт ANSI/TIA-568-C.2-1 на категорию 8 (Cat8) содержит требования к каналу на основе витой пары длиной до 30 м – традиционный 4-парный кабель оконцован 8-позиционными модульными гнездами RJ-45. Конфигурация отличается от общепринятого 100-метрового канала, описанного стандартом TIA 568-C.2, уменьшенной длиной и меньшим количеством точек соединения – их максимум две, а не четыре. В таких каналах для подключения активного оборудования могут использоваться только межсоединения, на концах задействовано только по одной единице коммутационного оборудования: порт патч-панели или розетки на одном конце и порт патч-панели или розетки на другом.

Эта конфигурация отлично подходит для центров обработки данных, как с топологией «top of rack» (в каждом шкафу устанавливается сетевой коммутатор), так и с топологией «end of row» (крайний шкаф в каждом ряду играет роль распределителя и содержит патч-панели, горизонтальные кабели от которых ведут к панелям, установленным во всех остальных шкафах ряда). Ограничение по количеству точек соединения не имеет для ЦОД практического значения, поскольку в них нет нужды ни в кросс-соединениях (для чего потребовалась бы вторая патч-панель на конце), ни в использовании консолидационной точки (что повлекло бы за собой установку еще одной патч-панели в середине сегмента). На самом деле, для всех конфигураций с тремя или четырьмя коннекторами в канале характерна одна и та же монтажная проблема: участки горизонтальных кабелей с полнотелыми жилами (solid) приходится оконцовывать модульными вилками, что всегда нежелательно.

Когда производители кабельных систем проводят тестирование эталонного канала на соответствие требованиям к характеристикам передачи, они обязаны использовать так называемый «худший случай» – конфигурацию с четырьмя коннекторами в канале, включая консолидационную точку. Но даже при заводских испытаниях правильная организация консолидационной точки может представлять сложность.

Конфигурация канала категории 8 включает в себя два модульных гнезда. Максимальная длина фиксированного горизонтального кабеля – 24 м. Суммарная длина модульных аппаратных шнуров калибра 24 AWG – максимум 6 м.

В канал категории 8 входят два модульных гнезда*, максимальная длина горизонтального кабеля составляет 24 м. (*Спецификации класса I, аналога категории 8 в международном стандарте ISO/IEC, также подразумевают использование 2 модульных гнезд RJ-45, в то время как класс II описывает использование двух экранированных модулей с не-RJ-интерфейсом.) Суммарная длина аппаратных шнуров на обоих концах составляет 6 м, причем длина может быть распределена между ними неравномерно. Минимальная длина аппаратных шнуров не нормируется, хотя численное моделирование «худшего случая» подразумевает использование шнуров длиной не менее 0.5 м.

Изменение требований к конфигурации канала в категории 8 в сравнении с предшествующими категориями вызвано тем, что частотный диапазон расширился вчетверо относительно категории 6А – потолок частот составляет не 500 МГц, а 2000 МГц. Чтобы оборудование могло воспользоваться таким широким диапазоном, к каналу передачи предъявляются гораздо более строгие требования по вносимым потерям, перекрестным наводкам и возвратным потерям. Максимальная толщина проводников для систем на основе витой пары, допускаемая стандартом, соответствует калибру 22 AWG, и это ограничивает возможности улучшить значение вносимых потерь в горизонтальном сегменте. На самом деле, даже калибр 22 AWG создает определенные сложности, поскольку кабель получается довольно жесткий, а его внешний диаметр достигает 9 мм. В таких условиях единственный реальный способ обеспечить хорошие характеристики передачи в канале – уменьшить его длину.

Замеры электрических характеристик (вносимых потерь) для пар кабелей категорий 7 и 8 подтверждают применимость кабелей категории 8 в частотном диапазоне свыше 1000 МГц (1 ГГц).

Кроме вносимых потерь необходимо учитывать и межкабельные наводки – это тоже значимый фактор, особенно для высоких частот. Исследования показали, что межкабельные наводки в неэкранированной витой паре UTP слишком высоки, чтобы можно было реализовать передачу данных по протоколу 40GBase-T. Чтобы добиться приемлемых значений межкабельных наводок, необходимо прибегать к экранированию. Это может быть как общий экран, охватывающий 4 пары (кабель F/UTP), так и индивидуальное экранирование каждой пары плюс общий экран в виде фольги или оплетки (кабели F/FTP и S/FTP соответственно). Ожидается, что в категории 8 будет использоваться в основном индивидуальное экранирование пар. В США это может повлечь за собой некоторые сложности с соблюдением требований к сбалансированности кабеля и его противопожарным характеристикам, поскольку большинство кабелей S/FTP изготавливаются для международного рынка по международным, а не американским критериям (например, тип оболочек LSZH или LS0H, а не принятая в Штатах классификация кабелей как пленумных).

Приложения

Кабельные системы категории 8 призваны поддерживать приложения 40GBase-T в соответствии с недавно опубликованным стандартом IEEE 802.3bq – именно для этого и разрабатывалась категория 8. Не будет большой натяжкой сказать, что это обеспечивает скорость передачи данных в 4 раза выше, чем протокол 10GBase-T, описанный стандартом IEEE 802.3an. Приложения 10GBase-T по факту задействуют полосу пропускания до 400 МГц, а 25% запаса по частоте до 500 МГц необходимы для фильтров защиты от наложения спектров. Для протокола 40GBase-T требуется диапазон частот до 1600 МГц с аналогичным 25-процентным запасом до 2000 МГц, что и указано в спецификациях на кабель Cat 8. Фактически, итоговые требования к каналу передачи – это компромисс между возможностями кабельной среды и параметрами трансиверов на физическом уровне, с учетом применения довольно сложных алгоритмов коррекции ошибок.

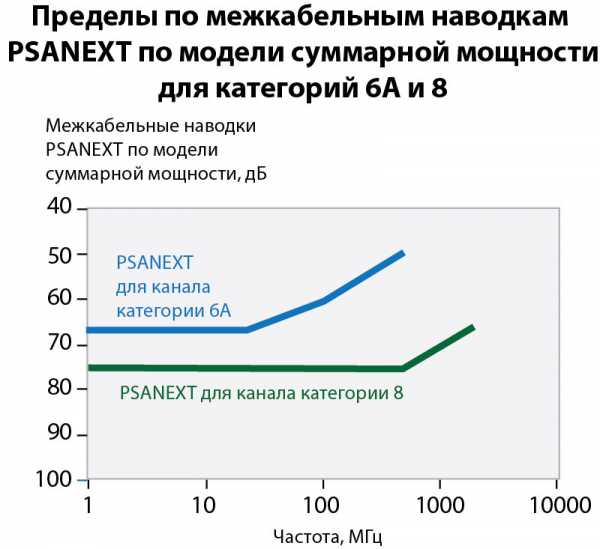

Канал категории 8 за счет использования экранирования обеспечивает существенное улучшение значений межкабельных наводок PSANEXT по модели суммарной мощности в сравнении с каналом категории 6A.

Итоговые характеристики кабельной среды определяются вносимыми потерями, возвратными потерями и перекрестными наводками, причем на последние два показателя в основном влияют свойства коннекторных соединений. К счастью, схемотехника на физическом уровне может быть доработана таким образом, чтобы компенсировать перекрестные наводки и возвратные потери – это возможно при условии, что возвратные потери не превышают определенного порогового значения. Поскольку возвратные потери и перекрестные наводки непосредственно зависят от характеристик коннекторных соединений, перед производителями коннекторов и кабелей встала задача доработать конструкции разъемов. Перекрестные наводки в кабеле можно практически устранить за счет индивидуального экранирования пар, но с возвратными потерями все не так просто, и это представляет серьезную проблему в диапазоне высоких частот от 1.25 до 2.00 ГГц. Перекрестные наводки в кабеле «выдадут» себя резкими всплесками значений на отдельных значениях в верхнем диапазоне частот. Задача производителей кабеля в этом случае – сдвинуть подобные участки вправо по шкале и вытеснить выбеги за пределы частотного диапазона, используемого приложением.

Как показала история протокола 10GBase-T, компенсировать межкабельные наводки на физическом уровне не так-то просто. Для приложений 10GBase-T величина наводок со всех соседних кабелей на любую пару-жертву должна вписываться в 60 дБ на частоте 100 МГц. Для приложений 40GBase-T необходимо удержаться в более строгих рамках: 75 дБ на частоте 100 МГц и 65.5 дБ на частоте 2000 МГц. Это существенно более жесткие пределы, и для соответствия им приходится отдавать предпочтение экранированным системам.

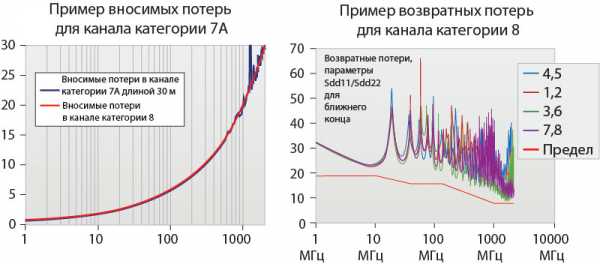

На графике вносимых потерь для канала категории 7A хорошо заметны всплески на высоких частотах относительно графика для категории 8. График возвратных потерь для категории 8 демонстрирует значительный запас до предельной кривой.
