Клапан 3 х ходовой смесительный esbeция инструкция. Esbe
26.11.2017
Клапан VRG131 – представляет собой трёхходовой смесительный клапан, предназначенный для работы в горячем водоснабжении. Он изготовлен из специального латунного сплава, который обеспечивает длительное использование без какого-либо дополнительного вмешательства по вопросам ремонта. Если же всё-таки произошли какие-либо несущественные неполадки, то в комплекте имеются дополнительные детали для основных компонентов. Если же система находится под давлением, и нужно уплотнить вал, то нет необходимости в сливе системы или же демонтажа клапана. Нужно просто установить дополнительную прокладку.
Установка и разборка клапана очень проста и не вызывает никаких трудностей. Это связано с тем, что сама по себе конструкция узкая и компактная, поэтому существует лёгкий доступ различного инструмента.
Все модели EBSE имеют ограничительную рукоятку, которая позволяет клапану принимать различные положения при монтаже. Клапан регулирующий esbe модели 131 имеет автоматическое управление с максимально точной установкой, но если Вы не приветствуете автоматическую установку, то модели 3-х ходовой клапан esbe VRG131 производятся также и с ручной установкой. При этом точность установки с электроприводами EBSE не ухудшится. Небольшой совет: для выполнения более сложных функций используйте контроллеры серии 90.
Клапан ESBE VRG131 характеризуется низкой утечкой и длительным использованием. Температура рабочей среды варьируется от – 10 до + 110 градусов. Рабочее давление – PN10.
Существует несколько типов клапанов VRG 131. Они отличаются всего лишь некоторыми основными показателями, такими как напряжение, соединение и вес. Чем больше цифра стоит в конце наименования модели, тем больше каждый показатель. Минимальные значения: напряжение – 2,5кВ, соединение – 15 мм, вес – 0,43 кг, а максимальные – 40кВ, 50мм, 2,05 кг соответственно.
С этим клапаном применяются следующие приводы esbe:
| Технические характеристики esbe vrg131 | |
|---|---|
| Класс давления | PN 10 |
| Температура теплоносителя | max. (постоянно)+110 С max. (временно)+130 С min. -10 C |
| Крутящий момент (при номинальном давлении) | |
| Утечка через закрытый клапан, % от потока | смесительный отводной |
| Рабочее давление | 1 МПа (10 бар) |
| Макс. дифференциальное подение давления | смесительный 100 кПа (1 бар) отводной 200 кПа (2 бар) |
| Давление блокировки | 200 кПа (2 бар) |
| Диапазон регулирования, Kv/Kv мин, А-АВ | 100 |
| Дифференциальное давление | 100 кПа (1 бар) |
| Корпус клапана и золотник | Латунь DZR, CW 602N |
| Шток и втулка | PPS композит |
| Уплотнительные прокладки | EPDM |
| Подсоединения | внутренняя резьба, ISO 7/1 наружная резьба, ISO 228/1 |
Номенклатура и технические характеристики:
| Артикул № | DN | Kvs | Присоед-ие | Mass, кг | Замена |
|---|---|---|---|---|---|
| 11600100 | esbe vrg 131-15 | 0.4 | Rp 1/2 | 0.40 | |
| 11600200 | 15 | 0.63 | Rp 1/2 | 0.40 | 3 MG 15-0.6 |
| 11600300 | 15 | 1 | Rp 1/2 | 0.40 |
tehnashop.ru
Трехходовой клапан | Школа ремонта. Ремонт своими руками
Клапан трехходовой смесительный. Схемы и описания. Принцип работы.
Также мы рассмотрим схемы и клапаны, которые способны стабилизировать заданную температуру воды, как для отопления, так и для водоснабжения. Рассмотрим схемы для теплых водяных полов.
Регулирующий трехходовой клапан – это устройство, предназначенное для переключения или смешивания двух разных потоков в один общий поток. В принципе – это основная работа трехходового клапана.
Для чего это нужно?
А если по конкретнее?
В качестве регулирующего элемента в клапане, обычно, применяется либо шток специальной конструкции, который может двигаться в вертикальном направлении, либо шар, который может поворачиваться вокруг оси. При этом регулирующий элемент не осуществляет полное перекрытие клапана, а перераспределяет потоки жидкостей, тем самым производя их смешивание.

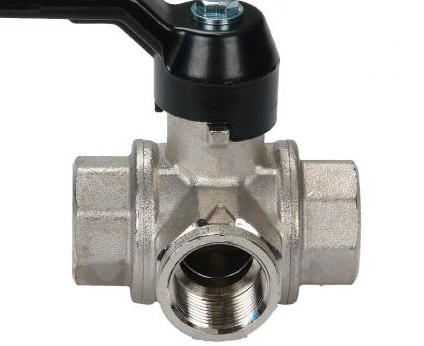

Имейте в виду, что на рынке продаются трехходовые клапаны, которые не способны стабилизировать выходную температуру. Это обычные краны, которые только меняют потоки, служат в качестве балансировочной настройки потоков. Перед тем как покупать убедитесь в функциональности данного клапана. Лучше по паспорту ознакомиться с характеристиками таких клапанов.
Хотя такие клапаны часто ставят на смесительные узлы теплых полов. Также на такие клапаны могут быть установлены электроприводы для их регулирования в автоматическом режиме. Об этом подробнее:
Чертежная схема трехходового клапана:
Чтобы понять, как работает трехходовой клапан, разложим его на два балансировочных клапана:
Что такое балансировочный клапан Вы можете узнать здесь.
Чтобы проще было давайте назовем вход 1 – точкой 1 (Т1), вход 2 – точкой 2 (Т2), выход 3 – точкой 3 (Т3) и будем на схеме обозначать Т1, Т2, Т3. То есть:
А проходы в виде балансировочных клапанов назовем Б1 и Б2.
Рассмотрим график обычного трехходового клапана без температурной стабилизации:
При повороте рукоятки трехходового клапана на 50%, входные клапаны становятся равны друг другу. И смешивание происходит равномерно. Если рукоятку повернуть до 100%, то по графику видно, что в точке 1 клапан поджат на 100% и поток в этом направлении не идет.
Это был общий график для всех трехходовых клапанов без стабилизации температуры. А поворот рукоятки у каждой модификации свой, поэтому я выразился в процентном соотношении. Такой трехходовой клапан является обычным балансировочным клапаном. Так как производится настройка проходимого сечения между двумя потоками. То есть настраивается баланс между двумя входными потоками.
Трехходовой клапан с поддержкой заданного уровня температуры или с функцией термостата.
Давайте теперь рассмотрим трехходовой клапан с функцией поддержания заданной температуры.
Чтобы это понять рассмотри такую схему:
Очень важно понять, что каждая точка имеет свое предназначение:
Обычно у большинство трехходовых клапанов со стабильным поддержанием заданной температуры точки имеют неизменные входы Т1, Т2, Т3. Эти точки всегда конкретные. Бывают, конечно, исключения, но для начала Вы должны осознать этот момент, что путать точки между собой нельзя. В схеме эти точки имеют конкретное значение.
И так вернемся к данной схеме:
Здесь t°1, t°2, t°3, в кружочке это термометры, которые показывают температуру проходящей жидкости.
Q1, Q2, Q3, – это расходомеры, которые показывают количество проходящего объема воды в единицу времени.
Q3=Q1+Q2
То есть количество проходящей жидкости в точке 3 всегда равно сумме проходящей жидкости в точке 1 и в точке 2.
(t3*Q3) = (t1*Q1) + (t2*Q2)
Следовательно:
t3 = ((t1*Q1) + (t2*Q2))/Q3
График регулирующего трехходового клапана с функцией термостата:
График построен при условии: Заданная температура настроена на 40 градусов.
Далее график для проходного сечения входных точек:
При условии, что в точке 2 температура неизменна и равна 20 градусам.
На графике видно, что температура входящего потока в точке 1 перекрывает сечение так, чтобы стабилизировать температуру на выходе в точке 3. При достижении температуры 40 градусов в точке 1, начинает прикрываться проходное сечение точки 1, тем самым уменьшая расход горячей воды в точке 1. Но, и в тоже, самое время начинает открываться точка 2, которая впускает холодный поток. Далее уже при 60 градусах, происходит интенсивное перемешивание двух поток на 50%. Тем самым разбавляя горячую воду с холодной, на выходе в точке 3, и получаем стабилизированную температуру.
Как работает трехходовой клапан?
То есть в трехходовом клапане с термостатом имеется такой механизм, который чувствуя выходную температуру стремиться производить балансирующую настройку входных потоков с целью стабилизировать выходную температуру. Открывая поток больше либо для точки 1, либо для точки 2.
Для систем отопления, это дает возможность иметь в некоторых контурах постоянно заданную температуру циркуляции. Например, для питания теплых полов с заданной температурой, или например, для стабилизации выходной температуры от котла или в котел.

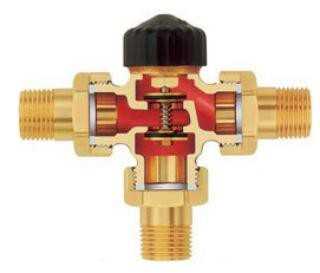

Вот, например, клапан трехходовой esbe с функцией термостата:
Важный момент!
Большинство клапанов с функцией термостата имеют одну неприятную особенность, это проходное сечение входных точек. Они, как правило, сильно заужены. Это говорит об их значительном местном гидравлическом сопротивление. Даже если резьба у них 1. Или внутренний проход трубки 25мм. У них проходное сечение от резьбы в 4 раза меньше, а то и больше. Для точки 2 вообще, проходное сечение еще меньше. Ну, это для клапанов, предназначенных для водоснабжения. Для водоснабжения, как правило, не нужен большой расход в точке 2. Поэтому в точке 2 проходное сечение, намного ниже. Но даже такой клапан, можно поставить на смесительный узел теплых полов. Но, по особой схеме подключения, о которой будет рассказано ниже.
Даже если Вам консультанты магазина говорят, что этот клапан нужен только для водоснабжения. Уверяю Вас, я знаю, как сделать так, чтобы и это устройство служило для отопления. Нужно соблюсти некоторые правила, о которых будет описано ниже.
Да и еще чуть не забыл!
На рынке существуют еще альтернативы трехходовым клапанам – это трехходовой термостатический клапан. Они их обзывают также, но несут в себе термостатический клапан. То есть, если посмотреть на схему, то выглядит это так:
В комплекте, должна быть термоголовка с выносным датчиком. Точка 2 и точка 3 – открыты постоянно. Регулируется только точка 1. Этот трехходовой клапан подойдет только для смесительного узла теплых полов. Если решитесь брать себе такой, то убедитесь, нет ли заужений в точке 2. Способен ли поток, проходящий из точки 2 в точку 3, пройти без значительного гидравлического сопротивления. Проверьте наличия проходимого сечения, нет ли там заужений. Если есть заужения, то примите это во внимания. И не стоит делать ставку на хороший проход в этих точках. Можно для смесительного узла сделать альтернативное кольцо циркуляции, о котором расскажу ниже.
Схема подключения трехходового клапана различны, но принцип работы для всех один.
Собираем схемы для водоснабжения.
Самая распространенная схема подключение трехходового клапана для стабилизации температуры воды – это:
Здесь обратные клапаны служат для того, чтобы не производить обратные потоки течения. То есть, чтобы из динамического перепада давления между холодной и горячей водой не происходило течение горячей воды в холодную и наоборот. Обычно это редкое явление и может его и не быть, но иногда случаются такие казусы.
О том, как работает обратный клапан, Вы можете узнать здесь.
Вот фото где смонтирована такая схема:
Регулирующая барашка спрятана под черной крышкой, которая снимается.
На сегодняшний день для водоснабжения существует пока одна распространенная схема для стабилизации температуры.
Собираем схемы, используя трехходовой клапан для отопления.
Для отопления существуют пока только три направления, где такой клапан необходим:
Рассмотрим схему. Трехходовой клапан для теплого пола:
Давайте обозначим сам смесительный блок:
Основная задача смесительного узла, сделать дополнительный контур с отдельным кольцом циркуляции. Поэтому у каждого смесительного блока имеются 4 точки. Два слева (С1, С2) это циркуляция для получение тепла по мере надобности. А два справа (С3, С4) это непосредственное соединение распределительного коллектора для питания отдельных контуров теплого пола. Таким образом, на выходе (С3, С4) имеется постоянная циркуляция теплоносителя. А на входе (С1, С2) происходит поток по мере надобности для поддержания температуры на заданном уровне.
Схема смесительного узла с трехходовым клапаном с функцией термостата:
Стрелками обозначены направления потоков.
У Вас возникнут два вопроса! Зачем нужна линия 2 и зачем нужен перепускной клапан?
По поводу перепускного клапана можно прочитать здесь.
Линия 2, нужна для того, чтобы увеличить расход насоса. Это сделано потому, что у большинства трехходовых клапанов имеются заужения в точке 2, которые создают гидравлическое сопротивления. Тем самым как не крути, а расход насоса будет маленьким, если не поставить линию 2. А если расход насоса будет маленьким, то Вы получите не экономическую систему. Насос будет работать на большую нагрузку, что ведет к дополнительному расходованию электроэнергии. Также Вы не сможете прокачать большое количество контуров (например, 6-8 контуров).
Если Вы найдете трехходовой клапан, имеющий хороший проход в точке 2, то можно не ставить линию 2.
Не бойтесь про линию 1. На линии 1 всегда будет идти поток, даже, если Вы поставите на линию 2, трубу с максимальным диаметром. Например, 32мм. Обязательно проход линии 2 должен быть выполнен из оригинального диаметра, что и подходы к насосу.
При уменьшении потока или расхода на линии 1 до критического, может возникнуть ситуация, когда притока тепла в смесительный узел будет не достаточно. И контура теплого пола могут быть не достаточно нагретыми.
Если такое получается, и полы не могут нагреться, то это происходит по причине, того что маленькая циркуляция между точками С1 и С2. И соответственно тепла приходит не достаточно.
По каким причинам это происходит:
Если Вы подозреваете, что на линии 1 происходит не достаточный поток, то можно, либо заузить линию 2, либо поставить на линию 2, балансировочный клапан.
Балансировочным клапаном, Вы сможете настроить более точнее поток через клапан.
Обычно расход на циркуляции (С1, С2) всегда меньше расхода на циркуляции (С3, С4). Поджимая балансировочный клапан вы увеличиваете расход через линию 1, тем самым увеличивая расход на циркуляции (С1, С2). А также увеличиваете нагрузку на насос. Главное добиться хорошего баланса, между благоприятной нагрузкой на насос и циркуляции между (С1, С2).
Существует и такая схема:
Данная схема позволяет избавиться от балансировочного клапана. Только насос уже стоит за место линии 2. Имейте в виду, что при такой схеме выходной поток из смесительного узла будет равен температуре на вход к теплым полам. То есть точки С2 и С3 будут одинаковыми по температуре. Обратите внимание, что С3 и С4 поменял местами. То есть на данной схеме точка C3 внизу, а точка С4 наверху.
Вы можете, конечно, с экономить на материалах, и сделать теплый пол обычным трехходовым балансировочным клапаном, как на схеме:
К тому же обычные трехходовые балансировочные клапаны имеют хороший проход, что позволяет не использовать дополнительную линию 2.
Но согласитесь, с поддержанием заданной температуры куда надежней для системы теплого пола.
Давайте рассмотрим схему, как подключить другой трехходовой клапан с термостатическим клапаном, у которого есть термоголовка с выносным датчиком.
Выносной датчик прикладывается к подающему трубопроводу точки С3. На данной схеме вход точки 2 можно заглушить, так как она при выносном датчике совсем не играет роли. Данная схема может быть заменена двухходовым термостатическим клапаном:
Существуют, конечно, еще всякие модификации схем, но мы их рассматривать не будем, так как другие схемы, которые я видел, меня не впечатлили особым функционалом в полезности их действия.
Ну ладно пару схем покажу, которые мне не особо нравятся:
Как можно использовать трехходовой клапан с термостатом для одного контура?
К примеру, возьмем ситуацию: У Вас в частном доме имеется одно маленькое место, где Вы хотите сделать теплый водяной пол. Например, это ванная комната. Чтобы не городить сверхтяжелый смесительный узел, вы можете сделать теплый пол всего из одного контура. Вот схема:
Есть некоторые условия! Длинна трубы, не должна превышать 30-40 метров. Все зависит от загруженности вашей системы контурами. Превысив длину трубы, Вы получите слишком большое гидравлическое сопротивление и жидкость в трубе просто будет очень слабо бежать. Трехходовой клапан с термостатом, нужно ставить на обратный остывший трубопровод. По направлению как указано на схеме. Поток идет от точки 1 к точке 3. Точка 2 глушится и остается свободной. Таким образом, получается автоматическая регуляция температуры теплого пола. Остывший термостат пытается открывать поток, тем самым увеличивая расход, а когда приходит горячий поток, то это означает, что труба нагрета и поток прикрывается, тем самым уменьшая расход.
Но, если у вас большая площадь пола, то можно сделать параллельно два одинаковых контура по длине не превышающих 30-40 метров. Очень важно сделать два одинаковых контура по длине, чтобы они имели одинаковое гидравлическое сопротивление. Тогда жидкость по обоим контурам будет протекать равномерно:
Трехходовой клапан для котла.
Ну и напоследок покажу, как соединить котел для того, чтобы на входящий трубопровод котла не входил холодный поток. А для чего это надо? Спросите Вы меня!
И я отвечу! Для того, чтобы не образовывался конденсат на входящем трубопроводе и не было больших перепадов температур, которые способны привести к деформации трубопровода на местах соединения.

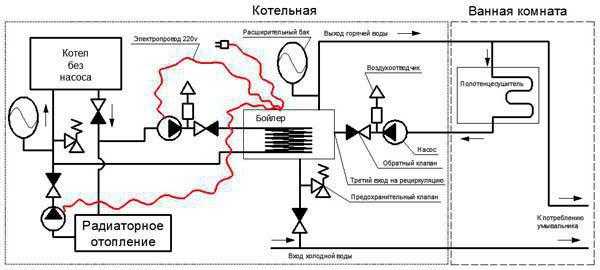

Вот схема:
Обычно по такой схеме подключают твердотопливные котлы, где температура может колебаться от 50 до 90 градусов. По такой схеме выполняется условие, при котором на вход котла не может попасть температура ниже 50 градусов. Это дает маленький перепад температур, при котором меньше возникает конденсата и перегрузки по температурному воздействию.
Конденсат не желателен, так как он разрушает железные трубы. То есть трубы могут зарастать ржавчиной и быстро войти в негодное состояние. Трубы при конденсате быстро ржавеют.
Обычно такую схему ставят на твердотопливные котлы большой мощности от 30кВт.
Да и еще на рынке существуют трехходовые клапаны для больших расходов. Например, существует трехходовой клапан с электроприводом. Обычно в таких клапанах хорошая проходимость и хороший расход.
Подробнее: Трехходовой клапан с электроприводом ESBE
Также, если у вас стоит твердотопливный котел, и имеются пластиковые трубы, то в таких схемах рекомендуется ставить трехходовой клапан, с целью устранить попадания в пластиковые трубы высокой температуры, дабы сберечь трубы от разрушения. Для пластиковых труб температура 85 градусов и выше пагубно действует. Поэтому не рекомендуется превышать 85 градусов. А лучше термостат настроить на 75 градусов.
Вот схема, которая препятствует проходу высокой температуры от котла в систему с пластиковыми трубами:
Про гидрострелку будет описано в других статьях, скажу лишь, что гидрострелка, необходима для разделения потоков при возможности передачи тепла. То есть гидрастрела около себя образует два циркуляционных кольца, которые перемешиваться друг с другом.
Для этой схемы не подойдут клапаны с функцией термостата, так как они имеют очень маленький проход сечения. Имейте ввиду! Может Вы, и найдете клапаны с хорошей проходимостью. Но я так на всякий случай Вас предупреждаю. Чтобы Вы обратили внимание на хороший проход в этих клапанах, чтобы расход в системе отопления был достаточным.
А так, Вы, конечно, сможете найти клапаны с большим расходом. Но обязательно при покупке спрашивайте и изучайте характеристики клапанов по графикам расходов. Чтобы не возникли те самые заужения, которые будут уменьшать расход системы отопления.
О том, как сделать теплые водяные полы можно прочитать здесь.
На этом мы закончим. Надеюсь, данная статья помогла Вам понять принцип работы этих клапанов. А дальше Вы уже сами сможете подбирать клапаны для вашей конкретной цели.
Схема подключения трехходового клапана уже для Вас известна. Подбор трехходового клапана по характеристикам уже ложится на ваши плечи. Я надеюсь, что кто-то и сам сможет производить монтаж трехходового клапана. Так как установка трехходового клапана не таит в себе чудо секретов. Достаточно намотать его на лен или ленту фум и прикрутить к трубопроводу как указано на схемах.
Главное понять физику течений жидкости, а остальное приложится опытом!
schoollremonta.ru
Трехходовой клапан esbe | Продукция ESBE
8-029-815-88-79; 8-0163-40-31-01
ул. Тельмана, 175 г. Барановичи
ул. Казинца, 11А г. Минск
Термостатический смесительный клапан Серия VTC500
Термостатический 3-ходовой клапан ESBE серии VTC500 сконструирован для защиты котла при слишком низкой температуре теплоносителя обратного трубопровода. Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации.
Клапан VTC500 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 150 кВт, используются для запитки накопительных баков. Клапан устанавливается или на обратном трубопроводе к котлу (50°C, 55°C, 60°C, 65°C, 70°C или 75°C) или на запитывающем трубопроводе к накопительному баку (70°C или 75°C). Мы рекомендуем первую опцию, так как это упрощает схему трубопроводов для расширения.
VTC511 внутренняя резьба, PN10
VTC512 внешняя резьба, PN10
| Артикул № | DN | Kvs | Соединение | Темп | Евро/шт. |
|---|---|---|---|---|---|
| 51020100 | 25 | 9 | Rp 1″ | 50°C | 84,00 |
| 51020200 | 55°C | 84,00 | |||
| 51020300 | 60°C | 84.00 | |||
| 51021100 | 65°C | 84.00 | |||
| 51020400 | 70°C | 84,00 | |||
| 51020500 | 75°C | 84,00 | |||
| 51020600 | 32 | 14 | Rp 1 1/4″ | 50°C | 87,00 |
| 51020700 | 55°C | 87,00 | |||
| 51020800 | 60°C | 87,00 | |||
| 51021200 | 65°C | 86,00 | |||
| 51020900 | 70°C | 87,00 | |||
| 51021000 | 75°C | 87,00 |
| Артикул № | DN | Kvs | Соединение | Темп | Евро/шт. |
|---|---|---|---|---|---|
| 51021500 | 25 | 9 | G 1 1/4″ | 50°C | 84,00 |
| 51021600 | 55°C | 84,00 | |||
| 51021700 | 60°C | 84,00 | |||
| 51022500 | 65°C | 84,00 | |||
| 51021800 | 70°C | 84,00 | |||
| 51022000 | 32 | 14 | G 1 1/2″ | 50°C | 87,00 |
| 51022100 | 55°C | 87,00 | |||
| 51022200 | 60°C | 87,00 | |||
| 51022600 | 65°C | 87,00 | |||
| 51022300 | 70°C | 87,00 |
Термостатический смесительный клапан Серия VTC300
Термостатический 3-ходовой клапан ESBE серии VTC300 сконструирован для защиты котла при слишком низкой температуре теплоносителя обратного трубопровода. Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации.
Клапан VTC300 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе мощностью до 30 кВт, используются для запитки накопительных баков. Клапан устанавливается или на обратном трубопроводе к котлу (45°C, 55°C, 60°C, 70°C или 80°C) или на запитывающем трубопроводе к накопительному баку (70°C или 80°C). Мы рекомендуем первый вариант, так как это упрощает схему трубопроводов.
VTC312 внешняя резьба, PN10
VTC311 внутренняя резьба, PN10
| Артикул № | DN | Kvs | Соединение | Темп | Евро/шт. |
|---|---|---|---|---|---|
| 51000800 | 15 | 2.8 | G 3/4″ | 45°C | 72,00 |
| 51000900 | 55°C | 72,00 | |||
| 51001000 | 60°C | 72,00 | |||
| 51001100 | 70°C | 72,00 | |||
| 51001500 | 20 | 3.2 | G 1″ | 45°C | 76,00 |
| 51001600 | 55°C | 76,00 | |||
| 51001700 | 60°C | 76,00 | |||
| 51001800 | 70°C | 76,00 |
| Артикул № | DN | Kvs | Соединение | Темп | Евро/шт. |
|---|---|---|---|---|---|
| 51000100 | 20 | 3.2 | Rp 3/4 | 45°C | 76.00 |
| 51000200 | 55°C | 76.00 | |||
| 51000300 | 60°C | 76.00 | |||
| 51000400 | 70°C | 76.00 |
esbe.gorgaz.by
Общие сведения о смесительных клапанах ESBE – 28 Февраля 2010
Смесительные трехходовые или 4х-ходовые клапаны ESBE, типоразмерами DN 15-150 для отопительных и холодильных систем в строительстве.Трехходовые клапаны ESBE обычно используются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Четырехходовые клапаны ESBE используются, когда требуется высокая температура теплоносителя на возврате в котел.
Применение: 1) Управление (качественное) радиаторными, напольными и другими системами отопления, а также холодильными системами. 2) Переключение или разделение потока (только для 3х-ходовые клапаны). Необходимо убедиться, что номинальное давление, перепад давления и расход были в допустимых пределах. Данная информация дается на каждый клапан. Как выбрать ротационный смесительный клапан Если вам требуется высокая температура обратной воды (обычно для твердотопливных котлов), то желательно выбрать 4х-ходовой клапан. Во всех других случаях предпочтение отдается трехходовым клапанам ESBE.
Как работает трехходовой клапан ESBE: Необходимая температура в системе обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.
Как работает 4х-ходовой клапан ESBE: Данный клапан имеет двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем поступающем к котлу. Это позволяет поднять температуру теплоносителя возвращающегося в котел и снизить риск низкотемпературной коррозии, и тем самым продлить время эксплуатации котла.
Материалы: Клапаны серии 3MG изготавливаются из специального сплава латуни, что позволяет их использовать для систем водоснабжения санитарной горячей водой.Все остальные клапаны ESBE могут использоваться только в системах с водой не содержащей растворенного кислорода. Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией до 50%. При добавлении гликоля меняются вязкость и теплоемкость теплоносителя, что нужно учитывать при подборе клапана. Если процентное содержание гликоля 30-50%, то в этом случае необходимо выбрать следующий клапан с более высоким коэффициентом Kvs. Если содержание гликоля в теплоносителе меньше, то это не оказывает влияния на выбор клапана.
Смесительные клапаны ESBE: 3х и 4х ходовые клапаны серии G
Использование:
Клапаны ESBE серии G — это компактные смесительные клапаны из чугуна, предназначенные для использования в системах отопления и охлаждения. Клапаны снабжены ручкой для ручного управления, но могут управляться и автоматически с помощью электроприводов. Это достаточно легко сделать, если использовать привод серии 60 или серии 90. Клапаны серии G доступны в типоразмерах DN20-50 c внутренней резьбой (по ISO 7/1 Rp). Регулировочная шкала нанесена с двух сторон пластины и может быть перевернута, обеспечивая при этом возможность монтировать клапан в желаемом положении. Рабочий угол = 90°.
Момент силы электроприводов: приведенные ниже значения даны как ориентировочные для стандарной установки. В некоторых случаях для клапана может потребоваться привод с большим моментом силы.
Макс. размер клапана:
DN 25 . . . . . . . . . . . . . . . .3 Нм
DN 50 . . . . . . . . . . . . . . . 5 Нм
Смесительные клапаны ESBE: 3х и 4х ходовые клапаны серии F
Использование:
Клапаны ESBE серии F — это компактные смесительные клапаны из чугуна, предназначенные для использования в системах отопления и охлаждения. Клапаны снабжены ручкой для ручного управления, но могут управляться и автоматически с помощью электроприводов. Это достаточно легко сделать, если использовать привод серии 60 или серии 90. Клапаны серии F доступны в типоразмерах DN20-150 c фланцевым подключением. Регулировочная шкала нанесена с двух сторон пластины и может быть перевернута, обеспечивая при этом возможность монтировать клапан в желаемом положении. Рабочий угол = 90°.
Момент силы электроприводов: Приведенные ниже значения даны как ориенти- ровочные для стандарной установки. В некоторых случаях для клапана может потребоваться привод с большим моментом силы.
Макс. размер клапана
DN 25 . . . . . . . . . . . . . . . 3 Нм
DN 50 . . . . . . . . . . . . . . . . .5 Нм
DN 80 . . . . . . . . . . . . . . . . 10 Нм
DN 150 . . . . . . . . . . . . . . . . 15 Нм
Приводы ESBE серий 60 и 90
Приводы ESBE серии 60 — это компактные электроприводы, предназначенные для управления ротационными смесительными клапанами типоразмера DN15-50. Приводы данной серии реверсивного типа, оснащены концевыми выключателями в крайних положениях и имеют рабочий угол 90°. Смесительный клапан может управляться и в ручную с помощью специальной рукоятки, находящейся в передней части привода. В данной серии доступны приводы с электропитанием как 24В так и 230В (50Гц) переменного напряжения. Приводы поставляются со смонтированным электрокабелем, длиною 1,5метра. Приводы оснащены дополнительным концевым выключателем (кроме версий 1250 10 00 и 1200 06 00), который можно установить в любую позицию. Приводы 1250 01 00 оснащены шаговым двигателем с электропитанием 24В постоянного или переменного напряжения, для управления с помощью дифференциально пропорциональных сигналов и времени открытия клапана. Заводская установка данного привода составляет 0-10В и времени открытия/закрытия 60 секунд. Сняв переднюю крышку привод можно настроить на другие параметры. Приводы (1200 06 00 или 1200 27 00) со встроенным реле применяются, когда для управления подразумевается использовать термостат с контактом включено/выключено.
Приводы ESBE серии 90 — это компактные электроприводы, предназначенные для управления ротационными смесительными клапанами. Приводы данной серии реверсивного типа, оснащены концевыми выключателями в крайних положениях и имеют возможность настройки рабочего угла в диапазоне 30-180°. Для приводов от 1255 01 00 до 1255 03 00 рабочий угол составляет 90° у остальных 180°. Привод дает возможность ручного управления смесительным клапаном, при этом положение отображается на индикаторном диске. В данной серии доступны приводы с электропитанием как 24 В так и 230 В (50Гц) переменного напряжения и различным временем открытия. Поддерживается питание 24 В как переменного так и постоянного тока. Заводская установка для привода 1255 03 00 составляет 0-10В и времени открытия/закрытия 15 секунд, для привода 1255 01 00 составляет 60 секунд, для привода 1255 02 00 составляет 120 секунд. Сняв переднюю крышку привод можно настроить на другие параметры. Приводы (1205 25 00 или 1205 26 00) со встроенным реле применяются, когда для управления подразумевается использовать термостат с контактом включено/выключено.
voda-teplo.moy.su
Империя — Поисковый онлайн видео сервис
Tired of missing premieres at the cinema because of the frenzied rhythm of life? Tired of the fact that on television, the films are being broadcasted at an inconvenient time for you? In your family, often your relatives divide the remote from the TV? The child asks to see cartoons for children, when you are busy, and on the channels there are no good cartoons? And, in the end, Do you just want to relax after a hard day on the sofa in your home clothes for watching an interesting movie or series?
To do this, it is best to always have a favorite site in your bookmarks, which will become your best friend and helper. And how to choose such a site, when there are so many? – you ask. The best choice for you will be imperiya.by
Why our resource? Because it combines many positive features that make it universal, convenient and simple. Here is a list of the main advantages of the resource.
Free access. Many sites ask customers to buy a subscription, than our portal does not deal with, because it believes that people should have free access to the Internet in everything. We do not charge viewers for our viewers!
You do not need any registration and SMS for questionable phone numbers. We do not collect confidential information about our users. Everyone has the right to anonymity on the Internet, which we support.
Excellent video quality. We upload content exclusively in HD format, which certainly can please your favorite users. It is much more pleasant to watch a good movie with a quality picture than with a picture of poor quality.
A huge choice. Here you will find a video for every taste. Even the most inveterate moviegoer will always find what to see from us. For children there are cartoons in good quality, cognitive programs about animals and nature . Men will find interesting channels for themselves about news, sports, cars, as well as about science and technology. And for our beloved women, we picked up a channel about fashion and style, about celebrities, and of course music videos. Having arranged an evening with your family, or with friends, you can pick up a merry family comedy. A loving couple to luxuriate in watching a love melodrama. After a day of work, a thrilling series or a detective helps to relax. Movies in HD format of the new time and past years are presented to absolutely any taste and can satisfy the needs of any viewer.
Ability to download video. Absolutely any material on the site can be downloaded to your computer or USB flash drive. If suddenly you are going to a dacha with a laptop where there is no internet, or you want to watch a movie on a big screen of the TV, you can always download in advance, and then look at the right time. In this case, you do not have to wait for your turn to download the video, as it happens on torrents or other similar sites.
Security. We monitor the cleanliness of the content, every file is checked before uploading. Therefore, there are no viruses and spyware on our site, and we carefully monitor this.
New. We regularly update and add new animations, serials, TV shows, music videos, news, reviews, animated series, etc. to the portal. and all this you can see for free, without registration and SMS. We are trying for you, for our favorite visitors.
Online browsing. On our site, it is not necessary to first download a movie to view it, simply turn it on and enjoy it. Thanks to the professional setup, there will be no braking, and nothing can stop you from watching an interesting movie.
Bookmark. On the site you can click a button with an asterisk to poison the video in the bookmarks and return to it later. Everyone, for certain, happened that he saw on the site an interesting video that you want to see, but right now there is no possibility. This button will help you with this and, having freed yourself, you can easily see what you like.
User-friendly interface. Finding the right video will not take you long, as the site is best adapted to users, and everything is intuitively understandable. Even a child will be able to understand and include for himself a cartoon or some program about animals, nature.
Cinema as art appeared relatively recently, but already managed to closely intertwine with our lives. A lot of people because of the haste of our time for years did not go to the theater, to the gallery or museums. However, it is difficult to imagine a person who did not watch the series or the film for at least a month. Cinema is a synthesis of theater, music, fine arts and literature. Thus, it gives even the most busy person, who does not have time to go to theaters and galleries, to be closer to art and to improve spiritually.
The cinema also occupied the sphere of public entertainment. Watch comedies, fighters, westerns, etc. perfectly fits into any some evening with my family. Horrors perfectly tickle the nerves of even the most fearless person. Cartoons adore children, and some can be viewed by the whole family. Cognitive videos help to expand knowledge, look at the world wider and satisfy your own natural curiosity.
A man in the twenty-first century can no longer imagine his life without the technology of the future, it seems that in the future, machines, robots and technics can replace a person, or rather perform many automatic works, so everyone wants to see what technologies will be in the future. On imperiya.by you do not need to postpone the scan, just add the video to the bookmarks and at any time you can return to it and have a great time watching the quality video.
Do not deny yourself the pleasure, start watching right now! Meet the updates, with new items, choose what you would like to see later. Pleasure yourself and your family with interesting films in good quality!
imperiya.by
Трехходовой клапан esbe cw602n. Обзор моделей трехходовых смесительных клапанов Esbe
Достаточно большой популярностью сегодня пользуется продукция компании Esbe. не является исключением. Он представляет собой один из множества элементов, которые входят в систему жизнеобеспечения домов жилого назначения.
Необходимость использования
Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.
Конструктивные особенности

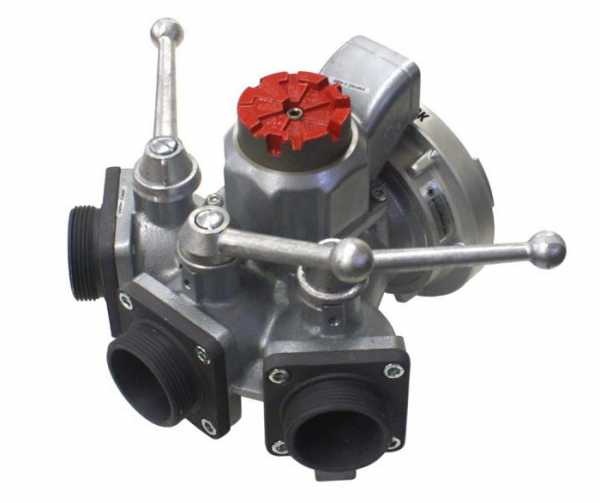

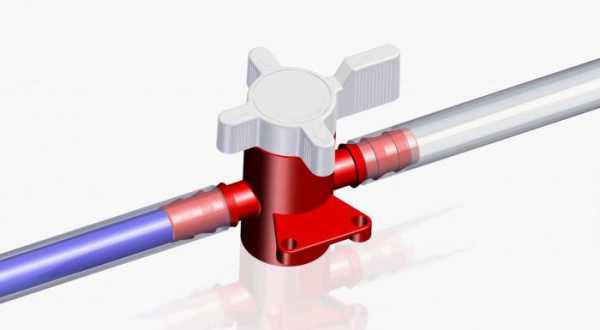

В широком ассортименте сегодня можно найти продукцию компании Esbe. Клапан трехходовой не является исключением. Этот элемент обладает регулирующей составляющей, в качестве которой выступает шар или шток. Последний передвигается вертикально, а вот что касается шара, то его движение происходит вокруг своей оси. По той причине, что движения регулирующего элемента не позволяют перекрыть поток жидкости, происходит распределение и смешивания. Самые обычные и простые модели представляют собой краны.
Основной плюс
В качестве главного их преимущества выступает низкая стоимость и простота. Однако если вам необходима регулировка трехходового клапана Esbe, то стоит исключить приобретение простых устройств, так как они обладают главным недостатком, выраженным в отсутствие возможности производить стабилизацию температурного режима на выходе.
Проведение монтажных работ
Почти все описываемые клапаны, которые представлены на рынке, подключаются на основе одной схемы. Наиболее часто краны-смесители используются в системах водоснабжения. В качестве главной их цели выступает снижение риска возникновения обратного потока. Между потоками холодной и горячей воды неизбежно будет возникать перепад давления. Он может стать причиной возникновения обратного потока. Если же вы установите клапан, то с такой проблемой не столкнетесь. Если речь идет о системе отопления, то подобные устройства используются исключительно в трех направлениях, а именно для стабилизации температурного режима потока теплоносителя во входящем трубопроводе котельного оборудования, для снижения подачи воды с высокой температурой от обогревательного устройства на трубопровод, а также в условиях смесительных узлов систем по типу теплый пол.
Подключение в смесительном узле
Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее Последний вариант считается более продуктивным, так как позволяет настроить поток.
Альтернативный вариант проведения монтажных работ
Монтаж трехходового клапана Esbe может быть произведен и по другой методике. Она не предполагает использования балансировочного крана. Насос подключается ко второй линии, в конечном итоге температура выходного и входного потоков уравнивается. Кран с термостатом находится в системах с одним контуром. Максимально простой п
remkolor.ru
Клапан esbe чертеж положение рукоятки. Обзор моделей трехходовых смесительных клапанов Esbe
Клапан VRG131 – представляет собой трёхходовой смесительный клапан, предназначенный для работы в горячем водоснабжении. Он изготовлен из специального латунного сплава, который обеспечивает длительное использование без какого-либо дополнительного вмешательства по вопросам ремонта. Если же всё-таки произошли какие-либо несущественные неполадки, то в комплекте имеются дополнительные детали для основных компонентов. Если же система находится под давлением, и нужно уплотнить вал, то нет необходимости в сливе системы или же демонтажа клапана. Нужно просто установить дополнительную прокладку.
Установка и разборка клапана очень проста и не вызывает никаких трудностей. Это связано с тем, что сама по себе конструкция узкая и компактная, поэтому существует лёгкий доступ различного инструмента.
Все модели EBSE имеют ограничительную рукоятку, которая позволяет клапану принимать различные положения при монтаже. Клапан регулирующий esbe модели 131 имеет автоматическое управление с максимально точной установкой, но если Вы не приветствуете автоматическую установку, то модели 3-х ходовой клапан esbe VRG131 производятся также и с ручной установкой. При этом точность установки с электроприводами EBSE не ухудшится. Небольшой совет: для выполнения более сложных функций используйте контроллеры серии 90.
Клапан ESBE VRG131 характеризуется низкой утечкой и длительным использованием. Температура рабочей среды варьируется от – 10 до + 110 градусов. Рабочее давление – PN10.
Существует несколько типов клапанов VRG 131. Они отличаются всего лишь некоторыми основными показателями, такими как напряжение, соединение и вес. Чем больше цифра стоит в конце наименования модели, тем больше каждый показатель. Минимальные значения: напряжение – 2,5кВ, соединение – 15 мм, вес – 0,43 кг, а максимальные – 40кВ, 50мм, 2,05 кг соответственно.
С этим клапаном применяются следующие приводы esbe:
| Технические характеристики esbe vrg131 | |
|---|---|
| Класс давления | PN 10 |
| Температура теплоносителя | max. (постоянно)+110 С max. (временно)+130 С min. -10 C |
| Крутящий момент (при номинальном давлении) | |
| Утечка через закрытый клапан, % от потока | смесительный отводной |
| Рабочее давление | 1 МПа (10 бар) |
| Макс. дифференциальное подение давления | смесительный 100 кПа (1 бар) отводной 200 кПа (2 бар) |
| Давление блокировки | 200 кПа (2 бар) |
| Диапазон регулирования, Kv/Kv мин, А-АВ | 100 |
| Дифференциальное давление | 100 кПа (1 бар) |
| Корпус клапана и золотник | Латунь DZR, CW 602N |
| Шток и втулка | PPS композит |
| Уплотнительные прокладки | EPDM |
| Подсоединения | внутренняя резьба, ISO 7/1 наружная резьба, ISO 228/1 |
Номенклатура и технические характеристики:
| Артикул № | DN | Kvs | Присоед-ие | Mass, кг | Замена |
|---|---|---|---|---|---|
| 11600100 | esbe vrg 131-15 | 0.4 | Rp 1/2 | 0.40 | |
| 11600200 | 15 | 0.63 | Rp 1/2 | 0.40 | 3 MG 15-0.6 |
| 11600300 | 15 | 1 | Rp 1/2 | 0.40 | 3 MG 15-1.0 |
| 11600400 | 15 | 1.6 | Rp 1/2 | 0.40 | 3 MG 15-1.6 |
| 11600500 | 15 | 2.5 | Rp 1/2 | 0.40 | 3 MG 15-2.5 |
| 11600600 | 15 | 4 | Rp 1/2 | 0.40 | |
| 11600700 | esbe vrg 131-20 | 2.5 | Rp 3/4 | 0.43 | |
| 11600800 | 20 | 4 | Rp 3/4 | 0.43 | 3 MG 20-4 |
| 11600900 | 20 | 6.3 | Rp 3/4 | 0.43 | 3 MG 20-6.3 |
| 11601000 | esbe vrg 131-25 | 6.3 | Rp 1 | 0.70 | 3 MG 25-8 |
| 11601100 | 25 | 10 | Rp 1 | 0.70 | 3 MG 25-12 |
| 11601200 | esbe vrg 131-32 | 16 | Rp 1 1/4 | 0.95 | 3 MG 32-18 |
| 11603400 | esbe vrg 131-40 | 25 | Rp 1 1/2 | 1.68 | 3 G 40-28 |
| 11603600 | esbe vrg 131-50 | 40 | Rp 2 | 2.30 | 3 G 50-44 |
Достаточно большой популярностью сегодня пользуется продукция компании Esbe. не является исключением. Он представляет собой один из множества элементов, которые входят в систему жизнеобеспечения домов жилого назначения.
Необходимость использования
Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.
Конструктивные особенности
В шир
remkolor.ru
