СНиП 3.03.01-87. Несущие и ограждающие конструкции. Бетонные работы


Выполнение строительных мероприятий по возведению любых объектов неразрывно связано с производством бетонных работ. Они осуществляются при заливке стяжки, возведении фундаментов, сооружении отмостки, строительстве монолитных конструкций. Согласно положениям действующего СНиП бетонные работы выполняются определенными марками бетона в соответствии с утвержденным алгоритмом. Это гарантирует прочность и устойчивость возводимых конструкций, а также длительный ресурс эксплуатации. Ознакомимся более детально с основными положениями строительных норм.

СНиП на бетонные работы – главные положения и структура стандарта

Строительные нормы и правила, утвержденные в 1987 году и зарегистрированные под номером 3.03.01, являются главным нормативным документом, который регламентирует требования к производству бетонных работ. Например, согласно документу, бетонирование должно осуществляться из предварительно просеянных компонентов, которые дозируются по весу. Правила обязывают вводить компоненты в раствор в строгом порядке и смешивать на протяжении определенного времени.

Общая структура правил довольно объемная и освещает комплекс вопросов:

  • требования к материалам, применяемым для растворов;
  • рекомендации по дозированию компонентов при смешивании;
  • методы укладки бетона на различные виды оснований;
  • особенности защиты поверхности и ухода за твердеющим бетоном;
  • методику испытаний затвердевшего массива на этапе приемки;
  • специфику бетонирования при различной температуре;
  • требования по армированию бетона и сооружению опалубки;
  • способы контроля качества конструкций на основе бетона.

При возведении любого строительного объекта не обойтись без выполнения бетонных работ

При разработке проекта производства работ в нем отражаются все виды мероприятий, которые должны проводиться в соответствии с требованиями строительных норм. Отклонения от регламентированных правилами положений снижают качество бетонных мероприятий, отражаются на безопасности конструкций и долговечности. Рассмотрим основные положения главных разделов нормативного документа.

Требования СНиП по бетонным работам – приготовление растворов

Для подготовки качественного состава согласно строительным нормам применяются различные виды растворов, заполнители которых имеют определенную крупность и предварительно очищены от примесей.

Обязательно соблюдать следующие требования:

  • дозировку ингредиентов осуществлять путем взвешивания;
  • пропорции компонентов корректировать для разных партий цемента;
  • вносить, при необходимости, изменения в рецептуру при выполнении замеса;
  • придерживаться рекомендуемой очередности загрузки компонентов;
  • доставлять на строительную площадку готовый бетон специальным транспортом.

Важно соблюдать следующий порядок загрузки компонентов в бетоносмеситель:

  • в начале замеса заливать необходимый объем воды и добавлять песок;
  • затем вводить в работающий смеситель измельченный наполнитель и цемент.

Перемешивать ингредиенты следует до равномерного состояния. Запрещается разбавлять готовый раствор водой для повышения подвижности смеси.

Марка и тип цемента и наполнителя, применяемые для приготовления раствора, определяют назначение и область его применения

Как осуществляется укладка бетонной смеси СНиП 3.03.01

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 76 ( 4.04 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 897 ( 47.69 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 849 ( 45.14 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 59 ( 3.14 % )

Назад

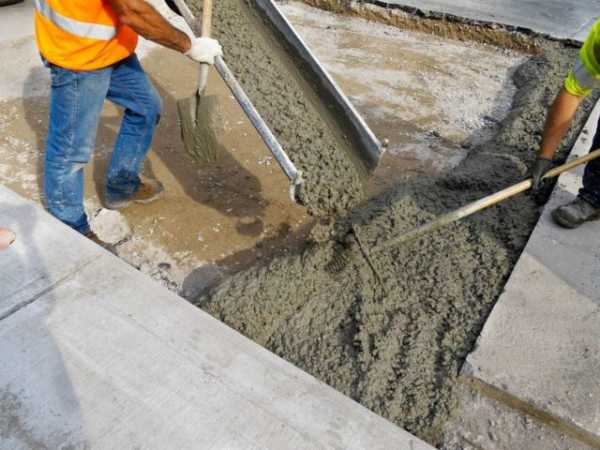

Для обеспечения требуемых прочностных свойств монолита должна правильно осуществляться укладка бетона. СНиП содержит требования по подготовке основы. Это может быть приямок для фундамента или обычная площадка. Необходимо очистить участок от строительного мусора, остатков цемента, грязи, а также торчащих корней деревьев и растительности.

Как на подготовленное основание осуществлять бетонирование, СНиП также содержит рекомендации.

Важно соблюдать следующие моменты:

  • укладывать раствор горизонтальным слоем, имеющим равную толщину;
  • не допускать разрывов при заливке бетонной смеси;
  • уплотнять массив, не опирая виброинструмента на арматурный каркас;
  • обеспечить неподвижность опалубки при трамбовке раствора;
  • укладывать следующий слой бетона до начала твердения предыдущего;
  • соблюдать расстояние 5–7 см от плоскости раствора до верха опалубки;
  • выполнять на поверхности рабочие швы согласно требованиям проекта.

При заливке должна соблюдаться высота сбрасывания раствора в опалубку, а также толщина каждого из заливаемых слоев.

Какие производятся по СНиП бетонные работы в строительстве

Строительные нормы классифицируют выполнение бетонных работ. Основные виды:

  • приготовление раствора;
  • заливка бетона;
  • уплотнение массива;
  • возведение фундамента;
  • строительство стен;
  • сооружение колон;
  • бетонирование стяжки;
  • уход за твердеющим материалом.

Каждый вид работ, согласно СНиП, имеет ряд особенностей

К дополнительным видам строительных мероприятий, связанных с бетонированием, относятся:

  • сооружение опалубки;
  • изготовление арматурных каркасов.

В зависимости от температуры окружающей среды, при которой выполняются работы, они делятся на следующие виды:

  • зимние, осуществляемые при температуре ниже нуля градусов Цельсия;
  • весенне-осенние, которые выполняются при нормальной температуре;
  • летние, производимые в жаркое время при температуре выше 25 °С.

Уход за бетоном определяется температурными условиями, при которых производилось бетонирование.

Как контролируется производство бетонных работ (СНиП 3.03.01)

На всех этапах выполнения бетонных работ осуществляются мероприятия по контролю. Проверяются следующие моменты:

  • соответствие рецептуры;
  • время смешивания раствора;
  • пластичность и удельный вес смеси;
  • качество монтажа опалубки;
  • прочность сварки арматурных каркасов;
  • правильность установки арматуры;
  • чистота поверхности опалубки;
  • высота сброса смеси;
  • качество виброуплотнения.

Выполнение мероприятий по контролю обеспечивает качество бетонирования.

Все необходимые требования, связанные с производством бетонных работ, указаны в строительных нормах. Важно тщательно изучить этот нормативный документ, чтобы обеспечить прочность и долговечность бетонных конструкций.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Бетонные работы при отрицательных температурах

Сайт строителя

Выдержки из СНиП имеющие отношение к бетонным работам в зимнее время: транспортировка, укладка бетонной смеси, как заливать бетон зимой при отрицательных температурах.

СНиП. ПРОИЗВОДСТВО БЕТОННЫХ РАБОТ ПРИ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУРАХ ВОЗДУХА

2.53. Настоящие правила выполняются в период производства бетонных работ при ожидаемой среднесуточной температуре наружного воздуха ниже 5 °С и минимальной суточной температуре ниже 0 °С.

2.54. Приготовление бетонной смеси следует производить в обогреваемых бетоносмесительных установках, применяя подогретую воду, оттаянные или подогретые заполнители, обеспечивающие получение бетонной смеси с температурой не ниже требуемой по расчету. Допускается применение неотогретых сухих заполнителей, не содержащих наледи на зернах и смерзшихся комьев. При этом продолжительность перемешивания бетонной смеси должна быть увеличена не менее чем на 25 % по сравнению с летними условиями.

2.55. Способы и средства транспортирования должны обеспечивать предотвращение снижения температуры бетонной смеси ниже требуемой по расчету.

2.56. Состояние основания, на которое укладывается бетонная смесь, а также температура основания и способ укладки должны исключать возможность замерзания смеси в зоне контакта с основанием. При выдерживании бетона в конструкции методом термоса, при предварительном разогреве бетонной смеси, а также при применении бетона с противоморозными добавками допускается укладывать смесь на неотогретое непучинистое основание или старый бетон, если по расчету в зоне контакта на протяжении расчетного периода выдерживания бетона не произойдет его замерзания.

При температуре воздуха ниже минус 10 °С бетонирование густоармированных конструкций с арматурой диаметром больше 24 мм, арматурой из жестких прокатных профилей или с крупными металлическими закладными частями следует выполнять с предварительным отогревом металла до положительной температуры или местным вибрированием смеси в приарматурной и опалубочной зонах, за исключением случаев укладки предварительно разогретых бетонных смесей (при температуре смеси выше 45 °С). Продолжительность вибрирования бетонной смеси должна быть увеличена не менее чем на 25 % по сравнению с летними условиями.

2.57. При бетонировании элементов каркасных и рамных конструкций в сооружениях с жестким сопряжением узлов (опор) необходимость устройства разрывов в пролетах в зависимости от температуры тепловой обработки, с учетом возникающих температурных напряжении, следует согласовывать с проектной организацией. Неопалубленные поверхности конструкций следует укрывать паро- и теплоизоляционными материалами непосредственно по окончании бетонирования.

Выпуски арматуры забетонированных конструкций должны быть укрыты или утеплены на высоту (длину) не менее чем 0,5 м.

2.58. Перед укладкой бетонной (растворной) смеси поверхности полостей стыков сборных железобетонных элементов должны быть очищены от снега и наледи.

2.59. Бетонирование конструкций на вечномерзлых грунтах следует производить в соответствии со СНиП II-18-76.

Ускорение твердения бетона при бетонировании монолитных буронабивных свай и замоноличивании буроопускных следует достигать путем введения в бетонную смесь комплексных противоморозных добавок, не снижающих прочность смерзания бетона с вечномерзлым грунтом.

2.60. Выбор способа выдерживания бетона при зимнем бетонировании монолитных конструкций следует производить в соответствии с рекомендуемым приложением 9.

2.61. Контроль прочности бетона следует осуществлять, как правило, испытанием образцов, изготовленных у места укладки бетонной смеси. Образцы, хранящиеся на морозе, перед испытанием надлежит выдерживать 2-4 ч при температуре 15-20 °С.

Допускается контроль прочности производить по температуре бетона в процессе его выдерживания.

2.62. Требования к производству работ при отрицательных температурах воздуха установлены в таблице. 6

6. Требования к производству бетонных работ при отрицательных температурах.
ПараметрВеличина параметраКонтроль (метод, объем, вид регистрации)
Заливать бетон при отрицательных температурах.
1. Прочность бетона монолитных и сборно-монолитных конструкций к моменту замерзания: Измерительный по ГОСТ 18105-86, журнал работ
для бетона без противоморозных добавок:
конструкций, эксплуатирующихся внутри зданий, фундаментов под оборудование, не подвергающихся динамическим воздействиям, подземных конструкцийНе менее 5 МПа
конструкций, подвергающихся атмосферным воздействиям в процессе эксплуатации, для класса:Не менее, % проектной прочности:
В7,5-В1050
В12,5-В2540
В30 и выше30
конструкций, подвергающихся по окончании выдерживания переменному замораживанию и оттаиванию в водонасыщенном состоянии или расположенных в зоне сезонного оттаивания вечномерзлых грунтовпри условии введения в бетон воздухововлекающих или газообразующих ПАВ70
в преднапряженных конструкциях80
для бетона с противоморозными добавкамиК моменту охлаждения бетона до температуры, на которую рассчитано количество добавок, не менее 20 % проектной прочности
2. Загружение конструкций расчетной нагрузкой допускается после достижения бетоном прочностиНе менее 100 % проектной-
3. Температура воды и бетонной смеси на выходе из смесителя, приготовленной: Измерительный, 2 раза в смену, журнал работ
на портландцементе, шлакопортландцементе, пуццолановом портландцементе марок ниже М600Воды не более 70 °С, смеси не более 35 °С
на быстротвердеющем портландцементе и портландцементе марки М600 и вышеВоды не более 60°С,смеси не более 30 °С
на глиноземистом портландцементеВоды не более 40 С, смеси не более 25 °С
Температура бетонной смеси, уложенной в опалубку, к началу выдерживания или термообработки: Измерительный, в местах, определенных ППР, журнал работ
при методе термосаУстанавливается расчетом, но не ниже 5°С
с противоморозными добавкамиНе менее чем на 5 С выше температуры замерзания раствора затворения
при тепловой обработкеНе ниже 0 °С
5. Температура в процессе выдерживания и тепловой обработки для бетона на:Определяется расчетом, но не выше, °С:При термообработке - через каждые 2 ч в период подъема температуры или в первые сутки. В последующие трое суток и без термообработки - не реже 2 раз в смену. В остальное время выдерживания - один раз в сутки
портландцементе80
шлакопортландцементе90
6. Скорость подъема температуры при тепловой обработке бетона: Измерительный, через каждые 2 ч, журнал работ
для конструкций с модулем поверхности:Не более, °С/ч:
до 45
от 5 до 1010
св. 1015
для стыков20
7. Скорость остывания бетона по окончании тепловой обработки для конструкций с модулем поверхности: Измерительный, журнал работ
до 4Определяется расчетом
от 5 до 10Не более 5°С/ч
св. 10Не более 10°С/ч
8. Разность температур наружных слоев бетона и воздуха при распалубке с коэффициентом армирования до 1 %, до 3 % и более 3 % должна быть соответственно для конструкций с модулем поверхности: То же
от 2 до 5Не более 20, 30, 40 °С
св. 5Не более 30, 40, 50 °С

Источник: СНиП 3.03.01-87

stroyremkom.ru

существующие виды, требования к качеству и материалам согласно СНиП

При возведении любого строительного объекта не обойтись без выполнения бетонных работ, будь то устройство стяжки, отмостки или заливка фундамента. Данный вид работ заключается в укладывании бетонной массы — искусственного строительного материала, получаемого из смеси цемента, наполнителя и воды. Марка и тип цемента и наполнителя, применяемые для приготовления раствора, определяют назначение и область его применения. К примеру, смеси, изготовленные на основе пуццоланового портландцемента, применяются при возведении конструкций, эксплуатация которых проходит в условиях повышенной влажности.

Типы бетона и виды работ по его укладке

По свойствам бетон можно подразделить на:

  • напрягающий — бетон, в состав которого входит расширяющийся цемент или добавка, обеспечивающие в процессе затвердевания расширение бетона;
  • быстротвердеющий бетон набирает прочность за короткий промежуток времени;
  • высокофункциональный бетон;
  • декоративный бетон получается путем окрашивания, текстурирования, полировки, гравировки, тиснения и другими способами для достижения определенных эстетических свойств;
  • дренирующий бетон, в состав которого входит только крупный заполнитель (содержание мелкого минимизировано или отсутствует совсем).

Также бетон по сочетанию признаков можно классифицировать на: тяжелый, мелкозернистый, легкие, ячеистый, силикатный, жаростойкий и химически стойкий.

При возведении бетонных и железобетонных конструкций выполняется ряд взаимосвязанных процессов согласно СНиП:

  • работы по изготовлению и установки опалубки, распалубки;
  • арматурные работы, которые заключаются в изготовлении и установке арматурных конструкций в положение, заданное проектом;
  • бетонные работы, включающие приготовление бетонной смеси, ее транспортирование (в случае приготовления смеси не по месту проведения работ), подачу раствора к месту укладки, непосредственно укладку бетона и его уплотнение, а также выдерживание и уход за бетоном в период его твердения.

Каждый вид работ, согласно СНиП, имеет ряд особенностей. Например, транспортирование готовой бетонной смеси должно предусматривать мероприятия по защите бетона от воздействия атмосферных осадков и солнечных лучей, расслаивания, а в зимнее время также от замерзания. А приготовление смеси бетона определенной марки должно вестись с четким соблюдением технологии, обеспечивающей удобоукладываемость.

Укладка бетонной смеси производится горизонтальными слоями по всей площади бетонируемого участка. При этом все слои должны иметь одинаковую толщину, а работы ведутся непрерывно в одном направлении с тщательным уплотнением.

В случаях непригодности или неэкономичности применения обычных методов бетонирования, применяются специальные: литье, раздельное бетонирование, подводное бетонирование, бетонирование в условиях низких температур или жаркого климата.

При укладке смеси литьем в бетон добавляются суперпластификаторы — добавки на основе нафталинсульфокислоты или меламиновой смолы, повышающие подвижность смеси. При производстве работ с применением этого метода нет необходимости распределения и виброуплотнения смеси, что позволяет снизить расход цемента.

При раздельном бетонировании в опалубку сначала укладывается крупный заполнитель, а затем цементно-песчаный раствор, заполняющий все пустоты. Такой способ применяется при бетонировании в условиях обилия грунтовых вод.

Подводное бетонирование применяется при строительных, ремонтных и восстановительных работах подводных частей сооружений. Существуют следующие способы бетонирования: с помощью вертикально перемещающейся трубы, укладкой в мешках, методом восходящего раствора, укладкой бункерами.

При строительстве в зимнее время необходимо создать такой режим, чтобы к моменту замерзания бетона он приобрел критическую прочность. Такие работы выполняются безобогревными способами и с применением искусственного обогрева. К первому виду относятся метод термоса и добавление противоморозных добавок. Искусственный обогрев включает электротермообработку бетона, обогрев горячим воздухом, паром, применение греющей опалубки или тепляков.

Виды бетонных работ

Существующие виды бетонных работ

Требования к качеству выполнения бетонирования

К законченным железобетонным и бетонным конструкциям всех типов предъявляются следующие требования согласно СНиП:

  • безопасность эксплуатации;
  • эксплуатационная пригодность;
  • долговечность;
  • дополнительные требования, указанные в проектной документации.

От качества материалов, которые используются, и соблюдения технологического регламента на всех этапах строительства, зависит качество законченной конструкции. Для того чтобы требования СНиП были удовлетворены, осуществляется контроль на всех стадиях бетонирования:

  • приемка/хранение стройматериалов;
  • выполнение и установка арматурных конструкций;
  • изготовление и установка опалубки;
  • подготовительные мероприятия основания и опалубочных поверхностей к бетонированию;
  • процесс приготовления и транспортирования бетонной смеси;
  • работы по укладке и уплотнению раствора, а также уход за ним во время затвердевания.

Во время приготовления смеси бетона проверяется точность дозировки компонентов, длительность процесса смешивания, а также плотность и пластичность смеси. Во время транспортировки смесь не должна расслаиваться, схватываться и терять подвижность.

На стадии армирования, помимо качества арматурных стержней, проверяется качество сварочных соединений и правильность укладки арматуры в конструкции. В устройстве опалубки особого внимания требуют правильность ее монтажа, плотность стыковых соединений, а также расположение опалубки относительно арматурной конструкции.

Перед непосредственной укладкой раствора обязательно проверяется качество смазки и чистота опалубочных поверхностей, в процессе укладки строго соблюдается высота, с которой сбрасывается смесь, длительность и равномерность уплотнения. Наличие пустот и расслоение категорически недопустимы.

Особых мер контроля требуют бетонные работы, выполняемые в зимний период. При их производстве проверяется отсутствие льда при подаче в бетоносмеситель необогреваемых заполнителей, температура подаваемой воды, концентрация солей и температура раствора на выходе из мешалки.

Документы, регламентирующие бетонные работы

Основными документами, регламентирующими выполнение бетонных работ, являются строительные нормы и правила (СНиП), определяющие перечень и требования к применяемым материалам, последовательность выполнения бетонных работ и требования к ним.

Так, согласно СНиП 3.03.01−87, для приготовления бетонной смеси запрещается применение природной смеси гравия и песка, не рассеянного на фракции. Для гарантии приготовления раствора высокого качества дозирование компонентов выполняется по массе, а не по объему. В СНиПе бетонных работ четко определен порядок закладки составляющих для приготовления различных видов растворов и продолжительность их смешивания.

Документ СНиП также регламентирует применение различных видов бетона (жаростойкого, щелочно- и кислотостойкого, т. д.) и способы его укладки, включая ведение работ в условиях высоких и отрицательных температур, а также методы транспортировки, контроля, приемки и требования к готовым бетонным конструкциям.

Все мероприятия по выполнению бетонных работ должны быть отражены в проекте производства работ (ППР).

Несоблюдение регламентированных норм и требований СНиП, предъявляемых к качеству материалов и выполнению работ, а также отступление от проекта приводит к ухудшению качества выполненных работ и, соответственно, безопасности и продолжительности эксплуатации бетонных конструкций.

plita.guru

Сборник 6 «Бетонные и железобетонные конструкции монолитные»

1.6. В нормах приведены усредненные марки электродов.

1.7. Затраты на установку металлоконструкций и стальных сердечников, применяемых в качестве жесткой арматуры, следует определять по соответствующим нормам Сборника 9 "Металлические конструкции".

1.8. В нормах учтено возведение конструкций на высоте (глубине) до 15 м от поверхности земли (за исключением конструкций специальных сооружений). При определении затрат на производство работ на отметках выше (ниже) 15 м от поверхности земли заработную плату и затраты труда следует корректировать коэффициентами, приведенными в Технической части (разд. 3, п.п. 3.1-3.4).

Нормы на возведение конструкций специальных сооружений (градирен, силосов, элеваторов, шахтных копров и атомных станций) не подлежат корректировке.

1.9. Затраты на устройство ростверков следует определять по соответствующим нормам табл. 1 и 3 на устройство аналогичных фундаментов, например, ростверков на одиночных сваях или кустах свай под отдельные колонны - по нормам на фундаменты соответствующего объема под колонны; ростверков в виде плит по свайному полю - по нормам на фундаментные плиты, ростверков в виде лент по рядам свай - по нормам на ленточные фундаменты и т. д.

1.10. Затраты на установку анкерных болтов и закладных изделий для крепления строительных конструкций следует определять по табл. 9.

Затраты на установку анкерных болтов и закладных изделий для крепления оборудования следует определять в соответствии с Указаниями по применению расценок на монтаж оборудования.

1.11. Нормы на устройство емкостных сооружений водопровода и канализации следует применять также и при определении затрат на аналогичные по техническим требованиям и условиям сооружения (резервуары для нефтепродуктов и т.п.).

1.12. Приведенные в § 15 нормы на приготовление бетонов и растворов в построечных условиях допускается применять в исключительных случаях при удалении строительной площадки от бетонных заводов (бетонорастворных узлов) на расстояния, не допускающие транспортирования бетонов и растворов.

2. Правила исчисления объемов работ

2.1. Объем железобетонных и бетонных фундаментов под здания, сооружения и оборудование должен исчисляться за вычетом объемов стаканов, ниш, проемов, колодцев и других элементов, не заполняемых бетоном (за исключением гнезд сечением до 150х150 мм для установки анкерных болтов).

2.2. Объем подколенников следует определять, считая от верхнего уступа фундаментов.

2.3. Объем колонн следует определять по их сечению, умноженному на высоту. При этом высота колонн принимается от верха фундамента (подколонника): а) при ребристых перекрытиях - до низа плит; б) при безбалочных перекрытиях - до низа капителей (вутов).

При наличии консолей их объем включается в объем колонн.

2.4. Объем балок следует определять по их сечению, умноженному на длину, при этом:

а) длина балок, опирающихся на колонны или прогоны, принимается равной расстоянию между внутренними гранями колонн или прогонов; длина балок, опирающихся на стены, определяется с учетом длины опорных частей, входящих в стены;

б) сечение балок принимается: при отдельных балках - по полному сечению, а при балках с монолитными плитами - без толщины плиты. Объем вутов включается в объем балок.

2.5. Объем плит следует определять с учетом опорных частей, входящих в стены. При наличии в безбалочных перекрытиях вутов объем их включается в объем плит.

2.6. Объем ребристых перекрытий следует определять по суммарному объему балок и плит, а безбалочных перекрытий - по объему плит и капителей.

Объем стен и перегородок следует определять за вычетом проемов по наружному обводу коробок, объем бункеров - как сумму объемов стенок бункеров в примыкающих к ним поддерживающих балок.

2.7. Объем бетона конструкций, для которых применяются нормы с жесткой арматурой, следует определять за вычетом объемов, занимаемых жесткой арматурой (стальными сердечниками), а при замкнутых сечениях - также с учетом объемов, не заполняемых бетоном.

Объем жесткой арматуры следует исчислять делением массы металла, т, на плотность (7,85 т/м3).

2.8. Массу арматуры, устанавливаемой в конструкциях атомных электростанций, следует принимать по проектным данным без учета монтажной арматуры, предусмотренной в нормах табл. 34.

3. Коэффициенты к сметным нормам

files.stroyinf.ru

Допускаемые отклонения для монолитных бетонных и железобетонных конструкций и сооружений - Производство и приемка строительно-монтажных работ

Отклонения в размерах и положении выполненных монолитных бетонных и железобетонных конструкций и сооружений от проектных не должны превышать допускаемых отклонений, указанных в таблице ниже.

Допускаемые отклонения для монолитных бетонных и железобетонных конструкций и сооружений

Отклонения Величина допускаемых отклонений, мм
Отклонения плоскостей и линий их пересечения от вертикали или от проектного наклона на всю высоту конструкции:
для фундаментов 20
для стен, возведенных в неподвижной опалубке, и для колонн, поддерживающих монолитные перекрытия 15
для колонн каркаса, связанных подкрановыми и обвязочными балками 10
для сооружений, возведенных в скользящей опалубке 1/500 высоты сооружения, но не более 100 мм
для зданий, возведенных в скользящей опалубке 1/1000 высоты здания, но не более 50 мм
Отклонения горизонтальных плоскостей от горизонтали:
на 1 м плоскости в любом направлении 5
на всю плоскость выверяемого участка 20
Местные отклонения верхней поверхности бетона от проектной при проверке конструкций рейкой длиной 2 му кроме опорных поверхностей 8
Отклонения в длине или пролете элементов ±20
Отклонения в размерах поперечного сечения элементов ±8
Отклонения в отметках поверхностей и закладных частей, служащих опорами для металлических или сборных железобетонных колонн и других сборных элементов ±5
Отклонения от проектных размеров в отдельных местах при устройстве дорожных покрытий:
отметка верха покрытий (на пикет) ±50
поперечный уклон ±0,25%; —0,5 %
ширина покрытия ± 50
толщина плиты ±5%
Отклонения от проектных размеров пазов, шахт и других аналогичных устройств в гидротехническом строительстве:
местоположение ±10
расстояние между осями ±15
поперечные размеры ±10
Отклонения в расположении анкерных болтов:
в плане при расположении внутри контура опоры 5
то же, вне контура опоры 10
по высоте ±20
Отклонения при разбивке осей оснований, фундаментов и других опор под металлические конструкции с нефрезерованными торцами 1,1 vL (L-величина пролета шага конструкции)


Нормы расхода лесоматериалов с учетом оборачиваемости и потерь. При определении расхода лесоматериалов на устройство опалубки и лесов следует Норму расхода, исчисленную на первоначальное их устройство, умножать на приведенный в таблице ниже коэффициент (К.).

Коэффициент К, учитывающий оборачиваемость и потери лесоматериалов

Число оборотов Потери лесоматериалов при каждом обороте, проц.
5 10 15 20
1 0,59 0,612 0,693 0,655
2 0,32 0,356 0,392 0,428
3 0,23 0,271 0,311 0,352
4 0,185 0,288 0,27 0,314
5 0,158 0,202 0,247 0,291
6 0,14 0,185 0,231 0,276
7 0,127 0,174 0,219 0,265
8 0,118 0,165 0,21 0,257
9 0,11 0,157 0,203 0,251
10 0,104 0,151 0,198 0,246

Потери лесоматериалов при каждом обороте и число оборотов принимаются по данным наблюдений за фактическим использованием опалубки.

Их значения не должны превышать:

  • для фундаментов под конструкции и оборудование объемом до 10 м3— 0,352 и более 10 м3 – 0,291;
  • для подпорных стен подвалов, стен зданий и перегородок — 0,243, для прочих конструкций — 0,246.

Пример. При установке опалубки колонны определилась ее оборачиваемость 5 раз, потери при каждом обороте 15% досок.

Норма расхода досок IV сорта толщиной 40 мм на первоначальное устройство 10 м2 опалубки прямоугольных столбов фундаментов — 0,11 м3.

С учетом коэффициента К норма расхода досок на каждые 10 опалубки: 0,11 X 0,247 — 0,027 м3. Эта норма принимается для учета за расход материалов, так как она не превышает допускаемую норму.


«Справочник строителя», М.С.Екельчик

Группа Коэффициент значимости, К3 Наименование конструктивных частей (видов работ) зданий и сооружений Жилые и культурно-бытовые здания 1 1,5 Фундаменты, стены, перекрытия, перегородки, крыша, полы 2 0,5 Штукатурные работы, малярные работы, наружная отделка, окна, двери, благоустройство 3 1 Отопление, водоснабжение, канализация, вентиляция, электрооборудование, газификация Промышленные одноэтажные здания 1 1,5 Фундаменты, каркас, покрытие, заполнение степ, кровля 2…

При одновременной работе нескольких строительных организаций на строящемся объекте генеральный подрядчик обязан с участием субподрядных организаций разработать и по. согласованию с ними утвердить график производства совмещенных работ и мероприятия по технике безопасности и производственной санитарии, обязательные для всех организаций, участвующих в строительстве. Контроль за выполнением этих мероприятий возлагается на генерального подрядчика; ответственность за безопасное ведение…

Правовые нормы охраны труда установлены статьями 153—173 КЗоТ УССР и 160—172 КЗоТ РСФСР. Основным законодательным документом, в котором изложены требования безопасности в строительстве, является глава СНиП III-A.11—70, введенная в действие с 1 января 1971 г., взамен СНиП III-A.11—62. Она распространяется на строительно-монтажные работы независимо от ведомственной подчиненности выполняющих их организаций. Кроме указанной главы СНиП, необходимо…

Затраты, связанные с осуществлением авторского надзора, производятся за счет средств, выделяемых на строительство объектов, и включаются в сводную смету, а порядок расчетов определяется в договорах на авторский надзор, заключаемых проектными организациями, заказчиками. Работники проектных организаций, осуществляющие авторский надзор за строительством предприятий, зданий и сооружений и за комплексной застройкой микрорайонов и жилых кварталов, премируются за успешное…

Госгражданстрой Госстроя СССР 14 декабря 1972 г. постановлением № 235 утвердил новое Положение о государственном архитектурно-строительном контроле (Госархстройконтроле). Основными задачами органов госархстройконтроля являются контроль за: качеством строительства объектов жилищно-гражданского назначения в городах, поселках, сельских и других населенных пунктах, независимо от ведомственной подчиненности этого строительства; качеством строительных материалов и изделий, применяемых в строительстве объектов жилищно-гражданского назначения….

www.ktovdome.ru

СНиП Бетонные смеси

Сайт строителя

2.8. Перед бетонированием скальные основания, горизонтальные и наклонные бетонные поверхности рабочих швов должны быть очищены от мусора, грязи, масел, снега и льда, цементной пленки и др. Непосредственно перед укладкой бетонной смеси очищенные поверхности должны быть промыты водой и просушены струей воздуха.

2.9. Все конструкции и их элементы, закрываемые в процессе последующего производства работ (подготовленные основания конструкций, арматура, закладные изделия и др.), а также правильность установки и закрепления опалубки и поддерживающих ее элементов должны быть приняты в соответствии со СНиП 3.01.01-85.

2.10. Бетонные смеси следует укладывать в бетонируемые конструкции горизонтальными слоями одинаковой толщины без разрывов, с последовательным направлением укладки в одну сторону во всех слоях.

2.11. При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру и закладные изделия, тяжи и другие элементы крепления опалубки. Глубина погружения глубинного вибратора в бетонную смесь должна обеспечивать углубление его в ранее уложенный слой на 5 - 10 см. Шаг перестановки глубинных вибраторов не должен превышать полуторного радиуса их действия, поверхностных вибраторов - должен обеспечивать перекрытие на 100 мм площадкой вибратора границы уже провибрированного участка.

2.12. Укладка следующего слоя бетонной смеси допускается до начала схватывания бетона предыдущего слоя. Продолжительность перерыва между укладкой смежных слоев бетонной смеси без образования рабочего шва устанавливается строительной лабораторией. Верхний уровень уложенной бетонной смеси должен быть на 50 - 70 мм ниже верха щитов опалубки.

2.13. Поверхность рабочих швов, устраиваемых при укладке бетонной смеси с перерывами, должна быть перпендикулярна оси бетонируемых колонн и балок, поверхности плит и стен. Возобновление бетонирования допускается производить по достижении бетоном прочности не менее 1,5 МПа. Рабочие швы по согласованию с проектной организацией допускается устраивать при бетонировании:

  • колонн - на отметке верха фундамента, низа прогонов, балок и подкрановых консолей, верха подкрановых балок, низа капителей колонн;
  • балок больших размеров, монолитно соединенных с плитами - на 20 - 30 мм ниже отметки нижней поверхности плиты, а при наличии в плите вутов - на отметке низа вута плиты;
  • плоских плит - в любом месте параллельно меньшей стороне плиты;
  • ребристых перекрытий - в направлении, параллельном второстепенным балкам;
  • отдельных балок - в пределах средней трети пролета балок, в направлении, параллельном главным балкам (прогонам) в пределах двух средних четвертей пролета прогонов и плит;
  • массивов, арок, сводов, резервуаров, бункеров, гидротехнических сооружений, мостов и других сложных инженерных сооружений и конструкций - в местах, указанных в проектах.

2.14. Требования к укладке и уплотнению бетонных смесей даны в таблице. 2.

2. Требования СНиП к укладке и уплотнению бетонных смесей.
ПараметрВеличина параметраКонтроль (метод, объем, вид регистрации)
СНиП 3.03.01-87 Бетонные смеси.
Прочность поверхностей бетонных оснований при очистке от цементной пленки:Не менее, МПа:Измерительный по ГОСТ 10180-78, ГОСТ 18105-86, ГОСТ 22690.0-77, журнал работ
водной и воздушной струей0,3
механической металлической щеткой1,5
гидропескоструйной или механической фрезой5,0
2.Высота свободного сбрасывания бетонной смеси в опалубку конструкций:Не более, м:Измерительный, 2 раза в смену, журнал работ
колонн5,0
перекрытий1,0
стен4,5
неармированных конструкций6,0
слабоармированных подземных конструкций в сухих и связных грунтах4,5
густоармированных3,0
3. Толщина укладываемых слоев бетонной смеси: Измерительный, 2 раза в смену, журнал работ
при уплотнении смеси тяжелыми подвесными вертикально расположенными вибраторамиНа 5-10 см меньше длины рабочей части вибратора
при уплотнении смеси подвесными вибраторами, расположенными под углом к вертикали (до 30°)Не более вертикальной проекции длины рабочей части вибратора
при уплотнении смеси ручными глубинными вибраторамиНе более 1,25 длины рабочей части вибратора
при уплотнении смеси поверхностными вибраторами в конструкциях:Не более, см:
неармированных40
с одиночной арматурой25
с двойной арматурой12

ВЫДЕРЖИВАНИЕ И УХОД ЗА БЕТОНОМ

2.15. В начальный период твердения бетон необходимо защищать от попадания атмосферных осадков или потерь влаги, в последующем поддерживать температурно-влажностный режим с созданием условий, обеспечивающих нарастание его прочности.

2.16. Мероприятия по уходу за бетоном, порядок и сроки их проведения, контроль за их выполнением и сроки распалубки конструкций должны устанавливаться ППР.

2.17. Движение людей по забетонированным конструкциям и установка опалубки вышележащих конструкций допускаются после достижения бетоном прочности не менее 1,5 МПа.

ИСПЫТАНИЕ БЕТОНА ПРИ ПРИЕМКЕ КОНСТРУКЦИЙ

2.18. Прочность, морозостойкость, плотность, водонепроницаемость, деформативность, а также другие показатели, установленные проектом, следует определять согласно требованиям действующих государственных стандартов.

Источник: СНиП 3.03.01-87

stroyremkom.ru

СНиП Бетон

Сайт строителя

МАТЕРИАЛЫ ДЛЯ БЕТОНОВ

2.1. Выбор цементов для приготовления бетонных смесей следует производить в соответствии с настоящими правилами (рекомендуемое приложение 6) и ГОСТ 23464-79. Приемку цементов следует производить по ГОСТ 22236-85, транспортирование и хранение цементов - по ГОСТ 22237-85 и СНиП 3.09.01-85.

2.2. Заполнители для бетонов применяются фракционированными и мытыми. Запрещается применять природную смесь песка и гравия без рассева на фракции (обязательное приложение 7). При выборе заполнителей для бетонов следует применять преимущественно материалы из местного сырья. Для получения требуемых технологических свойств бетонных смесей и эксплуатационных свойств бетонов следует применять химические добавки или их комплексы в соответствии с обязательным приложением 7 и рекомендуемым приложением 8.

БЕТОННЫЕ СМЕСИ

2.3. Дозирование компонентов бетонных смесей следует производить по массе. Допускается дозирование по объему воды добавок, вводимых в бетонную смесь в виде водных растворов. Соотношение компонентов определяется для каждой партии цемента и заполнителей, при приготовлении бетона требуемой прочности и подвижности. Дозировку компонентов следует корректировать в процессе приготовления бетонной смеси с учетом данных контроля показателей свойств цемента, влажности, гранулометрии заполнителей и контроля прочности.

2.4. Порядок загрузки компонентов, продолжительность перемешивания бетонной смеси должны быть установлены для конкретных материалов и условий применяемого бетоносмесительного оборудования путем оценки подвижности, однородности и прочности бетона в конкретном замесе. При введении отрезков волокнистых материалов (фибр) следует предусматривать такой способ их введения, чтобы они не образовывали комков и неоднородностей.

При приготовлении бетонной смеси по раздельной технологии надлежит соблюдать следующий порядок:
  • в работающий скоростной смеситель дозируется вода, часть песка, тонкомолотый минеральный наполнитель (в случае его применения) и цемент, где все перемешивается;
  • полученную смесь подают в бетоносмеситель, предварительно загруженный оставшейся частью заполнителей и воды, и еще раз все перемешивают.

2.5. Транспортирование и подачу бетонных смесей следует осуществлять специализированными средствами, обеспечивающими сохранение заданных свойств бетонной смеси. Запрещается добавлять воду на месте укладки бетонной смеси для увеличения ее подвижности.

2.6. Состав бетонной смеси, приготовление, правила приемки, методы контроля и транспортирование должны соответствовать ГОСТ 7473-85.

2.7. Требования к составу, приготовлению и транспортированию бетонных смесей приведены в табл. 1.

1. Требования СНиП к бетону
ПараметрВеличина параметраКонтроль (метод, объем, вид регистрации)
СНиП 3.03.01-87 Бетонные работы.
1. Число фракций крупного заполнителя при крупности зерен, мм: Измерительный по ГОСТ 10260-82, журнал работ
до 40Не менее двух
св. 40Не менее трех
2. Наибольшая крупность заполнителей для:
железобетонных конструкцийНе более 2/3 наименьшего расстояния между стержнями арматуры
плитНе более 1/2 толщины плиты
тонкостенных конструкцийНе более 1/3-1/2 толщины изделия
при перекачивании бетононасосом:Не более 0,33 внутреннего диаметра трубопровода
в том числе зерен наибольшего размера лещадной и игловатой формНе более 15 % по массе
при перекачивании по бетоноводам содержание песка крупностью менее, мм: Измерительный по ГОСТ 8736-85, журнал работ
0,145 - 7 %
0,315 - 20 %

Источник: СНиП 3.03.01-87

stroyremkom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
