Фундамент на винтовых сваях, СНИП, устройство
Особенности технологии
Как, согласно ГОСТ, устроены буронабивные опоры? Какие этапы предусматривает процесс их изготовления? Обобщенно выполнение опоры предусматривает два основных этапа:
- непосредственно бурение в грунте полости;
- заполнение полученной скважины бетонным раствором с предварительным монтажом каркаса усиления.
Имеется особенность, предусмотренная строительными нормами. Скважина и раствор имеют ограниченный период использования. С течением времени их качество падает. Полость вместе с раствором становятся непригодными для дальнейших работ. Поэтому ГОСТ регламентирует ограниченный 8 часами период между завершением бурильных работ и бетонированием.
Все расчеты свай, свайных фундаментов и их оснований следует выполнять с использованием расчетных значений характеристик материалов и грунтов
Опорные конструкции представляют собой предварительно пробуренные, согласно проекту, скважины с установленным арматурным каркасом. До заливки бетонного раствора полость уплотняется, герметизируется раствором глины, который предотвращает обвалы грунта, а затем объем заполняется бетонным составом. Допускается использование обсадных труб или заливка бетона непосредственно в скважину.
Изготовление и монтаж опор производятся по предусмотренному стандартами алгоритму:
- Вначале ударная установка или бурильная машина устанавливается на точку бурения.
- Производятся бурильные мероприятия, формирующие скважину с определенными размерами (диаметром, глубиной). Расширение внизу основания конструкции позволяет увеличить несущую способность будущей опоры.
- Вводится раствор глины, который гидростатически воздействует на стенки, исключает выкрашивание поверхности скважины.
- Продукты бурения увлекаются потоком жидкости, извлекаются на нулевую отметку.
- С использованием грузоподъемного оборудования в подготовленную скважину помещается каркас усиления, который может размещаться по всей высоте сваи или у поверхности. Всё зависит от предусмотренного проектом усилия.
- Производится фиксация арматурного каркаса неметаллическими упорами, обеспечивающими защитный слой.
- Полость заполняется бетонным раствором, доставленным авто-бетоносмесителем. Процесс бетонирования, согласно СНиП, не должен превышать трех часов.
- Специальная установка извлекает обсадные элементы.
- Бурильно-крановое оборудование перемещается в следующую точку выполнения работ согласно со схемой, приведенной в стандарте.
Какие есть схемы забивки свай
- Схема определяет порядок погружения свай в каждом конкретном случае.
- В каждом случае данные схемы индивидуальны, зависят от плана участка, от схемы свайного поля, от производственного плана строительства.
- Правильно составленная схема погружения свай является залогом успешного проведения работ — меньше времени на перебазировку, экономия бюджета и т.д.
- В дальнейшем составляется схема забивки свай, исходя из конкретных условий и с учетом минимальных энергозатрат на все операции.
Выбор конкретной схемы забивки свай производится на основе гидрогеологического анализа грунта и типа свайного поля. Согласно положениями действующих строительных норм выделяют три основные схемы забивки:
Наиболее простая схема, реализуется при строительстве свайных фундаментов в несвязных грунтах — песчаной и гравелистой почве, в которой отсутствует жесткая связь между отдельными частицами грунта. Погружение свай выполняется рядами, в последовательном направлении от первой к последней. Данный способ не может быть реализован в условиях связных грунтов, поскольку концентрированная нагрузка на один участок почвы может привести к ее усадке.
Основная схема забивки при кустовом расположении свай и при обустройстве свайных полей. Спиральная схема делится на две технологии:
— забивка начинается с середины свайного куста и в спиральной последовательности идет по дальнейшей периферии — данный метод реализуется в условиях плотных грунтов;
— забивка начинается с краев и по спирали переходит к центральному участку свайного куста — применяется при погружении свай в нормальных грунтах.
Совет эксперта! Спиральная схема забивки свай позволяет равномерно распределить нагрузку на грунт и избежать его усадки. Также уменьшается риск чрезмерного уплотнения почвы, которое становится причиной отказа грунта до того, как свайный столб будет погружен в почву на проектную глубину. |
При необходимости создания больших по площади свайных полей на строительном участке с плотными грунтами применяется секционная схема погружения свай.
При реализации данной схемы сначала забивается 2-3 ряда свай, после чего один ряд пропускается и производится погружение следующих рядов. После первой проходки свайного поля выполняется забивка оставшихся свайных рядов.
| Совет эксперта! Технология свайного поля предполагает высокую плотность расположения свайных столбов на конкретном участке почвы. При использовании любой другой схемы забивки будет происходить неравномерная деформации структуры почвы, тогда как секционная схема сводит данную проблему к минимуму. |
Типы фундамента и технология
Чтобы технология утепления фундамента была соблюдена, необходимо изначально определиться с типом основания. Для того чтобы сделать выбор нужно точно знать какой материал будет применяться при возведении дома. С помощью СНиП основания и фундаменты можно заранее рассчитать. Это необходимо для того, чтобы знать размер фундамента. От того, какой будет основная конструкция дома над фундаментом, зависит и тип.
Но не стоит забывать о грунте. Если он имеет особенности, то нужно рассчитывать все и сразу. Так времени на расчеты затратиться меньше, а результат станет более эффективным.
Различают такие виды фундаментов:
- Столбчатый. Этот тип основания размещается на глубине не менее двух метров.
- Сплошной. Этот вид фундамента имеет особенность, он располагается по всему периметру здания. Такое основание может выдержать большую нагрузку.
- Ленточный. Этот тип фундамента размешается только там, где есть несущие стены.
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
Москва 1995
СОДЕРЖАНИЕ
1 Общие положения
2 Виды свай
3 Основные указания по расчету
4 Расчет несущей способности свай
Сваи-стойки
Висячие забивные сваи всех видов и сваи-оболочки, погружаемые без выемки грунта
Висячие набивные и буровые сваи и сваи-оболочки, заполняемые бетоном
Винтовые сваи
Учет отрицательных (негативных) сил трения грунта на боковой поверхности свай
5 Определение несущей способности свай п орезультатам полевых исследований
6 Расчет свайных фундаментов и их оснований по деформациям
7 Конструирование свайных фундаментов
8 Особенности проектирования свайных фундаментов в просадочных грунтах
9 Особенности проектирования свайных фундаментов в набухающих грунтах
10 Особенности проектирования свайных фундаментов на подрабатываемых территориях
11 Особенности проектирования свайных фундаментов в сейсмических районах
12 Особенности проектирования свайных фундаментов опор воздушных линий электропередачи
13 Особенности проектирования свайных фундаментов малоэтажных сельских зданий
Приложение 1 Расчет свай на совместное действие вертикальной и горизонтальной сил и момента
Приложение 2 Расчет несущей способности пирамидальных свай с наклоном боковых граней
Приложение 3 Определение осадки ленточных свайных фундаментов
Требования к зоне работ
До того, как начать буронабивные мероприятия, необходимо выполнить комплекс работ, направленный на подготовку строительной площадки:
- Установить ограждения в зоне выполнения работ согласно строительному генеральному плану.
- Отключить, перенести из зоны мероприятий все коммуникации, находящиеся выше и ниже нулевой отметки.
- Освободить место работ от временных сооружений, ненужных построек.
- Удалить и сложить в определенных местах растительную поверхность почвы.
- В соответствии с указанными в проекте отметками следует обеспечить плоскостность основания.
- Осуществить водоотвод или водопонижение.
- Поверхность площадки засыпать щебеночной подушкой, поверх которой необходимо уложить плиты.
- Площадь зоны строительства должна позволять размещение комплекта технологических устройств (буровой установки, бетонного насоса, оборудования для доставки и разгрузки бетона) и иметь удобные подъездные пути.
Расчеты конструкций свай всех видов следует производить на воздействие нагрузок, передаваемых на них от здания или сооружения
Буронабивные мероприятия производят после контроля координат подготовленной площадки и проверки расположения осей опор будущего фундамента.
Строительные нормы и правила предусматривают использование автомобильных смесителей бетона и самоходного оборудования для его транспортировки. Допускается доставка предварительно смешанных сухих компонентов в зону работ, добавление воды перед началом бетонирования.
СНиП 2.02.03-85. Свайные фундаменты
Аббревиатура СНиП расшифровывается как санитарные нормы и правила. Относятся они к таким областям, как инженерные изыскания, архитектурно-строительное проектирование и строительство. Делятся СНиП на четыре основных части:
- общие положения;
- нормы и правила проектирования;
- нормы и правила производства и приемки работ;
- сметные правила и нормы.
Такие документы не дают рекомендаций, как нужно строить и осуществлять другие виды работ, но содержат в себе требования к продукции и готовым объектам. Соблюдение норм и правил позволяет обеспечивать высокое качество, соответствующее стандартам и удовлетворяющее потребности заказчика.
Применение их не является строго обязательным, однако каждая уважающая себя компания обязательно руководствуется ими при выполнении строительных работ. Помимо этого, в случае возникновения спорных ситуаций, в суде может играть большую роль тот факт, что все работы производились по СНиП.
Для свайных фундаментов составлен СНиП 2.02.03-85
Существует огромное разнообразие СНиП, касающееся каждого этапа работ и всех областей строительства. Все они отмечаются нумерацией и соответствующим названием. Для свайных фундаментов существует СНиП 2.02.03-85. Полный текст документы можно скачать здесь.
Документ содержит в себе следующие главы и приложения:
- Общие положения
- Виды свай
- Основные указания по расчету
- Расчет несущей способности свай
- Сваи-стойки
- Висячие забивные сваи всех видов и сваи -оболочки, погружаемые без выемки грунта
- Висячие набивные и буровые сваи и сваи -оболочки, заполняемые бетоном
- Винтовые сваи
- Учет отрицательных (негативных) сил трения грунта на боковой поверхности свай
- Определение несущей способности свай по результатам полевых исследований
- Расчет свайных фундаментов и их оснований по деформации
- Конструирование свайных фундаментов
- Особенности проектирования свайных фундаментов в набухающих грунтах
- Особенности проектирования свайных фундаментов на подрабатываемых территориях
- Особенности проектирования свайных фундаментов в сейсмических районах
- Особенности проектирования свайных фундаментов опор воздушных линий электропередачи
- Особенности проектирования свайных фундаментов малоэтажных сельских зданий
- Приложение 1.Рекомендуемое. Расчет свай на совместное действие вертикальной и горизонтальной сил и момента
- Приложение 2.Рекомендуемое. Расчет несущей способности пирамидальных свай с наклоном боковых граней ip>0,025
- Приложение 3.Рекомендуемое. Определение осадки ленточных свайных фундаментов
- Приложение 4.Рекомендуемое. Определение осадки одиночной сваи
- Приложение. Поправки к СНиП 2.02.03-85
Все эти нормы и правила касаются вновь строящихся и реконструирующихся зданий и сооружений. Для районов с мерзлым грунтом, сейсмически опасных местностей, а так же для свай, устанавливаемых под морские нефтепромысловые сооружения, существуют дополнительные стандарты.

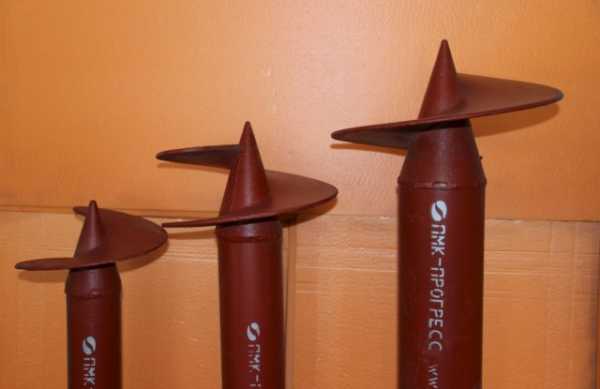

Виды винтовых свай
представляют собой трубу, на которую приварены лопасти. Благодаря этому, ее не вбивают в грунт, а ввинчивают, что значительно усиливает и укрепляет фундамент. Вот уже более 100 лет эта технология находится на вооружении у строителей промышленных и военных объектов.
Изготавливаются они, преимущественно, в двух видах: литые и сварные. Первые имеют цельной литой наконечник, а вторые – сварной. Помимо этого, разделение их бывает так же на подвиды, в зависимости от условий монтажа и назначения:
- Для малоэтажного гражданского строительства;
- Для грунта в местах, где есть вечная мерзлота;
- Для болотистых почв;
- Для каменистых и тяжелых грунтов и т.д.
В настоящее время, данная технология очень популярна за счет нескольких преимуществ:
- Винтовые сваи не нужно вбивать в землю, они вкручиваются.
- Благодаря особенности строения винта, он более устойчив и, следовательно, подходит даже для самого капризного и неустойчивого грунта, а так же исчезает необходимость дожидаться особых климатических условий.
- При отсутствии необходимой техники, такую сваю можно вкрутить даже вручную.
Наконечник винтовых свай имеет удобную форму, благодаря которой он без проблем погружается в грунт
Уровень грунтовых вод
Этот фактор при утеплении фундамента своими руками также сильно может влиять на качество. Для новичков в этом деле кажется, что вода ничего не значит. А все-таки нет. Высокий или же переменный уровень залегания вод – веский повод делать основание из бетона. Этот материал не сильно поглощает воду. Она не сможет его разрушить и принести изменения фундаменту. В зимнее время года также не будет разрыва бетона. Малое количество воды при замерзании почти не наносит вреда основанию. Для лучшего результата можно применить гидробетон. Он более влагоустойчив и имеет высокий уровень .
СНиП «Основания и фундаменты» — это система нормативно- правовых актов, которая является обязательной при возведении дома. Используя пошаговую инструкцию, ошибаются даже профессионалы, что касается новичков, то вероятность ошибок еще больше. Использование СНиП «Основания и фундаменты» не является залогом успеха.
Только правильное применение показателей может сделать результат идеальным. Фундаменты СНиП применяются очень широко особенно в строительстве больших домов.
kamtehnopark.ru
Актуальные своды правил (СП, СНИП) и пособия по свайным фундаментам
Сейчас свайно-винтовые фундаменты широко распространены благодаря простоте монтажа, доступной стоимости и отличным эксплуатационным характеристикам даже при установке на неустойчивые грунты. Но чтобы такое основание было действительно прочным и прослужило максимально долго, при его возведении обязательно необходимо учитывать строительные стандарты. Они строго регламентируют как проектирование свайных фундаментов, так и особенности его обустройства на участке с тем или иным рельефом.
Содержание статьи
Руководства по монтажу свайно-винтовых фундаментов
Приступая к установке фундамента на винтовых сваях, необходимо тщательно ознакомиться со следующими сборниками строительных нормативов:
- СП 24.13330.2011 «Свайные фундаменты». Это один из последних кодексов правил в данной сфере, который позволит даже неопытному строителю без грубых ошибок установить свайно-винтовый фундамент с нуля. В своде правил особое внимание уделяется проектированию оснований такого типа: приводятся методы расчета способности свай выдерживать нагрузки как по теоретическим выкладкам, так и исходя из практического опыта, описывается расчет свайных и свайно-плитных фундаментов по видам деформаций, указываются важнейшие аспекты проектирования свайных оснований при реконструкции строений и установке свайных полей большого размера. Также подробно рассматриваются нюансы проектирования фундаментов на сваях в случае малоэтажных зданий, опор ЛЭП, в просадочных и набухающих почвах, на закарстованных и подрабатываемых территориях, в сейсмически опасных районах.Скачать СП 24.13330.2011.
- СП 50-102-2003 «Проектирование и устройство свайных фундаментов». Данный нормативный документ был разработан ранее СП 2011 (которое во многом и создавалось на его базе), поэтому во многом дублирует эти правила, но есть и существенные отличия. Из СП 2003 года строитель узнает много полезной информации именно об обустройстве фундамента на винтовых сваях. Свод правил описывает монтаж предварительно изготавливаемых свай: забивных и вибропогружаемых, вдавливаемых, винтовых и бурозавинчиваемых. Не обошли вниманием авторы нормативов и установку свайных изделий, которые изготавливаются непосредственно на строительной площадке: буронабивных и буроинъекционных. Здесь можно получить много ценных сведений о монтаже фундаментов на сваях при реставрации зданий и контроле качества проведенных работ.Скачать СП 50-102-2003
- СНиП 2.02.03-85 «Свайные фундаменты». Это самый первый свод правил, касающийся фундаментов на винтовых сваях, разработанный еще в советские времена. В нем подробно описываются нюансы каждого вида свайных изделий и приводятся основные инструкции по расчету способности их столбов выдерживать нагрузки в случае свай-стоек, забивных свай висячего типа и свай-оболочек, которые устанавливаются без изъятия почвы, висячих, набивных и буронабивных свай, винтовых свай. Также имеются примеры расчета свайных фундаментов и их оснований по способности деформироваться. Из СНиП можно узнать также о нюансах конструирования свайных оснований на различных видах почв.Скачать СНиП 2.02.03-85.
- СНиП 2.02.01-83 Основания зданий и сооружений. Скачивайте тут.
- СНиП 2.03.01-84 Бетонные и железобетонные конструкции.
Все документы, которые Вы можете скачать на данной странице, представлены в формате PDF. Открыть их можно любым современным браузером (Firefox, Яндекс.Браузер, Google Chrome и т.д.).
Законодательные нормы по устройству свайных фундаментов
При проектировании и дальнейшем обустройстве свайного фундамента важно учитывать требования Градостроительного кодекса РФ, однако все технические и практические нюансы монтажа винтовых свай указываются исключительно в СП и СНиП, которыми и необходимо руководствоваться при возведении основания.
СНиП для свайных фундаментов
Кроме упомянутого выше СНиП 2.02.03-85, в СССР действовали СНиП II-17-77, также регламентировавшие проектирование и установку фундаментов на сваях, однако с 1985 года они являются недействительными. Также в строительных организациях широко пользуются нормами, приведенными в СНиП РК 5.01-03-2002 «Свайные фундаменты», в которых приведены полезные дополнения по расчету способности свайных изделий пирамидальной формы выдерживать нагрузки, совместного воздействия сил в вертикальном и горизонтальном направлении и момента при установке свайных изделий, а также определению степени осадки единичной сваи и свайного основания ленточного типа в целом. Тем не менее, Вы можете скачать СНиП 2.02.03-85.
Проектирование и монтаж свайно-винтового фундамента
При проектировании и устройстве фундамента на сваях необходимо в соответствии со строительными нормативами принять во внимание следующие особенности:
- экологические требования;
- наличие в непосредственной близости других домов и сооружений;
- особенности конструкции строения;
- расчетные нагрузки на фундамент;
- сведения, полученные во время инженерно-геологической разведки почвы;
- данные о сейсмической активности в данной местности.
Непосредственно при установке свай следует принять во внимание и качество самих изделий.
Читайте максимально подробную статью про проектирование свайно-винтового фундамента. Подробности о самостоятельном монтаже СВФ читайте тут.
Построить хороший надежный свайный фундамент без обращения к проверенным временем правилам и руководствам по строительству невозможно, поэтому теоретическая подготовка перед началом строительства просто необходима.
Вконтакте
LiveJournal
Одноклассники
Мой мир
Загрузка…ownhouse.pro
Свайные фундаменты СНиП | Город свай
Еще совсем недавно сложно было встретить свайный фундамент в частном строительстве. Люди предпочитали классический и надежный ленточный, делали его самостоятельно своими силами или пользовались услугами бригад, которые, в силу своей низкой квалификации и отсутствия специального оборудования, другого ничего предложить и не могли.
Но время идет, строительные компании, ориентированные на частное строительство, учатся применять современные технологии. По началу применение свай в качестве фундамента было робким и неуверенным, но люди быстро распробовали эту технологию и теперь им уже никого не удивишь.
Где и когда предпочтительно применять фундамент на сваях?
- На слабых грунтах. Болото, торф – они очень неустойчивы и строительство ленточного фундамента может быть попросту опасным. Грунтовые воды тоже делают верхний слой почвы очень слабым, а ведь именно туда кладутся плиты или кирпич. Поэтому и применяются сваи – они вгоняются глубоко и передают нагрузку устойчивым слоям.
- Вечная мерзлота, подвижные грунты. Причины – такие же, как и в прошлом пункте.
Это условия, в которых никакой другой фундамент использоваться не может. Но есть еще другие причины, которые делают установку фундамента на сваях привлекательными:
- Это дешевле. На 30% в среднем по сравнению с ленточным фундаментом.
- Это быстрее. Вы не ждете, когда фундамент достаточно усядется. Его можно использовать сразу же.
- Это долговечно и надежно. Характеристики не только не уступают традиционному строительству на ленточных фундаментах, но и превосходят его в некоторых случаях.
Типы свай
Наука не стоит на месте. Разработанные в СССР первые сваи потерпели множество изменений и разделились на огромное количество видов. Расскажет где и когда и какой применять свайный фундамент СНиП – документ по строительным нормам и правилам.
Этот документ постоянно претерпевает изменения, поэтому нужно смотреть СНиП по свайным фундаментам актуализированный – это обязательно! Это обозначает, что вы читаете последнюю редакцию. На сегодняшний день нужная версия легко находится в сети по запросу «СП 24.13330.2011 Свайные фундаменты. Актуализированная редакция СНиП 2.02.03–85».
Итак, где посмотреть правила вы теперь знаете. Но что же скрывается за этими странными названиями? Сколько их – видов свай для фундамента? И какие где применяются?
Сваи бывают:
- Деревянные.
- Металлические.
- Железобетонные.
- Винтовые.

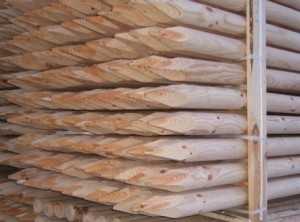

Деревянные сва
и.
и.Обычно для их изготовления используются хвойные деревья: ель, сосна. Реже – и другие деревья.
Они могут быть разной длины, от 4 метров до 18. Лучше всего их применять на влажных почвах с высокой насыщенностью водой. Но обязательно нужно быть уверенным в том, что грунтовые воды в месте строительства стабильные и не уменьшаются со временем. Если произойдет обнажение верхушек, то дерево загниет и дом может рухнуть. В соответствии с ГОСТ 27751 строительство на деревянных сваях в таких местах запрещено!
Металлические сваи
В случае риска гниения (даже минимального) рекомендуется использовать другие виды свай. Например – металлические. СНиП по свайным фундаментам рекомендует использование такого фундамента в теплых сухих местах. Это связано с высоким риском коррозии. Факторы риска – соленая и богатая солями и минералами пресная вода, сильные морозы.
Преимущество же этих свай – высокая прочность. Они действительно надежные, им можно доверить тяжелые и высокие конструкции. Но только в том случае, если нет риска коррозии. Если же допустить халатность и установить такой фундамент в холодных или сырых местах, высок риск обрушения!
Железобетонные сваи
Эти сваи бывают разные: монолитные и сборные. Сборные в соответствии с названием собираются из блоков. Поэтому этот вид фундамента иногда называется просто сборным.
Монолитные сваи цельные, но могут отличаться сечением. Сечение делают под определенным углом в соответствии с условиями, в которых их планируется применять. Их на свайном поле забивают прямо в грунт.
Монолитные сваи могут быть набивными, буронабивными и забивными. Такие сваи представляют собой металлическую оболочку, набиваемую бетоном.
Винтовые сваи. Расчет
Если посмотреть главу «проектирование свайных фундаментов» СНиП, то наибольшее внимание там уделяется винтовым фундаментам. Он наиболее популярен по простой причине: он универсален. Здесь не так важны свойства почвы, он не гниет и почти не подвержен коррозии. Купить сваи можно на любом заводе, специализирующемся на производстве оборудования для фундаментов.
СНиП по свайным фундаментам довольно подробно объясняет, как нужно произвести расчет. Например, для того, что б определить несущую способность свай, нужно произвести геодезический анализ почвы. Без этого ничего не получится: необходимо учитывать сопротивление грунта и негативное влияние его на боковые поверхности. А, говоря проще, — нужно учесть трение.
После того как сделан этот анализ, можно делать расчет ростверка свайного фундамента по СНиП. Конфигурация ростверка может быть низкой, повышенной или высокой. Кроме этого, нужно определить сечение, устойчивость, а также способ, которым будет осуществляться армирование.
Проектирование свайных фундаментов – сложная и специфическая работа, которую необходимо доверить профессионалам. От этого зависит не только долговечность конструкции, ее цена, но и ваша безопасность. Неправильно сделанные расчеты могут привести к обрушению.
Берегите свое здоровье, время и деньги – доверяйте расчеты профессионалам!
gorod-vs.ru
ГОСТ сваи буронабивные, СНиП на буронабивные сваи
На этой странице мы публикуем все межгосударственные стандарты (ГОСТ) на устройство буронабивных свай, а также документацию по строительным нормам и правилам (СНиП), которыми пользуемся в своей работе.
Специалисты строительной компании ООО «ПСК Основания и Фундаменты» уже более 20 лет занимается устройством фундаментов из буронабивных свай. По всем вопросам звоните 8 (495) 133-87-71, 8 (495) 532-51-90
Нужен фундамент из буронабивных свай? обращайтесь в нашу компанию – рассчитаем и установим!
Опыт работы – более 20 лет.
ГОСТ и СНиП по свайным фундаментам
СНиП 2.02.03-85. Свайные фундаменты. Смотреть
Настоящие нормы распространяются на проектирование свайных фундаментов вновь строящихся и реконструируемых зданий и сооружений.
СП 50-102-2003. Проектирование и устройство свайных фундаментов. Смотреть
Свод правил по проектированию и устройству свайных фундаментов разработан в развитие обязательных положений и требований СНиП 2.02.03-85 и СНиП 3.02.01-87. Свод правил устанавливает требования к проектированию и устройству различных типов свай в различных инженерно-геологических условиях и для различных видов строительства.
ГОСТ 19804-2012. Сваи железобетонные заводского изготовления. Общие технические условия. Смотреть
Настоящий стандарт устанавливает общие требования к железобетонным сваям заводского изготовления. Настоящий стандарт предназначен для разработки нормативных документов и технической документации на конкретные виды изделий
ГОСТ на армокаркасы
ГОСТ 34028-2016. Прокат арматурный для железобетонных конструкций. Технические условия. Смотреть
Настоящий стандарт распространяется на арматурный прокат гладкого и периодического профилей классов А240, А400, А500 и А600. предназначенный для применения при армировании сборных железобетонных конструкций и при возведении монолитного железобетона, а также на арматурный прокат периодического профиля классов АпбОО, А800 и А1000. предназначенный для применения при армировании предварительно напряженных железобетонных конструкций.
ГОСТ ГОСТ 535-2005. Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия. Смотреть
Настоящий стандарт распространяется на горячекатаный сортовой и фасонный прокат общего и специального назначений из углеродистой стали обыкновенного качества.
ГОСТ по использованию бетонной смеси
ГОСТ 18105-2010. Бетоны. Правила контроля и оценки прочности. Смотреть
Настоящий стандарт распространяется на все виды бетонов, для которых нормируется прочность, и устанавливает правила контроля и оценки прочности бетонной смеси, готовой к применению (далее — БСГ), бетона монолитных, сборно-монолитных и сборных бетонных и железобетонных конструкций при проведении производственного контроля прочности бетона. Правила настоящего стандарта могут быть использованы при проведении обследований бетонных и железобетонных конструкций, а также при экспертной оценке качества бетонных и железобетонных конструкций.
ГОСТ 10060-2012. Бетоны. Методы определения морозостойкости. Смотреть
Настоящий стандарт распространяется на тяжелые, мелкозернистые, легкие и плотные силикатные бетоны (далее — бетоны) и устанавливает базовые и ускоренные методы определения морозостойкости.
ГОСТ 26633-2012. Бетоны тяжелые и мелкозернистые. Технические условия. Смотреть
Настоящий стандарт распространяется на тяжелые и мелкозернистые бетоны на цементных вяжущих (далее — бетоны), применяемые во всех областях строительства, и устанавливает технические требования к бетонам, правила их приемки, методы испытаний. Стандарт не распространяется на крупнопористые, химически стойкие, жаростойкие и радиационно-защитные бетоны.
ГОСТ 7473-2010. Смеси бетонные. Технические условия. Смотреть
Настоящий стандарт распространяется на готовые для применения бетонные смеси тяжелых, мелкозернистых и легких бетонов на цементных вяжущих (далее — бетонные смеси), отпускаемые потребителю для возведения монолитных и сборно-монолитных конструкций или используемые на предприятиях для изготовления изделий и сборных бетонных и железобетонных конструкций. Настоящий стандарт содержит требования к технологическим характеристикам бетонных смесей, процедурам контроля их приготовления, оценке соответствия показателей их качества, а также количеству бетонной смеси, отпускаемой потребителю.
ГОСТ 12730.0-78. Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости. Смотреть
Настоящий стандарт распространяется на бетоны всех видов, применяемые в промышленном, энергетическом, транспортном, водохозяйственном, сельскохозяйственном, жилищно-гражданском и других видах строительства. Стандарт устанавливает общие требования к методам определения плотности (объемной массы), влажности, водопоглощения, пористости и водонепроницаемости путем объемно-весовых испытаний образцов.
ГОСТ на испытания свай
ГОСТ 5686-94. Грунты. Методы полевых испытаний сваями. Смотреть
Настоящий стандарт распространяется на методы полевых испытаний грунтов сваями (натурными, эталонными, сваями – зондами ), проводимых при инженерных изысканиях для строительства, а также на контрольные испытания свай при строительстве.
Кроме буронабивных мы изготавливаем буроинъекционные, буросекущие и бурокасательные сваи
Все работы – под ключ!
По желанию заказчика мы полностью выполним все работы под ключ, начиная с геологических исследований и заканчивая устройством ростверка.
Для устройства буронабивных свай обращайтесь к нам в ООО «ПСК Основания и Фундаменты». Наши специалисты с большим опытом работы помогут разработать и построить фундамент на буронабивных сваях любой сложности.
Оставьте заявку на консультацию технического специалиста
Узнайте сколько вы сможете сэкономить с намиinzhenery.ru
СНиП сваи винтовые | Город свай
Фундамент— это основополагающая часть любого строения. Его основная функция — распределять всю нагрузку от постройки по всей площади, при этом не давать зданию возможности для деформации и перемещения в какую-либо сторону.Установка свайного фундамента на сегодняшнее время считается самой передовой строительной технологией в процессе возведения построек.
Что же представляют собой винтовые сваи?
Это труба, изготовлена из очень прочного материала, на конце которой находятся лопасти. Благодаря такому строению, винтовые сваи не вбивают в землю, а вкручивают как шуруп. Данной технологией строители пользуются уже на протяжения нескольких сотен лет и до сегодняшнего дня.
Виды винтовых свай
1. В зависимости от метода изготовления:
- сварные — имеют сварной наконечник;
- литые — имеют цельный литой наконечник.
2. В зависимости от места, вида и условий их установки:
- для вечномерзлых грунтов;
- для болотистых грунтов;
- для возведения малоэтажных строений;
- для каменистых и тяжело обрабатываемых грунтов и т. д.
3. В зависимости от вида лопастей:
- узколопастные сваи;
- широколопастные сваи.
Расчет несущей способности свайного фундамента
Расчет осуществляется в соответствии с такими параметрами: по типу и прочности материала, из которого изготовлены винтовые сваи и ростверки, по общей несущей способности основания (грунта), по воздействию на всю конструкцию фундамента горизонтальных и вертикальных нагрузок. Однако расчеты необходимо проводить с учетом наиболее существенных факторов с построением похожих математических моделей, которые смогут описать поведение свайного фундамента в той или иной ситуации.
Учет отрицательного (негативного) трения грунта на боковой поверхности свай
Так называемое отрицательное (негативное) трение возникает на боковой стороне свай при осадке грунта, который находится возле свай, и направляется по вертикали вниз и испытывает деформацию из-за набухания или консолидации.
Что такое СНиП?
СНиП расшифровывается как санитарные нормы и правила. Данный документ дает понятие и правила по которым необходимо вести строительство, а так же выставляет требования к строительным материалам. Если соблюдать данные нормативные правила, то строительство будет проходить по самым высоким стандартам, с гарантией долговечности. Каждая уважающая себя и профессиональная компания должна руководствоваться ими при выполнении каких-либо строительных работ. И если возникнет спорная ситуация, то СНиП поможет ее разрешить, так как все строительные работы должны проводится в соответствии с ними.
СНиП на винтовые сваи
Для каждого вида строительных работ существуют свои нормативные правила, так и для винтовых свай. Все положения, нормативы и правила возведения можно найти в СНиП 2.02.03-85 Свайные фундаменты.
А со всеми расчетами количества материалов и стоимости услуг можно ознакомиться на сайте, и получить консультацию. Или же самостоятельно рассчитать все это on-line.
gorod-vs.ru
ГОСТ и требования по эксплуатационным характеристикам
Дата: 31 октября 2018
Просмотров: 3729
Коментариев: 0
Винтовые сваи по ГОСТу
Достаточно новый способ возведения фундаментов при строительстве объектов промышленного и жилого назначения – использование винтовых свай. Область применения их достаточно широка. Винтовые опоры востребованы не только при жилищно-промышленном строительстве. С их помощью намного легче справиться с поставленными задачами при ведении работ на сложных грунтах, а также при резких изменениях температуры. Данная технология проверена. Она подходит для возведения мостов, причалов, опорных конструкций для ограждений.
Что же представляет собой винтовая свая? Это металлическая труба, окончание которой – лопасть винтообразной конфигурации. Изделие имеет широкий модельный ряд, отличающийся диаметрами, толщиной.
Выбор конкретного исполнения зависит от многих факторов. Это вид почвы, плотность застройки, наличие на строительной площадке зеленых насаждений. При изготовлении свай предприятия-изготовители придерживаются требований, предъявляемых к материалам, покрытиям, соответствующих стандартам и техническим условиям.
Современная винтовая свая представляет собой металлическую заостренную трубу с приваренной лопастью специальной конфигурации
Рассмотрим более детально:
- Виды и классификацию винтовых свай.
- Специфику монтажа.
- Технические требования, область применения.
- Условные обозначения.
- Контроль качества.
Классификация изделий
Винтовые сваи ГОСТ условно разделяет по следующим признакам:
- толщине металла, используемого для производства ствола опоры. Техническими условиями разрешается применение материала толщиной от 8 до 12 миллиметров;
- условиям эксплуатации. Для различных климатических зон применяются следующие виды свай: ВСЛМ – для вечномерзлых грунтов, а также ВСЛ – для каменистых, песчаных, болотистых территорий;
- диаметру и длине ствола. Для каждого вида работ заказчик оговаривает, согласовывает с производителем требуемые параметры. Универсальными считаются изделия от 3 до 12 метров длины с диаметром, составляющим 15,9-32,5 сантиметра.
Перед возведением фундамента с применением винтовых свай первоначально, исходя из расчетной нагрузки на проектируемый фундамент, рассчитывается количество свай и их диаметр
Монтажные мероприятия
Где вы предпочли бы жить: в частном доме, или квартире?Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 47 ( 3.96 % )
Только частный дом! Вокруг тишина, покой, много места и мало людей! 563 ( 47.43 % )
Зачем выбирать что-то одно? В городе квартира, а за городом – частный дом. 546 ( 46 % )
Я – свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 31 ( 2.61 % )
Назад
В зависимости от размера винтовых свай, технологических требований, предъявляемых к возведению фундаментов, применяется три вида монтажа:
- Ручной способ. С помощью стального лома, являющегося рычагом, при слаженном взаимодействии нескольких человек осуществляется вращение. Этот метод пригоден только при использовании свай небольшого диаметра.
- Механический способ, при котором для завинчивания применяют легкие механизмы, например, лебедку.
- С помощью тяжелой строительной техники (бурильных установок, экскаваторов). При данном способе завинчивание возможно, как строго вертикально, так и с небольшим (около 40⁰), наклоном.
Требования, предъявляемые к изделиям
Нормативными документами строго регламентированы только отклонения линейных размеров. Так, например, толщина стенок ствола может колебаться в пределах 2% от максимального размера, как в плюс, так и в минус. По длине ГОСТ допускает отклонение ±5 см. Разбег размеров лопастей должен выдерживаться ±8-9 мм. На все прочие параметры предприятиями-изготовителями разрабатываются собственные технические условия.
Разбивка осей новых свайных фундаментов должна производиться с закреплением относительно здания осей всех рядов свай
В нормативных документах, по которым изготавливаются винтовые сваи, ГОСТ оговаривает сферы применения изделий. Сваи типа ВСЛ, ВСЛМ применяют при строительстве либо реконструкции линий электропередач, молниеотводов, опор, предназначенных для освещения. В зависимости от ширины лопастей, их можно использовать для всех видов грунтов. Нормативный документ оговаривает также материалы, рекомендованные для изготовления винтовых свай.
Условные обозначения
В государственном стандарте на винтовые сваи даны указания по маркировке изделий. Она состоит из буквенных и цифровых индексов, обозначающих:
- тип сваи, который маркируется буквами ВСЛ либо ВСЛМ, в зависимости от вида грунтов, на которых возможно их применение;
- длину изделия в метрах;
- диаметр трубы в миллиметрах;
- максимальный диаметр лопастей наконечника в миллиметрах.
Контроль качества
В связи с особенностями конструкции винтовых свай, техническими условиями предусмотрен пошаговый контроль качества изготовленной продукции, методы ее испытаний: на первоначальном этапе контролирующими органами проверяется соответствие всех применяемых материалов требованиям документации.
- Далее производится сверка геометрических параметров, допустимых отклонений.
- Затем проводятся статические испытания, позволяющие сравнить расчетные результаты с фактическими замерами. При несовпадении данных проект корректируется.
- Заключительным этапом является сдача изделия заказчику.
Изготовленные, согласно требованиям нормативных документов, винтовые сваи позволяют облегчить строительные работы в затруднительных для применения крупногабаритной техники, условиях.
Они надежно закрепят фундамент, не нарушив естественную структуру грунта, сохранят окружающую среду от глобальных разрушений, сократив, при этом, сроки строительства в 2–3 раза.
На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
pobetony.ru
СНиП свайные фундаменты и основания сп 24 13330 2011
Для того чтобы избежать неприятных последствий неправильного возведения зданий, проявляющихся в обрушении, растрескивании стен, крена, работы по строительству регламентируются СНиП. Причем стандарты СП свайные фундаменты 2011 дает рекомендации не только по рабочим моментам, но и всем процессам, начиная от создания проекта, закладки основания, строительства стен и крыши.
СП свайные фундаменты 2011
Для того чтобы избежать неприятных последствий неправильного возведения зданий, проявляющихся в обрушении, растрескивании стен, крена, работы по строительству регламентируются СНиП
Свайные фундаменты – основания, отвечающие всем требованиям современного строительства и позволяющие осуществлять процесс строительства на сложных, подтопляемых и излишне мягких грунтах, где традиционные типы основы не выдерживают нагрузки. Применение свайной технологии обеспечивает надежность основы, скорость возведения строения, простоту монтажных работ и немалую экономическую выгоду для пользователя.
Проектные, строительные процессы регламентируются следующими документами:
Рекомендуем к прочтению:
- СП 13330.2011 Свайные фундаменты. Редакция актуализирована СНиП 2.02.03-85;
- ДБН В.2.1-2009 Основания и фундаменты сооружений.
Можно также обратиться к Пособию по проектированию оснований зданий и сооружений к СНиП 2.02.01-83.
Типы конструкций по способу заглубления
При закладке основания свайного типа, используемого в частном строительстве, необходимо знать, существует несколько типов свайных конструкций, отличных по способу заглубления в грунты:
Рекомендуем к прочтению:
- Предварительно подобранные или изготовленные свайные элементы могут быть деревянными, стальными или железобетонными, заглубляться с выемкой грунта или без выемки;
- Винтовые сваи — элементы, оснащенные лопастью для простоты заглубления, которая производится путем вкручивания свай в грунт. Как правило, винтовые сваи представляют собой пустотелую трубу, внутрь которой после монтажа засыпается песок, вставляются арматурные пруты и заливается бетонная смесь для гарантии устойчивости всей системы.
Размер заглубления основания рассчитывается из весовых особенностей, функционального назначения строения
Размер заглубления основания рассчитывается из весовых особенностей, функционального назначения строения. Принимаются во внимание и параметры глубины прокладываемых инженерных сетей, рельефные нюансы строительной площадки, тип грунта, точка промерзания и высота подъема грунтовых водоносных слоев. Рекомендуемый регламент учитывается в СП 24.13330.2011 Основы зданий и сооружений. При обустройстве свайных элементов допустимое отклонение от центра регламентируется СНиП 3.02.01-87 и составляет не более 5 см.
Важно! Как и любые другие основания, свайные фундаменты подвержены осадке. Расчет осадка выполняется в соответствии с дополнительными регламентами СП 24.13330.2011 в актуализированной редакции СНиП. Все армировочные работы с плитой ростверка должны быть произведены только определенной марки арматурной сетки или металлических стержней, что соответствует СП 63.13330.2012.
Выполняя работы по обустройству основания, необходимо тщательно просчитывать все нюансы. При всей популярности свайные фундаменты не отличаются повышенной выносливостью, прочностью и не допускают возведения строений выше 2-3 этажей. Стандарты указаны в СП 24.13330.2011 Основы зданий и сооружений (смотреть актуализированную редакцию).
kakpostroitdomic.ru
