Перед тем, как подсоединить радиатор отопления к полипропиленовой трубе, необходимо определиться, какие именно модели батарей будут использоваться.

Распространенные в настоящий момент разновидности батарей отличаются типом подключения, креплением и материалом изготовления:

• Коммутация стальных радиаторов панельного типа осуществляется боковым или нижним способом.
• Облегченные алюминиевые или биметаллические секционные приборы могут иметь общий или посекционный тип подключения. Присоединение радиаторов отопления к трубам осуществляется в этом случае сбоку. Удобнее всего использовать для этого материал из полипропилена.

Рекомендации по выбору:

1. Квартиры с централизованной системой отопления желательно оснащать биметаллическими радиаторами, заменив ими габаритные и тяжелые батареи из чугуна. Дело в том, что в составе теплоносителя таких сетей нередко содержится вредная для чугуна щелочь.
2. Для частных домовладений оптимальным вариантом будут стальные или алюминиевые приборы.
3. В обычных квартирах с индивидуальным отоплением желательно применять алюминиевые или биметаллические радиаторы.

Как подсоединить и сделать обвязку радиаторов

Подключение батарей отопления полипропиленом проводится с помощью шаровых кранов прямого или углового типа. При наличии опыта работы эта процедура обычно не занимает много времени. Стоимость всех этих комплектующих не очень высокая.

Обвязка осуществляется в следующей последовательности операций:

1. Первым делом нужно вставить в мультифлекс муфты накидную гайку.
2. Для того, чтобы обеспечить удобство крепления труб к стенам, важно правильно высчитать высоту их размещения. Что касается непосредственно фиксации, то для этих целей имеются специальные скобы, устанавливаемые на саморезы или гвозди.
3. Для выполнения скрытой прокладки полипропиленовых труб внутри стен в продаже предлагаются специальные изделия. Выводить наружу их можно только в местах соединения радиаторов отопления с полипропиленовыми трубами.
4. Чтобы выполнить крепление радиаторов к стене, применяют один из многочисленных вариантов крепежей, представленных в продаже. Наиболее надежным считается штыревое крепление. Подвешивание отопительных приборов на нужной высоте обычно проводится с помощью угловых кронштейнов. Панельные радиаторы, в отличии от секционных, комплектуются крепежными элементами. Чтобы надежно закрепить один радиатор средних размеров, вполне достаточно пары штырей или угловых кронштейнов.

Подсоединение кранов и последующее подключение

• Кран нужно разобрать, после чего накрутить на радиатор штуцер и накидную гайку.
• Плотное закручивание обеспечивается применением специального ключа для «американок».

Подключение радиаторов полипропиленом, а также их последующая обвязка потребует наличия следующих материалов:

• Нити для резьбы.
• Уплотняющего соединительного материала.
• Комплекта ключей.
• Пакли и резьбовой пасты.

Качество и скорость подключения радиатора к полипропиленовым трубам увеличиться, если знать следующие подробности:

• Дистанция между батарей и подоконником выбирается не меньше, чем 10 см. Если ее уменьшить, то это повлечет за собой изменение траектории движения потока нагретого воздуха, что снижает эффект отопления.
• Между радиатором и полом должно быть 12-15 см, во избежание резких температурных колебаний.
• Расстояние между задней поверхностью обогревающего прибора и стеной – от 20 мм.

Наиболее оптимальным местом установки батареи отопления является участок под окном: это обеспечит нагревание холодных потоков, проникающих с улицы. По возможности, радиаторы оставляются в неприкрытом положении, что при соблюдении других рекомендаций по установке позволяет приблизить КПД прибора к 97%. Если поместить прибор в нишу, его КПД падает до 93%. Использование частично закрытого экрана снижает этот показатель до 88%.

Полностью закрытый декоративный экран, применяемый для украшения не очень привлекательных чугунных радиаторов, может уменьшить коэффициент вплоть до 75%. Что касается применения полипропиленовых труб для подключения радиаторов отопления, которыми все чаще заменяются традиционные металлические, то это полностью себя оправдывает. В результате значительно облегчаются монтажные и обслуживающие работы, которые можно реализовывать самостоятельно.

teplospec.com

расчёт проекта, выбор труб, инструкция по установке в этапах

Сегодня практически все выбирают для устройства теплоснабжения полипропиленовые трубы – как для квартиры в многоэтажном доме, так и для частного строительства. И этот выбор вполне оправдан их долгим сроком службы – более полувека, сравнительно невысокой стоимостью, как на трубы, так и на их крепления, монолитностью стыка, и конечно же, простотой монтажа. Подключение радиатора полипропиленовыми трубами отопления можно произвести самим, не прибегая к дорогим услугам сантехников. Но приступая к их монтажу, нужно обладать некоторыми тонкостями в данной области, чтобы обеспечить себя качественной отопительной системой на много лет.

Разработка проекта трубопровода

С чего начинается самостоятельная установка системы теплоснабжения, так это с составления грамотной схемы трубопровода. Главный принцип расположения трубопровода – это его эргономичность. Важно, чтобы было меньше изгибов, стыков и лишних деталей. Для подвода труб к радиаторам отопления понадобится одна из трех общеустановленных схем их расположения:

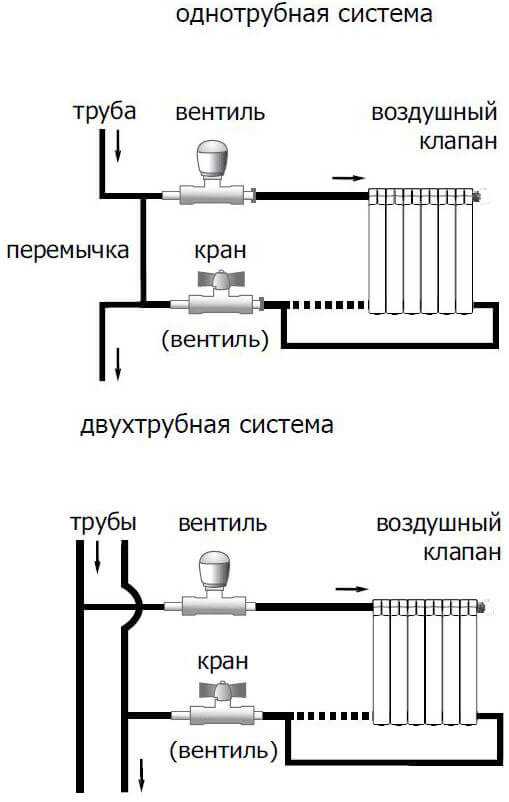

Схема подключения радиатора отопления

• Первая и самая простая схема, посредством которой можно выполнить подключение радиатора отопления полипропиленовыми трубами – это однотрубная система. Суть ее заключается в расположении радиаторов от котла по температуре теплового носителя. Чем дальше от котла, тем слабее греет батарея отопления. Этот способ хоть и экономит материал, но отличается неравномерным распределением тепла в помещении;
• Вторая, и самая эффективная — коллекторная схема расположения трубопровода. Она характеризуется большей его длинной, а так же большей равномерностью распространения теплого воздуха и простотой в регулировке и эксплуатации всей системы;
• Третья, и самая подходящая схема устройства снабжения тепла для частного дома – называется двухтрубная. При ней укладка труб производится в стены и под пол. Такой способ наиболее сложный, но не менее эффективный. Что следует учитывать при таком способе, так это то, что трубы должны быть из целого куска материала.

При разработке трубопровода важно учесть все мелочи. На схеме следует графически обозначить места расположения абсолютно всех элементов. Также изображаются места крепления отопительных элементов. Способы, которыми производится подключение полипропиленовых труб к радиаторам, тоже следует отмечать на схеме. Они бывают однотрубные, нижние, боковые, двухтрубные.

Трубы для системы отопления

Применение этих способов зависит от вида отопительных батарей. Так, к радиаторам из стали подключают отопление нижним или боковым способом. А разновидности секционных радиаторов лучше подключать боковым способом. Допускается их подсоединение, как отдельными секциями, так и целым радиатором. Повышенное внимание требуют изгибы и стыки.

Основные критерии выбора полипропиленовых труб

Имея на руках схему трубопровода, не составит труда произвести расчет метража самих труб и количества фитингов. Подсчитав все это, можно отправляться в магазин сантехники. Но оказавшись в нужном отделе, возникает новая трудность — разнообразный ассортимент продукта, в котором обычному обывателю на первых порах довольно сложно разобраться. Но зная определенные характеристики, можно сделать правильный выбор качественного полипропиленового продукта.

Первый критерий выбора — это их маркировка. Трубы с маркировкой PN10 используются исключительно для устройства водоснабжения холодной воды. А вот PN20 применительны также для горячего водоснабжения. Изделия, маркированные PN25, используются только для устройства систем снабжения теплом и горячей водой. Последние два вида армируются обычно специальной фольгой, реже стекловолокном. Укрепление делается для предотвращения деформации труб под воздействием высоких температур.

Равномерность толщины трубы, которая видна на срезе, тоже важный фактор, влияющий на их качество. При выборе различных фитингов нужно проверить качество их стыков с трубами. Если при их соединении труба с легкостью соединяется с крепежом, то это является показателем плохого качества. Их стыковка без предварительного нагрева невозможна. Поверхность этих полипропиленовых изделий должна быть идеально гладкой, без дефектов.

Такие трубы выполняются разными диаметрами, которые определяют конкретное место их расположения. Трубы, обладающие диаметром более 200мм, используются при строительстве общественных зданий, а для мелкого строительства рекомендуются изделия диаметром 20-32мм. Для устройства систем водоснабжения горячей водой идеальным вариантом будут трубы 20мм, а для стояков – 25мм. Для автономной системы обогрева могут применяться различные варианты диаметров. При центральном отоплении вполне достаточно диаметра 25мм. Для устройства теплых полов используют трубы диаметром не больше 16 мм.

Вот примерный перечень того, что понадобится, чтобы произвести подключение алюминиевых радиаторов полипропиленовыми трубами. Этот список, одинаков для всех типов радиаторов:

• различные переходники;
• ключ для выпуска и стравливания воздуха, вентили;
• заглушки, специальная арматура;
• инструменты для установки переходников;

  Переходники для труб отопления

• электросварочный аппарат;
• И, естественно, сами трубы.

Имея на руках все необходимое, можно, наконец, приступить непосредственно к долгожданной установке.

Этапы и тонкости монтажа

Чтобы правильно и безопасно произвести подключение радиатора полипропиленовыми трубами отопления, в первую очередь нужно поддерживать уровень температуры в рабочем помещении не ниже 5оС. Внимание! Нельзя допускать контакта открытого огня с полипропиленовыми элементами, а также не стоит делать резьбу на них. Перед монтажом обязательно нужно убедиться в отсутствии загрязнения и повреждений. После соблюдения этих основных требований выполняется подключение радиатора полипропиленовыми трубами отопления по следующим этапам:

1. первый шаг – отмер и отрезка полипропиленовой трубы нужной длины;
2. далее торец ее зачищают от заусенцев;
3. на трубе отмечают место ее соединения и фитинга;
4. далее их одновременно разогревают сварочным аппаратом;

   Схема монтажа труб ПЭ

5. после прогрева осуществляется соединение полипропиленовых элементов в соответствии с метками. При этом стоит следить за перекосами;
6. во время остывания, оно обычно равно 10 – 30 секундам, можно скорректировать их соединение;
7. остальные соединения выполняются аналогично. Для ускорения процесса монтажа лучше всего произвести их заранее;
8. далее выполняется монтаж радиаторов. Устанавливать их следует по уровню, так, чтобы расстояние от стены не составляло больше 2-х см, а от пола было в пределах 10 см, но не превышало 15 см;
9. следующий шаг — вкручивание держателей радиатора и непосредственная его установка на них;
10. соединение полипропиленовых труб с радиатором начинается с установки переходных муфт и необходимой зачисткой трубы;
11. после этого делается спайка трубы с муфтами;
12. далее по необходимости устанавливается переходной уголок и сразу вкручивается «американка», пока не остыло место спайки. Но только установка ее должна происходить с помощью специального ключа, без него монтаж «американки» просто невозможен.

При работе сваркой стоит принимать во внимание следующие особенности:

• во-первых, строго соблюдать время прогрева деталей, оно должно составлять 5 – 20 секунд, так как перегрев может привести к их порче;
• во-вторых, соединение деталей, которое производится, как говорилось выше, сразу же после прогрева, не допускают кривизны, потому что это может повлиять на качество дальнейшей эксплуатации всех отопительных элементов;
• в–третьих, после крепления примерно в течение 3-х минут происходит полное схватывание шва, именно поэтому нужно очень бережно с ним обращаться и дождаться полного остывания соединения.

Но главное правило выполнения монтажа систем теплоснабжения не только из полипропиленовых труб, а также и из других разновидностей сантехнических материалов – это методичность и скрупулезность. Один неверно проведенный этап работы – и качество всей отопительной системы ставится под вопрос. Это ведет в лучшем случае, к немалым затратам на приобретение новых материалов, а в худшем – к созданиию аварийной ситуации в доме.

aqua-sovet.ru

Соединение металлической трубы с полипропиленовой

Способ соединения труб

Повсеместное использование пластиковых труб и практически полное исчезновение других их видов позволило снизить как материальные, так и временные затраты на монтажные и ремонтные работы. И все же трубы, изготовленные из металлов, не исчезли совсем. Остались еще системы, где они применяются до сих пор. К тому же не будем сбрасывать со счетов дома старой постройки, где водопроводные и отопительные стояки представлены стальными трубами. Поэтому вопрос, затрагивающий способы соединения металлопластиковых труб и металлических, интересует многих домашних мастеров.

Чтобы понять, в чем суть этого процесса, необходимо в первую очередь разобраться с физическими свойствами пластика и металлов.

Металлические трубы

В этой категории отдельно следует отметить медные изделия. Они отличаются от других используемых в отоплении металлов высокой пластичностью и мягкостью. Признаемся, что места соединения меди и пластика встречаются крайне редко. На память приходит элеваторный узел в отопительной системе частного дома, от которого производится разводка по контурам распределения.

Чаще всего приходится встречать соединение полипропиленовой трубы с металлической, основными свойствами которой являются твердость и повышенная механическая прочность.

Но в системе отопления используются разные стальные трубопроводы с различными физическими свойствами:

• Чисто стальные трубы подвержены коррозии. К тому же их внутренний диаметр с годами уменьшается из-за зарастания.
• Оцинковка наоборот обладает высокой коррозионной стойкостью. Но работать с ней сложнее, поскольку затруднены сборочные операции.
• Нержавеющая сталь отличилась высокой стоимостью. Добавим, что такие трубы очень сложно обрабатывать.

Пластиковые трубы

Не все знают, что под названием «пластик» скрывается достаточно широкий перечень материалов. Поэтому не стоит валить в одну кучу все пластиковые трубы, тем более что у каждого вида есть присущие только ему качества и свойства:

• Полиэтилен отличается высокой пластичность и мягкостью. У него одна проблема — он не может выдерживать высокие температуры. Предел — +80С.
• Полипропилен. По твердости превосходит полиэтилен, но имеет более низкий удельный вес. Его часто используют в горячем водоснабжении и в отоплении. Кстати, в основном эти трубы поступают в продажу без армирующего металлического каркаса.
• Трубы из поливинилхлорида (ПВХ) чаще всего применяются для сооружения канализационной сети. В отоплении их не используют.

Когда соединяют пластик и металл?

Фланцевое соединение

Если рассмотреть все ситуации, то оказывается, их не так уж много. По сути, встречаются всего лишь три основные причины такого «контакта»:

1. Когда речь идет об отоплении, стык между нагревательным котлом и распределяющим (подающим), а также обратным контурами и есть место стыковки двух материалов. Патрубки котла — это металлические трубы, а разводка — пластиковые.
2. При капитальном ремонте многоквартирного дома. При проведении этого процесса в бюджет закладывается полная замена старых отопительных труб новыми. Но точка подключения дома — это опять-таки стык двух материалов.
3.  В случае ремонта квартиры. Если дом не прошел капитального переоборудования, то стояки в нем будут стальными. Подсоединение радиаторов отопления к вертикальной разводке опять создает тот самый стык из металла и пластика.

Скорее всего, могут встретиться и другие ситуации. К примеру, под землей по территории проезжей части прокладываются трубы с высокой степенью прочности, то есть металлические. А уже в самом доме идет пластиковая разводка. Но три названные ситуации встречаются чаще других.

Напоминаем, что существует два основных вида отопления — система с естественной циркуляцией теплоносителя и принудительной. В городских квартирах возможен только второй вариант. Почему это необходимо учитывать, когда дело касается соединения пропиленовой и стальной трубы? Причина в давлении. Не все соединительные конструкции (фитинги или способы сварки) могут выдержать напор теплоносителя с высокой температурой.

Поэтому рекомендуется использовать специальные фитинги. Это соединительные муфты, в которых с одной стороны есть посадочное отверстие для пластиковой трубы определенного диаметра, а с другой — резьбовое метрическое соединение. Есть два вида фитингов — с внутренней металлической резьбой и с внешним торчащим сгоном. В первом случае фитинг устанавливается на металл на приваренный к трубе сгон. Во втором случае резьба вкручивается в соединительную металлическую муфту. Такое соединение используется только в том случае, если система отопления собирается из пластиковых труб диаметром не больше 40 мм.

Иногда приходится соединять в узел несколько труб из разных материалов. Фитинги для этого сегодня найти на рынке — не проблема. Что касается труб большого диаметра (их в отопительной системе не используют), то для этого приходится применять специальные фланцевые конструкции и приспособления.

Процесс соединения труб фитингом

Переходник металл-пластик

Итак, необходимо соединить металлопластиковую трубу со стальной. Как это сделать правильно?

• Для этого надо создать на металлической трубе резьбу. Это можно сделать двумя способами — приварить сгон или нарезать резьбу леркой. Первый вариант проще, но для него потребуется газосварочный аппарат и навыки работы с ним. Поэтому многие домашние мастера выбирают второй способ.
• Конец трубы необходимо зачистить, смазать солидолом или другим масляным материалом и провести нарезку резьбы, используя обычный резьборез. Саму резьбу надо зачистить от стружки и заусенцев.
• Теперь на нее наматывается фум-лента. Это специальный материал, который обеспечит герметичное соединение. Наматывать ленту надо по часовой стрелке, причем слишком много материала — плохо, мало — тоже нехорошо. Поэтому постарайтесь найти золотую середину. Если вас одолевают сомнения, сделайте по диаметру 2–3 витка, но обязательно поверхность ленты смажьте силиконовым герметиком.
• Теперь можно накручивать фитинг. Обратите внимание, что для этого не надо использовать какие-то специальные инструменты. Все делается вручную. Небольшое пережим, небольшое давление — и фитинг может треснуть. После подключения и предварительной опрессовки в месте стыка может появиться подтек. Не переживайте — просто немного закрутите фитинг и опять только вручную.
• Остается завершающий этап — приварить пластиковую трубу к пластиковому концу фитинга.

 Заключение по теме

Подключение системы отопления, где есть соединение полипропиленовых и стальных труб, всегда чревато неприятностями в виде подтеков. Поэтому выбрать правильно схему, по которой можно соединить два материала — одна из главных задач качественного монтажного процесса. На практике же оказывается, что в системе отопления не так уж много видов такого соединения, поэтому разобраться в них будет не очень сложно.
