1 Copeland Спиральные компрессоры Новинки 2006

2 Specter > Summit

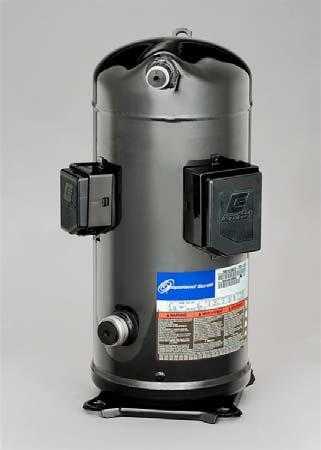

3 Компрессоры для кондиционирования Переход от Specter к Summit 15л.с. Specter Summit Холодопроизв. (квт) Холодильный коэфф Шум (Дб, ср.) Вес (кг.) Высота (мм) Summit

4 Модельный ряд компрессоров Copeland Scroll Сегодня платформа Star / Quantum Quest Summit Specter LCS Л.с В будущем платформа Star / Quantum Quest Summit LCS Л.с ZP61/72 тандем

5 Сравнение Summit и Specter (вид спереди) Summit Specter ZR94 ZR90 ZR108 ZR11 ZR125 ZR12 ZR144 ZR16 ZR160 ZR190 ZR19 ZP90 ZP103 ZP120 ZP137 ZP154 ZP182 ZP180 A нагнетание G 7/8″ 7/8″ 7/8″ 7/8″ 7/8″ 7/8″ 7/8″ 7/8″ 7/8″ 7/8″ 1″1/8 B всасывание E 1″ 1/8 1″3/8 1″ 3/8 1″ 3/8 1″ 3/8 1″ 3/8 1″ 3/8 1″ 3/8 1″ 3/8 1″ 3/8 1″5/8 C диам.корпуса D диам.смотр.стекла 1″ 3/4 UNF 1″ 3/4 UNF 1″ 3/4 UNF 1″ 3/4 UNF 1″ 3/4 UNF 1″ 3/4 UNF 1″ 3/4 UNF 1″ 3/4 UNF 1″ 3/4 UNF 1″ 3/4 UNF 1″ 3/4 UNF вес, кг устан.разм. 190 x x x x x x x x x x x 220

6 R410A

7 Кондиционирование Только у Copeland полная линейка компрессоров для R410A Спиральные компрессоры серии ZP Модели ZP90K ZP137K: Стандартное исполнение 425 = смотровое стекло + клапан Шредера Новый, самый большой в мире компрессор для работы на R410A: ZP385KCE Характеристики ZP385KCE при En Hz квт COP Уровень шума Дб

8 Тепловые насосы

9 Отопление Однофазные модели спиральных компрессоров для тепловых насосов Zh25 Zh40 Zh40 скодомpfj Cпиральные компрессоры для тепловых насосов ZH56 Zh21 Zh21 для R407C Cпиральные компрессоры EVI ZH56 Zh21 Zh21 *VE для высокотемпературных тепловых насосов для R407C (нагрев воды до +65 C)

10 Dual Scroll

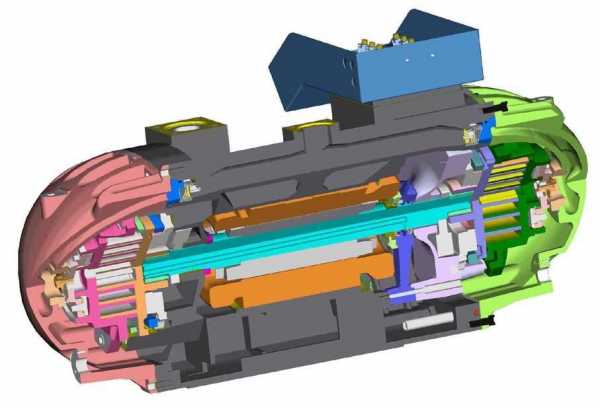

11 Кондиционирование Новые горизонтальные полугерметичные спиральные компрессоры Dual Scroll с приводом от 50 до 120 л.с. ZR620 ZR1520

12 Новый модельный ряд спиральных компрессоров коммерческой серии Номин.произв. Л.с одиночный тандем трио одиночный тандем одиночный

13 Движение газа в компрессоре Обратный клапан Всасываемый газ Нагнетаемый газ 50% потока через 4 паза Отражатель 50% потока

14 Регулирование производительности Алгоритм разгрузки: Байпасирование промежуточного давления (через соленоид) на всасывание для разгрузки спирального блока; при этом плавающее уплотнение перестает отделять нагнетание от всасывания, и сжатие в модулируемом блоке прекращается байпас нагрузка Цикличность включения механизма разгрузки: Отключаемый спиральный блок может находиться в отключенном состоянии сколь угодно долго (эл.двигатель продолжает охлаждаться). 50% производительность означает постоянную разгрузку одного спирального блока

16 Конструкция маслонасоса Область нагнетания масла (уменьшается) Область всасывания масла (растет) Насос объемного типа (лопастной) Проверенная надежность пружина лопасть к OPS крышка колесо

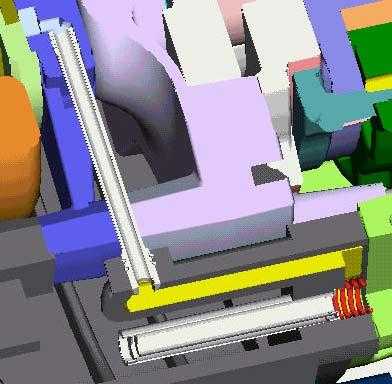

17 Распределение масла (продолжение) К подшипнику в подвижной спирали (постоянная нагрузка) К подшипнику вподвижной спирали (модулир.) К опорному подшипнику К опорному подшипнику Трубка подачи масла Масляный фильтр

18 Рабочий диапазон R407C роса – 10K перегрев Температура конденсации ( C) Температура кипения ( C)

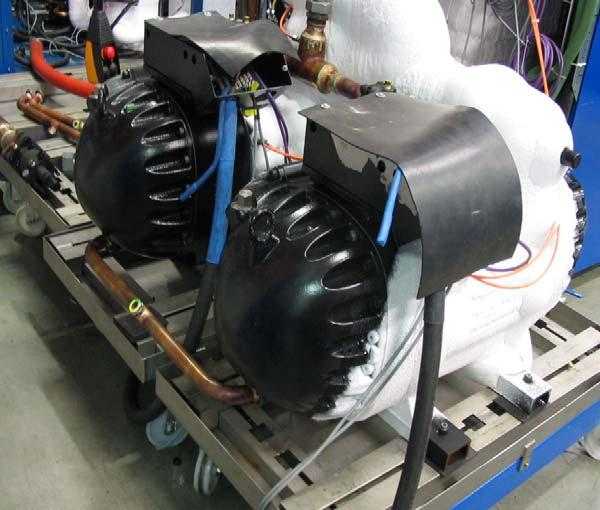

19 Тандем на базе Dual Scroll Использован тот же принцип, как и у тандемов на базе Specter/LCS Двухфазная труба (TPTL) выравнивание по маслу и по газу 2 линии выравнивания Ø35мм. Трубопроводы: всасывание 31/8 нагнетание 21/8

20 Кондиционирование Начало серийного производства на заводе в Велькенрадте, Бельгия: ZR620K июнь 2006 ZR760K январь 2007 Одиночный Тандем R407C En 12900, 50 Гц 50Гц Модель Л.с. квт COP BTU / час EER Дб 50Гц ZR620KC/E ZR760KC/E * ZRT124MC/E , ZRU138MC/E * , ZRT152MC/E * , * Предварительные данные

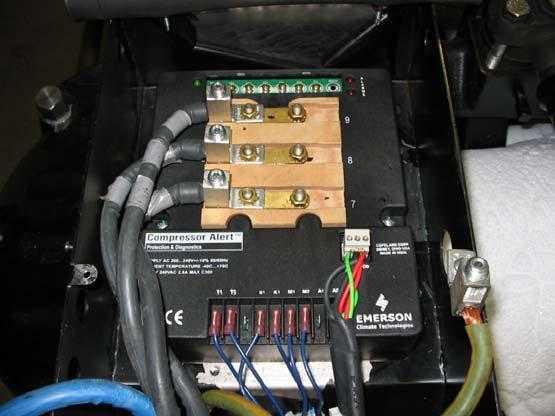

21 Преимущества нового модуля по диагностике и защите компрессоров Compressor Alert TM Compressor Alert TM Diagnostics & Control

22 Получение данных Температура нагнетания Замер в спиральном блоке Давление масла OPS-1 (замкн.) Температура обмоток 6 PTC термисторов

23 Сравнение 100л.с. Dual Scroll тандем Винт 2 x 50 л.с. Bitzer Производит. 292 квт 286 квт Эффективность 11.0 EER 10.9 EER Шум 85 Дб 88 Дб Размеры длина 109 см 154 см высота 66 см 72 см глубина 107 см 70 см Вес 670 кг 820 кг Регулир.произв. 4 шага плавно Производительность при ARI R407C, роса, 50Гц Лучшие показатели

24 Digital Scroll

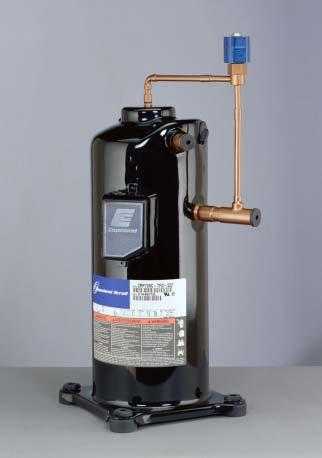

25 Цифровой спиральный компрессор 2 модели спиральных компрессоров для кондиционирования с плавным регулированием производительности ZBD30 и ZBD45

26 Алгоритм работы Digital Scroll Без нагрузки Нагн.термистор Вентиль под напряж. 100% Разгрузочный вентиль Произв. компрессора Под нагрузкой Вентиль обесточен 0% Время (с) Алгоритм 1 цикл = 20 секунд

27 Digital Scroll: ZBD характеристики Хладагенты Холодопроизводительность, квт, при +5/+50, 100% Потребляемая мощность, квт Холодильный коэффициент Объемная производительность, м 3 /час Шум на расстоянии 1 м., Дб. ZBD 30 KC R22, R404A 10,84 3,35 3,24 14,1 59 ZBD 45 KC R22, R404A 15,89 4,86 3,27 20,6 67

28 Digital Scroll Развитие проекта ZRD Models, R407C Одиночный 42K 48K 61K 72K 81K 230/1/50Гц /3/50Гц K K 27.7 T96K T12M U13M T14M T16M Тандем 400/3/50Гц R407C квт при En12900, точка росы Соленоидный вентиль ZRD42 / 81 ZRD94 / 125

29 Copeland Scroll Digital TM Конструкция уравнительной линии

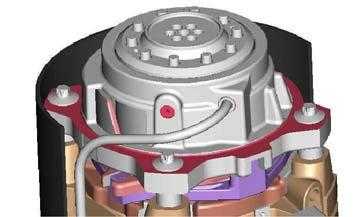

30 ZRD94-ZRD125 ZRD125 Конструкция Разгруз.порт на неподв.спирали СВ

31 Преимущества Компрессорные станции Холодопроиз-сть (квт) Цифр. Работает только цифровой компр. Общая холодопр. Цифр. Станд. 1 Работают цифр. И станд. Станд. 2 Станд. 1 Работают цифр. И станд Станд. 3 Станд. 2 Станд. 1 Работают цифр. И станд Плавное регулирование Точное поддержание давления всасывания Давл.всасывания время

32 Контроллеры Alco Controls EC2 / EC3 ККА и станции Digital Станд. Контроллер ККА Alco EC2-552 (до 2 компрессоров) СВ Digital Станд. Станд. Станд. System Controller Alco EC3-62X (Up to 4 compressors СВ Производители могут использовать собственные контроллеры EC2 для компрессорно-конденсаторных агрегатов EC3 для компрессорных станций

33 Контроллеры для Digital Scroll Контроллер ККА Alco EC2-552: Питание 24В перем.тока Alco EC2-552 Управление по давлению всасывания Управление стандартным компрессором (вкл./выкл.) Управление цифровым компрессором Наличие аналогового сигнала на регулятор скорости или частотный регулятор для вент.конденсатора Сетевое применение TCP/IP Версия для LON EC2-551 применяется только в агрегатах Copeland Параметры цикла: Фиксированный 20 секунд Настройка минимальной производительности через параметры контроллера Минимальная производительность -2 секунды (10%)

34 Контроллеры для Digital Scroll Контроллер Alco EC3-621/ EC3-622: Управление по давл.всасывания Управления до 3 компрессоров (вкл./выкл.) Управление 1 цифровым компрессором Сетевое применение: EC3-621 LON EC3-622 TCP/IP Управление конденсатором Параметры цикла: Фиксированный 20 секунд Настройка минимальной производительности через параметры контроллера Минимальная производительность -2 секунды (10%)

35 Проект Digital Scroll Механизм изменения производительности Digital Scroll Изменение производительности разгрузкой спирального блока При разгрузке компрессор не сжимает газ Изменение производительности достигается путем изменения времени разгрузки Инверторы Изменение частоты вращения вала электродвигателя Производительность меняется при изменении частоты вращения вала электродвигателя Сигнал AC конвертируется в DC (меняется форма волны) изатем обратно в AC Ступенчатое регулирование Использование компрессоров с фиксированной производительностью Использование системы байпаса горячего газа для регулирования производительности

36 Проект Digital Scroll Диапазон изменения производительности Digital Scroll Диапазон изменения производительности от 10% до 100% Процесс изменения производительности происходит непрерывно Быстрая реакция Инверторы Диапазон изменения частоты от 28Гц до 110Гц Диапазон изменения производительности от 20% до 100% При изменении производительности частота меняется ступенчато Медленная реакция Ступенчатое регулирование Ограниченное количество ступеней регулирования производительности

37 Проект Digital Scroll Энергетическая эффективность Digital Scroll Высокая эффективность при частичной нагрузке В разгруженном состоянии потребление составляет 500Вт Нет потерь в инверторе Инверторы Потери в инверторе приработев диапазоне от 10% до 25% в зависимости от конструкции Потери существуют для всей гаммы оборудования Ступенчатое регулирование Хороший холодильный коэффициент пи 100% и 50% нагрузке Системы с байпасированием горячего газа энергетически неэффективны

38 Проект Digital Scroll Поддержание температуры Digital Scroll Плавное изменение производительности гарантирует прецизионное поддержание температуры ±0,5 С. Инверторы Точность зависит от качества инвертора. Обычно ±1,0 С. Замедленная реакция на изменение нагрузки. Точное поддержание температуры невозможно. Ступенчатое регулирование Нет возможности точного поддержания температуры.

39 Проект Digital Scroll Электромагнитное излучение Digital Scroll Отключение и подключение спирального блока является чисто механической операцией. Инверторы Является источником высокого уровня электромагнитного излучения. Обязательная установка ЭМ фильтров. Ограничения на использование в телекоммуникации. Ступенчатое регулирование НетЭМизлучения.

40 Проект Digital Scroll Возврат масла Digital Scroll Очень низкий унос. Максимальный объем циркулирующего масла равняется 1%. При отключении спирального блока масло компрессор не покидает. Скорость перемещения газа по системе равна скорости при 100% производительности, что гарантирует возврат масла. Инверторы Количество циркулирующего масла меняется с изменением производительности. Очень много масла уносится при работе на повышенных частотах. Обязательно применение маслоотделителей и системы возврата масла. Ступенчатое регулирование Нет особенных проблем с возвратом масла. Обязательно применение маслоотделителей и системы возврата масла.

41 FAQs 1 Изменился ли диапазон производительности компрессора Digital и стандартного? Да. Возможна корректировка в области высоких температур кипения при низкой конденсации. Для нормальной работы (уплотнения) спирального блока необходимо обеспечить разность давлений 4,5 бара. Процесс циркуляции масла в системе со стандартным компрессором и Digital одинаков? Нет. На холостом ходу Digital нет циркуляции масла. При работе Digital обеспечивает скорость движения газа и масла как стандартный компрессор.

42 FAQs 2 Как масло возвращается при 10% нагрузке? Что происходит на длинных вертикальных участках при 10% нагрузке, масло будет возвращаться? На горизонтальных участках трубопроводах длиной до 100м. и на вертикальных участках до 15м. не было замечено никаких изменений режима возврата масла в режиме нагрузки. На холостом ходу нет никакого уноса масла в систему. Можно ли установить Digital Scroll в уже существующую систему? Что необходимо? Вы должны установить алгоритм управления компрессором Digital.

43 FAQs 3 Уровень шума компрессора на холостом ходу по сравнению с инвертором? Разница между уровнем шума на холостом ходу и при работе составляет в среднем 2 Дб. Какова функция нагнетательного термостата на Digital? Термостат защищает компрессор от перегрева (утечка хладагента, блокирование конденсатора). Термостат установлен на нагнетательном трубопроводе или на компрессоре? Встроен в верхнюю часть кожуха на компрессорах ZR61/72/81

44 Преимущества систем с компрессором Digital 1. Эффективность 2. Низкая стоимость по сравнению с инвертором 3. Более высокая надежность механического метода регулирования по сравнению с электронным (инвертор) 4. Простота конструкции 5. Нет электромагнитного излучения 6. Самый широкий диапазон регулирования 7. Нет проблем с возвратом масла

45 EVI Scroll

46 Холодильная техника ZF EVI Спиральные компрессоры для холодильной техники нового поколения Самое эффективное решение для супермаркетов на R404A Начало серийного производства в Европе! Мощность привода л.с. модель Производительность, м 3 /час 4 ZF13KVE-TFD ZF18KVE-TFD ZF24KVE-TWD ZF33KVE-TWD ZF40KVE-TWD ZF48KVE-TWD 42.1

47 Новое поколение компрессоров ZF KV Второе поколение холодильных компрессоров оптимизировано для надежной работы в низкотемпературных центральных станциях супермаркетов. Увеличение переохлаждения позволяет увеличить производительность системы Увеличение производительности системы и ее эффективности происходит за счет впрыска пара в процессе сжатия в компрессоре Ранее эта система использовалась только в системах с большими винтовыми или поршневыми компрессорами. P i m+i m Переохлаждение в теплообменнике увеличивает холодопроизводительность системы i h

48 Преимущества системы с экономайзером ТО m m+ ТРВ ТРВ i конденсатор Соленоидный вентиль i Впрыск пара испаритель Спиральный компрессор Прирост производительности системы на 45% Увеличение холодильного коэффициента (COP) на 27%

49 Расчет экономайзера в программе SELECT 6 Темп.насыщения, С Мощность экономайзера Темп.жидкости на выходе, С

50 Преимущества EVI по сравнению с полугерметичными компрессорами Снижение капитальных затрат до 20% Требуются компрессоры меньшей производительности или меньшее количество компрессоров Экономия на дополнительном оборудовании для компрессоров Экономия на более простых электронных компонентах Снижение массы и габаритов компр.станции до 30% Снижение уровня шума Снижение эксплуатационных затрат до 25% Меньше установочная мощность электродвигателей для получения необходимой холодопроизводительности Стабильные параметры системы (экономия электроэнергии) Снижение затрат на обслуживание

51 CO2

52 Почему CO 2? Длительное обсуждение потенциального запрещения фторсодержащих газов (R404A) повышает интерес к альтернативным вариантам с низким GWP (Global Warming Potential, Потенциал Глобального Потепления) Gwp (100a) R404A: 3260 Gwp (100a) CO2: 1 Законодательство/налоги Имидж компании, которая борется за чистоту окружающей среды Дифференцирование Сервис. Требования по обнаружению утечек для систем с фторсодержащими газами

53 Анализ применения CO 2 COP 6 Эффективность 4 2 Разработка изделия исследования исследования HFC CO2 0 супермаркеты LT супермаркеты MT склады низкотемп.сист. среднетемп.сист. Кондиц. воздуха Трансп.кондиц. воздуха Трансп. холод Тепл.насосы непоср.нагрев Тепл.насосы тепл.вода Действия Copeland Доли рынка Engineering, NK

54 Низкотемпературные системы на CO 2 Развитие направления Модельный ряд Copeland и Bitzer COP FY06 FY Сравнение COP и веса Te= -35, Tc=-10 C Вес, кг Copeland Bitzer m³/h SH – COP Scroll – COP SH Weight Scroll Weight 20 0 Изменения по сравнению с компрессорами ZP Газ.отражатель масло Engineering, NK

55 Проект ZO для каскадных систем на CO 2 Модель Qo (квт) 1 ZO34K3E-TFDN ZO37K3E-TFDN ZO45K3E-TFDN ZO58K3E-TFDN ZO98KCE-TFDN C / -10 C / 20K

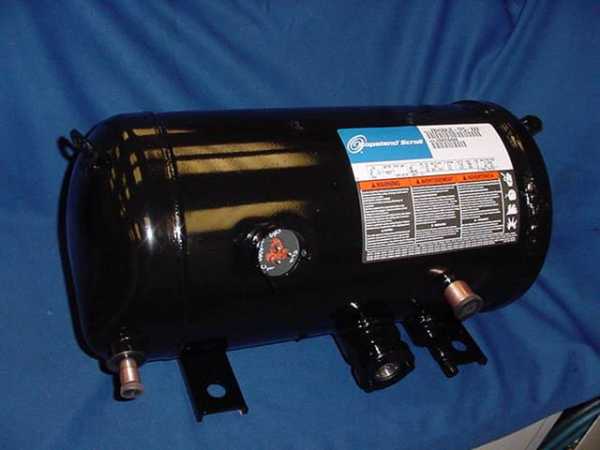

56 Horizontal Scroll

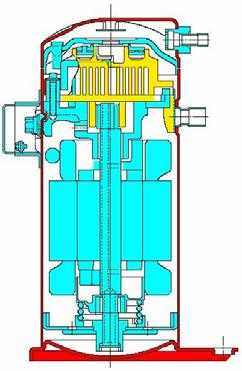

57 Проект Horizontal Scroll Две платформы: ZBH и ZRH ZBH ZRH Производительность идентична вертикальным моделям Хладагенты: ZBH ZRH R-404A R-134a R-134a R-407C R-407C

58 Проект Horizontal Scroll Характеристики Холодопроизводительность 5 C/50 C/10K/0K, R407C роса ZRH kw ZBH Хладагенты R407C, R134a R407C, R134a, (R404A) Соединения Пайка или Rotalock Смотровое стекло и заправочный штуцер No Yes Нагнетательный термостат No No Электродвигатели TFD (TF5) (TF7) (TFE) ( /3/50) ( /3/50) 4 hp only (460/3/60) ( /3/60) (380/3/60) (575/3/60)

59 TF5

60 Компрессоры TF5 (220/3/50) Начало выпуска на заводе в Северной Ирландии июнь 2006 Модель ZS21K4E-TF5-551 ZS26K4E-TF5-551 ZS30K4E-TF5-551 ZS38K4E-TF5-551 ZS45K4E-TF5-551 Модель ZB21K4E-TF5-551 ZB26K4E-TF5-551 ZB30KCE-TF5-551 ZB38KCE-TF5-551 ZB45KCE-TF5-551 Транспортный холод Специальное применение ZF09K4E-TF5-551 ZF11K4E-TF5-551 ZF13K4E-TF5-551 ZF15K4E-TF5-551 ZF18K4E-TF5-551 ZF09K4E-TF5-556 ZF11K4E-TF5-556 ZF13K4E-TF5-556 ZF15K4E-TF5-556 ZF18K4E-TF5-556
