Спускная арматура – типы, особенности конструкций и их стоимость

Содержание

Какая арматура сливного бачка лучше

Кокой бы конструкции ни было устройство арматуры сливного бачка унитаза, суть ее работы универсальная – поддержание определенного уровня воды в бачке. При заполнении его водой, арматура должна перекрыть входной кран, а после — открыть.

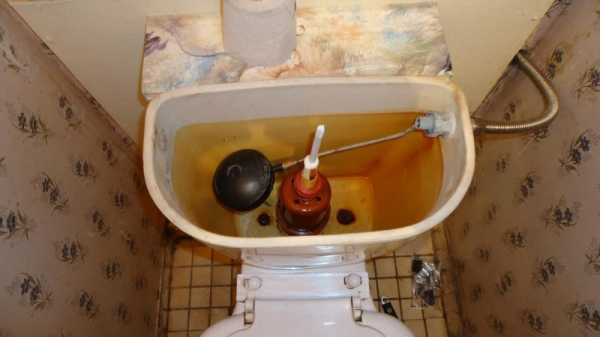

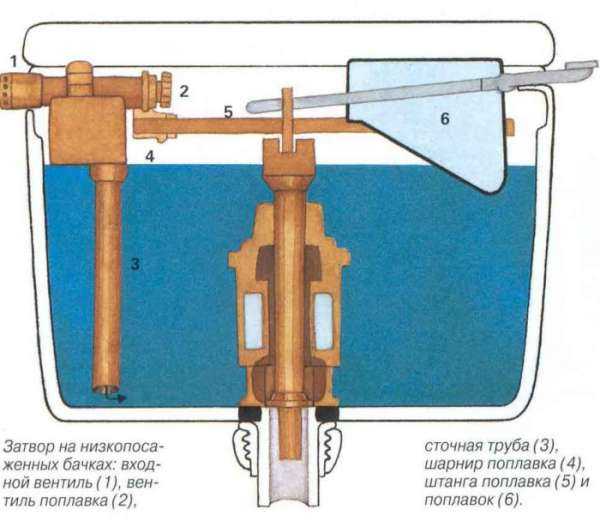

Устройство бачка унитаза

  • сливной узел;
  • устройство регулирования напора – выполнено в виде рычага соединенного с водопроводной трубой посредством регулирующего крана;
  • поплавок – датчик уровня, который определяет момент открытия и закрытия крана подачи в воды.

Виды и типы конструкций

Конструктивно сливные механизмы арматуры различаются, и в основном зависят от типа сливного бачка — их три:

  1. Бачок подвесной, верхней установки со шнурком. Такое устройство широко применялось ранее, в Хрущевских постройках. Эстетика его нулевая зато, ввиду высоты установки, такой бачок обеспечивал качественный интенсивный напор потока слива.
  2. Бачок, смонтированный непосредственно на корпусе унитаза. Эта конструкция активно используется с 90 – х годов и сегодня наиболее распространена.
  3. Встроенный, скрытый бачок. Наиболее современная система, с довольно сложной схемой монтажа – устанавливается на металлический каркас, спрятанный за фальшпанелью, а кнопка управления (слива) выводится на внешнюю стенку. Доступ к такой конструкции возможен только через сливную кнопку, что довольно серьезно усложняет процесс ремонта.

По типу управления механизмами, можно выделить следующие:

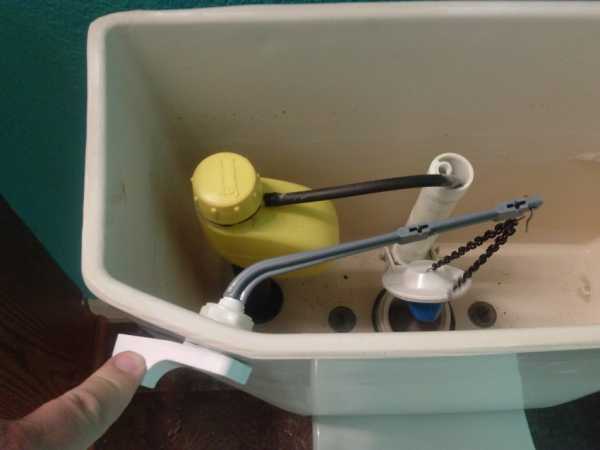

    Штоковые. Такие системы представляют собой шток с установленным на нем резиновым клапаном, который закрывает или открывает сливную горловину бачка. Для управления, вверху крышки выведена ручка, которую нужно поднять вверх для слива воды. Конструкция считается устаревшей и неэффективной – малейший износ прокладки клапана дает течь и большие непроизводительные потери воды.

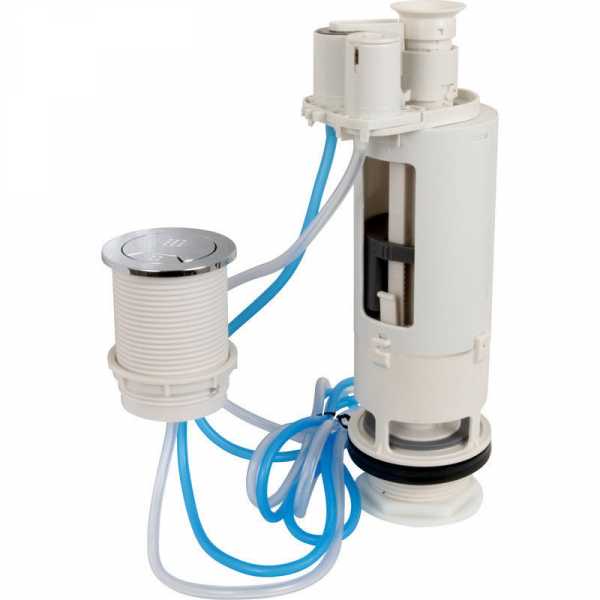

Кнопочные. Такие системы бывают двух типов исполнения:

  • Однокнопочные бачки полного слива. При нажатии кнопки сливается весь объем жидкости.
  • Двухкнопочные или двухрежимные. Такие конструкции обеспечивают более удобный и экономный режим эксплуатации. Одна кнопка служит для так называемого легкого слива – вытекает часть содержимого, другая обеспечивает полный слив.
  • C cистемой – стоп-слив. Такие бачки имеют одну кнопку, а объем слива регулирует пользователь. Первое нажатие открывает клапан слива, второе — закрывает. На наш взгляд — это излишнее баловство но, как говорится, на всякий товар свой покупатель.

Различаются сливные механизмы и устройством клапанов:

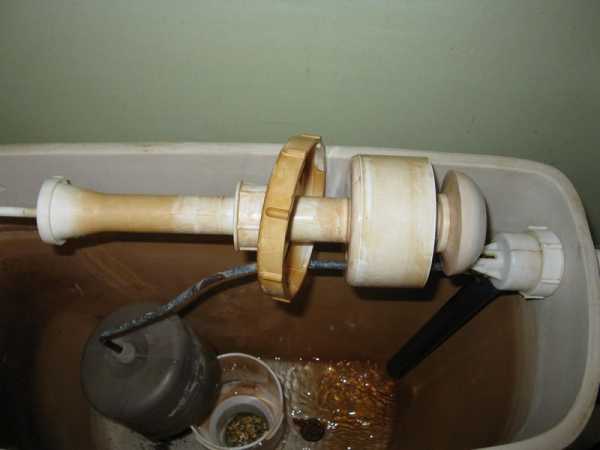

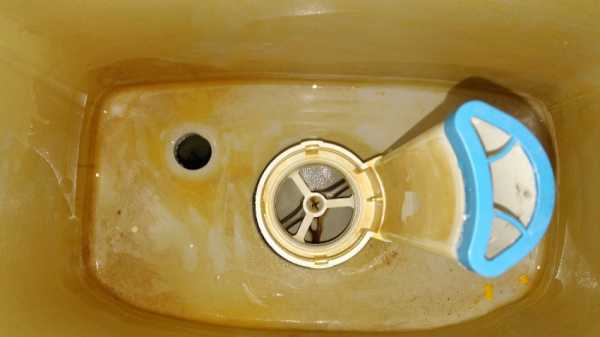

  • Клапан типа кройдон. Он обитает, в основном в старых изделиях. Конструктивно составлен из рычага поплавка, вертикального клапана и поршня с седлом. При наборе воды, поплавок поднимается и через рычаг воздействует на систему клапана. При достижении оптимального уровня воды в баке, клапан полностью перекрывает подачу воды.
  • Поршневой клапан. Устройство и принцип работы, практически не отличаются от предыдущей конструкции, за исключение того что

vsjaarmatura.ru

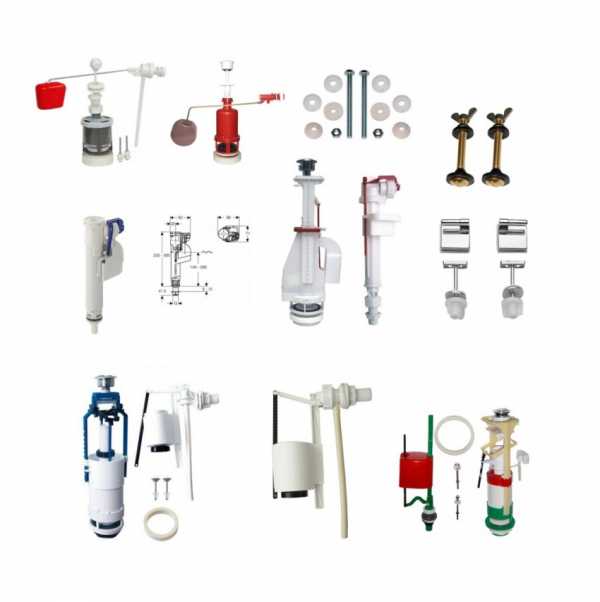

75 фото основных видов запорных элементов и запчастей к ним

Для комфортной атмосферы в доме необходимо, чтобы сантехника отлажено работала. При этом хочется отметить, что система канализации и унитаз, являющиеся её составными частями, играют далеко не последнюю роль. В свою очередь, чтобы хорошо работал унитаз, нужно уделить внимание его технологическим особенностям, его конструкции, а также тому, в каком состоянии арматура.

Краткое содержимое статьи:

Какие могут быть виды

Прежде чем решать вопрос, каким образом выбирать арматуру для унитаза, попробуем понять, что следует понимать под словом «арматура». Под данным словом следует понимать все составляющие элементы, которые направлены на обеспечение работы сантехники, в неё входит, в том числе, унитаз.

В соответствии с выполняемыми функциями, можно выделить несколько следующих видов:

  • арматура, перекрывающая поток воды после того, как бачок будет наполнен;
  • арматура, обеспечивающая спуск жидкости.

Каждый из видов составляет обособленные механизмы, которые, тем не менее, тесно связаны между собой. Последнее обстоятельство приводит к тому, что при поломке одного из них, работать перестаёт и второй..


Каким образом наполняется бак

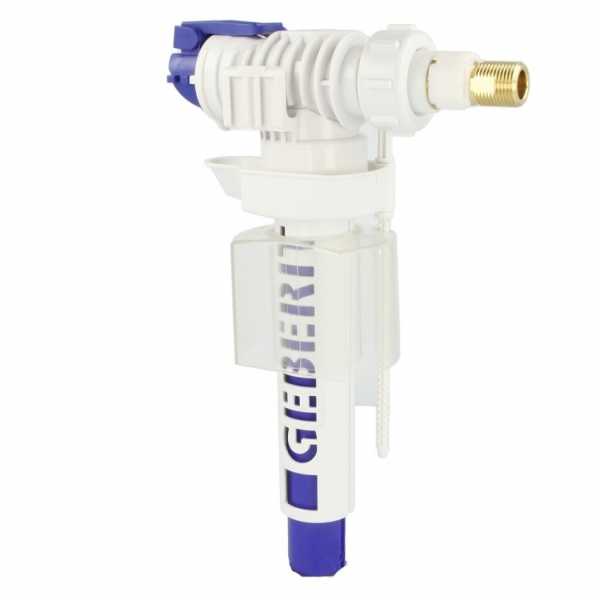

Функцию наполнения бачка, как уже было описано ранее, возложена на рассматриваемый механизм. Выделим её основные детали. Так, запорная система представляет собой совокупность запорных клапанов, рычагов, поплавка и подающих штуцеров.

Несколько рычагов обычно составляют единую совокупность из металлических либо пластиковых деталей, соединённую с поплавком. Для изготовления последнего обычно используют пенопласт либо полый пластиковый баллон, он предназначен для того, чтобы регулировать уровень воды в сливном бачке и определять, когда бачок будет заполнен.

При этом вся запорная арматура работает следующим образом. Сначала жидкость наполняет сливной бак. При этом происходит поднимание поплавка до определенного предела.

Как уже описывалось ранее, поплавок и рычаги соединены, поэтому, при достижении поплавком определенного предела, рычаг воздействует на специально установленный для запора клапан, поток воды перекрывается.

Также можно выделить разные виды арматур по расположению подачи жидкости. Так, вода, при наличии арматуры для унитаза с боковой подводкой, может поступать сбоку, при этом водопровод располагается, как правило, сверху.

При таком расположении вода обычно набирается с большим шумом. Наименьший шум создаёт подача воды снизу. Также вода может подаваться сверху, но это довольно редкая конструкция.

Таким образом, наиболее предпочтительной представляется арматура для унитаза с нижней подводкой.

Как осуществляется слив

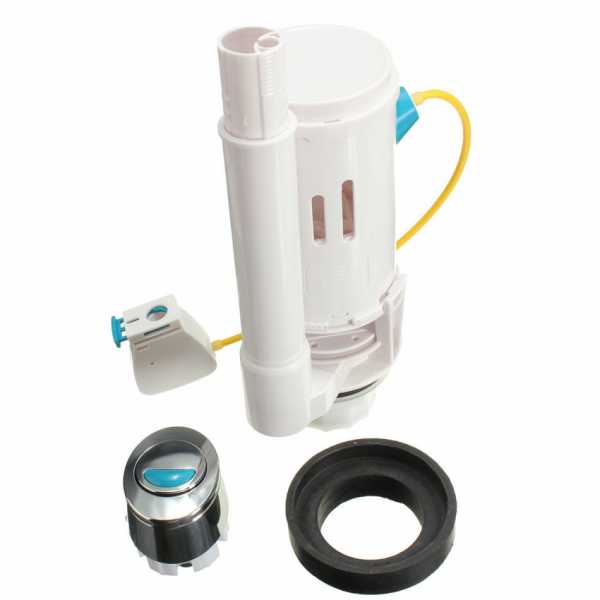

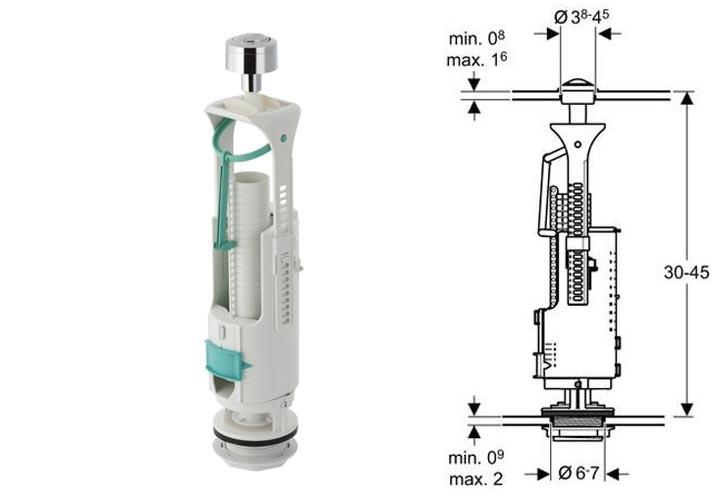

Рассмотрим принцип работы арматуры, обеспечивающей спуск воды. Составными частями такой арматуры будут:

  • отверстие для спуска, имеющее определенный угол наклона;
  • обязательно наличие переливной трубки;
  • не обходится система без крышки для клапана и резинки
  • важной частью также следует считать кнопку слива и систему механизмов, обеспечивающих её работу.

При этом есть несколько систем, различающихся по конструкции. Так, есть система полного слива с кнопкой; система, имеющая два режима слива воды, обеспеченная специальной функцией — можно прерывать спуск жидкости.


В последнем случае используется аналог клавиши, выпускающей либо воду полностью, либо частично. Отдельным пунктом хотелось бы выделить штоковую арматуру, используемую для унитаза, действующую на основе штока.

Выделяют три вида клапанов для поплавка. Это клапаны, действующие на основе поршня, снабженные специальным рычагом. «Кройдон» — такой механизм использовался ранее, в современных унитазах, как правило, заменен другим. Клапан на основе силиконовой либо резиновой мембраны, заменяющей прокладку.

Нужно добавить, что если поплавок выйдет из строя, менять придется всю запорную систему полностью.

Выбирая арматуру для унитаза, обратите внимание на выбор качественных, прочных пластмассовых деталей, чтобы арматура была устойчива к перегреву и охлаждению, выдерживала механическую нагрузку.

Мембранный клапан нужно выбирать с учётом того, что богатая на соли вода с примесями быстро выводит мембрану из строя. Также рекомендуется выбирать товары хорошей марки, чтобы исключить наличие брака. Полезно также ознакомиться перед покупкой с фото арматуры для унитаза.


Что делать при поломке

Если при эксплуатации сантехники возникают проблемы, то для их устранения стоит придерживаться некоторого алгоритма. Для начала выяснить причины поломки, настроить уровень расхода воды, заменить износившиеся детали.

Затем следует провести очистку каналов, а также деталей системы от налета и загрязнений. При серьёзной поломке следует обратиться к специалисту.

Фото арматуры для унитаза

Также рекомендуем посетить:

vannajainfo.ru

Арматура сливного бачка унитаза: водосливное приспособление

Даже самый надежный сантехнический прибор может сломаться. Особенно неприятно если это изделие, ежедневно используемое всеми членами семьи. Если вышла из строя арматура сливного бачка унитаза, то ждать пару суток пока придет сантехник совсем не хочется, согласны? Тем более, что такую проблему можно успешно решить своими силами.

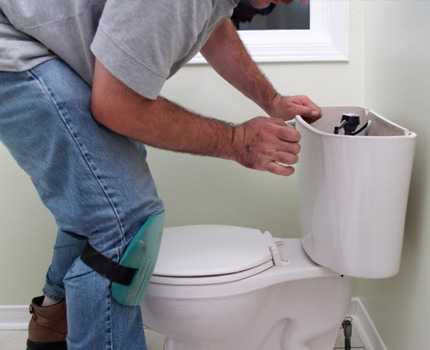

Прежде чем приступить к ремонту, необходимо разобраться в конструкции бачка, устройстве сливного механизма и понять принцип работы водослива. В статье подробно рассмотрены все перечисленные моменты, а также описаны возможные поломки арматуры унитаза и способы их устранения.

Содержание статьи:

Бачок унитаза: а что внутри?

Унитаз занимает центральное место в любом санузле. Если без душевой кабинки или ванны можно обойтись, используя поддон для омовений, то унитаз является незаменимым прибором не только для каждого члена семьи, но даже для некоторых домашних питомцев.

Поэтому знать его особенности и устройство просто необходимо, чтобы субботним утром не оказаться один на один с такой поломкой.

Починить или заменить арматуру бачка можно и своими руками. Главное, перекрыть воду перед началом работ и ознакомиться с рекомендациями производителя по регулировке конструкции

Особенности сливных бачков

Баки для унитазов отличаются по материалу изготовлению, способу установки и подключения к водопроводу, типу расположения кнопки/рычага. Да и ценовой диапазон этого типа сантехнических приборов весьма широк – от недорогих отечественных моделей до эксклюзивных дизайнерских вариантов именитых производителей сантехники.

По материалу изготовления выделяют следующие виды бачков для унитаза:

  • фаянсовые;
  • пластиковые;
  • чугунные.

Водосливная арматура, используемая для унитазов, в основном производится из пластика. Это касается даже дорогих моделей.

Лишь в эксклюзивных вариантах сантехники используют металлическую арматуру. Причем, ее изготавливают из латунных и бронзовых сплавов

Фаянсовые бачки получили признание и наибольшее распространение во всем мире. Именно этот материал чаще всего можно встретить в санузлах, где установлена пара унитаз + бачок.

Фаянсовые изделия производят как отечественные производители, так и именитые западные фирмы. Подобрать наиболее оптимальный вариант для своего санузла не составит труда

Пластиковые модели сливных баков имеют приплюснутую форму. Это обусловлено спецификой их применения – так называемые , когда устройство для смыва устанавливаются в стену. Конструкция отличается надежностью, простотой в обслуживании и длительным сроком службы.

Пластиковые баки для унитазов после установки обязательно должны иметь ревизионное окно. Оно, как правило, находится за кнопкой для смыва

Чугунные бачки – это пережиток прошлого. Тяжелые, громоздкие и непрезентабельные конструкции все еще остаются в использовании многих рачительных жителей нашей страны. Но при ремонте часто старые чугунные изделия заменяют на красивую современную сантехнику.

По способу подключения к водопроводу бывают баки для унитазов с верхней и нижней подводкой. Вторые более предпочтительны – выглядят более презентабельно и создают меньше шума при работе.

Вариант с верхней подводкой производят многие российские сантехнические фирмы. Чтобы уменьшить шум во время набора емкости после слива была усовершенствована арматура

Возможны три способа установки сливного бачка:

  • верхнее крепление;
  • инсталляция в фальш-стене;
  • на полочке унитаза.

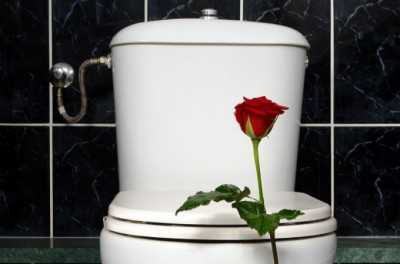

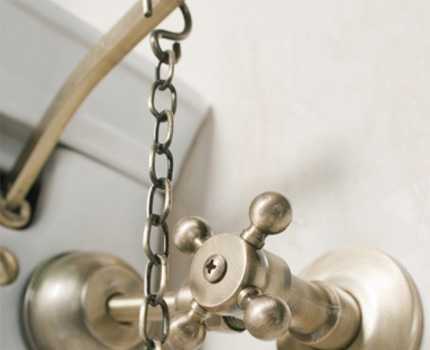

Верхнее крепление – это ретро вариант. Такое расположение сливного устройства используется в ванных комнатах, выполненных в ретро стиле.

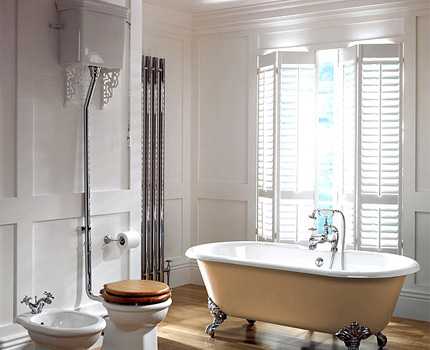

Бачки для унитазов в ретро стиле весьма популярны среди владельцев ванных комнат большой площади. В скромном санузле такое изделие будет неуместным, да и цена его весьма высока

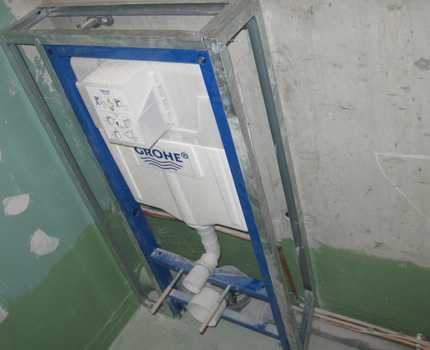

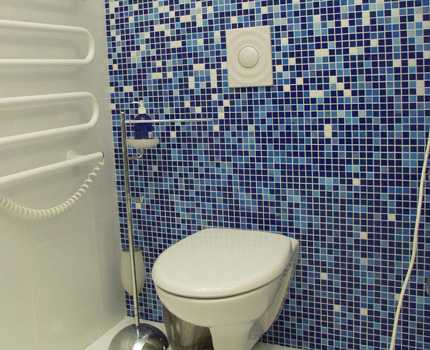

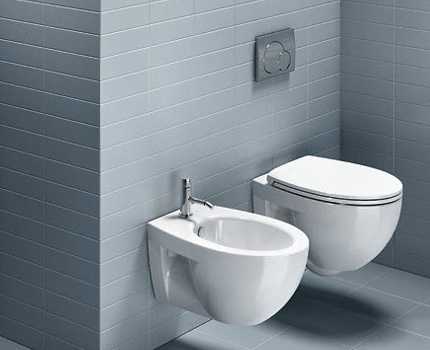

Инсталляция унитаза используется для подвесных моделей, когда бачок прячется в стене. Это позволяет сэкономить место в санузле и гармонично вписать сантехнику в общую стилистику ванной/туалетной комнаты.

Встроенные в инсталляцию, скрытые фальш-стеной бачки отличаются более высокой ценой сравнительно с недорогой отечественной сантехникой из фаянса

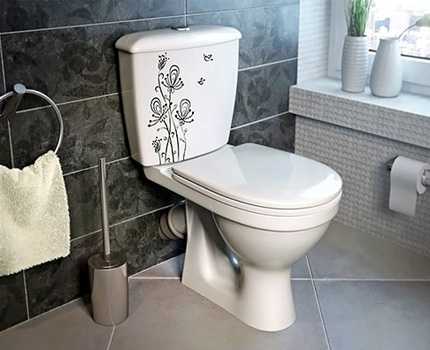

Монтаж на полочке унитаза – традиционное решение. Это привычные модели сантехнической пары, когда сливная система крепится на полочке чаши унитаза.

Преимущества: простота и ценовая доступность. Да и выбор весьма широк – можно подобрать как отечественный вариант, так и элитную сантехнику итальянских, французских или немецких производителей.

Сливной бачок на полочке унитаза – это самый удобный в обслуживании вариант. Если возникает необходимость ремонта, то добраться до арматуры просто

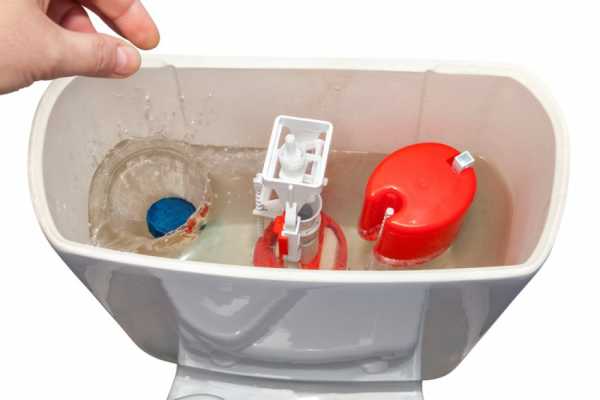

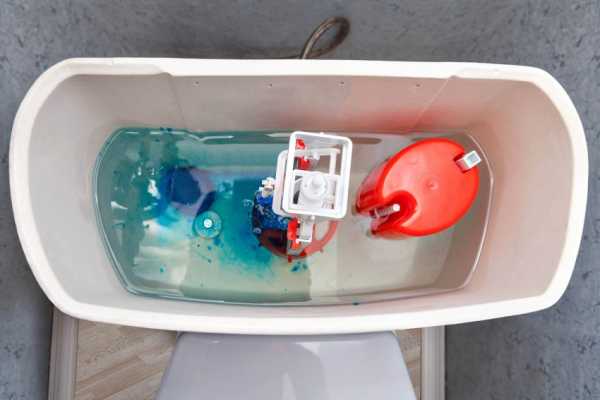

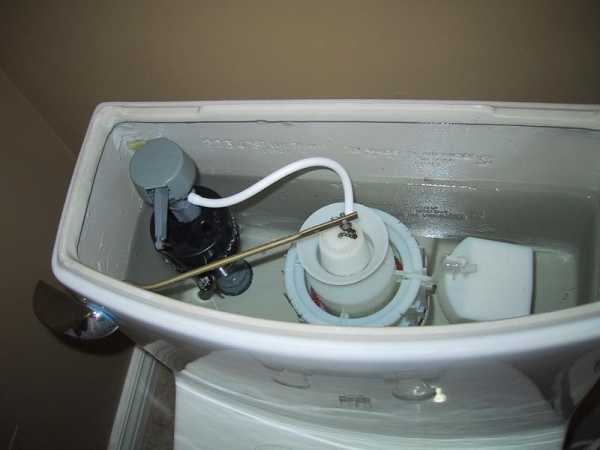

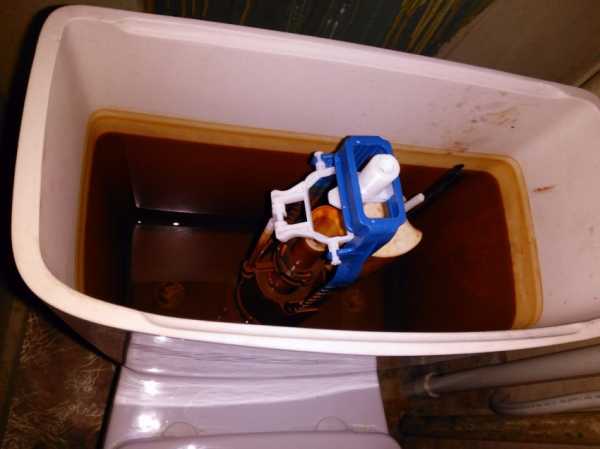

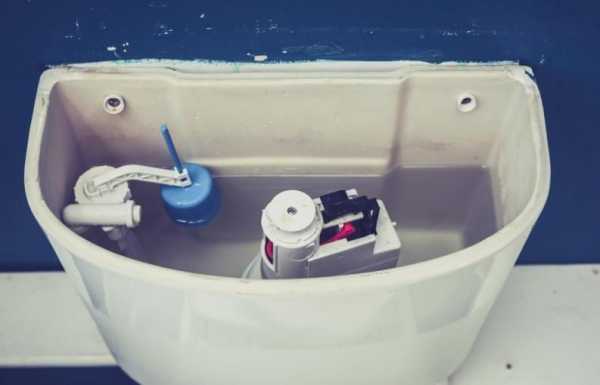

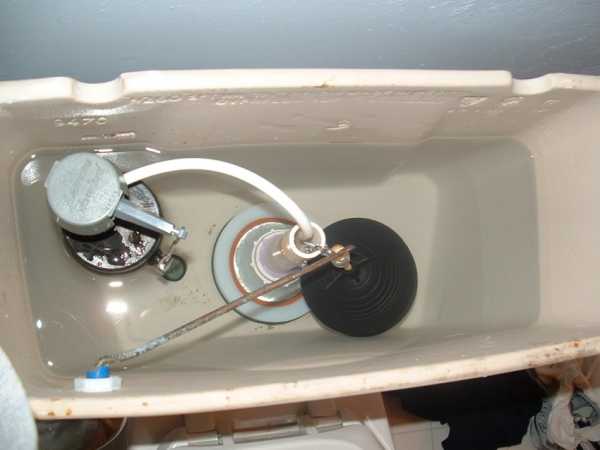

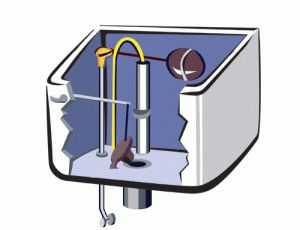

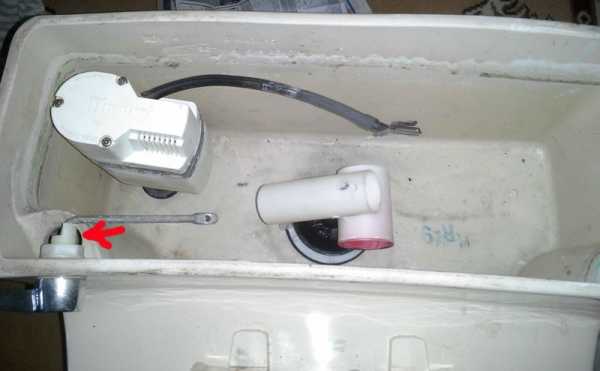

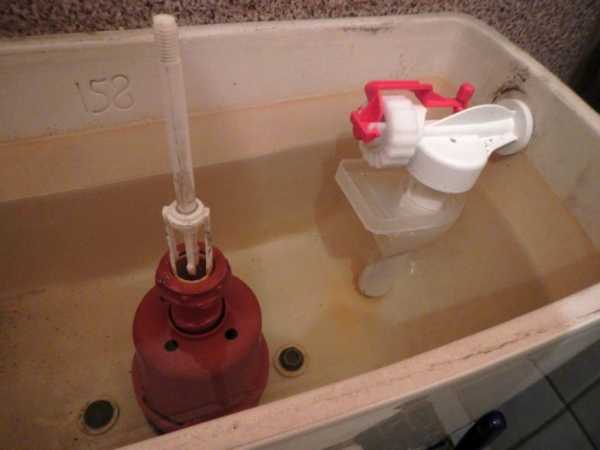

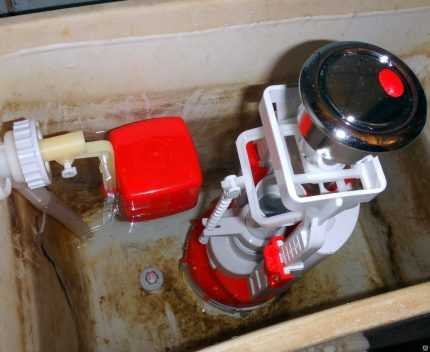

Внутреннее устройство бачка

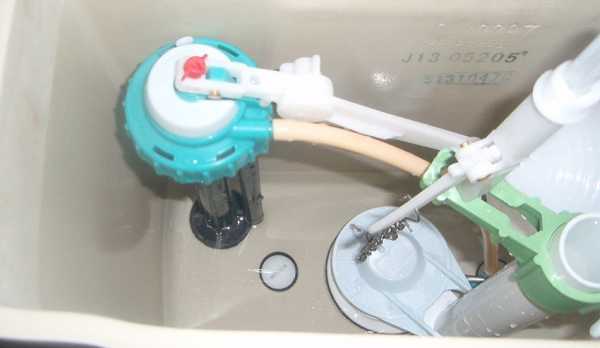

Внутри каждого сливного бачка имеется запорная арматура для управления работой унитаза. Ко многим моделям арматура идет в комплекте вместе со всеми необходимыми креплениями и гайками.

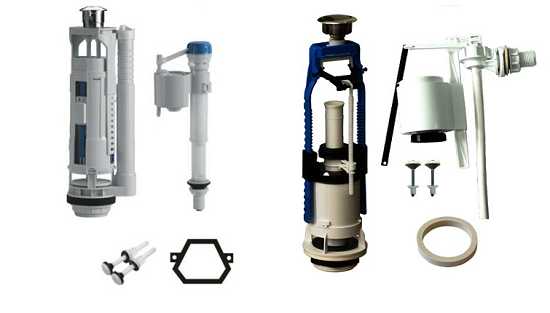

По способу подачи воды и месту установки в баке различают такие виды арматуры:

  • верхняя подводка;
  • нижняя подводка;
  • универсальная.

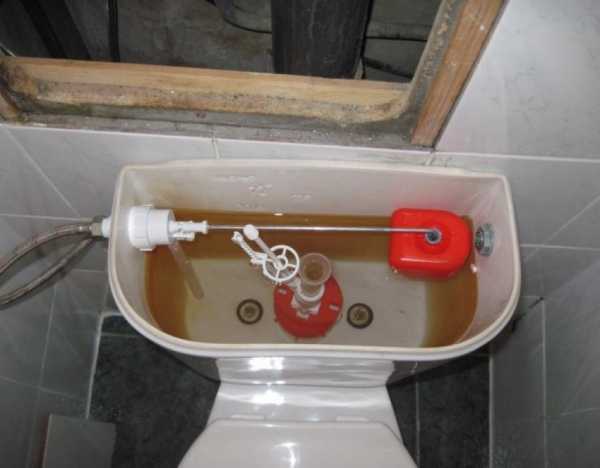

Конструкция с верхней подводкой встраивается в бак сбору. Гибкая трубка для подачи воды присоединяется сверху. Это нужно обязательно учитывать, ведь такая арматура подойдет далеко не к каждой модели сливного бачка. В основном, только отечественные производители предусматривают верхнюю подводку в своих сантехнических изделиях.

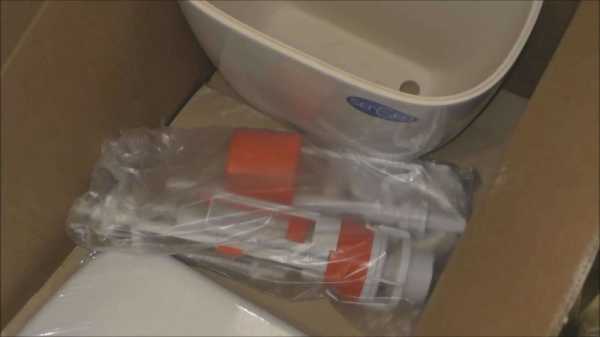

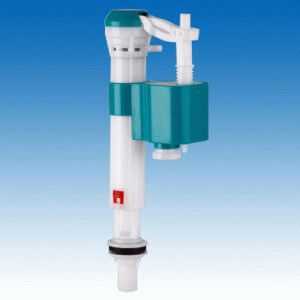

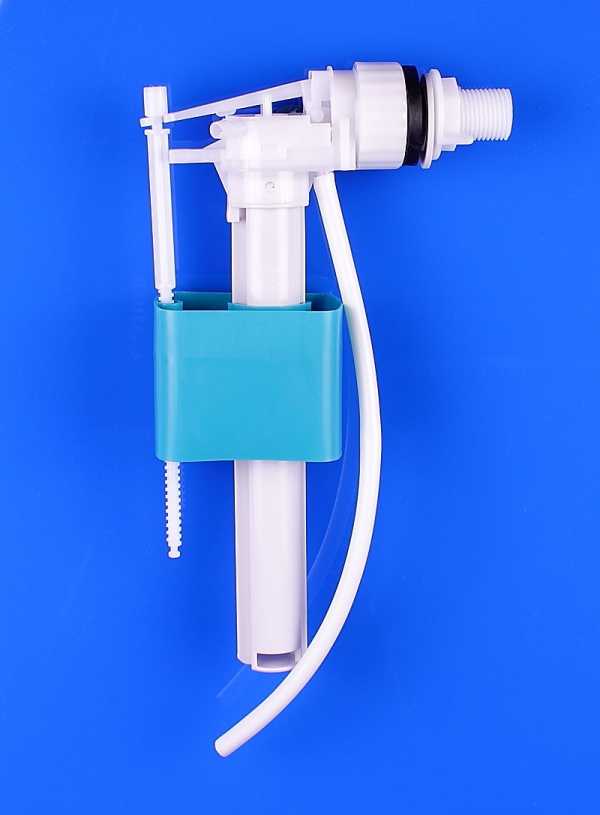

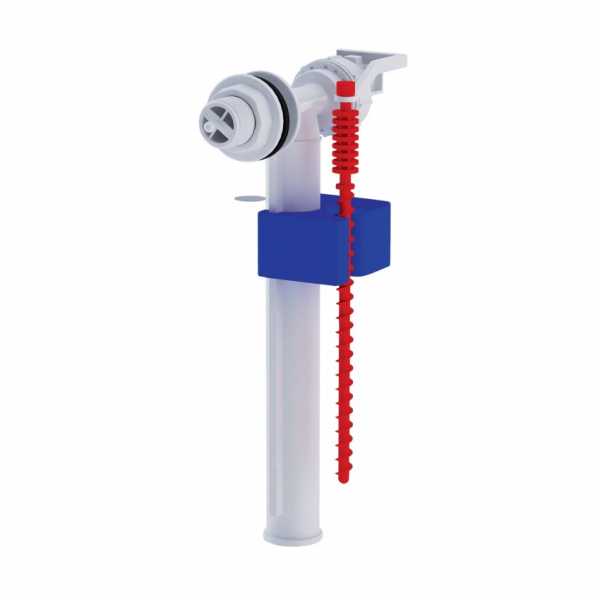

Арматура с нижней подводкой идет в комплекте к большинству сливных бачков западного производства. Причем, конструкция пластиковая, но качество всех составляющих высокое.

Когда требуется замена отдельной детали или всей арматуры с нижней подводкой воды, лучше купить более дорогостоящую конструкцию зарубежных фирм. Она прослужит дольше (+)

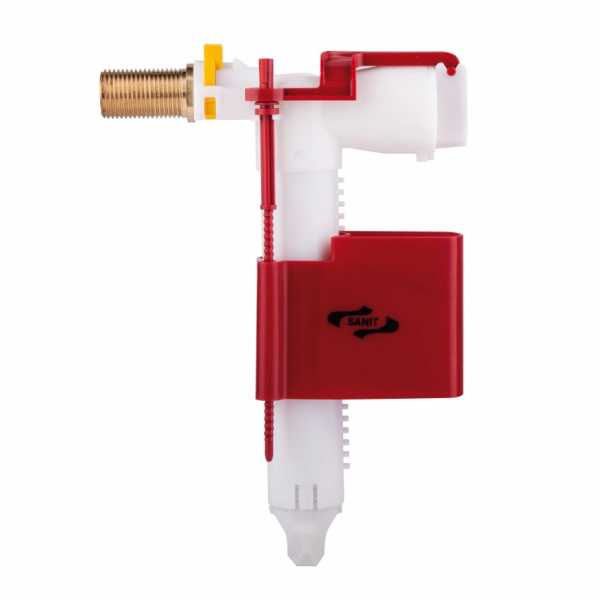

Универсальная арматура на сливной бак унитаза удобна тем, что ее можно поставить как в емкость с нижней, так и с верхней подачей воды. На второе отверстие, по ненадобности, надевается специальная заглушка, идущая в комплекте.

По типу материала, из которого изготовлена арматура, выделяют:

  • пластиковые конструкции;
  • металлические из сплава бронзы или латуни.

Большинство моделей комплектуются арматурой из пластика. Причем, в случае износа отдельных деталей всегда можно приобрести необходимую в магазине сантехники. Если нужной не окажется, то можно купить новую конструкцию.

Металлическая арматура дороже пластиковых аналогов. Изготавливают ее из сплавов, устойчивых к коррозии

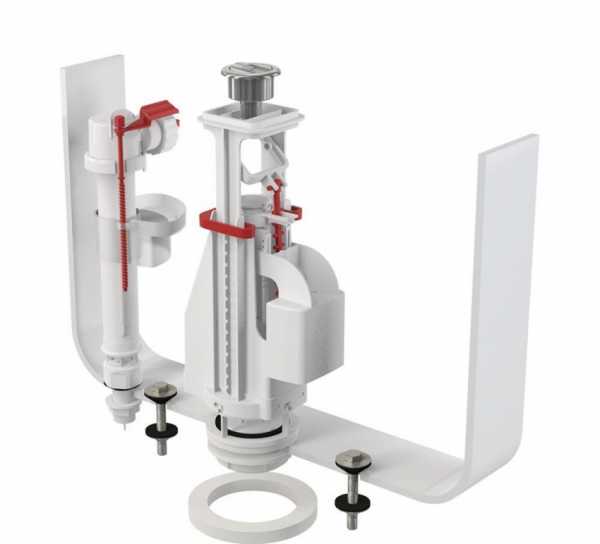

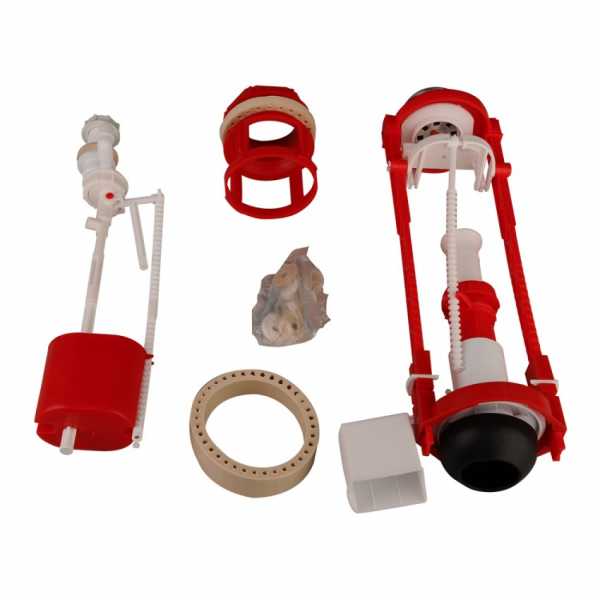

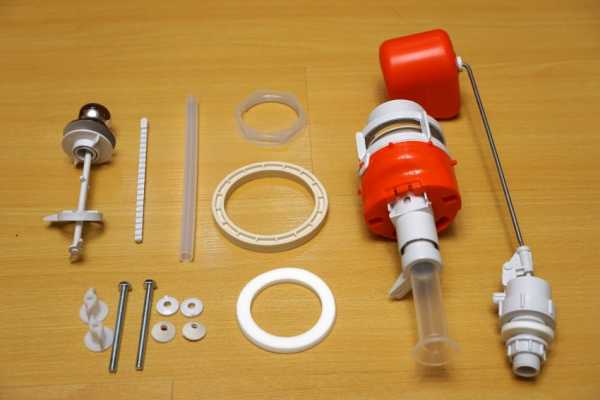

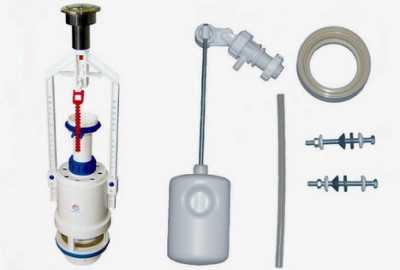

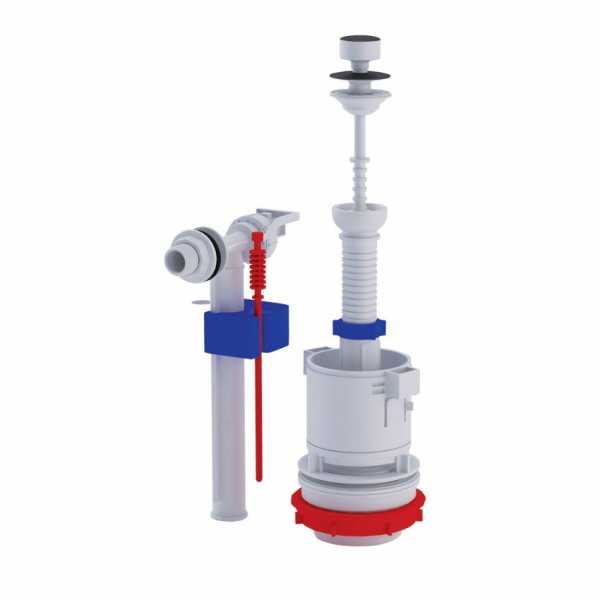

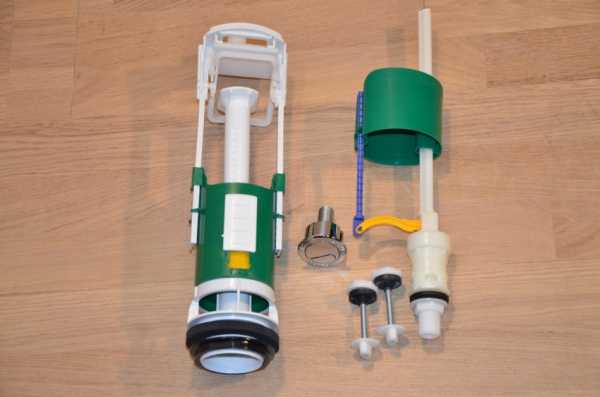

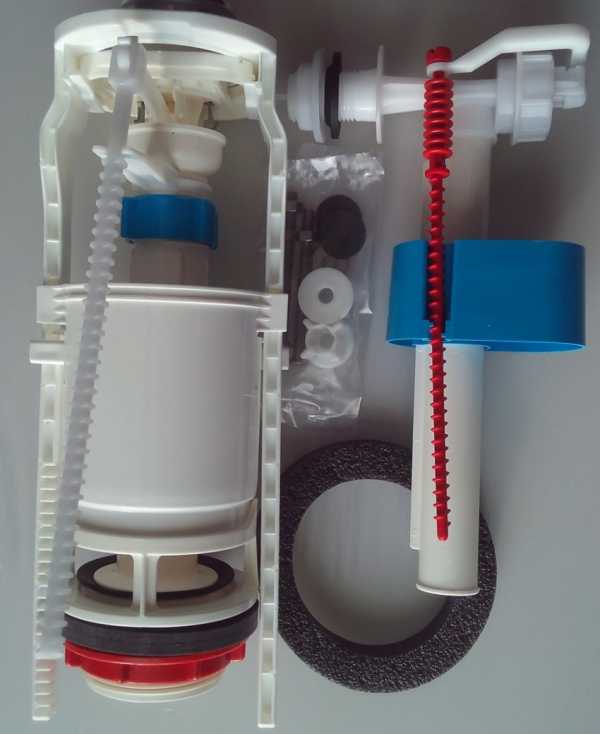

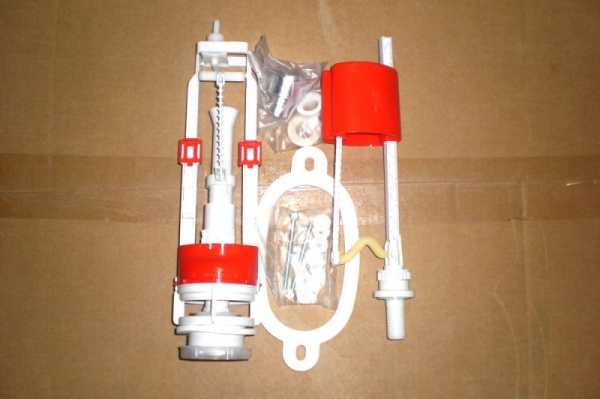

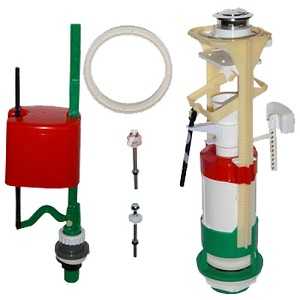

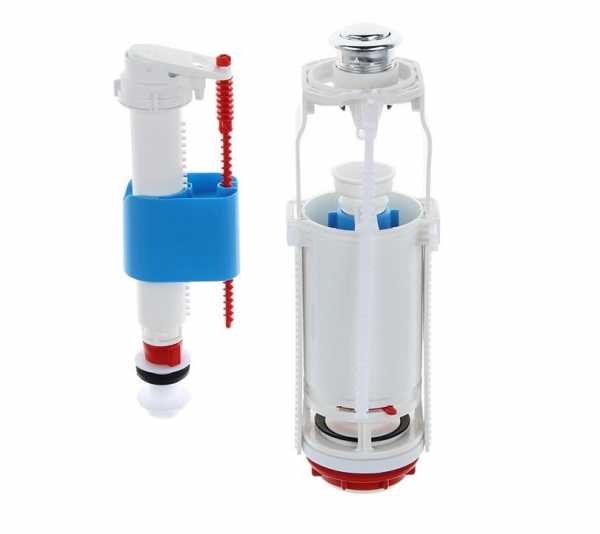

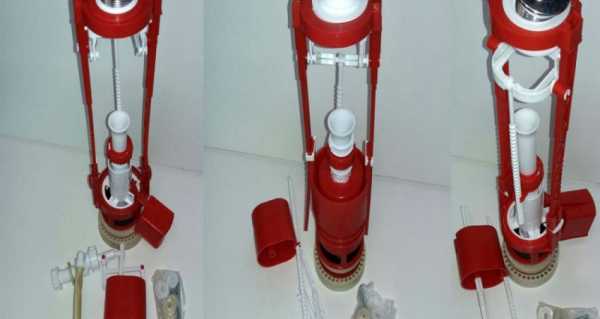

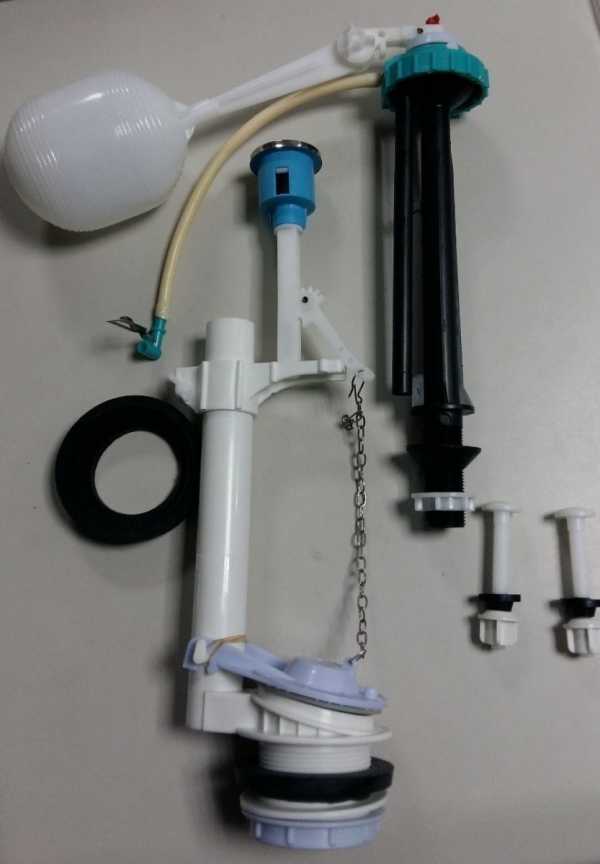

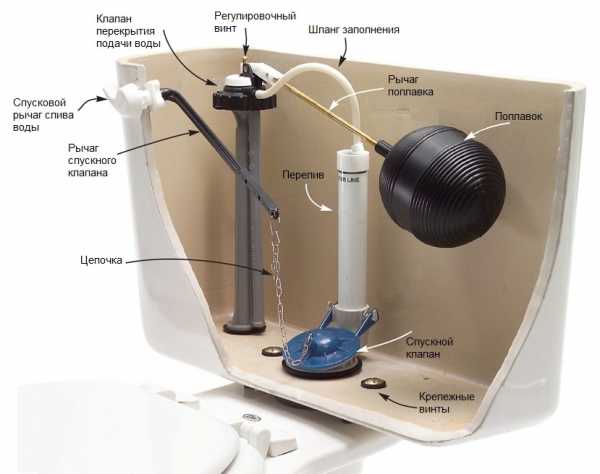

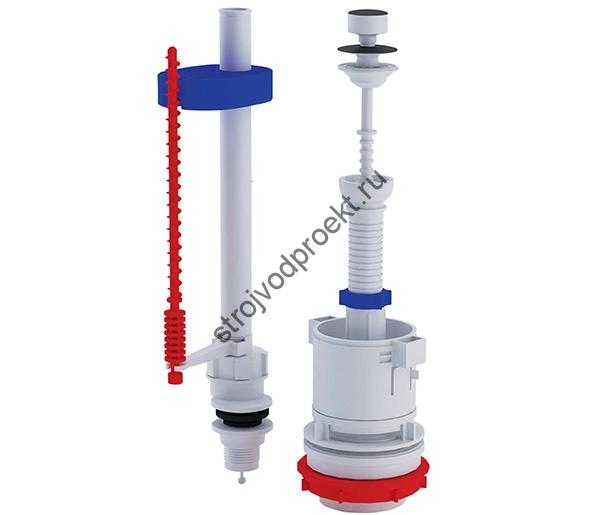

Арматура сливного бачка состоит из 3-х основных узлов:

  • заполнение;
  • слив;
  • защита от переполнения.

Заполнение – узел, обеспечивающий наполнение емкости водой, поступающей по гибкой трубе. В конструкции арматуры предусмотрен специальный клапан, перекрывающий доступ воды в нужный момент. Его работу обеспечивает поплавок, который изготовлен из пенопласта или другого легкого материала.

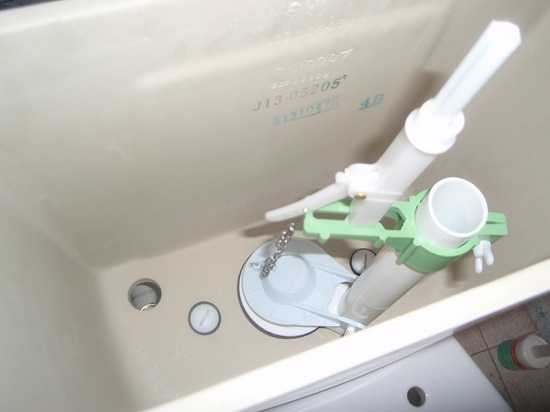

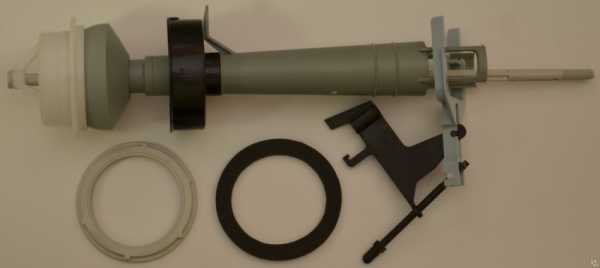

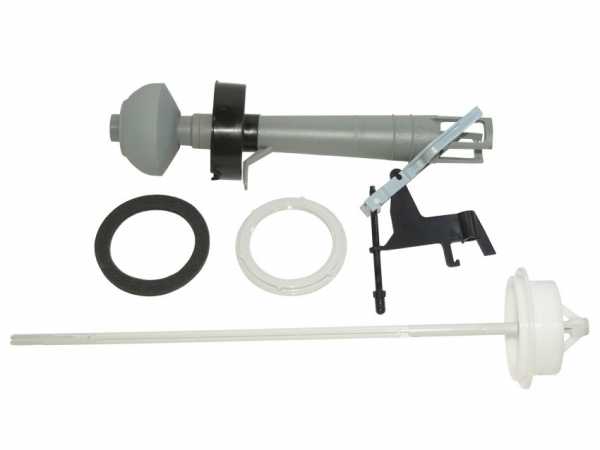

Слив. Основной деталью этого узла является . В действие его приводит тяга в момент нажатия пользователем на кнопку/рычаг.

Защита от переполнения или перелив. Основной элемент этого предохранительного устройства арматуры сливного бака – пластиковая трубка, пустая внутри. Она установлена вертикально в емкости.

Устройство арматуры для сливной емкости унитаза у всех производителей похоже. Отличие в качестве пластика и, соответственно, стоимости комплекта (+)

Принцип работы водосливного устройства

Водосливное устройство бака унитаза запускается в работу путем воздействия пользователя на внешний механизм арматуры. Причем, в зависимости от принципа действия механизма будет отличаться сама конструкция.

Особенности сливной функции бачка

Среди рабочих элементов, используемых для активации функции смыва, такие:

  • кнопка;
  • рычаг;
  • педаль.

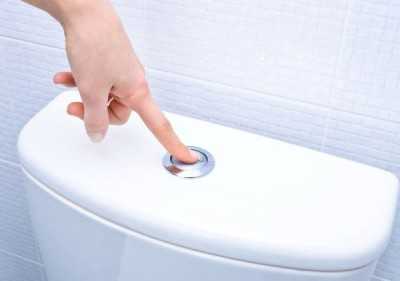

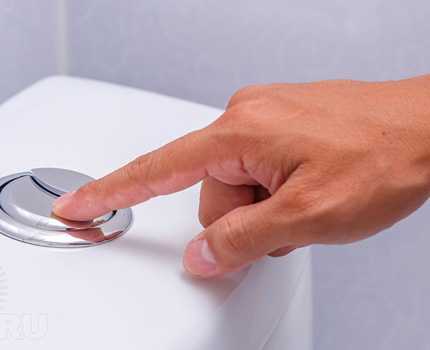

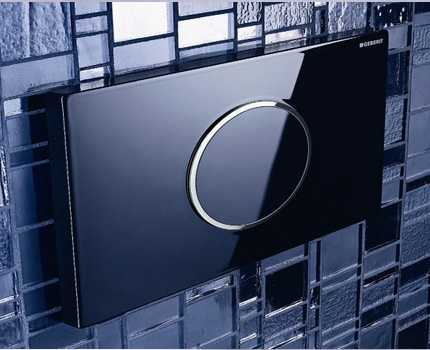

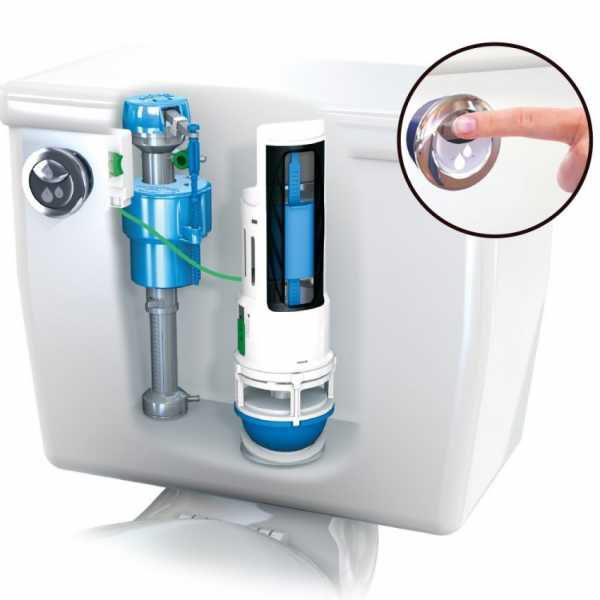

Наиболее распространенный вариант – кнопка. Причем, есть модели арматуры с одной или 2 различными кнопками – для выпуска маленького и большого объема рабочей жидкости. 2 версии смыва позволяют экономить не только водный ресурс планеты, но и уменьшить ежемесячный платеж по водоснабжению.

Кнопки чаще всего используются во встроенных моделях сливных устройств и в компактных фаянсовых изделиях

При воздействии на кнопку или рычаг образуется тяга, которая открывает сливной клапан. Вода из емкости объемом 10-12 л устремляется вниз в чашу унитаза, очищая ее и смывая все, что в ней находилось до этого.

Рычаг для управления смывом может быть весьма искусно исполнен и стилизован под металл. Например, бронзу, сталь и прочие

Как происходит заполнение?

Одновременно с опустошением бака опускается поплавок, что приводит к открытию клапана, перекрывавшего подачу воды из системы водоснабжения. Вода постепенно наполняет емкость и как только поплавок окажется на определенном уровне, заданном пользователем ранее, штанга поплавка полностью перекроет подачу воды в сливной бак унитаза.

Модели бачков с пневмоприводом до сих пор встречаются в обиходе. Особенно такой механизм смыва удобен людям с ограниченными возможностями и детям

Как работает защита от переполнения?

Когда в процессе подачи рабочей жидкости произошел сбой или какой-то из механизмов арматуры вышел из строя, срабатывает предохранительное устройство – перелив. Это пустая трубка, соединяющаяся со сливным клапаном.

Принцип ее работы прост – как только уровень воды в бачке станет выше допустимого, вода начнет переливаться в эту трубку и вытекать в чашу унитаза.

Высота расположения верхнего раструба переливной трубки на 1-1,5 см больше, чем выставленный пользователем уровень воды в бачке

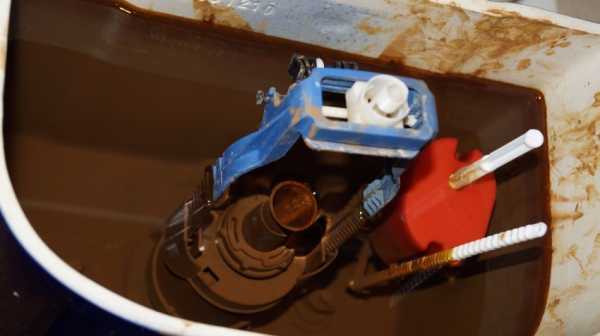

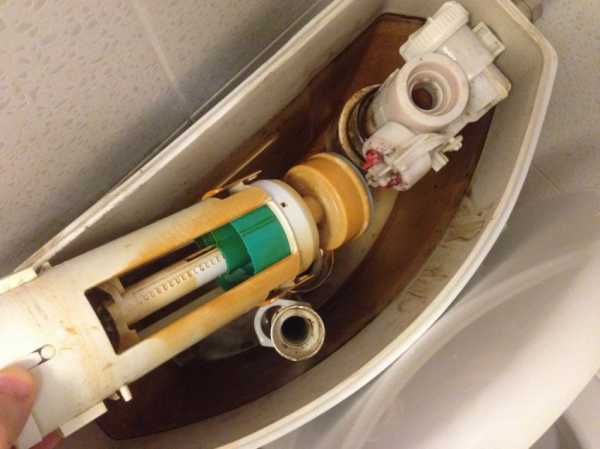

Проблемы с арматурой бачка унитаза

Качественный комплект унитаз + сливной бачок от производителя с хорошей репутацией может прослужить около 20 лет. А вот водосливная арматура, даже самая надежная, выйдет из строя раньше. Поэтому важно еще на начальном этапе выявлять и .

Чаще всего можно столкнуться с такими проблемами:

  • не происходит наполнение;
  • вода постоянно течет в чашу унитаза;
  • отсутствие реакции при нажатии на кнопку/рычаг;
  • протечки в местах соединений;
  • слабый напор слива.

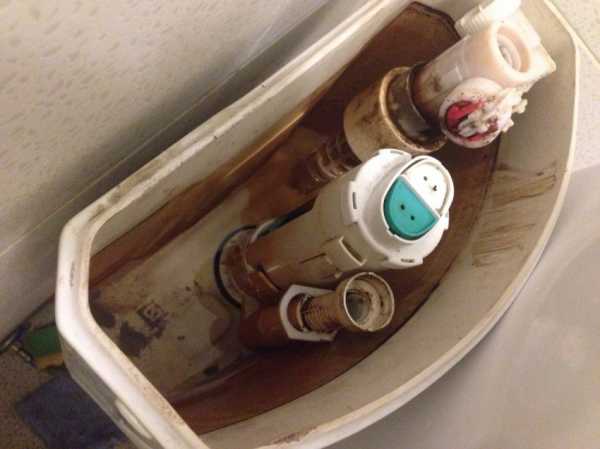

Проблема №1. Наполнение не происходит, если впускная мембрана сильно засорилась. Тогда без ее очистки или же замены не обойтись. Если же состояние мембраны рабочее, а наполнение бачка рабочей жидкостью не происходит, то нужно проверить правильность функционирования поплавка. Возможно, предстоит .

Во встроенных моделях осмотр, регулировка и ремонт арматуры проходит сквозь ревизионное отверстие, скрытое за декоративной панелью с кнопкой

Проблема №2. Вода постоянно течет в унитаз, увеличивая показания счетчика холодной воды. Эта проблема возникает при попадании в бачок крупного мусора или других предметов. Все лишнее мешает нормальной работе заливной арматуры бачка. Необходимо и удалить из него посторонние предметы.

Также может вызывать перекос, ослабление крепления или поломка поплавка. Выполнить ремонт поплавкового клапана без особых затруднений можно своими руками:

Галерея изображений

Фото из

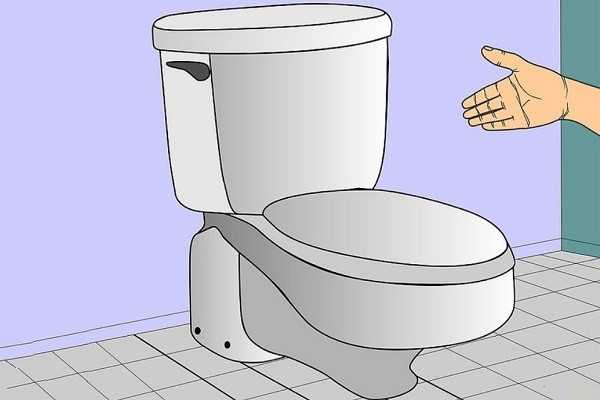

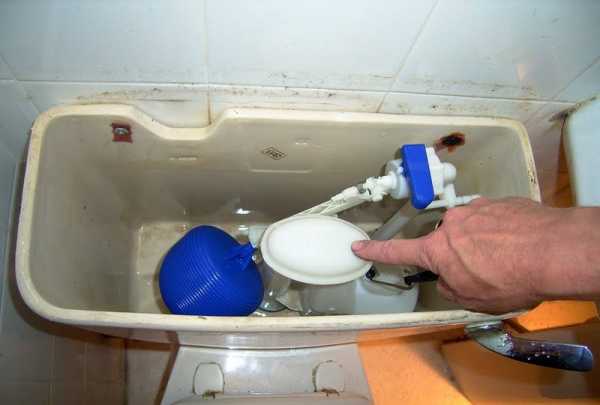

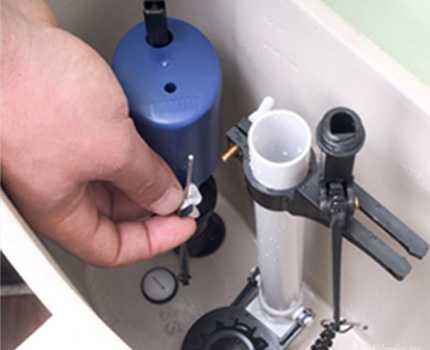

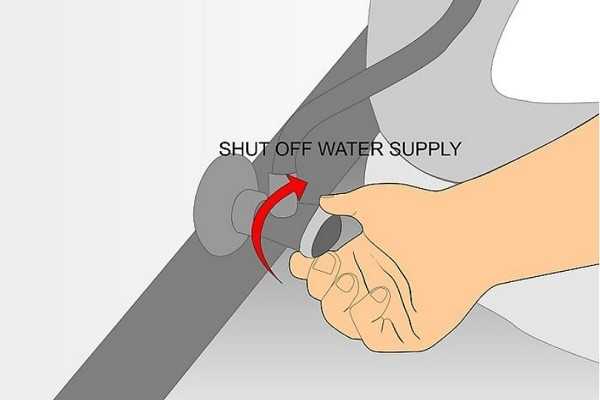

Перед тем как приступить к ремонту поплавкового клапана, контролирующего подачу воды в бачок, перекрываем подачу воды в него

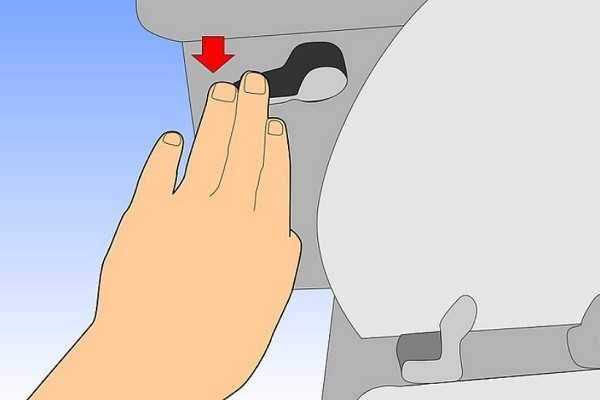

Смываем всю воду из бачка унитаза, нажав на предназначенную для этого клавишу, кнопку или рукоятку

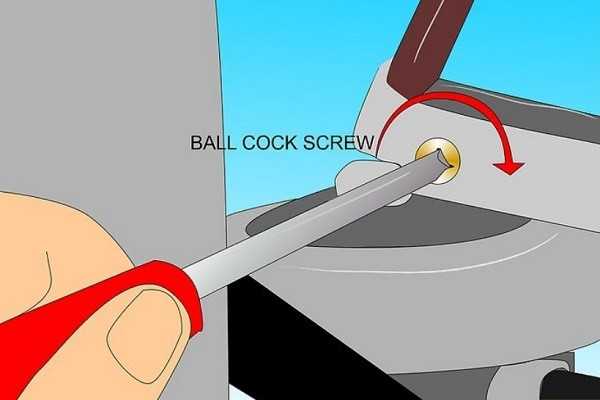

Винты, прикрепляющие клапан к поплавку, расположенные вокруг него, откручиваем

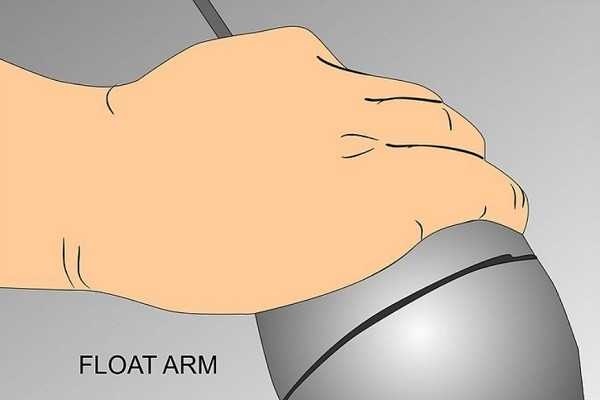

При необходимости смещаем устройство, удерживающее поплавок бачка унитаза

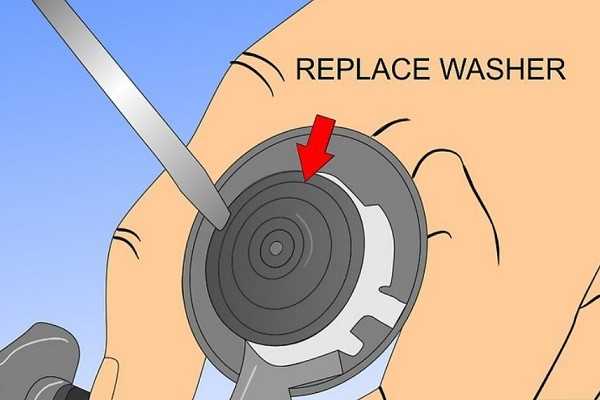

Снимаем мембрану или шайбу с запорного механизма клапана. Если они повреждены, меняем на аналогичные

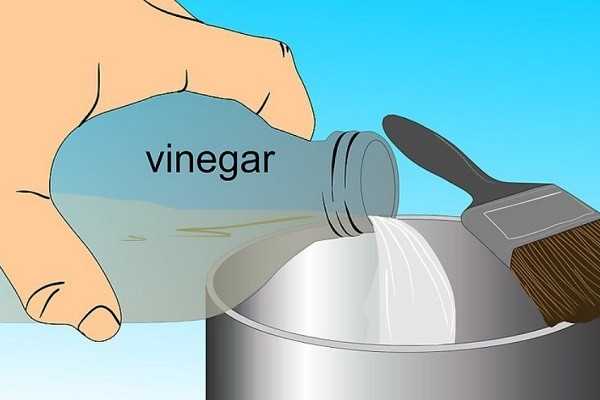

Используя уксус и щетку, вместо которой можно взять старую зубную, убираем кальциевый и ржавый осадок вокруг поплавкового клапана

Устанавливаем обратно мембрану или шайбу, собираем сантехнические устройства, закрываем бачок крышкой

Проверяем работу отремонтированного поплавкового клапана. Если все в порядке, приступаем к эксплуатации

В случае, когда с поплавком все в порядке, нужно проверить состояние других пластиковых деталей арматуры – штанги, рычага диафрагмы или спицы поплавка.

Проблема №3. При нажатии на кнопку смыва ничего не происходит. Здесь предстоит проверить наличие зазоров в тех местах, где их не должно быть – в местах соединений. Также, могут оказаться сломанными пластиковые детали арматуры, что особенно часто встречается в дешевых моделях, прослуживших более 3-х лет.

Нередкой причиной нарушения подачи воды в бачок является несоответствующая длина сливной и наливной трубок или их повреждение. В борьбе с ситуацией выполняем следующие шаги:

Галерея изображений

Фото из

Проблема №4. Еще одна неприятность, возникающая с бачком унитаза – протечки в местах резьбового соединения. Чтобы устранить эту неприятность, понадобится заменить герметизирующую прокладку. Если же эта деталь еще не успела износиться, то нужно проверить хорошо ли закручены гайки и нет ли где перекосов.

Проблема №5. Ситуация, когда слив происходит, но его напор слаб, также довольно распространенное явление. Это свидетельствует о нарушении смыва из-за попадания резинового шланга в отверстие выпуска или каких-то других посторонних предметов.

Вариант с использованием сдвоенной кнопки для смывания очень удобен – можно выбирать нужный объем рабочей жидкости для смыва в конкретный момент времени

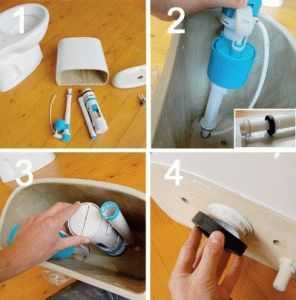

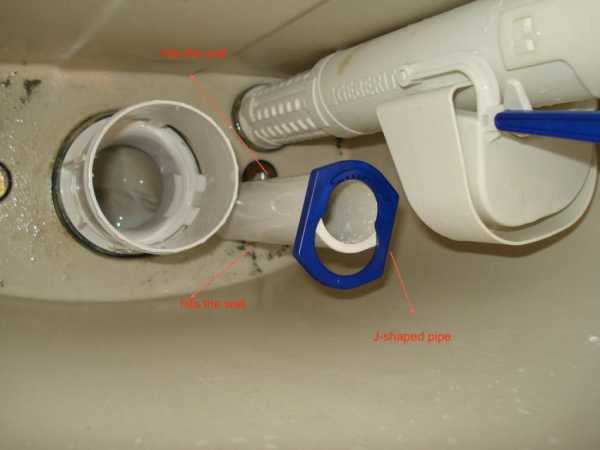

При выявлении утечки в районе смывного клапана производим следующие действия:

Галерея изображений

Фото из

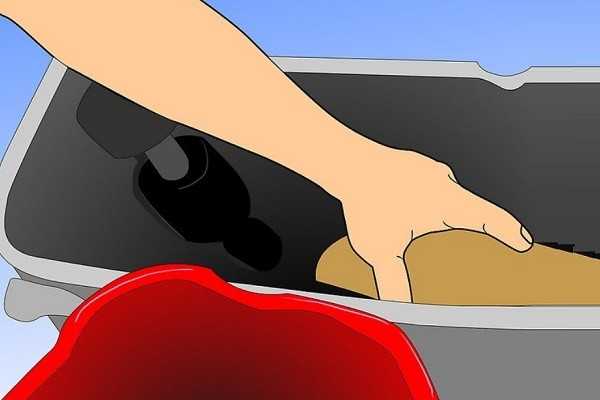

Соберем протекшую на пол воду и застелем его тряпками. Перекроем подачу воды в бачок и сольем из него остатки

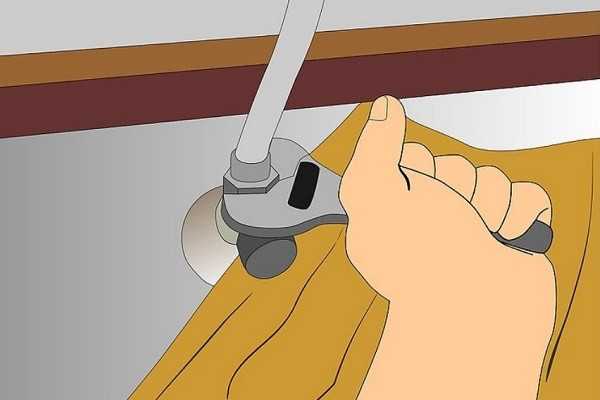

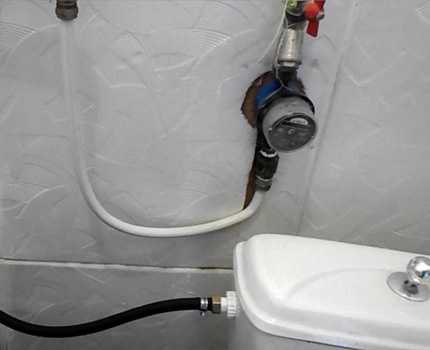

Действуя разводным ключом, ослабляем гайку, удерживающую подающую воду в бачок трубку

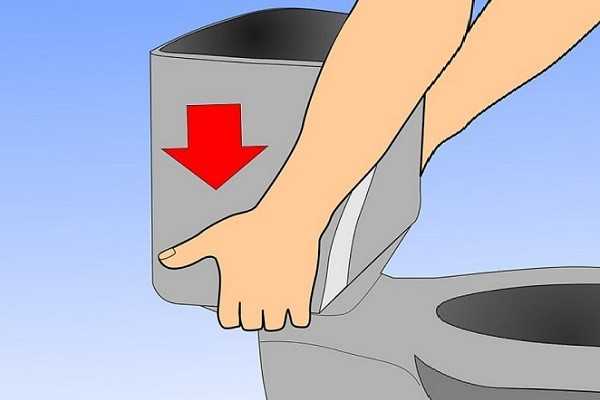

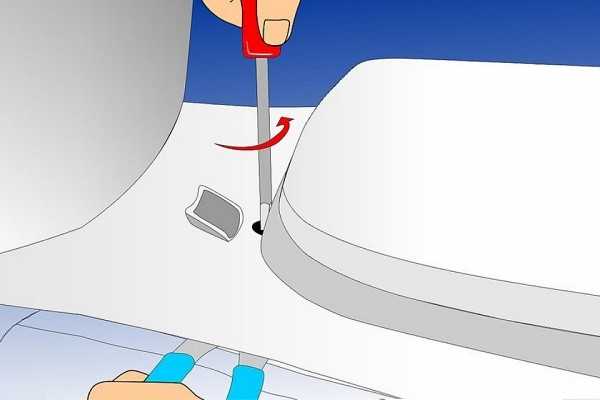

Ослабим гайки, фиксирующие на полке унитаза смывной бачок. Снизу откручиваем плоскогубцами, сверху удерживая болт шлицевой отверткой

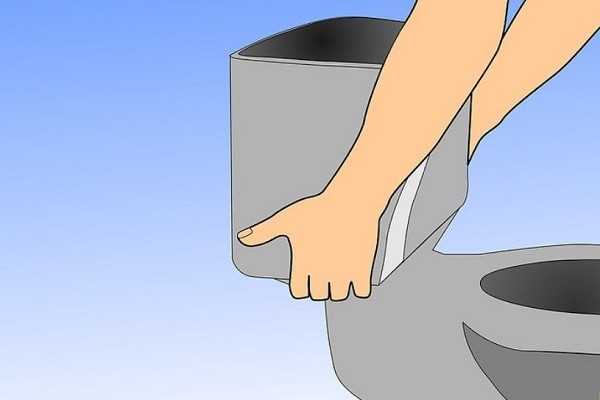

Снимаем бачок, извлекаем из него смывной клапан и укладываем его кверху дном на ранее застеленные на пол тряпки

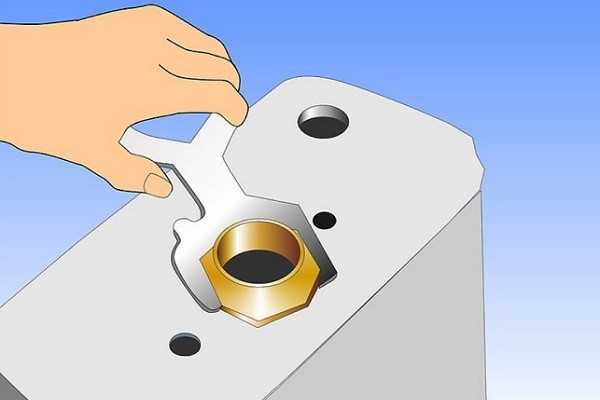

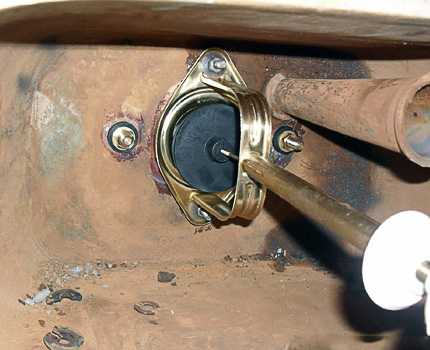

Откручиваем контргайку, зафиксированную на внешней стороне дна бачка

Из пластиковой трубы, диаметром равной смывной трубке, отрезаем равный по длине отрезок. Новая трубка должна быть на 1 см ниже верхней кромки бачка

Обработав герметиком шайбу внизу смывного клапана, проталкиваем его в отверстие и удаляем излишек герметизирующего состава

Устанавливаем новую прокладку под контргайку, затягиваем ее. Затем переворачиваем бачок и ставим его на посадочное место. Фиксируем его, открываем воду и проверяем действие сливного устройства

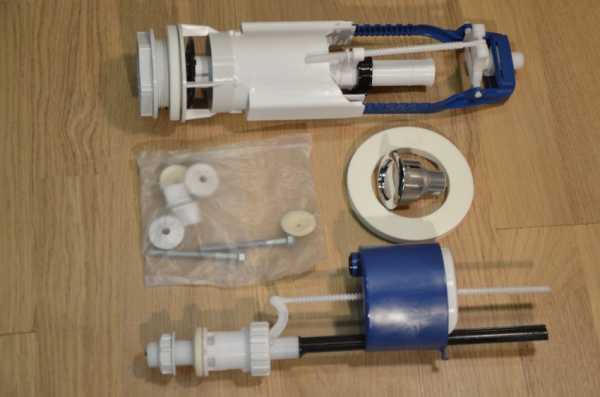

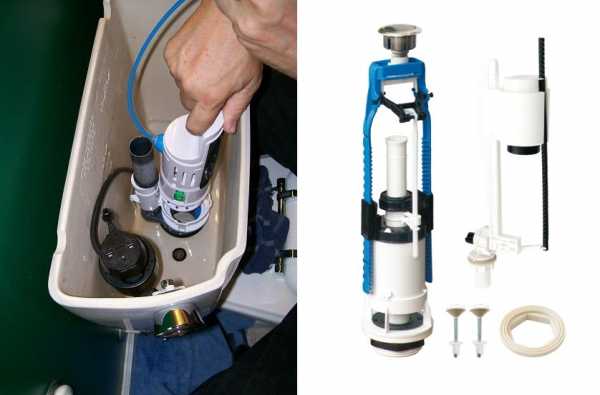

Если же требуется серьезный ремонт с заменой многих деталей, то проще и дешевле обойдется установка нового сливного механизма с последующей .

К ее покупке также нужно отнестись ответственно – купить новую в фирменном магазине или подобрав подходящую модель от другого производителя. Важно учитывать диаметр и расположение подводки у своего унитаза.

Напор при смыве должен быть соответствующий, чтобы обеспечить достаточное омовение стенок чаши унитаза и своевременное удаление канализационных отходов

Выводы и полезное видео по теме

Как достать и промыть или заменить арматура бачка, встроенного в стену, продемонстрировано в видео ролике:

Принцип работы водосливной арматуры бачка унитаза подробно описан в видео:

Об устройстве и сборке арматуры, устанавливаемой в бачок унитаза, рассказывается в видео ролике:

Описание и характеристику сливного механизма унитазов можно увидеть в видео:

Наглядный и полезный видео ролик о ремонте узла слива в унитазах:

Изучив внешнее устройство сливного бачка, можно не бояться неприятных сюрпризов. Если вдруг бачок перестанет набираться или вода будет постоянно протекать, можно попытаться своими силами разобраться с проблемой, осмотрев арматуру и разобрав соответствующий рабочий узел.

Если же устранением поломки будет заниматься сантехник, то принимать результаты его работы будет намного проще.

Поделитесь с читателями вашим опытом ремонта арматуры сливного бачка. Пожалуйста, оставляйте комментарии к статье, участвуйте в обсуждениях и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

sovet-ingenera.com

Что такое обратная, спускная и контрольная арматура

Обратная арматура – трубопроводные изделия, устанавливаемые на линиях, на которых требуется направлять поток только в одном направлении. К примеру, когда нужно предотвратить возвращение рабочей среды в насос из трубопровода. Такая арматура имеет немало особенностей.

Трубопроводная арматура, в том числе и обратная – те изделия, которые устанавливаются в современных трубопроводах (рабочей средой может служить вода, газ и топливо, различные продукты переработки промышленности). Назначения каждого вида арматуры различаются, поэтому можно выделить следующие группы:

  • Запорная;
  • Предохранительная;
  • Регулирующая;
  • Отводная.

У каждой модели есть свои особенности, функции, сильные и слабые стороны, о чем пойдет речь в сегодняшней статье.

Содержание

Особенности обратной арматуры
Особенности спускной конструкции
Особенности контрольной арматуры

Особенности обратной арматуры

Обратные конструкции используются с той целью, если необходимо автоматически предотвращать обратный поток рабочей среды. Кроме того, такие изделия устанавливаются на трубопроводах, где поток должен двигаться в одном направлении. Имеется еще одно назначение – такие изделия ограничивают эмиссию рабочей среды во внешнюю среду, что может случиться при аварийном разрушении трубопровода.

Аварийные ситуации – не единственное место, где актуальна обратная арматура. Она также широко применяется на тех трубопроводах, где важным условием выступает наличие единственного направления рабочей жидкости. Это актуально, например, если в системе одновременно работает несколько насосов и нужно, чтобы они не воздействовали друг на друга.

Классическая функциональная задача обратной арматуры сводится к тому, что она предотвращает попадание жидкости из трубопровода обратно в насос в случае, если по какой-то причине отключатся электродвигатели, в условиях открытых задвижек. Насосная установка может стать менее эффективной или вовсе выйти из строя, если в трубопроводе не предусмотрена обратная арматура.

Наиболее яркий представитель обратной арматуры – обратный клапан, который широко востребован в современных системах водоснабжения. Данное изделие служит для того, чтобы обеспечить лишь одностороннее движение рабочей среды по трубопроводу.

На данный момент есть ситуации, когда установка обратного клапана в трубопроводе обязательна. Наиболее востребованные отрасли применения: ЖКХ и промышленность. Кроме того, найти такую арматуру можно и у себя дома или в квартире. Так, в многоквартирном доме горячая и холодная вода подается по раздельности, где для каждой предусмотрен отдельный стояк. В основном давление в этих стояках имеет существенные различия. И когда открывается смеситель, а вместе с ней горячая и холодная вода, что приводит к продавливанию жидкости под давлением. Это может привести к обратному току воды.

Избежать данной ситуации можно, для чего потребуется установить обратный клапан. Да и водоснабжающие организации настоятельно требуют это делать, так как данная процедура обязательна.

Устанавливая обратный клапан необходимо отталкиваться от того, в каком направлении движется рабочая среда и будет ли возможность его демонтировать и заменить в дальнейшем.

Особенности спускной конструкции

Спускная, как и обратная арматура, имеет свои особенности и функциональные задачи. Так, функция спускных изделий – сбрасывать рабочую среду из емкости (резервуара) или трубопроводной системы.

Чаще всего такая конструкция встречается в смывных бачках, где она дает возможность подать воду из бачка в чашу унитаза, чтобы омыть его внутреннюю поверхность и транспортировать все содержимое. Таким образом, бачок – накопитель, резервуар воды, а спускная арматура – механизм, обеспечивающий эффективный расход воды на смыв.

В смывных бачках устанавливается два вида спускной арматуры:

  • Клапанная;
  • Сифонная.

На данный момент основными рычагами для активизации спускной арматуры служат кнопка смыва и шарик-шток. Каждый элемент отличается своими сильными и слабыми сторонами. В любом случае, при выборе спускной конструкции следует отталкиваться от тех конструкций, которые лучше всего подходят к «своему» бачку и крышке.

Необходимо также учитывать, что для такого изделия есть определенные ограничения. Касаются они давления воды: от 0.5 до 10 атмосфер. Тем не менее, до сих пор встречаются такие системы, где давление ниже нормального уровня. Чаще всего это приходится на сельскую местность или дома, где на верхних этажах малый напор. По мнению специалистов, в случае с такой системой, понадобится выбирать наполнительную арматуру прямого действия, так как более «сложная» техника не способна на эффективную работу при низком давлении.

Что касается воды, смываемой в унитаз при срабатывании спускной арматуры, то за одно нажатие в чашу унитаза должно сливаться около 2 литров. То есть одна третья объема бачка.

Выбрать правильную спускную арматуру в конкретном случае – не простая задача, ведь нельзя принести унитаз в магазин и показать продавцу. В этой ситуации лучше обратиться к квалифицированному специалисту сантехники.

Особенности контрольной арматуры

Контрольная арматура, по сравнению с обратной, имеет свои особенности эксплуатации. Функция таких изделий – управлять потоком рабочей среды. Кроме того, ее используют, если требуется проверить уровень жидкости в котле, резервуаре или сосуде.

Благодаря им подключаются контрольно-измерительные приборы в гидро- и пневмосистеме. Наряду с обратной, наиболее популярные изделия контрольной арматуры следующие – контрольный кран, указатель уровня, трехходовый кран для манометра и так далее.

Чтобы можно было управлять котлом, паронагревателем или экономайзером, а также обеспечить им эффективную эксплуатацию, требуется убедиться, что они оборудованы арматурой и контрольно-измерительными приборами.

Данный вид может быть присоединен к трубопроводу различными способами:

  • Муфтовый;
  • Фланцевый;
  • Межфланцевый;
  • Под приварку.

В случае с контрольной арматурой, наиболее актуален фланцевый метод, так как позволяет быстро снимать и устанавливать изделие на трубопровод, своевременно его заменять, ремонтировать или прочищать систему и детали.

Муфтовая арматура имеет внутреннюю или комбинированную резьбу, а ее проходные диаметры не превышают 100 мм.

Для изготовления таких конструкций используется чугун, углеродистая или легированная сталь, цветные металлы и сплавы и так далее. Если речь идет о котельной установке, то здесь актуально применение чугунных и стальных изделий.

Арматура приварного типа устанавливается на тех трубопроводах, которые не нужно разбирать, по ним транспортируются малоагрессивные продукты.

Если требуется наземная прокладка трубопровода, то ковкий чугун не должен использоваться для изготовления арматуры (если температура воздуха ниже -30 градусов Цельсия). В таких ситуациях лучше всего монтировать изделия, изготовленные из стали. Дренажные и конденсационные линии трубопроводов, в свою очередь, могут быть оснащены арматурой из серого чугуна.

strojvodproekt.ru

спускная арматура - это... Что такое спускная арматура?


спускная арматура

3.9 спускная арматура (Нрк. дренажная арматура): Запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • спускаемый модуль орбитального средства
  • спускная часть сортировочной горки

Смотреть что такое "спускная арматура" в других словарях:

  • Арматура спускная — Спускная арматура (Нрк. дренажная арматура): запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов... Источник: ГОСТ Р 52720 2007. Арматура трубопроводная. Термины и определения (принят… …   Официальная терминология

  • арматура — J.2.3. арматура: Устройство крепления светофильтра. Источник …   Словарь-справочник терминов нормативно-технической документации

  • арматура спускная — 3.2 арматура спускная: Устройство, приводимое в действие вручную или автоматически, обеспечивающее слив воды из смывного бачка в унитаз (напольную чашу). Источник: ГОСТ 21485 94: Бачки смывные и арматура к ним. Общие технические условия оригинал… …   Словарь-справочник терминов нормативно-технической документации

  • арматура — 1) строит. в железобетонных конструкциях: совокупность сваренных или связанных стальных стержней, заливаемых бетоном; составная часть железобетонной конструкции, предназначенная для восприятия растягивающих усилий. Обычно применяют стальную… …   Универсальный дополнительный практический толковый словарь И. Мостицкого

  • арматура спускная — устройство, приводимое в действие вручную или автоматически, обеспечивающее слив воды из смывного бачка в унитаз (напольную чашу). (Смотри: ГОСТ 21485 94. Бачки смывные и арматура к ним. Общие технические условия.) Источник: Дом: Строительная… …   Строительный словарь

  • арматура наполнительная — строит. Устройство, автоматически заполняющее определенным количеством воды смывной бачок после его опорожнения и герметически закрывающееся арматура спускная …   Универсальный дополнительный практический толковый словарь И. Мостицкого

  • арматура спускная — строит. Устройство, приводимое в действие вручную или автоматически, обеспечивающее слив воды из смывного бачка в унитаз (напольную чашу) арматура наполнительная …   Универсальный дополнительный практический толковый словарь И. Мостицкого

  • Арматура спускная — Устройство, приводимое в действие вручную или автоматически, обеспечивающее слив воды. из смывного бачка в унитаз (напольную чашу) …   Словарь строителя

  • ГОСТ Р 52720-2007: Арматура трубопроводная. Термины и определения — Терминология ГОСТ Р 52720 2007: Арматура трубопроводная. Термины и определения оригинал документа: 2.29 авария: Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или… …   Словарь-справочник терминов нормативно-технической документации

  • СТ ЦКБА 011-2004: Арматура трубопроводная. Термины и определения — Терминология СТ ЦКБА 011 2004: Арматура трубопроводная. Термины и определения: 2.29 авария Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или выбросы опасных веществ.… …   Словарь-справочник терминов нормативно-технической документации

normative_reference_dictionary.academic.ru

функции, виды, типы клапанов и подключения, инструкция по эксплуатации, выбор

Покупая новый унитаз, необходимо смотреть не только на внешний вид сантехнического устройства, но и вникнуть в суть работы смывного бачка. Устройство арматуры сливного бачка унитаза может быть различным, как по внешнему виду, так и по принципу работы. Стоит обратить внимание на систему подвода воды к емкости – это поможет упростить систему монтажа сантехнического устройства.

Функции арматуры сливного бачка

У арматуры сливного бачка унитаза есть две основные функции:

  1. Полностью наполнить емкость водой и своевременно отключить воду при достижении водой нужного уровня;
  2. Если есть необходимость, то такая конструкция может выполнить полный или небольшой спуск воды в унитаз.

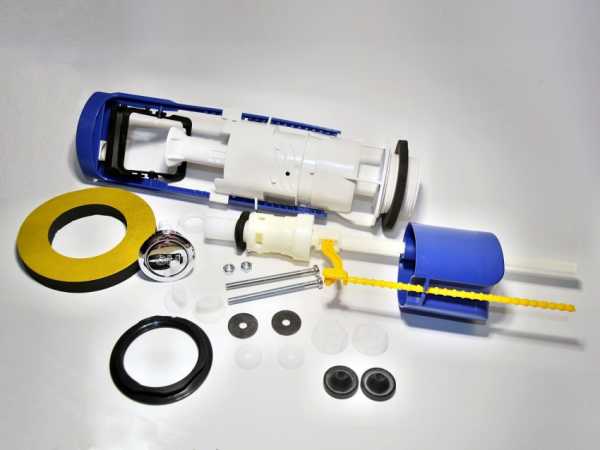

Арматура для сливного бачка

Зная особенность системы различных видов арматуры, можно без привлечения мастера выполнить ремонт или настройку данного устройства.

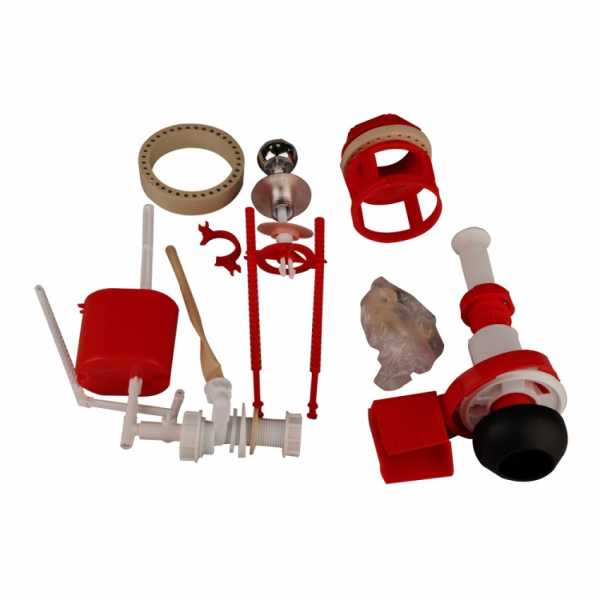

Виды сливной арматуры

Конструкция слива может отличаться по способу спуска воды в сантехническую чашу. Бывают такие устройства:

  1. Вытяжные. Довольно распространенный вид арматуры, хотя и немного устаревший. Спуск воды осуществляется при подъеме специального штока, который открывает отверстие для спуска воды;
  2. Кнопочные. Эти модели арматуры выпускаются трех типов. В первом — при надавливании на кнопку спускается весь объем воды, во втором — воду можно спустить дозировано, в третьем — одной кнопкой осуществляется спуск воды и прерывание подачи.
  3. Устройство арматуры сливного бачка унитаза с пневмоприводом включает в себя специальную педаль, при помощи которой осуществляется смыв воды в унитаз. Педаль и все комплектующие выполнены из антивандальных материалов и разрешены к применению в различных учреждениях, а также частных домах и квартирах. Эксплуатация такого устройства не доставит трудностей даже маленькому ребенку, так как для спуска воды достаточно усилия всего 6 кг.

Самым лучшим вариантом считается кнопочный вид арматуры с дозированным спуском воды, так как таким образом достигается значительная экономия водных ресурсов. На таком устройстве две клавиши, при нажатии одной спускается половина всей воды, а если нажать другую, то спустится весь объем жидкости.

Типы клапанов в сливной арматуре

В сливной конструкции унитазов используются поплавковые клапаны различных видов. Они отличаются своим устройством и принципом работы. Различают три разновидности:

  • Поршневые;
  • Мембранные;
  • Кройдон.

В поршневых системах вся работа выполняется за счет рычажка, который плотно соединен с поршнем, который в начальной стадии герметично закрывает выпускное отверстие, а когда рычаг открывается, то происходит смыв воды.

Мембранные системы применяются в новых модификациях сантехнического оборудования и считаются оптимальным вариантом для смывных бачков. В такой конструкции вместо поршневой прокладки установлена силиконовая или резиновая мембрана, которая передвигается одновременно с рабочим поршнем и открывает-закрывает выпускное отверстие;

Система Кройдон используется в устаревших модификациях сливной арматуры. Управление работой поршня выполняется при помощи рабочего рычага.

Типы подключения воды на бачок

Подключение воды на сливной бачок может осуществляться двумя способами, такими как:

  1. Боковым подводом;
  2. Нижним подводом.

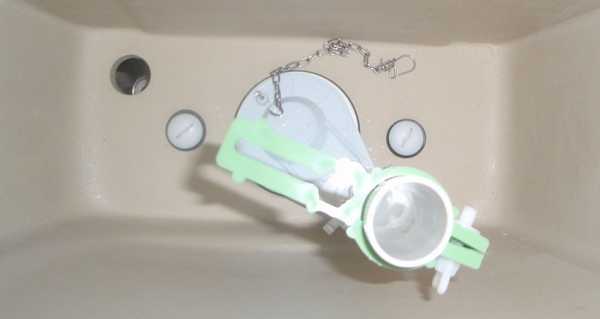

Устройство арматуры сливного бачка

Боковой подвод более распространен за счет того что он более прост в монтаже, с таким подключением может справиться даже мастер-любитель без навыков сантехнической работы. Такое подключение выполняется при помощи гибкой шланги, которая выводится от главного стояка и подключается к бачку. Все стыки должны быть герметично соединены. Недостатком такого соединения является не слишком эстетичный вид, за счет того что видны гибкие шланги.

Устройство арматуры сливного бачка унитаза с нижним подводом воды немного сложнее. Поэтому, чтобы выполнить подключение самостоятельно, необходимо приложить немного усилий. Люди, которые выбирают такой способ подключения, хотят, чтобы их санузел выглядел красиво, и в нем не было видно различных труб и шлангов. Такой подвод воды выглядит красиво и эстетично, так как сразу трудно заметить трубу.

Основные неполадки в работе сливной арматуры

В работе системы слива воды в унитаз время от времени возникают небольшие неисправности, которые при желании легко устранить своими руками.

  • Систематическое стекание воды в чашу унитаза;
  • Вода постоянно поступает в смывной бачок.

Систематическая струйка воды, которая стекает в унитаз, свидетельствует о повреждениях груши в системе. Груша перестает герметично закрывать отверстие для слива в исходной стадии. Чтобы решить эту проблему, можно прицепить какой-нибудь груз, таким образом, утяжелив грушу и вернув в нормальное положение. Если арматура сливной системы оснащена мембраной, то в таком случае нужна только замена этой запчасти.

Установка сливной арматуры

Если вода постоянно поступает в бачок, значит, деформировался поплавок. Если поплавок перекосился, то его довольно просто поправить. Бывает более тяжелый вариант такой поломки – разгерметизация поплавка, для проверки его нужно снять и опустить в емкость с водой, если он утонет, то значит, к дальнейшей эксплуатации непригоден и его требуется заменить.

На что обратить внимание при эксплуатации сливного бачка

Унитаз – это такое сантехническое устройство, которое используется в течение дня много раз. Поэтому при эксплуатации могут возникнуть некоторые нюансы, на которые следует обратить внимание.

  • Пластмассовая арматура сливного бачка имеет свойство со временем деформироваться. Это может происходить от слишком сильного надавливания при смыве или при попытке модернизировать устройство системы. Так некоторые умельцы в смывной бачок подключают подачу горячей воды, чтобы избавиться от постоянного запотевания емкости. Однако они не учитывают, что от теплой воды пластмасса очень быстро выходит из строя;
  • Использование арматуры для сливного бачка импортного производства. Мембраны в таких системах рассчитаны под более высокое качество воды, поэтому их использование в условиях нашей водопроводной воды значительно снижает срок службы конструкции;
  • Первоначальный брак. Не стоит гнаться за слишком дешевыми элементами для сливных бачков. Такие изделия обычно низкого качества и поэтому служат недолго.

Принцип работы арматуры сливного бака

Советы по эксплуатации

На данном этапе, когда оплата за воду почти у всех производится по факту, на основании показаний счетчика, можно неплохо сэкономить, правильно выставив арматуру в сливном бачке. Для этого необходимо лишь изменить уровень, на котором останавливается поплавок при полном заполнении бака. Часто для этого достаточно немного выгнуть рычаг, на котором крепится поплавок.

Если в процессе эксплуатации какая-либо деталь арматуры слива вышла из строя, то  ее обязательно нужно взять с собой в качестве образца при покупке новой. В большинстве случаев должно быть полное совпадение запчастей, чтобы конструкция функционировала корректно.

Когда из строя выходит поплавок, то требуется сразу заменить весь этот рабочий узел. Так как длина плеча рычага может отличаться. Также необходимо полностью заменить всю арматуру сливного бачка, если она импортного производства.

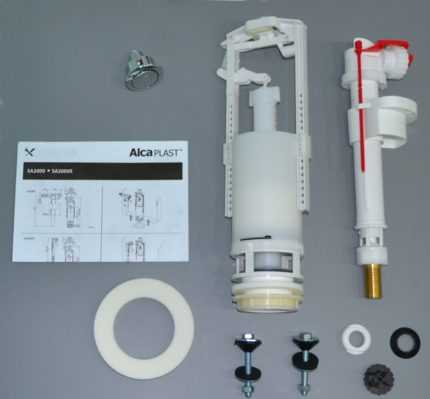

На что обратить внимание при покупке арматуры к бачку

Многие крупные производители сантехники сразу укомплектовывают бачки унитазов арматурой. Однако если арматура или ее детали вышли из строя, то приходится самостоятельно подбирать подходящий вариант. Покупать такие изделия желательно в крупных магазинах, это поможет избежать приобретения некачественных запчастей.

При выборе нужно обязательно обратить внимание на возможные деформации сантехнических изделий, а также проверить комплектацию. В упаковке также должна обязательно присутствовать инструкция по сборке, которая поможет правильно выполнить монтаж. Приобретая арматуру для сливного бачка унитаза, можно получить исчерпывающую консультацию у менеджеров магазина, которые помогут не только правильно выбрать, но и подскажут, как выполнить корректное подключение.

Почему стоит выбирать качественные комплектующие

Для долговечности службы сантехнического оборудования к нему обязательно стоит приобретать комплектующие хорошего качества. Приобретая хорошую арматуру для сливного бачка, можно значительно сэкономить деньги. Качественное изделие послужит не один год, без всяких нареканий и с его помощью можно выставить экономную подачу воды на унитаз. Экономить на таких вещах не стоит, так как, покупая арматуру неизвестного производителя, можно столкнуться с поломкой уже через несколько дней.

aqua-sovet.ru

как выбрать и что предлагает рынок

Отлаженная работа сантехники — основное условие комфорта всего дома. Не последнее место в этом занимает канализационная система и сливной бачок унитаза как её составляющий элемент. Отлаженная работа унитаза зависит от конструкции, технологических особенностей и рабочего состояния арматуры для унитаза.

Виды арматуры

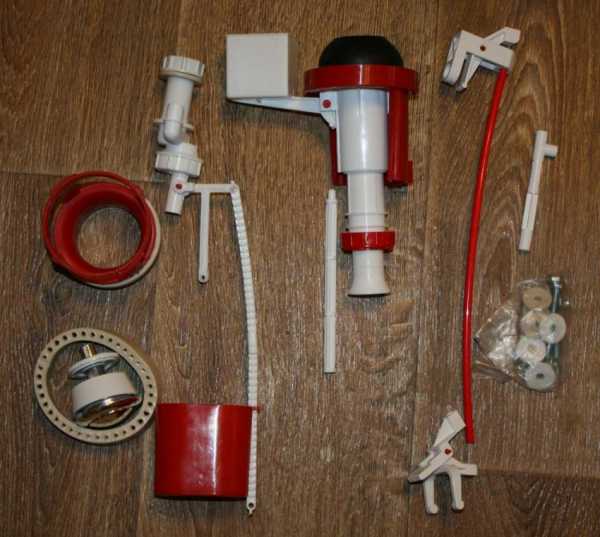

Все детали, обеспечивающие работу бачка унитаза принято называть арматурой.

Арматура выполняет две функции и, соответственно, делится на два вида:

  • запорная, которая служит для наполнения бачка водой и перекрытия доступа жидкости после его заполнения;
  • сливная, предназначенная для спуска воды в чашу и обеспечения закрытия стока воды до заполнения бачка.

Работа обоих механизмов и автономна, и взаимосвязана одновременно, а поломка любого приведёт к протеканию воды или неконтролируемому её  вытеканию.

Механизм заполнения водой бачка

Запорная арматура унитаза состоит из таких частей:

  • подающего штуцера;
  • поплавка;
  • системы рычагов;
  • запорного клапана.

Поплавок, изготовленный из пенопласта или полого пластикового  баллона, выполняет функцию регулировщика уровня жидкости в бачке во время его заполнения. Он имеет крепление с системой рычагов. Рычаги бывают металлические и пластиковые.

Схема работы запорной части:

  • вода подаётся в бачок и поплавок поднимается до уровня, определённого конструкцией;
  • рычаг, который соединён с поплавком, через действие на запорный клапан, перекрывает поступление воды из водопровода;
  • поплавок опускается во время слива воды, а рычаг даёт возможность воде поступать из водопровода в бачок.

Выпускают несколько видов запорной арматуры унитаза в зависимости от ввода воды:

  1. с расположением вверху и подачей воды с боку. Главный недостаток — это высокий уровень шума при подаче воды;
  2. с верхней подачей, но встречается уже редко;
  3. с подачей с низу, что существенно уменьшает уровень шума.

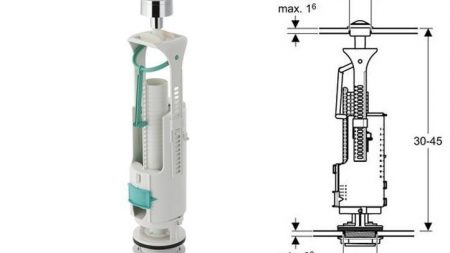

Механизм слива воды

Вторым компонентом, обеспечивающим работу внешней канализации, является сливная арматура для бачка унитаза. Её основные составные части:

  • спускное отверстие, которое располагают под некоторым углом;
  • переливная трубка;
  • крышка клапана с резинкой;
  • кнопка слива и механизм её работы.

Вся система сливной арматуры для разных моделей имеет конструктивные различия. Встречаются кнопочные модели с полным сливом, с двумя режимами спуска и с функцией прерывания вывода воды. Для двух режимов кнопка имеет вид клавиши, которая в одном положении выпускает всю жидкость из бычка, а в другом только часть. Функция прерывания слива позволяет с помощью кнопки разблокировать слив и его перекрывать.

Поплавковые клапаны чаще встречаются трёх видов:

  • поршневые, которые управляют сливом с помощью рычага, который имеет жёсткую связь с поршнем. В начальном положении поршень плотно закрывает спускное отверстие, а когда рычаг поднимается, поршень поднимается вместе с ним и отверстие открывается;
  • тип «кройдон» так же имеет в основе рычажной механизм, но использовался в более ранних моделях унитазов;
  • мембранные, имеющие силиконовую или резиновую мембрану, вместо прокладки. Такая мембрана синхронно перемещается вместе с поршнем.

Рекомендации специалиста! При выходе их строя поплавка, необходимо заменить весь запорный механизм.

При выборе арматуры для бачка унитаза следует учитывать не которые правила:

  • качество пластмассы, из которой сделаны детали. Она должна иметь достаточную прочность и быть устойчивой к перепадам температуры и механическим нагрузкам;
  • мембраны не всегда рассчитаны, особенно импортные варианты, на недостаточное качество водопроводной воды, которая имеет агрессивные примеси. Это приводит к быстрому износу мембран;
  • марка производителя: недорогие варианты от непроверенного производителя часто имеют производственный брак.

Рекомендация специалиста! Для экономии,  можно понизить уровень объёма воды поступающего в сливной бачок и расходуемого на слив.

Основные этапы монтажа

Арматура для бачка унитаза монтируется частично до установки самого бачка, а частично после. До крепления бачка устанавливается основание сливного устройства. Для этого его крепят пластмассовой гайкой. На гайку надевается уплотнитель из резины. На следующем этапе крепят сам бачок.

Затем крепится механизм, отвечающий за наполнение водой, и подключаются шланги от водопровода.

Рекомендация специалиста! Перед подключением шланга к водопроводу необходимо проверить наличие прокладок шайбы, чтобы избежать протекания воды.

В процессе монтажа обязательно регулируют работу поплавка, рычагов и клапана. Поплавок выставляется таким образом, чтобы обеспечить необходимое количество воды для смыва. Регулировка проводится для пенопластового поплавка простым его перемещением о планке, а для пластикового изменяют угол между планками крепления.

Устранение неполадок

Среди возможных неполадок и изъянов в работе выделяют такие:

  • неэкономное потребление воды;
  • протеска бачка;
  • слабый слив;
  • износ прокладок.
  1. Протечка бачка. Выясняется причины: поступление воды через перелив ли износ груши. В первом случае настраивают арматуру на меньшее потребление жидкости: изгибается латунный рычаг или регулируется крепежный винт. При износе груши, её утяжеляют с помощью металлических подвесов или меняют на новую.
  2. Слабый слив. Для устранения необходимо проверить проходимость сливного канала, возможно, в него что-то попало. Для устранения неполадки, вытягивают, если есть возможность, этот предмет. Если такой возможности нет, тогда снимают бачок и чистят канал.
  3. При износе прокладок их необходимо заменить. Замена прокладок проводится только при снятии определённых деталей. Перед установкой новой прокладки, место стыка обезжиривается и очищается от ржавчины.



stroitel5.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
