Срыв гидрозатвора – Срыв гидрозатвора: как определить причину?

Срыв - гидрозатвор - Большая Энциклопедия Нефти и Газа, статья, страница 1

Срыв - гидрозатвор

Cтраница 1

Срыв гидрозатвора может произойти также и при снижении давления воздуха в канализационной трубе после гидрозатвора.  [1]

Срыв гидрозатвора ( особенно на верхних этажах) возникает в результате нарушения вентиляции канализационной сети, при попадании посторонних предметов с крыши в вытяжную часть стояка или его обмерзании в зимнее время.  [2]

Срыв гидрозатвора может произойти также при малом диаметре стояка ( ошибка при проектировании) или его частичным засорением. В последнем случае гидрозатвор срывается у санитарного прибора, который наиболее близко ( по вертикали) расположен к месту засора.  [3]

Срыв гидрозатвора обычно сопровождается громкими хлюпающими звуками.  [4]

При срыве гидрозатвора вода отсасывается из гидрозатвора в стояк, где образуется вакуум при движении больших расходов воды по стояку.  [5]

Расход, при котором происходит срыв гидрозатвора у какого-либо санитарно-технического прибора, присоединенного к данному стояку, называют предельным.  [6]

Надежность работы систем внутридомовой канализации характеризуется устойчивостью против срыва гидрозатворов, которыми оснащены санитарно-технические приборы, устанавливаемые в зданиях.  [7]

Отсутствие воды в гидрозатворе обусловливается ее испарением или срывом гидрозатвора. Испарение воды в гидрозатворе наблюдается при длительном бездействии санитарного прибора.  [8]

Токсичные и взрывоопасные газы могут проникнуть в помещение при негерметичности труб, срыве гидрозатвора в результате испарения воды в нем. Негерметичность труб ликвидируют путем замены поврежденных труб, накладкой бандажей.  [9]

Когда Рвозд7возд, то в стояке возникает дефицит воздуха и, как следствие, опасность срыва гидрозатвора

.  [10]

Если давление воздушной среды в канализационной сети и стояке становится ниже атмосферного, происходит понижение уровня жидкости в гидрозатворе, и часть жидкости выплескивается в сеть или стояк, а когда понижение давления превышает величину высоты гидрозатвора РсгН3, то происходит срыв гидрозатвора почти полностью.  [11]

Когда давление снова станет нормальным, жидкость возвратится из прибора обратно в гидрозатвор и восстановит его функцию. При давлении ниже атмосферного жидкость попадет в отводной трубопровод и обратно в водяной затвор не возвратится - произойдет срыв гидрозатвора.  [12]

Срыв гидрозатвора может произойти также при малом диаметре стояка ( ошибка при проектировании) или его частичным засорением. В последнем случае гидрозатвор срывается у санитарного прибора, который наиболее близко ( по вертикали) расположен к месту засора. Срывы гидрозатворов часто наблюдаются в санитарных приборах, присоединенных к стояку ниже отступа или горизонтальных перекидок. Для их ликвидации параллельно отступу следует проложить вентиляционный трубопровод диаметром 50 мм.  [13]

Страницы:      1

www.ngpedia.ru

Неисправности гидрозатвора

Категория: Ремонт трубопроводной сети


Неисправности гидрозатвора

Отсутствие воды. Отсутствие воды в гидрозатворе может быть обусловлено ее испарением или срывом гидрозатвора.

Испарение воды в гидрозатворе наблюдается при длительном бездействии сантехнического прибора. Именно по этой причине при отсутствии жильцов в квартире свыше двух недель на этот период гидрозатворы сантехнических приборов следует залить машинным маслом или другой жидкостью, которая слабо испаряется.

Срыв гидрозатвора. В случае, если сорван гидроза-твор, то из него в стояк отсасывается вода. Причиной этого является вакуум, который возникает в стояке при движении больших объемов воды. Срыв гидрозатвора может также иметь место при больших длинах и уклонах подводок к сантехническим приборам, когда при сбросе воды из заполненного прибора резко понижается давление и гидрозатвор с трубопроводом начинает работать подобно сифону. Это явление получило наименование «самосифонирование». Если вы слышите громкие хлопающие звуки, то это есть свидетельство того, что произошел срыв гидрозатвора.

Причиной срыва гидрозатвора может также стать нарушение вентиляции канализационной сети из-за попадания посторонних предметов с крыши в вытяжную часть стояка или же его обмерзание в зимнее время. Для того, чтобы стояк не обмерзал, его вытяжную часть на плоской кровле следует уменьшить до 200 мм.

На скатных кровлях лучше иметь высоту вытяжной части в пределах 350—400 мм. Если всего этого недостаточно, то при капитальном ремонте системы на чердаке нужно объединить несколько стояков в одну вытяжную часть диаметром 100—125 мм.

При малом диаметре стояка также может произойти срыв гидрозатвора; в лучшем случае — частичное засорение. Гидрозатвор срывается у сантехнического прибора, который расположен ближе всех по вертикали к месту засора. Для того, чтобы устранить эту неисправность, необходимо прочистить участок стояка выше этого прибора.

Дефект сифона. Наиболее часто встречающимся дефектом полиэтиленового бутылочного сифона является укороченная перегородка. В результате этого водяной затвор в сифоне небольшой и отсасывается при слитии воды в фаянсовый умывальник. Запахи из стояка проникают в ванную комнату, а затем в жилое помещение. Сифон с таким дефектом подлежит замене.



Ремонт трубопроводной сети - Неисправности гидрозатвора

gardenweb.ru

Как устранить запах из канализации в ванной и туалете

Устранить запах из канализации в ванной и туалете, можно и нужно хотя бы потому, что неприятный запах подрывает нашу веру, что всё делается для человека и на его благо. Кроме того, канализационный загрязненный воздух вредит здоровью. В частности, постоянное воздействие сероводорода сказывается на центральной нервной системе. Что есть, то есть. Наверняка и вы заметили подобную закономерность. Так что, давайте избавляться от вони из канализации.

Как устранить запах из канализации в ванной и туалете

Чаще всего, одновременно существует несколько причин появления запаха. Они взаимосвязаны и возникают в основном из-за засоров в различных частях канализации.

Кстати, за водоотведение, как и любую другую коммунальную услугу, мы платим, а значит вправе требовать от ответственного поставщика, приемлемого качества услуги (ПП РФ №354).

Действительно, иногда без профессионалов не обойтись, но в ряде случаев (из списка ниже, первые четыре) избавится от неприятного запаха можно и самому. Конечно, эту работу не назовёшь приятной, но ведь и дышать вонью сомнительное удовольствие.

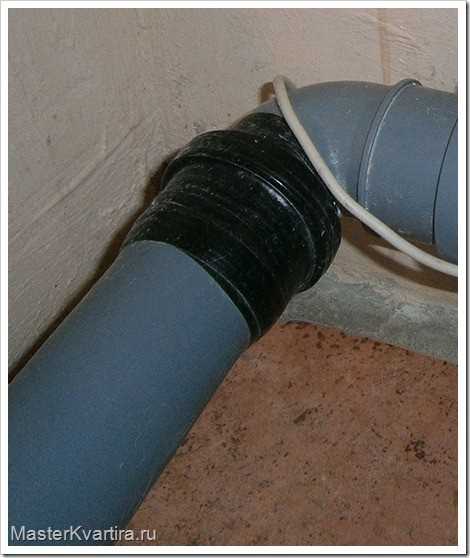

Лопнувшие канализационные трубы из ПВХ легко починить. Её нужно обмотать изолентой или скотчем и развернуть трубу проблемным местом вверх.

Перед тем как устранять проблему её ещё нужно выявить, а поможет в этом собственный нос и это не шутка. Локализовать причину можно по: особенностям возникновения запаха,  времени появления, нарастания интенсивности, периодичности, зависимости от определенных обстоятельств (времени суток, сезонности, погоды, частоты пользования).

Причины проникновения канализационных запахов в квартиру

Поток загрязненного воздуха из канализации может поступать в квартиру по следующим причинам:

  1. Засорения внутриквартирной канализационной разводки.
  2. Негерметичности подключений к внутриквартирной канализационной трубе.
  3. Неисправностей или несоответствия сифонов.
  4. Разгерметизации трубопроводов.
  5. Периодических срывов гидрозатворов.
  6. Уменьшения сечения горизонтальной трубы (лежака) её систематического засорения.
  7. Засорения стояка.
  8. Засорения или отсутствие выхода фоновой трубы.

Когда внутриквартирная канализация становится источником запаха

Если интенсивность запаха нарастает постепенно и сопровождается всё более медленным сливом то почти наверняка причина кроется в засоре канализации внутриквартирной развязки. По мере увеличения жировых отложений, вытесняемый сливным потоком из трубы воздух не находит других путей, кроме как в квартиру.Подобная картина не редкость. Канализационные стояки из чугунных труб чаще всего разрушаются в местах соединений.

Почти в каждой квартире при сливе воды можно уловить своеобразный душок. Вытяжки и дезодоранты удаляют или заглушают “аромат”, но не саму причину. Кардинально избавится от запаха в этом случае можно только одним способом. Разобрать разводку на составные части, тщательно прочистить их, а затем аккуратно собрать. Все другие способы чистки, полумеры с их помощью можно только снизить интенсивность запаха и то на очень непродолжительное время.

Почему бурлит и брызгается унитаз

Чтобы представить почему такое происходит нужно хотя бы отдаленно смоделировать ситуацию. Представим довольно объёмную и плотную массу падающую в трубе, как поршень, плотно прилегающий к стенкам. Перед поршнем возникнет избыточное давление, а за ним некоторое разряжение, вызванное нехваткой объёма воздуха.

Экспериментально установлено, что 1 литр, падающий жидкости в трубе Ø100 мм  фактически увлекает за собой 14 литров воздуха, а стремится увлечь 25, вот и дефицит.

Давайте вначале посмотрим что происходит перед “поршнем”. По идее, воздух а вслед за ним летящая масса должны плавно “соскользнуть” в горизонтальную часть общедомовой канализационной системы, а затем не менее плавно в выпуск на колодец. Так и происходит пока внутренний диаметр лежака не засоряется.

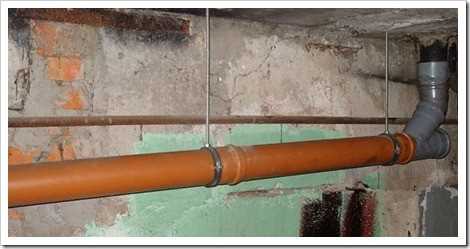

Лежак – горизонтальная труба соединяющая отдельно стоящие канализационные стояки. Находится в нижней части канализационной системы (в подвале).

Что будет происходить в этом случае? Жидкая субстанция частично выльется, если труба в своей подвальной части не герметична, частично останется в трубе и будет постепенно просачиваться через засор. Сжатые газы в лучшем случае для жильцов квартир нижних этажей, выдут через неплотные соединения в подвале, а если случай для тех же жителей оказался не самый лучший, фонтанируют в виде гейзеров, через сливы сантехнических устройств.

Почему унитаз булькает и издаёт другие непонятные звуки

Сейчас, давайте перенесёмся на верхние этажи и посмотрим что происходит в области низкого давления, которое сформировал улетевший вниз “поршень”. Опять же по идее компенсировать недостаток должен воздух, поступающий через выход стояка на крышу, но что делать если жители верхних этажей оказались настолько продвинутыми, что посчитали уходящую в никуда трубу остаточным сумасбродством не очень умных строителей и удалили её. В этом случае внешний напор атмосферы (если кто забыл 1м³ воздуха весит 1,225 кг), сорвёт любой гидрозатвор. Вода из затвора с хлюпаньем буквально всосётся в канализацию и путь для запахов из канализации в вашу квартиру будет открытым.

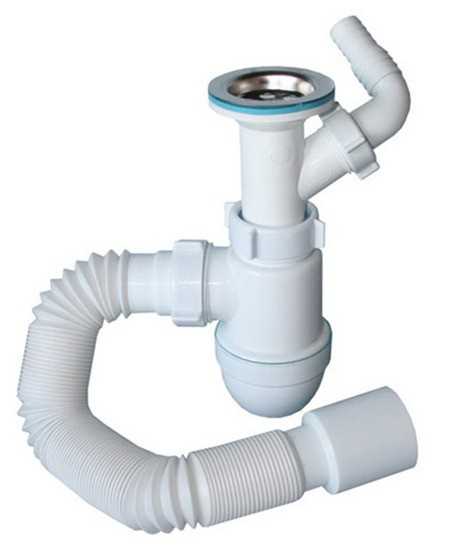

Как подключить сифон к канализации

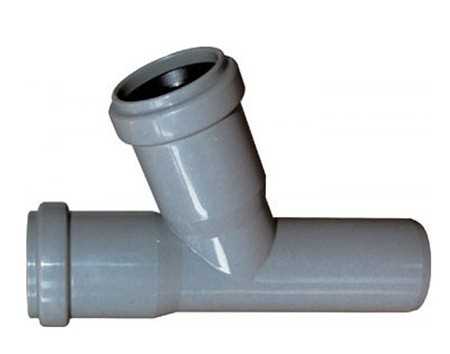

Если раковина, мойка, ванна устанавливается вновь, то в проходящую канализацию  врезается тройник. Обратите внимание на форму тройника, для транзитных подключений больших сбросов (ванной, стиральной машины) лучше использовать косой тройник.

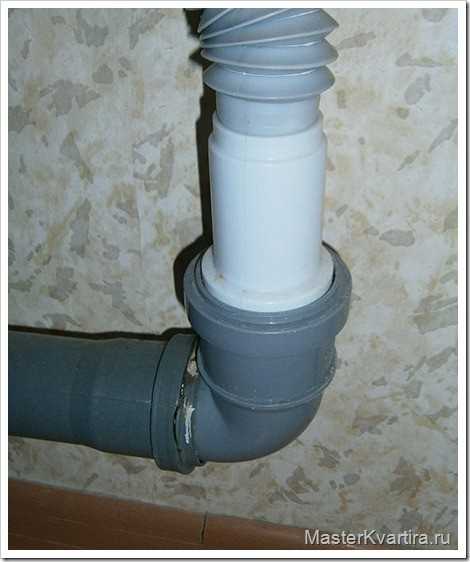

Хотя стандартные диаметры выпускных патрубков сифонов бывают только на 32 или 40 мм, проблема совместимости решается с помощью пластикового переходника (обычно идёт в комплекте), но а если его нет, то придётся покупать манжету Ø40 на 50. Отвод вставляется в патрубок, оборудованный уплотнительной резинкой. Никаких подмоток и силикона не требуется. Все возникшие неисправности (течи), если это не заводской брак, связаны с неаккуратной сборкой.

Если с сифонами всё понятно, то унитаз покупают, как правило, когда внутриквартирная канализационная разводка и стояки смонтированы. Поэтому приходится исходить из обратного, учесть направление выпуска установленного тройника и ещё целую кучу параметров. Как сделать правильный выбор унитаза читайте тут.

Почему пересыхает слив в унитазе

Речь идёт о срыве гидрозатвора, при котором вода, под воздействием разницы давлений воздуха снаружи и внутри трубы, выплёскивается из гидрозатвора, открывая путь канализационным ароматам.

Причём вода из гидрозаслона удаляется не только из унитаза, но и из других устройств подобного типа. Просто в унитазе протекание процесса наглядней. Кстати, небольшой внутренний подсос явление вполне заурядное, но оно протекает в таких маленьких объёмах, что не может оказывать серьёзного воздействия на гидрозатвор. При увеличении длины и угла наклона сливной трубы сила втягивания возрастает, но в условиях обычной, типовой квартиры возникновение такого эффекта маловероятно, не те просторы.

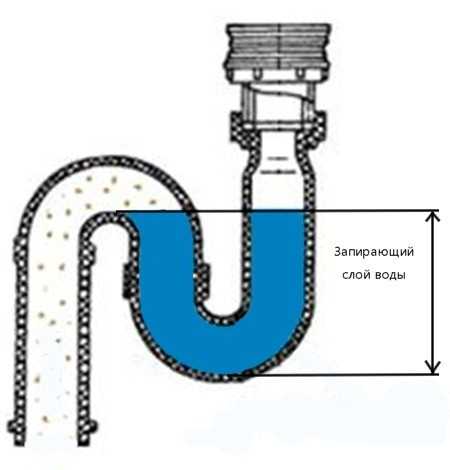

Хотя на картинке показан S-образный сифон, но запирающий слой воды есть в сифоне любой конструкции.



Рекомендуемая величина запирающего слоя воды не менее 60 мм. Даже если система работает нормально, уровень воды в гидрозатворе уменьшается естественным путём. Вода в наружном колене сифона испаряется при длительном бездействии со скоростью около 1 мм в сутки.

Причины срыва гидрозатвора

Могут быть разными. Перечислю те, о которых знаю.

  • Нарушение вентиляции. Особенно проявляется на верхних этажах. Причины: попадание посторонних предметов, самовольная переделка, удаление фоновой трубы, обмерзание выходного патрубка.
  • Частичное засорение по части канализации лежанки. Наиболее заметно на нижних этажах.
  • Частичное засорение стояка. Срывы гидрозатвора будут происходить в ближайших к месту засора квартирах.
  • Нарушение правил обустройства отступа.

Как видите, почти все причины, вызывающие срыв гидрозатвора связаны с засорами. Поясню только два момента.

Почему замерзают канализационные трубы

Пар, выходящий из канализационного стояка, соприкасается с холодными стенками, выпадает в конденсат, который тут же замерзает. Обмерзание одиночных стояков проблема старая, но так до сих пор и не решённая. Единственное, более-менее эффективное решение, уменьшение теплопередающей поверхности за счёт длины торчащей части трубы.

В многоэтажных домах проблемы обмерзания фоновой трубы нет или её влияние не существенно. Объединенные стояки образуют сеть сообщающихся ёмкостей, в которой практически никогда не возникает перепада давлений. Отличное от атмосферного давление в одном из стояков, тут же компенсируется давлением из другого, а если перепада нет, то нет и выхлопа, нечему замерзать.

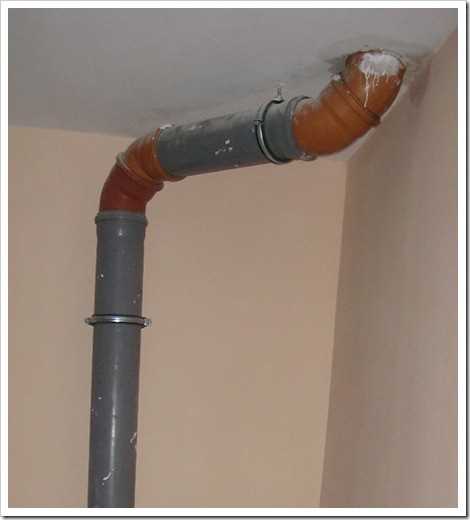

Что такое отступ канализационной трубы и зачем он нужен

Смещение части канализационного стояка от вертикальной оси по горизонтали называется отступом. СНиП 2.04.01-85 разрешает устройство отступов только на первых этажах п. 17. 3. Кто-то объясняет обустройство отступа как средство шумоизоляции канализационного стояка, но зачем самому себе, за свои же деньги, закладывать фекальную мину если избавиться от шума можно гораздо проще и с гарантированным результатом, воспользовавшись одним из способов, предложенных в этой статье.

На самом деле, стояк сдвигают “потому что мешает”. Кроме того, что не согласованные переделки запрещены законом (ЖК РФ №188-Ф3), создавать заведомо проблемное место для решения местной, типовой проблемы, занятие не для слабонервных. Отныне в глазах домовой общественности, за всё что произойдёт с общедомовой канализацией в последующие годы, ответственными хотя бы морально буду жильцы, сдвинувшие стояк.

masterkvartira.ru

Срыв - гидравлический затвор - Большая Энциклопедия Нефти и Газа, статья, страница 1

Срыв - гидравлический затвор

Cтраница 1

Срыв гидравлических затворов является следствием возникновения разрежений в канализационном стояке, поэтому прежде всего необходимо установить причины их возникновения, а также параметры, от которых зависит величина разрежений.  [1]

Срывы гидравлических затворов происходят вследствие подачи в деаэраторную колонку большого количества пара, не соответствующего количеству подаваемой воды; утечки воды из гидрозатвора через его неплотность; отсутствия необходимого запаса высоты гидрозатвора на данное давление.  [2]

Надежность систем канализации зданий определяется устойчивостью против срыва гидравлических затворов у санитарно-технических приборов и незасоряемостыо канализационных трубопроводов.  [3]

Надежность систем канализации зданий определяется устойчивостью против срыва гидравлических затворов санитарно-техни-ческих приборов и незасорясмостью канализационных трубопроводов.  [4]

Сообщение канализационных стояков с атмосферой необходимо для предотвращения срыва гидравлических затворов у санитарных приборов.  [6]

Несмотря на отсутствие вентиляции двух нижних отводных трубопроводов, срыва гидравлических затворов, присоединенных к ним, не происходит. Изменение режимов течения характеризуется резким снижением скорости воздуха; что сопровождается повышением статического напора над точкой перегиба стояка.  [7]

Надежность работы канализационной сети - ее неза-соряемость и устойчивая, без срыва гидравлических затворов, пропускная способность - зависит от режимов движения сточных вод и от конструкции отдельных элементов сети. Чтобы исключить засоряемость сети, необходимо обеспечить выполнение требований СНиП 2.04.01 - 85, особенно по прямолинейности прокладки трубопроводов с соблюдением необходимых уклонов, создания гладкой внутренней поверхности труб по всему тракту, без выступов и зазоров, исключив установку на стояках отступов и перегибов по высоте.  [8]

Систему канализации зданий следует рассчитывать nd величине допустимого расхода жидкости, которая не вызывает срыва гидравлического затвора. В качестве допустимого принимается расход, составляющий 0 9 критического.  [9]

Если количество воздуха, поступающего в стояк, меньше требуемого, возникает разрежение, которое вызывает срыв гидравлических затворов у приемников сточных вод. Это явление наблюдается, когда расход стоков превышает допустимый, указанный в табл. IV.5. При отсутствии стока или небольших ( 0 05 - 0 3 л / с) расходах сточных вод загрязненный воздух и газы поднимаются по стояку и через вытяжную его часть выходят в атмосферу.  [10]

Диаметр канализационного стояка определяют с учетом пропуска расчетного-расхода сточной жидкости, а также с учетом недопущения срыва гидравлических затворов в санитарных приборах, присоединенных к данному стояку.  [12]

На основании экспериментальных исследований, выполненных в 60 - х годах, американские специалисты сделали вывод о том, что срыв гидравлического затвора происходит вследствие нескольких следующих друг за другом опорожнений в стояк - Однако это суждение нельзя признать достаточно обоснованным, так как гидравлический затвор не может быть сорван при разрежении, величина которого меньше высоты затвора, сколько бы раз это разрежение не возникало.  [13]

При расчетных расходах сточных вод больше допустимых для данного диаметра вентилируемого стояка следует выполнить контрольный расчет стояка на образование вакуума и возможный срыв гидравлического затвора.  [14]

Страницы:      1    2

www.ngpedia.ru
