St 101e принцип работы – Ручной сброс миниатюрный прерыватель цепи (ST-101E)

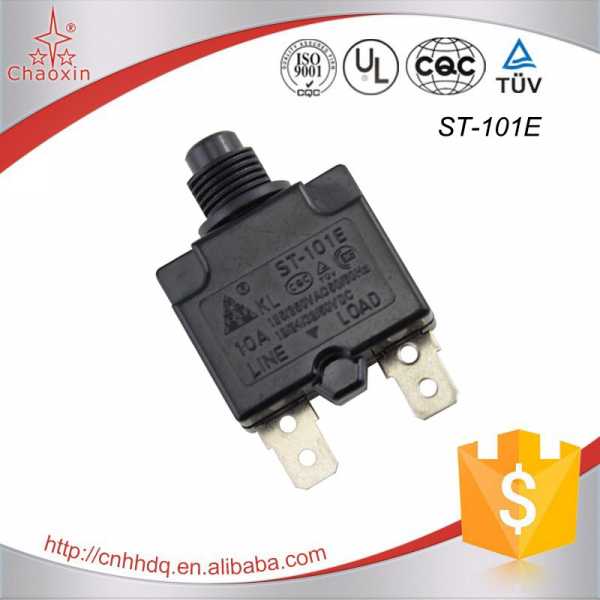

Ручной сброс миниатюрный прерыватель цепи (ST-101E)

Производительность:	100000PCS/Y
Стандарт:	TUV
Номер Моделя:	ST-101E
Торговая Марка:	KL

Описание Продукции

Основная Информация

• Номер Моделя: ST-101E

Дополнительная Информация.

• Trademark: KL
• Standard: TUV
• Production Capacity: 100000PCS/Y

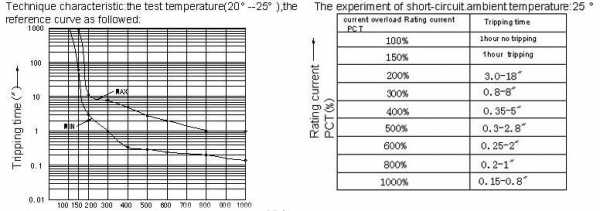

Описание Продукции

Размер для набросков бюджета: Спецификации:
1. Оценка текущей: Min. 5 A макс. 15A
2. рабочее давление: Min. 12V макс. 250 V
3. Дважды использование

приложения переменного и постоянного тока: Используется в prote ction герметика, силового трансформатора и электродвигателя.
Текущие характеристики: 5A 7A 10A 13A 15A 16A/250V TUV

Тип Продуктов

ru.made-in-china.com

⭐ St-101e принцип работы — Рейтинг сайтов по тематике на RANKW.RU

	Saljarka.ru – Физический принцип работы солнечных батарей Физический принцип работы солнечных батарей saljarka.ru энергии, солнечного, преобразования, создание, структуры     Google PageRank: 0 из 10	Рейтинг: 16.4
	Посудомоечная машина – устройство и принцип работы Все о посудомоечных машинах – устройство и принцип работы,выбор, ремонт, моющие средства, цены, отзывы, подключение. posudomoechnaja-mashina.ru посудомойка Рейтинг Alexa: #1,865,799    Google PageRank: 0 из 10	Рейтинг: 16.1
	hightoLow::Устройство и принцип работы электронных компонентов Устройство и принцип работы электронных компонентов. Иллюстрации моделей и процессов, обозначения на схеме, основные характеристики hightolow.ru Рейтинг Alexa: #2,046,361    Google PageRank: 1 из 10	Рейтинг: 14.3
	Help for engineer | Cхемы, принцип действия, формулы и расчет Помощь инженеру по разным техническим вопросам. Схемные решения по электротехнике. Принцип действия и работы электрических приборов. Примеры необходимых расчетов и онлайн калькуляторы. h5e.ru     Google PageRank: 0 из 10    Яндекс ТИЦ: 20	Рейтинг: 14.0
	Принцип работы стабилизатора переменного напряжения – Принцип работы стабилизатора переменного напряжения Принцип работы стабилизатора переменного напряжения normastab16.my1.ru        Яндекс ТИЦ: 0	Рейтинг: 13.9
	Двигатели Стирлинга Сайт о двигателях Роберта Стирлинга. История, описание, конфигурация, принцип работы… А также о других двигателях, тепловых машинах, двигателях внешнего и ctirling.ru двигатель, двигатели, роберта, стирлинга, история Рейтинг Alexa: #4,809,738    Google PageRank: 0 из 10    Яндекс ТИЦ: 0	Рейтинг: 13.0
	JOBOR.RU Работа в Oriflame в г Орле – Мы откроем Вам формулу красоты jobor.ru работа, работа в oriflame, работа в орифлейм, описание работы, поиск работы     Google PageRank: 2 из 10	Рейтинг: 12.8
	Автомобили, ремонт автомобиля, электрооборудование автомобиля | Автоэлектроника Автоэлектроника, автомобили, ремонт автомобиля, электрооборудование автомобиля, неисправности автомобилей, обслуживание автомобилей, принцип работы, схемы автомобилей, устройство автомобиля, эксплуатация автомобиля, электросхемы автомобилей avtoelect.ru автоэлектроника, автомобили, принцип работы     Google PageRank: 0 из 10    Яндекс ТИЦ: 0	Рейтинг: 12.0

rankw.ru

St-101e Мини Размер 10 Amp Мелкая Бытовая Техника Перегрузки Выключатель Двигателя Выключатель Защиты

ST-101E Мини Размер 10 ампер маленькая бытовая техника переключатель защиты от перегрузки защита двигателя автоматический выключатель

Описание продукта:

1. Информация о продукте:

1. Номинальный ток: min.8A, max.35A

2. Рабочее давление: min.12V, max.250V

3. Двойное использование постоянного и переменного тока

4. Область применения: используется при производстве соединения розетки, силового трансформатора и электрического двигателя.

5. Текущая Спецификация: 8A. 10A. 12A. 15A. 20A. 25A. 30A. 35A



2. Изображение продукта:

3. Различные виды переключателей и других товары:

Сопутствующие товары

Информация о компании



Наши услуги

Мы высоко ценим ваши положительные отзывы и сделаем то же самое.

Пожалуйста, свяжитесь с нами, прежде чем вы решите оставить нейтральный илиОтрицательные отзывы.

Мы сделаем все возможное, чтобы помочь вам решить проблему. Ваша информация для нас будет строго защищена.
Пожалуйста, сообщите нам, какие товары вас интересуют, и Лучшая цена будет предоставлена вам

После полученияВаш новый запрос как можно скорее.

При возникновении любых вопросов, пожалуйста, свяжитесь с нами.
Мы искренне надеемся установить отношения сотрудничества с вами.

Вопросы и ответы

1 вопрос: как платить и стажировать?

S: Paypal, T/T, Western Union, MoneyGram или другой метод. Доставка по всему миру по морю, по воздуху или экспресс

Как DHL, UPS, TNT, FedEx, Почта Китая

2 в: Как насчет качества?

S 🙁 1) перекидной переключатель выполнена из PA66

(2) Клемма медная с посеребренным покрытием

3 В: какое преимущество?



№ 1	Хорошие переключатели!
№ 2	ПереключателиПо ограничению на использование опасных материалов в производстве, отвечающих требованиям!
№ 3	Минимальный объем заказа всех видов переключателей являются гибкими!
№ 4	Высокое качество, конкурентоспособная цена, отличный сервис!
№ 5	Лучшие переключатели по лучшей цене!



russian.alibaba.com

принцип работы, проверка и включение, схемы

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.

Что такое симистор?

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

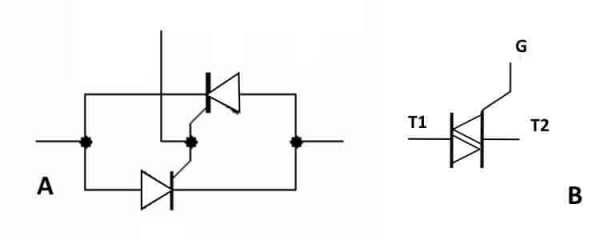

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене – р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

• А – закрытое состояние.
• В – открытое состояние.
• U_DRM (U_ПР) – максимально допустимый уровень напряжения при прямом включении.
• U_RRM (U_ОБ) – максимальный уровень обратного напряжения.
• I_DRM (I_ПР) – допустимый уровень тока прямого включения
• I_RRM (I_ОБ) – допустимый уровень тока обратного включения.
• I_Н (I_УД) – значения тока удержания.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

• относительно невысокая стоимость приборов;
• длительный срок эксплуатации;
• отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

• Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

• Устройства подвержены влиянию переходных процессов, шумов и помех;
• Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

• зарядные устройства для автомобильных АКБ;
• бытовое компрессорное оборудования;
• различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
• ручные электрические инструменты (шуроповерт, перфоратор и т.д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
2. Собрать специальную схему.

Алгоритм проверки омметром:

1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
2. Устанавливаем кратность на омметре х1.
3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

• Резистор R1 – 51 Ом.
• Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
• Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
• Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
3. Жмем SB2, лампа гаснет (устройство закрылось).
4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

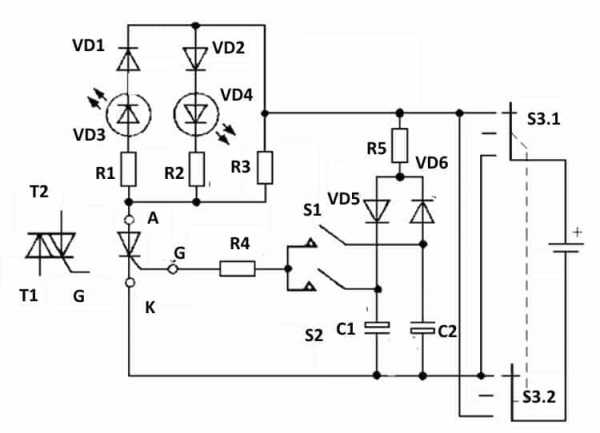

Схема для проверки тиристоров и симисторов

Обозначения:

• Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
• Емкости: С1 и С2 – 100 мкФ х 10 В.
• Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

• Выполняем пункты 1-4.
• Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

• Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
• Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 – 0,05 мкФ.
• Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

• Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 – 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
• Емкости: С1 и С2 – 1 мкФ х 16 В.
• Симметричный тринистор: VS1 – ВТ136.
• Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

• R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
• R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),
