Стабилизатор напряжения для электрического котла – Стабилизатор напряжения для электрокотла – нужен ли? Поговорим об этом

как правильно выбрать, характеристики, отзывы

Стабилизатор напряжения является необходимой мерой безопасности и обеспечения работоспособности газовых котлов. Чтобы купить эффективное устройство, обладающее долгим сроком эксплуатации и высокой надежностью, а также влияющее на увеличение срока службы энергозависимых устройств, необходимо ознакомиться с отзывами владельцев, а также с несколькими рекомендациями, которые отвечают на главные вопросы: как выбрать стабилизатор напряжения и какой из них лучше.

Важность использования стабилизатора напряжения

Большинство моделей современных газовых котлов являются энергозависимым оборудованием. От электрического питания зависит работа насосной группы, средств автоматизации и управления, а также индикация экрана и т. д. Некоторые линейки котлов оснащаются защитой от перепада напряжения, но из-за широкой амплитуды возможного значения напряжения ее эффективность находится на низком уровне.

Так как газовые котлы являются дорогостоящим оборудованием, а выход его из строя по причине перепада напряжения в бытовой электрической сети не попадает под гарантийные случаи, необходимо предусмотреть все меры по снижению влияния негативных явлений в сети на работоспособность устройства.

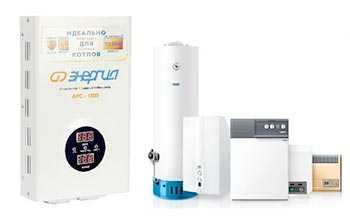

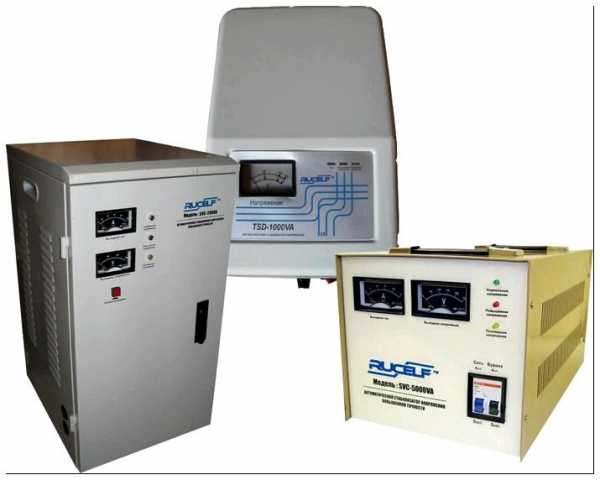

Внешний вид стабилизатора напряжения для газовых котлов на примере одной из моделей, представленных на рынке

Помимо основных факторов, приводящих к скачкам напряжения, таких как изношенность линий электропередач, удаленность от распределительного трансформатора, некачественный монтаж электропроводки в доме и т.д., существуют ситуации, которые происходят по независящим от человека причинам, например, попадание молнии в линии электропередач.

Поэтому установка стабилизатора напряжения является необходимой мерой безопасности, обеспечивающей защиту и работоспособность не только газового котла, но и других электрических приборов, увеличивает их срок службы, а также сокращает риск возникновения пожароопасных ситуаций. Как выбрать стабилизатор напряжения для газовых котлов, подходящий под реальные условия покупателя, соответствующий основным техническим параметрам сети, помогут несколько простых рекомендаций.

Выбор стабилизатора напряжения по принципу действия

Несмотря на широкую классификацию приборов, стабилизирующих напряжение в сети, в бытовом секторе получили распространение следующие устройства:

• Релейные стабилизаторы напряжения. Обладают относительно невысокой стоимостью. Основным элементом конструкции, обеспечивающим выравнивание напряжение, является реле, которое не характеризуется большим сроком службы и часто выходит из строя. К преимуществам устройств данного типа можно также отнести широкий диапазон входных значений напряжения (от 100В до 280 В), а также небольшую погрешность выходного показателя. Из недостатков следует отметить, невысокую скорость реагирования, вследствие чего происходит задержка стабилизации.

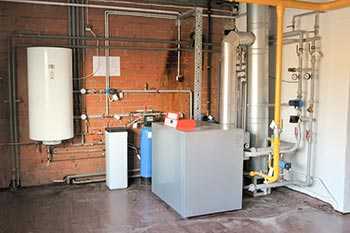

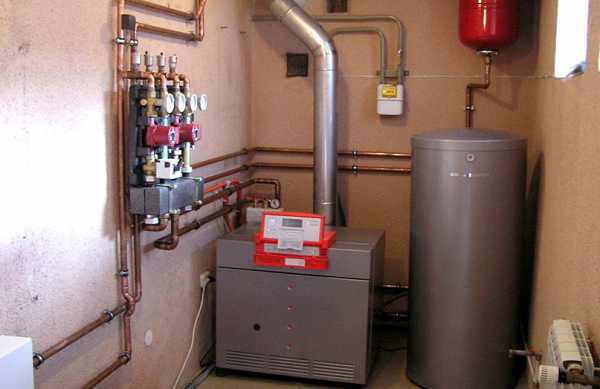

  Организация домашней котельной: газовый котел со стабилизатором напряжения

• Симисторные стабилизаторы напряжения являются наиболее оптимальными устройствами для обеспечения защиты газовых котлов. Их принцип действия основан на сравнении поступающего напряжения с эталонным, в результате чего происходит корректировка значения напряжения. Основным недостатком является высокая цена, которая компенсируется с течением времени эффективностью работы, быстродействием и длительным сроком службы.
• Электромеханические стабилизаторы для защиты газовых котлов от перепада напряжения практически не используются. Это связано с тем, что в процессе работы при движении элементов конструкции и их трении, возможно образование искр. Также они обладают повышенным уровнем шума при работе.

Совет! Не следует экономить на приобретении надежного стабилизатора напряжения. В случае данных устройств действует принцип: чем выше стоимость прибора, тем больше показатель эффективности, а также срок эксплуатации.

Пристальное внимание следует уделить выбору производителя, а также сравнить аналоги оборудования нескольких изготовителей и определить подходящий вариант по цене.

Выбор стабилизатора в зависимости от мощности

Мощность стабилизатора напряжения является его главным техническим параметром, влияющим на эффективность его применения в реальных условиях. При этом существует 2 варианта использования стабилизатора напряжения:

1. Непосредственно для газового котла
2. Для группы бытовых электрических устройств

Вне зависимости от типа применения необходимо определить мощность потребления электроэнергии котла или группы устройств методом суммирования.

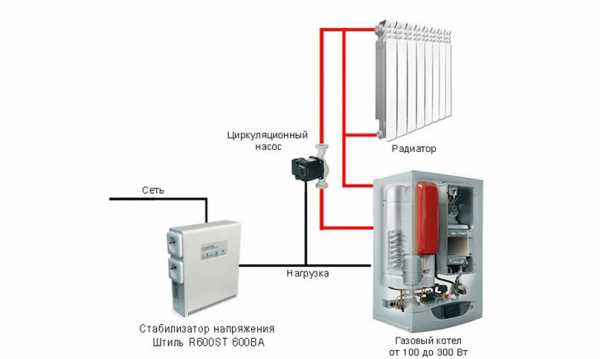

Базовая схема подключения стабилизатора напряжения для газового котла

Все необходимые данные следует взять из паспортов на приборы или из специальных табличек, которыми маркируется оборудование. При этом применяется поправочный коэффициент равны 0,7. Условно формула расчета мощности стабилизатора выглядит так:

N=P/0.7, где P – табличное значение мощности котла или сумма мощностей всех электрических устройств.

Совет! Помимо мощности стабилизатора напряжения, следует обратить внимание на другие технические параметры устройства, такие как время реагирования, погрешность выходного напряжения и диапазон входных значений напряжений. От этих показателей будет зависеть эффективность действия данных устройств.

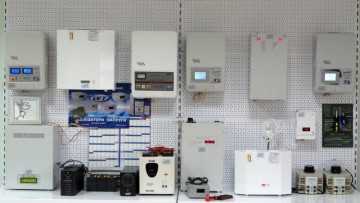

Выбор стабилизатора по типу исполнения

По типу исполнения существуют варианты установки данных устройств:

• Напольное
• Навесное

При этом выбор необходимого стабилизатора происходит исходя из условий покупателя, его потребностей и финансовых возможностей.
Исходя из вышеизложенного следует, что действие стабилизатора напряжения направлено на увеличение срока эксплуатации энергозависимых газовых котлов, обеспечение их стабильной работы, а также на снижение риска возникновения пожароопасных ситуаций, связанных с перепадом напряжения в электрических сетях. Из всего многообразия моделей, представленных на рынке данных устройств, покупателю необходимо выбрать оптимальный вариант, соответствующий параметрам суммарной мощности, времени реагирования, типу исполнения, а также принципу действия данных приборов под реальные условия.

Видео: Как выбрать стабилизатор напряжения для газовых котлов



remodelo.ru

Как выбрать практичный стабилизатор напряжения для котла

Газовое отопление широко используется в частных домах, в которые невозможно провести отопление центральное. Не зная, как выбрать стабилизатор напряжения для газового котла, домовладельцы часто доверяют советам продавцов, опрометчиво покупают неподходящие варианты, и в итоге поломке подвергаются и котел, и защитное оборудование.

Назначение стабилизатора

Газовый котел – важный узел отопительной системы, в котором одновременно происходит несколько процессов. Через него проходит теплоноситель – как правило, вода. По трубам непосредственно к котлу поступает газ. А система автоматического включения газового оборудования предусматривает подачу напряжения. Исправная работа каждого элемента узла – залог не только надежного и эффективного отопления, но и пожарной безопасности.

От выбора стабилизатора зависит, насколько надежной будет система автоматизации работы котла. Поскольку все современные модели газовых котлов оснащены функциями регулировки температуры, давления и автоотключения, устройству всегда необходима электрическая энергия. Особенностью газового оборудования, и отнюдь не самой приятной, является высокая чувствительность к скачкам напряжения в сети. Большинство котлов имеет диапазон рабочего напряжения от 210 до 230В. Очевидно, что разброс небольшой. Отклонение в 10% и более уже является серьезным и может вывести из строя всю аппаратуру.

Стабилизатор напряжения для газового котла – это прибор, который защищает оборудование от негативных отклонений в сети. Он отслеживает частоту тока и напряжение и в случае перепадов быстро реагирует стабилизацией питания.

Электромеханический стабилизатор

Электромеханический стабилизатор – простейший вариант. Устройство состоит из автотрансформатора, щеточного контакта и цепи управления. Стабилизацией напряжения управляет автотрансформатор. Питание подается на первичную обмотку. Концы вторичной обмотки выводятся к котлу. Блок управления подключается на вход и выход.

При изменении напряжения цепь управления включает микромотор, который в свою очередь перемещает щеточный контакт, изменяя количество витков вторичной обмотки. За счет этого происходит стабилизация питания.

Устройство электромеханического типа относится к дешевым защитным средствам. Его основное преимущество – в высокой точности стабилизации: отклонение на выходе составляет всего пару процентов от номинального значения. За счет этого оборудование обеспечивает почти идеальную синусоиду тока.

К недостаткам подобных устройств относят медленную реакцию на входное изменение – по этой причине электромеханические стабилизаторы применяют в сети с диапазоном напряжения от 190 до 250В. Да и само устройство доставляет определенные бытовые неудобства. В частности, при работе возникает шум, неблагоприятный для жилого помещения. При этом аппарат великоват для того, чтобы его можно было «положить в карман» – потребуется отдельное место в котельной.

Применять электромеханический стабилизатор напряжения для котла можно, но рекомендуется меньше всего. В первую очередь это обусловлено наличием щеточного контакта. Данный элемент недолговечен: спустя непродолжительное время он стирается и начинает искрить из-за неплотного соединения. Такая особенность обязывает владельца оборудования проводить регулярное обслуживание аппарата: его необходимо осматривать, прочищать и менять щетки. Несмотря на всю предусмотрительность, такой подход не обеспечивает полной пожарной безопасности. Даже незначительное искрение при возможном контакте с газовым оборудованием может привести к беде.

Стабилизатор релейного типа

Данное устройство распространено наиболее широко, поскольку стоит недорого. Конструкция аппарата представляет собой совокупность катушки, реле и цепи управления. Контролирующая плата сравнивает напряжение на входе и выходе и подает сигнал на определенную ступень реле, которое включается последовательно с автотрансформатором. Реле нужной ступени отделяет необходимое количество витков катушки и тем самым изменяет выходное напряжение.

Релейный стабилизатор напряжения для котла обладает важным конструкционным параметром – количеством диапазонов (ступеней, благодаря которым меняется напряжение). Чем больше промежуточных значений, тем точнее стабилизация. В прямой пропорциональности увеличиваются и цены на такие устройства. Диапазонов в одном аппарате может быть от 4 до 9.

В отличие от щеточного механизма, релейные переключатели не требуют специального ухода и защищены корпусом. Их преимуществом является быстрая реакция: ступенчатая смена происходит за тысячные доли секунды. Благодаря этой же концепции оборудование малочувствительно к резким и частым перепадам напряжения в сети.

Шумовое сопровождение в работе реле исключено, слышны разве только негромкие щелчки при переключении обмоток. Прибор компактен, имеет небольшой вес. Наиболее рекомендуем среди бюджетных вариантов.

Тиристорный стабилизатор

Принцип устройства защитных приборов данного типа основан на работе полупроводников. В качестве переключателя обмоток автотрансформатора выступают тиристоры. Монокристаллические полупроводники отличаются высокой скоростью регулировки. На изменение входного напряжения они реагируют в разы быстрее релейного стабилизатора. Оборудование отличается абсолютной бесшумностью и высокой эффективностью – оно стабилизирует питание с точностью до 2-3%. Среди прочих достоинств – длительный срок эксплуатации и высокая надежность без дополнительного обслуживания.

«Благодаря» всем своим превосходным характеристикам и рабочим свойствам тиристорный стабилизатор напряжения для котла занимает верхнюю строчку ценового рейтинга – он самый дорогой в ряду защитных устройств.

Подбираем стабилизатор по параметрам

Само собой, выбирать ту или иную модель стабилизатора зачастую приходится исходя из доступности приобретения и финансовых возможностей. Однако при выборе даже дорогого оборудования не следует ориентироваться только на его внешний вид и название: любой дополнительный защитный элемент электрической цепи должен подходить к рабочему устройству по своим параметрам.

Перед тем как выбрать стабилизатор напряжения для газового котла, удостоверьтесь в том, что его мощность превышает мощность отопительной системы в 3-4 раза. Это значит, что при расчете нужно утроить мощность станции для подачи воды, прибавить к ней мощность котла и добавить 30% к полученному значению. В итоге получаем приближенный параметр нужного стабилизатора.

Диапазон входного напряжения стабилизатора должен превышать этот же параметр котла. Как уже было сказано выше, современные тепловые генераторы отличаются очень маленькой разностью пределов допустимого напряжения: 220±10В. При этом стабилизатор нужен со значениями 220±40В. Диапазон может быть и шире — здесь нужно исходить из стоимости и других характеристик.

Перегрузочная способность очень важна для защиты от поломок, поскольку неисправности в защитном оборудовании чаще всего происходят из-за длительной работы на низком напряжении. Чем выше данный коэффициент, тем надежнее устройство.

Важным критерием при выборе являются и внешние эксплуатационные свойства. Например, стабилизирующие аппараты бывают подвесными и напольными — тут ориентироваться следует исходя из специфики помещения для установки.

Используя качественное защитное оборудование, вы обезопасите свою отопительную систему от незапланированного ремонта и надолго сохраните ее работоспособность.

koffkindom.ru

Стабилизаторы напряжения и ИБП для котлов отопления

ИБП для котлов отопления

Когда речь идет об отоплении, то в первую очередь каждый стремится сделать его так, чтобы в процессе эксплуатации не возникало никаких проблем. Но даже соответствие всех элементов контура нормативным требованиям не помогут в случае отключения электричества. Так, котел без тока просто не работает и чтобы предотвратить это, нужно включать в схему обогрева ибп для котлов отопления. Следует понимать, что важно не только наличие тока, а и его качество, поэтому без стабилизатора напряжения для котлов отопления также не обойтись.

Правильная и стабильная работа контура зависит от многих факторов. Так, мы уже говорили о характеристиках труб согласно ГОСТам и СНИП, при соблюдении которых магистрали выдержат возлагаемые на них эксплуатационные нагрузки.

Коротко о стабилизаторе для котла отопления

Современные нагреватели очень требовательны к стабильности напряжения, поэтому они должны быть запитаны в электросеть или другой альтернативный источник питания через стабилизаторы напряжения для котлов отопления. Если включить нагреватель прямо в розетку, то это неминуемо приведет к тому, что в результате скачков в сети автоматика и управляющая плата выйдут из строя. Достаточно будет небольшого отклонения в обе стороны от должных 220 вольт.

Стабилизатор для котла отопления преобразовывает напряжение с возможными перепадами в стабильный поток электронов по правильной синусоиде.

Мы знаем, что все виды котлов требуют подключения к сети:

• твердотопливные;
• газовые;
• электрические.

Твердотопливные нагреватели менее требовательны, что нельзя сказать о газовых и особенно электрических. Возможно, поэтому котел на дровах для водяного отопления пользуется спросом. Также следует учитывать, что последние два вида котлов имеют разное количество фаз:

• газовые – одна фаза;
• электрические – три фазы.

Соответственно и стабилизаторы для котла отопления бывают одно и трехфазные. При этом для трехфазных электрических нагревателей можно создать сборный стабилизатор напряжения из нескольких однофазных стабилизаторов с разными точками подключения. То есть их нельзя включать в одну розетку.

В зависимости от конструкции стабилизаторы для отопительных котлов делятся на:

• с токосъемными щётками;
• релейные;
• полупроводниковые.

Электромеханический стабилизатор

Стабилизатор с токосъемными щётками или электромеханический – это прибор, который состоит из электродвигателя, автотрансформатора и системы управления двигателем. При перепадах напряжение электродвигатель перемещает графитовую щётку в необходимое положение. При повышении напряжения выше 260 вольт прибор прекращает подачу питания. Достоинства такого прибора:

• плавное преобразование изменений во входящем потоке;
• высокая точность исходящего потока, отклонение в пределах 2%;
• широкий диапазон регулировки от 140 до 260 вольт.

При этом во время работы графитовая поверхность токосъемной щётки стирается и требуется полная ее замена. Также эксплуатация прибора сопровождается характерными звуками. Скорость срабатывания ниже, чем у электронных прототипов.

Релейные стабилизаторы для электрического котла отопления не имеют движущихся элементов в своей конструкции, что исключает сопутствующие этому негативные факторы. В отличие от механических агрегатов, они:

• работают беззвучно;
• имеют более высокую скорость срабатывания;
• занимают меньше места.

Они не могут похвастаться такой высокой точностью напряжения на выходе, но это значение укладывается в установленные государственными органами контроля стандарты и варьируется в пределах 5%.

Полупроводниковые или тиристорные стабилизаторы работают не благодаря катушкам (реле), а основаны на полупроводниковых управляемых вентилях (SCR). Они сочетают в себе три функции:

• выпрямление;
• усиление;
• включение/выключение.

Такие приборы имеют самую высокую скорость срабатывания. Сами тиристоры имеют практически неограниченный срок службы, и поломка в стабилизаторе может быть связана только с выходом из строя платы.

Еще одна классификация выпрямителей связана с их расположением в пространстве. Так, выделяют:

• настенный;
• напольные.

Разница очевидна. При установке важно чтобы прибор находился в сухом месте, где нет риска механического повреждения и попадания на него теплоносителя в случае появления в системе обогрева течи. Влажность воздуха имеет определяющее значение.

Для чего нужен ИБП в системе отопления

Как было сказано выше все современные котлы нуждаются в электроснабжении. Это касается и насоса, который создает давление в контуре отопления открытого и закрытого типа. Соответственно если не будет света, то обогрев также прекратится. Как это предотвратить? Есть только один вариант – это предусмотреть резервное питание (ибп для котлов отопления), которое включалось бы всякий раз, когда электрификация дома прекращается. При этом качество напряжения должно быть на самом высоком уровне, так как оборудование очень требовательно к наличию правильной синусоиды на входе.

Получается, что резервное питание должно быть еще и стабильным. Для этого и переназначены бесперебойники для котлов отопления или ИБП (источник бесперебойного питания).

ИБП для котлов отопления – это комплекс приборов, который направлен на то, чтобы питание элементов контура отопления не прекращалось в случае отсутствия напряжения в центральной электросети. Под ИБП для системы отопления подразумевается электронный блок с подсоединенными к нему аккумуляторами.

Помимо этого в качестве источника резервного питания для котла отопления подходит бензиновый или дизельный генератор. При этом напрямую генератор нельзя подключать к котлу, так как вырабатываемое напряжение нестабильно. Чтобы сгладить скачки нужно устанавливать стабилизатор напряжения. Также нужно учитывать, что включение генератора должно осуществляться автоматически, поэтому потребуется электронная автоматика. Генератор с блоком автоматики и хорошим бесперебойником будет значительно дороже ИБП с аккумуляторами. При этом в случае полного отсутствия энергоснабжения в доме – это самый лучший вариант.

Почему это так? Рассмотрим принцип работы бесперебойников для котлов отопления:

• бесперебойник постоянно включен в сеть;
• когда свет есть ИБП, при необходимости, подзаряжает батареи;
• при отключении электричества ИБП задействует энергию аккумуляторов;
• когда заряд батарей иссекает или достигает установленного ИБП минимального предела, прибор прекращает электрификацию элементов системы отопления.

Получается, что использовать ибп для газовых котлов отопления там, где совсем нет электричества, достаточно проблематично. Где-то же нужно заряжать аккумуляторы. Выделяют два вида бесперебойников:

• транзитные;
• двойного преобразования.

Транзитные (онлайн) бесперебойники для системы отопления собраны по следующей схеме:

Схема онлайн ИБП

Принцип работы заключается в передаче напряжения транзитом через фильтр к приборам контура обогрева. Когда пропадает ток происходит переключение на преобразователь, который запитан от аккумулятора.

Бесперебойники двойного преобразования (офлайн) работают по следующей схеме:

Схема офлайн ИБП

Выпрямитель – меняет переменный ток на постоянный. Инвертор преобразовывает постоянный ток на переменный с правильной синусоидой. При этом аккумуляторы постоянно подключены к инвертору. Если пропадает питание от сети, бесперебойник продолжает работать от батарей, при этом никакого переключения не происходит. То есть отсутствует даже минимальный перепад напряжения.

Из-за высокой технологичности каждой из частей прибора, сделать бесперебойник для отопления своими руками будет весьма затруднительно. Во всяком случае, если вы не имеете знаний и опыта в этой сфере.

Аккумуляторы для ИБП

Бесперебойники работают в тандеме с аккумулятором. Он может быть встроен в прибор, но чаще это не так. С тыльной стороны ИБП есть разъёмы для подключения батарей. Тут постает вопрос, какие аккумуляторы для котла отопления нужно использовать и можно ли подсоединять к ИБП обычный машинный аккумулятор.

Чтобы не тянуть сразу ответим, что к бесперебойнику можно подключать машинный аккумулятор. При этом нужно понимать, что он проработает совсем недолго.

Это касается как времени автономного электроснабжения всех элементов системы обогрева, так и общего периода жизни батареи. Стартовые аккумуляторы не рассчитаны на большое количество циклов полной разрядки/зарядки.

К специальным батареям, подходящим к ибп для отопительного котла, относятся необслуживаемые свинцово-кислотные аккумуляторы, в которых электролит может быть:

• жидким;
• желеобразным.

Жидкий электролит применяется в AGM аккумуляторах для газового котла отопления. Это самая новая технология. Суть такова, что между свинцовыми пластинами укладываются стекловолоконные маты. Они имеют пористую структуру и содержат в себе весь электролит, при этом он не вытекает из матов.

Желеобразный электролит характерен для GEL аккумуляторов для отопительных котлов. Для того чтобы жидкая кислота загустела в нее добавляют кремнесодержащий состав. Хоть гелевые батареи и выдерживают вдвое больше циклов разрядки/зарядки, нежели батареи с жидким электролитом, их применение менее распространено. Во-первых, они дороже, а во-вторых, боятся чрезмерной зарядки. Настолько, что могут взорваться, если аккумулятор закипит.

utepleniedoma.com

Стабилизаторы напряжения для бытовых газовых котлов: тип и эксплуатация

Самое популярное и доступное автономное отопление на сегодняшний день – это газовое отопление. Основным его элементом является газовый котел. Это агрегат, в котором происходит сжигание газа и нагрев теплоносителя. Для обеспечения его автономной работы применяются различного рода электронные датчики и системы, а также вспомогательное оборудование в виде вентиляторов и насосов. Эти элементы котла работают от электроэнергии.

…

Стабилизатор напряжения

Если качество электроэнергии неудовлетворительное, то это пагубно скажется на стабильной работе системы отопления. Ведь резкие скачки напряжения могут вывести из строя все электрооборудование газового котла, что приведет к недопустимым режимам его работы и последствия могут быть необратимыми. Специально для предотвращения таких ситуаций применяются стабилизаторы напряжения.

Стабилизатор напряжения – это прибор, обеспечивающий поддержание определенного уровня напряжения и сглаживающий все его скачки.

В паспорте котла нет обязательного требования для установки стабилизатора, но без него нет гарантии нормальной работы агрегата. Нужно учесть, что множество газовых котлов были выведены из строя из-за скачков напряжения. А гарантийное обслуживание агрегатов не включает в себя качество электроэнергии.

Типы стабилизаторов

Существует несколько типов стабилизаторов электрического напряжения в зависимости от принципа их действия:

• Электромеханические стабилизаторы имеют высокую точность работы с отклонением не более 3%; устойчивость к перегрузкам и широкий диапазон напряжений.

Применение электромеханических стабилизаторов в газовом отоплении запрещено, так как при работе они вырабатывают открытые искры, что может повлечь за собой взрыв при утечке газа.

Еще одним недостатком электромеханического стабилизатора является наличие трущихся частей, что сокращает срок его службы и медленное срабатывание при резких скачках.

• Релейные стабилизаторы имеют достаточно широкий диапазон регулирования и приемлемую цену. Они выносливы к перегрузам, поэтому являются самым оптимальным решением для газового котла. Однако без недостатков не обошлось. Релейные стабилизаторы имеют задержку регулирования, что может быть неприемлемым для некоторых видов котлов. Данный параметр можно посмотреть в документации конкретной модели агрегата.
• Тиристорные (сисмисторноые) стабилизаторы имеют высокую скорость реагирования на изменение напряжения, но не устойчивы к высоким перегрузам, что является существенным недостатком.

Выбор стабилизатора:

…

1. Каждый стабилизатор рассчитан на определенные параметры сети, к которой он будет подключен. Поэтому необходимо их знать перед приобретением оборудования.
2. Стабилизатор должен иметь такой диапазон регулирования, в котором может работать газовый котел.
3. Стабилизатор имеет максимальную мощность потребления. То есть на один стабилизатор нежелательно подключать 2 мощных потребителя электроэнергии. Должен быть запас мощности как минимум 1/3 от максимальной.

Существуют энергонезависимые газовые котлы отопления, они вообще не потребляют электроэнергию. Но для их функционирования необходимо обеспечить систему естественной тяги и естественной циркуляции теплоносителя.

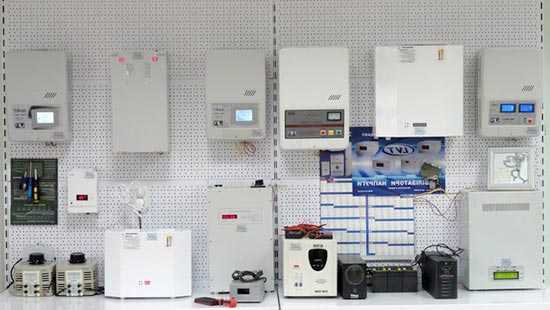

Существует 2 вида установки стабилизаторов напряжения – это настенный и напольный. Конструктивных особенностей этих типов оборудования нет, только удобство расположения и экономия места.

Как продлить срок службы стабилизатора

Основным фактором, влияющим на долгосрочную службу стабилизаторов напряжения, является длительность работы на пониженных или повышенных параметрах электричества. Этот параметр должен быть указан в паспорте стабилизатора под названием «нагрузочная способность».

Наиболее распространенными моделями стабилизаторов напряжения для газовых котлов являются:

• Стабилизатор «штиль» для газового котла. Это российский производитель, имеет множество различных модификаций и достаточно эффективен в использовании.



…



• Большим спросом пользуются стабилизаторы напряжения латвийского производителя Ресанта. Они очень удобны в эксплуатации, имеют цифровое табло, широкий выбор различных моделей.

Несмотря на хорошие показатели стабилизаторов напряжения, они не обеспечивают должную защиту оборудования системы газового отопления.

Существует более эффективное оборудование для защиты от скачков в электросети – это источник бесперебойного питания — (ИБП) для газовых котлов.

Такие приборы на выходе имеют очень хорошие показатели, быстрое реагирование на любые изменения, а также могут обеспечить несколько часов работы от аккумулятора, при полном отсутствии напряжения.

Можно сделать вывод, что наличие защитного оборудования по электроснабжению газового котла просто необходимо – это обеспечит его продолжительную и эффективную работу.

oteple.com

основные типы, особенности и критерии выбора подходящей модели

Автор: Александр Старченко

В качестве источника теплоснабжения в малоэтажном строительстве часто применяются газовые котлы. Это удобно, достаточно экономично и безопасно. Двухконтурный газовый котёл кроме отопительных функций обеспечивает проживающих в доме горячей водой.

Некоторые газовые отопительные системы требуют подключения к электрической сети, что необходимо для работы блока контроля, управления и автоматики котла. Кроме того, большинство моделей газовых котлов оборудовано циркуляционным насосом с электродвигателем. В продаже имеется большой выбор дорогостоящих газовых котлов, в основном зарубежного производства, которые очень критичны к качеству питающего напряжения, поэтому стабилизатор напряжения для газового котла является важнейшей частью отопительного оборудования.

Содержание:

1. Необходимость использования стабилизатора
2. Типы стабилизаторов напряжения
4. Критерии выбора стабилизирующего устройства для котла отопления
5. Расчет мощности
6. Какой стабилизатор подойдет для газового котла?

Необходимость использования стабилизатора

Отопительный газовый котёл представляет собой высокотехнологичное и сложное устройство. Электронные системы этого агрегата очень чувствительны к перепадам напряжения. Статистика показывает, что примерно треть всех неисправностей связана с бросками напряжения в питающей электрической сети. Причём для питания систем управления и автоматики требуется переменное напряжение синусоидальной формы, отличающееся от 220В не более чем на 5-6 %.

Такие параметры может обеспечить только качественный и надёжный стабилизатор. Причем, если в отопительной системе используется котёл большой мощности и имеется один или два циркуляционных насоса, то для их питания желательна установка раздельных стабилизаторов.

Типы стабилизаторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радиотехнических и электротехнических устройств используется уже давно. Самым простым устройством такого типа является автотрансформатор со ступенчатой или плавной регулировкой выходного напряжения.

В настоящее время применяются следующие автоматические системы стабилизации напряжения:

• Релейный стабилизатор;
• Стабилизатор с сервоприводом;
• Тиристорный стабилизатор;
• Инверторный.

Существуют современные стабилизаторы для дома, использующие принцип широтно-импульсной модуляции, но в системах газового теплоснабжения они используются достаточно редко.

Релейные стабилизаторы

Принцип работы релейного устройства аналогичен работе автотрансформатора. Катушка вольтодобавки, подключаемая к сети, разделена на секции, с которых можно снимать повышенное или пониженное напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения напряжения на входе, включает соответствующее реле.

Своими контактами реле подключает к выходу устройства какую-либо из секций. Поскольку релейное устройство работает в дискретном режиме, величина напряжения на выходе может отличаться от 220В  в большую или меньшую сторону на 5-8%.

Прибор надёжен в работе, не требует технического обслуживания, и имеет следующие параметры:

• Регулировка напряжения – ступенчатая;
• Точность установки – 5-8%;
• Номинальное входное напряжение – от 190 до 250 В.

Сервоприводные стабилизаторы

Стабилизатор с сервоприводом является электромеханическим устройством. Элементом, регулирующим напряжение, служит металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплён на оси серводвигателя.

Плата управления контролирует входное напряжение и в случае его изменения подаёт сигнал на электромотор. Ротор двигателя поворачивается на определённый угол, изменяя тем самым напряжение на выходе устройства.

Тиристорные

Тиристорный стабилизатор представляет собой полностью электронное устройство. Принцип его работы аналогичен релейному прибору, только секции обмотки трансформатора переключаются не контактами реле, а полупроводниковыми ключами.

Ключи, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор исключительно надёжным. Прибор обеспечивает регулировку напряжения в дискретном режиме, но обладает высокой скоростью срабатывания.

Стабилизатор инверторного типа

Самым прогрессивным стабилизатором считается прибор инверторного типа или стабилизатор двойного преобразования. В нём отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом определённая энергия запасается в конденсаторе. Затем осуществляется обратное преобразование постоянного тока в переменный.

Принцип работы инверторного стабилизатора

Каждый тип стабилизатора имеет свои достоинства и недостатки:

• Релейное устройство отличается низкой стоимостью и хорошей надёжностью, но за счёт ступенчатого переключения, точность установки выходного напряжения невысока;

• Сервоприводный стабилизатор выдаёт очень точную величину напряжения, но имеет низкую скорость срабатывания и требует постоянного технического обслуживания ввиду быстрого износа элементов, он не рекомендуется для использования с газовым оборудованием, т. к. при износе контакты могут искрить;

• Тиристорный регулятор обладает мгновенной скоростью срабатывания, но стоит намного дороже релейного стабилизатора;

• Устройство с двойным преобразованием выдаёт идеальное напряжение, отличается высокой скоростью, точностью и бесшумно в работе.

Критерии выбора стабилизирующего устройства для котла отопления

Чтобы выбрать лучший стабилизатор для газового котла необходимо знать его основные характеристики. Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

1. Мощность;
2. Скорость срабатывания;
3. Точность напряжения на выходе;
4. Диапазон напряжения на входе.

Кроме этих параметров для потенциального пользователя могут иметь значение стоимость устройства, его надёжность и дополнительные факторы, такие как шум и нагрев.

• Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключают нагрузку при значительном превышении входного напряжения. Мощность стабилизатора определяется мощностью газового котла, а если система отопления оборудована циркуляционным насосом, то и мощностью насоса;

• Скорость срабатывания определяет, насколько быстро стабилизатор отреагирует на изменившееся входное напряжение. В этом смысле самым медленным является прибор с серводвигателем, затем идёт релейный стабилизатор. Электронные устройства осуществляют практически мгновенную коммутацию напряжения так, что риск выхода из строя газового оборудования в этом случае минимален;

• Газовые котлы зарубежного производства, как правило, рассчитаны на небольшие колебания питающей сети. Эта величина указывается в паспорте на устройство и может являться определяющей при выборе стабилизатора напряжения;

• Самую высокую точность обеспечивают инверторные и сервоприводные стабилизаторы.  В релейных и тиристорных устройствах уровни выходного напряжения коммутируются ступенями через определённые интервалы, что обеспечивает точность установки порядка 5-6%. В большинстве случаев такой точности бывает достаточно для нормальной работы системы контроля и автоматики газового котла;

• Важным параметром любого стабилизатора является допустимый диапазон входного напряжения. В зависимости от конструкции, стабилизирующие устройства могут поддерживать постоянное напряжение на выходе лишь при определённых пределах входного напряжения;

• Обычно стабилизаторы успешно работают при входном напряжении от 140-150 до 240-260 вольт. Этот параметр указывается в паспорте на изделие и может немного отличаться. Если сетевое напряжение значительно отклонилось от допустимого, электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;

• По стоимости, различные по конструкции стабилизаторы могут значительно отличаться. Мощные тиристорные или инверторные стабилизаторы стоят в несколько раз дороже релейных, но это окупается их высокой надёжностью и полным отсутствием шума при работе;

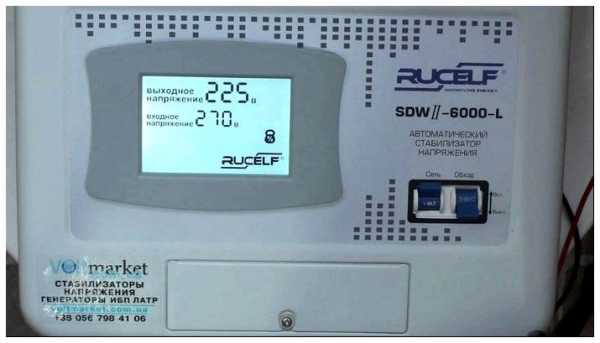

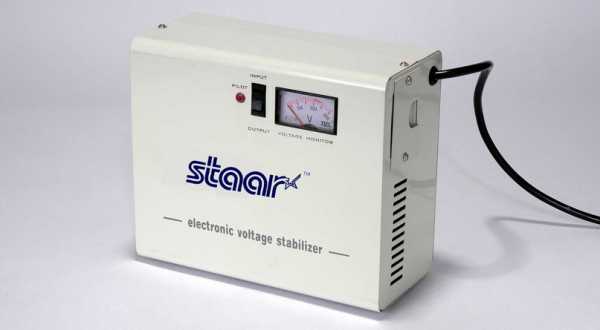

• Для удобства пользователей большинство моделей стабилизаторов оборудуются светодиодными индикаторами режимов работы и дисплеем, где индицируются некоторые цифровые параметры.

Расчёт мощности

Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.

В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).

Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.

Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса×3) × 1,3

• Цифра «3» предполагает бросок пускового тока электродвигателя;
• «1,3» – это поправочный коэффициент.

Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).

Какой стабилизатор подойдет для газового котла?

Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

• 20% резерв по мощности;
• Защиту от превышения напряжения, короткого замыкания и перегрузки;
• Форму выходного напряжения близкую к синусоидальной;
• Функцию автоматического перезапуска;
• Индикацию параметров и режимов работы.

Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.

Где продаются такие стабилизаторы?

На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.

Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.

Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru

Стабилизаторы напряжения для котлов отопления – нюансы работы

Большое количество применяемого сегодняшнего оборудования для котельной системы для отопления снабжено системой автоматики.

Она позволит настраивать работу устройства, режим температур без человеческого участия. Не зависимо от какого типа топлива работает отопительный котел, для работы автоматики требуется постоянный переменный ток и стабильное напряжение.

Плохое качество подачи электрической энергии сильно проявляется на работе приборов которые используются в домашних условиях, в том числе оборудования для котельной. Перепады напряжения приводят к сбою автоматики, что приводит к неисправностям приборов.

Для того, чтобы оборудование прослужило долго используют стабилизаторы электрического напряжения для отопительных котлов. Это устройство позволит подавать выравненное напряжение. Котлы со стабилизаторами имеют более большой служебный срок, работа оборудования более эффектна, уменьшаются расходы на электричество.

Подбор оборудования: что необходимо знать?

Для подбора нужного оборудования в первую очередь формируют, от какого типа напряжения работает оборудование для котельной: однофазное или трехфазное.

Важным параметром, от которого зависит работа всей системы обогрева, считается диапазон измерения напряжения. Намного лучше наверняка знать эти данные. Если не имеется возможности обнаружить пределы стрессов, то лучше подбирать стабилизатор с большим диапазоном. Ситуация, когда стабилизатор не сможет сдержать высший предел напряжения, может перевести к остановке работы оборудования для котельной.

Ряд стабилизаторов не могут работать при полном отключении тока. Чтобы избежать этой ситуации нужно ставить устройства с индивидуальным бесперебойным питанием.

На случай наличия стабилизатора, его можно восполнить устройством работающем на аккумуляторе. Это даст возможность обеспечить бесперебойную и стабильную работу всей системы обогрева.

Типы стабилизаторов для отопительных котлов:

1. Релейные: работают на автоматике соединения и переключения. Этот тип приборов точен в регулировке напряжения, может исполнять коррекцию напряжения в широком диапазоне. Больший коэффициент КПД.
2. Индукционные: дешевые и обычные в применении устройства. Рабочий принцип базируется на работе электрического двигателя. Стабилизатор работает точно с огромным диапазоном. Устройство не всегда можно применять для газовых водогреев из-за причины опасности загорания.

3. Симисторные  — устройства очень точно и скоростью работы. Не выполняет шумов. Дорогое оборудование.

Обзор ключевых компаний-изготовителей

Востребованы на рынке сегодня следующие фирмы:

1. Показана схема применения стабилизатора для котла в сетиTeplocom — российский изготовитель.  Устройства работают на микропроцессоре, исправление напряжения выполняется быстро и точно. Большой диапазон напряжения. На случай выхода за пределы границ напряжения прибор выключает оборудование, а после восстановления напряжения включает. Стабилизаторы электрического напряжения для отопительных котлов плита из пенополистирола просты в управлении и обслуживании. Стоимость оборудования не высока, однако при этом прибор работает исправно и успешно.
2. Ресанта — стабилизаторы автоматично поддерживают нужное напряжение. Могут работать при долгом занижении или завышении напряжения. Продемонстрированы электромеханическим и релейным оборудованием. Делают высокоточное анодное напряжение. Прочные стабилизаторы, защищенные от перегрузок. Латвийская компания.

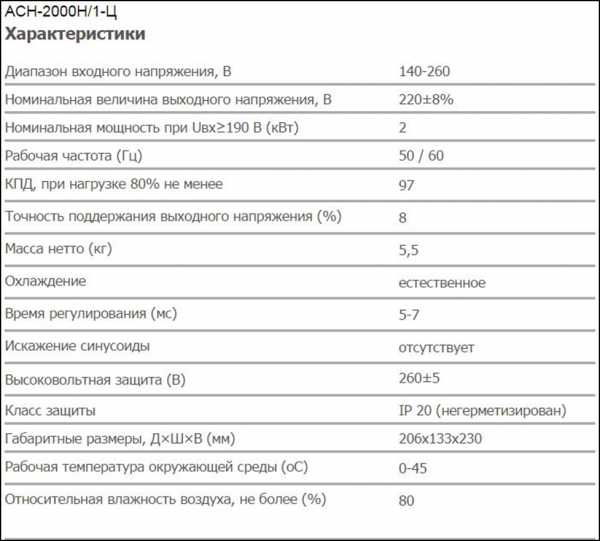

3. LVT — торговая марка из Украины, знаменита стабилизаторами АСН. Устройства разработаны для газовых водогреев, работающих в условии частых скачков напряжения. Большой диапазон входного напряжения. Ряд моделей исполняют автоматичный контроль и регулировку показаний элекические сети.

Видео обзор одного из стабилизаторов смотрите в ролике ниже.

Будем надеятся, что публикация была вам полезна. Станем благодарны, если нажмете на кнопки соцсетей. Они расположились ниже.

Отличного вам дня!

>

Похожие статьи

kvartal-club.com.ua

Какой стабилизатор выбрать для газового котла

Выбор стабилизатора напряжения для газовых котлов

Стабилизатор электрического напряжения – это автоматический прибор, предназначенный для улучшения характеристик тока. Эти устройства давно получили широкое распространение в нашей стране, в связи с плохим состоянием электросетей. Их главной задачей является оберегание различного обрудования от неполадок, связанных с колебаниями напряжения переменного тока. Стабилизаторы призваны поддерживать это напряжение на нормальном уровне в 220 В. Такая защита необходима многим электрическим приборам, которые разработаны в странах, где таких проблем не существует. Тем более, в оберегании нуждается очень важное оборудование систем отопления и горячего водоснабжения, такое как теплогенераторы, работающие на взрывоопасном природном газе. Для этой цели нужно правильно выбрать стабилизатор.

Прежде чем переходить к дальнейшей информации, необходимо ответить на вопрос – зачем нужен стабилизатор напряжения для газовых котлов? Дело в том, что такие теплогенераторы комплектуются электронной платой управления и циркуляционным насосом, которые весьма чувствительны к качеству электрического тока. Важность блока электроники при этом является бесспорной, так как он контролирует главные процессы, проходящие во время работы котла – сгорание топлива, температуру теплоносителя, работу клапанов, отвод продуктов сгорания и многое другое. Перепады в электросети могут оказать крайне негативное воздействие на электронную начинку агрегата, которое может привести к неправильной работе котла и другим, более опасным ситуациям. Подача тока напряжением более 300 В на плату управления повлечет за собой ее гарантированный выход из строя, который потянет сложный и дорогостоящий ремонт котла.

Учитывая все вышеперечисленное, многие фирмы, занимающиеся обслуживанием таких отопительных приборов, требуют обязательно устанавливать стабилизаторы. К таким защитным устройствам предъявляются определенные требования. Прежде  всего, стабилизатор для газового котла должен выдавать на выходе такое напряжение, которое по своей форме будет правильной синусоидой. На данный фактор стоит обращать особое внимание при выборе данных приборов. Кроме того, качественный стабилизатор должен поддерживать круглосуточный режим работы теплогенератора, эффективно бороться с сильными отклонениями, импульсами и перепадами напряжения, а также иметь достаточно высокую скорость стабилизации. Проще говоря, он обязан успевать защитить чувствительные электронные компоненты газовых котлов от всех аварийных ситуаций, которые могут возникнуть в сети.

Как выбрать стабилизатор напряжения для газовых котлов?

Для того чтобы правильно подобрать стабилизатор для газового котла по мощности, необходимо, прежде всего, узнать из документации теплогенератора, какое количество электроэнергии он потребляет. Обычно для его работы требуется питание в 110-150 Вт. При этом 30-60 Вт приходится на электронный блок, и

blog.in-ua.com
