Стальной оцинкованный короб – Короб металлический оцинкованный для прокладки кабеля

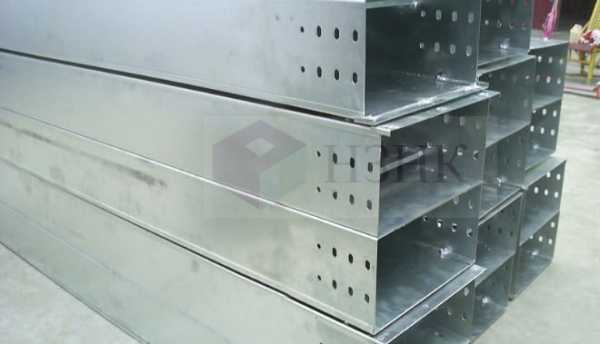

Пример маркировки короба ККП

Короб прямой ККП100х50х3000(1.2)УТ1.5 гор. цинк. расшифровывается как:

• ширина 100 мм;
• высотой борта 50 мм;
• длиной 3000 мм;
• толщиной металла 1,2 мм;
• из не оцинкованной стали;
• после изготовления проходит обработку горячим цинком.

Правильно подобрав материалы вы обеспечите бесперебойное напряжение и стабильную работу всей кабеленесущей системы. Если в помещение используются кабельные короба разных размеров, рекомендуется закупать продукцию у одного производителя, так как при выборе нескольких производителей может возникнуть проблема в креплении секций между собой, тем самым нарушив герметичность конструкции.

Электромонтажники предпочитают использовать в работе именно металлические короба, а не пластиковые или деревянные. И этому есть логическое объяснение. В случае замыкания пластиковые изделия не только не защитят провода от дальнейшего возгорания, а только поспособствуют ему, и куда безопаснее будет применять короб металлический, который гарантирует предотвращение пожара, а так же надёжную защиту кабеля от внешних воздействий.

Виды климатического исполнения – У3 | УТ 1,5 | УТ 2,5.

При изготовлении короба исполнении У3 используется неоцинкованная сталь. Изделие покрывают грунтовкой и эмалью.

Исполнения УТ2.5 изготавливают из стали оцинкованной по методу Синдзимира.

Исполнения УТ1.5 изготавливают из неоцинкованной стали, после чего погружают продукцию в ванну с горячим цинком.

Для более подробной информации вы можете связаться по телефону с нашими персональными менеджерами. Они в оперативные сроки предоставят все необходимые данные по цене и характеристикам товара.

nznk.ru

Короб металлический оцинкованный

Главная › Заграждения › Короб металлический оцинкованный

Назначение

Короб металлический оцинкованный предназначен для прокладки сигнальных и силовых кабельных трасс систем видеонаблюдения, освещения, технических средств охраны.

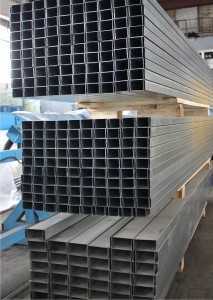

Изготавливается на специализированной линии из оцинкованной холоднокатаной рулонной стали марки 0,8 ПС.

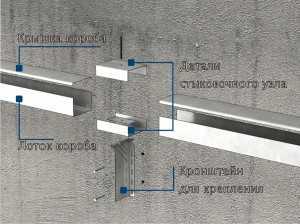

Толщина стали лотка короба — 1,2 мм, крышки — 0,55 мм,  деталей стыковочного узла — 1,2 мм.

Размерный ряд

*Возможно изготовление короба до 6000 мм

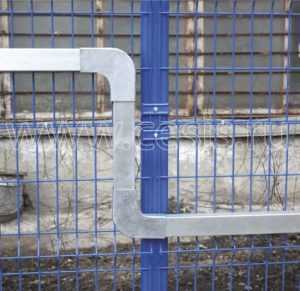

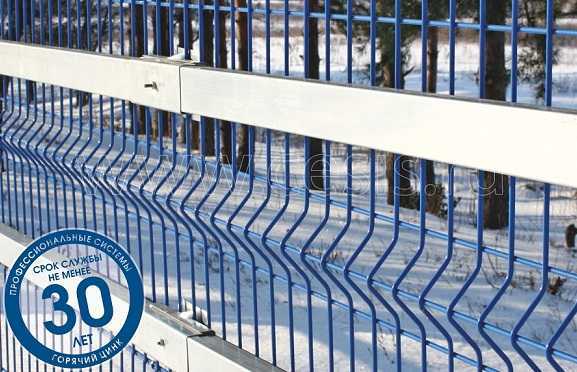

Крепление короба к сетчатому заграждению

Крепление короба к бетонному или кирпичному заграждению

Дополнительно

Короб может покрываться полимерным материалом в цвета по каталогу RAL.

Поставляются планки для крепления к заграждениям серии МАХАОН, кронштейны для крепления к кирпичному, бетонному и сетчатому заграждению.

Замки для коробов

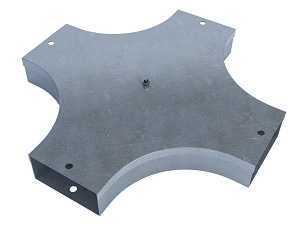

X-образный

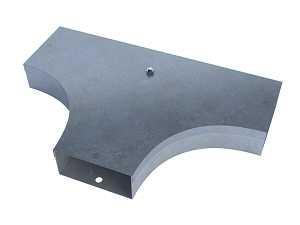

T-образный

Г-образный вертикальный

Г-образный горизонтальный

Крепление кронштейна короба к заграждениям

Типовые проектные решения

Дополнительно:

www.cesis.ru

Короб металлический

Кабельным коробом называется полая металлическая коробка прямоугольной формы с плоским основанием, предназначенная для прокладки кабельных трасс и рассчитанная на длительную эксплуатацию.

Если же рассматривать совокупность таких коробов, то это называется кабельной системой – система замкнутых оболочек из корпуса с открывающейся или съемной крышкой, предназначенная для размещения в ней проводов, кабелей, шнуров и размещения другого необходимого оборудования. В настоящее время кабельные короба становятся основой всех кабельных систем.

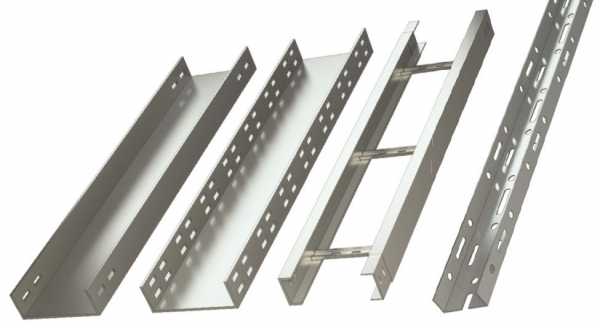

В настоящее время на рынке представлено 4 основных вида кабельных коробов:

• Короб металлический неперфорированный (глухой) – изготавливается из листовой рулонной стали, оцинкованной методом горячего цинкования. Существует две разновидности таких лотков: с замковым бортом и крышкой (закрытый) и без замкового борта и без крышки (открытый).

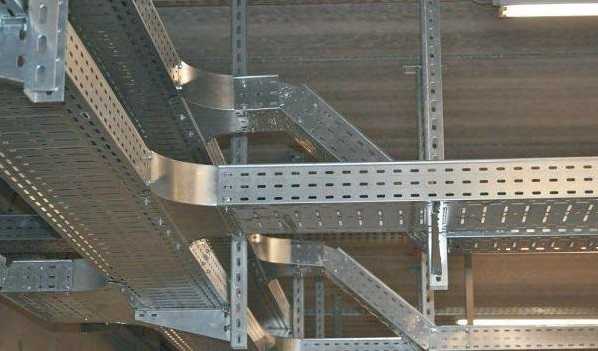

• Короб металлический перфорированный – также изготавливается из оцинкованной рулонной листовой стали. Такие короба предназначены для построения кабельной линии и креплению к ним осветительного оборудования. Кроме того, за счет наличия отверстий можно дополнительно при помощи скоб или стяжек зафиксировать кабель внутри лотка.
• Металлические проволочные (сетчатые) короба – изготавливаются путем контактной сварки проволоки с последующей оцинковкой готового изделия. Либо, в случае применения их в помещениях с агрессивной химической средой – из нержавеющей стали. Применяются чаще всего в местах, где необходим быстрый доступ к кабелю.
• Короб металлический лестничный – состоит из боковых профилей и перемычек с перфорацией.

Крепление к боковинам осуществляется контактной сваркой либо клинч-соединением. Боковые профили изготавливаются из оцинкованной стали методом проката и имеют дополнительные ребра жесткости для повышения их несущей способности.

Наиболее применяемый вид, короб металлический неперфорированный, состоит из таких элементов как:

• Прямая секция

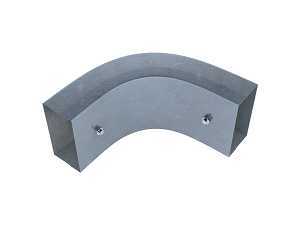

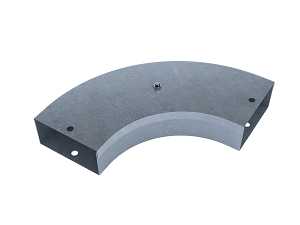

• Фасонные секции – тройниковые, крестообразные, угловые, переходные, присоединительные и заглушки.
• Устройства для крепления.

Из преимуществ кабельных лотков для организации прокладки кабеля можно отметить:

• Конструкция оцинкованных коробов позволяет в дальнейшем развивать основную электрическую систему здания наиболее просто и доступно за счет легкого демонтажа таких кабеленесущих систем
• Удобны для организации кабельной системы в помещениях с нестандартной конфигурацией за счет большого выбора аксессуаров и компонентов для монтажа
• Несомненная безопасность конструкции кабельного лотка – и для лиц, осуществляющих монтаж и обслуживание, и для непосредственно кабеля
• Защита кабеля от воздействий окружающей среды и механических воздействий
• Возможность применения в разных климатических зонах
• Высокая кабельная емкость
• Пожаробезопасность металлических коробов
• Возможность построения кабельных трасс с высокой степенью защиты
• Упрощенный монтаж благодаря широкому ассортименту аксессуаров
• Цена на металлический короб окупает дальнейшую простоту эксплуатации
• Возможность окраски в любой цвет по раскладке RAL для сохранения визуального восприятия и гармонии с существующей цветовой гаммой

Установка металлических коробов традиционно производится в

www.el-cab.ru

Короб для проводов металлический: виды и применение

Металлические короба

Металлический короб для проводов нашел достаточно широкое применение в электротехнике. Его используют для защиты кабельно-проводниковой продукции от механических, химических и других видов повреждений.

Такой короб имеет достаточно привлекательный внешний вид и, самое главное, в некоторых случаях просто не заменим.

Виды металлических коробов

Металлический короб для провода может быть нескольких видов. При этом эти короба различаются не только по виду, но и по структуре материала, из которого они изготовлены. Различия же по форме короба и способу крепления настолько широки, что практически не поддаются описанию.

Итак:

• Для частных домовладений наиболее часто применяются так называемые глухие или не перфорированные короба. Они имеют сплошную структуру и полностью скрывают коммуникации от посторонних глаз. В то же время такие короба требуют правильного монтажа, так как в них может скапливаться влага.
• Перфорированные короба лишены этого недостатка. Их можно применять в запыленных помещениях, так как их структура не позволяет скапливаться пыли. Но вот их внешний вид оставляет желать лучшего в связи с чем в частных домовладениях применяются значительно реже.

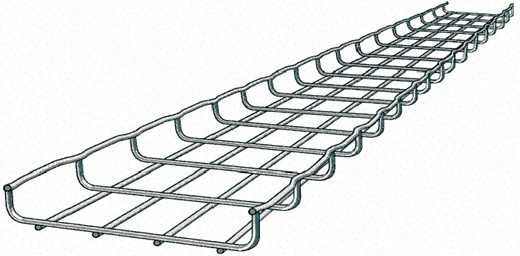

На фото представлен сетчатый короб

• Так называемые сетчатые короба применяют для прокладки кабельной продукции. Их цена несколько ниже, чем у коробов представленного выше типа. В то же время такой короб практически не обеспечивает защиты кабелей от внешних воздействий и служит исключительно для их поддерживания.
• Эту же функцию выполняют и так называемые лестничные короба. Они имеют достаточную жесткость для прокладки большого количества силовых кабелей. И о какой-либо защите здесь речь не идет. Последние два вида коробов предназначены преимущественно для промышленного использования.

Что касается материалов, то короб под провода может быть выполнен из нержавеющей стали, оцинкованного металла и стали горячего оцинкования. Здесь выбор целиком зависит от условий эксплуатации и требуемых показателей долговечности. Понятное дело, что короба из нержавейки являются наиболее дорогостоящими, а из оцинковки самыми дешевыми.

Применение металлических коробов

В магазинах и на сайтах продажи металлических коробов много рассказывают о возможности их использования. Но «Правила устройства электроустановок» четко регламентируют их применение в зависимости от условий монтажа и эксплуатации. Поэтому, дабы не попасть в «просак», советуем уделить данному вопросу самое пристальное внимание.

Применение металлических коробов для скрытой проводки

Для скрытой проводки металлические короба применяются преимущественно в промышленности. Ведь они позволяют обеспечить одно из важнейших условий монтажа провода – это возможность его замены. Ведь короб обеспечивает такую возможность даже при прокладке внутри стен.

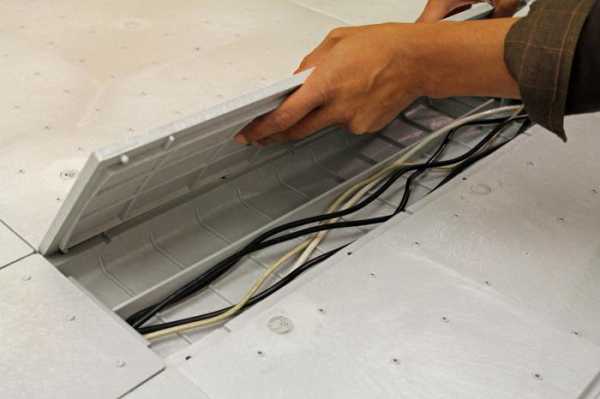

Применение металлического короба для скрытой проводки

Итак:

• Короб металлический для проводов, согласно табл. 2.1.2 ПУЭ, может применяться для проводов любого типа. Это могут быть любые сухие помещения.
• Для влажных и особо влажных помещений, а также для наружной установки, согласно табл. 2.1.2, следует применять стальные короба с толщиной стенки не менее 2 мм. При этом должна быть обеспечена возможность удаления скапливающейся влаги и конденсата.

Обратите внимание! Данное правило относится только к глухим коробам. Поэтому в данном случае лучше использовать перфорированные короба, которые не дают возможности образовываться конденсату и скапливаться влаге.

• Обязательным является применение стальных коробов при монтаже скрытой проводки внутри горючих конструкций. Это могут быть любые деревянные дома, а также отдельные горючие элементы. При использовании таких коробов они не требуют дополнительной обработки или соблюдения каких-либо условий. Согласно табл. 2.1.3 ПУЭ, их можно укладывать непосредственно на горючие и трудно горючие элементы.

Применение металлических коробов для открытой проводки

Но, конечно, в большинстве случаев металлическая коробка под провода применяется при открытом способе монтажа провода. Преимущественно для этого используют глухие или перфорированные короба, которые имеют наиболее привлекательный внешний вид и обеспечивают их дополнительную механическую защиту.

Применение металлического короба для открытой проводки

Итак:

• Для открытой проводки металлические короба, согласно табл. 2.1.2 ПУЭ, могут применяться в помещениях любого типа. Это распространяется и на наружный способ монтажа. При этом правило использования глухих и перфорированных коробов распространяются и на короба, смонтированные открытым способом.

Обратите внимание! Правила требуют особенно тщательного подхода к глухим коробам. Места соединения должны быть выполнены таким образом, дабы в них не могла проникать пыль и влага.

• Что самое главное, при монтаже металлических коробов, согласно табл. 2.1.3 ПУЭ, не требуется дополнительных средств защиты. Это правило распространяется как на работы по монтажу по не сгораемым конструкциям, так и по сгораемым материалам. Кстати пример такого монтажа вы можете найти на видео, которое размещено на нашем сайте.
• Ведь в случае применения пластиковых коробов для монтажа по сгораемым поверхностям вам можно применять только специальные кабели и провода в несгораемой алюминиевой или свинцовой оболочке.

Вывод

Что касается монтажа металлических коробов, то наша инструкция не сможет отобразить все то разнообразие крепежных элементов, которые зависят от типа короба, места крепления и просто удобства монтажа. При этом для облегчения монтажа все виды коробов имеют разнообразный набор уголков, разветвителей и крепежных элементов. Это позволяет выполнить монтаж своими руками и без дополнительных усилий.
