Виды инфракрасных настенных обогревателей и их размещение

Тепло в доме – основа комфорта. Иногда в тёплое время года могут выдаться ненастные дни, и приходится самостоятельно решать проблемы быстрого отопления жилья.

Поскольку воздух плохо проводит тепло и медленно нагревается, никак не получится быстро нагреть его во всей квартире, в комнатах частного дома или дачи.

Потому проще и дешевле применять для экстренного отопления жилья специальные отопительные приборы.

При необходимости такой прибор можно взять с собой при переходе в другую комнату квартиры или дачи.

Особенности и размещение ик-обогревателей

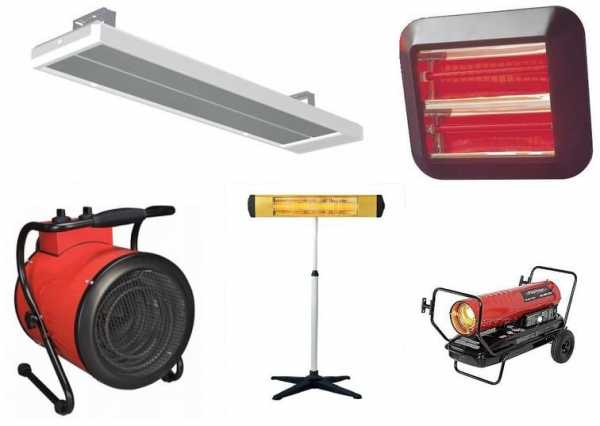

Самый быстрый эффект тепла создают ик-обогреватели. Существует много моделей инфракрасных обогревателей. Несмотря на существенные отличия в конструкции и технической сути, принцип действия, на котором основано ик-отопление, одинаков у всех таких обогревателей.Некоторые нюансы их расположения:

  1. Инфракрасное излучение, создаваемое ик-обогревателем, заполняет некоторое пространство перед ним и нагревает всё, что в этом пространстве расположено.
  2. Если ик-обогреватель создаёт такое пространство в комнате квартиры или дачи, его расположение должно быть удобным.
  3. Неудачное расположение ик-прибора в комнате квартиры или дачи может привести к его порче. Его можно случайно зацепить, проходя мимо. Падение или опрокидывание ик-обогревателя может вывести из строя кварцевую трубку со спиралью или карбоновым шнуром.
  4. Поэтому предпочтительнее использовать для размещения прибора стену комнаты. Стена комнаты позволяет расположить ик-обогреватель по высоте с большим числом вариантов.

Классические ик-обогреватели на стене

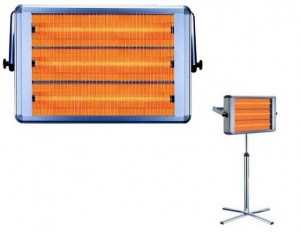

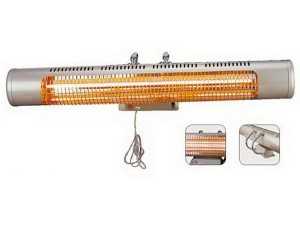

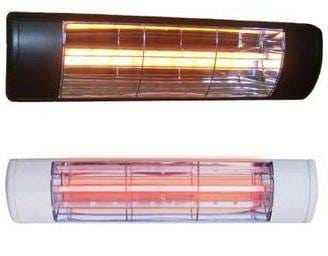

Инфракрасные агрегаты классической конструкции с горизонтально расположенной кварцевой трубкой с металлической спиралью внутри являются самыми распространёнными.

По причине сравнительно невысокой цены и эффективности инфракрасного излучения такие инфракрасные обогреватели наиболее оправданы для быстрого отопления комнат.

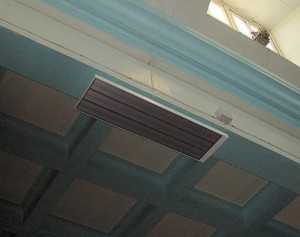

Настенный вариант размещения инфракрасного обогревателя с горизонтальной кварцевой трубкой позволит создать стационарную зону тепла.

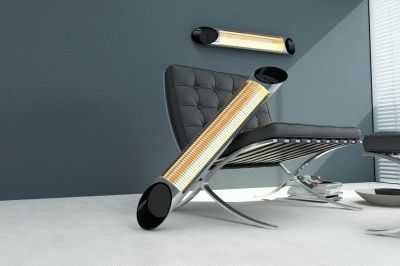

Удобно прикрепить инфракрасный обогреватель на стене напротив дивана в комнате. Очень удобным местом расположения инфракрасного обогревателя является стык стены и потолка.

Установка кровати напротив инфракрасного обогревателя с таким настенным расположением позволит получить наиболее комфортные условия для сна и отдыха.

Инфракрасное излучение характерно для всех приспособлений и приборов, предназначенных для отопления.

Различие заключается только в длине волны излучения. Чем «темнее» инфракрасный нагреватель, тем длиннее волна инфракрасного излучения.

При этом сам нагреватель называют «тёмным». Костёр и камин – это «светлые» лучистые обогреватели, а печи – это «тёмные» лучистые обогреватели.

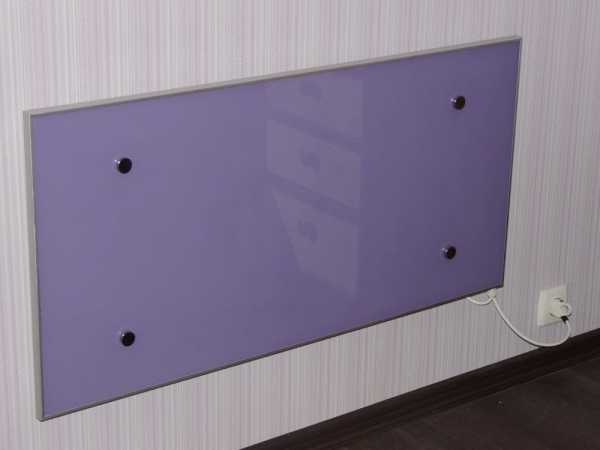

Панельные ик-нагреватели из кварца

Современные «тёмные» электрические нагреватели экономичны и могут использоваться как стационарные для отопления помещений. Конструктивно такие нагреватели делаются как настенные панели или размещаются на потолке. Их свойства:

  1. Такие настенные панели сочетают свойства излучателей и конвекторов. Хотя панель плоская и не является радиатором с рёбрами, её немалые размеры и расположение создают условия для хорошей конвекции.
  2. Их температура безопасна и не может вызвать никакого возгорания, поскольку не превышает 100 градусов по Цельсию.

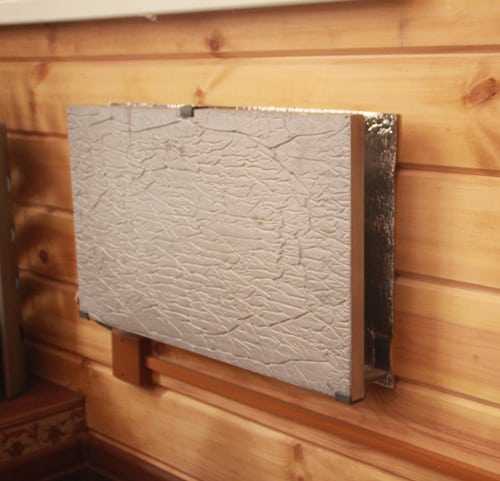

    Одной из разновидностей современных настенных нагревательных панелей является кварцевая панель. Она изготовлена по специальной технологии, превращающей кварцевый песок в монолитную плиту. В теле плиты запрессован металлический проводник аналогичный металлической спирали в кварцевой трубке.

  3. Спрессованный кварцевый песок не даёт возможность кислороду воздуха взаимодействовать с нагретым проводником. По этой причине кварцевая панель, также как и кварцевая трубка, не расходует кислород воздуха в помещении.
  4. Свойства кварца позволяют панели быстро и равномерно нагреваться.
  5. Значительная масса и свойства кварца позволяют панели довольно долго оставаться тёплой после отключения от электрической сети.

Так как городские квартиры, учебные и детские заведения, коммунальные и административные здания в холодное время года имеют централизованное отопление, кварцевые панели целесообразно устанавливать в них как дополнительное отопление в межсезонье и холодную погоду в летнее время.

Для гаражей, частных домов и дач кварцевые панели являются хорошим аналогом централизованного отопления.

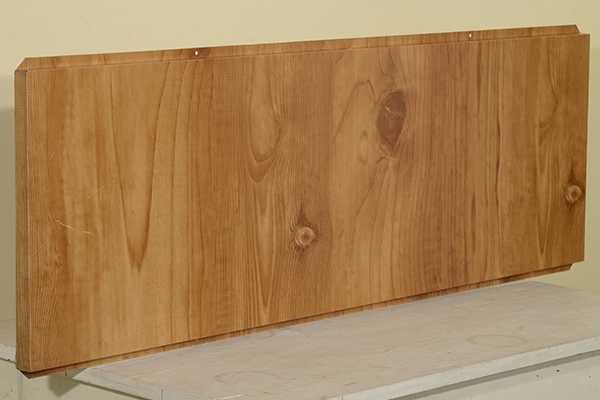

Другие конструкции панелей

Кварцевый песок – это лишь один из материалов, который используется для изготовления панелей. Наравне с кварцевыми панелями распространены панели из керамики. Более современные панели из металлокерамики уже не имеют внутри себя металлический проводник, поскольку сама металлокерамика является проводником.

Такие панели долговечнее тех, в которых есть металлический проводник. Его со временем может разорвать либо от перегрева, либо от температурной деформации. А металлокерамика со своими свойствами таким разрушениям не подвержена.

Самыми современными настенными ик-обогревателями являются плёночные. Они наиболее «тёмные», но вместе с этим и наиболее эстетичные. Современные токопроводящие плёнки позволяют сделать нагреватель в виде картины или фотографии на стене.

Поэтому такой обогреватель будет служить не только для отопления, но и для украшения комнаты. Но как нагреватель для отопления плёночная конструкция наиболее медленная по сравнения со «светлыми» обогревателями.



poluchi-teplo.ru

Настенный инфракрасный обогреватель

С наступлением холодов нет вопроса актуальнее, чем вопрос поддержания тепла в домах, квартирах и офисах. Год за годом все рекорды популярности били надежные и удобные масляные радиаторы. Но с недавних пор их уверенно потеснили настенные инфракрасные обогреватели, отличающиеся кроме прочего еще и необычным дизайном. Именно об этом виде климатической техники и пойдет речь в нашем обзоре.

Настенные инфракрасные обогреватели для дома – принцип действия

В основу работы инфракрасных обогревателей положен принцип теплового действия лучей ИК-диапазона, нагревающих все предметы, попадающие в зону их воздействия. Нагретые таким образом предметы отдают тепло в окружающую среду, и постепенно нагревается воздух во всем помещении. Настенные инфракрасные обогреватели можно использовать как основной или дополнительный источник тепла. Особую популярность приобрели они для обогрева отдельных частей помещения или открытых площадок, а также ванных комнат, гаражей, мастерских и т.д.

Настенные электрические инфракрасные обогреватели

Наибольшую популярность для домашнего использования имеют электрические инфракрасные обогреватели. Существует множество моделей с различными значениями мощности (от 0,3 до 6 кВт), что позволяет подобрать обогреватель для помещений различного размера. Наряду с легкостью монтажа и малым расходом электроэнергии, такие обогреватели привлекают потребителей и разнообразием дизайнерских решений. Особенно популярны инфракрасные настенные пленочные обогреватели-картины или панно.

Настенный пленочный инфракрасный обогреватель-картина

Если вы хотите совместить приятное с полезным, то пленочный обогреватель-картина или панно – именно то, что нужно. Идеально вписывающийся в любой интерьер, легкий и компактный, до определенного момента он ничем не выдает своего прямого предназначения – обогревать помещение. Но и с этой задачей он справляется отлично – дарит тепло, не сжигая при этом кислород и не высушивая воздух. Вес такого обогревателя меньше 1 кг, а класс защиты позволяет использовать его в даже сырых и влажных помещениях. Внешне он выглядит как небольшой (100×60 см) коврик-панно из лавсановой пленки, между слоями которой спрятан гибкий нагревательный элемент.

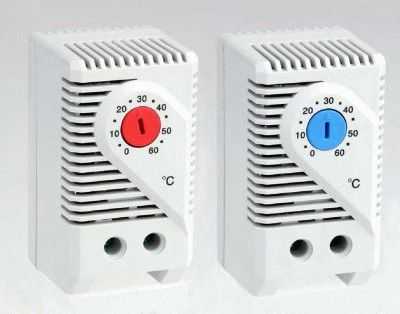

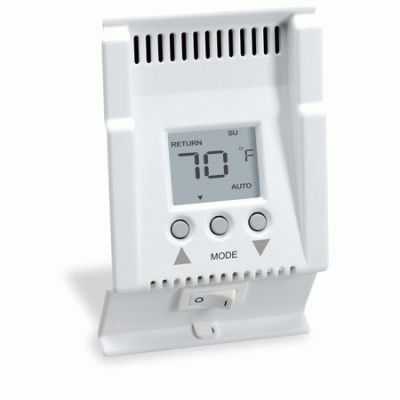

Настенные инфракрасные обогреватели с терморегулятором

Принцип работы инфракрасных обогревателей дает возможность регулировать температуру обогрева в зависимости от данных, представляемых датчиком температуры по воздуху. Из-за особенностей монтажа настенные модели инфракрасных обогревателей не комплектуются встроенным терморегулятором, но у пользователей есть возможность приобрести его отдельно. В зависимости от потребностей пользователей выносные терморегуляторы оснащены множеством дополнительных функций: таймером, программатором, выключателем и дистанционным управлением. Определяющим фактором при выборе выносного терморегулятора является максимально допустимая нагрузка, выражающаяся в силе тока.

Энергосберегающие настенные инфракрасные обогреватели

Говоря о настенных инфракрасных обогревателях невозможно не отметить такой их параметр, как уровень энергосбережения. По сравнению с масляными собратьями настенные инфракрасные обогреватели потребляют на 20-30% меньше электроэнергии. Направленное действие таких обогревателей позволяет в короткое время довести температуру до комфортного уровня в отдельно взятой части помещения, не прогревая при этом весь дом или офис. Выходя из помещения уровень нагрева можно снизить, что также экономит расходы на оплату счетов за электричество.



womanadvice.ru

Настенные инфракрасные обогреватели

Основной вид деятельности нашей компании направлен на внедрение альтернативных систем отопления на основе электронагревателей, выделяющих инфракрасное излучение. Системы типа греющий потолок чаще всего используются как основные источники тепла. Но во многих случаях потребителям требуется дополнительный обогрев, к примеру, когда централизованное отопление не справляется или тепло нужно в новой пристройке, гараже и т. п. В таких случаях отлично выручают настенные инфракрасные обогреватели.

Обычно в холодных и/или сырых помещениях в качестве дополнительных тепловых источников используют электроприборы различного типа: вентиляторы с подогревом воздуха, камины с открытой спиралью или масляные радиаторы. Все они отличаются высоким энергопотреблением, небольшим радиусом действия. Некоторые небезопасны, так как выжигают кислород, пересушивают воздух, несут угрозу возгорания.

Чем настенные инфракрасные обогреватели лучше

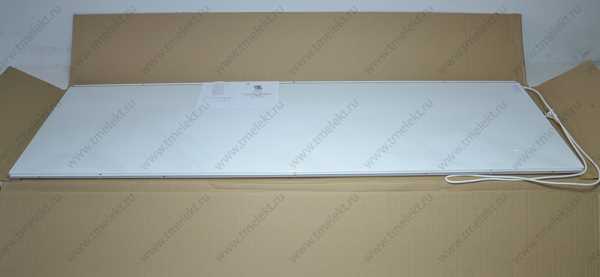

Рассмотрим преимущество этих устройств на примере панелей СТЕП. Отечественный рынок изобилует предложениями инфракрасных панелей. Имеются импортные устройства (FRIRO, INFRA TEC, Ballu), российские разработки (ALMAC, ЭКОЛАЙН, «Доброе тепло»), организованы совместные производства (TIMBERK). Но панели СТЕП, по мнению специалистов нашей компании, отличаются оптимальным соотношением стоимости и технических параметров, чрезвычайно экономичны, удобны в использовании и имеют достаточный модельный ряд. Мы рекомендуем устанавливать СТЕП, панели идеально подойдут для большинства помещений, где требуется дополнительное тепло.

Как и перечисленные выше электроприборы, инфракрасные панели передают тепло, нагревая воздух. За счет минимального расхода энергии и повышенного КПД расходы от использования настенных инфракрасных обогревателей в разы ниже, чем у приборов иного типа на электричестве. Еще одно преимущество СТЕП – низкая (всего до 55 градусов) температура поверхности, что исключает неприятные последствия случайного касания.

Выигрывают стеновые панели СТЕП и по эстетике, превосходно вписываясь в интерьер, не мешая и не занимая полезную площадь. Приборы имеют плоскую конструкцию, очень быстро устанавливаются, подключаются к стандартной электросети (просто вставляется в розетку вилка от питающего провода).

Как рассчитать мощность устройства

Разумеется, на выручку всегда придут наши специалисты, которые подробно проконсультируют любого клиента и помогут в подборе оборудования. Для дополнительного источника тепла достаточной мощностью будет до 60 Вт/м². При подборе панелей СТЕП учитываются и климатические особенности региона, и функциональность основного отопления, и уровень утепленности здания, и другие факторы. Найти соответствующее по мощности устройство несложно, так как производитель выпускает сразу 4 разновидности панельных электронагревателей от 250 до 800 Вт в 12 разнообразных типоразмерах.

Следует обратить внимание на уровень безопасности оборудования. При выпуске обеспечивается защита класса IP66, что подтверждает качество приборов, которые не подвержены возгораниям, обладают электрической безопасностью, защитой от воздействия сырости. Гарантия на панели СТЕП составляет 8 лет безупречной работы, причем расчетная работа устройств превышает 25 лет. При желании организовать автоматическую работу стеновых панелей их можно подключить к питанию через терморегулятор. Прибор будет постоянно отслеживать состояние температуры, отключая или включая СТЕП при необходимости.

Актуальные цены на отопительное оборудование (панели СТЕП, пленочные материалы, контрольные и управляющие приборы, комплектующие) представлены в прайс-листе компании. Гибкая политика ценообразования делает приобретение оборудования у нас выгодным. Кроме того, компания оказывает услуги по расчетам, проектированию и установке под ключ инфракрасных отопительных систем, предоставляет профессиональные рекомендации и инструкции.

Купить инфракрасные обогреватели в интернет-магазине

www.tmelekt.ru

как обустроить отопление инфракрасными обогревателями

Эффективность и экономичность – ключевые параметры при выборе системы отопления. Цена энергоресурсов довольно высока, использовать их рачительные хозяева квартир и частных домов стараются разумно. Эти два параметра лежат в основе разработки инновационной системы инфракрасного отопления.

Предложенная нами статья поможет узнать, по какому принципу работает инфракрасное отопление частного дома. Мы расскажем, как и каким образом можно наладить ИК обогрев. Вы узнаете, какое оборудование нужно для достижения намеченной цели и как его закрепить.

Для вас мы собрали и систематизировали все сведения о видах инфракрасных греющих систем и критериях их подбора. Для наглядного восприятия приложили фото-подборки, информативные схемы и видео-презентации.

Содержание статьи:

Принцип работы инфракрасного отопления

В природе инфракрасное излучение входит в спектральную область электромагнитных волн, излучаемых главным «светилом» нашей системы – Солнцем. Благодаря излучаемому им невидимому волновому спектру на нашей планете и способно развиваться все живое.

Ученые , которое именуется как «тепловое», делят на три составляющие, выделяя ближний, средний и дальний спектр.

Самыми эффективными для обогрева и наиболее безопасным для живых организмов являются электромагнитные колебания, следующие сразу же за видимой красной стороной среднего спектра.

Преимущества инфракрасного отопления для дома

Почти 50 % солнечного спектра занимают инфракрасные лучи – наиболее близкие к излучению тела человека

Диапазон длины волн излучения, именуемого «лучами жизни», колеблется в пределах от 8 до 14 мкм. В ряде источников “живительный” интервал несколько увеличен: от 6 до 20 мкм. Однако даже эти расхождения в показаниях не критичны.

Именно длинноволновой спектр, близкий по значению к излучению человеческого тела, задействован при разработке оборудования и обустройстве системы отопления инфракрасными обогревателями.

Принцип работы системы

Нагревательные пластины, применяемые при обустройстве инфракрасного отопления, выделяют тепло с рабочим диапазоном в пределах 5-15 мкм

Инфракрасные установки можно считать своего рода мини-солнцем. Единственное отличие от природного «светила» в том, что они будут прогревать пространство постоянно, независимо от погодных условий за пределами комнаты. Работают такие установки в быту от сети в 220В.

Распределение тепловых лучей в пространстве

Инфракрасные лучи, проходя через воздушные преграды, нагревают твердые поверхности находящихся в помещении предметов, а те уже в последующем перенаправляют тепло в пространство

ТЭН, выступающий главным компонентом устройства, распространяет световые волны. Благодаря рефлектору в процессе работы оборудования прогревается тот предмет, на который направлено устройство.

Роль “приемников”, а затем “излучателей” тепла могут выполнять любые объекты в комнате: керамические и каменные предметы, деревянные и стеклянные поверхности, живые организмы.

Предметы принимают тепло или передают его в расположенное рядом пространство. В процессе работы оборудования поверхности предметов интерьера в зоне излучения теплее окружающего воздуха на 7-10 градусов.

Обогрев инфракрасными лучами отлично комбинируется с другими традиционными способами отопления, благодаря чему при минимальных усилиях легко организовать в любом помещении «островок тепла» – зону повышенного комфорта.

Как на бытовом уровне, так и в промышленных масштабах, такой вид отопления удобно использовать в качестве вспомогательного или аварийного обогрева. Потери тепла при его применении в среднем не превышают и 10%.

Галерея изображений

Фото из

Размещение ИК обогревательных пленок на потолке

Расходы, связанные с устройством ИК отопления, окупаются за 2 – 3 года. Системы расходуют не более 10 – 15 Вт на квадратный метр, не нуждаются в ремонтах и регулярном обслуживании

Разновидность пленки для инфракрасного отопления

ИК нагревательная пленка укладывается под отделку на строительные конструкции, не “съедает” полезное пространство

Монтаж инфракрасной системы на потолке

Системы инфракрасного отопления устраивают по потолочным перекрытиям. Закрывают пленку гипсокартонными потолками, отделочными панелями, реечными системами и т.д.

Укладка ИК пленки под напольное покрытие

С применением ИК пленки сооружают систему отопления пола. Инфракрасное отопление отлично работает в паре с напольной керамикой, линолеумом, ламинатом, ковролином

Инфракрасная пленка в обустройстве мансарды

ИК системы используются в обустройстве мансард, благодаря чему сокращаются расходы на организацию утепления пространства, ограниченного скатами крыши

Инфракрасная пленка на балконах и террасах

Пленочный вариант превосходно подходит для отопления террас, лоджий, зимних садов, балконов. Нагреваются предметы, а не воздух, потому возможно применение на открытых площадках

ИК обогреватели в отоплении

К инфракрасным обогревательным устройствам относятся ИК приборы, которые могут служить как дополнительным, так и основным оборудованием для отопления загородного дома

Нагрев производственных помещений ИК приборами

ИК пленки и обогреватели повышают температуру с 5º до 20º С за 30 – 50 минут с начала работы. Нагревают предметы и конструкции, которые передают затем тепло в окружающую среду

Размещение ИК обогревательных пленок на потолке

Размещение ИК обогревательных пленок на потолке

Разновидность пленки для инфракрасного отопления

Разновидность пленки для инфракрасного отопления

Монтаж инфракрасной системы на потолке

Монтаж инфракрасной системы на потолке

Укладка ИК пленки под напольное покрытие

Укладка ИК пленки под напольное покрытие

Инфракрасная пленка в обустройстве мансарды

Инфракрасная пленка в обустройстве мансарды

Инфракрасная пленка на балконах и террасах

Инфракрасная пленка на балконах и террасах

ИК обогреватели в отоплении

ИК обогреватели в отоплении

Нагрев производственных помещений ИК приборами

Нагрев производственных помещений ИК приборами

Преимущества и недостатки системы

Система отопления на основе инфракрасного излучения в сравнении с конвекторными способами обогрева имеет ряд неоспоримых преимуществ:

  1. Широкая область применения. Инфракрасные панели отопления используют при обогреве помещений всех типов. С их помощью повышают температуру на складах, животноводческих фермах, в подсобных помещениях и в гаражах.
  2. Высокая скорость нагрева. Ощущение теплового комфорта с момента включения оборудования наступает в считанные минуты. Это происходит за счет того, что воздух не поглощает тепловое излучение, а энергия расходуется по прямому назначению с минимальными потерями. И даже после выключения прибора еще некоторое время он будет продолжать излучать тепло.
  3. Бесшумность работы. Работа обогревателей не сопровождается никакими вибрациями и шумами, а в процессе нагрева не выделяются продукты сгорания.
  4. Безопасность для здоровья домочадцев. По своей природе инфракрасное тепло максимально близко к солнечному. Оно является наиболее комфортным для человека. Используемые приборы не издают неприятного запаха, не выделяют токсинов и вредных веществ, являясь абсолютно безопасными для здоровья человека.

Обогреватели этого типа не боятся влаги. За счет этого смело можно использовать для обустройства «островков тепла» под открытым небом, применяя для обогрева садовой беседки и веранды.

Наглядный пример эффективности системы

Установив ИК обогреватели, вы сможете существенно снизить теплозатраты и сведете к минимуму проблему нерационального распределения температуры

В отличие от спиральных нагревателей инфракрасные системы не выжигают из воздуха кислород и не пересушивают его. Распространение тепла в помещении осуществляется равномерно без скопления в верхней половине, ближе к потолку, комнаты.

Да и в процессе прогревания не участвуют конвекционные потоки воздуха, которые способны поднимать пыль. Благодаря этому можно поддерживать постоянный микроклимат, обеспечивая условия для комфортного проживания домочадцев.

Обогреватели размещают в полу, потолке или просто прикрепляют к существующим перекрытиям. Их часто применяют при обустройстве системы «умный дом».

Инфракрасные панели в интерьере

Инфракрасные панели и пленочные покрытия славятся компактностью, занимая минимум полезной площади в помещении и отдавая при этом максимум тепла

В пользу современной системы выступает аргументом и тот факт, что в последние годы все большую популярность среди ценителей спа-процедур набирают инфракрасные сауны.

Согласно исследованиям японских ученых они являются отличной профилактикой множества заболеваний. Проникая под кожу человека, лучи разогревают кровеносные сосуды, способствуя тем самым быстрому распространению тепла по всему телу.

Но инфракрасная система обогрева не лишена и недостатков. К числу таковых стоит отнести:

  • Инфракрасные лучи имеют точечное действие. Поэтому в пределах одной просторной комнаты в одном месте может быть слишком тепло, в другом, напротив – прохладно.
  • Поскольку инфракрасные лучи прогревают не воздух, а предметы, то в процессе обогрева помещения, интерьер которого составляют предметы техники, может появляться едва уловимый запах пластмассы.
  • В эстетическом плане далеко не всегда такие подвесные обогреватели способны удачно вписаться в общий дизайн интерьера.

Довольно в полной мере нельзя считать экономически выгодным. Во-первых, на само оборудование изначально придется вложить значительную сумму.

Во-вторых, чтобы с его помощью достичь рационального расхода энергии придется потратиться на соблюдение ряда ключевых требований. Например: на утепление здания, обустройство снижающих теплопотери отражающих экранов.

Потолочные пленочные покрытия

Потребляют такие приборы в зависимости от мощности приблизительно от 50 до 200 Вт на квадратный метр за один час работы

Но при соблюдении всех необходимых условий монтажа КПД системы способно достигнуть отметки в 95%. Да и чтобы поддерживать комфортный микроклимат достаточно, чтобы пленочное покрытие занимало 50% поверхности стен или пола.

Разновидности инфракрасных обогревателей

Современная промышленность для инфракрасной системы отопления производит два типа обогревателей: пленочного варианта и панельного исполнения.

Принцип работы ИК обогревателя

Принцип работы у обоих типов устройство идентичен: в основе лежит излучатель и отражатель, который фокусирует ИК лучи в требуемом направлении

Отличия между пленочными и панельными излучателями только в конструктивных особенностях. При обустройстве потолочного инфракрасного отопления применяют как пленочные излучатели, так и панели.

А вот для подогрева пола применяют только оборудование пленочного типа.

№1 — панельные обогреватели

Плоские обогревательные панели хороши тем, что позволяют сохранить площадь жилого пространства при неизменной высоте комнаты. Это очень удобно при обустройстве помещений с невысокими стенами и наклонными потолками.

Устройство панельного инфракрасного прибора отопления

При работе ИК панелей только 10 % энергии уходит на обогрев воздуха, основная часть тепла 90% направлена на предметы

Конструктивно такие приборы включают в себя следующие основные элементы:

  • ТЭН – нагревательный элемент;
  • панель, принимающая тепло от ТЭНа и передающая энергию нагреваемым объектам;
  • изоляция, расположенная с тыльной стороны, препятствующая потере тепловой энергии;
  • пластина – отражающая электромагнитные волны от тыльной стороны прибора;
  • корпус с кабельным вводом, клеммной колодкой и т.д.

Материалом для изготовления ТЭНа может выступать керамика, кварц или вольфрам. Применяемый материал во многом определяет мощность и эффективность оборудования в целом. Сверху нагреватель прикрыт декоративным покрытием, которое и выполняет функцию излучателя инфракрасных волн.

В зависимости от способа монтажа панели бывают встроенные и навесные. Первые представляют собой гипсокартонные конструкции с нанесенной на них теплоизоляцией и встроенной графитовой нитью.

Корпус навесных панелей выполняют из термостойкого пластика или стекла, а нагревательный элемент прикрывают экраном из керамики или анодированного алюминия.

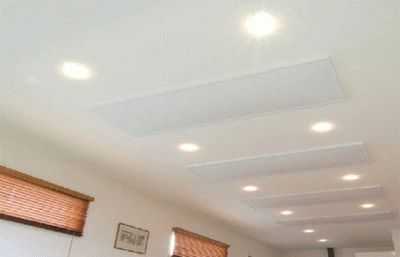

Потолочные ИК панели

Инфракрасные панели устанавливают под окном вместо привычной батареи, либо просто подвешивают на стену или потолок с помощью кронштейнов

Такие обогреватели в продаже представлены в виде традиционных панелей и более изысканных моделей, декорированных под камень или натуральное дерево. Изысканные дизайнерские изделия способны выступить достойным дополнением интерьера.

№2 — излучатели пленочного типа

Пленочные обогреватели чаще всего используют при необходимости организовать зональный обогрев. Например, при обустройстве лоджии, обустройстве рабочей зоны или создании уголка для отдыха на веранде.

Покрытия этого типа можно размещать как на полу, так и на потолке со стенами. Исключение составляют лишь натяжные потолки, выполненные из ткани или ПВХ-полотен. Для подвесных потолков производители предлагают инфракрасные излучатели кассетного типа.

Пленочные ИК маты

Такие системы обогрева представляют собой пленочные маты, в которые запаяны последовательно соединенные нагревательные элементы

Основной материал системы – нанесенный на тонкую пленку из термопласта тонкий слой графита или параллельно проложенные карбоновые нити, которые при нагревании продуцируют тепловой поток.

Пленочные покрытия состоят из взаимозаменяемых модулей, благодаря чему в случае выведения из строя отдельного участка его не составит труда заменить новым, не нарушая при этом целостность системы.

Для придания более презентабельного вида некоторые умельцы оснащают их декором. Для этого над покрытием сначала сооружают каркас из гипсокартона, сверху которого наносят декоративную отделку. Единственное условие – чтобы она не содержала металл.

Варианты дизайна пленочных обогревателей

Все больше поклонников среди ценителей качества и красоты находят пленочные обогреватели-картины, которые удачно сочетают в себе функциональность и эстетику

В усовершенствованных версиях пленочные системы ИК обогрева монтируются под слой декоративной отделки. Декоративно оформленные пленочные нагреватели относятся к числу маломощных приборов и потому применяются в основном для локального нагрева одного из участков комнаты.

Классификация по способу расположения элементов

Инфракрасные приборы отопления представлены на рынке в широком ассортименте. По способу расположения нагревательных элементов их можно разделить на три группы: напольные, настенные и потолочные.

Вариант #1 — обогреватели напольного исполнения

Напольные покрытия представляют собой модульные материалы, внутри которых проложены плоские нагревательные элементы. Покрытие выпускается в виде рулонов. Для монтажа его нарезают на куски необходимых размеров.

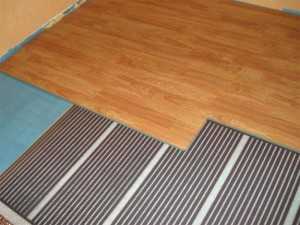

Укладка пленочных полос на пол

Полосы рулонного материала размещают на полу таким образом, чтобы излучатели не оказались под тяжелой мебелью; это позволит предупредить снижение теплоотдачи и усыхание деревянных элементов гарнитура

Изоляционный материал и  непосредственно на подготовленный базовый пол. В процессе укладки избегают размещение полотнищ внахлест и стараются выдерживать расстояние до стен в 10-15 см.

Поверх напольных инфракрасных полос можно укладывать:

  • ковролин;
  • паркетную доску;
  • линолеум;
  • ламинат;
  • керамическую плитку.

Самая удачная комбинация получается при использовании в качестве напольного покрытия керамической плитки. Немного уступает в этом плане ламинат. А наибольшее экранирование ИК излучения создает ковролин и линолеум.

Пленочные системы устанавливаются не только на полы, но и на потолки под навесные конструкции и скаты мансардной крыши. Монтаж и подключение производится по аналогичной схеме:

Галерея изображений

Фото из

Подготовка ИК пленки для укладки на потолок

Подготовка ИК пленки для укладки на потолок

Процесс сооружения пленочного обогрева

Процесс сооружения пленочного обогрева

Подготовка системы отопления к отделке

Подготовка системы отопления к отделке

Подключение к блоку управления

Подключение к блоку управления

К инфракрасным греющим системам относятся не только пленочные варианты, но и стержневые карбоновые полы. С правилами их установки ознакомит нашего сайта.

Вариант #2 — настенные и потолочные приборы

В сравнении с напольными системами обогрева выбор потолочных и настенных приборов более широк. Помимо панелей традиционного исполнения встречаются также и дизайнерские встраиваемые модели потолочных излучателей.

Их можно монтировать в подвесные потолки. В продаже они представлены в разных размерах и цветовых решениях.

Выбор места под установку ИК плит

Плиты размещают таким образом, чтобы исходящие от них лучи направлялись на мебель, а та уже, поглотив тепло, стала выступать источником тепловой энергии

Потолочные модели инфракрасных излучателей располагают на высоте от 3 метров и выше. При таком обустройстве тепловой потолок направляется вниз и расходится немного в стороны.

Устремляясь вниз, лучи первым делом прогревают напольное покрытие. За счет этого температура на уровне ног всегда на пару градусов выше, чем в районе головы. Чтобы предупредить просачивание тепла на улицу панели не размещают напротив дверей и оконных проемов.

Правило размещения настенного излучателя

Инфракрасные излучатели настенного исполнения размещают таким образом, чтобы они находились выше или ниже уровня головы человека

Среди стеновых излучателей отдельно стоит выделить плинтусные системы. Они представляют собой узкие длинные конструкции. Системы устанавливают по периметру комнаты, размещая вместо обычных пластиковых или деревянных плинтусов.

При выборе места размещения панелей следует избегать зон отдыха, где велика вероятность прямого воздействия на домочадцев. Например: на уровне дивана или кровати.

В противном случае направленные под прямым углом лучи будут перегревать и пересушивать кожу, вызывая у жителей и гостей дома дискомфортные ощущения. Зона покрытия направленных излучателей является одной из основных характеристик и обычно указана в паспорте к изделию.

Принцип устройства отопления инфракрасными обогревателями

Стеновые ИК обогреватели используют нечасто. Циркуляция телого и холодного воздуха происходит снизу вверх, потому разумней предпочесть потолочный или напольный варианты

Производители ИК обогревателей

Производством ИК оборудования занимается множество компаний по всему миру. Среди зарубежных производителей наибольшей популярностью пользуются:

  • «STIEBEL ELTRON» – немецкая компания, выпускающая продукцию традиционно высокого качества;
  • «FENIX TRADING» – чешская компания уделяет пристальное внимание вопросу энергоэффективности создаваемой продукции;
  • «AIR COMFORT» – итальянский концерн делает ставку на создание безопасной системы отопления нового поколения;
  • «FRICO» – шведский производитель гарантирует скандинавское качество и предъявляет повышенные требования к дизайну выпускаемой продукции.

Отечественные производители представлены такими торговыми марками, как «Билюкс», «Пион», «ЭкоЛайн», «Алмак». По качественным характеристикам изделия этих торговых марок не намного уступают импортным аналогам.

Оборудование торговой марки «Пион»

Стоимость ИК оборудования отечественного образца на 30% ниже импортных аналогов, благодаря чему установку его может позволить себе широкий круг покупателей

Но стоит отметить, что не все из них отечественных приборов для ИК отопления поставляются в комплекте с кронштейнам. Кроме того, судя по отзывам, работа отечественных приборов нередко сопровождается легким потрескиванием, что может раздражать особенно в ночное время.

С осторожностью стоит относиться и к продукции китайского производства. Некоторые компании на свои изделия ставят знак «СЕ», обозначающий «China Export». Визуально эта аббревиатура похожа на знак соответствия европейским требованиям «СЕ», обозначающий «Conformite Europeenne».

Отличие лишь в том, что во втором случае плотность шрифта чуть шире и буквы расположены чуть дальше друг от друга. Поэтому помимо изучения маркировки требуйте сертификаты соответствия.

Критерии грамотного выбора оборудования

Главное, на что стоит ориентироваться при выборе нагревательных элементов – их конструктивное решение и эксплуатационные параметры. Чтобы рассчитать оптимальную мощность, воспользуйтесь классической формулой, взяв за основу, что на обогрев 10 метров площади требуется в среднем 1,2кВт.

Встречаются в продаже и , которые удобно использовать для временного обогрева, размещая в нужном месте помещения и при необходимости вынося на участок. Они работают как от электричества, так и на газу.

Переносная модель ИК обогревателя

Такой переносной ИК обогреватель способен эффективно обогреть зону радиусом в 2,5 метра, наполнив пространств комнаты комфортом и теплом

Если сравнивать модели напольного и потолочного типа, то разница между ними будет несущественна, поскольку в любом случае в первую очередь будет прогреваться пол и нижняя часть стен, а теплый воздух все равно станет подниматься вверх. По этой причине смотрите лишь на то, насколько удобно будет размещать оборудование на потолке или полу.

Удобны в работе модели со встроенным термодатчиком: при понижении температуры в комнате ниже установленной отметки оборудование автоматически включается, а при достижении выставленного значения – отключается.

Предпочтение также стоит отдавать устройствам, конструкция которых позволяет корректировать наклон направления излучения.

Оборудование с терморегулятором

При выборе изделия обратите внимание на наличие терморегулятора, с помощью которого удобно задавать определенный режим и экономить тем самым расход электроэнергии

В целом при выборе обогревательных элементов нужно руководствоваться параметрами изделия, материалами, из которых построен дом, наличием другого типа отопительной системы, и, конечно же, своими финансовыми возможностями.

Но не стоит соблазняться на изделия с неоправданно низкой стоимостью. В стремлении уменьшить себестоимость продукции некоторые производители делают это в ущерб качеству, экономя на контактах и используя низкокачественные провода.

Выводы и полезное видео по теме

Видео #1. Наглядный пример работы обогревательной системы:

Видео #2. Пленочный ИК обогрев: за и против:

Видео #3. Обзор обогревательных керамических панелей:

Инфракрасная система – безопасная технология обогрева нового поколения, которая при грамотном подходе может стать экономичным и рациональным вариантом. Причем, как в качестве зонального, так и в роли основного отопления частного дома.

Появились вопросы в процессе ознакомления со статьей? Хотите поделиться полезной информацией или рассказать об опыте использования ИК систем? Пишите, пожалуйста, комментарии в расположенном ниже блоке, созданном для общения посетителей сайта.

sovet-ingenera.com

Настенные и потолочные электрические инфракрасные обогреватели для дома

Не менее полугода, а в северных регионах страны целых девять месяцев, погода не радует нас теплом, и помещения нужно отапливать. О качестве централизованного отопления говорить не стоит — его недостаточно и приходится прибегать к помощи нагревательных приборов.

инфракрасный обогреватель- популярный прибор для обогрева жилья

Инфракрасные обогреватели появились на прилавках несколько лет назад, но уже успели приобрести популярность. Их используют в качестве основного и дополнительного отопительного прибора в помещениях и для обогрева площадок под открытым небом.

Стоимость инфракрасных нагревательных приборов высокая, поэтому перед покупателями возникает вопрос: какой обогреватель выбрать и не ошибиться? Разобраться поможет эта статья, в ней мы рассмотрим разнообразие ИК обогревателей, принцип, по которому они работают, и правила выбора.

ИК обогреватели состоят из таких элементов: корпус, отражатель (металлический лист или фольга) и нагревательный элемент или излучатель. Внутрь излучателя помещен компонент, который преобразует электрическую энергию в ИК излучение.

ИК лучи только на 8% поглощаются воздухом, остальные 92% попадают на предметы. В отличие от привычных бытовых обогревателей, нагревающих воздух, инфракрасные излучатели греют предметы (мебель, пол, стены), которые излучают вторичное тепло, нагревая воздух.

Так как поверхность предметов интерьера больше, чем площадь отопительного прибора, нагрев помещения происходит в быстрее. Кроме того, благодаря направленности излучения, инфракрасный обогрев используют на улице, обогревая локально место работы или отдыха.


Преимущества и недостатки

Дешевые устройства быстро выходят из строя

Популярность инфракрасные бытовые обогреватели получили благодаря таким особенностям:

  • скорость нагрева, позволяющая в считаные минуты отопить помещение, например, неотапливаемую дачу;
  • такие приборы не ухудшают качество воздуха в помещении: не сжигают кислород, в воздухе не уменьшается количество влаги, при их работе не возникают неприятные запахи;
  • приборы работают бесшумно, поэтому их используют даже во время сна;
  • при правильном подборе и монтаже ИК нагреватель сэкономит 35—40% электроэнергии.

Есть у этих нагревательных приборов и недостатки. Основной из них связан с популярностью прибора. Спрос способствует появлению подделок, которые недолговечны и пожароопасны.

Нагревательные элементы ИК излучателей нагреваются до температуры 650—800 градусов Цельсия, поэтому осевшая на них пыль сгорает, и в помещении появляется запах жженого.

Как и другие электрические приборы, ИК нагреватели не любят перепадов температур и влажности. Если необходимо эксплуатировать их на открытом воздухе или во влажных помещениях, лучше использовать оборудование с классом защиты не менее IP24.

Пока не доказано вредное воздействие ИК обогревателей на здоровье людей, но в лучше перестраховаться и не приобретать прибор с мощностью, значительно превышающую требуемую. Для отопления просторного помещения лучше выбрать несколько менее мощных приборов. Направлять излучатель нужно не на людей, а на предметы интерьера.


Классификация

Чтобы разобраться, какой нагреватель подойдет в каждом конкретном случае, рассмотрим, какие их разновидности существуют. Классификация инфракрасных нагревателей проводится по трем параметрам: диапазону излучения, способу монтажа и источнику питания.

Длина волн

Нагревательные элементы отличают по диапазону волны излучения и температуре нагревательного элемента. Излучение бывает коротко- , средне, и длинноволновым.

Длинноволновый излучатель — ультрасовременный дизайн и удобство пользования

Для дома лучше выбрать длинноволновой прибор с длиной волны 5,6—100 мкм. Температура его нагревательного элемента варьирует от 100 до 600 градусов, но для бытового применения достаточно и 120 градусов. Эти модели применяют для отопления квартир, частных домов и производственных помещений, в которых высота потолков не превышает 3 метра.

Интересно! Человек излучает тепловую энергию, которая образуется в результате обмена веществ. Длина лучей ИК-излучения человека составляет 6—20 мкм.

Нагревательный элемент приборов, излучающих средние волны (2,5—5,6 мкм) греется до температуры в 600—1000 градусов. Такие обогреватели устанавливают только в комнатах с высотой потолков 3—6 метров, поэтому в жилых помещениях их не используют.

Приборы, длина волны которых составляет от 0,74 до 2,5 мкм, называются коротковолновыми. Температура ТЭНа таких приборов достигает 1000 градусов. Такие нагреватели устанавливают только в производственных, складских помещениях или применяют для работы на улице.

Способ монтажа

По способу установки инфракрасные обогреватели бывают переносными и стационарными. Переносные (напольные) представляют собой маломощные компактные приборы, способные нагреть ограниченную площадь помещения. Их используют для дополнительного отопления. В зависимости от размера, инфракрасный напольный обогреватель комплектуется ручкой для переноски и колесами. Выбирая переносной нагреватель, обратите внимание на наличие системы, препятствующей опрокидыванию прибора.

В отличие от переносных, стационарные приборы обладают большей мощностью и используются для дополнительного и основного отопления. В зависимости от места крепления стационарные приборы разделяют на настенные и потолочные обогреватели. Широко распространены именно потолочные модели. Потолочные инфракрасные обогреватели нового поколения работают эффективнее, чем настенные и напольные, так как излучение сверху встречает на пути меньше препятствий и полностью достигает цели. Популярности этих моделей способствует и то, что потолочные ИК обогреватели не занимают места. Среди отечественных производителей много фирм, специализирующихся именно на потолочных моделях. Так обогреватели «Эколайн» предназначены для обогрева сверху.

Инфракрасный настенный обогреватель не требует затрат на установку, так как крепится к стене с помощью специальных кронштейнов или крючков.

Крепление обогревателя на потолке

Совет! Настенный обогреватель размещают в тех же местах, что и радиаторы отопления. Если в доме живут дети, приборы лучше поднять на высоту, достаточную для того, чтобы ребенок до них не достал.

Стационарные модели отличаются габаритами и громоздкостью, поэтому производители уделяют внимание их внешнему виду. Можно подобрать прибор, который идеально впишется в интерьер помещения. А настенный обогреватель в виде картины украсит помещение, в котором находится.

Тип излучателя

Нагревательный элемент (излучатель инфракрасных лучей) бывает галогеновым, керамическим, кварцевым и микатермическим.

Галогеновые излучатели практически не используют в жилых помещениях. Во-первых, при работе галогеновые инфракрасные лампочки индуцируют яркое световое излучение, которое раздражает органы зрения. Во-вторых, лампы работают в коротковолновом диапазоне, а такое излучение влияет на здоровье людей.

Керамический инфракрасный нагреватель устанавливают в настенных и напольных приборах. Работа этих излучателя не сопровождается светом. Элемент расходует мало электроэнергии, имеет продолжительный срок эксплуатации, но отличается высокой стоимостью.

Кварцевые обогреватели оснащены трубкой, изготовленной из кварца, внутри которой расположена металлическая нагревательная спираль. Несмотря на высокую скорость нагрева, недостатки этих приборов существенны: большое потребление электроэнергии, световое излучение, короткий срок эксплуатации. У астматиков и аллергиков наблюдают ухудшение состояния здоровья при продолжительном нахождении в одном помещении с такими нагревателями.

Один из вариантов кварцевого излучателя — карбоновый обогреватель. Его отличие состоит в том, что вместо металлической спирали внутрь кварцевой трубки помещают шнуры из карбона.

Микатермические излучатели представляют собой стальную спираль, заключенную в алюминиевый корпус. Они надежны и долговечны, но отличаются высокой стоимостью. Кроме того, покупателей пугает, что при нагреве и охлаждении такая модель потрескивает, что связано с разным коэффициентом расширения металлов, из которых он сделан.

Источники энергии

Газовый инфракрасный обогреватель обычно используют на производстве

По способу питания ИК обогреватели бывают электрическими, газовыми и дизельными (последний вид встречается редко). Газовые инфракрасные обогреватели отличаются большими габаритами и мощностью. Для стандартного жилого помещения мощности этих приборов много, поэтому в домах и квартирах их применяют редко. Чтобы установить газовый инфракрасный обогреватель нужно соответствующее разрешение, а работы лучше доверить аттестованным организациям.

Электрический инфракрасный обогреватель чаще используют для жилых помещений. Покупая инфракрасный электрический нагреватель, обратите внимание: большинство из них работают от сети 220 В, но для некоторых нужно напряжение в 380 В.

Правила выбора

При покупке инфракрасного обогревателя сложно выбрать одну модель из ассортимента, представленного в продаже. Рассмотрим, на что следует обратить внимание при покупке.

Мощность

Мощность нагревателя должна соответствовать его предназначению. Если оборудование приобретают для основного отопления жилого помещения, его мощность должна составлять не менее 1 кВт на 10 квадратных метров комнаты. Для дополнительного отопления с помощью ИК излучателя, этот показатель не должен составлять менее 05 кВт на ту же площадь.

Для нежилых помещений (гаража или подвала) лучше выбрать инфракрасный обогреватель с мощностью не менее 300 Вт на 10 кв. м. Для быстрого обогрева нежилой дачи достаточно мощности 60—80 Вт на 1 м. кв.

Лучше приобрести обогреватель с небольшим запасом мощности, чтобы компенсировать потери тепла через стены, окна и двери при резком похолодании.

Особенности конструкции

При покупке внимательно осмотрите обогреватель и техническую документацию на него:

  1. Если нагревательный элемент изготовлен из черных металлов, такой прибор нельзя использовать в помещении с высокой влажностью;
  2. Отражатель (рефлектор) изготавливают из тонкого листа металла или фольги, толщиной не менее 120 микрон. Если материал тоньше, он не отражает, а пропускает излучение через себя. Проверьте толщину фольги: нажмите на нее шариковой ручкой или пальцем. Лист достаточной толщины при этом не сминается и, тем более, не прорывается.
  3. Для предотвращения перегрева корпуса, в приборе есть изолирующий слой. Лучше купить прибор, у которого теплоизолирующий материал разрешен для использования в пищевой промышленности и при нагреве не выделяет вредных для здоровья человека соединений. Соответствующая отметка находится в гигиеническом заключении на продукцию.
  4. При покупке обратите внимание на корпус изделия. На нем не должно быть вмятин и царапин. Загляните на внутреннюю поверхность корпуса — если там есть ржавчина, лучше отказаться от покупки.
  5. Любая модель для безопасного использования комплектуется встроенным датчиком защиты от перегрева.
  6. Если вы покупаете переносной обогреватель, обязательно удостоверьтесь в наличии функции, препятствующей опрокидыванию.
  7. Потолочные модели должны обязательно оснащаться пультом ДУ, у остальных моделей он желателен, но не обязателен.
  8. Термостат — важное дополнение к остальным функциям прибора. Инфракрасные нагреватели настенные с терморегулятором поддерживают заданную температуру в помещении, поэтому их можно оставлять включенными на ночь.
  9. Настенный электрический обогреватель должен надежно закрепляться на поверхности и комплектоваться прочными крепежными элементами.

Для каждого типа помещений нужно подбирать подходящий обогреватель

Какая модель самая лучшая?

Срок эксплуатации зависит, прежде всего, от производителя изделия. Лидеры продаж — продукция фирм UFO, Ensa и Polaris.

Производитель UFO первым изобрел и запатентовал сплав, который превращает электрическую энергию в ИК излучение — фламентин, в состав которого входит 14 металлов. Этот производитель первый представил ИК обогреватели, поэтому название фирмы стало нарицательным, его используют в быту для обозначения всех нагревательных приборов этого типа.

ПОСМОТРЕТЬ ВИДЕО

Постепенно завоевывает популярность фирма Ballu. Ассортимент продукции позволяет подобрать инфракрасный обогреватель Ballu в помещение любого типа.

Некоторые производители специализируются на отдельных видах приборов. Например, инфракрасные обогреватели Алмак представляют собой только потолочные конструкции.

trubexpert.ru

Инфракрасный настенный обогреватель – достоинства и недостатки

Отличный выбор для бытового использования

Понятие инфракрасных (ИК) отопительных систем очень обширно и включает несколько совершенно разных по конструкции и принципу генерации тепла устройств. Сюда можно отнести и всем привычные электрические камины, и новомодные инфракрасные настенные обогреватели, и хорошо себя зарекомендовавшие «теплые полы», и еще много электрических отопительных устройств. Общая для всех приборов черта — передача тепловой энергии в виде инфракрасного излучения.

Принцип действия

Действие ИК излучения ощущал на себе каждый, кому приходилось сидеть возле костра или камина. Огонь обогревает и людей, и предметы, находящиеся поблизости. Тепло излучается от источника и распространяется во все стороны. Совсем другой принцип положен в основу работы конвекторов. Для конвекционного обогрева характерна такая последовательность:

  1. Изначально нагревается само устройство.
  2. После достижения положительного баланса температуры поверхность устройства начинает выделять тепло в воздух. В результате формируются восходящие потоки теплых масс.
  3. Подчиняясь законам физики, они поднимаются вверх и вытесняют оттуда холодный воздух. Последний, в свою очередь, опускается к источнику тепла и нагревается.

Такое перемещение носит круговой характер. При этом наблюдается тепловое расслоение воздушных масс. Внизу скапливаются холодные, посредине — нейтральные и вверху — самые теплые. Подобное распределение нельзя назвать рациональным, поскольку человек практически никогда не бывает в непосредственной близости от потолка.

Преимущество ИК-обогревателя состоит в том, что сразу после включения он начинает отдавать тепло в окружающее пространство. При этом оно распределяется по всему объему помещения в зоне действия устройства. Современный рынок предлагает потребителям три категории приборов:

  1. Высокотемпературные. Конструктивно они представляют собой спираль, помещенную в трубку из жаростойкого стекла. Обогреватели комплектуются отражателем, который направляет излучение в нужную для пользователя сторону. Мощность таких устройств составляет 2-3,5 кВт, и назвать их экономичными нельзя.
  2. Низкотемпературные. Это панель, которая может разогреваться до 85 градусов Цельсия. Техническое решение может сильно отличаться. В таких моделях встречаются и спирали внутри стекла, и защищенные керамикой нагревательные элементы, и полностью керамические варианты.
  3. Пленочный обогреватель. Инженерное решение представляет собой напыленный на гибкую основу из диэлектрика проводник с высоким сопротивлением. По периметру «коврика» расположены две токопроводящие шины. Маломощные устройства характеризуются низкой рабочей температурой (400), а более продуктивные аналоги — 85 градусов Цельсия.

Модификацию обогревателя выбирают под конкретные условия использования. Благодаря разнообразию вариантов при помощи ИК можно отапливать практически любое помещение.

Плюсы и минусы

Инфракрасные отопительные устройства позиционируются на отечественном рынке как энергосберегающие. Потребители уже давно привыкли скептически относиться к агрессивной рекламе поставщиков и производителей. Однако некоторые аргументы маркетологов заслуживают внимания.

Теплый пол

Арнольд РАК типа FH немецкой фирмы

Для создания системы «теплый пол» из ИК оборудования используют пленочные обогреватели. Опуская слащавые обороты из контекста рекламных роликов, легко получить объективную картину основных принципов работы:

  1. Токопроводящие шины создают разницу электрических потенциалов. В результате по дорожкам начинает проходить электрический ток. Пленка греется из-за высокого сопротивления проводников.
  2. Подложка устройства выполнена из теплоизоляционного материала. Ее фольгированная поверхность отражает тепло вверх, тем самым препятствуя непродуктивным потерям. Лицевое напольное покрытие прогревается буквально за несколько минут.
  3. Благодаря взаимодействию конвекции и теплового излучения воздух в помещении прогревается равномерно. При этом температура несколько выше у основания, благодаря чему пользователи ощущают комфортное тепло ступнями ног. Воздух под потолком ниже на несколько градусов.

Экономия при использовании таких устройств достигается за счет снижения среднестатистической температуры в помещении. К примеру, комфортно человек будет ощущать себя в комнате, где температура воздуха не ниже 18 градусов Цельсия. При конвекционных технологиях обогрева воздух под потолком прогревается до 27-30 градусов. И это непродуктивные потери.

В случае с теплыми полами такой эффект достигается при температуре основания в 22 градуса Цельсия. При этом воздух посредине прогреется до 180, а под потолком его температура составит порядка 16 градусов. Снижение средней температуры в комнате на 2 градуса позволяет сэкономить около 20% энергоносителя.

Настенные и полочные ИК обогреватели

К этой категории можно отнести разного рода спиральные нагреватели, а также керамические и металлические панели. Хотя это и нелогично, но к данному виду устройств принадлежит и уже упомянутый ранее пленочный нагреватель. Дело в том, что большая часть энергии ковровых устройств распространяется все-таки конвекционным путем. А вот сам процесс в устройствах большой площади организован намного рациональнее.

Инфракрасный обогреватель греет сами предметы и людей находящиеся в помещении

Если же пленку закрепить близко от рабочего места или кровати, то большую часть тепловой энергии человек будет получать в виде ИК излучения. Это правило распространяется на все модели теплогенерирующих электрических устройств. Для организации полноценного инфракрасного отопления необходимо распределить обогреватели так, чтобы их зона действия охватывала всю комнату. В результате:

  • Посредством ИК излучения обогреваются все поверхности. Они начинают функционировать как конвекционные приборы, передавая тепло в окружающее пространство. Температура будет распределяться, как и в случае с «теплым полом».
  • Излучатели нагревают не только предметы интерьера, но и кожу человека. Это не субъективные ощущения — температура кожного покрова действительно поднимается.

В результате такого воздействия ощущение полного комфорта возникает у потребителей при температуре окружающего воздуха в 16-18 градусов Цельсия. Вопрос об экономической эффективности такого подхода уже рассматривался выше.

Было бы несправедливо умолчать о минусах технологии. Во-первых, прямой нагрев неприемлем для некоторых видов пластика и натурального дерева. Не исключено, что в результате длительного воздействия изделия из этих материалов могут потерять начальную форму. Во-вторых, выход человека из зоны действия обогревателя означает потерю ощущения комфорта. Может стать даже откровенно холодно.

Сам себе мастер

Желающим обзавестись собственным ИК излучателем вовсе не обязательно ориентироваться только на предложения торговой сети. Можно изготовить инфракрасный обогреватель своими руками. Вот лишь некоторые наработки.

Вариант 1

Это самое простое приспособление, которое может соорудить даже школьник. Для этого достаточно за батареей отопления установить лист фольги. Его поверхность будет отражать тепловые лучи, исходящие от отопительного устройства. Если раньше они обогревали стену, что вовсе необязательно, то теперь будут поглощаться предметами внутри дома.

Вариант 2

Для его реализации необходимо приобрести инфракрасный порт и спираль накаливания. Последний элемент помещают в блок прямоугольной формы и подключают к сети электроснабжения. Инфракрасный порт подключается на обогреватель. Довольно простое устройство готово к работе. Тепловой диапазон волн будет распространяться в зоне действия ИК-порта.

Вариант 3

Если в доме есть маленькие дети лучше выбирать настенные или потолочные варианты

Для создания прибора необходимо:

  1. Купить листы слоистого пластика общим размером около 1 квадратного метра. Еще понадобится графит, эпоксидка, электрическая вилка и кусок медной проводки.
  2. На шероховатую сторону пластика следует нанести клей с ранее добавленным графитом. При этом движения кисточки должны быть волнообразными. Важно усвоить, что каждый мазок представляет собой графитовый проводник высокого сопротивления.
  3. Листы склеивают между собой обработанными сторонами.
  4. Для улучшения статичности необходимо установить усилительные рамки. К графитовым проводникам с разных сторон подсоединяют медные клеммы.
  5. После полного высыхания устройство подключают к регулятору напряжения.

В результате получается недорогой, мобильный, компактный и достаточно эффективный обогреватель. При желании его можно использовать как напольный вариант или повесить на стену. Необходимо учитывать, что соотношение клея и графита, а также толщина и длина зигзагообразных мазков напрямую влияют на температуру нагрева. Оптимальным считается показатель в 65 градусов Цельсия.

Вариант 4

Еще одна небольшая модель, которая пригодится не только в комнате, но и в служебных помещениях. Для ее создания необходимо иметь:

  • плоскую круглую коробочку из-под обувного крема
  • порошковый графит
  • два провода с вилкой
  • речной песок

Промышленный вариант

Последовательность выполнения манипуляций такова:

  1. Коробочку очищают до зеркального блеска.
  2. Графит перемешивают с речным песком в соотношении 1:1.
  3. Полученной смесью наполовину засыпают жестяную емкость из-под крема.
  4. Вырезают жестяной круг диаметром, соответствующим размеру коробки.
  5. К нему подсоединяют провод, а круг укладывают на смесь.
  6. Поверх снова засыпают песчано-графитный состав.
  7. Все содержимое обувной коробки плотно прикрывают крышкой. Очень важно, чтобы внутри было создано избыточное давление сыпучего состава.
  8. Второй провод подсоединяют к корпусу и плюсовой клемме аккумулятора.

Устройство готово к работе. Мощность излучения регулируется при помощи крышки — чем плотнее она закручена, тем выше производительность. Преимущество схемы состоит в том, что здесь ничто не может выйти из строя. Иногда во время сильных нагрузок поверхность жести обретает красный оттенок. В этот момент возможно спекание песчано-графитной смеси. Для восстановления первоначальной структуры ее достаточно встряхнуть.

Так инфракрасное оборудование создают своими руками. Заводские или самодельные модели можно использовать везде — в доме, подсобных помещениях, технических сооружениях и даже на открытом воздухе. Кстати, конвекторные варианты в последнем случае бесполезны.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Настенные инфракрасные обогреватели с терморегулятором: принцип действия и разнообразие

Настенные инфракрасные обогреватели сравнимы с солнцем, управляемым автоматически. Приборы с терморегулятором выгодны, работают по заданной программе даже в отсутствии хозяина. Сложность в выборе места монтажа термостата — устройства воздействуют на ограниченное пространство.

Об инфракрасных обогревателях

Рассказывает жительница Подмосковья, владелица собственного коттеджа, недавно перевела дом на обогрев при помощи инфракрасных обогревателей с терморегуляторами:

Когда ухожу из дому в зимний период, оставляю программу на поддержание 10-15 ºС. Этого хватает, чтобы по возвращении довести температуру воздуха в помещениях до 20 ºС в течение четверти часа. Пока переодеваешься и облачаешься в домашнюю одежду, коттедж уже радует летним теплом. В долгое отсутствие хватает выставить программу на 5 ºС, чтобы помещения не вымерзли. Терморегулятор не позволит отметке опуститься ниже нуля, соответственно, ветка центрального водоснабжения не заледенеет.

Хозяйка деревянного дома не использует прочих методов отопления, исключительно инфракрасные обогреватели с терморегулятором. Приборов хватает, чтобы не замерзнуть в суровую русскую зиму.

Недолго думая, эксперты провели исследование. В двух эквивалентных помещениях одного частного коттеджа установили два типа обогревателей:

  1. Инфракрасный обогреватель потолочный с терморегулятором.
  2. Бытовой масляный радиатор.

Оба обогревателя демонстрируют одинаковую мощность и должны по задумке нагреть помещения и кровати, стоящие по центру. Инфракрасный обогреватель подвешен над объектом пристального внимания, масляный радиатор установили неподалеку, на полу.

В обоих помещениях временно проживало по одному человеку, подопытному, которых периодически навещала группа исследователей с электронным бесконтактным термометром, чтобы понять, что происходит в процессе работы приборов.

Инфракрасный обогреватель справился с задачей быстрей, нагрев воздух до 20 градусов, потом оказался автоматически отключен терморегулятором. Термометром зафиксирована температура кровати в 27 ºС. Масляный радиатор эквивалентной мощности смотрелся намного скромнее, нагрев в конце концов воздух. Однако температура кровати осталась на уровне 17 ºС. Автор предпочитает холодную кровать и теплый воздух, но большинство, как известно, думает иначе. Добавим, что у масляного обогревателя имеется термостат, оба прибора не нуждаются в контроле человека.

К слову сказать, энергии инфракрасные приборы тратят меньше, поскольку КПД выше, достигает небывалой величины 95%.

Принцип действия терморегуляторов

Итак, оба прибора из опыта снабжены терморегуляторами. В масляном обогревателе элемент измерял температуру вблизи радиатора. В случае с инфракрасной лампой принцип иной. Терморегулятор поставляется в отдельном корпусе и измеряет температуру в точке монтажа. Инфракрасный обогреватель висит на потолке, а температура измеряется, скажем, возле двери. Это коренным образом меняет дело.

Рассмотрим моменты, не столь очевидные с первого взгляда:

  1. Каждому понятно, что масляными обогревателями температуру антизамерзания в доме не поддержишь. Это просто бессмысленно, приборы не наделены большой гибкостью в смысле тепловых режимов. В этом смысле терморегулятор инфракрасного обогревателя гораздо точнее, способен выполнить сложную работу.
  2. Оставлять в доме кучу масляных обогревателей попросту опасно, возможен пожар. Это происходит от факта: радиатор греется, а потом уже передает тепло воздуху. Это потенциально опасно, внутри прибора протянуты электрические провода. По-иному действует настенный обогреватель инфракрасного типа. Внутри лампы возникает разряд, энергия уносится квантами излучения. Собственно прибор не греется. Тепло получает не воздух, а окружающие предметы. Если подвесить инфракрасный обогреватель на потолок, поднимается температура пола.

Это выглядит восхитительно. Особенно в промышленных условиях. Высоко висит инфракрасный обогреватель, причём тело чувствует тепло, будто над головой светит солнышко. Энергия передается не конвекцией воздушных масс, а излучением, которому расстояние не преграда.

Введём третий пункт в предыдущий перечень. КПД инфракрасных обогревателей выше, чем у масляных:

  1. Потрачено денег на счета компаний окажется меньше.
  2. Электрика в доме не настолько сильно нагреется.

В свете вышесказанного получается, что инфракрасные обогреватели доказали удобство метода автоматического поддержания температуры.

Настенный карбоновый обогреватель Veito

Об устройстве терморегуляторов

Терморегуляторы делятся на механические и электронные. Вторые дороже, снабжены жидкокристаллическим дисплеем, выполняют ряд дополнительных функций.

Механические

Механический терморегулятор выглядит как небольшая коробочка из пластмассы с круговой ручкой для установки температуры. Удобные риски, надписанные цифрами, позволят запросто выбрать режим. Цифра 20 заменяется выпуклым кружком большого размера. Не потребуется острое зрение, чтобы найти значок. Ухищрение помогает плохо видящим людям, поможет и среднестатистическому человеку в темноте.

Внутри прибора расположен чувствительный элемент, определяющий точность устройства в целом. Типичная погрешность составляет половину градуса. Вовсе не плохо. Пределы изменения установок укладываются в диапазон 5 — 30 градусов. Терморегуляторы для инфракрасных обогревателей по сути напоминают реле, срабатывающее при прохождении температуры в комнате через граничное значение. Имеются входные и выходные контакты, задачей прибора видят замыкание и размыкание цепи между ними.

Принцип действия механический, не требуется питания извне. Граница срабатывания чувствительного элемента регулируется ручкой.

Важно обратить внимание на максимальную рабочую мощность прибора. Термостат для инфракрасного обогревателя способен регулировать снабжение электричеством ряда линий. Регулятор допустимо установить единственный на комнату либо дом. Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей.

Электронные

Датчиков температуры выпущено на рынок немало.

К примеру, встретим терморегуляторы с инфракрасным чувствительным элементом. Как известно, нагретые тела испускают электромагнитные волны (на основе явления работают приборы по теме статьи), они воспринимаются. Измеряется частота излучения, напрямую зависящая от температуры. Таким образом терморегулятор узнает, когда пора прекратить снабжение током инфракрасных обогревателей.

Электроника отличается жидкокристаллическим дисплеем и наглядностью, позволит задать программу, допустим, на неделю вперед по дням и часам. То, что на механических моделях приготовьтесь делать вручную, здесь выполнено автоматически. Это удобно, нагрев возможно запустить за четверть часа до прихода домой. Что в принципе невозможно для механических терморегуляторов.

Следующим шагом в эволюции видим устройства класса «Умный дом». Термостат общается с центром управления на частоте свыше 800 МГц, способен контролировать несметное число отопительных приборов. Нет надобности напоминать, что команды со смартфона помогут запустить подогрев помещений в необходимый момент. Удобна данная опция, если в спешке не нашлось времени отключить отопление. Где бы ни находился хозяин, устройства послушаются.

Многие приборы универсальны. Подключение терморегулятора к инфракрасному обогревателю возможно позднее заменить системой Теплый пол без хлопот. Смысл в правильной настройке датчиков на измерение. Терморегуляторы не должны подвергаться воздействию прямых солнечных лучей, сквозняков. Не следует располагать на внешней стене помещения приборы.

Умные приборы в большинстве снабжены функциями самоконтроля. При выходе из строя датчика отопительные приборы переводятся в режим 30%-ной активности. Это не дает дому остыть окончательно и гарантирует отсутствие перегрева помещений.

Стоит прибавить, что электронные терморегуляторы точнее механических в разы.

Вывод

Не всегда легко с первого взгляда с уверенностью отличить электронные терморегуляторы от механических, внешний вид может быть одинаков. Различия кроются внутри. Первый требует для работы энергии тока, второй служит выключателем, не зависит от режима работы местной сети. Подключение инфракрасного обогревателя через терморегулятор позволит поручить ветке работу по поддержанию климата в отсутствие.

Отдельным людям нравится постоянно, приходя домой, вручную изменять настройки, иные предпочтут электронику, которая все делает сама. Разница в цене невелика. Выбирайте по своему вкусу.

vashtehnik.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
