Стояк – система – горячее водоснабжение
Стояк – система – горячее водоснабжение
Cтраница 1
Стояки систем горячего водоснабжения располагают, как правило, справа от стояков холодного водоснабжения, циркуляционный стояк – справа от стояка горячего водоснабжения. Расстояние между осями стояков при диаметре до 32 мм принимается равным 80 мм, при больших диаметрах оно может быть увеличено исходя из условия удобства сборки трубопроводов. При параллельной горизонтальней прокладке трубопроводов горячая труба располагается над холодной. [1]
Стояки систем горячего водоснабжения прокладывают справа от стояков холодного водоснабжения, если смотреть на них со стороны помещения. При горизонтальной прокладке трубопровод горячего водоснабжения, как уже указывалось, располагают над трубопроводом холодного водоснабжения. [2]
Циркуляция в стояках систем горячего водоснабжения
Магистральные линии и стояки систем горячего водоснабжения монтируют так же, как и трубопровод систем центрального отопления. Магистральные трубопроводы диаметром более 2 собирают на сварке, водогазопроводные трубы диаметром 2 и меньше – на резьбе при помощи фитингов. [5]
Магистральные линии и стояки систем горячего водоснабжения монтируют так же, как и трубопровод систем центрального отопления. Магистральные трубопроводы диаметром более 2 собирают на сварке, водогазопроводные трубы диаметром 2 и меньше-на резьбе при помощи фитингов. [6]
Эффективность применения изоляции стояков системы горячего водоснабжения настолько высока, что целесообразно организовать нанесение изоляции на стояки действующих систем. Выполнение этих работ не требует высокой квалификации исполнителей и вполне может осуществлено в короткие сроки силами службы эксплуатации. Расчеты показывают, что целесообразно также усилить теплоизоляцию трубопроводов внутрикварталь-ных сетей горчего водоснабжения. [7]
Теплота, выделяемая стояками системы горячего водоснабжения, используется для отопления квартир. Однако летом теплопоступления от стояков горячего водоснабжения являются бесполезными потерями теплоты. [8]
Отсутствие или недостаточная толщина изоляции магистралей и стояков системы горячего водоснабжения не только приводит к большим потерям теплоты, но и увеличивает расход электроэнергии на перекачку циркуляционной воды, так как при ее охлаждении в трубах необходимо увеличить ее расход. [10]
Регулятор температуры РТ-3513 ( рис. 7.30) прямого действия и предназначен для регулирования температуры воды на циркуляционных магистралях и стояках системы горячего водоснабжения. В регуляторе РТ-3513 чувствительный термоэлемент и исполнительный орган объединены в едином корпусе. [11]
Рассмотрим более конкретно методы устранения засора трубопроводов и арматуры, а также устранение засора в циркуляционной линии ( полотенцесушителях) в стояках системы горячего водоснабжения. [12]

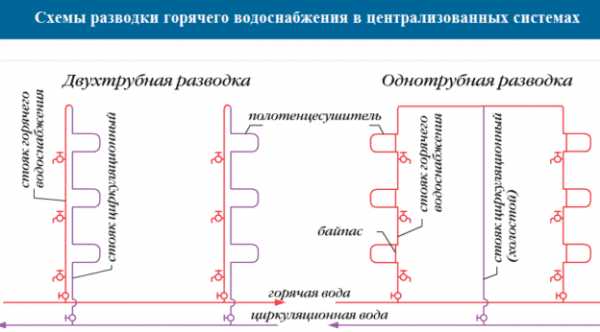

Для лучшего водораспределения к отдельным точкам потребления воды, а также в целях сохранения одинаковых диаметров по всей высоте здания в однотрубных системах горячего водоснабжения стояки закольцовывают. Компенсация температурных удлинений в стояках систем горячего водоснабжения зданий повышенной этажности обеспечивается за счет установки одновитковых полотенцесушителей, а в двухтрубных системах горячего водоснабжения за счет установки на стояках П – образных компенсаторов. [13]
Весьма существенное значение для нормального обеспечения потребителей и экономии в расходе тепла и воды имеет работа циркуляционных насосов. Отсутствие надежной циркуляции через все стояки системы горячего водоснабжения ведет к остыванию воды и большим сливам охлажденной воды. По этим причинам весьма важно автоматизировать работу циркуляционных насосов, которых обычно устанавливается два. Второй насос является резервным и включается при выходе из строя работающего. [14]
В периоды большого водоразбора давление в циркуляционной линии снижается и соответственно уменьшается циркуляционный расход в системе горячего водоснабжения. Однако при этом режиме через подающие линии и стояки системы горячего водоснабжения
Страницы: 1 2
www.ngpedia.ru
Циркуляционный стояк горячей воды. Открытая система водоснабжения
Подробно рассмотрена открытая система водоснабжения, ее преимущества и недостатки в сравнении с противоположной – закрытой системой. Перечислены элементы открытой системы и особенности ее эксплуатации.
Совет: открытая система водоснабжения такого типа целесообразна только в местах непрерывного разбора горячей воды, либо в сетях малой протяженности.

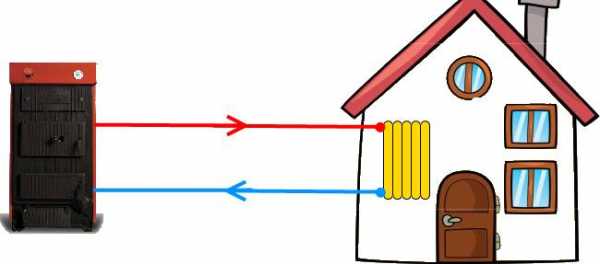

Рисунок 1: Открытая система горячего водоснабжения
Циркуляционная система водоснабжения
Там же, где непрерывное обеспечение горячей водой точек потребления предпочтительнее, а спуск воды нежелателен, применяются циркуляционные системы. Вода в трубопроводе такой системы не останавливается и не остывает, а непрерывно прокачивается через водонагревательную установку, что позволяет поддерживать ее температуру на заданном уровне в каждой отдельно взятой точке водопотребления. В зданиях высотой до 4 этажей вода циркулирует только в трубах разводки, а более 4 этажей – также в трубах стояков. При этом температура воды в водоразборных местах, где централизованная система отопления присоединяется к местной системе, не ниже 60 градусов (для открытых систем водоснабжения) или 50 градусов (для закрытых систем водоснабжения). В обоих случаях температура воды должна находиться в пределах до 75 градусов. (См. также: )
Рисунок 2: Циркуляционная система горячего водоснабжения
Отличия открытой и закрытой системы подачи воды

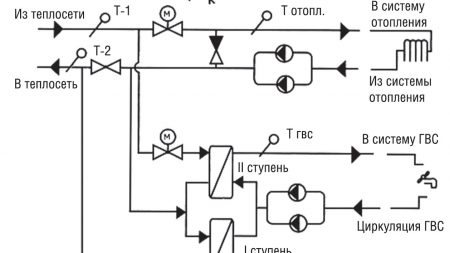

В закрытой системе вода из тепловых сетей используется как энергоноситель для подогрева холодной воды, поступающей из водопровода в систему горячего водоснабжения, в теплообменнике. В открытых системах подача горячей воды производится непосредственно из теплосети. Температура такой воды – до 75 градусов, и предназначена она для удовлетворения гигиенических и бытовых потребностей населения (купание, стирка и прочих). Поэтому система водоснабжения открытая и закрытая отличаются и классифицируются в зависимости от способа подачи воды. Вода, отобранная непосредственно из теплосети, носит название бытовой.
Рисунок 3: Закрытая система горячего водоснабжения
Обслуживание открытых систем водоснабжения включает в себя дезинфекцию, причем по согласованию с органами госнадзора она может быть проведена не только с помощью хлорирования, но и простой промывкой горячей водой с температурой около 90 градусов.
Совет!
Водонагревательное устройство также нужно периодически очищать, ведь под воздействием высоких температур могут создаваться неблагоприятные для качества воды условия. (См. также: )
Рисунок 4: Открытая система горячего водоснабжения
Открытая система горячего водоснабжения предельно проста: она состоит из установки для нагрева воды, циркуляционного насоса и трубопроводов для ее транспортировки к водоразборным точкам. Расположение разводящей магистрали внутри здания может быть нескольких вариантов:
- Система с верхней разводкой – чаще всего применяется в случае установки верхних водонагревателей (баков), что возможно при наличии верхнего технического этажа в сооружении. При этом циркуляционная магистраль прокладывается в подвале.
- Система с нижней разводкой – более удобна в плане технического обслуживания, установка водонагрева располагается в подвале. (См. также: )
Требования к
kupildoma.ru
Изолированные стояки и полотенцесушители: что это?
Многоквартирные дома оборудованы вертикальными трубопроводами для подачи потребителям горячей воды, которые называются – изолированные стояки. Конструктивно они могут выполняться в тепловой изоляции или без неё, с полотенцесушителями или без, в этой статье мы подробно раскроем эту тему.
Стояк горячей воды в многоквартирном доме может быть выполнен из различных материалов:
- сталь;
- металлопластик;
- фольгированный полипропилен;
- медь.
- В старых многоквартирных домах стояки монтировали из оцинкованной стали и чугуна. Применение этих материалов сейчас себя не оправдывает, так как их очень сложно устанавливать с применением дорогостоящей сварки. Эти трубы подвержены коррозии и со временем забиваются ржавчиной и грязью.
Что такое полотенцесушитель

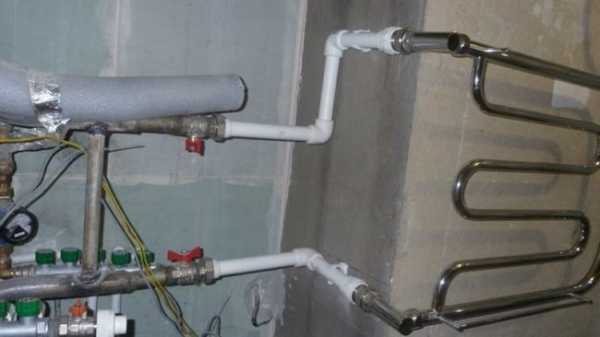

Полотенцесушитель – это встроенный обогреватель, являющийся частью системы ГВС, который расположен в ванной комнате и предназначен для обогрева помещения и сушки полотенец.

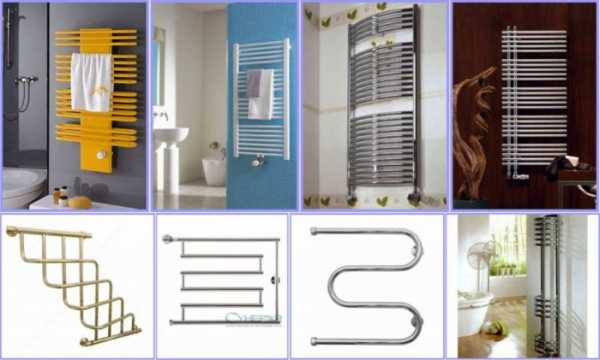

Встроенные обогреватели ванной комнаты в старых многоквартирных домах бывают
- П – образной формы;
- U — образной формы;
- М — образной формы.
В схемах горячего водоснабжения многоквартирных домов полотенцесушители выполняют несколько функций:
- отапливают ванную комнату;
- обеспечивают требуемую влажность в помещении;
- выполняют функцию компенсатора, чтобы предотвратить поломку трубопровода из-за теплового расширения металла при увеличении температуры.
- Полотенцесушитель в каждой квартире является частью системы, подводящей горячую воду. Из-за этого диаметр трубы, из которой выполнен обогреватель, не может быть меньше чем диаметр самого стояка. Иначе система водоснабжения обеспечит расчётные параметры по количеству подаваемой в квартиры воды.
Теплоизоляция труб горячего водоснабжения
Теплоизолированые стояки — это система ГВС, трубы которой защищены снаружи тепловой изоляцией от внешней среды. Трубопроводы, краны, задвижки и фланцевые соединения снаружи покрываются слоем теплоизоляции, который должен обеспечивать сохранение требуемой температуры горячей воды. Температура на поверхности теплоизоляционного слоя должна составлять для систем ГВС с температурой воды больше 100°С — не более 45°С, а с температурой воды ниже 100°С — меньше 35°С (при температуре воздуха помещения 25°С).
Требования к термоизоляции стояков горячего водоснабжения
Подающие, циркуляционные трубопроводы ГВС, за исключением выводов контрольных приборов, должны иметь тепловую изоляцию толщиной более 10 мм со значением теплопроводности менее 0,05 Вт/(м х °С).
Потери тепла при эксплуатации трубопроводов ГВС
Уполномоченный орган местного самоуправления устанавливает норматив расхода тепловой энергии, используемой на подогрев холодной воды для предоставления коммунальной услуги по горячему водоснабжению.
В зависимости от теплоизоляции стояка и наличия или отсутствия полотенцесушителей применяется различные коэффициенты, отражающий тепловые потери при подаче горячей воды в многоквартирные жилые дома.
Значение коэффициента тепловых потерь в зависимости от конструктивных особенностей систем ГВС:
- с неизолированными стояками, оборудованные обогревателями К=0,3;
- неизолированные без полотенцесушителей К=0,2;
- изолированные, оборудованные встроенными обогревателями К=0,2;
- изолированные без полотенцесушителей К=0,1.
Вывод
Система подачи горячего водоснабжения, оборудованная изолированными стояками и полотенцесушителями, позволяет собственникам квартир экономить затраты, отапливать ванную комнату и поддерживать влажность в помещениях в пределах установленных норм, сушить бельё и полотенца.
okommunalke.ru
Стояк – горячее водоснабжение – Большая Энциклопедия Нефти и Газа, статья, страница 1
Стояк – горячее водоснабжение
Cтраница 1
Стояки горячего водоснабжения
Стояки горячего водоснабжения и все подводки к приборам в блоках перего-родках прокладывают открыто. Для крепления газового счетчика, умывальника и душевой сетки в блок заделывают деревянные пробки, а для подъема и монтажа панели – стальные петли. [3]
Стояк горячего водоснабжения и вертикальные горячие подводки к приборам располагаются с правой стороны от колодных. [4]
Стояки горячего водоснабжения монтируют справа по отношению к стоякам холодного водоснабжения. [5]
Стояки горячего водоснабжения располагают, как правило, справа от стояков холодного водоснабжения. При параллельной горизонтальной прокладке трубопровод горячей воды располагают выше трубопровода холодной воды. [6]
Стояки горячего водоснабжения размещают, как правило, справа от стояков холодного водоснабжения. При параллельной горизонтальной прокладке трубопроводов горячей и холодной воды первый располагают над вторым. [7]
Стояки горячего водоснабжения монтируют оправа по отношению к стоякам холодного водоснабжения. [8]
Стояки горячего водоснабжения располагают, как правило, справа от стояков холодного водоснабжения. [10]
Стояки горячего водоснабжения монтируют справа по отношению к стоякам холодного водоснабжения. Циркуляционный стояк прокладывают справа от горячего стояка. [11]
Если стояки горячего водоснабжения
Если стояки горячего водоснабжения скрыты в стене или панели, то утечка воды через проржавевшие участки стояков может остаться незамеченной в течение долгого срока. [14]
При открытой проводке стояки горячего водоснабжения, проложенные без гильз ( футляров), увлажняют междуэтажное перекрытие в местах сварки трубопроводов, наиболее подверженных коррозии. [15]
Страницы: 1 2 3 4
www.ngpedia.ru
Разорвало стояк горячего водоснабжения, что делать, кто виноват?
Наша организация специализируется на проведении независимой технической экспертизы, направленной на выявление причины разрыва стояка горячего/холодного водоснабжения, определения зоны ответственности и определение размеров ущерба, нанесенного жильцам квартир в многоэтажных зданиях в Москве и М.О.
Мы готовы оказать профессиональную помощь в выявлении причины аварийных ситуациях, случающихся в многоквартирных зданиях, например, при разрыве стояка горячего водоснабжения.
В многоквартирных домах проблема протечки стояков стоит весьма остро. Свищи (отверстия) на стояках образуются по разным причинам, чаще всего из-за износа коммуникаций или из-за неправильной эксплуатации. Систему водоснабжения в доме отключают для выполнения ремонтных работ в подвале или в ЦТП, а после включения происходит разрыв стояков, кранов, гибких подводок и другого оборудования водоснабжения. В случае неправильного открытия кранов и задвижек в подвале происходит резкий скачек давления в системе, который называется гидравлическим ударом.
И это объяснимо, поскольку большинство многоэтажек возводилось еще во времена советской власти, ремонт коммуникаций в них не проводился на протяжении многих десятков лет. За годы эксплуатации трубы прогнили, а за поддержанием их в исправном состоянии представители Управляющей компании не следят, не обходят регулярно квартиры и не выявляют аварийные участки стояков, то есть не выполняют своих прямых обязанностей, что в последствие требует немалых затрат. В случае аварий УК/РЭУ/ЖЭК/ГБУ чаще всего старается переложить свою ответственность, поэтому расходы ложатся на собственников квартир, но УК также несут ответственность, они должны следить за исправностью технических коммуникаций.
Если произошла подобная авария, не стоит паниковать, в первую очередь, следует разобраться, кто ответственен за происшествие. Жильцам квартир, в которых разорвало стояк, приходится тратить немалые деньги на ремонт, но ведь зачастую в этом нет их вины.
В каких случаях вина лежит на управляющей компании
Нужно понять причины аварийной ситуации и выявить ответственных лиц. Если виновна управляющая организация, жильцы могут рассчитывать на материальную компенсацию, но этот факт еще нужно доказать, для этого и вызывают экспертов.
Виновной считается управляющая компания, если разрыв случился непосредственно на стояке горячего водоснабжения до первого запирающего крана.
Если собственник выполнил ремонт в ванной комнате с заменой полотенцесушителя и установил запорные краны и/или перемычку на стояке ГВС, то в этом случае Управляющая компания безоговорочно устанавливает его виновником. Обвиняя собственника в разрыве трубопровода, при этом УК забывает о том, что установку арматуры и перемычку можно выполнить только с уведомления и полного участия слесарей ЖЭК.
После случившейся аварии представители ЖЭК не спешат составлять акт о произошедшей аварии и заливе, а стараются возложить вину на жильцов квартиры, чтобы не выплачивать компенсацию на ремонт.
Какие шаги предпринять при разрыве стояка водоснабжения
Первым делом жильцам нужно подать заявление в ЖЭК, в котором описать аварию и просьбой провести осмотр аварии, а по его результатам составить акт залива.
В акте следует четко сформулировать причину аварии и кто виноват в в произошедшем. Помочь в составлении такого документа могут сотрудники компании «Ремстройсервис».
Если ЖЭК всячески старается затянуть процедуру составления акта и обвиняет собственника жилья, перекладывая ответственность на него, следует воспользоваться услугами независимых экспертов. Они оперативно проведут экспертизу и выяснят, почему произошла авария и кто виноват.
Если в вашей квартире разорвало стояк, обратитесь к экспертам нашей компании для получения бесплатной консультации по телефону 8-495-787-17-43; 8-916-163-52-55.
Наши эксперты и юристы Вас проконсультируют и проведут независимую экспертизу, оценят размер ущерба, составят официальный документ, с которым вы сможете обратиться в судебные органы и получить компенсацию от управляющей организации, тем самым возместив затраты на ремонт.
Среди главных преимуществ обращения к нам можно выделить:
- Оперативное проведение экспертизы;
- Приемлемые расценки от 15000руб за техническую экспертизу;
- Составление официальной документации по итогам экспертной оценки.
Договориться мирным путем с УК непросто, поэтому и прибегают к услугам профессионалов, разбирающихся в подобных вопросах, способных доказать правоту потерпевшей стороны.
Офис компании «Ремстройсервис» находится в Восточном округе в районе Гольяново рядом с Измайлово, Преображенкой, Сокольниками, Новогиреево, неподалеку от Новокосино, Вешняками, а также городами Реутов, Королев, Балашиха – что позволяет жителям с удобством вызвать эксперта, кроме ВАО мы работаем по всей Москве и области.
Если в результате бездействия управляющей организации или коммунальных служб был нанесен ущерб имуществу владельцев квартир – это веское основание для обращения в суд. При ремонте стояка за счет личных средств на основе выполненной экспертизы жильцы вправе требовать возмещения ущерба.
