Строительная теплотехника сНиП II-3-79*
СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
ИЗДАНИЕ ОФИЦИАЛЬНОЕ
Госстрой России
Москва 1998
Разработаны НИИСФ Госстроя СССР с участием НИИЭС и ЦНИИпромзданий Госстроя СССР, ЦНИИЭП жилища Госгражданстроя, ЦНИИЭПсельстроя Госагропрома СССР, МИСИ им. В.В.Куйбышева Минвуза СССР, ВЦНИИОТ ВЦСПС, НИИ общей и коммунальной гигиены им. А.Н.Сысина Академии медицинских наук СССР, НИИ Мосстроя и МНИИТЭП Мосгорисполкома.
Редакторы— инженеры Р.Т. Смольяков, В.А. Глухарев(Госстрой СССР), доктора техн. наукФ.В. Ушков, Ю.А. Табунщиков,кандидаты техн. наукЮ.А. Матросов, И.Н. Бутовский, М.А. Гуревич(НИИСФ Госстроя СССР), канд. экон. наукИ.А. Апарин(НИИЭС Госстроя СССР) и канд. техн. наукЛ.Н. Ануфриев(ЦНИИЭПсельстрой Госагропрома СССР).
С введением в действие СНиП II-3-79 “Строительная теплотехника” утрачивает силу глава СНиПII-А.7-71 “Строительная теплотехника”.
СНиП II-3-79* “Строительная теплотехника” является переизданием СНиПII-3-79 “Строительная теплотехника” с изменениями, утвержденными и введенными в действие с 1 июля 1986 г. постановлением Госстроя СССР от 19 декабря 1985 г. № 241 и изменением № 3, введенным в действие с 1 сентября 1995 г. постановлением Минстроя России от 11.08.95 г. № 18-81.
Пункты, таблицы и приложения, в которые внесены изменения, отмечены в СНиП звездочкой.
Единицы физических величин даны в единицах Международной системы (СИ).
При пользовании нормативным документом следует учитывать утвержденные изменения строительных норм и правил и государственных стандартов, публикуемые в журнале “Бюллетень строительной техники” и информационном указателе “Государственные стандарты”.
Государственный комитет СССР по | Строительные нормы и правила | СНиП II-№-79* |
делам строительства (Госстрой СССР) | Строительная теплотехника | Взамен главы СНиП II-А.7-71 |
1. Общие положения
1.1.Настоящие нормы строительной
теплотехники должны соблюдаться при
проектировании ограждающих конструкций
(наружных и внутренних стен, перегородок,
покрытий, чердачных и междуэтажных
перекрытий, полов, заполнений проемов:
окон, фонарей, дверей, ворот) новых и
реконструируемых зданий и сооружений
различного назначения (жилых, общественных1,
производственных и вспомогательных
промышленных предприятий, сельскохозяйственных
и складских
1 Номенклатура общественных зданий в настоящей главе СНиП принята в соответствии с общесоюзным классификатором “Отрасли народного хозяйства” (ОКОНХ), утвержденным постановлением Госстандарта СССР от 14 ноября 1975 г. № 18.
2 Далее в тексте для краткости здания и сооружения: складские, сельскохозяйственные и производственные промышленных предприятий, когда нормы относятся ко всем этим зданиям и сооружениям, объединяются термином “производственные”.
1.2.В целях сокращения потерь тепла в зимний период и поступлений тепла в летний период при проектировании зданий и сооружений следует предусматривать:
а) объемно-планировочные решения с учетом обеспечения наименьшей площади ограждающих конструкций;
б) солнцезащиту световых проемов в соответствии с нормативной величиной коэффициента теплопропускания солнцезащитных устройств;
в) площадь световых проемов в соответствии с нормированным значением коэффициента естественной освещенности;
г) рациональное применение эффективных теплоизоляционных материалов;
д) уплотнение притворов и фальцев а заполнениях проемов и сопряжений элементов (швов) в наружных стенах и покрытиях.
Внесены НИИСФ Госстроя СССР | Утверждены постановлением Государственного комитета СССР по делам строительства от 14 марта 1979 г. № 28 | Срок введения в действие 1 июля 1979 г. |
Зоны влажности территории СССР следует принимать по прил. 1*.
Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности района строительства следует устанавливать по прил. 2.
Т а б л и ц а 1
Режим | Влажность внутреннего воздуха, %, при температуре | ||
до 12С | св. 12 до 24С | св. 24С | |
Сухой | До 60 | До 50 | До 40 |
Нормальный | Св. 60 до 75 | Св. 50 до 60 | Св. 40 до 50 |
Влажный | Св. 75 | Св. 60 до 75 | Св. 50 до 60 |
Мокрый | – | Св. 75 | Св. 60 |
1.4.Гидроизоляцию стен от увлажнения грунтовой влагой следует предусматривать (с учетом материала и конструкции стен):
горизонтальную — в стенах (наружных, внутренних и перегородках) выше отмостки здания или сооружения, а также ниже уровня пола цокольного или подвального этажа;
вертикальную — подземной части стен с учетом гидрогеологических условий и назначения помещений.
1.5*.При проектировании зданий и сооружений следует предусматривать защиту внутренней и наружной поверхностей стен от воздействия влаги (производственной и бытовой) и атмосферных осадков (устройством облицовки или штукатурки, окраской водоустойчивыми составами и др.) с учетом материала стен, условий их эксплуатации и требований нормативных документов по проектированию отдельных видов зданий, сооружений и строительных конструкций.
В многослойных наружных стенах производственных зданий с влажным или мокрым режимом помещений допускается предусматривать устройство вентилируемых воздушных прослоек, а при непосредственном периодическом увлажнении стен помещений — устройство вентилируемой прослойки с защитой внутренней поверхности от воздействия влаги.
1.6.В наружных стенах зданий и сооружений с сухим или нормальным режимом помещений допускается предусматривать невентилируемые (замкнутые) воздушные прослойки и каналы высотой не более высоты этажа и не более 6 м.
1.7.Полы на грунте в помещениях с нормируемой температурой внутреннего воздуха, расположенные выше отмостки здания или ниже ее не более чем на 0,5 м, должны быть утеплены в зоне примыкания пола к наружным стенам шириной 0,8 м путем укладки по грунту слоя неорганического влагостойкого утеплителя толщиной, определяемой из условия обеспечения термического сопротивления этого слоя утеплителя не менее термического сопротивления наружной стены.
studfiles.net
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ |
files.stroyinf.ru
СНиП II-3-79*
СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА
ИЗДАНИЕ ОФИЦИАЛЬНОЕ
Минстрой России
Москва 1996
УДК 697.1
СНиП II-3-79*. Строительная теплотехника/Минстрой России. — М.: ГП ЦПП, 1996. — 29с.
Разработаны НИИСФ Госстроя СССР с участием НИИЭС и ЦНИИпромзданий Госстроя СССР, ЦНИИЭП жилища Госгражданстроя, ЦНИИЭПсельстроя Госагропрома СССР, МИСИ им. В.В.Куйбышева Минвуза СССР, ВЦНИИОТ ВЦСПС, НИИ общей и коммунальной гигиены им. А.Н.Сысина Академии медицинских наук СССР, НИИ Мосстроя и МНИИТЭП Мосгорисполкома.
Редакторы—инженерыР.Т. Смольяков, В.А. Глухарев(Госстрой СССР), доктора техн. наукФ.В. Ушков, Ю.А. Табунщиков,кандидаты техн. наукЮ.А. Матросов, И.Н. Бутовский, М.А. Гуревич(НИИСФ Госстроя СССР), канд. экон. наукИ.А. Апарин(НИИЭС Госстроя СССР) и канд. техн. наук Л.Н. Ануфриев(ЦНИИЭПсельстрой Госагропрома СССР).
С введением в действие СНиП II-3-79«Строительная теплотехника» утрачивает силу глава СНиПII-А.7-71 «Строительная теплотехника».
СНиП II-3-79*«Строительная теплотехника» является переизданием СНиП II-3-79«Строительная теплотехника» с изменениями, утвержденными и введенными в действие с 1июля 1986г. постановлением Госстроя СССР от 19декабря 1985г. №241и изменением № 3,введенным в действие с 1сентября 1995г. постановлением Минстроя России от 11.08.95г. № 18-81.
Пункты, таблицы и приложения, в которые внесены изменения, отмечены в СНиП звездочкой. Единицы физических величин даны в единицах Международной системы (СИ).
При пользовании нормативным документом следует учитывать утвержденные изменения строительных норм и правил и государственных стандартов, публикуемые в журнале «Бюллетень строительной техники» и информационном указателе «Государственные стандарты».
ISBN 5-88111-177–x ©Минстрой России,
ГП ЦПП, 1995
СНиП II-3-79* 01р.1
Государственный комитет СССР | Строительные нормы и правила | СНиП 11-3-79* |
(Госстрой СССР) | Строительная теплотехника | Взамен главы СНиП 11-А.7-71 |
1. Общие положения
1.1.Настоящие нормы строительной теплотехники должны соблюдаться при проектировании ограждающих конструкций (наружных и внутренних стен, перегородок, покрытий, чердачных и междуэтажных перекрытий, полов, заполнений проемов: окон, фонарей, дверей, ворот) новых и реконструируемых зданий и сооружений различного назначения (жилых, общественных’, производственных и вспомогательных промышленных предприятий, сельскохозяйственных и складских2) с нормируемыми температурой или температурой и относительной влажностью внутреннего воздуха.
1.2.В целях сокращения потерь тепла в зимний период и поступлений тепла в летний период при проектировании зданий и сооружений следует предусматривать:
а) объемно-планировочные решения с учетом обеспечения наименьшей площади ограждающих конструкций;
б) солнцезащиту световых проемов в соответствии с нормативной величиной коэффициента теп-лопропускания солнцезащитных устройств;
в) площадь световых проемов в соответствии с нормированным значением коэффициента естественной освещенности;
г) рациональное применение эффективных теплоизоляционных материалов;
‘Номенклатура общественных зданий в настоящей главе СНиП принята в соответствии с общесоюзным классификатором «Отрасли народного хозяйства» (ОКОНХ), утвержденным постановлением Госстандарта СССР от 14ноября 1975г. № 18.
2Далее в тексте для краткости здания и сооружения: складские, сельскохозяйственные и производственные промышленных предприятий, когда нормы относятся ко всем этим зданиям и сооружениям, объединяются термином «производственные» .
д) уплотнение притворов и фальцев в заполнениях проемов и сопряжений элементов (швов) в наружных стенах и покрытиях.
1.3.Влажностный режим помещений зданий и сооружений в зимний период в зависимости от относительной влажности и температуры внутреннего воздуха следует устанавливать по табл. 1.
Зоны влажности территории СССР следует принимать по прил. 1*.
Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности района строительства следует устанавливать по прил. 2.
1.4.Гидроизоляцию стен от увлажнения грунтовой влагой следует предусматривать (с учетом материала и конструкции стен):
горизонтальную —в стенах (наружных, внутренних и перегородках) выше отмостки здания или сооружения, а также ниже уровня пола цокольного или подвального этажа;
вертикальную —подземной части стен с учетом гидрогеологических условий и назначения помещений.
1.5*.При проектировании зданий и сооружений следует предусматривать защиту внутренней и наружной поверхностей стен от воздействия -влаги (производственной и бытовой) и атмосферных осадков (устройством облицовки или штукатурки, окраской водоустойчивыми составами и др.) с учетом материала стен, условий их эксплуатации и требований нормативных документов по проектированию отдельных видов зданий, сооружений и строительных конструкций.
В многослойных наружных стенах производственных зданий с влажным или мокрым режимом помещений допускается предусматривать устройство вентилируемых воздушных прослоек, а при непосредственном периодическом увлажнении стен помещений —устройство вентилируемой прослойки с защитой внутренней поверхности от воздействия влаги.
Таблица 1
Режим | Влажность внутреннего воздуха, %,при температуре | ||
до 12°С | св. 12до 24 °С | св. 240С | |
Сухой | До 60 | До 50 | До 40 |
Нормальный | Св. 60до 75 | Св. 50до 60 | Св. 40до 50 |
Влажный | Св. 75 | Св. 60до 75 | Св. 50до 60 |
Мокрый | — | Св. 75 | Св. 60 |
Внесены НИИСФ Госстроя СССР | Утверждены постановлением Государственного комитета СССР по делам строительства от 14 марта 1979 г. №28 | Срок введения в действие июля 1979 г. |
Стр. 2 СНиП II-3-79*
1.6.В наружных стенах зданий и сооружений с сухим или нормальным режимом помещений допускается предусматривать невентилируемые (замкнутые) воздушные прослойки и каналы высотой не более высоты этажа и не более б м.
1.7.Полы на грунте в помещениях с нормируемой температурой внутреннего воздуха, расположенные выше отмостки здания или ниже ее не более чем на 0,5м, должны быть утеплены в зоне примыкания лола к наружным стенам шириной 0,8мпутем укладки по грунту слоя неорганического влагостойкого утеплителя толщиной, определяемой из условия обеспечения термического сопротивления этого слоя утеплителя не менее термического сопротивления наружной стены.
studfiles.net
Изменения, внесенные в СНиП-«Строительная теплотехника»
На протяжении многих десятилетий строительная политика в стране по определению толщины стен строилась исходя из низкой стоимости теплоносителя для отопления зданий.
Толщину стен согласно теплотехническому расчёту принимали только из условия создания в помещениях санитарно-гигиенических и комфортных условий без учета требований энергосбережения, т. е. толщина стен устанавливалась минимально необходимая при повышенном расходе тепла.
Все строительные нормы и правила по строительной теплотехнике были составлены именно по такому принципу.
Однако времена меняются, в экономике строительства все большее место стало отводиться мерам по снижению эксплуатационных расходов на отопление, так как стоимость теплоносителя за последнее время резко увеличилась.
Учитывая это, Минстрой России своим постановлением от 11 августа 1995 г. 18-81 принял и ввел в действие изменения № 3 к СНиП П-3-79 «Строительная теплотехника». Этим же постановлением установлено, что начиная с 1 июля 1996 г. строительство, модернизация и капитальный ремонт зданий должны осуществляться в соответствии с повышенными требованиями к теплозащите ограждающих конструкций (стен) зданий, принятыми в изменениях № 3 к СНиП «Строительная теплотехника».
Ниже приведена сравнительная табл. 7.2. изменения толщины стены (в см) согласно новым нормам.
Исходя из приведенного сравнения видно, что толщина стены по новым нормам увеличивается в 3,3 раза для кирпичной кладки и в 2,8 раза для стены из керамзитобетона.
Конечно, никто толщину стены в 2,12 м вам не будет предлагать, просто это сравнение показывает, что от однослойных стен надо переходить к многослойным с использованием эффективных утеплителей.
Тип ограждающих конструкций | Толщина стены согласно СНиП 11-3-79 | Толщина стены согласно изменению № 3 СНиП 11-3-79 |
| Стена из керамического пустоте лого кирпича сплошной кладки Стена из керамзитобетона ( объёмный вес у = 900 кгс/м3) | 64 35 | 212 99 |
Новый подход к решению конструкции стен в соответствии с изменениями, внесенными в СНиП

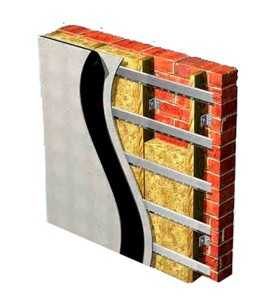

В качестве утеплителя для многослойных конструкций стен используются, как правило, эффективные утеплители с небольшим объёмным весом и очень низким коэффициентом теплопроводности, такие, например, как минераловатные плиты с объёмным весом у = 20 кгс/м3 и коэффициентом теплопроводности X = 0,035 W/мК, пенополистирол листовой с объёмным весом у = 25 кгс/м3 и коэффициентом теплопроводности X = 0,039 W/мК, ЛИСТОВОЙ вспененный полиэтилен с объёмным весом у = 20 кгс/м3 и коэффициентом теплопроводности X = 0,032 W/мК и т.д.
Практика показала, что, несмотря на кажущуюся дороговизну эффективных утеплителей, их применение в кладке стен уменьшает суммарную стоимость строительных работ без ухудшения теплотехнических характеристик стен. И чем эффективнее по своим характеристикам используется утеплитель, тем дешевле в конечном итоге получается строительство, так как применение такого утеплите ля позволяет уменьшить толщину стен.
Конструкция и толщина стен определяются теплотехническим расчетом и напрямую зависят от расчетной зим ней температуры наружного воздуха того климатцческого района, где выполняется строительство.
Приведем климатические данные по некоторым пунктам России для теплотехнического расчета стен (средняя темпера тура наружного воздуха в отопительный период):
| Астрахань | -2° С | Кемерово | -8,6° С | Ростов—на—Дону | -1,4° С |
| Барнаул | -8,1° С | Киров | -5,9° С | Самара | -5,8° С |
| Братск | -12,4° С | Краснодар | + 1,3°С | С.-Петербург | -2,0° С |
Владивосток | -4,7″ С | Красноярск | -7,5° С | Смоленск | -2,6° С |
| Волгоград | -3,6° С | Москва | -3,7° С | Сочи | +6,2° С |
| Воронеж | -3,7° С | Мурманск | -3,2° С | Томск | -8,7° С |
| Ейск | -о,гс | Н. Новгород | -4,9° С | Уфа | -6,2° С |
| Екатеринбург -6,5″ С | Новороссийск | +4,1° С | Чита | -11,7° С | |
| Грозный | +0,3° С | Новосибирск | -8,9° С | Якутск | -23,7° С |
| Иркутск | -8,8° С | Оренбург | -6,8° С | ||
| Казань | -5,9° С | Петрозаводск | -2,9° С | ||
Температура внутреннего воздуха некоторых помещений (согласно строительным нормам) принимается:
• жилая комната, рабочий кабинет + 70° С
• жилая комната, угловая (две наружные стены) + 20° С
• ванная, душевая, объединенный санузел + 25° С
• детская комната + 20° С
• домашняя прачечная + 15° С
• тренажерная (домашний спортзал) + 15° С
• раздевалка спортзала закрытый + 18° С
• бассейн для плавания: + 25° С
раздевалка
зал для плавания
• гараж (помещение для хранения автомашины) + 5° С
• помещения бани: раздевалка + 25° С
для мытья и парения Относительная влажность внутреннего воздуха некото рых помещений (согласно строительным нормам):
• помещения жилых домов (кроме ванных и душевых) 55%
• ванные и душевые 70—75% 1 • кухня 60%
• помещения бани:
раздевалка 64%
для мытья и парения
• помещения домашней прачечной 60—70%
Как уже говорилось, изменения в СНиП «Строительная теплотехника» внесены для того, чтобы при определении теплозащиты ограждающих конструкций строящихся и реконструируемых зданий учитывался фактор энергосбережения. И это в первую очередь относится к жилым домам и коттеджам, рассматриваемым в настоящей книге, так как они отапливаются, как правило, печами или от собственной котельной. Поэтому вопрос сокращения расходов на отопление при постоянном повышении цен на топливо становится очень важным.
Источник: Баринов В. В. Коттеджи. Бани. Гаражи: Строительство от А до Я: Практическое руководство.— М.: РИПОЛ классик, 2004
