Почему шумит батарея
07 марта 2013г.
Написать эту статью побудило, по банальной казалось на первый взгляд причине. Последнее время часто пишут о том, что шумят батареи отопления в квартире.
Мы попробовали разобраться лишь в нескольких случаях, так как все они уникальны и, как правило, требуют подробного разбирательства.
Почему шумят батареи отопления

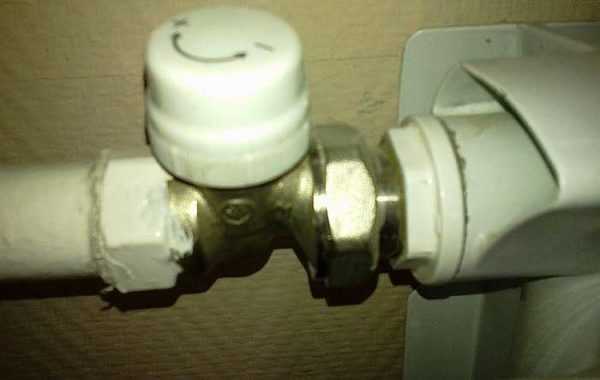

термоклапан
устройство клапана RTD-N

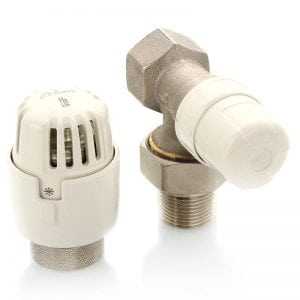

При замене приборов отопления стали применять радиаторный терморегулятор, который состоит из двух частей, одна из которых это термоклапан.
Клапаны радиаторных терморегуляторов бывают двух типов:
- RTD-N (для двухтрубных насосных систем отопления)
- RTD-G (для однотрубных насосных и двухтрубных гравитационных систем)
Клапан RTD-N повышенного гидравлического сопротивления с монтажной настройкой бывают прямые и угловые. Устройство регулировки представляет собой дросселирующий цилиндр,связанный с поворотной коронкой.
регулирующая коронка

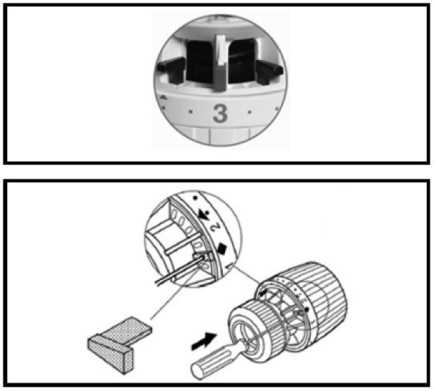

Разные положения коронки и цилиндра соответствуют значениям пропускной способности теплоносителя через клапан терморегулятора.
На коронке нанесены цифры положений настоечного элемента и выставлены против сверления
на корпусе клапана.Настройка производится без какого-либо инструмента.
В случае засорения клапана настройки достаточно повернуть настроечную коронку до положения N- и клапан промоется водой.
регулировка проходного сечения
Клапан RTD-G пониженного гидравлического сопротивления без устройства для ограничения пропускной способности, производится без регулировки сечения.
Конвекторы отопления и стальные панельные радиаторы комплектуются клапанами терморегуляторов как для двухтрубной, так и для однотрубной системы отопления. Остальные приборы отопления с этими терморегуляторами работают только с двухтрубной системой.
Поэтому делаем вывод, если у вас до замены радиатора не было шума а после установки термо клапана появился, значит:
- Смотрим маркировку термо клапана.
- Направление движения теплоносителя.
- Регулировку проходного сечения в клапане.
- Термо клапан должен стоять строго на подаче теплоносителя.
Но по опыту работ наши наблюдения показали, что при однотрубной горизонтальной разводке требуется устанавливать,радиаторные терморегуляторы с проходными регулирующими клапанами пониженного гидравлического сопротивления.
Шум батарей с насосной циркуляцией
Еще шум в приборах отопления может происходить из за неправильной подборки насоса отопления,что приводит к сильному гидравлическому сопротивлению в системе отопления.
Чтобы обеспечить бесшумную работу водяной системы отопления с насосной циркуляцией, скорость движения теплоносителя не должна превышать: в трубопроводах, прокладываемых в основных помещениях жилых зданий, при условных проходах труб 10, 15 и 20 мм и более соответственно 1,5; 1,2 и 1 м/с; в трубопроводах, прокладываемых в вспомогательных помещениях жилых зданий — 1,5 м/с; в трубопроводах, прокладываемых в вспомогательных зданиях — 2 м/с.
И в заключении хотелось отметить что правильный подбор оборудования дает хорошие результаты!
master-vodoved.ru
Как снять терморегулятор с батареи – пошаговая инструкция
В некоторых случаях возникает необходимость демонтажа терморегулятора с радиатора отопления. Для чего? Если стояк, проходящий через вашу квартиру, нагревается нормально, а вот батареи остаются совсем холодными, то для начала вы должны постараться выпустить воздух (возможно, именно из-за воздушной пробки и возникла эта проблема).
Читайте: инструкция о том, как спустить воздух.
Если же спускание воздуха не помогло, ничего не остается, кроме как снять терморегулятор с батареи: высока вероятность того, что проблема именно в нем.
Дело в том, что если термостат имеет электронную головку, то она раз в неделю проводит «декальцирование». Но термостаты с обычной головой такую процедуру выполнить не могут, и, с результатом загрязненности используемой в качестве теплоносителя воды, клапан постепенно «зарастает» накипью и осадками. Со временем он просто перестает нормально открываться.
Особенности снятия

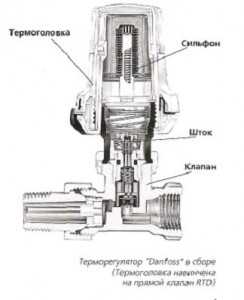

Показано строение терморегулятора
Регулятор температуры состоит из двух частей: клапана и термостатического элемента.
Снятие самого термостатического элемента никаких проблем не представляет: это легко сделать рукой, а если он зажат несколько сильнее, то придется воспользоваться плоскогубцами.

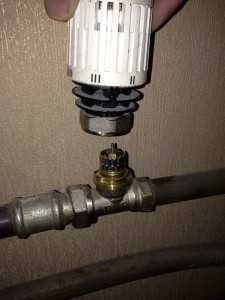

После снятия головки у вас будет виден шток. Его следует несколько раз подвигать туда-сюда, после чего оставить в отжатом состоянии на некоторое время.
В большинстве случаев батарея начнет нормально прогреваться. После того, как она нагреется, можно установить головку регулятора на место.
Если и это не помогло, необходимо снимать и менять сам клапан термостата.
С клапаном термостата дело обстоит сложнее
На большинстве форумов, посвященной этой теме, на вопрос «как снять терморегулятор с батареи» дается рекомендация обратиться к сантехникам. Если по какой-то причине вы не можете это сделать, то вам придется отключать радиатор от системы.
Как перекрыть батарею отопления с терморегулятором? Это можно сделать в том случае, если имеется дополнительный запорный кран. Однако в большинстве многоквартирных домов его попросту не ставят. Если запорного крана нет – вам придется сливать систему отопления.
Надеемся, что статья была вам полезна. Поделитесь ею в социальных сетях со своими друзьями, пожалуйста.
Хорошего вам дня!
kvarremontnik.ru
Как установить терморегулятор на батарею
Современные достижения в области рационального использования тепловой энергии позволяют сделать температуру внутри помещения комфортной и при этом экономят семейный бюджет. Одним из таких приспособлений является терморегулятор, который устанавливают на радиатор отопления. В этой статье мы расскажем, как установить терморегулятор на батарею.
Что такое терморегулятор
Само название – терморегулятор – говорит о том, что это прибор для регулирования температуры. Он механический и работает не от электричества или другого топлива, а благодаря физическим законам.
За счет расширения при нагреве и сжатия при остывании происходит движение штока, который соединен с перекрывающим элементом. А расширяется или сжимается рабочая среда (жидкость или газ), заключенная в определенную емкость, и двигает шток. Благодаря специальной конструкции происходит взаимодействие всех частей терморегулятора, в результате чего количество теплоносителя, поступающего в батарею, то увеличивается, то уменьшается в зависимости от температуры воздуха в комнате. Таким образом и происходит регулирование подачи теплоносителя и нагрева батареи.
Как и где монтируют прибор
Поскольку работа терморегулятора зависит от температурных колебаний, то разумнее всего устанавливать такой девайс рядом с батареей отопления. Его вкручивают непосредственно в ниппель радиатора или совсем рядом. Если система отопления двухтрубная, то просто снимается вентиль на подаче и вместо него монтируют терморегулятор. В случае однотрубной системы отопления прибор устанавливают также на подаче, но при этом необходимо связать подачу и обратку перемычкой (байпасом), установить вентиля на байпасе и выходе из батареи. Существуют терморегуляторы, предназначенные для конкретной системы отопления: двухтрубной или однотрубной.
От того, как установить терморегулятор на батарею, зависит эффективность его работы. Поэтому рассмотрим подробно порядок его монтажа на примере двухтрубной системы отопления:
- Перекрываем подачу теплоносителя и сливаем его из системы.
- Разрезаем участок трубы перед батареей. Если есть вентиль, то снимаем его.
- В зависимости от материала трубы или нарезаем резьбы (металл), или паяем муфту с наружной резьбой (металлопластик).

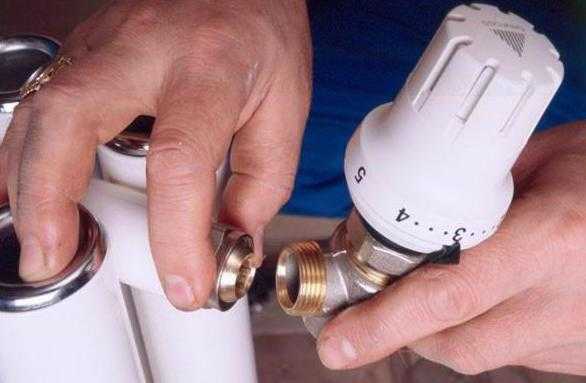

- Вкручиваем прибор в ниппель радиатора. Для удобства все соединения терморегулятора с трубами лучше делать с накидными гайками. Это позволяет в случае поломки прибора снимать его без разрезания труб отопления.
- Соединяем терморегулятор с системой отопления.

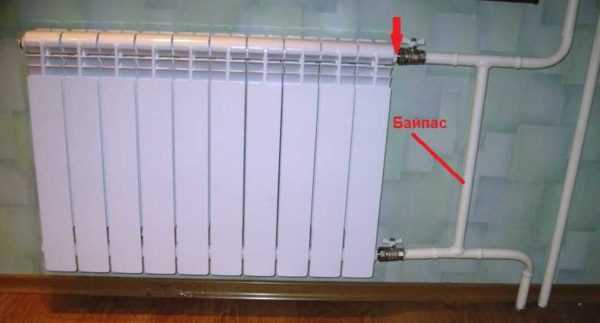

- Если на выходе из батареи нет вентиля, то для удобства ее обслуживания монтируем его в нижнюю пробку радиатора.

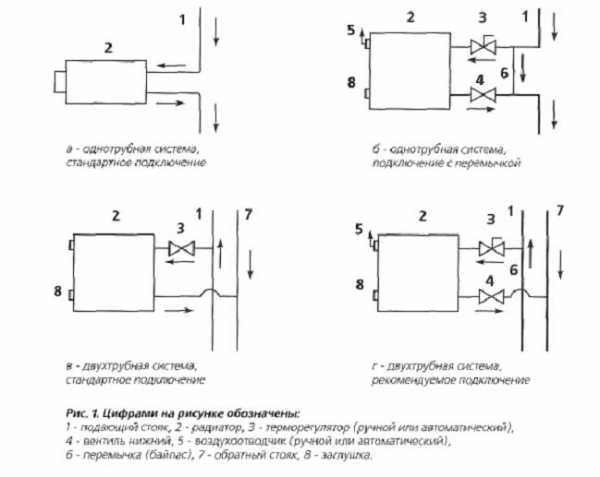

Порядок монтажа терморегулятора в однотрубную систему отопления тот же, за исключением необходимости устройства байпасной линии.
Настройка прибора
Просто установить терморегулятор на радиатор отопления недостаточно для того, чтобы он начал экономить ваши деньги и создавать комфортную температуру. Необходимо знать, как правильно его настроить, чтобы получить максимум эффекта. Следует выполнить несколько несложных манипуляций:
- Закрыть в комнате все окна, двери. Максимально устранить все утечки тепла – заткнуть щели.
- Открутить головку терморегулятора на всю, т.е. полностью. Это позволит узнать максимальную теплоотдачу батареи.
- Установить термометр в шести-восьми метрах от радиатора отопления или в середине комнаты. Высота установки термометра равна половине высоты комнаты.
- Когда по показаниям термометра в комнате потеплеет на 5—7°C, терморегулятор полностью закрывают.
- Дождавшись, когда термометр покажет желаемую температуру воздуха в комнате, начинаем потихоньку открывать терморегулятор. Длится это до возникновения шума воды в регуляторе. Это значит, что терморегулятор настроен.
- Если на терморегуляторе нет специальной шкалы, то нужное положение можно зафиксировать, нарисовав маркером черточку. Теперь всегда можно без усилий отрегулировать терморегулятор, если сбилась настройка. Большинство же современных моделей оборудовано специальной шкалой для настройки температуры.
Выгоднее всего ставить сберегающие устройства на каждую батарею и в частных домах, поскольку система обогрева по протяженности небольшая, засорена по минимуму. Регулировка такого отопления даст максимальный эффект, да и переделать его в случае необходимости легче. Такие вмешательства не принесут нарушения теплового баланса и работы всей системы. В многоэтажных домах, особенно построенных несколько десятилетий назад, переделки чреваты тем, что проблемы с отоплением будут у соседей. К тому же высокая степень засорения стояков и радиаторов не даст ожидаемого эффекта от работы терморегулятора. Даже если в квартире все поменять, в остальной части дома ведь все останется по-прежнему.
Несмотря на кажущуюся простоту действий, для монтажа терморегуляторов лучше все-таки пригласить мастера. Ни одна инструкция, даже очень подробная, не заменит опыта и навыков специалиста.
Видео
Посмотрите анимационный ролик, в котором наглядно показан принцип работы радиаторного термостата:
В этом видео рассказывается об установке электронных термостатов Living Eco:
Как регулировать терморегулятор на батарее
Терморегулятор на батарею: принцип работы, настройка, установка
January 17, 2016
Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.
В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.
Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.
В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.
Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.
Механический терморегулятор
Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.
Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет — только в этом случае данный прибор будет функционировать максимально эффективно.

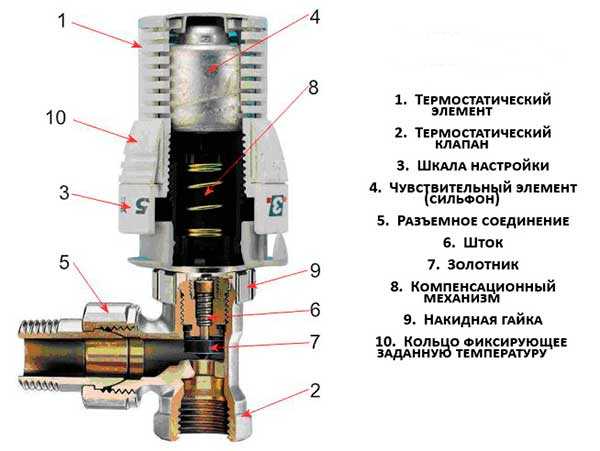

Составные элементы
Механический терморегулятор на батарею состоит из следующих элементов:
- Компенсационный механизм.
- Шток.
- Разъемное соединение.
- Золотник.
- Чувствительный элемент.
- Термостатический элемент.
- Клапан термостатический.
- Шкала настройки.
- Накидная гайка.
- Кольцо, которое фиксирует заданный температурный режим.
Факторы воздействия
На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:
- Наружная температура.
- Проветривание или сквозняк.
- Солнечный свет.
- Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).
Как работает терморегулятор на батарее
При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.
Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.
Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.
Электронные терморегуляторы

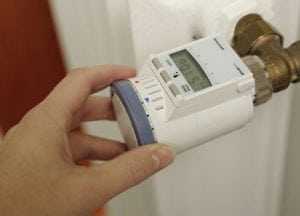

Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.
В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.
Принцип работы
Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.
Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:
- С закрытой логикой.
- С открытой логикой.
Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.
Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.
В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.
Установка терморегулятора на батарею
В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

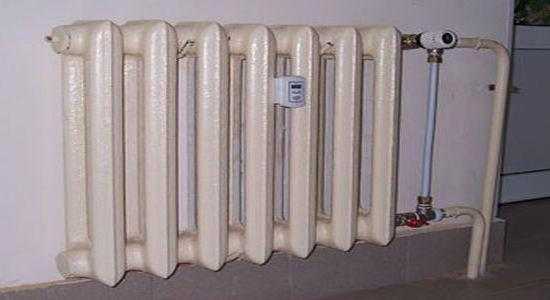

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.
Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.
Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:
- Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
- Отсоединяется отрезанный трубопровод и запорное устройство.
- Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
- В пробки радиатора заворачиваются хвостовики.
- На выбранное место устанавливается трубная обвязка.
- Обвязка соединяется с горизонтальными трубопроводами.
Настройка термореле с регулировкой температуры производится следующим образом:
- В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
- В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
- Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
- Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
- После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
- Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.
Терморегуляторы на электрических радиаторах
В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.
Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.
Как выбрать терморегулятор для радиаторов отопления
В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.
Принцип работы термостатического клапана
Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.
За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.
Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

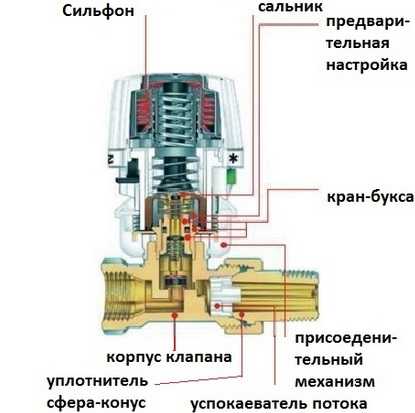

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:
Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:
Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.
Рекомендации по выбору
В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).
Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

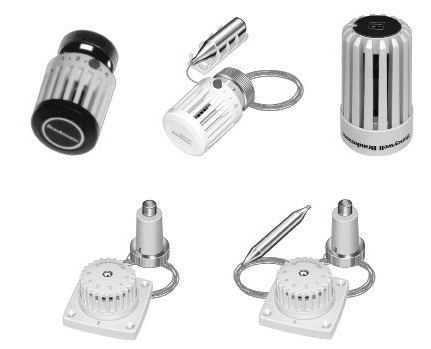

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:
- С внутренним термоэлементом (как на схеме, представленной выше).

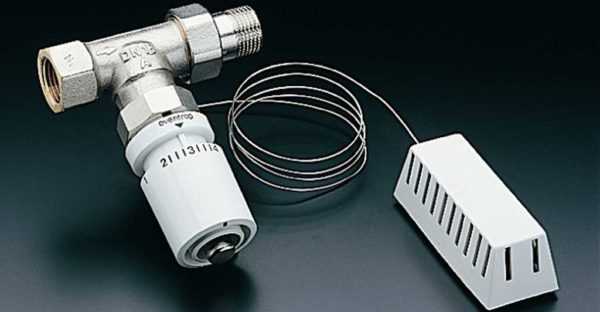

- С выносным температурным датчиком.
- С внешним регулятором.
- Электронные (программируемые).
- Антивандальные.
Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:
Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.
Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:
Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:
- радиаторы отопления с регулятором температуры находятся за плотными шторами;
- в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
- батарея стоит под широким подоконником;
- внутренний термоэлемент попадает в зону сквозняка.
В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

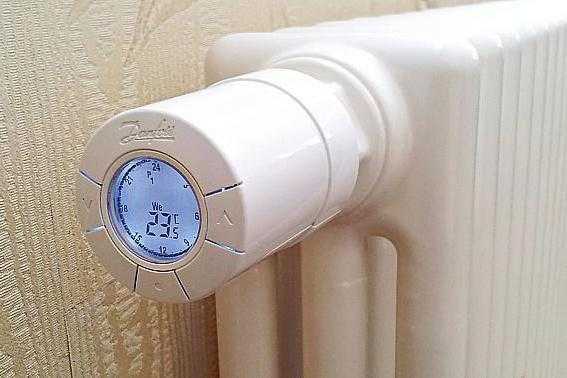

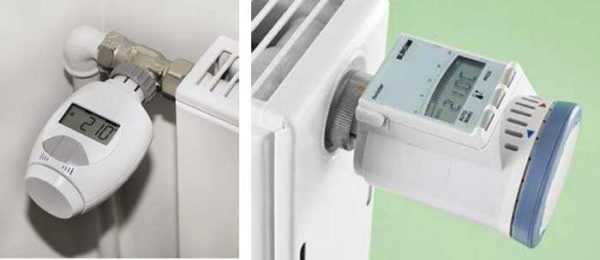

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.
Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

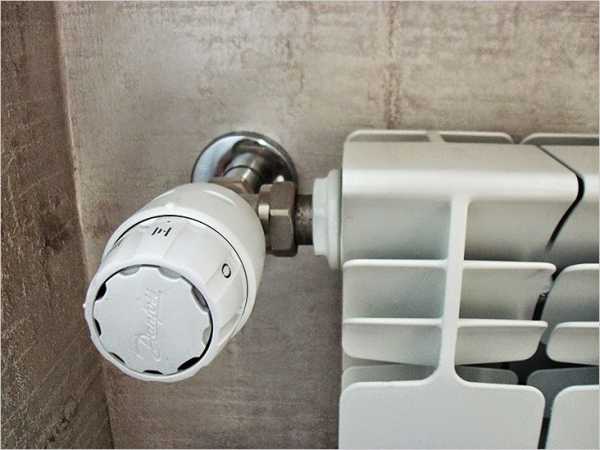

Как установить терморегулятор на батарею
Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.
Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.
Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.
После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.
Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.
Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:
Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.
Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:
Заключение
Терморегулятор на батареи отопления

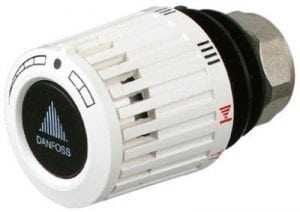

Термостатические головки
Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

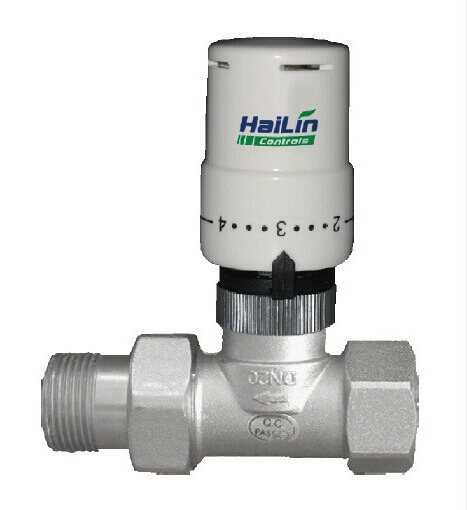

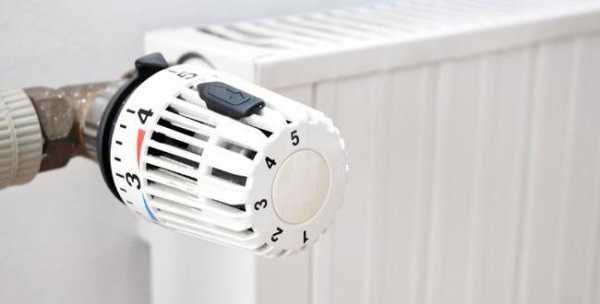

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.
Ручная термоголовка — самый простой и надежный вариант
Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.
Механические

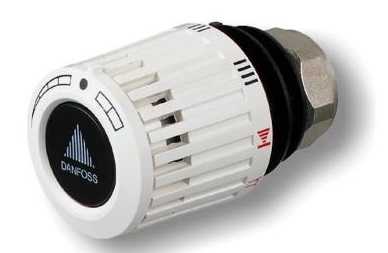

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

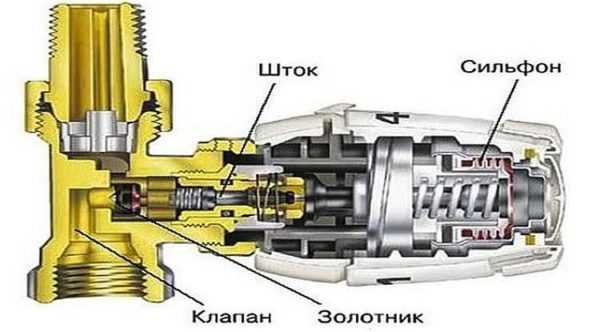

Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.
Газовый или жидкостный
При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.
С выносным датчиком
Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.
С выносным датчиком
Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.
Электронные
По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.
Электронные терморегуляторы на батареи отличаются большими размерами
Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.
Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.
Как правильно установить
Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?
По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.
Схемы установки теплорегуляторов для радиаторов
Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.
Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой
Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.
Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.
Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором
В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).
Как отрегулировать (перенастроить)
Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.
- Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
- Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.
Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.
Источники: http://fb.ru/article/224805/termoregulyator-na-batareyu-printsip-rabotyi-nastroyka-ustanovka, http://cotlix.com/termoregulyator-dlya-radiatorov, http://stroychik.ru/otoplenie/termoregulyator-dlya-radiatora
msklimat.ru
Как правильно установить терморегулятор на батарею
Как выбрать терморегулятор для радиаторов отопления
В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.
Принцип работы термостатического клапана
Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.
За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.
Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.
Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:
Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:
Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.
Рекомендации по выбору
В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).
Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.
Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:
- С внутренним термоэлементом (как на схеме, представленной выше).
- С выносным температурным датчиком.
- С внешним регулятором.
- Электронные (программируемые).
- Антивандальные.
Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:
Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.
Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:
Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:
- радиаторы отопления с регулятором температуры находятся за плотными шторами;
- в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
- батарея стоит под широким подоконником;
- внутренний термоэлемент попадает в зону сквозняка.
В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:
Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.
Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.
Как установить терморегулятор на батарею
Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.
Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.
Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.
После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.
Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.
Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:
Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.
Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:
Заключение
Какой регулятор тепла можно поставить на батарею
Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать только тогда, когда батареи очень сильно нагреваются. Если же их максимальный нагрев создает оптимальную температуру, то терморегулятор, как таковой, не принесет никакой пользы.
Регуляторы температуры следует устанавливать на такие батареи:
Что касается чугунных изделий. то в этом случае регулятор является полностью бесполезным. Это потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.
Конструкция любого терморегулятора состоит из двух основных элементов:
- Термоклапана (термостатического вентиля).
- Термоэлемента.
Во многом термоклапан является обычным клапаном или вентилем. То есть он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что в свою очередь приводит к изменению количества поступающего теплоносителя.
В обычном вентиле конусом двигает рука человека. В термостатическом это делает специальный механизм. Им является термоголовка. Она также известна как термостатический элемент.
- основания;
- крышки, которая же и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
- цилиндра;
- теплового агента;
- шпинделя. Его часто дополняют сильной пружиной.
Главным элементом является цилиндр. Его еще называют «сильфоном».
Цилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. При этом газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Однако из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.
Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.
Принцип работы
Работает терморегулятор так:
- Меняется температура воздуха в помещении. Например, она растет. Это приводит к увеличению объема цилиндра. В результате сильфон растягивается.
- Увеличенный сильфон давит на размещенный под ним шпиндель.
- Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
- Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
- Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
- Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.
Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Конечно, этот показатель может быть и хуже. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность является высокой.
Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Это понятно, ведь ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.
Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:
- Закрытия шторой.
- Сквозняков.
- Попадания прямых солнечных лучей.
- Дополнительных источников тепла.
Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:
- Тип термоголовки.
- Вид теплового агента.
Согласно первому критерию бывает:
- Ручной терморегулятор для батарей отопления.
- Механический.
- Электронный.
Первый вид представляет собой обычный вентиль с простой крышкой, которую
нужно крутить вправо-влево своими руками. Ее вращение приводит к поднятию/опусканию золотника в кране. Понятно, что такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль. а когда становится холодно, опять нужно подходить к терморегулятору и менять положение его крышки. Радует только то, что, когда такие манипуляции надоедают, можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.
Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Строение механической головки описано выше. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть отметки «больше-меньше» или цифры от 1 до 5-7.
Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.
Электронные терморегуляторы на батареи являются самыми совершенными, ведь имеют очень много полезных опций. Также они отличаются наибольшими размерами. Это обусловлено тем, что электронный блок управления, а также сервопривод требуют электрической энергии. Во многих моделях ее источником выступают батарейки или съемные аккумуляторы. А находятся они, конечно, в корпусе.
Главная особенность электронных терморегуляторов для радиаторов заключается в возможности работать в нескольких режимах и самостоятельно изменять их. То есть на ночь, на выходные или на время отсутствия людей в квартире можно выставить сниженную температуру. Далее можно настроить термоголовку так, чтобы за несколько часов до появления жителей в квартире или доме произошла смена режима, и помещение прогрелось до нужной температуры.
Типы теплового агента
Наиболее часто в его роли используют жидкость и газ. Из-за этого выделяют такие виды термоголовок:
Более дешевыми и простыми являются регуляторы первого вида. По этой причине они представлены очень большим количеством моделей. Однако они управляют батареей более медленно.
Газовый регулятор для батареи отопления имеет меньшую инерционность, благодаря чему способен достаточно быстро среагировать на изменение температуры в помещении.
На практике разница между реакцией двух типов является весьма малой. Поэтому при выборе лучше сосредоточить внимание на качестве исполнения. Оно же зависит от производителя.
Практически все виды терморегуляторов способны устанавливать температуру, диапазон которой составляет +6…+28 °С. Конечно, есть варианты, рассчитанные на установку других уровней температуры. Однако с ростом диапазона температур поднимается цена.
Особенности термоклапана
Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.
Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.
Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.
Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:
- Перекрывают стояк и спускают воду.
- У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
- Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
- Откручивают от термовентиля штуцер с американкой.
- Штуцер фиксируют в радиаторе, а основание крана на трубе.
- Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
- Фиксируют электронную или механическую термоголовку.
Особенности установки являются такими:
- термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
- электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
- большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
- если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.
Похожие статьи:
Счетчик тепла на батарею Какой обогреватель можно приобрести для дома Регулятор температуры для твердотопливного котла Регулировка тепла в батареях отопления
Как установить терморегулятор на батарею?
Установка терморегулятора на радиатор позволяет контролировать поступление теплоносителя в отопительное устройство. Таким образом, обеспечиваются комфортные температурные условия для жильцов, а также защищенность от аварийных случаев, когда необходимо отключение участков трубы от отопительной системы.
Выбор запорно-регулирующей арматуры
Для описанных выше функций используется один их трех видов регулирующей арматуры:
- конусный вентиль;
- шаровой кран;
- автоматический регулятор.
Шаровые краны плохо справляются с регулировкой температурного режима, так как они работают в двух позициях: открыты или перекрыты. Если установить краник в промежуточное положение, утратится его герметичность, поскольку теплоноситель будет разрушать шаровой элемент.
Конусный вентиль является более эффективным способом контроля температурного режима. Он может находиться в полуоткрытом положении. При этом нельзя забывать о необходимости возврата его на стартовую позицию. Такой способ регулирование температуры неудобный и трудозатратный.
Оптимальным вариантом контроля температурного режима является использование автоматических термостатов, монтируемых рядом с батареями. Другое название этих устройств — терморегуляторы.
Принцип работы регулятора
Терморегулятор является герметичной камерой (так называемый сильфон), который заполнен рабочей средой. Когда температура повышается, происходит расширение теплоносителя, и сильфон распрямляется. Затем запорный клапан перекрывает движение теплоносителя в батарею, снижая, таким образом, температуру в помещении. Если снижается температура, наступает обратный эффект: сжатие термоголовки, которая отворяет клапан, в результате чего поступление теплоносителя в батарею растет.
Конструкция термостата
Терморегуляторы могут предназначаться для работы в однотрубных или двухтрубных системах.
Термостат включает в себя термическую головку и особый клапан. Данные механизмы работают не потребляя энергию и поддерживая между собой связь.
Термоголовка имеет привод, регулятор и жидкостный компонент, который можно сменить на газовый, либо упругий.
- термический клапан;
- термический элемент;
- чувствительный элемент;
- золотниковый клапан;
- разъем;
- передающий шток;
- накидная гайка;
- компенсаторный механизм;
- кольцо фиксатора;
- шкала.
Преимущества термостатов
В продаже имеются термостаты двух видов: жидкостные и газовые. Все они должны быть сертифицированы. Средний период службы таких устройств составляет примерно 20 лет.
- продуманный дизайн, удачно вписывающийся в любой интерьер;
- комфортное управление температурным режимом;
- простота в монтаже;
- возможность эксплуатации на протяжении всего периода службы без проведения профилактики и техобслуживания;
- после установки термостата на батарею нет нужды открывать окна, чтобы понизить слишком высокую температуру в помещении;
- термостаты работают при выбранной пользователем температуре — от 5 до 27 градусов;
- устройства позволяют равномерно распределять носитель тепла по системе отопления;
- терморегуляторы позволяют избежать чрезмерного прогревания воздуха, если помещение обогревается солнечными лучами или электроприборами;
- термостат позволяет экономить до четверти расхода топлива;
- установка устройства позволяет улучшить микроклимат в доме;
- использование термостатов оптимально в частных домах, где они обычно окупаются на протяжении одного года.
Жидкостные или газонаполненные терморегуляторы?
Газонаполненные или жидкостные термостаты активнее откликаются на колебания температуры в помещении. Жидкостные термостаты точнее отзываются на изменения внутреннего давления в гофрированном цилиндре и эффективнее направляют его на исполнительную часть механизма.
Конструкции терморегуляторов, наполняемых газом, характеризуются рядов существенных плюсов:
- Газовая конденсация осуществляется в самой холодной секции устройства, которая находится дальше всего от корпуса клапана. В результате этого реакция наступает быстро, поскольку процесс не зависит от водной температуры.
- Термостат данного вида быстро реагирует на температурную динамику в здании, что обеспечивает эффективное поступление тепла.
Место для установки термостата
На функционирование регулятора влияют такие обстоятельства:
- наличие прямых солнечных лучей;
- циркуляция воздуха в комнате;
- температурный режим вне здания;
- посторонние источники холода или тепла в комнате.
В частных строения термостаты, прежде всего, устанавливаются на верхних этажах, поскольку разогретый воздух идет к верху и температурная разница на верхних и нижних уровнях дома сильно разнится. Регуляторы нужно ставить по горизонтали труб, неподалеку от точки ввода в обогревательный прибор.

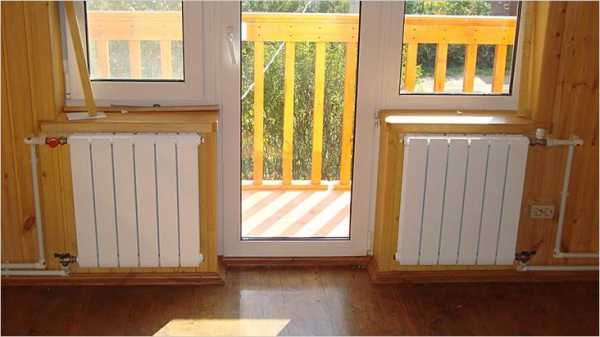

В частном доме рациональнее всего ставить панельные батареи малой емкости и оснащать их термостатами, быстро откликающимися на манипуляции термостатическими клапанами. Однако при этом нужно избегать радиаторов, прикрытых занавесками, декоративными покрытиями или решетками, а также другими предметами. В противном случае будет нарушена возможность правильной оценки температурного режима в помещении. Эту рекомендацию можно обойти, если установить дистанционный датчик, находящийся от клапана на расстоянии 2-7 метров, что позволит контролировать температуру возле местонахождения контролирующего устройства.
Панельный радиатор с термостатом
Обратите внимание! В многоквартирных домах монтаж терморегулятора нужно начинать там, где колебания температур особенно ощутимы: кухня, главная комната, помещения, подверженные прямым солнечным лучам.
Установка термостата
Перед установкой терморегулятора отключаем подающий стояк. Сливаем воду из отопительной системы.
Установочные работы производятся так:
- отрезаем горизонтальные подводки на определенном расстоянии от батареи;
- снимаем с батареи отрезанную трубу и краник;
- открепляем хвостовики и гайки от клапана термостата и запорного крана;
- заворачиваем их в пробки радиатора;
- проводим сборку трубной обвязки и ставим все на запланированное место;
- соединяем обвязку с находящимися по горизонтали трубами подводки, которые присоединены к стояку.
Если речь идет об однотрубной системе, при подключении термостата понадобится замена схемы подключения батареи. Для этого нужно установить перемычку для стыковки обратной и прямой подводки устройства. Такая перемычка, именуемая байпасом, дает возможность передвижения теплоносителю, если понадобится перекрыть отопление терморегулятором. Для осуществления схемы нужно снять прибор, не забыв перекрыть вентили.
Контролировать поступление теплоносителя в батарею в двухтрубной схеме можно, если применить термостат радиатора, поставленный на верхней подводке.
Настройка терморегулятора
Для правильной настройке регулятора температуры нужно понизить до минимально возможных потери тепла в помещении. Термометр должен располагаться там, где будет постоянная температура. После этого прокручиваем головку термального регулятора влево до конца, открывая клапан, в результате чего достигается максимальная отдача тепла. Как только температура увеличится на 5-6 градусов, клапан перекрывается прокручиванием головки в обратную сторону. После достижения нужно уровня температуры, начинаем осторожно открывать клапан. Настройка заканчивается, когда станет слышен шум воды в регуляторе и станет ощутим быстрый нагрев клапана.
Установку терморегуляторов на радиаторы отопления лучше всего поручить профессионалам, которые проведут подключение согласно инструкции производителя. Правильно установленное оборудования позволит создать оптимальный температурный режим в помещении и обеспечит рациональный расход тепловой энергии, что благоприятно отразится на финансовых расходах семьи.
Источники: http://cotlix.com/termoregulyator-dlya-radiatorov, http://poluchi-teplo.ru/radiatoryi/aks-rad/regulyator-tepla-na-batareyu.html, http://klivent.biz/otopleniye/ustanovka-termoregulyatora-na-batareyu.html
teplosten24.ru
как установить и принцип работы
Вопрос, как установить терморегулятор на батарею, интересует и людей, проживающих в многоквартирных домах, и владельцев частного жилья с автономной системой отопления. Терморегулирующее устройство позволяет поддерживать в помещениях комфортную температуру, а во втором случае – еще и экономить затраты на энергоноситель.
Терморегулятор имеет смысл ставить на батареи любого типа за исключением чугунных – они отличаются высокой тепловой инерцией, из-за чего регулировка становится неэффективной.
Терморегулятор для батареи отопленияОсобенности регулировки
Нагрев радиатора происходит за счет циркуляции жидкости, нагретой отопительным котлом. Теплоноситель отдает значительную часть тепловой энергии прибору отопления, который обеспечивает прогрев воздуха в помещении.
Чем меньше горячей жидкости пройдет через батарею в единицу времени, тем слабее она нагреется. Принцип количественной регулировки и лежит в основе функционирования терморегулятора. До изобретения термостатического клапана для этих целей использовался сантехнический вентиль.
Обратите внимание! Шаровой кран рассчитан на работу только в двух положениях – полностью открытом и полностью закрытом. При использовании шарового крана в качестве вентиля для регулировки потока теплоносителя, он быстро выйдет из строя.
Принцип работы современного термостатического клапана тот же, что и у вентиля – специальное устройство в корпусе ограничивает или полностью перекрывает поток теплоносителя. Основная разница заключается в принципах управления – в случае использования сантехнического вентиля температуру батарей приходится регулировать поворотом ручки, то терморегулятор для радиатора отопления работает без вмешательства человека, достаточно его правильно установить и настроить.
Конструкция терморегулятора
Терморегулятор представляет собой клапан, оснащенный термоголовкой, которая управляет его работой.
Клапаны различаются по конструкции корпуса, в зависимости от особенностей места установки используется клапан:
- стандартный прямой;
- угловой горизонтальный;
- угловой вертикальный;
- угловой, у которого головка и патрубки расположены по трем перпендикулярным осям (левый и правый вариант).
Обратите внимание! Клапаны для однотрубной системы отопления (маркировка литерой G) отличаются повышенной пропускной способностью, из-за чего их корпус имеет больший объем. Они также подходят для двухтрубных систем с естественной циркуляцией. Если система оборудована насосом для принудительной циркуляции теплоносителя, требуются клапаны, маркированные литерами N или D, они рассчитаны на высокое давление.
В корпусе из сплава, устойчивого к коррозии, имеется седло клапанной части, которое может быть полностью перекрыто тарельчатым клапаном при его полном опускании. При изменении высоты расположения тарелки изменяется количество жидкости, проходящей через клапан за единицу времени.
Устройство регулятора температурыТарелка закреплена на штоке, который приводится в действие штифтом-толкателем, его верхняя часть выступает из корпуса клапана. В стандартном исполнении штифт прикрыт колпачком. Его снимают и устанавливают выбранный механизм управления клапаном.
Важно! Рекомендуется ставить клапаны из латуни, нержавеющей стали, бронзы. Силумин хрупок и ненадежен. При выборе изделия также обратите внимание на монтажные размеры патрубков – они должны соответствовать параметрам трубопровода.
Выбор управляющего механизма
Терморегулятор для батарей отопления требуется оснастить подходящим механизмом управления:
- запорная рукоятка;
- термоголовка сильфонного типа;
- головка с сервоприводом;
- электронная термоголовка.
Запорная рукоятка
Она превращает терморегулятор в обычный вентиль. Рукоятка обычно используется при необходимости надежно перекрыть клапан для проведения ремонтных работ или для замены прибора отопления. Ее можно рассматривать как съемный вспомогательный атрибут.
Термоголовка с сильфоном
Взглянув на разобранный термостат, можно увидеть сильфон – эластичную емкость, заполненную жидкостью или газом с высокой термочувствительностью. Если температура воздуха в районе термоголовки повышается, сильфон расширяется и нажимает на штифт-толкатель, благодаря чему тарельчатый клапан перемещается вниз. При охлаждении сильфона идет обратный процесс. Установленный на радиаторе терморегулятор такого типа энергонезависим, его достаточно один раз настроить, и уровень нагрева батареи будет поддерживаться автоматически с достаточно высокой точностью.
Головка с сервоприводом
Шток клапана перемещает вверх или вниз миниатюрный электрический двигатель, который получает соответствующие сигналы от электронного блока управления. Такая система позволяет обеспечивать очень точную регулировку нагрева теплоносителя. Установка требует прокладки кабеля для электропитания двигателя и передачи сигналов управления. Устройство подходит для использования в составе комплекса «умный дом».
Электронная термоголовка
Отопительный прибор, оснащенный электронной термоголовкой, меняет уровень нагрева помещения в зависимости от заданной программы. К примеру, работать в течение дня в экономном режиме и подогревать воздух до нужных значений к приходу хозяев дома с работы. Такая термоголовка с электронным дисплеем работает автономно, электропитание обеспечивают батарейки.
Установка терморегулятора на радиатор отопления
Рассмотрим, как монтировать и настраивать термоголовку с сильфоном – это наиболее популярный вариант благодаря доступной стоимости.
У большинства термоклапанов в верхней части имеется резьба под гайку М30х15 – именно с ее помощью устанавливается автоматическая механическая термоголовка. Ее неподвижная часть крепится к корпусу клапана, а верхняя свободно вращается вокруг своей оси. В пластиковой головке предусмотрены отверстия для того, чтобы воздух попадал к сильфону, заставляя его сжиматься или расширяться.
Установленный терморегуляторМонтаж термоклапана выполняется на этапе подсоединения радиатора отопления к трубопроводу. Он ставится на подающую трубу, фиксируется переходником «американкой» – такое соединение при необходимости легко разобрать. На корпусе устройства обозначено направление потока теплоносителя – это обязательно следует учесть. Перед монтажом изучите паспорт изделия – если термоклапан не имеет функции полной блокировки потока, до него на подводящую трубу требуется установить шаровой кран.
Обратите внимание! Термоголовка обязательно должна располагаться горизонтально, иначе нагретый воздух, поднимающийся от радиатора, будет постоянно воздействовать на сильфон.
Свободным патрубком клапан подсоединяется к батарее. Затем с термоклапана снимается защитный колпачок и устанавливается сильфонная термоголовка путем закручивания накидным ключом соответствующей гайки. Если в модели предусмотрена установка методом защелкивания, головку требуется повернуть в положение «max», приставить и надавить до щелчка.
Правильное положение термоголовкиПосле монтажа выполняется настройка. Положение штока, штифта-толкателя и сильфона относительно корпуса термоклапана можно менять, вращая подвижную часть головки. На нее нанесена температурная шкала и метка для ориентира, что дает возможность ставить требуемую температуру с точностью до градуса. Подходящий режим работы батареи определяется на практике.
Важно! Производители термоголовок предлагают различные варианты преднастройки – при помощи штифтов или специального ключа сразу после установки задается допустимый температурный диапазон работы радиатора. Это позволяет избежать проблем, связанных с перегревом помещений или полным остыванием системы в результате вмешательства маленьких детей или из-за случайного контакта с подвижной частью термоголовки.
Существуют разные варианты исполнения термоголовки.
Если радиатор перекрывается плотными шторами, мебелью или конструкциями, устанавливая регулятор, можно использовать термоголовку с выносным датчиком-зондом. Датчик, соединенный с сильфоном капиллярной трубкой, размещается на расстоянии до 2 метров от батареи.
Терморегулятор на батарею отопления также может быть оснащен вынесенным пультом управления, который можно смонтировать в любом удобном месте. Такая модель снабжена двумя сильфонами (на клапане и в пульте управления), соединенными капиллярной трубкой.
Монтаж терморегулятора не сложно выполнить самостоятельно, если речь идет об автономной отопительной системе. В доме с центральным отоплением такое возможно в ситуации, когда на подающей трубе после байпаса установлен шаровой кран. В противном случае требуется вызвать специалистов и договориться о временном перекрытии подачи теплоносителя по стояку.
profiteplo.com
Как регулировать терморегулятор на батарее
Терморегулятор на батарею: принцип работы, настройка, установка
January 17, 2016
Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.
В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.
Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.
В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.
Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.
Механический терморегулятор
Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.
Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет – только в этом случае данный прибор будет функционировать максимально эффективно.
Составные элементы
Механический терморегулятор на батарею состоит из следующих элементов:
- Компенсационный механизм.
- Шток.
- Разъемное соединение.
- Золотник.
- Чувствительный элемент.
- Термостатический элемент.
- Клапан термостатический.
- Шкала настройки.
- Накидная гайка.
- Кольцо, которое фиксирует заданный температурный режим.
Факторы воздействия
На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:
- Наружная температура.
- Проветривание или сквозняк.
- Солнечный свет.
- Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).
Как работает терморегулятор на батарее
При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.
Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.
Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.
Электронные терморегуляторы
Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.
В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.
Принцип работы
Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.
Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:
- С закрытой логикой.
- С открытой логикой.
Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.
Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.
В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.
Установка терморегулятора на батарею
В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.
Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.
Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.
Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:
- Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
- Отсоединяется отрезанный трубопровод и запорное устройство.
- Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
- В пробки радиатора заворачиваются хвостовики.
- На выбранное место устанавливается трубная обвязка.
- Обвязка соединяется с горизонтальными трубопроводами.
Настройка термореле с регулировкой температуры производится следующим образом:
- В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
- В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
- Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
- Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
- После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
- Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.
Терморегуляторы на электрических радиаторах
В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.
Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.
Как выбрать терморегулятор для радиаторов отопления
В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.
Принцип работы термостатического клапана
Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.
За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.
Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.
Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:
Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:
Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.
Рекомендации по выбору
В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).
Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.
Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:
- С внутренним термоэлементом (как на схеме, представленной выше).
- С выносным температурным датчиком.
- С внешним регулятором.
- Электронные (программируемые).
- Антивандальные.
Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:
Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.
Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:
Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:
- радиаторы отопления с регулятором температуры находятся за плотными шторами;
- в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
- батарея стоит под широким подоконником;
- внутренний термоэлемент попадает в зону сквозняка.
В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:
Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.
Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.
Как установить терморегулятор на батарею
Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.
Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.
Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.
После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.
Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.
Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:
Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.
Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:
Заключение
Терморегулятор на батареи отопления
Термостатические головки
Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.
Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.
Ручная термоголовка — самый простой и надежный вариант
Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.
Механические
Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.
Газовый или жидкостный
При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.
С выносным датчиком
Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.
С выносным датчиком
Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.
Электронные
По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.
Электронные терморегуляторы на батареи отличаются большими размерами
Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.
Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.
Как правильно установить
Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?
По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.
Схемы установки теплорегуляторов для радиаторов
Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.
Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой
Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.
Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.
Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором
В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).
Как отрегулировать (перенастроить)
Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.
- Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
- Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.
Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.
Источники: http://fb.ru/article/224805/termoregulyator-na-batareyu-printsip-rabotyi-nastroyka-ustanovka, http://cotlix.com/termoregulyator-dlya-radiatorov, http://stroychik.ru/otoplenie/termoregulyator-dlya-radiatora
teplosten24.ru
