Сварочная вытяжка – Какой должна быть вентиляция сварочного поста

Вытяжка сварочного дыма

Автор: Деанна Постлтвайт (Deanna Postlethwaite),
руководитель по маркетингу Подразделения автоматизации

Системы сварки очень разнообразны – они могут различаться своим расположением, размером, предназначением и множеством других особенностей. Поэтому невозможно создать универсальную схему вытяжки сварочного дыма для любых помещений. Это этого необходима работа опытных специалистов, которая должна рассмотреть множество факторов и подобрать систему вытяжки для каждого конкретного предприятия.

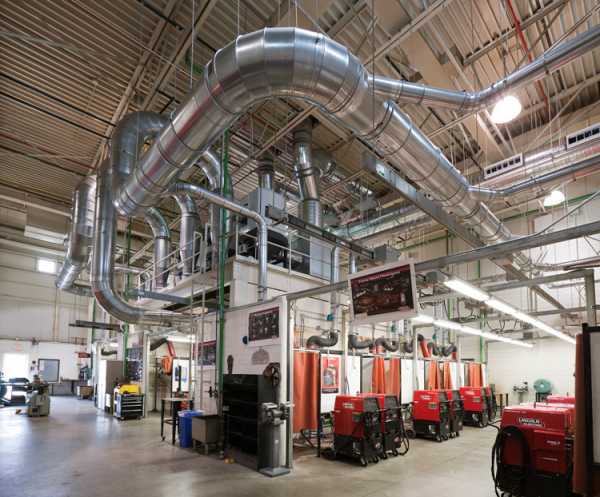

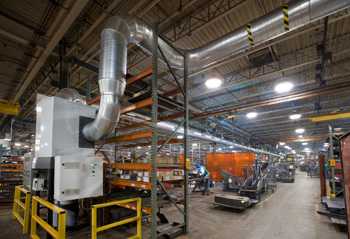

Общецеховая система с низковакуумными с вытяжными форсунками на нескольких сварочных постах.

При выборе оборудования для вытяжки дыма необходимо подобрать такое оборудование, которое принесло бы максимальную пользу в долгосрочной перспективе.  В этом Вам сможет помочь профессиональный и добросовестный поставщик сварочного оборудования.

Первый шаг в этом процессе – полномасштабная оценка степени воздействия дыма на сварщиков, которую должен провести сертифицированный специалист по промышленной гигиене.  Затем на основе этих данных проводится оценка риска и соответствия нормативным требованиям, этикетировке на сварочных материалах и спецификациям безопасности материалов.

&К этому процессу важно привлечь отдел охраны окружающей среды, здоровья и безопасности, который поможет составить основные требования к системе вытяжки.  Также Вы можете с рекомендованными справочными материалами, например, на сайте Американского общества сварки http://www.aws.org.

После этого проводится анализ процесса и связанных с этим возможностей снизить дымообразование.  Вы можете рассмотреть альтернативные методы сварки (например, возможность перехода от порошковой проволоки к импульсной сварке в защитном газе) и защитные газы (например, от 100% CO2 к смеси Ar, CO2 и O2) – это может помочь сократить выбросы дыма, а также сократить затраты.  Чем меньше образуется дыма, тем легче организовать вытяжку.  Это решение поможет принять поставщик с большим опытом работы со сварочными материалами, оборудованием, процессами и системами вытяжки.

После сбора вышеперечисленных данных проводится поиск подходящего типа системы вытяжки для конкретного предприятия.  Для этого проводится полный анализ предприятия, чтобы получить необходимые данные о всех параметрах конкретного процесса сварки.





Этот процесс позволяет поставщику оборудования и персоналу предприятия вместе составить оптимальный проект вытяжки для конкретного помещения (например, для зон, где изготавливают крупные изделия с несколькими сварными соединениями, может хорошо подойти горелка с функцией вытяжки дыма, в то время как для изготовления лучше подойдет портативная или мобильная система вытяжки).





Рассмотрите возможность перехода на альтернативные процессы с меньшим дымообразованием.


Для изготовления деталей с несколькими сварными соединениями может подойти горелка с функцией вытяжки дыма, в то время как для прямолинейной сварки хорошо подходит мобильная или портативная низковакуумная система вытяжки.

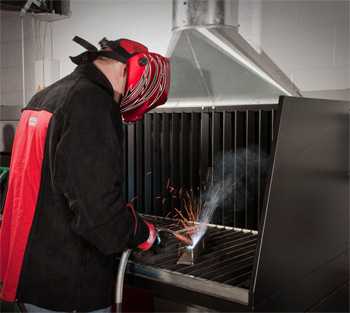

Пуш-пульная система эффективнее всего улучшает качество воздуха на рабочем месте при продолжительной сварке.









Такой анализ позволит рабочей группе выявить области, которые нуждаются в более совершенных индивидуальных решениях, например, автоматизации, которая изолирует персонал от вредного дыма или общецеховой вентиляции, если при сварке крупных деталей выделяется большое количество дыма.  Конечный план для Вашего предприятия может включать несколько решений для разных задач, например, сварки, резки и строжки.

Еще один этап подготовки – это обучение персонала и внедрение практик безопасной работы.  Установка нового сварочного оборудования не принесет никакой пользы, если персонал не будет правильно им пользоваться и если не будет регулярно проводиться техническое обслуживание.

Точно так же, как на производстве обычно проводятся занятия по электробезопасности и химической безопасности, нужно проводить обучение по технике безопасности при сварке.  Некоторые поставщики предлагают широкий выбор материалов и услуг, которые помогут Вам провести необходимое обучение – например, постеры о правильном использовании оборудования и интерактивные уроки, которые можно легко внедрить в учебный план.

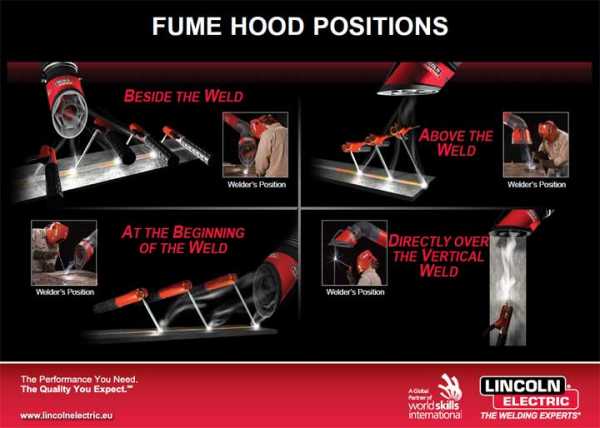

Некоторые поставщики сварочного оборудования предоставляют постеры, учебные материалы и ресурсы на тему надлежащих практик и нормативных требований.
Также Вам доступны некоторые другие решения борьбы со сварочным дымом практически для любых условий.

Вышеперечисленные действия позволят подобрать оптимальное решение именно для Вашего предприятия.  Вышеперечисленные действия позволят подобрать оптимальное решение именно для Вашего предприятия.  В свою очередь это позволит организовать чистый, безопасный и более производительный рабочий процесс.

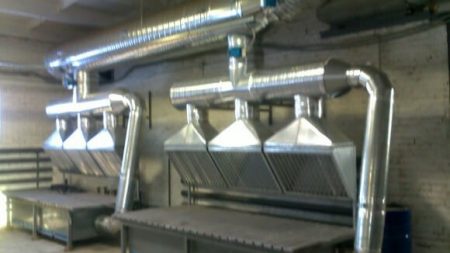

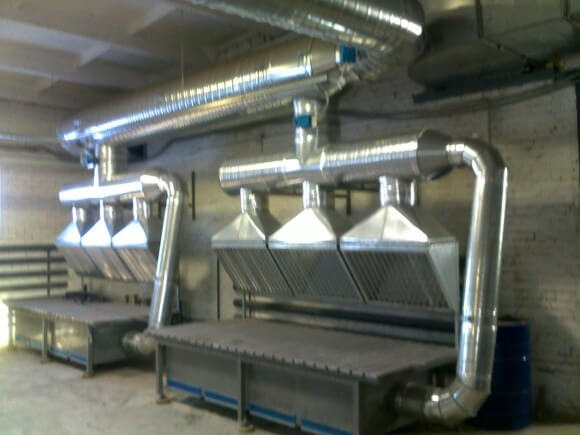

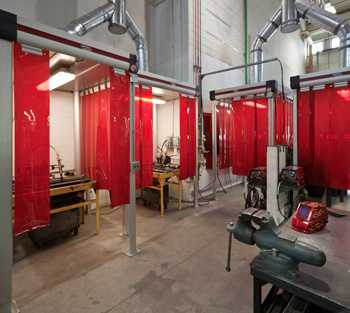

Для стационарных сварочных постов рекомендуются модульные сварочные экраны.

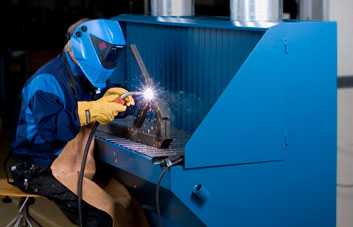

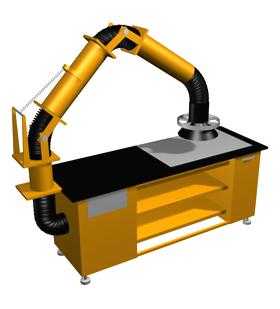

Сварочный стол с функцией вытяжки дыма.



www.lincolnelectric.com

Вытяжки для сварки

Как известно, любой из многочисленных видов сварки влечет за собой выброс вредных для здоровья человека частиц. Сварочный аэрозоль, образуемый при сварочных работах содержит газы (оксид и двуоксид углерода, фтористый водород, оксиды азота, озон), соединения железа, никеля, меди, марганца, алюминия, хрома в твердой мелкодисперсной фазе  и прочее. Таким образом становится понятной важность очистки воздуха при сварке.

По законодательству РФ, ГОСТ 12.3.003-86, по требованиям безопасности обязательной является очистка воздуха при сварке, а именно исправная местная вытяжная вентиляция.

Для обеспечения санитарных норм и эффективной работы сварщика в замкнутых/полузамкнутых пространствах широко используются вытяжки для сварки

Сварочные работы характеризуются быстрым возникновением в зоне дыхания вредных веществ (газов и аэрозолей) с превышением допустимых законодательством норм предельных концентраций. В результате, если ничего не предпринимать (не устанавливать вытяжную вентиляцию), может сыграть роль достаточно высокий уровень профессиональных заболеваний персонала, работающего со сваркой. Сюда входят болезни органов дыхания, печени, почек, отравление парами металлов и сварочными газами и прочие малоприятные и опасные заболевания.

Для исключения подобных проблем используется вытяжное оборудование для мест сварки. Так как по статистике общий фон в производственных цехах обычно не превышает норм допустимых значений, а вот в зоне дыхания сварщика концентрация вредных веществ зашкаливает (превосходя ПДК до 5 раз), необходима дополнительная очистка воздуха при сварке, которую обеспечивают вытяжные устройства.


Вытяжное оборудование для мест сварки

Способов и технологий сварки достаточно много. Этот факт обуславливает и разнообразие вытяжного оборудования для мест сварки. ООО НПП «Экоюрус-Венто» производит широкий ассортимент вытяжек для сварки, ознакомиться с которым можно в каталоге. Получить подробную информацию и проконсультироваться со специалистом Вы можете по телефону:

ecoyurus.ru

Акция на мобильные установки вытяжки и фильтрации сварочных газов из наличия

Главная / Библиотека / Новости / Встречай весну чистым воздухом! Акция на мобильные установки вытяжки и фильтрации сварочных газов из наличия

Все оборудование по указанным ниже ценам - в наличии на складе ООО "ДельтаСвар". Обращайтесь, мы с удовольствием ответим на Ваши вопросы! Наши специалисты проконсультируют Вас по всем вопросам относительно фильтровентиляционного оборудования, организации рабочего места сварщика и средств индивидуальной защиты, помогут Вам в решении задач организации эффективной очистки воздуха на производстве!

Вытяжка мобильная STRONGMASTER с очищаемым фильтром-картриджем для низких последующих затрат. Область применения: Продолжительная очистка воздуха от сварочного дыма, выделяющегося в процессе сварки нелегированной стали, цветных металлов, оцинкованного материала и алюминия, даже при высоких концентрациях дыма.

Доступны следующие модели:

Мобильная вытяжка Strongmaster, 1,1 кВт, с 1 рукавом длиной 3 метра – цена 235 000 руб с НДС/шт.
Мобильная вытяжка Strongmaster, 1,1 кВт, с 1 рукавом длиной 4 метра – цена 240 000 руб с НДС/шт.

Filtoo - Механический фильтровентиляционный агрегат, укомплектованный фильтрами. Область применения: Очистка воздуха от сварочного дыма, выделяющегося в процессе сварки нелегированной стали. Четырехступенчатая система фильтрации, представленная фильтром предварительной очистки, префильтром, фильтром с активированным углем и основным фильтром, осуществляет надёжный отсос пыли и газов.

Фильтровентиляционный агрегат Filtoo, 1,1 кВт, с 1 рукавам длиной 3 метра – цена 115 000 руб с НДС/шт.

С помощью систем вентиляции ТЕКА нет необходимости доставлять и нагревать свежий воздух в помещении цеха. Очищенный теплый воздух возвращается в рабочую область, что экономит энергию и защищает окружающую среду.

Мы приглашаем Вас посетить наш демонстрационный зал, где представлен широкий ассортимент систем вентиляции и фильтрации сварочного дыма, в том числе Центральная система приточно-вытяжной вентиляции помещений BlowTec.

Читайте также:

Преимущества орбитальной сварки
Сварка по праву считается одним из самых сложных и наименее понятных производственных процессов. В 1960-х годах инженеры аэрокосмической отрасли признали необходимость в безупречных сварных соединениях при производстве гидравлических линий и начали разработку механизма, суть которого заключалась во вращении вольфрамового электрода вокруг свариваемой трубы. Сварочные параметры регулировались системой управления, которая автоматизировала весь процесс. Результатом разработок стал более точный и над...

Универсальные горелки TIG для большинства задач по аргонодуговой сварке!
Представляем вашему вниманию промышленные сварочные горелки TIG модельного ряда «DeltaSvar», предназначенные для выполнения ответственных сварочных работ. ...

EVOTIG P: универсальное решение для большинства задач по аргонодуговой сварке TIG
Представляем вашему вниманию сварочные аппараты модельного ряда «EVOTIG P» — промышленные инверторные сварочные источники отечественного производства для аргонодуговой сварки, предназначенные для выполнения ответственных сварочных работ. ...

Международная промышленная выставка ИННОПРОМ-2019
8-11 июля 2019 года, г. Екатеринбург, ЭКСПО-бульвар, д. 2. Команда «ДельтаСвар» готова предложить вам наилучшие решения в области металлообработки, сварки и резки металла, средств защиты и организации рабочих мест сварщика, компрессорного оборудования! ...

Двойное увеличение продаж промышленных роботов и основные тенденции развития робототехники к 2021 году
Новый Всемирный отчет по робототехнике показывает, что в мире было поставлено новое рекордное количество — 381 000 единиц, что на 30 процентов больше, чем в предыдущем году. Это означает, что годовой объем продаж промышленных роботов увеличился на 114 процентов за последние пять лет (2013-2017). Объем продаж увеличился на 21 процент по сравнению с 2016 годом, достигнув нового пика в 16,2 миллиарда долларов США в 2017 году. ...


Поделиться ссылкой:

www.deltasvar.ru

Вытяжка сварочного дыма | Вытяжка у источника

Наиболее эффективное решение для сварки и термической резки – удалять газ непосредственно у источника

Было доказано, что захватывать и удалять сварочный дым наиболее эффективно непосредственно у его источника там, где это осуществимо. Данный метод позволяет минимизировать риск вдыхания вредных газов для сварщика или оператора.

Для обеспечения надлежащего захвата и отвода сварочного дыма у его источника необходим гибкое вытяжное устройство с хорошо продуманным колпаком. Безопасность и чистота на рабочем месте достигаются при хорошем воздушном потоке через вытяжной рукав и добросовестности сварщика, который должен правильно установить вытяжной колпак.

Вытяжные рукава

Вытяжные рукава – наиболее распространенное решение для удаления сварочных газов. Компания Nederman предлагает широкий выбор вытяжных рукавов как для небольших рабочих мест, так и для крупных установок, для которых требуются рукава длиной свыше 10 метров. Широкий ассортимент гибких вытяжных рукавов различной формы, которые легко устанавливаются для работы в различных местах. Рукава крепятся как к стационарным, так и к мобильным вакуумным и фильтрационным установкам.

Насадки на горелку

Помимо вытяжных рукавов можно удалять дым при помощи насадок, которые устанавливаются на сварочной горелке MIG. Данные системы предназначены для эффективного удаления сварочного дыма без нарушения газовой защиты и качества сварочного шва. Системой могут пользоваться от одного до нескольких сотен человек. Смысл вытяжки сварочного дыма через насадку на горелке заключается в заботе о здоровье сварщика.

Навесные  колпаки

В ряде применений, например, в процессе сварки крупных заготовок, роботизированной сварки, плазменной или лазерной резки, вытяжка дыма у источника эффективной не будет.  Для максимального сбора дыма при минимальном количестве уловленного воздуха такие системы могут требовать более масштабной конструкции - энергосберегающей системы.

Обратная тяга и нисходящий поток

К другим методам вытяжки у источника относятся столы с нисходящим потоком и колпаки с обратной тягой. Столы с нисходящим потоком и колпаки с обратной тягой зачастую используются вместо традиционных столов для сварочных работ в случаях сварки небольших деталей или невозможности применения вытяжных рукавов.

Фильтрация окружающего воздуха

В некоторых случаях, когда размер или форма свариваемых деталей не позволяют применить системы улавливания у источника, некоторую степень удаления сварочного дыма обеспечивает фильтрация окружающего воздуха.

www.nederman.com

Вытяжка сварочного дыма | Сварка и термическая резка

Системы удаления сварочного дыма для безопасных, эффективных, и не наносящих вреда процессов металлообработки и термической резки

Сварщики имеют дело с рисками, которые несут в себе опасные вещества: они могут привести к временной нетрудоспособности или даже к досрочному выходу на пенсию. Различные методы сварки ведут к появлению различных объемов дыма, содержащего разные концентрации опасных веществ. Чем меньше частицы, тем опаснее они могут быть, так как тем легче они попадают глубоко в легкие во время вдоха. Количество сварочного дыма, образующегося в зависимости от типа сварки и используемых материалов.

Компания Nederman предлагает полный спектр переносных, стационарных, централизованных и спроектированных по заказу заказчика технологий для контроля и минимизации дыма и гари, образующихся в процессе сварки и резки в производственной среде в результате таких распространенных сварочных процессов, как MIG, TIG, GMAW, FCAW или SMAW. Обладая более чем 70-летним опытом в производстве, мы предлагаем полный спектр услуг: проверка правильности применения, рекомендация и внедрение решений, проектирование, разработка и монтаж систем, сопровождение продукта и системы, программы пуско-наладки, диагностики и сервисного обслуживания, модернизация устаревших систем, содействие в соблюдении допустимых норм загрязнения воздуха и предложение решений по энергосбережению.

Автоматизированная и роботизированная сварка

Для выполнения сварочных и режущих работ, ранее выполняемых сварщиком, в полуавтоматизированной и роботизированной сварке теперь используются точные механизмы и электронные управляющие устройства. Так как такие сварочные процессы выполняются механическим устройством или роботом-манипулятором, рукава для вытяжки дыма будут сложны в применении - для улавливания дыма их необходимо перемещать к сварной точке. Решения компании Nederman для удаления сварочного дыма в процессе полуавтоматической и автоматической сварки включают как интегрированные факельные газоприемные насадки, так и вытяжные системы с колпаком.

Помимо колпаков и вытяжных рукавов можно удалять дым при помощи насадок, которые устанавливаются на сварочной горелке для сварки MIG или интегрируются в нее. Интегрированные в факел газоприемные системы вытягивают дым непосредственно из сварочной горелки и не влияют на работу защитного газа. Системы вытяжки могут быть как передвижными и обслуживать отдельные единицы оборудования, так и централизованными, обслуживающими несколько точек вытяжки.

Термическая резка

Некоторые процессы термической резки подразумевают кислородно-топливную резку, воздушно-дуговую резку угольным электродом, плазменно-дуговую и лазерную резку. Данные процессы могут применяться как на небольших, так и на крупных объектах. Некоторыми из побочных продуктов таких процессов являются высокие температуры, расплавленный металл и частицы дыма. Решения по их контролю зависят от конкретного типа применения, однако во многих случаях дым, образуемый в процессе резки, удаляется через решетку рабочей платформы. Другие зарекомендовавшие себя решения включают улавливание у источника, системы с навесными колпаками и иногда фильтрацию окружающего воздуха.

Вытяжка у источника

Самым эффективным способом захвата и удаления дыма признана его вытяжка непосредственно от источника. Выберите наиболее  эффективное решение для вашего рабочего пространства! Компания Nederman предлагает различные решения для удаления  дыма и вредных частиц. Ваш выбор зависит от того, в каких целях и как часто вы собираетесь  использовать вытяжку.

Решения по улавливанию дыма у источника

Удаление дыма непосредственно от сварочной горелки

Решение
Сварочная горелка легко подсоединяется к нужному вытяжному устройству для улавливания большей части опасного сварочного дыма.

Преимущества
Так как вытяжная насадка находится непосредственно на сварочной горелке, вытяжка всегда доступна и правильно расположена. Это обеспечивает гибкость в работе и отличные показатели улавливания дыма.

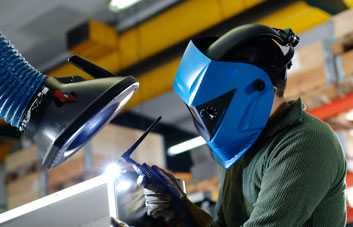

Удаление дыма вытяжными рукавами

Решение
Рукава крепятся к вакуумным системам фильтрации, удаляющим загрязняющие вещества из вытягиваемого воздуха.

Преимущества
Вытяжные рукава гибкие, простые в установке и не мешают проведению работ. Вытяжка не влияет на сварочный процесс. Отличные показатели улавливания дыма.

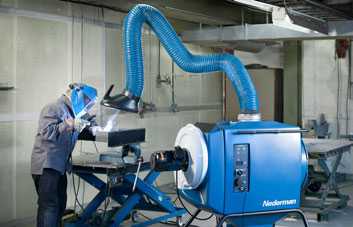

Переносные вытяжные устройства для дыма / фильтровальные установки

Решение
Переносные вытяжные устройства для дыма собирают сварочный дым, их легко перемещать по цеху туда, где вытяжка необходима в данный момент.

Преимущества
Переносные технологии являются лучшим вариантом для сварочных работ, выполняемых в разных местах. По аналогии с нашими стационарными вытяжными рукавами, переносные рукава гибкие, простые в установке и не мешают проведению работ. Вытяжка не влияет на сварочный процесс.

Стол вытяжной для промышленной сварки и шлифовки

Решение
Столы оснащены встроенной вытяжкой дыма, пыли и других частиц, образующихся во время сварки, шлифовки, полировки и подобных работ.

Преимущества
Данное решение подходит для стационарных рабочих мест. Вытяжка происходит по всей площади поверхности стола, что отменяет необходимость в приспосабливании точки вытяжки. Превосходные показатели улавливания.

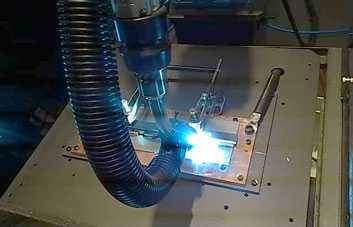

Вытяжка дыма для сварочных роботов

Решение
В целях защиты чувствительной электроники и операторов, обслуживающих объект, вытяжные насадки могут монтироваться непосредственно на сварочный автомат.

Преимущества
Имеется два варианта данной технологии: Вытяжное устройство, установленное на сварочную насадку, или колпак, монтируемый над роботом. Обе технологии обеспечивают превосходные параметры улавливания.

www.nederman.com
