Как читать электрические схемы - простой фото и видео курс для начинающих

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

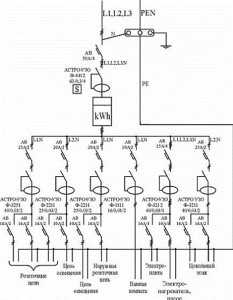

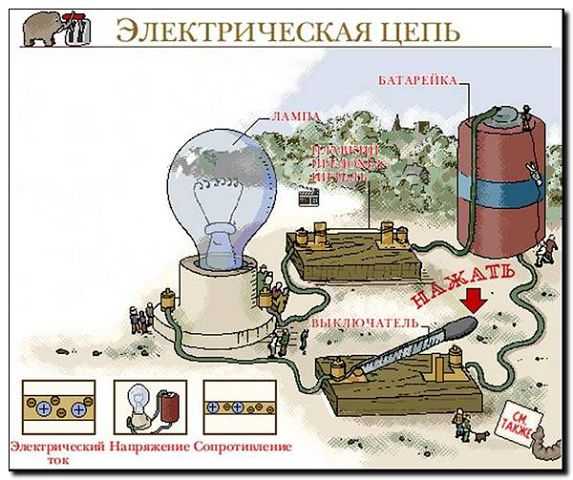

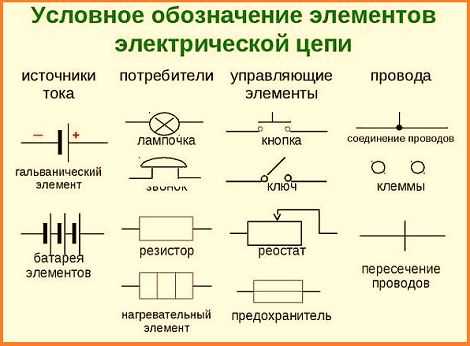

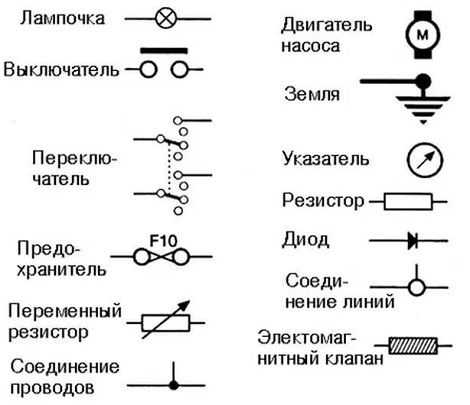

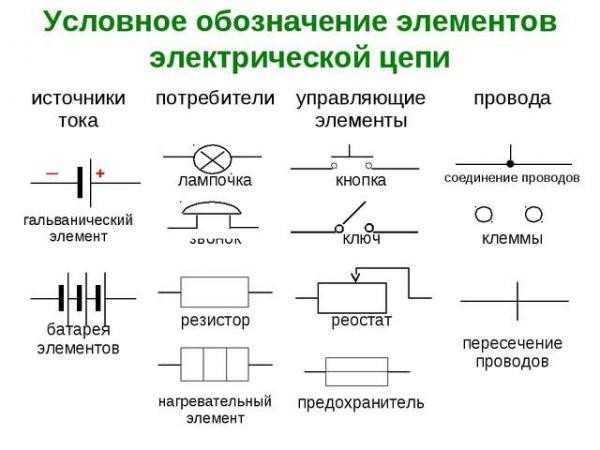

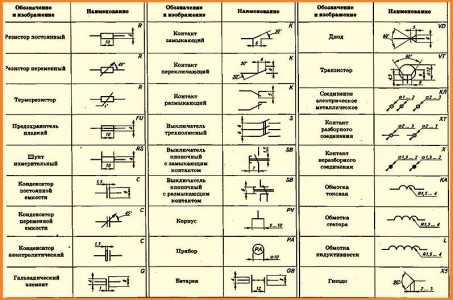

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО. Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента.

Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает).

Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Заключение по теме

Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.

onlineelektrik.ru

500 схем для радиолюбителей - Подборка книг (DJVU)

1. 500 схем для радиолюбителей. Приемники
2. 500 схем для радиолюбителей. Усилители мощности любительских радиостанций
3. 500 схем для радиолюбителей: Радиостанции и трансиверы
4. 500 схем для радиолюбителей: Дистанционное управление моделями
5. 500 схем для радиолюбителей. Источники питания
6. 750 практических электронных схем

500 схем для радиолюбителей. Приемники

В данной книге представлены схемные решения приёмников. Схемы не повторяют друг друга, содержат определенные элементы оригинальности, располагаются в очередности «от простого к сложному». Приводимого краткого описания вполне достаточно для самостоятельного изготовления понравившейся конструкции.

Книга рассчитана как для начинающих, так и на «продвинутых» радиолюбителей, увлекающихся практической радиоэлектроникой.

Автор: Семьян А.П.
Издательство: Наука и техника
Год издания: 2004
Страниц: 192
Качество: хорошее
Формат: DjVu
Размер: 2.4 Mb

500 схем для радиолюбителей: Радиостанции и трансиверы

Книга продолжает ряд тематических изданий в серии «Радиолюбитель». Названия этих книг начинаются словами «500 схем...» с уточняющими названиями «Приемники», «Источники питания», «Радиостанции и трансиверы». В них собраны наиболее интересные схемы полезных устройств, дается возможность каждому радиолюбителю выбрать то, что ему необходимо из великого множества схем и конструкций, проверенных и испытанных на практике.

В данной книге представлены схемные решения радиостанций и трансиверов, т.е. описаны конструкции устройств, позволяющих организовать радиосвязь на расстоянии. Многие из приведенных описаний содержат рисунок печатной платы, что значительно облегчает повторение радиолюбителем понравившейся конструкции. Схемы располагаются в очередности «от простого к сложному». Приводимого краткого описания вполне достаточно для самостоятельного изготовления понравившейся конструкции. Авторские права на рассмотренные в книге схемы принадлежат соответствующим разработчикам и издателям, о чем сделаны ссылки по тексту. В указанных первоисточниках можно найти подробное описание рассмотренных в книге устройств.
Книга рассчитана как для начинающих, так и на «продвинутых» радиолюбителей, увлекающихся практической радиоэлектроникой.

Автор: Семьян А.П.
Издательство: СПб.: Наука и техника
Год: 2006
Страниц: 272, ил.
Формат: DJVU
Качество: хорошее
Размер: 4.5 Mb

500 схем для радиолюбителей: Дистанционное управление моделями

Данная книга уникальна. Она познакомит читателя с принципами функционирования и практической схемотехникой. Все рассмотренные конструкции выполнены на современной элементной базе, схемы сопровождаются подробными описаниями, рисунками печатных плат, рекомендациями по сборке и настройке.

Автор: Днищенко В. А.
Издательство: НАУКА И ТЕХНИКА
Страниц: 464
Формат: DJVU
Размер: 3.2 Mb

500 схем для радиолюбителей. Источники питания

каждому радиолюбителю выбрать то, что ему необходимо из великого множества схем и конструкций, проверенных и испытанных на практике. В данной книге представлены схемные решения ИСТОЧНИКОВ ПИТАНИЯ. Схемы не повторяют друг друга, содержат определенные элементы оригинальности, располагаются в очередности "от простого к сложному". Приводимого краткого описания вполне достаточно для самостоятельного изготовления понравившейся конструкции.
Книга рассчитана как для начинающих, так и на продвинутых радиолюбителей, увлекающихся практической радиоэлектроникой.

Автор: А.П. Семьян
Формат: DjVu
Страниц: 408
Размер: 2.7 Mb

750 практических электронных схем

В справочник, изданный в США, включены принципиальные схемы электронных устройств, разработанных ведущими зарубежными фирмами — изготовителями электронных компонентов. Представлены источники питания, измерительные приборы, генераторы, приемопередатчики и усилители, радиоуправляемые модели и многие другие охемы.
Для специалистов в области разработки и применения электронной техники, а также квалифицированных радиолюбителей.

Автор: Фелпс Р.
Издательство: Мир
Год издания: 1986
Страниц: 584
Размер: 7 Mb
Формат: DJVU

shemu.ru

Как читать электрические схемы? Разбор простой схемы

Как читать схемы? В этой статье мы как будем разбирать простую схему и опишем досконально ее работу.

Разбираем принцип работы простой схемы

Итак, идем дальше. С нагрузкой, работой и мощностью мы вроде как разобрались в прошлой статье. Ну а теперь, дорогие мои криворукие друзья,  в этой статье мы будем читать схемы и анализировать их, используя прошлые статьи.

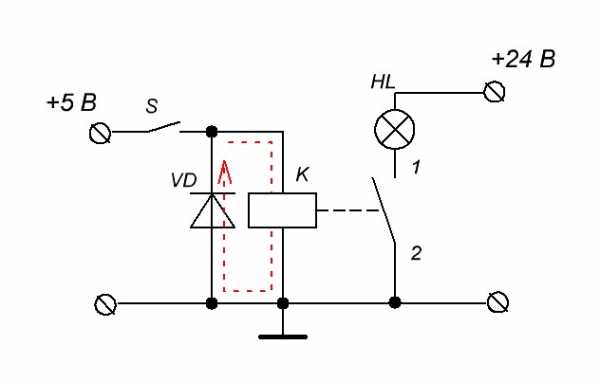

От балды я нарисовал схемку. Ее функция – управление 40 Ваттной лампой с помощью 5 Вольт. Давайте же рассмотрим ее подробнее.

На микроконтроллеры эта схема вряд ли подойдет, так как ножка МК не потащит ток, который жрет реле.

Ищем источники питания

Первый вопрос, которым мы должны себе задать: “Чем питается схема и откуда она берет питание? Сколько источников питания имеет? Как вы здесь видите, схема имеет два разных  источника питания с напряжением +5 Вольт и +24 Вольта.

Разбираемся с каждым радиоэлементом в схеме

Вспоминаем предназначение каждого радиоэлемента, который встречается в схеме. Пытаемся понять, для чего разработчик его здесь нарисовал.

Клеммник

Сюда мы загоняем или цепляем либо источник питания, либо другой кусок схемы. В нашем случае, на верхний клеммничек мы загоняем +5 Вольт, а нижний, следовательно, ноль. То же самое и +24 Вольта. На верхний клеммник мы загоняем +24 Вольта, а нижний также ноль.

Заземление на корпус.

В принципе называть этот значок землей вроде как бы можно, но не желательно. В схемах так обозначается потенциал в ноль Вольт. От него отсчитываются и измеряются все напряжения в схеме.

Далее видим ключ S, который находится в  разомкнутом положении.

Как он действует на электрический ток? Когда он в разомкнутом положении, то  ток через него не протекает. Когда он в замкнутом положении, то электрический ток беспрепятственно начинает через него течь.

Диод.

Он пропускает электрический ток только в одном направлении, а в другом направлении блокирует прохождение электрического тока. Для чего он нужен в схеме, объясню ниже.

Катушка электромагнитного реле.

Если на нее подать электрический ток, то она создаст магнитное поле. А раз попахивает магнитом, то к катушке устремятся разного рода железки. На железке находятся контакты ключа 1-2, и они замкнутся между собой. Более подробно про принцип работы электромагнитного реле можно почитать в этой статье.

Лампочка

Подаем на нее напряжение – лампочка горит. Все элементарно и просто.

В основном схемы читаются слева-направо, если, конечно, разработчик хоть немного знает правила оформления схем. Функционируют схемы тоже слева-направо. То есть слева мы загоняем какой-либо сигнал, а справа его снимаем.

Прогнозируем направление электрического тока

Пока ключ S у нас выключен, схема находится в нерабочем состоянии:

Но что случится, если мы замкнем ключ S? Вспоминаем  главное правило электрического тока: ток течет от бОльшего потенциала к меньшему, или в народе, от плюса к минусу. Следовательно, после замыкания ключа,  наша схема будет выглядеть уже вот так:

Через катушку побежит электрический ток, она притянет за собой контакты 1-2, которые в свою очередь замкнутся и вызовут электрический ток в цепи +24 Вольта. В результате загорится лампочка. Если вы в курсе, что такое диод, то наверняка поймете, что через него электрический ток протекать не будет, так как он пропускает только в одном направлении, а сейчас направление тока для него противоположное.

Итак, для чего нужен диод в этой схеме?

Не стоит забывать свойство индуктивности, которое гласит: при размыкании ключа в катушке образуется ЭДС самоиндукции, которое поддерживает первоначальный ток и может достигать очень больших значений. При чем здесь вообще индуктивность? В схеме значка катушки индуктивности нигде не встречается… но есть катушка реле, которая как раз и представляет из себя индуктивность. Что будет, если мы резко откинем ключик S в исходное положение? Магнитное поле катушки сразу же  преобразуется в ЭДС самоиндукции, которая устремится поддержать электрический ток в цепи. И чтобы куда-то девать этот возникший электрический ток, у нас как раз в схеме стоит диод ;-). То есть при выключении картина будет такая:

Получается замкнутый контур катушка реле —-> диод, в котором происходит затухание ЭДС самоиндукции и преобразование ее в тепло на диоде.

А теперь давайте предположим, что у нас в схеме нет диода. При размыкании ключа картина была бы такой:

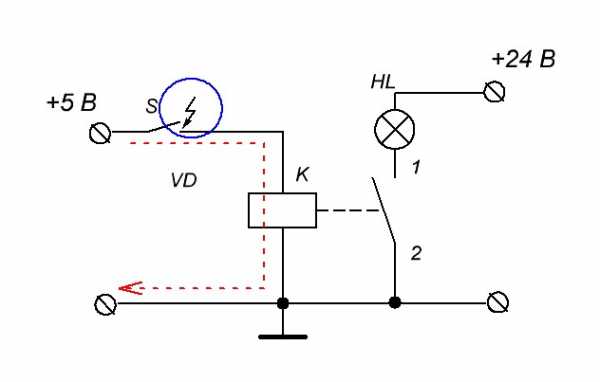

Между контактами ключа проскочила бы маленькая искра (выделил синим кружочком), так как ЭДС самоиндукции всеми силами пытается поддержать ток в контуре. Эта искорка негативно сказывается на контактах ключа, так как на них остается нагар, который со временем их изнашивает. Но еще не это самое страшное. Так как ЭДС самоиндукции бывает очень большой по амплитуде, то это также негативно сказывается на радиоэлементах, которые могут идти ДО катушки реле.

Этот импульс может с легкостью пробить P-N переходы полупроводников и навредить им вплоть до полного отказа функционирования. В настоящее время диоды  уже встроены в самом реле, но еще не во всех экземплярах. Так что не забывайте звонить катушку реле на предмет встроенного диода.

Думаю, теперь всем понятно, как должна работать схема. В этой схеме мы рассмотрели, как ведет себя напряжение. Но электрической ток – это ведь не только напряжение. Если вы не забыли, электрический ток характеризуется такими параметрами, как направленность, напряжение и сила тока. Также не забываем про такие понятия, как мощность, выделяемая на нагрузке, и сопротивление нагрузки. Да-да, это все надо учитывать.

Вычисляем силу тока и мощность

При рассмотрении схем, нам не надо с точностью до копейки вычислять силу тока, мощность и тд. Достаточно приблизительно понять, какая примерно сила тока будет в этой цепи, какая мощность будет выделяться на этом радиоэлементе и тд.

Итак, давайте пробежимся по силе тока в каждой ветви схемы уже при включении ключа S.

Первым делом рассмотрим диод. Так как на катод диода в данном случае идет плюс, следовательно, он будет заперт. То есть в данный момент через него сила тока будет какие-то микроамперы. Можно сказать, почти ничего. То есть он никак не влияет на включенную схему. Но как я уже писал выше, он нужен для того, чтобы гасить скачок ЭДС самоиндукции при выключении схемы.

Катушка реле. Уже интереснее. Катушка реле  – это соленоид. Что такое соленоид? Это провод, намотанный на цилиндрический каркас. А у нас провод обладает каким-то сопротивлением, следовательно, можно сказать в данном случае катушка реле – это резистор. Следовательно, сила тока в цепи катушки будет зависеть от того, какой толщиной провода она намотана  и из чего сделан провод. Для того, чтобы не мерять каждый раз, есть табличка, которую я спер у своего кореша-конкурента со статьи электромагнитное реле:

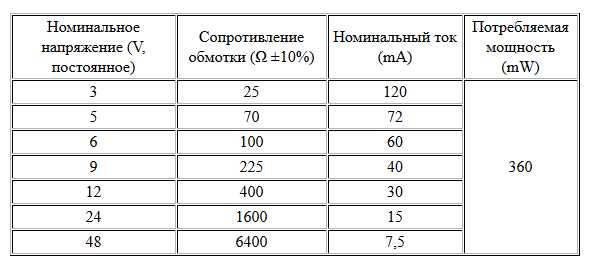

Так как катушка реле у нас на 5 Вольт, то получается, что ток через катушку будет около 72 миллиампер, а потребляемая мощность составит 360 милливатт. О чем вообще говорят нам эти цифры? Да о том, что источник питания на  5 Вольт должен  как минимум выдавать в нагрузку более 360 милливатт.  Ну вот и разобрались с катушкой реле, и заодно с источником питания на 5 Вольт.

Далее, контакты реле 1-2. Какая сила тока будет проходить через них? Лампа у нас 40 Ватт. Следовательно: P=IU, I=P/U=40/24=1,67 Ампер. В принципе нормальная сила тока. Если бы получили какую-либо аномальную силу тока, например, более 100 Ампер, то стоило бы насторожиться. Также не забываем и про питание 24 Вольта, чтобы этот источник питания мог не напрягаясь выдать мощность более, чем  40 Ватт.

Резюме

Схемы читаются слева-направо (бывают редкие исключения).

Определяем, где у схемы питание.

Вспоминаем значение каждого радиоэлемента.

Смотрим направление электрического тока в схеме.

Смотрим, что должно произойти в схеме, если на нее подано питание.

Вычисляем приблизительно силу тока в цепях и мощность, выделяемую на радиоэлементах, для того, чтобы удостовериться, что схема реально будет работать и в ней нет аномальных параметров.

При большом желании можно прогнать схему через симулятор, например через современный Every Circuit, и глянуть различные интересующие нас параметры.

<————Предыдущая статья

Продолжение——–>

www.ruselectronic.com

Как читать электрические схемы. Виды электрических схем

Здравствуйте, уважаемые читатели сайта sesaga.ru. Любое радиотехническое или электротехническое устройство состоит из определенного количества различных электро- и радиоэлементов (радиодеталей). Возьмем, к примеру, самый обычный утюг: в нем есть регулятор температуры, лампочка, нагревательный элемент, предохранитель, провода и штепсельная вилка.

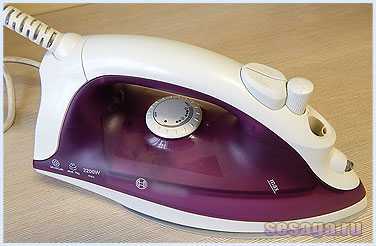

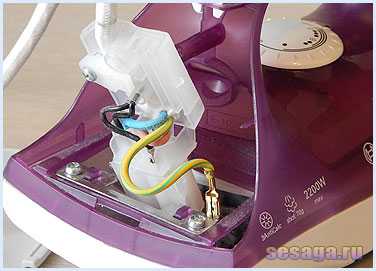

Утюг представляет собой электротехническое устройство, собранное из специального набора радиоэлементов, обладающих определенными электрическими свойствами, где работа утюга основана на взаимодействии этих элементов между собой.

Для осуществления взаимодействия радиоэлементы (радиодетали) соединяются друг с другом электрически, а в некоторых случаях их размещают на небольшом расстоянии друг от друга и взаимодействие происходит путем образованной между ними индуктивной или емкостной связи.

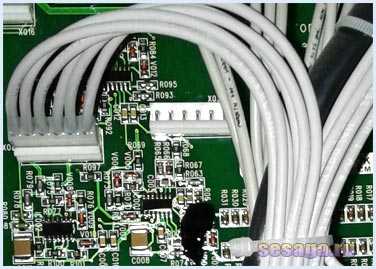

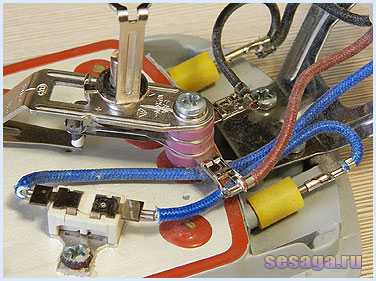

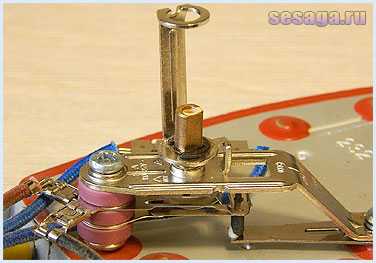

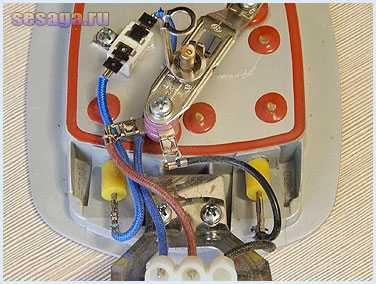

Самый простой способ разобраться в устройстве утюга — это сделать его точную фотографию или рисунок. А чтобы представление было исчерпывающим можно сделать несколько фотографий внешнего вида крупным планом с разных ракурсов, и несколько фотографий внутреннего устройства.

Однако, как Вы заметили, этот способ представления об устройстве утюга нам вообще ничего не дает, так как на фотографиях видна только общая картинка о деталях утюга. А из каких радиоэлементов он состоит, какое их назначение, что они представляют, какую функцию в работе утюга выполняют и как связаны между собой электрически нам не понятно.

Вот поэтому, чтобы иметь представление, из каких радиоэлементов состоят подобные электрические устройства, разработали условные графические обозначения радиодеталей. А чтобы понимать, из каких деталей составлено устройство, как эти детали взаимодействуют друг с другом и какие при этом протекают процессы, были разработаны специальные электрические схемы.

Электрическая схема представляет собой чертеж, содержащий в виде условных изображений или обозначений составные части (радиоэлементы) электрического устройства и соединения (связи) между ними. То есть электрическая схема показывает, как осуществляется соединение радиоэлементов между собой.

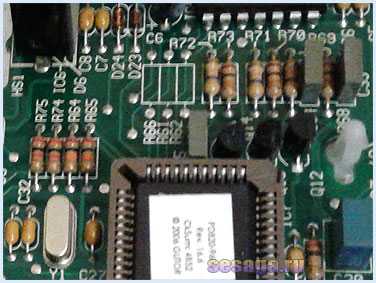

Радиоэлементами электрических устройств могут являться резисторы, лампы, конденсаторы, микросхемы, транзисторы, диоды, выключатели, кнопки, пускатели и т.д., а соединения и связи между ними могут быть выполнены монтажным проводом, кабелем, разъемным соединением, дорожками печатных плат и т.д.

Электрические схемы должны быть понятны всем кому приходится с ними работать, и потому их выполняют в стандартных условных обозначениях и применяют по определенной системе, установленной государственными стандартами: ГОСТ 2.701-2008; ГОСТ 2.710-81; ГОСТ 2.721-74; ГОСТ 2.728-74; ГОСТ 2.730-73.

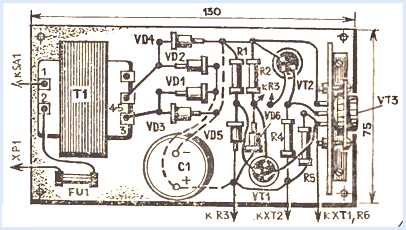

Различают три основных вида схем: структурные, принципиальные электрические, схемы электрических соединений (монтажные).

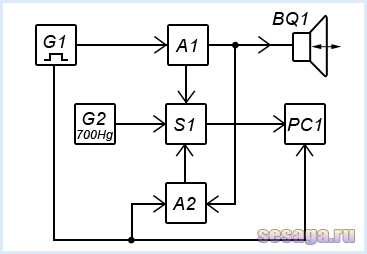

Структурная схема (функциональная) разрабатывается на первых этапах проектирования и предназначена для общего ознакомления с принципом работы устройства. На схеме прямоугольниками, треугольниками или символами изображаются основные узлы или блоки устройства, которые между собой связываются линиями со стрелками, указывающими направление и последовательность соединений друг с другом.

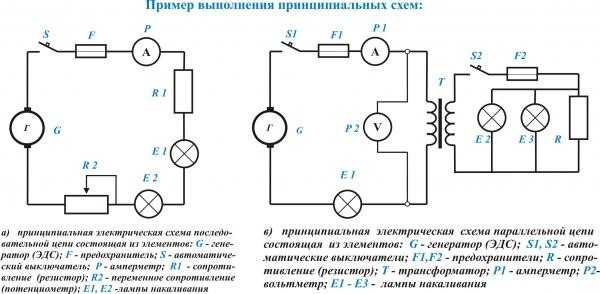

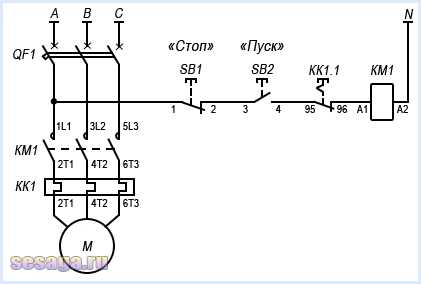

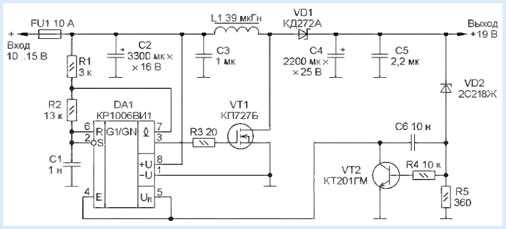

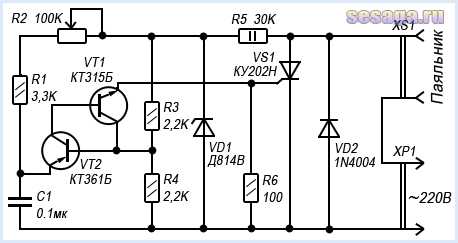

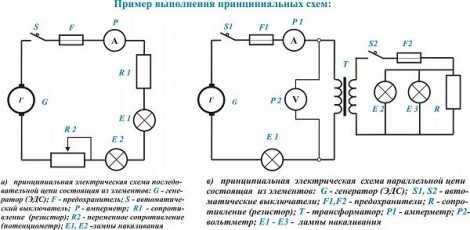

Принципиальная электрическая схема определяет, из каких радиоэлементов (радиодеталей) состоит электро- или радиотехническое устройство, как эти радиодетали связаны между собой электрически, и как они взаимодействуют друг с другом. На схеме детали устройства и порядок их соединения изображают условными знаками, символизирующими эти детали. И хотя принципиальная схема не дает представления о габаритах устройства и размещении его деталей на монтажных платах, щитах, панелях и т.п., зато она позволяет детально разобраться в его принципе работы.
