Градуировка 100П

elektrouzel.ru

Особенности термосопротивления Pt100 и принцип работы

Термодатчики являются основными элементами во многих системах управления. Термосопротивление PT100 – это один из видов приборов, которые могут использоваться. Существуют также приборы Pt-500, Pt-100, 10K. Конкретно этот вид изготавливается на основе платины, но можно встретить и медные, и никелевые. В нашей статье мы рассмотрим особенности датчиков измерения температуры.

Основные особенности прибора

Платиновое термосопротивление Pt100 является достаточно распространенным элементом, так как у него очень хорошее соотношение качества и цены. Его можно использовать как отдельный прибор для измерения. Но можно встроить в гильзу иного устройства, чтобы осуществлять учет данных изменения температуры. Главное при этом – правильно учесть диаметр гильзы, чтобы не было большой разницы диаметров. В этом случае удастся обеспечить наилучшее условие для того, чтобы анализировать температуру сред.

Обычно такие датчики применяются для того, чтобы контролировать температуру в системах вентиляции, теплоэнергетических установках, а также иных отраслях.

Принцип функционирования

В основе лежат элементы из платины, у которых сопротивление при 0 градусов равно 100 Ом. Стоит отметить, что у платины имеется положительный коэффициент. А это означает, что сопротивление растет при увеличении температуры. У некоторых приборов в одном корпусе может быть заключено сразу три термоэлемента. Но чаще всего в промышленности используют термосопротивление Pt100 “Овен” с одним элементом. “Овен” – это отечественная компания, которая занимается производством и продажей оборудования для автоматизации и измерения данных.

В зависимости от разновидности измерительной цепи, используется определенный способ подключения – двух-, трех-, четырехпроводной. От того, где и для чего используется устройство, вы можете подобрать наиболее приемлемую характеристику. Термосопротивления Pt-100 можно использовать для измерения температуры газов или жидкостей. Впрочем, его можно применять и для контроля температуры продуктов в пищевой промышленности.

Эти приборы могут быть совместимы с устройствами, у которых аналогичное входное сопротивление. Максимальная температура, которую позволяет измерять датчик – около 350 градусов. Но в пике может выдерживать скачки до 400 градусов. Но это усредненные значения, зависят они от производителя. Для одних датчиков рабочий диапазон -40..+90, для других уже -50..+250. Но есть и модели, которые работают и в диапазоне -100..+600.

Когда нельзя сделать монтаж?

Не допускается монтаж устройств в таких условиях:

1. Если слишком высокий уровень вибрации.
2. Большая вероятность нанесения повреждения корпуса.
3. Агрессивная химическая среда.
4. Взрывоопасная среда.
5. В непосредственной близости к источникам электрических помех.

Технические характеристики прибора

Технические особенности датчика (в пример взято термореле):

1. Корпус изготавливается из нержавеющей стали.
2. Масса – 600 гр.
3. Размеры 62х66х67 см. Не учитывается размер непосредственно чувствительного элемента датчика.
4. Может измерять температуры в диапазоне -50..+100 градусов.
5. Максимальное значение погрешности – 2%.
6. Максимальная потребляемая мощность – 2 Вт.
7. Влажность среды, в которой происходит работа – 80% при температуре 35 градусов.
8. Давление – 0,01..1,6 МПа.

При проведении монтажных работ крайне важно соблюдать требования техники безопасности. На предприятиях монтаж этих устройств осуществляется лицами, прошедшими соответствующий инструктаж. Они также должны быть обучены работе с оборудованием. Установка, демонтаж и проведение осмотра возможно только при условии отключения питания от устройства.

Почему ломаются датчики?

Всего можно выделить три причины, по которым происходит выход из строя элемента:

1. Нарушены правила эксплуатации.
2. Отказ одного или нескольких элементов реле.
3. Слабый крепеж датчика.

Чтобы избежать преждевременного выхода из строя, нужно перед установкой и обслуживанием изучить внимательно инструкцию.

Как происходит работа датчика?

Принцип работы не очень сложный. Как мы говорили, в основе находится платиновый элемент, у которого при 0 градусов сопротивление равно 100 Ом. Если речь идет о датчике, например, Pt1000, то у него, соответственно, сопротивление уже будет 1000 Ом (1 кОм). У платиновых приборов коэффициент положительный, поэтому при возрастании температуры увеличивается и сопротивление.

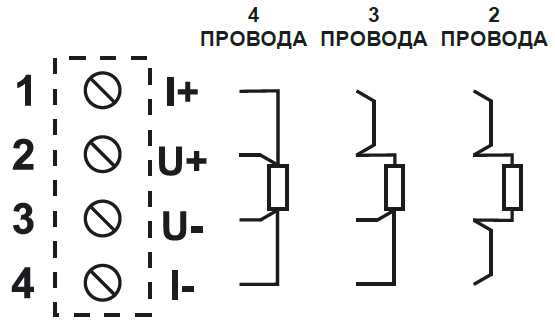

На рисунке вы можете видеть подключение термосопротивления Pt100. Мы упоминали о том, что существует несколько вариантов подключений – с двумя, тремя или четырьмя проводами. Какой выбрать – решать только вам. Но нужно отметить, что наилучшая точность будет у четырехпроводного прибора. Но если вам не нужна высокая точность, то разумнее использовать двухпроводные датчики.

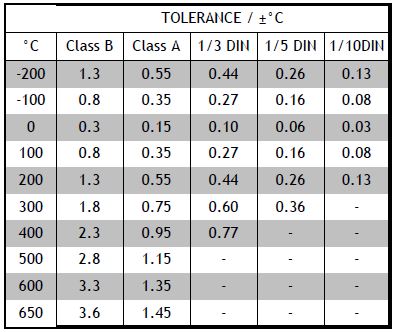

Существует также два класса точности – А и В. Последний разделяется на два подкласса – В1/3DIN и В1/10DIN. Они не могут самостоятельно использоваться на целиковом диапазоне температур.

Подведем итоги

Очень часто датчики Pt-100 используются в теплоэнергетике, чтобы поддерживать заданную температуру в измеряемой среде. Также часто их используют для автоматической системы регулировки обогрева. Это позволяет автоматизировать производство и снизить затраты на управление системами.

Нередко датчики устанавливаются в подводных и подземных трубопроводах. У изделия очень высокое качество, что гарантирует большой срок службы. Если правильно проведен монтаж, конечно. Характеристики термосопротивления Pt100 достаточно хорошие, что позволяет использовать прибор в любых сферах.

Диапазон рабочих температур достаточно большой, что позволяет использовать прибор практически в любой отрасли. Также датчик может контролировать состояние воздушной среды. Поэтому может использоваться в складских и производственных помещениях, у которых имеются определенные требования к среде и климату. Утилизация должна проводиться по правилам, которые относятся к переработке электроотходов.

fb.ru

PT100 « tre c – everwatt group

PT100

Термометры сопротивления платины (Pt)

основные черты

Термо-PT100 сопротивления (обычно называемые “PT100“) подходят для температурно-чувствительных элементов для измерения температуры, учитывая их особую чувствительность, точность и надежность.

Доступна в любой форме, размеру и материалу, PT100, как правило, применяется во всех тех областей применения, где максимальная рабочая температура = / <650 ° C (1200 ° F).

ПРЕИМУЩЕСТВА:

• Надежность
• Высокая производительность, содержащиеся в компактном размере
• Экстремальная точность измерений

Типичные области применения

PT100 зонды широко используются в следующих областях применения:

технические данные

Стандартного типа PT100 тепловое сопротивление для цилиндрической оболочки с 304, подходит для измерения температуры и общих настроек. Эта модель представляет выход из оболочки кабеля защищен пружина из нержавеющей стали, которые могут быть размещены в течение одного или двух чувствительных элементов, которые могут быть подключены до 2,3 или 4-проводной (только с чувствительным элементом ).

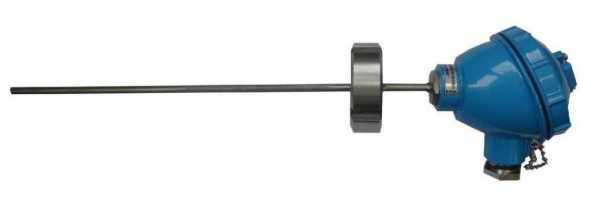

Также подходит для использования в плавание, PT100 могут поставляться в комплекте с соединительной головкой, пригодный для измерения и контроля систем общего. Их вложения через резьбовой втулкой сварных непосредственно на (фиксированной) или по специальному суставов или фланец скользящей сжатия.Электрическое подключение производится в течение соединительной головки через керамический блок терминала. По желанию они могут быть альтернативы при условии, с аналоговым выходом 4-20 мА.

www.elektroten.ru
