Кратность воздухообмена для производственных помещений: таблицы, СНиПы
Содержание статьи:
Согласно нормативной документации: СНиП и нормам ТБ по созданию вентиляционных систем, регламентируется кратность воздухообмена, по показателю количества токсичных компонентов.
Описание процесса
Циркуляция воздуха при естественной вентиляции
Для эффективной оценочной характеристики воздухообмена в постройке промышленного назначения применяют значение – «кВ». Такой показатель воздухообмена представляет собой отношение общего объема воздуха, который приходит «L» (м
Если при проектировании, все расчеты и сам проект организованы грамотно, согласно стандартам, то показатель кратности воздухообмена для помещений промназначения будет колебаться в пределах от 1 до 10 единиц.
Помимо расчетных формул и теоретической основы, для определения необходимого показателя специалисты советуют проводить исследования естественных условий на аналогичных действующих предприятиях, на которых существуют фактические данные выделений токсичных паров, газов и т.д.
Для определения показателя кратности используют документы отраслевого назначения, СНиПы, а также стандарты санитарного состояния.

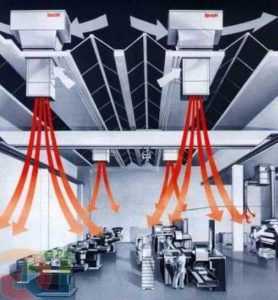

Циркуляция воздуха в зданиях промназначения
При строительстве и планировании зданий под будущие промышленные нужды, необходимо грамотно рассчитать вентиляционные пути сообщения в помещениях и определить процесс циркуляции воздуха. Для этого понадобится такая характеристика, как кратность воздухообмена, которая определяется по табличным данным наличия в пространстве токсичных веществ: оксиды, окиси ацетилена и т.д.
Рассчитывая процесс циркуляции воздуха в здании, учитывается количество выделяемого тепла таким образом, чтобы полученное количество, большее нормы могло удаляться, круглогодично, без трудностей и препятствий.
Для уменьшения показателя избытка тепла, применяют аэрацию. Такой процесс получил большое распространение в области химпромышленности, к примеру, на термических участках производства. В таком случае кратность воздухообмена, в теплое врем года достигает благодаря аэрации 40-60 пунктов.
При таких показателях воздухообмена, организация воздушных путей, достигаются метеорологические стандарты, предусматриваемые нормами санитарии.
Так, непосредственно обустройство и возведение помещений, влияет впоследствии на расчетную кратность воздухообмена, для этого предусматривают специальные работающие проемы, которые можно открыть, гарантирующие возможность получения работниками свежего воздуха и удаление неблагоприятных элементов.
Таблица относительного воздухопотребления по отраслевому назначению

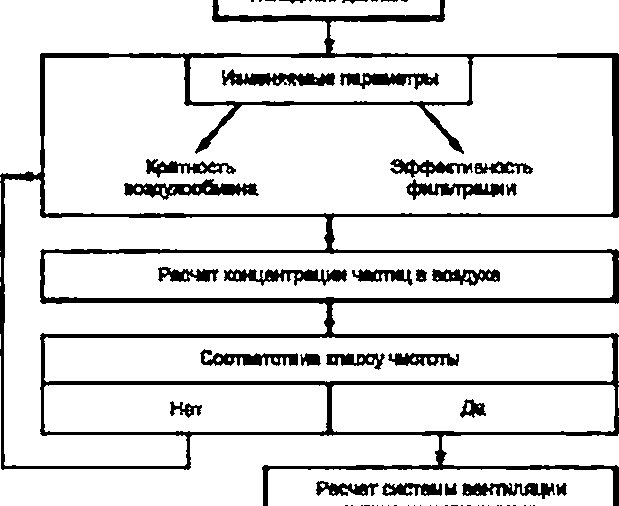

Определение показателя кратности
Выполняя производственно-технологические расчеты для основных помещений, не учитывается установленное большое оборудование. К примеру, если на основном производстве установлены насосные агрегаты, без специализированных вытяжных вентиляций, тогда количество вредных газов в атмосфере будет выше лимитированных официальными нормами, в 6-7 раз.
Во вспомогательных, дополнительных производственных помещениях, кроме моечных отделений, кратность воздухообмена вычисляется исходя из показателей кратности обмена.
На производстве обязательно должна быть предусмотрена система аварийной вентиляции, которая обеспечивает оперативное удаление высокой концентрации вредных и токсичных частиц из промышленных зданий. Такая система актуальна при отступлении от установленных норм производственного маршрута изготовления и при аварийных ситуациях. Для того чтобы исключить возможность перехода неблагоприятных компонентов через соединительные пути в здании, пути вывода аварийного типа рекомендуется организовывать без компенсационной составляющей притока.
Таблица кратности
Таблица кратности воздухообмена для производственных помещений
Нормативные документы расчета воздухообмена
Кратность воздухообмена системы сообщения вытяжек формируется исходя из отраслевых данных ТБ и регламентированных норм санитарии. Кратность воздухообмена устанавливается под конкретное помещение в индивидуальном порядке, согласно расчетной информации в проекте.
В СНиП, ТБ и специализированных нормах каждой конкретной отрасли промышленности и промышленного проектирования и строительства дается разная информация кратности воздухообмена (часового). Все значения даются в зависимости от типа промпомещения:
- дополнительные помещения вспомогательного назначения;
- рабочие цеховые зоны.
Так, в соответствующем СНиП регламентируются характеристики числовые значения (расчетные) для вспомогательных помещений производственного типа.
Также значения кратности воздухообмена занесены в СНиП П-92—76, для второстепенных зданий.
При постоянном образовании в пространстве промзоны токсичных газов и увеличении градуса, в качестве нормы кратности принимают максимально предусмотренное значение, для каждого типа неблагоприятных производственных вредных выделений.
Так, имея в наличии значение общего объема помещения (м3) и норму кратности воздухообмена, используя несложные математические формулы, можно рассчитать требуемый объем поступающего воздуха для определенной зоны, в час.
L = n * S * Н,
где:L — необходимая производительность м3/ч;
n — кратность воздухообмена;
S — площадь помещения, м2;
Н — высота помещения, м.
Нормы воздухообмена производственных помещений
Местная приточная система на производстве
Для зданий производственного типа предусматривается общеобменная вентиляционная система, расчет потребностей которой производится исходя из условий конкретного производства и наличия определенного количества:
- тепла;
- жидкости или конденсата;
- вредных частиц.
При наличии в помещении оборудования с газовыми или паровыми выделениями, количество необходимого воздухообмена вычисляется, учитывая выделения:
- от данного оборудования;
- проложенных коммуникаций;
- предусмотренной арматуры.
Все необходимые показатели заложены в техническую документацию помещения, в противном случае данные берутся от фактических параметров. Данный расчет регламентирован ВСН21—77 и соответствующим СНиП.
Если при расчетах кратность воздухообмена превышает десятикратный показатель, необходимо внести корректировку в одну из строительных разделов документов. Так, для понижения уровня производственных вредных и токсичных частиц необходимо предусмотреть дополнительные мероприятия по периметру всей комнаты.
Санитарные нормы проектирования промышленных предприятий
По правилам СНиП, выделяемые в промышленном помещении любые неблагоприятные элементы, такие как влага и тепло принимаются из расчетов технологической части проектной документации.
Если такие данные отсутствуют в технологических нормах проектирования, количество производственных вредных веществ, выделяемых в помещении, допускается принимать, исходя из натуральных собранных фактов исследования. Также искомое значение обозначено в паспортных бумагах приобретенной специализированной техники.
Выбросы токсичных веществ в пространство происходят через сосредоточенные и рассредоточенные устройства общеобменной вентиляционной системы.
Расчет выбрасываемых веществ, должен предусматривать их количество, не превышающее:
- Максимального значения для города и населенных пунктов.
- Показатели максимального количества в воздухе, которое проникает внутрь жилых построек сквозь окошки по принципу натуральной вентиляции, (30% от нормы установленного лимита количества концентрации вредных, токсичных веществ в рабочей зоне).
Определение коэффициента рассеивания в рабочее пространство токсичных элементов, находящихся на момент выброса в системе, входят в состав вентиляционного проекта предприятия. Так, согласно стандартам, в помещениях промышленного назначения, при условии объема воздуха на одного субъекта – 20 м3 необходимо учесть процесс подачи наружного воздуха. Так в общем количестве он должен составлять до 30 м3\ч для каждого, находящегося в помещении субъекта. Если же, на одного человека приходятся более 20 м
Для рабочей зоны, в которой объем воздуха составляет более 40 м3, при условии расположения вентиляционных окон и фрамуг и при отсутствии токсичных элементов, стандартами предусматривается работающая (активная) естественная система вентиляции.
При создании проекта рабочей зоны промышленного производственного назначения, в которых отсутствует естественное проветривание, при этом с подачей в них наружного воздуха только по средствам существующей механической вентиляции, общее количество воздуха должно составлять не менее 60 м3/ч на одного субъекта. Показатель может варьироваться в пределах табличных данных, но при этом составлять не менее одного кратного потока воздухообмена в час.
Если расчетный показатель кратности воздуха составляет меньше табличной, и при этом используется рециркуляция, объем подачи наружного потока может быть меньше 60 м3/ч для одного субъекта, но не менее 15-20 % общего потока воздухообмена в системе.
strojdvor.ru
Что такое кратность воздухообмена и зачем она нужна
Расчет системы вентиляции предполагает определения воздухообмена. Величина необходимого воздухообмена зависит от наличия некоторых факторов, таких как: кратность воздухообмена, наличие избыточных тепловыделений, влаговыделений, наличие вредных веществ и т. д. Читайте: как провести расчет необходимого воздухообмена помещений.Напомню вам, что величина воздухообмена помещения определяется наибольшим расчетным воздухообменом из вышеперечисленных. При условии, что наибольшее значение будет иметь воздухообмен по нормативной кратности, тогда именно значение кратности воздухообмена и будет влиять на воздухообмен помещения. Об расчете величины воздухообмена по кратности и об ее значениях пойдет речь в данном материале.
Что называют кратностью воздухообмена
Кратность воздухообмена (англ. air exchange rate) — это интенсивность обмена воздуха, которая определяется числом обменов воздуха за единицу времени. Она равняется отношению объема воздуха, что подается в единицу времени, к объему помещения, куда он подается.
Говоря простыми словами, это число которое показывает сколько раз за один час происходит полная смена объема воздуха помещения.

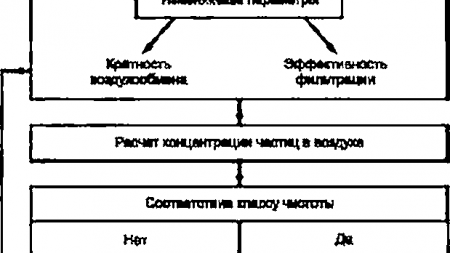

Расчет воздухообмена кратности
Как уже упоминалось, при условии когда вредные примеси не принимаются во внимание, то значение воздухообмена вычисляют по нормативной кратности. Будь то бытовое помещение или производственное помещение, формула для расчета воздухообмена по кратности будет одинаковой:
L = Vпом ⋅ Kp (м3/ч),
где Vпом — объем помещения, м3;
Kp — нормативная кратность воздухообмена, 1/ч.
Объем помещения должен быть известен, в то время как число кратности регламентируется нормами. К ним относятся строительные нормы (СНиП 2.08.01-89), санитарно-гигиенические нормы и другие.

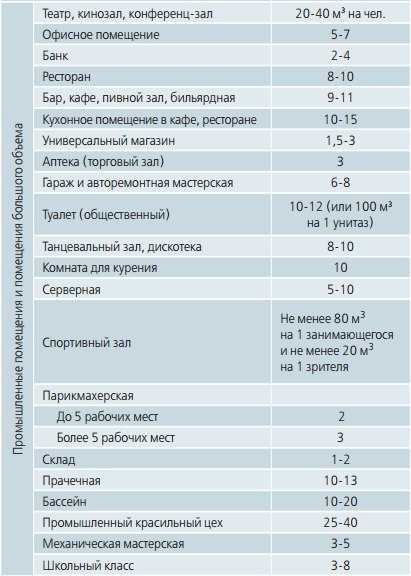

Значения кратности воздухообмена
В данной таблице приведены значения кратности воздухообмена для бытовых помещений:
Кратности воздухообмена для промышленных помещений и помещений со значительным объемом:
Представленные выше данные взяты из справочников известной украинской фирмы Vents.
Немного о воздухообмене

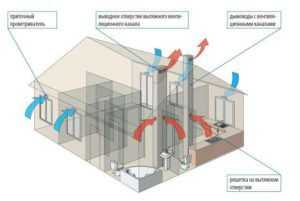

Как вы знаете, в жилых домах проектируют системы вентиляции с естественным побуждением.
Местами удаления воздуха из помещений служат кухня, ванна, туалет, то есть наиболее загрязненные помещения квартиры. Приточный наружный воздух поступает через щели, окна, двери.
С течением времени усовершенствуются материалы и конструкция окон. Нынешние конструкции являются совершенно герметичными, что не позволяет совершать необходимый воздухообмен и удовлетворять минимальную кратность воздухообмена.
Подобные проблемы решаются установкой различных систем притока воздуха. Такими являются приточные клапаны в стене, а также приточные клапаны в окнах.
Читайте также:
airducts.ru
Расчет вентиляции
При расчете систем вентиляции выполняется расчет всех её элементов.
Ниже приведены основные формулы и нормы, требуемые для расчет вентиляции в любом помещении.
Наша компания осуществляет грамотный расчет вентиляционных систем для любых помещений.
Звоните по телефону +7 (495) 212-14-11
Если проект уже существует, предложим варианты его удешевления, используя более экономичное оборудование по стоимости и в последующем обслуживании, но не менее качественное.
Всегда готовы помочь и ждем вашего обращения.
Оставьте контакты и мы перезвоним для консультации.
Расчет элементов системы вентиляции
Для расчета системы вентиляции и подбора всех её элементов необходимо выяснить:
- расход воздуха (подробнее об определении расхода воздуха см. ниже)
- аэродинамическое сопротивление системы (при этом суммируется сопротивление всех элементов вентсистемы, а также сопротивление воздуховодов в зависимости от их длины и размеров)
- мощность воздухонагревателя, определяется по формуле N нагр = G пр ⋅ρ возд ⋅c возд ⋅(t пом — t нар ), где
- G пр — Расход приточного воздуха
- ρ возд — Плотность воздуха
- c возд — Теплоёмкость воздуха
- t пом — Поддерживаемая в помещении температура
- t нар — Температура наружного воздуха
- мощность воздухоохладителя, определяется по формуле N охл = G пр ⋅ρ возд ⋅(I нар — I пом ), где
- G пр — Расход приточного воздуха
- ρ возд — Плотность воздуха
- I нар — Энтальпия наружного воздуха
- I пом — Энтальпия воздуха после воздухоохладителя
- производительность увлажнителя, определяется по формуле Pувл = dувл⋅Gпр⋅ρвозд, где
- d увл — Количество воды, которое необходимо добавить в воздух,
- G пр — Расход приточного воздуха
- ρ возд — Плотность воздуха
Расчет расхода воздуха
Расчет расхода приточного воздуха выполняется тремя различными способами:
- по числу людей
- по кратностям
- по условию удаления вредных веществ
В жилых, общественных и офисных зданиях используются первый и второй методы.
Расчет по числу людей
При расчете расхода воздуха по числу людей используют следующие нормативные значения подачи свежего воздуха:
- 60 м 3 /ч на каждого человека при постоянном пребывании на рабочем месте
- 30 м 3 /ч на каждого человека при временном пребывании (менее 2-х часов)
- 85 м 3/ч на каждого человека при занятиях спортом
Далее определяют численность каждого вида людей, умножают её на указанные выше значения и суммируют их.
Например, если в офисном помещении работает 3 человека, у каждого из которых может быть по посетителю, то в такое помещение следует подавать 270 м 3 /ч.
Другой пример. Тренажерный зал рассчитан на 30 посетителей. В этом случае расход приточного воздуха должен быть не меньше 30*85 = 2550 м 3/ч.
Расчет воздуха по кратностям
Для расчета вентиляции можно пользоваться понятием кратности воздухообмена.
Напомним, что кратность воздухообмена – величина, показывающая сколько раз в течение часа должен смениться воздух в помещении. Например, если кратность приточного воздуха для некоторого помещения площадью 50 м 2 при высоте потолков 3 м (т.е. объём помещения равен 150 м 3) составляет 3 крата, то расход приточного воздуха должен составить 450 м 3 /ч.

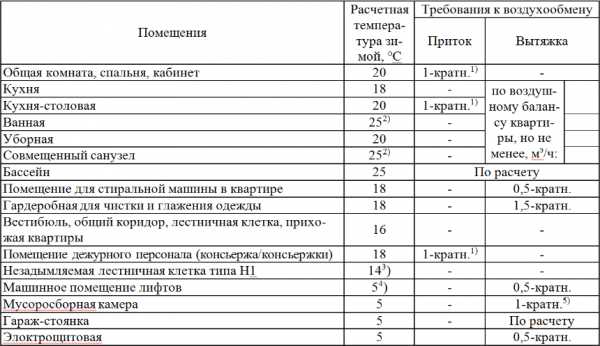

Кратности воздухообмена для различных помещений приведены ниже в таблицах в зависимости от типа объекта.
Расчетная температура воздуха и кратность воздухообмена в помещении магазинов
| № | Помещение | Расчетная температура воздуха для холодного периода года, °С | Кратность воздухообмена или количество воздуха, удаляемого из помещений | |
|---|---|---|---|---|
| приток | вытяжка | |||
| 1 | Торговые залы магазинов площадью 400 м2 и менее: | | | |
| | продовольственных | 16 | — | 1 |
| | непродовольственных | 16 | — | 1 |
| 2 | Торговые залы магазинов площадью более 400 м2: | | | |
| | продовольственных | 16 | По расчету | По расчету |
| | непродовольственных | 16 | По расчету | По расчету |
| 3 | Разрубочная | 10 | 3 | 4 |
| 4 | Разгрузочные помещения | 10 | По расчету | По расчету |
| 5 | Помещения для подготовки товаров к продаже (при размещении в отдельном помещении), комплектовочные, приемочные | 16 | 2 | 1 |
| 6 | Кладовые (неохлаждаемые): | | | |
| | хлеба, кондитерских изделий; | 16 | — | 0,5 |
| | гастрономии, рыбы, молока, фруктов, овощей, солений, вина, пива, напитков; | 8 | — | 1 |
| | обуви, парфюмерии, товаров бытовой химии, химикатов; | 16 | — | 2 |
| | прочих товаров | 16 | — | 0,5 |
| 7 | Помещения демонстрации новых товаров (при размещении в отдельном помещении) | 16 | 2 | 2 |
| 8 | Гладильные | 16 | По расчету | По расчету |
| 9 | Камеры для мусора (неотапливаемые) | — | — | — |
| 10 | Помещение для механизированного прессования бумажных отходов | 16 | — | 1,5 |
| | Помещения для хранения: | | | |
| 11 | упаковочных материалов и инвентаря | 16 | — | 1 |
| 12 | контейнеров обменного фонда | — | — | 1 |
| 13 | тары | 8 | — | 1 |
| 14 | уборочного инвентаря, моющих средств | 16 | — | 1,5 |
| 15 | Бельевая | 18 | — | 0,5 |
| 16 | Мастерские, лаборатории | 18 | 2 | 3 |
| 17 | Охлаждаемые камеры для содержания: | | | |
| | мяса, полуфабрикатов, гастрономии | 0 | — | — |
| | рыбы | -2 | — | — |
| | овощей, фруктов, кондитерских изделий, напитков | 4 | 4 | 4 |
| | пищевых отходов | 2 | — | 10 |
| 18 | Машинные отделения охлаждаемых камер с воздушным охлаждением | 5 | По расчету | |
| 19 | Машинные отделения охлаждаемых камер с водяным охлаждением | 5 | 2 | 3 |
| 20 | Конторские помещения, комната персонала, главная касса, помещение охраны, опорный пункт АСУ | 18 | — | 1 |
| 21 | Гардеробные, подсобная для персонала предприятия общественного питания, комната для приема пищи | 16 | — | 1 |
| 22 | Общественные туалеты для покупателей и туалеты для персонала | 16 | — | 50 м3/ч на унитаз |
| 23 | Душевые | 25 | — | 5 |
| 24 | Комната-профилакторий (при размещении магазина в подземных этажах) | 20 | — | 60 м3/ч на чел. |
| 25 | Помещения приема и выдачи заказов | 16 | — | |
Расчетная температура воздуха и кратность воздухообмена в помещениях предприятий общественного питания
| № | Наименования помещений | Расчетная температура воздуха, °С | Кратность воздухообмена в час | |
|---|---|---|---|---|
| приток | вытяжка | |||
| 1 | Зал, раздаточная | 16 | По расчету, но не менее 30 м3/ч на чел. | |
| 2 | Вестибюль, аванзал | 16 | 2 | — |
| 3 | Магазин кулинарии | 16 | 3 | 2 |
| 4 | Горячий цех, помещение выпечки кондитерских изделий | 5 | По расчету, но не менее 100 м3/ч на чел. | |
| 5 | Цеха: доготовочный, холодный, мясной, птицегольевой, рыбный, обработки зелени и овощей | 18 | 3 | 4 |
| 6 | Помещение заведующего производством | 18 | 2 | — |
| 7 | Помещение для мучных изделий и отделки кондитерских изделий, бельевая | 18 | 1 | 2 |
| 8 | Помещение для резки хлеба, для подготовки мороженого, сервизная, подсобная | 18 | 1 | 1 |
| 9 | Моечная: столовой, кухонной посуды, судков, тары | 18 | 4 | 6 |
| 10 | Кабинет директора, контора, главная касса, комнаты официантов, персонала, кладовщика | 184 | 4 | 6 |
| 11 | Кладовая сухих продуктов, кладовая инвентаря, кладовая винно-водочных изделий, помещение для хранения пива | 12 | — | 1 |
| 12 | Кладовые овощей, солений, тары | 5 | — | 2 |
| 13 | Приемная | 16 | 3 | — |
| 14 | Машинное отделение охлаждаемых камер с воздушным охлаждением агрегатов | По расчету | По расчету | По расчету |
| 15 | То же, с водяным охлаждением агрегатов | — | 3 | 4 |
| 16 | Ремонтные мастерские | 16 | 2 | 3 |
| 17 | Помещения общественных организаций | 16 | 1 | 1 |
| 18 | Охлаждаемые камеры для хранения: | | | |
| | мяса | 0 | — | — |
| | рыбы | -2 | — | — |
| | молочно-жировых продуктов, гастрономии | 2 | — | — |
| | полуфабрикатов, в том числе высокой степени готовности | 0 | — | — |
| | овощей, фруктов, ягод, напитков | 4 | 4 | 4 |
| | кондитерских изделий | 4 | — | — |
| | вин и напитков | 6 | — | — |
| | мороженого и замороженных фруктов | -15 | — | — |
| | пищевых отходов | 5 | — | 10 |
| 19 | Курительная комната | 16 | — | 10 |
| 20 | Разгрузочные помещения | 10 | По расчету | По расчету |
Расчетная температура воздуха и кратность воздухообмена в помещениях физкультурно-оздоровительных учреждений
| № п/п | Наименования помещений | Расчетная температура воздуха, °С | Кратность воздухообмена в час | |
|---|---|---|---|---|
| приток | вытяжка | |||
| 1 | Спортивные залы без мест для зрителей (кроме залов художественной гимнастики) | 15 | По расчету, но не менее 80 м3/ч на одного занимающегося | |
| 2 | Залы художественной гимнастики и хореографические классы | 18 | По расчету, но не менее 80 м3/ч на одного занимающегося | |
| 3 | Помещения индивидуальной силовой и акробатической подготовки, индивидуальной разминки перед соревнованиями | 16 | 2 | 3 |
| 4 | Мастерские | 16 | 2 | 3 |
| 5 | Учебные классы, методические кабинеты, комнаты инструкторского и тренерского состава, судей, прессы, административного и инженерно-технического состава | 18 | 3 | 2 |
| 6 | Бытовые помещения рабочих, служащих охраны общественного порядка | 18 | 2 | 3 |
| 7 | Помещение пожарного поста | 18 | — | 2 |
| 8 | Гардеробная верхней одежды для занимающихся | 16 | — | 2 |
| 9 | Раздевалка (в том числе при массажных) | 25 | По балансу с учетом душевых | 2 (через душевые) |
| 10 | Душевые | 25 | 5 | 10 |
| 11 | Массажные | 22 | 4 | 4 |
| 12 | Санитарные узлы: | | — | |
| | общего пользования | 16 | — | 100 м3/ч на унитаз или писсуар |
| | для занимающихся (при раздевальных) | 20 | — | 50 м3/ч на унитаз или писсуар |
| | индивидуального пользования | 16 | — | 25 м3/ч на унитаз или писсуар |
| 13 | Умывальные при санитарных узлах общего пользования | 16 | — | За счет санитарных узлов |
| 14 | Инвентарные при залах | 15 | — | 1 |
| 15 | Кладовые и складские помещения: | | — | |
| | с постоянным пребыванием обслуживающего персонала; | 16 | — | 2 |
| | с кратковременным пребыванием обслуживающего персонала | 10 | — | 1 |
| 16 | Склады реагентов, хозяйственных химикатов и красок | 10 | — | 2 |
| 17 | Помещения для сушки спортивной одежды | 22 | 2 | 2 |
Расчетная температура воздуха и кратность воздухообмена в помещениях кредитно-финансового учреждения
| № | Наименования помещений | Расчетная температура воздуха, °С | Кратность воздухообмена в час | |
|---|---|---|---|---|
| приток | вытяжка | |||
| 1 | Операционный и кассовый залы | 18 | По расчету на ассимиляцию тепловлагоизбытков, но не менее двухкратного воздухообмена | |
| 2 | Общие рабочие комнаты, кассы пересчета монет | 18 | 2 | 2 |
| 3 | Помещение для совещаний и переговоров | 18 | 3 | 3 |
| 4 | Касса пересчета банкнот | 18 | 3 | 3 |
| 5 | Помещения средств вычислительной техники, вычислительный центр | 18 | По расчету на ассимиляцию тепловлагоизбытков | |
| 6 | Помещение связи (телетайпная) и ксерокопирования | 18 | 2,5 | 2,5 |
| 7 | Кабинеты и приемные | 18 | 1,5 | 1,5 |
| 8 | Архив, кладовая бланков, кладовая оборудования и инвентаря, кладовая банковских материалов, помещение для хранения личных вещей кассиров | 18 | — | 1,5 |
| 9 | Ремонтные мастерские | 18 | 2 | 2 |
| 10 | Комната приема пищи, буфет | 16 | 3 | 4 |
| 11 | Помещение для хранения оружия, заряжания и чистки оружия | 16 | — | 1 |
| 12 | Боксы для инкассаторских машин | 8 | По нормам проектирования гаражей-стоянок | |
| 13 | Помещения охраны с пожарным постом | 18 | 1 | 1,5 |
| 14 | Помещения личной гигиены женщин | 23 | — | 5 |
| 15 | Санитарные узлы | 16 | | 50 м3/ч на унитаз или писсуар |
| 16 | Вестибюль | 16 | 2 | — |
| 17 | Гардеробные | 16 | — | 2 |
| 18 | Помещения для размещения источников бесперебойного электроснабжения | 16 | По расчету на ассимиляцию тепловлагоизбытков | |
www.informteh.ru
Методические указания к курсовому проекту, страница 8
3.4. Определение воздухообменов по нормативной кратности
В помещениях, для которых по соответствующим СНиП даны кратности по притоку и вытяжке, воздухообмен, м3/ч, определяется по формуле:
L = Кр V, ( 20 )
где Кр – нормируемая кратность воздухообмена, ч-1;
V– объем помещения, м3.
Значения нормируемой кратности для помещений приведены в табл.13.
Таблица 13 – Кратность воздухообмена в помещениях
Наименование помещения | Расчетная температура,оС | Кратность, ч-1 | |
приток | вытяжка | ||
1 | 2 | 3 | 4 |
Театры, кинотеатры, клубы | |||
Фойе | 16 | 2 | – |
Вестибюль | 16 | 2 | – |
Кинопроекционная | 14 | 2 | 2 |
Курительная | 14 | – | 10 |
Санузлы | 15 | – | 100 м3/ч на 1 унитаз |
Аккумуляторная | 15 | – | 3 |
Перемоточная | 18 | – | 2 |
Буфет | 18 | 2 | 3 |
Административные комнаты | 18 | – | 1 |
Административные учреждения | |||
Вестибюль | 16 | 2 | – |
Гардероб | 18 | – | 1 |
Курительная | 16 | – | 10 |
Санузлы | 15 | – | 100 м3/ч на 1 унитаз |
Буфет | 18 | 2 | 3 |
Рабочие комнаты, кабинеты | 18 | 1,5 | 1,5 |
Спортивные сооружения | |||
Вестибюль | 16 | 2 | – |
Гардероб | 16 | – | 1 |
Раздевалки и душевые | 18 | – | 2 |
Санузлы | 16 | – | 50 м3/ч |
На 1 унитаз | |||
Воздухообмены по нормируемой кратности заносят в табл. 14.
Таблица 14 – Воздухообмен в помещениях по нормативной кратности
Наименование помещения | Объем помещения м3 | Расчетная температура tв ,оС | Кратность, ч-1 | Воздухообмен, м3/ч | ||
приток | вытяжка | приток | вытяжка | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
3.5. Составление воздушного баланса
Воздушный баланс составляют для трех периодов года. Расчетные воздухообмены как по вредностям, так и по нормируемой кратности для всех помещений заносят в табл. 15. При этом вначале составляется баланс в кг/ч, а затем определяется объемное количество воздуха в м3/ч по формуле (19).
Таблица 15 – Таблица воздушного баланса
Помещение | Приточная вентиляция | Вытяжная вентиляция | |||||||
наименование | объем,м3 | механическая, кг/ч м3/ч | естественная, кг/ч м3/ч | всего, кг/ч м3/ч | кратность | механическая, кг/ч м3/ч | естественная, кг/ч м3/ч | всего, кг/ч м3/ч | кратность |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
После составления табл. 15 необходимо для каждого периода определить суммарные весовые и объемные расходы приточного и вытяжного воздуха по этажам и по зданию в целом. При этом весовые расходы притока и вытяжки в кг/ч должны быть равными. Как правило, суммарный расход вытяжки превышает приток. Поэтому полученную разность расходов необходимо подать для соблюдения воздушного баланса в коридоры, вестибюли, холлы.
4. КОНСТРУИРОВАНИЕ СИСТЕМ ВЕНТИЛЯЦИИ
4.1. Выбор принципиальных и конструктивных схем вентиляции
Выбор схемы вентиляции зависит от назначения помещения здания, его этажности, характера помещения и вида вредных выделений в нем.
vunivere.ru
Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий
Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений в жилых зданиях и общежитиях (ГОСТ 30494-96, СанПиН 2.1.2.1002-00)
Период | Наименование помещения | Температура | Результирующая | Относительная | Скорость движения | ||||
|---|---|---|---|---|---|---|---|---|---|
опт | доп | опт | доп | опт | доп | опт | доп | ||
Холодный | Жилая комната | 20-22 | 18-24 | 19-20 | 17-23 | 45-30 | 60 | 0,15 | 0,2 |
То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С | 21-23 | 20-24 | 20-22 | 19-23 | 45-30 | 60 | 0,15 | 0,2 | |
Кухня | 19-21 | 18-26 | 18-20 | 17-25 | НН* | НН | 0,15 | 0,2 | |
Туалет | 19-21 | 18-26 | 18-20 | 17-25 | НН | НН | 0,15 | 0,2 | |
Ванная, совмещенный санузел | 24-26 | 18-26 | 23-27 | 17-26 | НН | НН | 0,15 | 0,2 | |
Помещения для отдыха и учебных занятий | 20-22 | 18-24 | 19-21 | 17-23 | 45-30 | 60 | 0,15 | 0,2 | |
Межквартирный коридор | 18-20 | 16-22 | 17-19 | 15-21 | 45-30 | 60 | 0,15 | 0,2 | |
Вестибюль, лестничная клетка | 16-18 | 14-20 | 15-17 | 13-19 | НН | НН | 0,2 | 0,3 | |
Кладовая | 16-18 | 12-22 | 15-17 | 11-21 | НН | НН | НН | НН | |
Теплый | Жилая комната | 22-25 | 20-28 | 22-24 | 18-27 | 60-30 | 65 | 0,2 | 0,3 |
*НН – не нормируется. Примечания: – значения в скобках относятся к домам для престарелых и инвалидов; | |||||||||
Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по СНиП 2.08.01-89* ЖИЛЫЕ ЗДАНИЯ.
№№ | Помещения | Расчетная | Кратность воздухообмена | |
|---|---|---|---|---|
приток | вытяжка | |||
1 | 2 | 3 | 4 | 5 |
1 | Жилая комната квартир или общежитий | 18 (20) | – | 3 м³/ч на 1 м² |
2 | То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С и ниже | 20(22) | – | то же |
3 | Кухня квартиры и общежития, кубовая: | 18 | – |
|
4 | Сушильный шкаф для одежды и обуви в квартирах | – | – | 30 м³/ч |
5 | Ванная | 25 | – | 25 м³/ч |
6 | Уборная индивидуальная | 18 | – | 25 м³/ч |
7 | Совмещенный помещение уборной и ванной | 25 | – | 50 м³/ч |
8 | То же с индивидуальным нагревом | 18 | – | 50 м³/ч |
9 | Умывальная обшая | 18 | – | 0,5 |
10 | Душевая общая | 25 | – | 5 |
11 | Уборная общая | 16 | – | 50 м³/ч на 1 унитаз и |
12 | Гардеробная комната для чистки и глажения одежды, умывальная в общежитии | 18 | – | 1,5 |
13 | Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме | 16 | – | – |
14 | Вестибюль, общий коридор, лестничная клетка в общежитии | 18 | – | – |
15 | Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала | 18 | – | 1 |
16 | Постирочная | 15 | по расчету, | 7-кратн. |
17 | Гладильная, сушильная в общежитии | 15 | по расчету, | 3-кратн. |
18 | Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии | 12 | – | 0,5 |
19 | Палата изолятора в общежитии | 20 | – | 1 |
20 | Машинное помещение лифтов | 5 | – | по расчету, |
21 | Мусоросборная камера | 5 | – | 1 |
Примечания. 1. В угловых помещениях квартир и общежитий расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице. 2. В лестничных клетках домов для IV климатического района и IIIБ климатического подрайона, а также домов с квартирным отоплением расчетная температура воздуха не нормируется. 3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С. 4. Значения в скобках относятся к домам для престарелых и семей с инвалидами. | ||||
Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по МГСН 3.01-01 ЖИЛЫЕ ЗДАНИЯ.
№№ | Помещения | Расчетная | Кратность воздухообмена | |
|---|---|---|---|---|
приток | вытяжка | |||
1 | 2 | 3 | 4 | 5 |
1 | Общая комната (гостиная), спальня, жилая комната общежития1) | 20 (22)2) | не менее | – |
2 | Кухня квартиры и общежития |
|
|
|
3 | Кухня-ниша | 16(18)2) | Механическая приточно-вытяжная | |
4 | Ванная комната | 25 | – | 25 м³/ч |
5 | Уборная | 18 | – | 25 м³/ч |
6 | Совмещенный санузел | 25 | – | 50 м³/ч |
7 | Совмещенный санузел с индивидуальным подогревом | 18 | – | 50 м³/ч |
8 | Душевая | 25 | – | 5-кратн. |
9 | Гардеробная комната для чистки и глажения одежды | 18 | – | 1,5-кратн. |
10 | Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме | 16 | – | – |
11 | Вестибюль, общий коридор, передняя, лестничная клетка в общежитии | 16 | – | – |
12 | Постирочная | 15 | по расчету, | 7-кратн. |
13 | Гладильная, сушильная в общежитии | 15 | по расчету, | 3-кратн. |
14 | Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях | 12 | – | 1,5-кратн. |
15 | Машинное помещение лифтов3) | 5 | – | по расчету, |
16 | Мусоросборная камера | 5 | – | 1-кратн. (через ствол мусоропровода) |
17 | Сауна5) | 164) | – | по расчету |
18 | Тренажерный зал5) | 16 | – | 80 м³/ч на человека |
19 | Биллиардная5) | 18 | – | 0,5-кратн. |
20 | Библиотека, кабинет5) | 20 | – | 0,5-кратн. |
21 | Гараж-стоянка5) | 5 | – | по расчету |
22 | Бассейн5) | 25 | Механическая приточно-вытяжная | |
Примечания. 1. В одной из спален следует предусматривать расчетную температуру воздуха 22 °С. 2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование. 3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С. 4. Температура для расчета дежурного отопления. 5. Расчетные параметры воздуха и кратность воздухообмена указанны для квартир и одноквартирных домов жилища I категории. 6. В угловых помещениях квартир, одноквартирных домов и общежитии расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице (но не выше 22 °С). 7. В помещениях общественного назначения общежитий и специализированных квартирных жилых домов для престарелых и семей с инвалидами расчетные параметры воздуха и кратность воздухообмена следует принимать по соответствующим нормативным документам или техническому заданию в зависимости от назначения этих помещений. | ||||
Выдержка из СНиП 31-02-2001 ДОМА ЖИЛЫЕ ОДНОКВАРТИРНЫЕ.
8 ОБЕСПЕЧЕНИЕ САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКИХ ТРЕБОВАНИЙ
8.1 При проектировании и строительстве домов должны быть предусмотрены установленные настоящими нормами и правилами меры, обеспечивающие выполнение санитарно-эпидемиологических требований по охране здоровья людей и окружающей природной среды.
8.2 Система отопления и ограждающие конструкции дома должны быть рассчитаны на обеспечение в помещениях дома в течение отопительного периода при расчетных параметрах наружного воздуха для соответствующих районов строительства температуры внутреннего воздуха в допустимых пределах, установленных ГОСТ 30494, но не ниже 20 °С для всех помещений с постоянным пребыванием людей (по СНиП 41-01-2003), а в кухнях и уборных – 18 °С, в ванных и душевых – 24 °С.
При устройстве в доме системы воздушного отопления с принудительной подачей воздуха в холодный период года эта система должна быть рассчитана на обеспечение в помещениях дома оптимальных значений параметров микроклимата по ГОСТ 30494 (температура, относительная влажность и скорость движения воздуха, результирующая температура помещения и ее локальная асимметрия). При устройстве системы кондиционирования воздуха оптимальные параметры должны обеспечиваться и в теплый период года.
8.3 Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях в соответствии с санитарными требованиями и равномерность его поступления и распространения. Вентиляция может быть:
– с естественным побуждением удаления воздуха через вентиляционные каналы;
– с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением;
– комбинированная с естественным притоком и удалением воздуха через вентиляционные каналы с частичным использованием механического побуждения.
Удаление воздуха следует предусматривать из кухни, уборной, ванны и при необходимости – из других помещений дома.
Воздух из помещений, в которых могут быть вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения, в том числе через вентиляционные каналы.
Для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания помещений дома через окна, форточки, фрамуги и др.
8.4 Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета не менее однократного обмена объема воздуха в течение одного часа в помещениях с постоянным пребыванием людей. Из кухни в режиме обслуживания должно удаляться не менее 60 м3 воздуха в час, из ванны, уборной – 25 м3 воздуха в час.
Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.
8.5 (Исключен, Поправка от 26.05.2004 г.).
8.6 Используемые при строительстве материалы и изделия, подлежащие гигиенической оценке в соответствии с утвержденными Минздравом России Перечнями видов продукции и товаров, должны иметь гигиеническое заключение, выданное органами и учреждениями государственной санитарно-эпидемиологической службы.
8.7 При строительстве домов на участках, где, поданным инженерно-экологических изысканий, имеются выделения почвенных газов (радона, метана, торина), должны быть приняты меры по изоляции соприкасающихся с грунтом полов и стен подвалов, чтобы воспрепятствовать проникновению почвенного газа из грунта в дом, и другие меры, способствующие снижению его концентрации з соответствии с требованиями санитарных норм.
8.8 Звукоизоляция наружных и внутренних ограждающих конструкций жилых помещений, воздуховодов и трубопроводов должна обеспечивать снижение звукового давления от внешних источников шума, а также от шума оборудования инженерных систем до уровня, не превышающего допускаемого по СНиП II-12.
Стены, разделяющие жилые блоки блокированного дома, должны иметь индекс изоляции воздушного шума не ниже 50 дБ.
8.9 Естественное освещение должно быть обеспечено в жилых комнатах и кухне. Отношение площади световых проемов к площади пола жилых помещений и кухонь должно быть не менее 1:8. Для мансардных этажей допускается принимать это отношение не менее 1:10.
Необходимость естественного освещения для встроенных помещений общественного назначения устанавливается по СНиП 2.08.02. Уровень естественного освещения этих помещений должен соответствовать требованиям СНиП 23-05.
8.10 Ограждающие конструкции дома должны иметь теплоизоляцию, воздухоизоляцию от проникновения наружного холодного воздуха и пароизоляцию от диффузии водяного пара из внутренних помещений, обеспечивающие:
– необходимую температуру на внутренних поверхностях конструкций и отсутствие конденсации влаги внутри помещений;
– предотвращение накопления влаги в конструкциях.
Разница температур внутреннего воздуха и внутренней поверхности конструкций наружных стен при расчетной температуре внутреннего воздуха не должна превышать 4 °С, а для конструкций пола первого этажа – 2 °С. Температура внутренней поверхности конструктивных элементов окон не должна быть ниже 3 °С при расчетной температуре наружного воздуха.
Помещения дома должны быть защищены от проникновения дождевой, талой, грунтовой воды и бытовых утечек воды.
8.11 Снабжение дома питьевой водой должно быть предусмотрено от централизованной сети водоснабжения населенного пункта.
Допускается предусматривать индивидуальные и коллективные источники водоснабжения из подземных водоносных горизонтов или из водоемов из расчета суточного расхода хозяйственно-питьевой воды не менее 60 л на человека. В районах с ограниченными водными ресурсами расчетный суточный расход воды допускается уменьшать по согласованию с местными органами Минздрава России, Качество питьевой воды должно соответствовать гигиеническим нормативам, утвержденным Минздравом России.
8.12 Для удаления сточных вод должна быть предусмотрена система канализации – централизованная, локальная или индивидуальная, в том числе выгребная, поглощающая или с санитарной индивидуальной биообработкой.
Сбор и удаление твердых бытовых отходов и отходов от эксплуатации помещений общественного назначения должны быть организованы в соответствии с правилами эксплуатации жилищного фонда, принятыми местными органами власти.
Сточные воды и твердые отходы должны удаляться без загрязнения территории и водоносных горизонтов.
9 ЭНЕРГОСБЕРЕЖЕНИЕ
9.1 Дом должен быть запроектирован и возведен таким образом, чтобы при выполнении установленных требований к внутреннему микроклимату помещений и другим условиям проживания обеспечивалось эффективное и экономное расходование невозобновляемых энергетических ресурсов при его эксплуатации.
9.2 Соблюдение требований, касающихся норм по энергосбережению, оценивают или по характеристикам основных элементов дома – строительных конструкций и инженерных систем, или по комплексному показателю удельного расхода энергии на отопление дома.
9.3 При оценке энергоэффективности дома по характеристикам его строительных конструкций и инженерных систем требования настоящих норм считаются выполненными, если соблюдены следующие условия:
– приведенное сопротивление теплопередаче и воздухопроницаемость ограждающих конструкций не ниже требуемых по СНиП 23-02-2003;
– системы отопления, вентиляции, кондиционирования воздуха и горячего водоснабжения имеют автоматическое или ручное регулирование;
– инженерные системы дома при централизованном снабжении оснащены приборами учета тепловой энергии, холодной и горячей воды, электроэнергии и газа.
9.4 При оценке энергоэффективности дома по комплексному показателю удельного расхода энергии на его отопление требования настоящих норм считаются выполненными, если расчетное значение удельного расхода энергии q для поддержания в доме нормируемых параметров микроклимата и качества воздуха не превышает максимально допустимого нормативного значения , приведенного в СНиП 23-02.
При этом инженерные системы дома должны иметь автоматическое или ручное регулирование и при централизованном снабжении должны быть оснащены приборами учета расхода теплоты, холодной и горячей воды, электроэнергии и газа. (Поправка от 26.05.2004 г.).
9.5 Расчетное значение удельного расхода тепловой энергии на отопление запроектированного дома q определяют как сумму теплопотерь через ограждающие конструкции и с уходящим воздухом через систему вентиляции за отопительный период, отнесенную к 1 м2 площади отапливаемых помещений дома и числу градусо-суток отопительного периода.
9.6 В целях достижения оптимальных технико-экономических характеристик дома и дальнейшего сокращения удельного расхода энергии на отопление предусматривают:
– объемно-планировочные решения дома, обеспечивающие улучшение показателей его компактности;
– наиболее рациональную ориентацию дома и его помещений по отношению к странам света с учетом преобладающих направлений холодного ветра и потоков солнечной радиации;
– применение эффективного инженерного оборудования соответствующего номенклатурного ряда с повышенным КПД;
– утилизацию теплоты отходящего воздуха, сточных вод, использование возобновляемых источников солнечной энергии, ветра и т.д.
Если в результате проведения указанных мероприятий соблюдение условий 9.4 обеспечивается при меньших значениях сопротивления теплопередаче ограждающих конструкций, чем требуемые СНиП 23-02-2003, то допускается снижать показатели сопротивления теплопередаче стен по сравнению с требуемыми СНиП 23-02-2003.
9.7 В зависимости от отношения максимально допустимого нормативного значения удельного расхода тепловой энергии на отопление дома к расчетному (К= /q) дом относят к одной из следующих категорий энергоэффективности:
– при К>1,25 – дом высокой энергоэффективности;
– при К=1,25-1,1 – дом повышенной энергоэффективности;
– при К=1,1-1,0 – дом нормальной энергоэффективности.
Категорию энергоэффективности заносят в паспорт дома при вводе его в эксплуатацию и уточняют впоследствии по результатам эксплуатации и с учетом проводимых мероприятий по энергосбережению.
9.8 Нормы настоящего раздела не распространяются на возводимые собственными силами традиционные дома с рублеными стенами из бревен при площади отапливаемых помещений не более 60 м2.
10 ДОЛГОВЕЧНОСТЬ И РЕМОНТОПРИГОДНОСТЬ
10.1 При соблюдении установленных правил эксплуатируемый дом должен сохранять свои свойства в соответствии с требованиями настоящих норм и правил в течение предполагаемого срока службы, который может устанавливаться в задании на проектирование.
10.2 Основные неремонтируемые элементы дома, которыми определяется его прочность, устойчивость и срок службы дома в целом, должны сохранять свои свойства в допустимых пределах с учетом требований ГОСТ 27751 и строительных норм и правил на строительные конструкции из соответствующих материалов.
10.3 Элементы, детали, оборудование с меньшими сроками службы, чем предполагаемый срок службы дома, должны быть заменяемы в соответствии с установленными в проекте межремонтными сроками с учетом требований задания на проектирование. Решение о применении менее или более долговечных элементов, материалов или оборудования при соответствующем увеличении или уменьшении межремонтных сроков устанавливается технико-экономическими расчетами.
10.4 Конструкции и детали должны быть выполнены из материалов, обладающих стойкостью к возможным воздействиям влаги, низких температур, агрессивной среды, биологических и других неблагоприятных факторов согласно СНиП 2.03.11.
В необходимых случаях должны быть приняты соответствующие меры от проникновения дождевых, талых, грунтовых вод в толщу несущих и ограждающих конструкций дома, а также образования недопустимого количества конденсационной влаги в наружных ограждающих конструкциях путем достаточной герметизации конструкций или устройства вентиляции закрытых пространств и воздушных прослоек.
В соответствии с требованиями действующих нормативных документов должны применяться необходимые защитные составы и покрытия.
10.5 Стыковые соединения сборных элементов и слоистые конструкции должны быть рассчитаны на восприятие температурно-влажностных деформаций и усилий, возникающих при неравномерной осадке оснований и при других эксплуатационных воздействиях. Используемые в стыках уплотняющие и герметизирующие материалы должны сохранять упругие и адгезионные свойства при воздействии отрицательных температур и намокании и быть устойчивыми к ультрафиолетовым лучам. Герметизирующие материалы должны быть совместимыми с материалами защитных и защитно-декоративных покрытий конструкций в местах их сопряжения.
10.6 Должна быть обеспечена возможность доступа к оборудованию, арматуре и приборам инженерных систем дома и их соединениям для осмотра, технического обслуживания, ремонта и замены.
Оборудование и трубопроводы, на работу которых могут отрицательно повлиять низкие температуры, должны быть защищены от их воздействия.
10.7 При строительстве домов в районах со сложными геологическими условиями, подверженных сейсмическим воздействиям, подработке, просадкам и другим перемещениям грунта, включая морозное пучение, вводы инженерных коммуникаций должны выполняться с учетом необходимости компенсации возможных перемещений основания.
Оборудование и трубопроводы должны быть закреплены на строительных конструкциях дома таким образом, чтобы их работоспособность не нарушалась при возможных перемещениях конструкций
www.pcv.ru
Таблица кратности воздухообмена. Расчет подачи воздуха в помещение. Аэродинамический расчет вентиляционных систем
Московский государственный строительный университет
Кафедра отопления и вентиляции
Курсовой проект по вентиляции гражданского здания
Выполнил студент:
Консультант:
.
2004 ГОД.
Оглавление:
Таблица кратности воздухообмена…………………………………………………………………… 1
Исходные данные…………………………………………………………………………………………….. 4
Расчет подачи воздуха в помещение………………………………………………………………… 6
Аэродинамический расчет вентиляционных систем………………………………………….. 7
Аэродинамический расчет системы П1…………………………………………………………. 7
Аэродинамический расчет системы В1……………………………………………………….. 10
Аэродинамический расчет системы В2……………………………………………………….. 14
Подбор оборудования…………………………………………………………………………………….. 16
Подбор фильтра…………………………………………………………………………………………. 16
Расчет калориферной установки…………………………………………………………………. 16
Подбор вентилятора для приточной системы………………………………………………………18
Акустический расчет системы П1……………………………………………………………………..20
Расчет шумоглушителя…………………………………………………………………………………22 Список используемой литературы……………………………………………………………………….23
Оглавление:
Исходные данные……………………………………………………………………………. …………1
Выбор принципиальной схемы обработки воздуха и построение на I-d диаграмме процессов состояния воздуха………………………………………………………………………………………….3
Расчет подачи воздуха в помещение………………………………………………………………… 5
Подбор оборудования………………………………………………………………………………………. 6
Подбор фильтра…………………………………………………………………………………………… 6
Расчет калориферной установки…………………………………………………………………… 7
Расчет воздухоохладителя………………………………………………………………………….. 11
Аэродинамический расчет систем КВ…………………………………………………………….. 13
Подбор вентилятора для системы КВ……………………………………………………………….17
Список используемой литературы……………………………………………………………………….18
Г. Воркута
Жилые районы
Система вентиляции проектируется в спортзале пристройки к школе. Целесообразно принять к установке раздачу веерной струёй, разместив плафоны и воздуховоды в подшивном потолке. (Высота спортзала 6,0 м следовательно принимаем подшивной потолок высотой 1 м). В вытяжной системе используются решётки типа РР 200х800 мм
Исходные данные для проектирования:
Помещение размером 23300х12600х6000 мм
Предварительный расчётный воздухообмен
Расчётная температура воздуха в помещении
Предварительная температура притока
Допустимая подвижность воздуха в рабочей зоне
Скорость и температура на оси струи при входе в рабочую зону
Подача воздуха веерной струёй.
Для формирования веерной струи примем к установке регулируемые потолочные воздухораспределители типа ВДУМ. Подача производится настилающейся струёй.
Схему помещения см. в приложении 1.
Разбиваем потолок на прямоугольные ячейки, в центре каждой из которых находится воздухораспределитель. Принимаем ячейки размером 6300х5825мм.
Находим расчётную длину струи:
Проверяем правильность установки воздухораспределителей:
Количество ячеек 8 шт., следовательно, нужно 8 воздухораспределителей.
Требуемая производительность каждого воздухораспределителя:
Безотрывное течение должно происходить на протяженности струи l, что обеспечивается величиной геометрической характеристики струи :
Требуемая площадь насадка из условия обеспечения определяется из формулы:
, следовательно:
Принимаем ВДУМ-3 с диаметром горловины равным 0,08 м2.
фактическая скорость выпуска воздуха:
фактическая скорость воздуха на оси при входе в рабочую зону:
при данном способе воздухораспределения и подаче охлаждённого воздуха коэффициенты стеснения , взаимодействия, неизотермичности принимаются равными 1.
Фактическая разность температур:
фактическая геометрическая характеристика:
vunivere.ru
