| 1 | Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В | 145…260 | ||
| 2 | Выходное напряжение переменного тока, В | при входном напряжении 165…260 В | 200…240 | |
| при входном напряжении 145…165 В | более 170 | |||
| 3 | Номинальная мощность нагрузки, ВА | 400 | ||
| 4 | Максимальная мощность нагрузки (не более 15 минут в течении 1 часа), ВА, не более | 555 | ||
| 5 | Мощность, потребляемая от сети, без нагрузки, ВА, не более | 3 | ||
| 6 | Пределы изменения нагрузки, % | 0…100 | ||
| 7 | Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор «ВЫХОД», В | менее 170 более 242 |
||
| 8 | Напряжение между «Землей» и «Нулем», при котором индикатор «СЕТЬ» начинает мигать с частотой 4 раза в секунду, В | более 20 | ||
| 9 | Входное напряжение, при котором индикатор «СЕТЬ» начинает мигать с частотой 1 раз в секунду, В | менее 165 более 260 |
||
| 10 | Время переключения, мс, не более | 20 | ||
| 11 | Диапазон рабочих температур, °С | -10…+40 | ||
| 12 | Относительная влажность воздуха при 25 °С, %, не более | 80 | ||
| 13 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 130х170х85 | |
| в упаковке | 180х190х90 | |||
| 14 | Масса, НЕТТО (БРУТТО), не более, кг | 1,8 (2,0) | ||
| 15 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | ||
| 16 | Cодержание драгоценных металлов и камней | Нет | ||
Стабилизаторы напряжения TEPLOCOM: фото, характеристики
Назначение стабилизаторов напряжения для котлов отопления
Для надежной и безаварийной работы систем отопления необходимо обеспечить стабильное электропитание всех составляющих этой системы. Для этой цели разработаны специальные стабилизаторы напряжения для котлов отопления. Газовый котел представляет собой сложную дорогую установку, которая оснащается большим количеством электроники. Электронные устройства призваны контролировать все процессы сжигания топлива и циркуляции воды. В современный газовый котел входят микропроцессор, насосы, программаторы, устройства управления клапанами. Эти компоненты системы требуют стабильного синусоидального напряжения
Подробнее о требованиях к параметрам электроэнергии можно прочитать в статье Показатели качества электроэнергии
Стабилизаторы сетевого напряжения для котлов серии TEPLOCOM ST и SKAT ST обеспечивают качественным электропитанием любые тепловые системы (котлы отопления, газовые котлы, бойлеры, циркуляционные насосы), а также сложную бытовую электротехнику, чувствительную к перепадам напряжения. При их разработке были учтены особенности отечественных электросетей и требования импортной отопительной техники к качеству питающего напряжения
Стабилизаторы напряжения для котлов отопления обеспечивают
Стабилизаторы для котлов серии TEPLOCOM работают на базе микропроцессора, что обеспечивает высокое быстродействие и точную стабилизацию в широком диапазоне сети. В работе стабилизаторов напряжения для котлов практически отсутствует инерционность. Стабилизаторы для газовых котлов чутко реагируют на всплески напряжения и не пропускают их к устройствам отопительной системы и бытовой технике, предохраняя их от аварий.
Стабилизаторы для газовых котлов имеют широкий диапазон входного напряжения. При этом, когда сеть отклоняется за допустимые пределы, они обеспечивают защиту отопительной техники путем ее отключения и автоматического подключения при восстановлении сети. Стабилизатор напряжения для котла серии TEPLOCOM обладает повышенной точностью выходной стабилизации, гарантирующей стабильную и долгую работу вашей отопительной системы.
Стабилизаторы для питания газовых котлов серии TEPLOCOM позволяют выравнивать напряжение на выходе донеобходимого значения 200—240 Вольт, при этом «сетевое» может «скакать» от 145 до 260 В. На самом деле, небольшие отклонения вверх или вниз от номинальных 220 В на 8—9 % не так страшны отопительному оборудованию, как резкие скачки в 25—30 %. При очень больших отклонениях в параметрах электропитания стабилизатор напряжения для котла отопления осуществляет защитное отключение нагрузки, при этом насосы котла и сложная дорогая электроника не сгорят от недостатка электричества или перенапряжения. Стабилизаторы напряжения для котлов серии TEPLOCOM осуществляют фильтрацию кратковременных импульсных всплесков в сети или импульсных скачках при ударах молнии в провода, выполняя так же и роль молниезащиты.
Приборы просты в установке, обслуживании и управлении. Внешний вид стабилизатора напряжения для газового котла позволяет ему органично вписаться в тепловую систему совместно с котлом настенного или напольного исполнения.
Стабилизаторы напряжения для котлов отопления TEPLOCOM ST надежны и просты в использовании при невысокой цене.
teplo.bast.ru
Teplocom ST-555 – технические характеристики и назначение
Стабилизатор напряжения Теплоком ST – 555 мощностью 555 ВА предназначен для эффективной корректировки электропитания настенных и напольных котлов, предназначенных для отопительной системы. Монтаж настенного крепления для стабилизатора осуществляется посредством трехточечного крепежа. Показатели быстродействия, надежность и удобство монтажа TEPLOCOM ST-555 оказываются очень даже высокими.
Принцип действия прибора основан на том, чтобы при обнаружении повышения или понижения напряжения электрической сети произвести аварийное отключение нагрузки. Цепь питания размыкается за счёт срабатывания микропроцессорного реле защиты. Релейный тип устройств – весьма распространенный в России. Оригинальность решения сетевого подключения даёт возможность устанавливать устройство на объекте без особых затрат.
Функции стабилизатора Teplocom ST-555:
- Простое и удобное подключение
- Корпус из безопасного пластика
- Миниатюрные размеры
- Защита от перенапряжения
- Быстродействующая защита при аварии в сети
- Защита от молний
- Высокая перегрузочная мощность
Стабилизаторы производятся из высококачественных материалов. Надежность и долговечность аппарата обеспечивается не только качеством самого изделия, но и соблюдением условий эксплуатации:
- Частота тока в сети должна быть 50±1Гц
- Температура воздуха – от +5 до +40°С
- Влажность – до 95% при t + 25°С.
Технические характеристики Teplocom ST-555:
- Заявленная суммарная мощность, не более 430 Вт
- Габариты, не более 128*170*85 мм
- Вес не более 1,8 кг
Главное, правильно определиться с величиной нагрузки, подключаемой к устройству. А, именно, знать какова максимальная мощность подключаемого к отопительной системе электрического котла. С учётом рекомендованного запаса 20% – номинальная мощность стабилизатора составит 400 ВА. При этом максимально потребляемая нагрузка может быть равной 555 ВА. Данный пиковый расход возможен лишь в течение не более 1/4 часа.
Таким образом, отопительная система, к которой подключен котёл, всегда получает безопасное, допустимое напряжение, и способна надежно работать, вне зависимости от нестабильности входного сигнала.
Заключение
Современные электрические котлы могут мгновенно реагировать на перепады напряжения в сети. Прибор Teplocom ST-555 создан для того, чтобы обеспечить высочайший уровень защиты для вашей отопительной системы и дать вам душевное спокойствие.
ostabilizatore.ru
| № п/п | Наименование параметра | Значение параметра | |
| 1 | Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В | 145…260 | |
| 2 | Выходное напряжение переменного тока, В | при входном напряжении 165-260 В |
200…240 |
| при входном напряжении 145-165 В |
более 170 | ||
| 3 | Номинальная мощность нагрузки, ВА | 600 | |
| 4 | Максимальная мощность нагрузки (не более 15 минут в течении 1 часа), ВА, не более | 888 | |
| 5 | Мощность, потребляемая от сети, без нагрузки, ВА, не более | 3 | |
| 6 | Пределы изменения нагрузки, % | 0…100 | |
| 7 | Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор «ВЫХОД», В | менее 170 более 242 |
|
| 8 | более 20 | ||
| 9 | Входное напряжение, при котором индикатор «СЕТЬ» начинает мигать с частотой 1 раз в секунду, В | менее 165 более 260 |
|
| 10 | Время переключения, мс, не более | 20 | |
| 11 | Диапазон рабочих температур, °С | -10…+40 | |
| 12 | Относительная влажность воздуха при 25 °С, %, не более | 80 | |
| 13 | Габаритные размеры ШхГхВ, не более, мм |
без упаковки | 169х210х101 |
| в упаковке | 225х225х105 | ||
| 14 | Масса, НЕТТО (БРУТТО), не более, кг | 2,4 (2,5) | |
| 15 | Степень защиты оболочкой по ГОСТ 14254- 2015 | IP20 | |
| 16 | Cодержание драгоценных металлов и камней | Нет | |
teplo.bast.ru
| № п/п | Наименование параметра | Значение параметра | |
| 1 | Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В | 145…260 | |
| 2 | Выходное напряжение переменного тока, В | при входном напряжении 165-260 В |
200…240 |
| при входном напряжении 145-165 В |
более 170 | ||
| 3 | Номинальная мощность нагрузки, ВА | 600 | |
| 4 | Максимальная мощность нагрузки (не более 15 минут в течении 1 часа), ВА, не более | 888 | |
| 5 | Мощность, потребляемая от сети, без нагрузки, ВА, не более | 3 | |
| 6 | Пределы изменения нагрузки, % | 0…100 | |
| 7 | Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор «ВЫХОД», В | менее 170 более 242 |
|
| 8 | Напряжение между «Землей» и «Нулем», при котором индикатор «СЕТЬ» начинает мигать с частотой 4 раза в секунду, В | более 20 | |
| 9 | Входное напряжение, при котором индикатор «СЕТЬ» начинает мигать с частотой 1 раз в секунду, В | менее 165 более 260 |
|
| 10 | Время переключения, мс, не более | 20 | |
| 11 | Диапазон рабочих температур, °С | -10…+40 | |
| 12 | Относительная влажность воздуха при 25 °С, %, не более | 80 | |
| 13 | Габаритные размеры ШхГхВ, не более, мм |
без упаковки | 169х210х101 |
| в упаковке | 225х225х105 | ||
| 14 | Масса, НЕТТО (БРУТТО), не более, кг | 2,4 (2,5) | |
| 15 | Степень защиты оболочкой по ГОСТ 14254- 2015 | IP20 | |
| 16 | Cодержание драгоценных металлов и камней | Нет | |
teplo.bast.ru
Стабилизаторы напряжения | Каталог продукции компании БАСТИОН
Назначение однофазных стабилизаторов сетевого напряжения
Стабилизаторы сетевого напряжения созданы для решения сложной проблемы нестабильного электроснабжения в электросетях, задач стабилизации повышенного или пониженного напряжения в сети, проблем наличия резких перепадов и скачков в электрической сети. Функция однофазного стабилизатора состоит в том, чтобы автоматически с требуемой точностью поддерживать заданные параметры на выходе при любых колебаниях тока на входе стабилизатора сетевого напряжения.
Современный надёжный однофазный стабилизатор может существенно снизить вероятность сбоев в работе оборудования и реально увеличить срок их службы, защитить приборы от внезапного изменения параметров тока, стабилизировать их значения, обеспечить фильтрацию различных электрических помех.
Возможности однофазных стабилизаторов напряжения для систем отопления
Стабилизаторы сетевого напряжения серии TEPLOCOM предназначены для стабилизации параметров электрических сетей в целях повышения качества энергоснабжения. Однофазные стабилизаторы разработаны для систем отопления и могут быть установлены на объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях, учреждениях. Однофазные стабилизаторы напряжения для газовых котлов серии TEPLOCOM обеспечивают качественным электропитанием любые тепловые системы. При их разработке были учтены особенности отечественных электросетей и требования импортной отопительной техники к качеству электропитания.
Стабилизаторы сетевого напряжения используются для электропитания систем отопления. Однофазные стабилизаторы для котлов отопления могут использоваться со всеми моделями импортных и отечественных газовых настенных и напольных электрозависимых котлов. Оригинальное решение сетевого подключения позволяет выполнять монтаж стабилизаторов для котлов отопления на объекте без излишних затрат.
Однофазные стабилизаторы напряжения TEPLOCOM разработаны специально для защиты газовых котлов и циркуляционных насосов от скачков в электросети. Они имеют высокую скорость реакции на отклонение параметров электропитания и не вносят искажения в форму питающего напряжения. Подходит для использования с любыми настенными и напольными котлами.
Стабилизаторы сетевого напряжения серии TEPLOCOM официально протестированы с газовыми котлами Vaillant, Baxi, Junkers, Thermona, Bosch, Buderus, Alphatherm, Gazeco, Termet, Chaffoteaux, Sime. Тестирование стабилизаторов сетевого напряжения компании БАСТИОН проходило в технических лабораториях производителей газового оборудования. Высокое качество стабилизаторов сетевого напряжения подтверждены результатами испытаний.
Все стабилизаторы сетевого напряжения проходят выходной контроль качества в заводской лаборатории. Контроль качества продукции осуществляется в соответствии с требованиями международного стандарта качества ISO 9001, стабилизаторы сетевого напряжения соответствуют требованиям Европейского Союза по безопасности.
Однофазные стабилизаторы напряжения TEPLOCOM:
- имеют специальную линейку мощностей;
- обеспечивают простое и быстрое подключение;
- имеют безопасный корпус и миниатюрные габариты;
- осуществляют защиту от всплесков, нарушающих параметры сети;
- имеют защитное автоматическое отключение при аварии в сети;
- имеют встроенную защита от молнии;
- разработаны с учётом европейских норм электроснабжения;
- обладают большой перегрузочной мощностью.
Возможности стабилизаторов сетевого напряжения SKAT
Стабилизатор сетевого напряжения серии SKAT предназначены для стабилизации напряжения сети в целях повышения качества энергоснабжения и может быть установлен на объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях, учреждениях.
Стабилизаторы напряжения серии SKAT созданы для локальной защиты бытовой техники: холодильника, телевизора, насосов и других бытовых приборов различной мощности.
Стабилизаторы напряжения SKAT:
- обеспечивают простое и быстрое подключение через стандартную или компьютерную розетку;
- имеют небольшие габаритные размеры;
- осуществляют эффективное защитное автоматическое отключение при аварии в сети;
- разработаны с учётом современных европейских норм электроснабжения;
- работают в широком диапазоне входного напряжения;
- обладают большой перегрузочной мощностью.
Отличительные особенности стабилизаторов сетевого напряжения компании БАСТИОН
| Стабилизация релейного типа Надёжность и быстродействие |
Микропроцессорное управление | ||
| Не вносит искажений в форму синусоиды | Качество 100% |
bast.ru

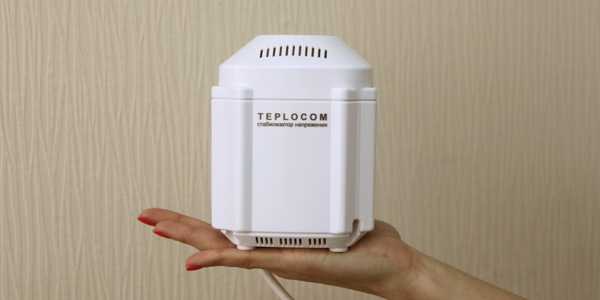

Стабилизатор напряжения для котла TEPLOCOM ST-222/500: фото, характеристики, сертификаты
Код товара: 554
Стабилизатор для газовых настенных котлов отопления с открытой и закрытой камерой сгорания. Мощность нагрузки 222 ВА, кратковременная до 180 сек. перегрузка до 500 ВА — для работы с большими пусковыми токами нагрузки. Диапазон сети 145—260 В, полная мощность во всем диапазоне сети, стабилизация напряжения вольтдобавочного типа, микропроцессорное управление, защитное отключение при авариях в сети с автоматическим восстановлением, индикация аварийных ситуаций. Малогабаритный пластиковый корпус настенного/настольного исполнения. Крепление на стену на ДИН рейку (в комплекте). Розетка интегрирована в корпус. Быстрое и простое подключение (не сложнее удлинителя). Аналог «China ХХХ-500». Рекомендован ведущими мировыми производителями для настенных котлов. Наилучшее соотношение цена/качество
Гарантия: 5 лет
Назначение стабилизатора Teplocom ST-222/500

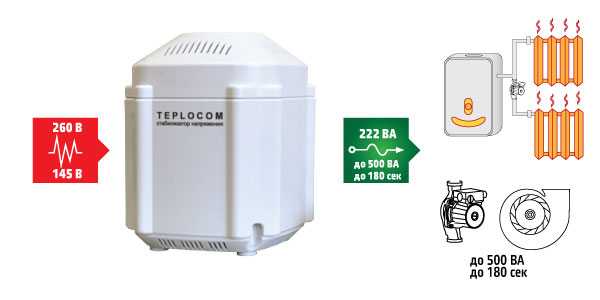

Стабилизатор рассчитан на непрерывную круглосуточную работу и рекомендован для использования с настенными газовыми котлами отопления с открытой и закрытой камерой сгорания потребляемой мощностью, не превышающей 222 ВА.
Стабилизатор рассчитан на кратковременную перегрузку до 500 ВА, обусловленную пусковыми токами подключенного оборудования.
ГАРАНТИЯ — 5 ЛЕТ!
Компактный размер

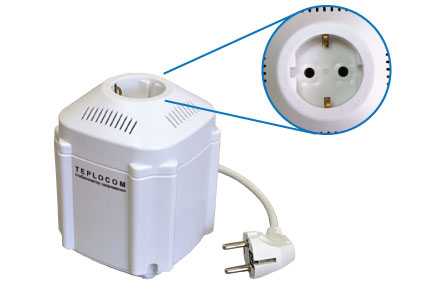

Интегрированная розетка

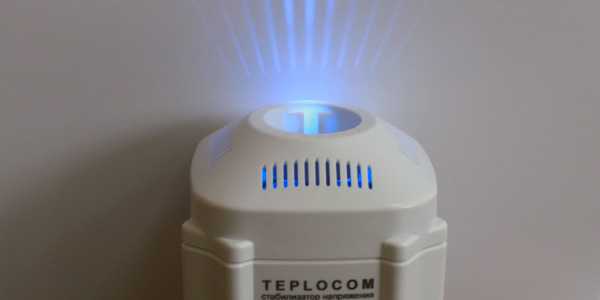

Мягкая светодиодная подсветка стабилизатора Teplocom ST-222/500

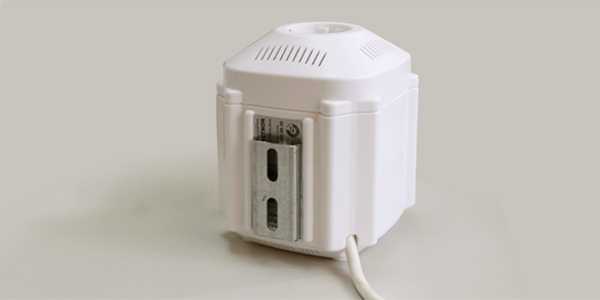

Teplocom ST-222/500 монтируется на DIN-рейку
| Стабилизация релейного типа Надежность и быстродействие |
Удобное крепление на DIN-рейку (идет в комплекте) | ||
| Микропроцессорное управление | Не вносит искажений в форму синусоиды |
Особенности TEPLOCOM ST-222/500
- Мощность 222 ВА
- Простое и быстрое подключение (не сложнее удлинителя)
- Безопасный пластиковый корпус. Миниатюрные габариты
- Защита от всплесков напряжения
- Защитное автоматическое отключение при аварии в сети
- Разработан с учетом европейских норм электроснабжения
- Большая перегрузочная мощность
Технические характеристики TEPLOCOM ST-222/500
| 1 | Номинальная мощность нагрузки, ВА | 200 | ||
| 2 | Максимальная мощность нагрузки (не более 15 минут в течении часа), ВА, не более | 222 | ||
| 3 | Кратковременная перегрузка (при больших пусковых токах) до 3 минут, ВА, не более | 500 | ||
| 4 | Входное (сетевое) напряжение, В | 145…260 | ||
| 5 | Выходное напряжение, В | при входном напряжении 165…260 В | 200…240 | |
| при входном напряжении 145…165 B | более 170 | |||
| 6 | Пределы изменения нагрузки, % | 0…100 | ||
| 7 | Выходное напряжении, при котором срабатывает защитное отключение нагрузки и гаснет индикатор «ВЫХОД», В | менее 170±3 более 242±3 |
||
| 8 | Ток, потребляемый изделием от сети без нагрузки, мА | 6,4 | ||
| 9 | Время переключения, мс, не более | 20 | ||
| 10 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 104х104х135 | |
| в упаковке | 110х150х140 | |||
| 11 | Масса, НЕТТО (БРУТТО), кг, не более | 1,5 (2,0) | ||
| 12 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | ||
