     Вполне себе реальный объект, не где-то в Германии или Австрии, а на периферии Беларуси, в Гродно. Очень важно, что речь пойдет о материалах и продуктах, которые в свободной продаже можно с легкостью купить в любом областном центре.

     Итак начнем. Что же такое теплоемкий камин? Из названия следует, что это камин, обладающий какой-то теплоемкостью. В качестве камина в данном случае использовалась каминная топка Austroflamm 75x57K, а в качестве накопительного материала аккумуляционные блоки Lilatec, теплоаккумулирующий короб HMS и аккумуляционные накладки HMS. Почему выбор пал именно на эту топку? Помимо того, что она понравилась заказчику чисто эстетически (исполнение продукции фирмы Austroflamm выше всяких похвал), очень грамотно камин сделан технически и что не мало важно, все теплонакопительные материалы используемые в этой облицовке, разработаны этой же фирмой, что гарантирует идеальную совместимость и сбалансированность в работе. Так же, существует очень не много каминов, которые могут работать в закрытой облицовке (без решеток, или с закрытыми жалюзи) и при этом не перегреваться (имеющим допуск к системам "гиппокауст").

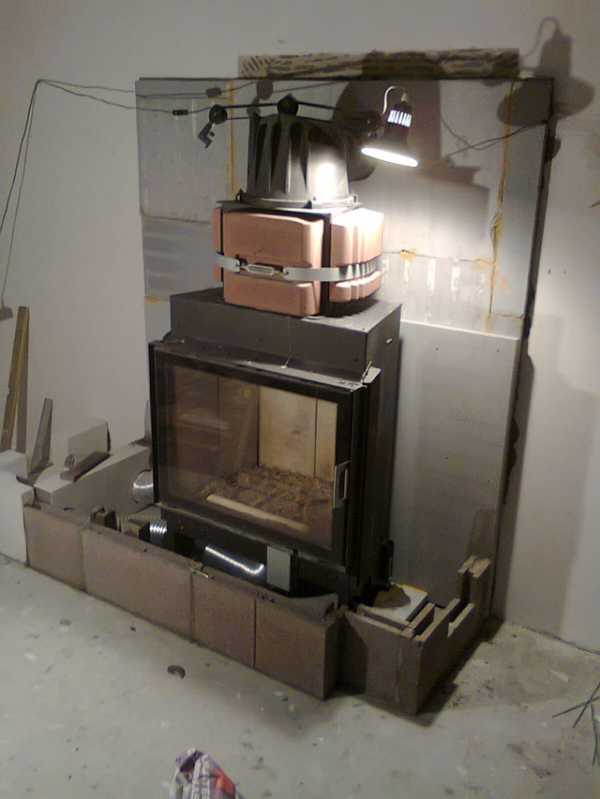

Austroflamm -  одна из них. Теплоаккумулирующий короб HMS - очень полезный элемент в системе, т.к. добавляет мощности, извлекая энергию из уходящих дымовых газов. Очень легко монтируется между топкой и дымосборником. Аккумуляционные накладки HMS - поглощают тепло непосредственно от стенок топки. Имея очень высокую плотность, более 3 кг/дм3, излучают сохраненное тепло на протяжении многих часов. Почему блоки Lilatec? Дело в том, что у аустрофламм`а есть разные шамотные плиты, соответственно с разной проводимостью. В зависимости от теплопроводности плит, можно регулировать время, через которое они начнут отдавать тепло в помещение. Коэффициент теплопроводности Lilatec таков, что облицовка начнет отдавать тепло спустя двух-трех часов, как вы разожжете камин. Очень удобно, т.к. у этой модели топки достаточно большое стекло, не нужно забывать, что через него вы получите около трети, всей вырабатываемой энергии. При закладке трех килограмм дров, этого тепла, излучаемого только через стекло, будет достаточно для комнаты 35 м.кв. при температуре на улице - 25 градусов по цельсию (данные приведены усреднено). Получается, пока вы наслаждаетесь красивым горением, облицовка если можно так сказать, заряжается, у вас в комнате тепло и комфортно (нету перетопа). Погас огонь, камин целую ночь горячий, облицовка разряжается. Если утром сделать одну закладку, то облицовка разогреется уже гораздо быстрее, т.к. она еще не успела остыть с ночи. Облицовка остывает уже целый день, вечером снова закладка и т.д. К слову, именно так этот камин работает у нашего клиента, именно в таком режиме он им пользуется.

     Немного еще о материалах и о том как устроен, на примерах:

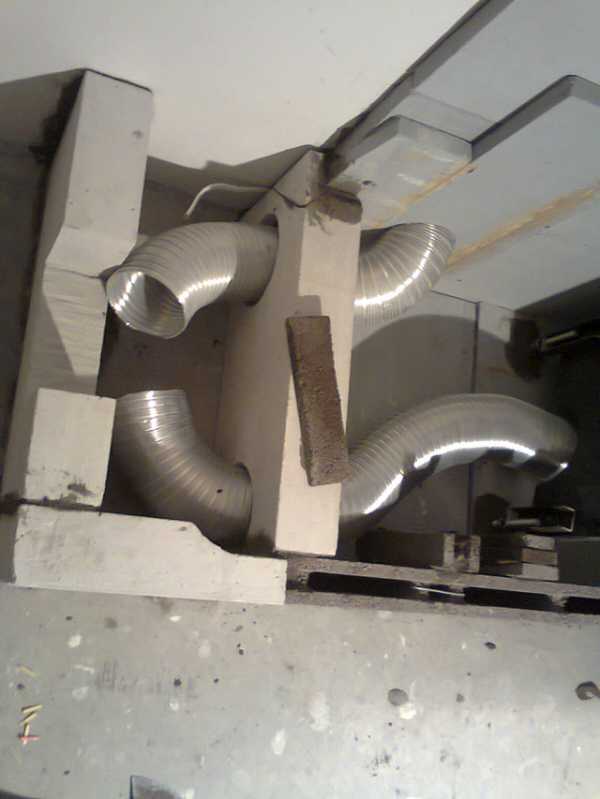

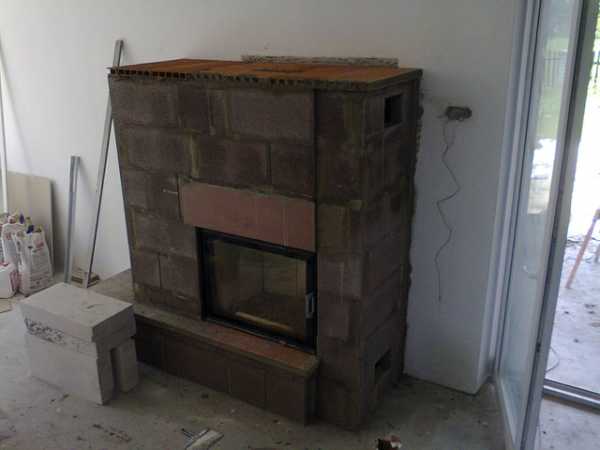

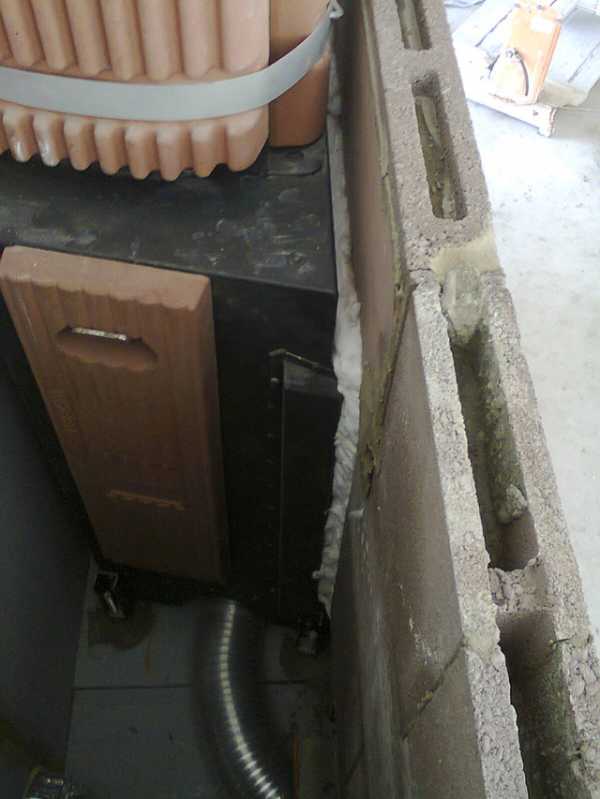

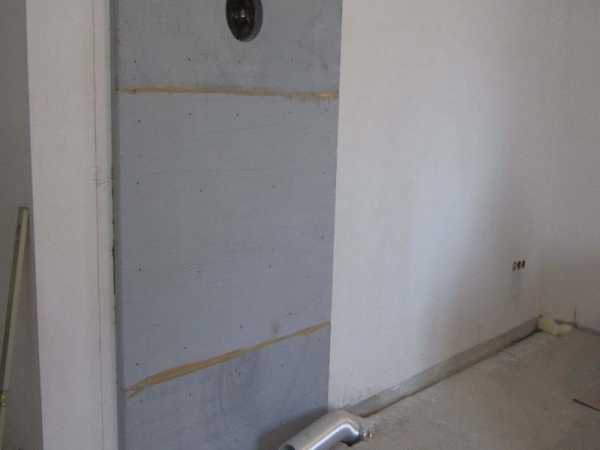

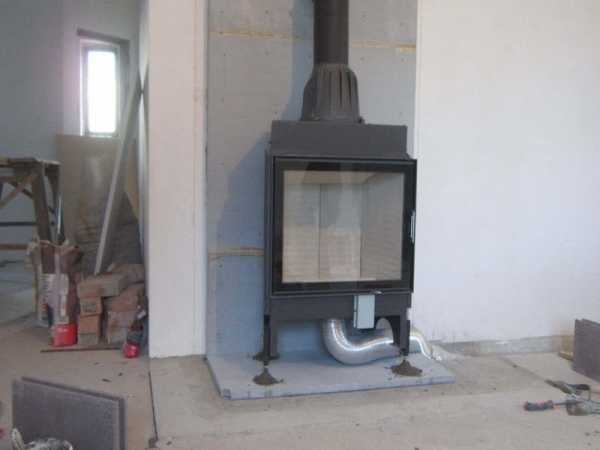

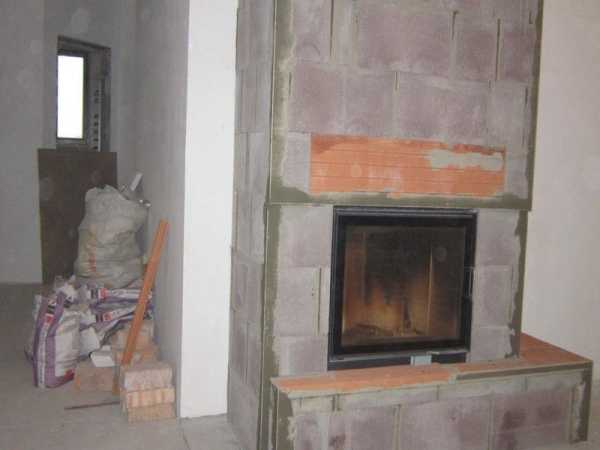

Задняя стенка и пол изолированны изоляционной плитой IsolRath 1000. Первый слой блоков выставлялся на связующую огнеупорную смесь Austroflamm Haftmortel, обладающую очень быстрым временем схватывания (около 9 мин.). Потом они заливаются специальным раствором Lilatec Gussmasse, который по составу идентичный блокам. Ставим след. ряд, если нужно прихватываем Haftmortel, заливает раствором и т.д. Простую облицовку можно сложить за один день.



Под лавкой будет находится двигатель (элемент автоматики), который регулирует подачу кислорода в камеру сгорания.



Для герметичности облицовки используем аморфное алюмосиликатное волокно Rath Alsitra.



В качестве перекрытия верха и лавки использовали керамическую плиту Hurdis. Плита длинной в 1 м выдерживает вес 150 кг. Она также является проводящей тепло, поэтому ее можно использовать для построения оболочек облицовок.

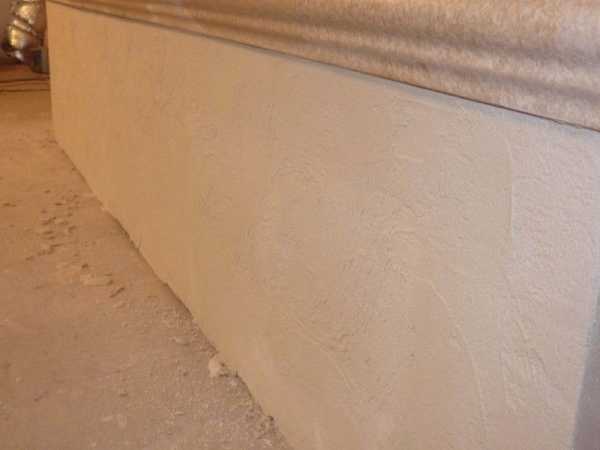

Ставим уголки, клеим печную сетку все на Austroflamm Hafnerflex. Смесью очень удобно работать, т.к. она мелкозернистая, эластичная (чем-то похожа на плиточный клей, только немного мельче зерно).

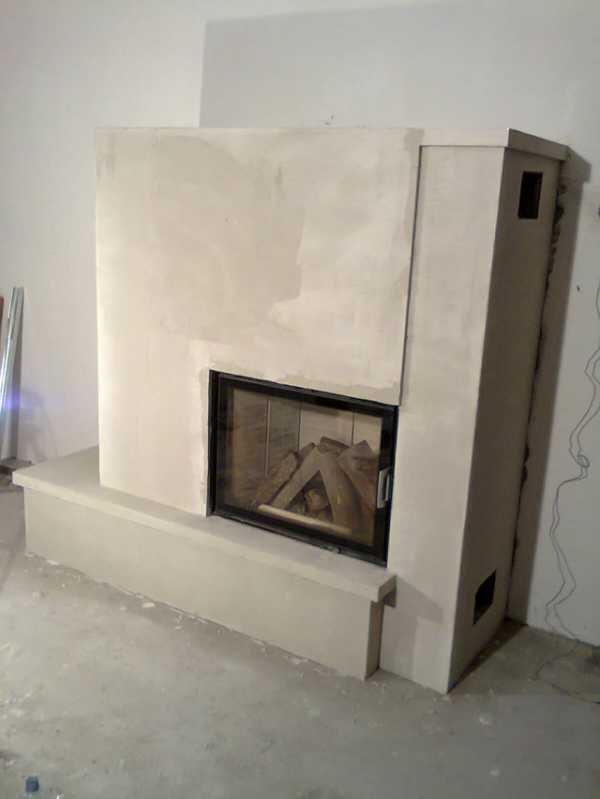

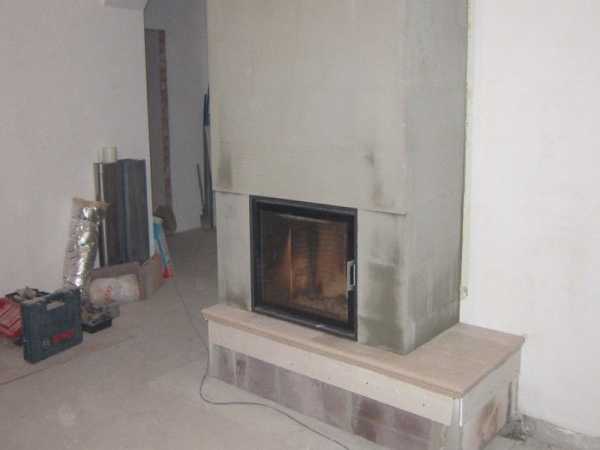

В таком виде ждем смесь для дизайна Fresco.

Отмечу, что в данном случае, решетки все-таки поставили, для того, чтобы хозяин мог быстро прогреть дом (комната, в которой стоит камин около 70 м кв, два больших окна в пол). Еще в качестве облегчения пользования камином была установлена автоматика Tatarek RT-08 OS (как она работает опишу в следующий раз).

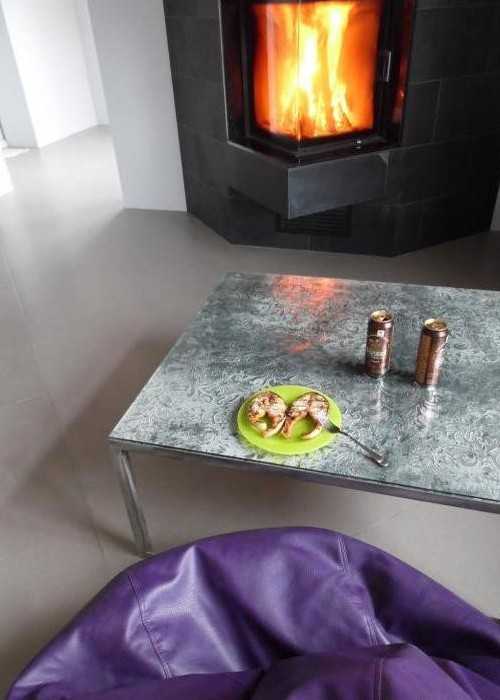

Что хотелось бы еще отметить, несмотря на то, что камин достаточно удален от спальных комнат, температура спустя сутки практически выравнялась по всему дому. Поэтому, в случае непредвиденного выхода из строя газового котла, камин с легкостью станет основным источником отопления. При этом не будет необходимости каждые несколько часов делать новую закладку, как в случае конвекционного камина. Также клиент отметил плавность набора температуры в комнатах, не было скачков и резких перепадов. Еще важно, облицовка горячая, но не обжигает руку, поэтому посидеть и погреть спину на лавке можно вполне таки безопасно и комфортно!

Что же, ждем окончательной отделки и зимы, проведу еще небольшие измерения, о результатах обязательно отпишусь.

продолжение следует...



Павел Ковалевич, г. Гродно







nordkamin.by

Теплоёмкая печь-камин (ТПК) - Наши работы - Статьи по печному делу





ТПК

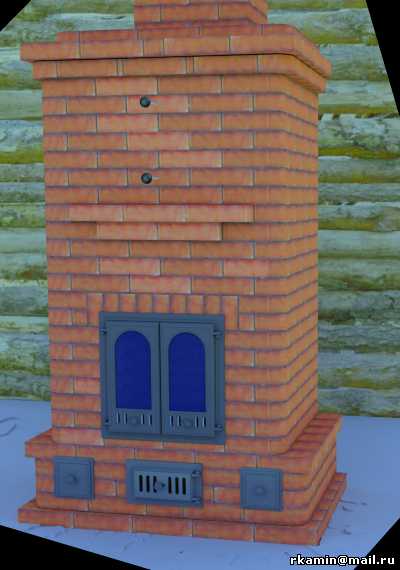

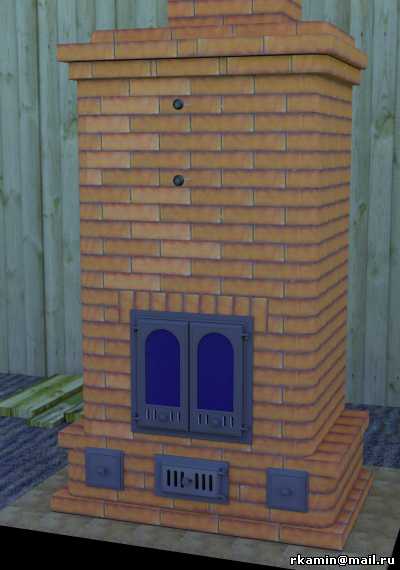

Теплоёмкая печь-камин (ТПК) с теплоаккумулирующим запасом. Гибрид русской и финской технологий. Способна обогреть помещение площадью не менее 30 м2

ТПК в гостиной обустроить не сложно, однако следует соблюсти ряд необходимых требований и иметь некоторые условия. Прежде всего, следует помнить, что ТПК – это огонь в доме, значит, нужно придерживаться правил пожарной безопасности и при строительстве, и, главное, во время эксплуатации очага.




Помещение, где предполагается установить ТПК, должно быть достаточно просторным, хорошо вентилируемым.
Конструкция, тип и внешний вид ТПК во многом зависит от материала, из которого его делают. Кирпич, печная-каминная фурнитура, керамика – возможные составляющие будущего очага. Традиционно используется красный печной кирпич, который впоследствии можно частично облицевать изразцами, плиткой из натурального или искусственного камня.
ТПК состоит из корпуса, топки и дымохода. Располагается на специально построенном фундаменте, не связанном с фундаментом дома, причем желательно не у внешней, холодной стены, чтобы избежать лишней потери тепла.



Верхний колпак теплоёмкой печи-камина и топку выкладываем из полнотелого огнеупорного кирпича ша-8, такого, как например, Боровичи (ГОСТ 8691-73). Изготавливают его не из обычной, а из огнеупорной глины, имеющей повышенное содержание кварцевого песка. Топка камина, выложенная из огнеупорного кирпича, может выдерживать температуру до 1000 градусов. Столь же стоек и кирпич Богданович, подходящий для сжигания каменного угля. Применяется и так называемый подовский кирпич, в особенности для обустройства нижней части печи-камина.



Можно построить ТПК и из не теплоёмкого кирпича, конечно, при правильном расчете составляющих. Однако не стоит забывать, что такой кирпич остывает достаточно быстро, а главная задача печи-камина все же обогрев помещения. В этом отношении предпочтительнее кирпич, сохраняющий тепло.
В лицевую часть камина можно добавить изразцы или мраморные полки. Можно украсить гранитными, травертиновыми плитками. А можно не закрывать красивую кирпичную кладку, это также красиво, изящно, тепло.





Видео:





Наши статьи:




Каминопечи

Печь камин своими руками

Печи кузнецова



xn--80akiglhhi7e6b.xn--p1ai

​Камин теплоемкого типа с применением современных материалов

Оглавление

Освещение главных вопросов потребителей

Был куплен теплоемкий камин на базе каминной топки Austroflamm 75x57 K. Такая топка имеет доступ под закрытые системы – соответственно, решетки можно было бы не ставить. Облицовка греется топкой с помощью теплового излучения, и они обе обогревают комнату. Остывание происходит в течение длительного времени. Масса камина аккумуляционная составляет около 600 кг. Облицовка – это шамотные плиты разработки Austroflamm, блоки Lilatec. В перекрытии для камина применялись плиты марки «Хурдис».

При монтаже облицовки использовался один мешок смеси Austroflamm Haftkleber – именно на него устанавливались уголки, клеилась армирующая плитка, а также к стенке ставился суперизол – материал, отделяющий камин от горючих материалов. На эту же смесь клеилась плитка.

Особо хочется отметить место прохода металлической трубой стены. Здесь труба была замотана в алюмосиликатное полотно и замазано герметиком. Волокно играет роль компенсатора для расширения трубы, которая, в свою очередь не станет рвать кладку дымохода.

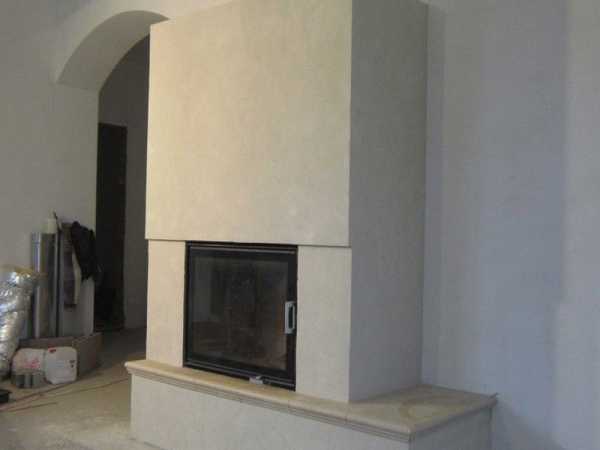

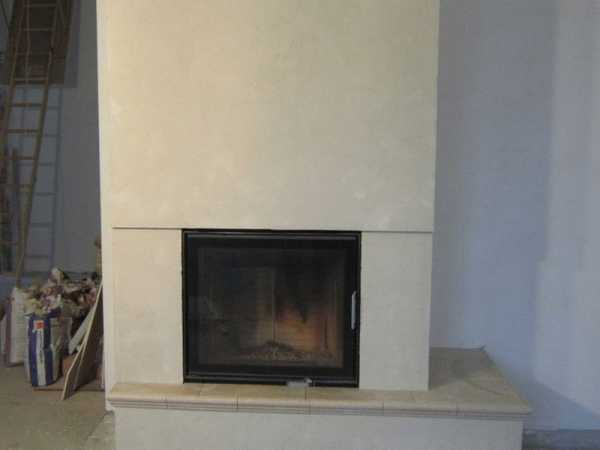

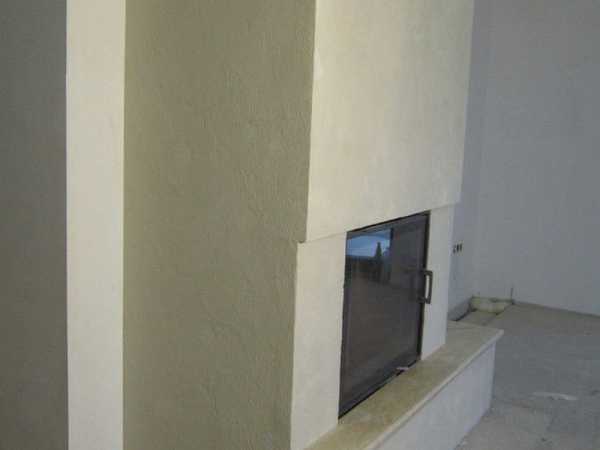

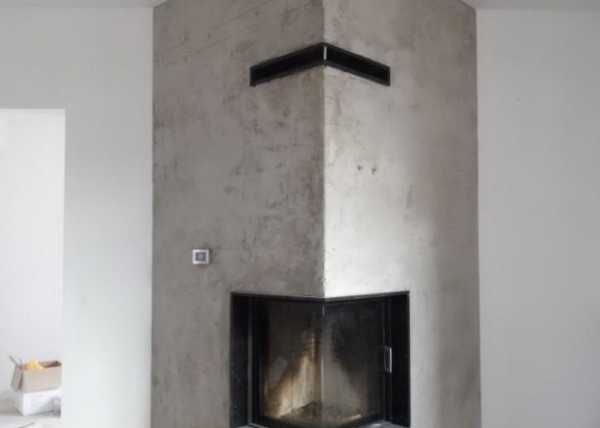

Отделочные работы составили облицовку полку плиткой, в то время как сама поверхность камина была оштукатурена печной моделирующей штукатуркой.

Весь процесс монтажа этого камина занял четыре дня. Учесть стоит и то, что половину дня из этих четырех гильзовался дымоход, а также ровнялась кладка. Современные печные материалы позволяют достаточно быстро собрать подобные камины, в конечном итоге остается только надеть монтажную рамку. Она не была поставлена сначала, так как ставится после просушки камина.

В конвекционных каминах имеется автоматика – она управляется заслонкой на основе изменения температуры выхлопных газов. Эта температура вполне меняется самостоятельно, руками. Здесь требуется менять просто-напросто исходные данные: температуру, интервалы времени.

Алгоритм горения в данном камине заложен в автоматике (без датчика открывания дверей работать с алгоритмом проблематично), этот самый алгоритм соответствует кривой горения. Данная кривая разбита на зоны горения – их насчитывается 9. Как только температура достигает предельных точек – границ этих зон, то выполняется определенная команда по открытию или прикрытию заслонки на подачу воздуха для процесса горения. Каждый алгоритм камина нужно настраивать под определенный ритм эксплуатации камина – даже породу дров надо прописывать.

Освещение главных вопросов потребителей

При выборе камина не стоит долго разбираться с сечением дымохода: у разных производителей слишком разные соотношения. Просто нужно читать инструкцию и слушать мастеров. Если топки негерметичные, или просто не имеют герметичного подключения подача воздуха подводится диаметром 100 с улицы. Если будет мало, то он засосет с улицы. К герметичным топкам стоит относится более внимательно – стоит относится к рекомендациям производителей максимально внимательно, в противном случае, горение камина будет слегка удушающим.

Стену за камином стоит обязательно изолировать, так как этого требуют нормы безопасности. Стена всегда за камином будет греться, даже если она сделана из бетонных блоков. Стена из бетона начнет двигаться, отчего по потолку пойдут трещины. Сначала можно даже не понять, что это произошло именно от камина, но так оно и есть. И другие неприятности могут случиться ввиду отсутствия стены-изолятора. Для безопасной эксплуатации делаются и отсечки для камина.

Высота врезки дымоходной трубы в камин должна производиться не ниже выходного парубка топки камина и разных аксессуаров, если они на ней присутствуют. Нужно также учитывать тот факт, какое количество тепла необходимо. Если камин монтируется для обогрева, то лишние полметра трубы ему никоим образом не помешают. Если же камин только для эстетического удовольствия, то можно сразу же в дымоход встраивать выходной патрубок топки.

Прочистка должна быть для обслуживания дымохода – это обязательно. Прочистку стоит делать с противоположной стороны дымоходной трубы.

Источник: https://www.forumhouse.ru/threads/295765/

Похожие статьи:

1. Проектирование и установка угловой печи-камина

2. Место отдыха на даче: мангал из диска и казан

remix-kamin.ru

Теплоемкий камин

     Если быть точным, то камин – это термин, который обозначает печь с открытым очагом, поэтому всё остальное, по факту, камином не является. Но после появления кассетных топок, в магазинах и следом за ними везде, кассетные топки стали называть как каминные топки или каминные кассеты и оттуда это название вошло в обиход и теперь камином называется всё что имеет большую стеклянную дверку. Поэтому наравне с камином теперь появились такие печи, которые называются теплоемкий камин или печь камин. По сути это печь. Настоящая, полноценная печь, которая, в отличии от классического камина, прогревает дом и имеет большую стеклянную дверку, через которую можно любоваться огнем. Теперь такие печи называются теплоемкий камин или печь камин.      Теплоемкий камин или печь камин прогревает дом не только в тот момент, когда топится, а именно как любая обычная печь, то есть огонь в топке прогревает кирпич, из которого выложен теплоемкий камин, и потом медленно, это тепло отдается во все помещение, поддерживающая в доме долгое время тепло и уют. По сути своей любой теплоемкий камин или печь-камин - это классическая «голландка». Та же самая отопительная печь «голландка», только с большой стеклянной дверкой, через которое можно любоваться огнем. Перед ней вечером можно сесть в кресло напротив, и получать удовольствие наблюдая как горят дрова.      Внешний вид такой печи-камина может быть абсолютно любой, по вашему желанию. Можно придумать абсолютно разные внешние виды. Можно действительно сделать как-то похожим на классический камин: более широкий снизу и более узкий сверху. Можно сделать прямоугольной формы. Теплоемкий камин или печь камин может иметь какую-то отделку, в виде полочек, колонн, арок, но всё равно это будет та же самая «голландка», та же самая классическая отопительная печь, основная задача которой обогревать ваше помещение и долго сохранять тепло в вашем доме. Я, честно говоря, уже и не вспомню, когда в большой отопительной печи ставил не стеклянную, а глухую чугунную дверку. Поэтому практически все отопительные печи, которые вы можете увидеть на моем сайте, можно с полной уверенностью назвать печь-камин или теплоемкий камин. Все они дают тепло, все они прогревают дом, все они имеют стеклянную дверку через которую можно любоваться огнем. А внешний вид печи, которая нужна именно вам, мы выберем с вами вместе. Сделаем проект именно той печи, которая нужна Вам.

horoshiy-pechnik.ru

Теплоемкий камин своими руками пошаговая инструкция

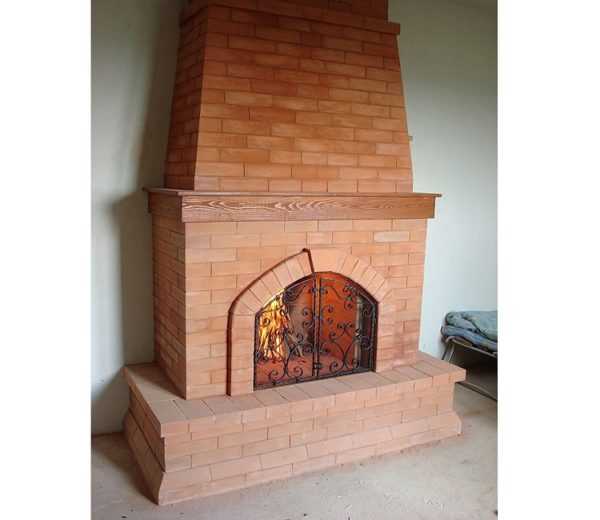

Недорогие камины дровяные на даче или в собственном доме можно сложить из кирпича собственными силами. Печка камин для дачи на дровах строится начинается с изготовления под ним основания. Под массивный камин лучше сделать настоящий фундамент так как просадка может разрушить кладку.

Камин в стиле кантри

Основание

Фундамент можно сделать сплошным или столбчатым. Для этого выкапывают котлован глубина которого напрямую зависит от несущей способности самого грунта. Нельзя устанавливать фундамент на насыпных грунтах так как насыпной грунт постоянно уплотняется и в результате фундамент осядет. Дно котлована засыпают слоем щебня или гравия и утрамбовывают его заливают строительным жидким раствором. На этой готовой подушке можно возводить любой фундамент. Между фундаментом под камин и фундаментом под дом не должно быть связи и должен быть зазор не менее 50 см который засыпается песком и тщательно утрамбовывается. Связи не должно быть потому, что осадка здания и осадка камина будет разная. Между готовым фундаментом и кирпичной кладкой камина нужно укладывать слой гидроизоляции из 2 слоёв рубероида или толи.

Камины для дома дровяные фото

При кладке камина своими руками нужно соблюдать некоторые правила:

  • Размеры и форму камина нужно проверять метром, шпагатом, правилом и угольником.
  • В каждом прямоугольнике диагонали должны быть одинаковыми.
  • Кирпичная стенка должна получаться ровной особенно с внутренней стороны.
  • Все швы между кирпичами как по горизонтали так и по вертикали должны быть полностью заполнены раствором так как через незаполненные швы будет проникать
    в помещение дым и лететь искры из камина, а также уменьшится тяга.
  • Толщина швов между кирпичами не должна быть больше 5 мм.
  • Топку нужно делать глубиной в пределах 0,5 метра так как если сделать меньше то дым может просачиваться в помещение, а если сделать глубже то уменьшится сила тяги.
  • Если придётся обтесать кирпич то укладывать его нужно отёсанной стороной наружу.
  • Обыкновенный глиняный кирпич перед укладкой нужно замачивать в воде на протяжении 10 минут, а огнеупорный кирпич нужно только окунать в воде. Красный кирпич очень пористый и поэтому если его предварительно не замачивать то он быстро заберёт влагу из раствора и сделать ровный шов будет очень трудно. С огнеупорного белого кирпича нужно удалить пыль чтобы увеличилась сцепляемость раствора с кирпичом поэтому его перед укладкой макают в воду.
  • Нельзя дымоход изнутри обмазывать цементным раствором так как при нагревании затвердевший раствор трескается и может отвалится и засорить весь дымоход.
  • Кладку нужно делать прочной, а для этого нужно чтобы швы между нижележащими кирпичами перекрывались серединами вышележащих кирпичей. Если шов будет перекрываться меньше чем на одну четверть кирпича то это место будет считаться непрочным.

Сначала нужно определить в каком месте он будет стоять так как по местоположению бывает камин пристенный, центральный и камин угловой дровяной.

Даже так делают камины дровяные своими руками

Чтобы сложить камин своими руками в первую очередь нужно сделать необходимые проёмы в перекрытиях и кровле через которые будет проходит дымоход. При этом нужно учитывать и выдерживать зазоры между дымоходом и сгораемыми частями перекрытий по правилам расстояние от дыма в дымоходе до сгораемых вещей не должно быть меньше 30 см. Выкладывать камины для дачи дровяные начинают с укладывания основания из двух рядов кирпича. Раствор для кладки камина лучше приобрести в магазине.

Самодельный камин делать начинают с основания

Для первого ряда нужно использовать хорошо обожженный кирпич тщательно железнёный цементным раствором. Выложив первый ряд нужно всю поверхность выравнять по уровню с помощью цементного раствора. Поверх укладывается слой гидроизоляции состоящий из двух слоёв рубероида или толи чтобы грунтовые воды поднимаясь по фундаменту не проникали в вышележащую кладку. После этого укладывается второй ряд кирпичей который тоже выравнивается по уровню с помощью цементного раствора.

Кладка

Кирпичи для самого камина должны быть хорошо обожжены и не иметь сколов и трещин. Кирпичи железнёные, недообожженные и с примесями известняка не подойдут для кладки камина. Толщина стен камина зависит от конструкции камина и может быть выполнена в 1, 1/2, 1/4, 3/4 кирпича. Стены в один кирпич выкладывают поочерёдно рядами тычков и ложков то есть сначала укладывается ряд тычком, а следующий ряд ложком. Стены в 3/4 кирпича выкладывают двумя рядами, первый ряд кирпичей укладывается ложком в полкирпича, а второй ряд кирпичей укладывается ложком на ребро. При выкладывании дымохода из кирпича швы нужно заполнять так чтобы они были заполнены раствором вровень с кирпичами и не было выступаний или выемок на которых может осесть сажа и ухудшить тягу.

Делается опалубка и можно сложить печь камин

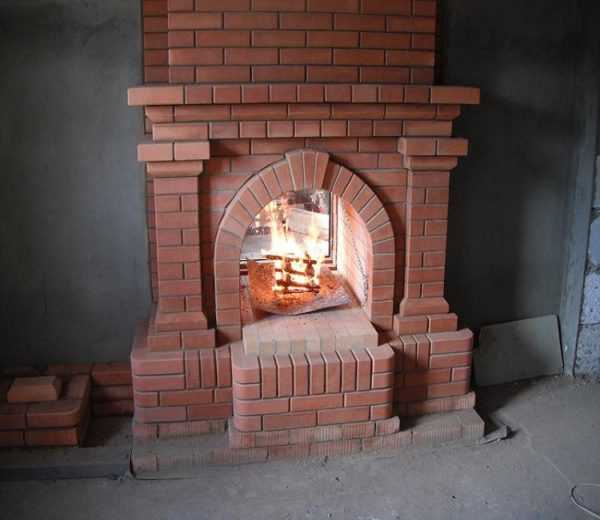

Перекрытие верха топки между стенками обычно выполняют в виде арочного свода но иногда укладывают лист железа который закладывается кирпичами.

  • Если перекрытие будет делаться из металлического листа то нужно в кирпичах с внутренних сторон стенок проделать выемки примерно 1 см глубиной и 3 см глубиной. Эти выемки будут опорами железного листа, причём лист должен не доходить до упора примерно 1 см с каждой стороны. Иначе из-за разницы коэффициентов линейного расширения металла и кирпича при нагревании металл сильно расширится и разрушит целостность кирпичной кладки.

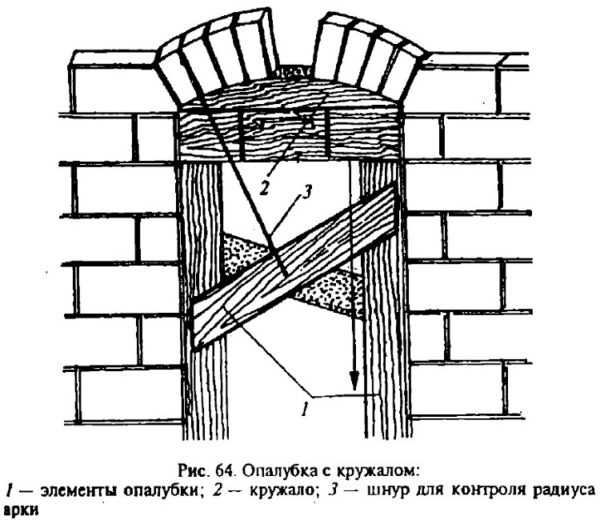

  • Если перекрытие будет делаться из кирпича в виде свода то нужно будет со стороны топки сделать опалубку в виде свода. Кирпичи в опалубку нужно укладывать равномерно сразу от обоих стенок двигаясь к центру. Рекомендуется предварительно кирпичи обтесать в виде клина чтобы толщина швов между кирпичами была одинаковой. Выложенный свод на несколько дней оставляют набираться прочности и только потом убирают опалубку.

Топку изнутри со всех сторон нужно облицевать огнеупорным кирпичом. У камина имеется один важный элемент это декоративное обрамление камина которое называется порталом. Количество порталов может быть разным всё зависит от того какой у вас камин трехсторонний, двухсторонний или односторонний.

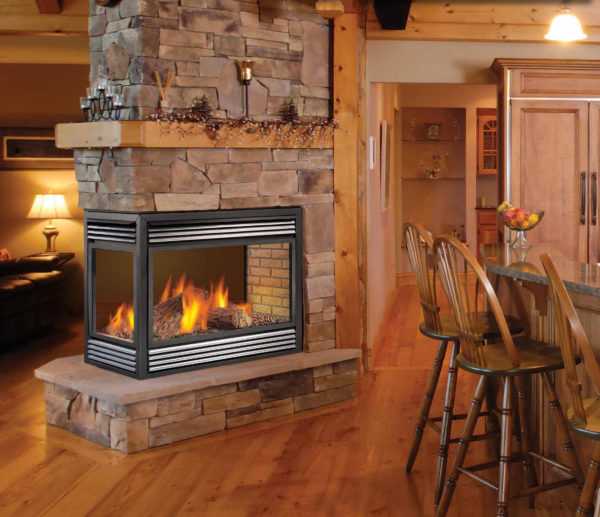

Двухсторонний камин

По форме портал можно выполнить в любом исполнении.
Любая печка камин для дома обязательно должна иметь дымосборник который при разогреве камина предотвратит опускание холодного воздуха по дымоходу. Дымосборник это пирамидально расширенная нижняя часть дымохода в котором собирается первый горячий дым. Также в дымосборнике скапливается сажа и копоть которые можно удалить через специальный люк сделанный в задней стенке камина. Между дымосборником и топкой устанавливают заслонку которая не даст холодному воздуху попасть в помещение когда камин не горит.
Еще в задней части дымохода делают газовый порог или по другому его называют дымовой зуб. Этот газовый порог делают в виде выступа который помогает смешиваться холодному воздуху и горячему дыму и в результате выходу дыма наверх по дымоходу. Ширина и вынос газового порога должна быть на 1 см больше ширины дымовой трубы. Напротив порога нужно сделать герметично закрывающуюся дверку для чистки этого порога от сажи.
В целях пожарной безопасности перед порталом обязательно устанавливают металлическую декоративную решётку или устанавливается специальная топка для камина со стеклом. Для хранения небольшого количества дров делается дровница для камина в виде ниши в самом камине или в стене рядом с камином.

Облицовка

Делается облицовка камина своими руками если его сложили из не облицовочного кирпича. Для этого можно использовать какие-нибудь жаростойкие материалы. Очень красивые получаются изразцовые камины.

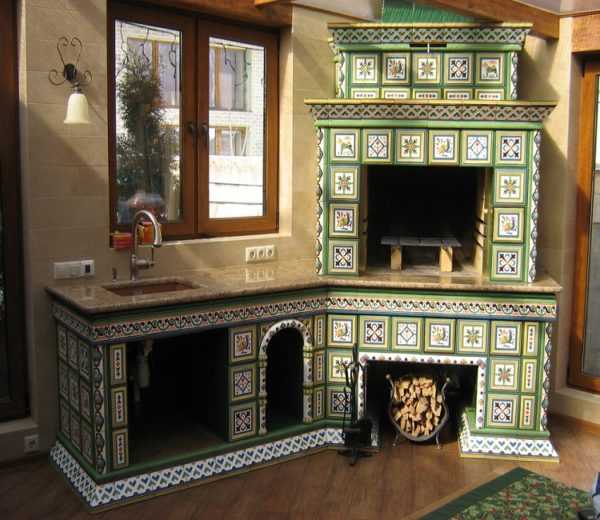

Так красиво будут выглядеть изразцовые печи и камины

Изготавливают изразцы для печей и каминов гладкими и потому они очень хорошо очищаются от грязи и пыли и к тому же они спокойно переносят температуру в 90 градусов. В последнее время с появлением термоустойчивых красок камины начали красить.

Такой вид придала краска для камина термостойкая

Окрашенные кирпичные камины выглядят необычно.

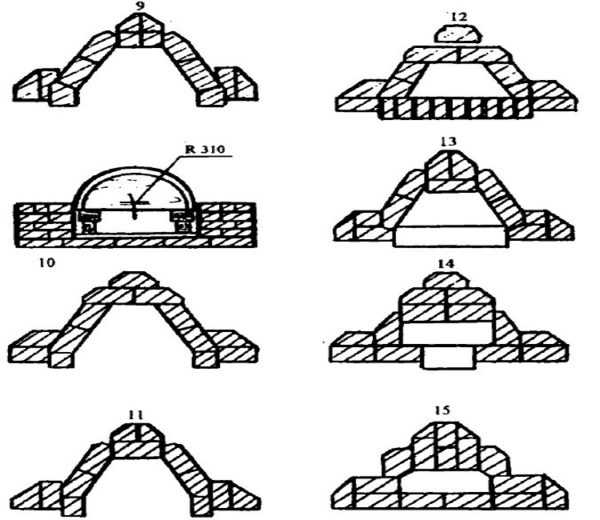

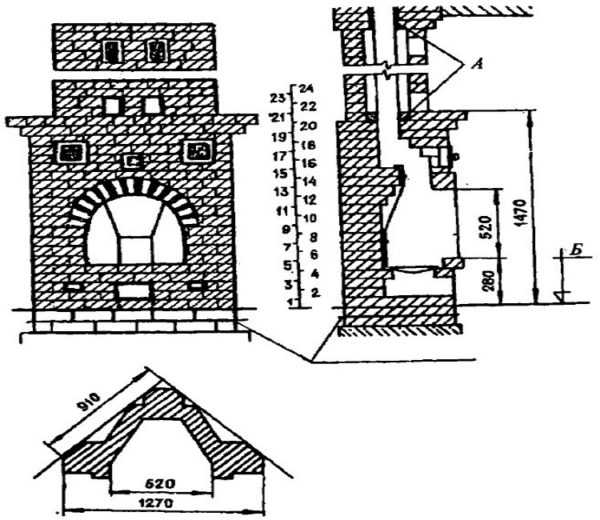

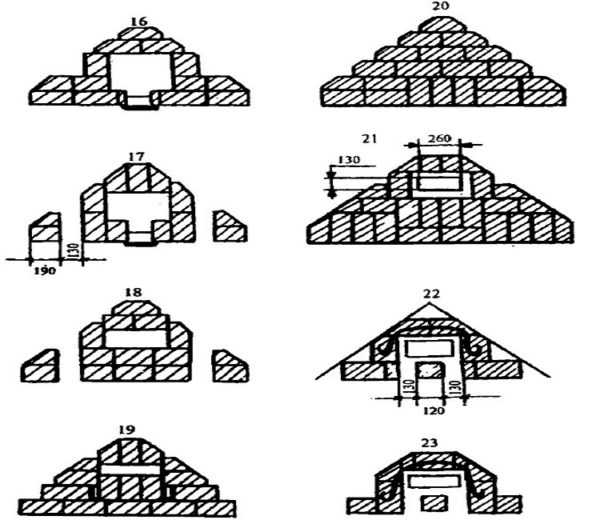

Угловой камин порядовка

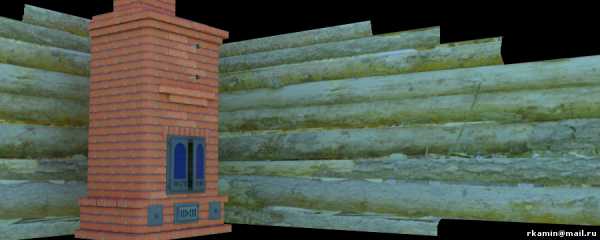

Покажу один пример как выкладывать из кирпича угловые камины для дома дровяные. В этом примере показано как класть камин рядами. В зависимости от высоты помещения можно уменьшать или увеличивать раскладку камина высотой дымовой трубы.

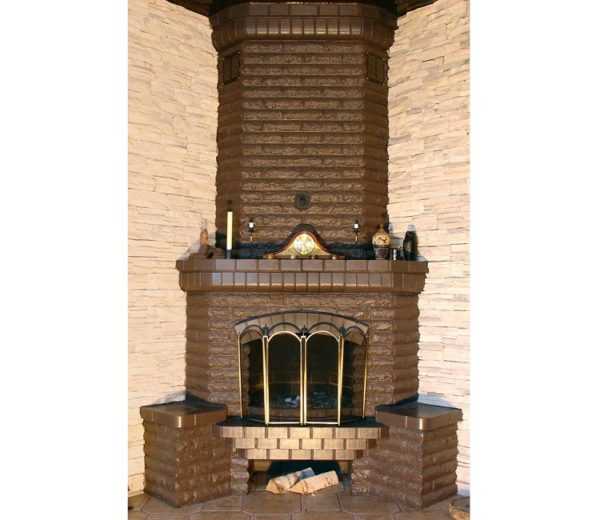

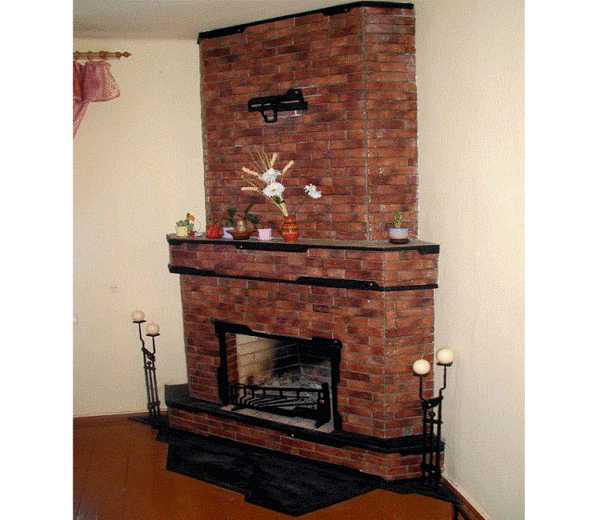

Обычные угловые камины в интерьере гостиной

В целях пожарной безопасности нужно делать воздушный зазор между стенами дома и стенами топки камина.

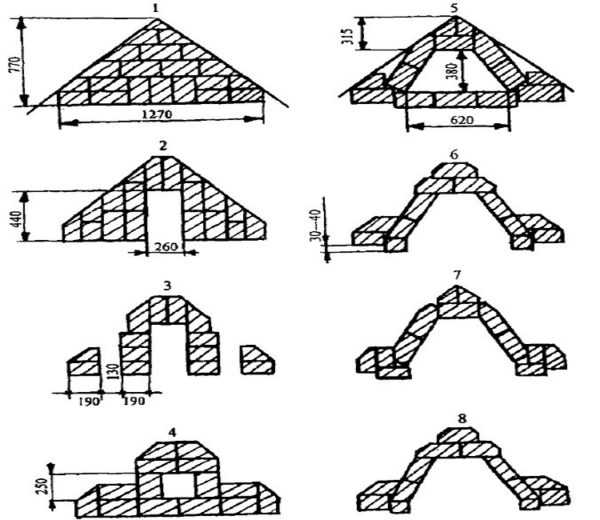

Порядовка как выкладывать угловой камин своими руками фото

В третьем ряду делаются два канала по которым будет входить воздух и нагреваясь будет выходить через отверстия душники которые делаются в 17 и 18 ряду на фасаде.

Камин порядовка своими руками

С 13 ряда и по 15 ряд делается газовый порог который не даст быстро поступить холодному воздуху в помещение из вне.

Печь камин порядовка

В 16 и 17 ряду на фасадной стенке устанавливается герметично закрывающаяся дверка с помощью которой можно будет убирать скопившуюся золу на газовом пороге.

Порядовка камина из кирпича

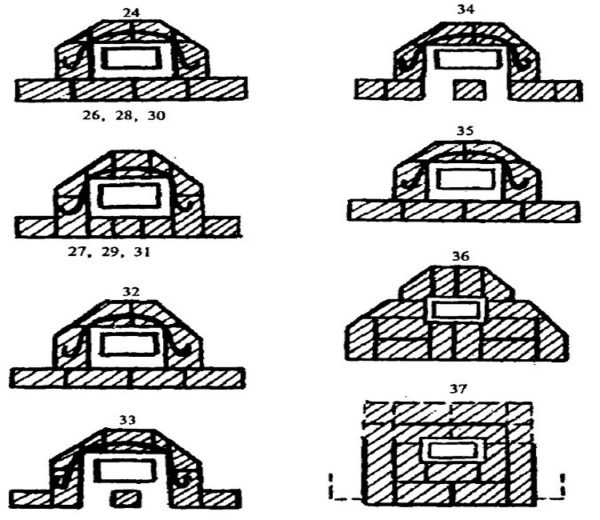

В 33 и 34 ряду делается два канала по которым будет поступать нагревшийся наружный воздух. Рекомендуется кирпичную кладку дымовой трубы армировать стальной проволокой Ф2,5 мм или Ф3 мм.

Возможно вам будет интересно:

stroisam2.ru

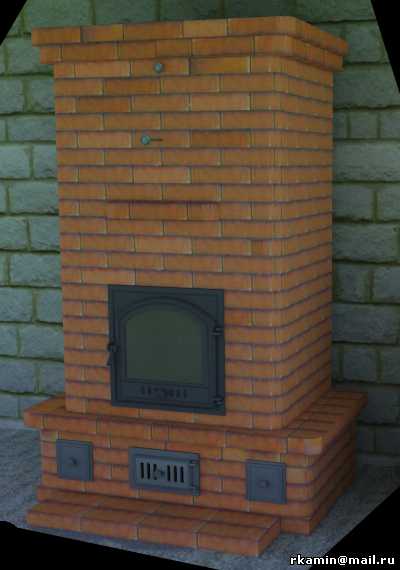

Отопление загородного дома, установка теплоёмких печей для дома или дачи. - Агон Камин

Если перед Вами встала задача отопления загородного дома, в качестве основного основного отопительного агрегата можно выбрать кассетный камин или чугунную печь. Однако для постоянного проживания эти дровяные приборы не очень удобны, так как требуют постоянного поддержания процесса сгорания топлива. Установка теплоёмкой печи хороший вариант печного отопления загородного дома. Основной плюс теплоёмких печей в том, что массив (внешняя поверхность) печи остаётся тёплой и после окончания растопки. Как только огонь гаснет, перекрываются дымоходные задвижки и печь будет оставаться тёплой и отапливать помещение длительное время.

Стоимость монтажа теплоёмких печей из талькохлорита

от 30 000 р
Срок выполнения 2 дня

Существует несколько разновидностей теплоёмких печей.

1. Можно установить теплоёмкую печь состоящую из двух контуров, первый (внутренний) - контур из шамоного кирпича, в нём горит огонь и движуться дымовые газы. Шамотный кирпич является огнеупорным и выдерживает нагрузку высоких температур и прямого огня. Второй контур это блоки из керамической глины или другого теплоёмкого материала.

2. Второй вариант теплоёмких каминов и печей - это печи из талькохлорита или талькомагнезита. Это каменная порода серого цвета, талькохлорит имеет много названий и немало интересных свойств. Печи из талькохлорита очень прочные, этот материал выдерживает нагрузку высоких температур и обладает высокой теплоёмкостью. Как утвеждают некоторые владельцы теплоёмких печей из талькохлорита, тепло излучаемое этим камнем мягкое и с лечебными свойствами. У этого материала есть только один недостаток - высокая цена этого материала.

3. Третий вариант накопительных печей - комбинированный. Производители современных теплоёмких печей в качестве очага используют не шамотные плиты а специализированные чугунные печные топки или каминные топки усиленной прочности, со стеклянной дверцей. Такие топки подключаются в теплоёмкий щит выложенный из шамотного кирпича или в модульный фабричный щит который собирается как конструктор.

4. Четвертый вариант теплоёмких печей - традиционные кирпичные печи имеющие многовековую историю. Подробнее с услугами наших печников Вы можете ознакомиться в пункте меню КЛАДКА КИРПИЧНЫХ ПЕЧЕЙ И БАРБЕКЮ. Такие печи в отлиичии от вышеуказанных проектируются вместе с проектом дома. Кирпичные печи Агон Камин устанавливаются так чтобы отопить максимальное число помещений.

5. Пятый вариант, наименее эффективный. Это не полноценные теплоёмкие печи, а дополнительный накопительный элемент для каминных топок. Суть такой печи в том, что её сердечником является стандартная каминная топка или монолитная чугунная топка для каминов, а внешняя оболочка печи состоит из теплоёмких блоков, например из керамики или талькохлорита. У этих печей сравнительно небольшая масса, а следовательно и теплонакопительный ресурс, и другой способ нагрева. Теплоемкий материал нагревается не от дымовых газов, а от воздуха нагретого топкой. Такого эффекта можно добиться если обложить каминную топку печным кирпичом.

agon-kamin.ru

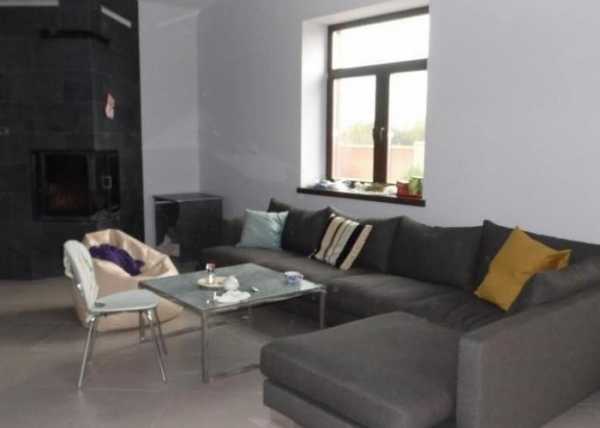

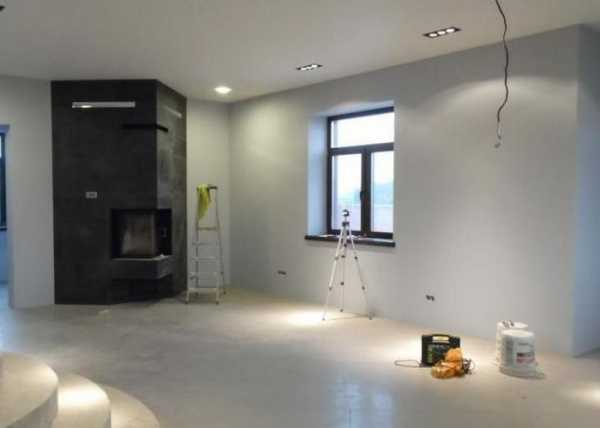

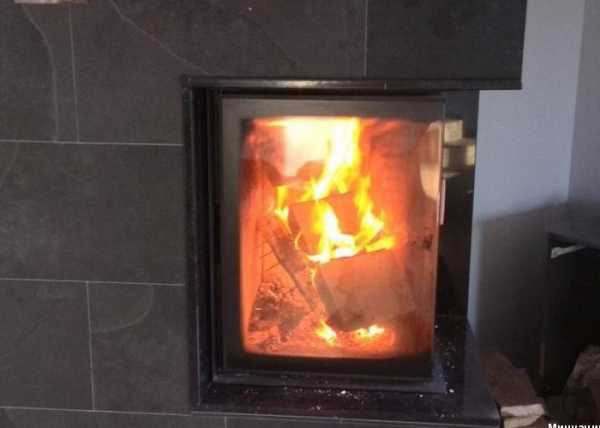

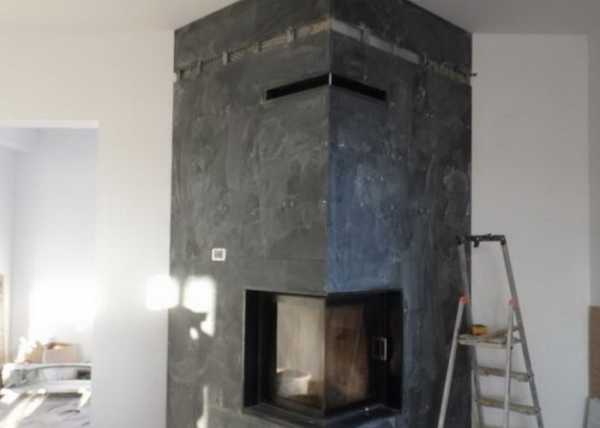

Теплоемкий камин в отделке сланцем

Оглавление

  1. Очистка от копоти
  2. Возможные проблемы при эксплуатации камина

На базе топки Austroflam был теплоемкий камин (гипокауст). При закрытых решетках на корпусе камина горячий воздух производит круговое движение между 1-м (лицевым) и 2-м (теплоизолятор) контурами камина.

Материалы, которые использовались при установке: шамот «Боровичи» 4 см толщиной, суперизол, хафтмертель, решетки «Вентлаб», топка, штукатурка «Печник» производства Тайфун, стеклосетка Силка, камень сланец 1 см толщиной, клей для теплых полов.
Первичные выводы таковы: с закрытыми решетками камин быстро нагрелся до желаемой температуры.

Очистка от копоти

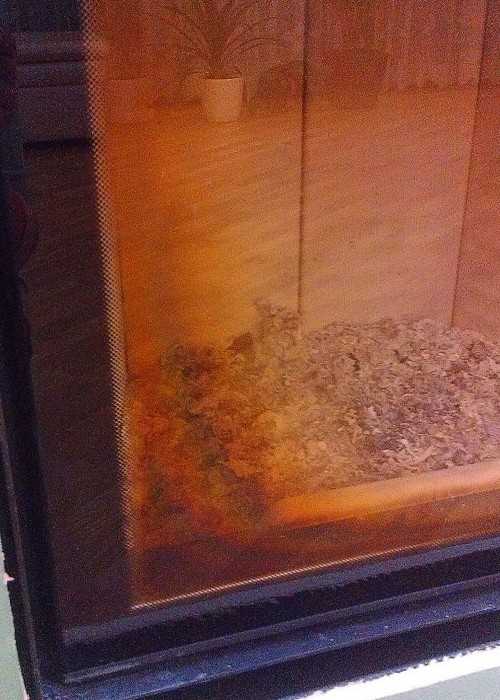

В процессе эксплуатации немного потекла копоть. Вот что можно сделать, и поможет в данной ситуации: можно попробовать пока просто отчистить этот оставшийся налет простым способом – могло не хватить температуры, чтобы его полностью выжечь, следует слегка влажную ветошь опустите в мелкую золу топки и растереть ею налет на стекле и подождать две минуты, пока он размягчится. Сразу можно будет заметить, что он превратится в мокрую грязь. После этого следует эту грязь сухим бумажным полотенцем. Следите за тем, чтобы топить каминную топку сухими дровами и в достаточно активном горении. Приглушать горение, старайтесь только после того, как топка наберет необходимую высокую температуру, примерно через 40 минут после обогрева. Дальше можно уже экспериментировать с регулировкой интенсивности горения. Если после придушенного режима, на стенках появляется сажа, стоит ее выжечь, и периодически добавлять воздух для горения регулировкой и тем самым поднимать температуру в топочной камере.

Возможные проблемы при эксплуатации камина

После установки модели указанной топки Austroflam произошли две проблемы, которые требовали незамедлительного решения. Через отверстие подачи воздуха течет конденсат. Поскольку камин с водяным контуром, то важен вопрос обогрева – по воде он получается минимальным, подача максимум 30С, с работой насоса. В качестве обогревающих элементов теплый пол порядка 50 м2.

Теплобменники в подобных топках следует постоянно очищать. Неизвестно, что произошло с топкой, и как она себя вела - возможно просто засорение. Следует достать в верхней части топочной камеры дефлектор из керамота.

Теплообменник может зарастать и выделять поэтому конденсат только в одном случае, если у него маленькая температура, чтобы этого не было, паралельно теплообменнику в байпас надо поставить термоклапан и регулировать его например на 50 градусов, когда температура в теплообменнике достигнет 50 градусов, клапан закрывается и весь поток проходит через систему. Такой прием с гарантиями позволит работать без конденсата. Факт зарастание может быть также потому, если есть факт не чистого сжигания топлива. Ей не хватает первичного и вторичного воздуха. Но это при том, что топка верно сконструирована. По поводу недогревания следует оценить все возможности работы топки, возможно, проблема откроется.

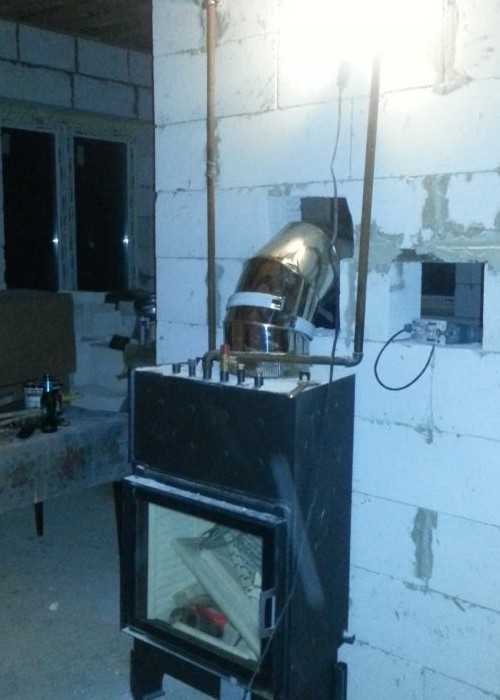

Выглядит в данный момент все так, как показано на фотографиях ниже - по воде топка отдает 9кВт, конденсат капает прямо под котлом через приточное отверстие. Теплообменник не мог так быстро засориться, так как было сделано всего три протопки. По факту были обвязаны подающая и обратная, без всех дополнительных аксессуаров - по инструкции на тестовый режим это особо не влияет. Длина контуров составляет не более 60 м, всего 5 контуров в плите.

Судя по картинке, гидравлическая обвязка, скорее всего, сконструирована неправильно. Помимо термоклапана, должен иметься теплоаккумулятор (бочка) для дополнительного накопления тепла. В идеале - буферная емкость: их просто отысувть – марка «Виссман». Вариант использования теплого пола в качестве аккумулятора мне не рассматривается. Бочка должна располагаться так, чтобы при отключении электричества имеласт естественная циркуляция.

Еще один вариант для проведения водяного отопления в доме - топка Laudel с теплообменником.
