Теплоизоляция труб отопления в квартире, на улице, в земле
Стенки трубопроводов, по которым протекает теплоноситель, всегда нагреваются до определенной температуры. Ее величина зависит от материала труб, стальные прогреваются сильнее, пластмассовые – слабее. Но в любом случае из-за этого явления происходят некоторые потери тепла по дороге от котельной установки до отопительных приборов. Предотвратить их может теплоизоляция труб отопления с помощью различных материалов с низкой теплопроводностью. В данном материале будет рассказано, какие участки магистралей отопления подлежат утеплению в обязательном порядке и какие материалы при этом используются.
Где нужна теплоизоляция?
Казалось бы, ответ очевиден даже для людей, далеких от теплотехники: чтобы не допустить тепловых потерь и остывания воды, надо утеплять трубы, проходящие по улице. Все верно, это самая понятная ситуация, но есть и множество других нюансов при прокладке магистралей в пределах здания.
Нередко требуется даже теплоизоляция труб отопления в квартире. Итак, изолировать домовые сети с теплоносителем необходимо при таких условиях:
- прохождение подающего или обратного трубопровода через холодные либо слабо обогреваемые помещения – чердаки, подвалы, встроенные гаражи и так далее;
- при замоноличивании магистралей и подводок к радиаторам в стену или в стяжку пола;
- прокладка труб за различными экранами, внутри гипсокартонных перегородок и прочие подобные способы скрытого монтажа;
- подводки от греющих контуров теплых полов в месте их присоединения к распределительному коллектору.
Примечание. Также практикуется укрытие трубопроводов, проходящих через комнаты с избыточным выделением тепловой энергии от различного оборудования и бытовой техники. Например, трубы с теплоизоляцией будут нелишними в помещении котельной, где неизбежно происходят выделения от разных агрегатов и температура неоправданно высокая.
Если условия, описанные в первом пункте, вполне понятны, то остальные нуждаются в пояснениях. Дело в том, что обогрев комнат обеспечивают радиаторы, а задача магистралей и подводок – доставка тепла к ним. Если они вмурованы в стены или полы, то нужна термоизоляция для труб, иначе в этом случае часть тепла пойдет на нагрев строительных конструкций, что вовсе не нужно. Особенно это важно, когда стена граничит с окружающей средой.
Для справки. Слой утеплителя также играет роль демпфера при замоноличивании полипропиленовых труб, славящихся способностью значительно удлиняться при нагревании.
Магистрали, находящиеся внутри гипсокартонных перегородок и за экранами, будут повышать температуру в замкнутом пространстве, что нецелесообразно. Чтобы избежать бесполезной растраты тепловой энергии и доставить ее к батареям без потерь, необходима теплоизоляция для труб отопления. В то же время трубопроводы, проложенные в отапливаемых помещениях открыто, в утеплении не нуждаются, поскольку все равно нагревают пространство этих комнат.
Что касается водяных теплых полов, то здесь часто складывается ситуация, когда к распределительному коллектору со всех комнат сходится много подводок от греющих контуров. В результате расстояние между ними уменьшается, концентрация труб на малой площади увеличивается и участок пола перед коллектором начинает перегреваться. Вот почему в этом месте подводящие трубки следует утеплить.
Теплоизоляционные материалы
Выбирать материал для теплоизоляции труб следует в соответствии с условиями их прокладки. На данный момент выбор материалов и изделий из них достаточно широк.
Наиболее часто применяются следующие утеплители и изделия из них:
- пенопласт в виде полуцилиндров;
- минеральная вата в рулонах, матах или в виде скорлуп с защитным покрытием из оцинкованной стали;
- полуцилиндры из жесткого пенополиуретана;
- вспененный полиэтилен в виде рукавов;
- рулонная стекловата.
Для справки. Существуют различные жидкие утеплители, такие как пенополиуретан или пеностекло. Они наносятся на поверхности по специальной технологии и обладают наилучшими теплоизоляционными и прочностными свойствами. Одна беда – материалы вкупе с работами по нанесению обойдутся заказчику в кругленькую сумму, а выполнить их своими руками без соответствующего оборудования невозможно.
Лидером по укрытию отопительных трубопроводов внутри зданий являются рукава из вспененного полиэтилена, примером может служить хорошо известная теплоизоляция Энергофлекс. Она легко монтируется, имеет отличные свойства и отличается долговечностью.
Мастера часто используют полиэтилен для утепления труб, которые предстоит замуровать в стяжку или стену. Минеральная вата в рулонах или матах тоже пригодна для укрытия магистралей внутри дома, например, в подпольных каналах. Остальные материалы из перечня используются, как правило, на улице.
Важно. Применение рулонной стекловаты внутри жилых зданий категорически не допускается!
Рекомендации по утеплению
При выборе типа изоляции важен не только материал, но и толщина утепляющего слоя. Она зависит от того, будет выполняться теплоизоляция труб на улице или в доме. В первом случае разность температур теплоносителя и окружающей среды слишком велика, а значит, понадобится большая толщина. Обычно она лежит в пределах 40—80 мм в зависимости от климатических условий в зимнее время. В здании перепад температур меньше и обычно хватает слоя вспененного полиэтилена от 9 до 20 мм.
Самоклеящиеся рукава Энергофлекс монтируются весьма просто и быстро. Изделие просто надевается на трубу, потом из продольного разреза удаляется защитная пленка и края склеиваются встык нажатием руки. Теплоизоляционные рукава других производителей необходимо предварительно разрезать, надеть на трубопровод и соединить специальным клеем, продающимся отдельно. Применять обычный канцелярский скотч или проволоку не рекомендуется.

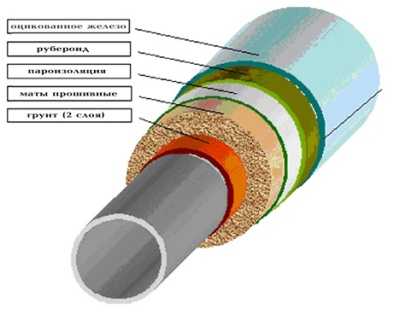

Устройство утепления на улице несколько сложнее. Удобно монтируется теплоизоляция из оцинкованных кожухов (скорлуп) или полуцилиндров из пенопласта и полиуретана. Сегменты прикладываются к трубе с двух сторон, а затем охватываются бандажами или хомутами. Следующая пара вставляется в предыдущую по принципу «паз – шип», стыки дополнительно уплотняются. Другое дело – устройство теплоизоляции из прошивных матов или рулонных материалов, тут придется наложить на трубу целый пирог, показанный на схеме:
Такими же способами осуществляется теплоизоляция труб в земле, только желательно перед прокладкой подготовить подушку из песка толщиной 50—100 мм, дабы не повредить верхний гидроизоляционный слой. Если же производится монтаж ППУ скорлуп, то можно спокойно обойтись и без подушки.
Заключение
Вряд ли кто-то станет оспаривать важность тепловой изоляции труб с горячей водой. Это одно из мероприятий по энергосбережению, позволяющее экономить ваши деньги. В то же время технология утепления проста, работы можно без проблем выполнить своими руками.
cotlix.com
Изоляция трубопроводов отопления – как изолировать трубы (+фото)
В процессе отопления жидкость, которая используется в качестве теплоносителя, циркулирует по всей системе. Чтобы не растерять полезное тепло и избежать излишнего перегрева помещения, проводится изоляция трубопроводов отопления.
Такие работы необходимы в загородных домах, если магистрали трубопроводов отопления проходят по улице от котельной, или же когда котёл находится в дальнем крыле здания, а трубы протянуты по холодным коридорам. Это помогает доставить в помещение больше тепла, сохранив его на всём маршруте: от котельной до радиаторов отопления.
В качестве материала используются несколько видов утеплителей, они различаются по теплопроводности и способам монтажа, и при выборе материала нужно хотя бы немного знать о его качествах.

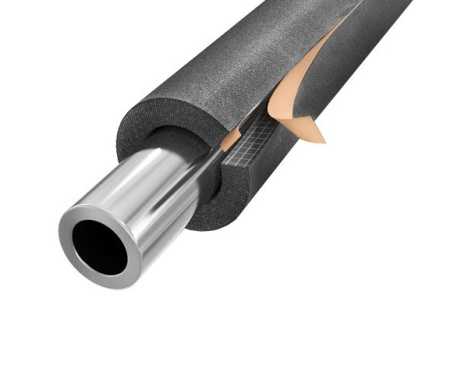

Вспененный полиэтилен
Фольгированный вспененный полиэтилен
Это гибкий утеплитель, который производится в форме труб различных размеров, с разрезом посередине (это сделано для удобства монтажа).
Монтаж
При утеплении трубопровода этим материалом, куски утеплителя накладываются на трубы по всей длине, и стягиваются строительным скотчем. Места стыков или соединения труб нужно закрыть утеплителем более толстого диаметра. Поэтому перед началом работ нужно примерно рассчитать необходимое количество утеплителя разных размеров.
Утеплитель такой марки очень удобен, его можно легко разрезать, а оставшиеся куски использовать в другом месте, составив из нескольких отрезков одну длинную часть.
Утеплители из стекловолокна
Стекловолоконный утеплитель
Такой утеплитель наиболее востребован у строителей. Этот материал имеет сравнительно небольшой вес и совершенно не подвержен гниению. Именно поэтому его часто используют для утепления труб расположенных на улице.
Монтаж
При монтаже утеплителем обматывают трубы и закрепляют его с помощью вязальной проволоки. Для дополнительной защиты от воздействия влаги снаружи его обвязывают рубероидом или строительной фольгой.

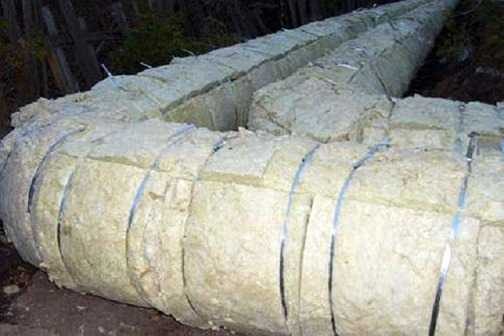

Базальтовая вата
Вата базальтовая
Это формовые элементы утеплителя, которые изготовлены в виде плит и цилиндров. Такие утеплители пожаробезопасны, имеют хорошую прочность и не пропускают влагу. Монтаж его достаточно прост, как и в случае с утеплителем из стекловолокна его дополнительно защищают алюминиевой фольгой или рубероидом.

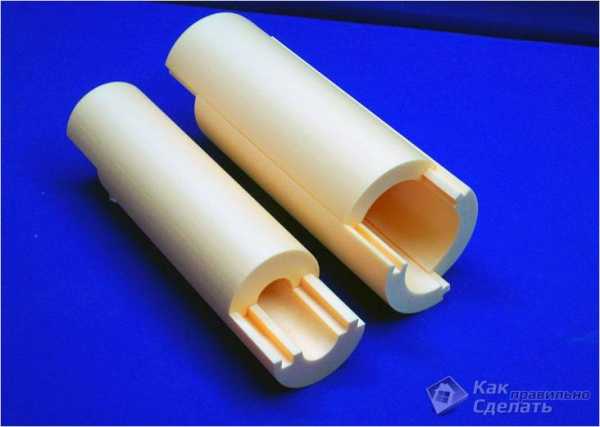

Пенополистирол
Пенополистирол для труб
Такой утеплитель изготавливается в виде двух скорлуп разных размеров, они скрепляются при помощи специальных пазов, но для надёжности соединения их необходимо дополнительно закрепить специальным клеем или скотчем.
Монтаж
При соединении на трубах половинки утеплителей соединяют между собой и смещают две части в разные стороны на несколько сантиметров. Следующее звено также соединяется, и оставленные концы стыкуют между собой, получается своего рода «нахлёст» одного соединения на другое, что обеспечивает более качественное скрепление.
Для утепления неудобных участков и поворотов используются – фигурные скорлупы, которые имеют неравные размеры.
Для того чтобы качественно провести утепление этим материалом, нужно заранее подсчитать протяжённость трубопровода, количество стыков и сгибов. Это необходимо для приобретения нужного количества соединительных частей.

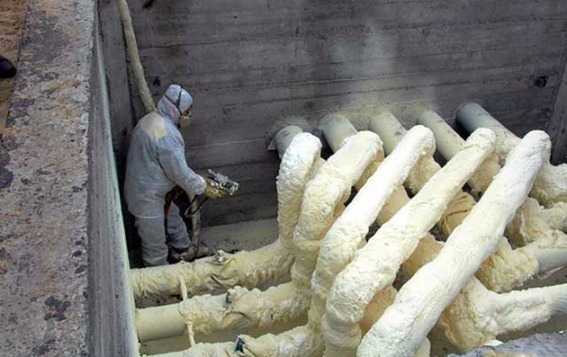

Пенополиуретан
Пенополиуретановый утеплитель
Этот утеплитель наносится путём распыления. Специально подготовленный состав распыляют на смонтированный трубопровод. Он надёжно сцепляется с поверхностью и, вспениваясь, образует плотную защитную массу, обладающую высокой прочностью.
Из-за того что этот утеплитель плохо переносит воздействие солнечных лучей утепление им труб, расположенных на открытом воздухе, должно сопровождаться их защитой: обмоткой рубероидом или алюминиевой фольгой.
Для качественного изолирования труб можно комбинировать утеплители. Например, в котельной и на улице их можно закрыть минеральной ватой или базальтовым утеплителем. А в доме места подводки к батареям отопления – вспененным полиэтиленом, который выглядит более эстетично.
Жидкая теплоизоляция
Этот материал, при помощи которого проводится изоляция трубопроводов отопления, позволит исключить некоторые трудности, возникающие в процессе монтажа других утеплителей.
Чем больше, тем лучше…
Этот лозунг относится к монтажу такой изоляции. Наносится он распылителем или обычной кистью, и чем больше слоёв будет нанесено на трубу, тем лучше будет сохраняться тепло. Да и сам процесс намного легче монтажа других видов утеплителя. Его можно без проблем нанести как на ровную трубу, расположенную в хорошей доступности, так и на скрытые неудобные участки.
Когда нужно позаботиться об изоляции трубопроводов
Лучше всего монтаж утеплителя произвести в процессе прокладки труб и разветвлений в помещении. На этом этапе вам будет проще подбирать размеры (при выборе рулонного или трубчатого утеплителя), и в итоге останется меньше отходов, а это соответственно – экономия средств.
Ремонт утеплителя
Замена утеплителя
При всех положительных качествах всех видов материалов нелишним будет проводить профилактический осмотр всей магистрали отопления перед наступлением зимнего сезона. Чтобы в последующем избежать неприятностей, места утеплителя, которые вследствие каких-либо обстоятельств пришли в негодность, нужно обязательно заменить.
Видео
Видеоролик по монтажу цилиндров из минеральной ваты:
Фото
Использование жидкой теплоизоляции отопления

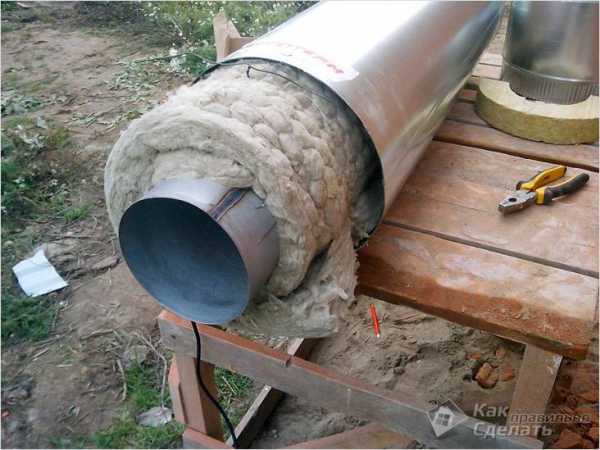

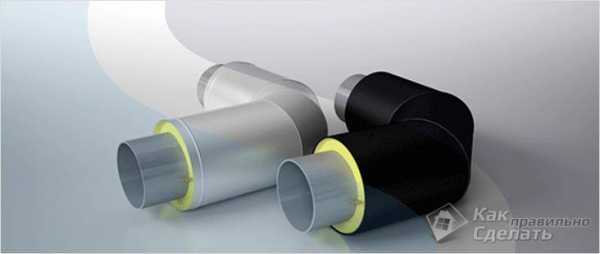

Кожух для труб

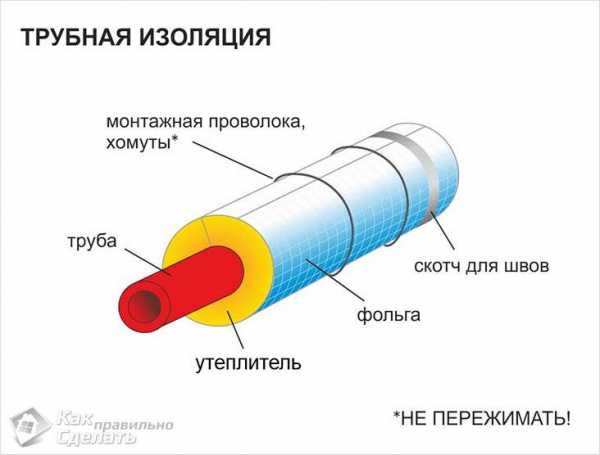

Технология изоляции труб
Утепление базальтовой ватой
kakpravilnosdelat.ru
Виды герметика и теплоизоляции для труб отопления
Ниже приведена ознакомительная информация о теплоизолированных трубах отопления. Также рассмотрены особенности материалов для утепления систем отопления.
Для чего нужно изолировать трубы
Теплоизоляция труб отопления
Изоляция отопления проводится для того, чтобы оптимизировать работу нагревательного оборудования. Теплоизолированные трубы для отопления значительно повышают КПД котлов. С появлением новых технологических возможностей, стали доступны ранее неприменяемые методы утепления. Современная теплоизоляция труб отопления обладает низкой теплопроводностью, при этом монтаж значительно упростился и позволяет добиться сплошного герметичного слоя. Тепловой герметик для труб отопления широко применяются для утепления контуров частных домов и центральных магистралей.
Теплоизолированные трубы для отопления помогают сократить расходы тепла при транспортировке теплоносителя. Подогрев воды осуществляется котлами, которые в обязательном порядке находятся в помещении. Это может быть как жилая площадь, так и техническое помещение. В некоторых случаях котельная находится на некотором расстоянии от дома. Что касается централизованного отопления, то расстояние от ТЕЦ до потребителей весьма значительное.
От качества изоляции для труб отопления зависит стоимость коммунальных услуг. Базовой составляющей стоимости услуг ТЕЦ является количество топлива, необходимого для нагревания теплоносителя до требуемого уровня.
В нормах, определенных государственными органами контроля, указано:
- температура отпускной воды – на выходе из котельни;
- температура в системе отопления домов;
- температура воды на обратном потоке.
Эти показатели варьируются в зависимости от времени года и среднесуточной температуры. Естественно, на выходе из котельни теплоноситель буде намного горячее, чем в контуре дома, так и должно быть. Но этот показатель может быть уменьшен при повышении теплоизоляционных качеств магистралей, так как правильно изолировать трубы отопления архиважно. Например, на выходе из котельни температура теплоносителя десять единиц. В батареях квартир вода достигает температуры в шесть единиц, что допускается нормами. Теплопотери составляют три единицы.
Если провести дополнительную изоляцию для труб отопления, то теплопотери снизятся до двух единиц. Это не означает, что в домах будет теплее, нет, температура в радиаторах будет по-прежнему шесть единиц, а вот в котельной можно нагревать воду уже не до десяти, а до девяти единиц. Разница десять процентов, соответственно, топлива тоже пойдет меньше на 10% и пропорционально снизится цена на коммуналку.
Материалы для теплоизоляции труб отопления
Давайте рассмотрим возможные материалы для теплоизоляции труб отопления:

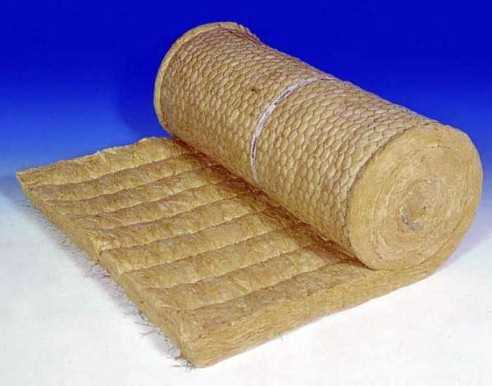

- минеральная вата.
Минеральная вата- самым широкоприменяемый утеплитель
Самый давний и широко применяемый материал для изоляции труб отопления. В первую очередь, такая народная любовь связана с ее низкой стоимостью. Минеральная вата является отличным утеплителем, который устойчив к нагреванию, что немаловажно. Максимальная рабочая температура достигает 650 градусов. При этом она не меняет своих качеств и не выделяет ядовитых веществ. Главный враг минеральной ваты – это вода. Этот утеплитель состоит из множества волокон, между которыми есть воздух, благодаря этому создается теплоизоляционный барьер.
Вода, попадая на минеральную вату, постепенно впитывается, заполняя воздушные ячейки. Получается, что пористый в сухом состоянии теплоизоляционный материал для труб отопления превращается в мокрый монолит. Вода является одним из лучших проводников, это касается не только температуры, а и электричества, звуков. Если влага добралась до самой трубы, то тепло беспрепятственно уходит, грея улицу. Если же слой ваты намок не полностью, это все равно уменьшает толщину работающего утеплителя.
Например, на магистраль намотано 15 см ваты, пять из которых намокло. Выходит, что изоляция трубопроводов отопления, которая не пропускает тепло, составляет только десять сантиметров. Чтобы не допустить намокания минеральной ваты ее закрывают гидроизоляцией. Как вариант: рубероид или пенофол;
Любая теплоизоляция выполняет функции шумоизоляции труб отопления. Иногда в открытых контурах закипает расширительный бак. Это сопровождается громкими звуками, поэтому звукоизоляция труб и бака отопления помогает снизить уровень шума.
- отражающая изоляция.

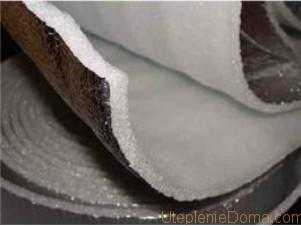

Пенофол — отражающая изоляция
Это фольга, которую наматывают поверх основного слоя утеплителя. Она работает как зеркало, отбывающее лучи света. Только вместо солнечных потоков она отражает тепло. Большим плюсом этого материала является его устойчивость к коррозии, ведь фольгу делают из алюминия. Современный рынок строительных материалов предлагает такой утеплитель, как пенофол. Это двухслойный материал, одна часть которого — фольга, а вторая – вспененный пенополистирол или полиуретан. Это мягкий материал, который выпускается в рулонах.
Пенофолом можно оборачивать трубы отопления, так как он устойчив к нагреванию. Помимо этого он выступает в качестве гидроизоляции труб отопления, так как подушка из вспененного материала водонепроницаема. Для большей эффективности стыки можно проклеить специальным скотчем. Такой вид изоляции широко применяется не только для теплоизоляции труб отопления в квартире, а и для создания отражающего гидроизолирующего экрана при утеплении стен;
- пенополистирол и полиуретан.
Эти два материала можно отнести к одной категории, так как они очень схожи по своим характеристикам. Утеплители из этих материалов могут сильно отличаться. Например, пенопластовые накладки имеют жесткие стенки. Они сделаны в форме контура, состоящего из двух половинок. Они соединяются вокруг него, а места стыков можно скрепить герметиком.
Пенопластовые гильзы для труб
Также есть мягкая изоляция для полипропиленовых труб отопления, которая буквально надевается на контур. Для этого у них есть продольный разрез, который в дальнейшем заклеивается клейкой лентой. Помимо этого пенопласт используется для изготовления специальных многослойных труб, состоящих из слоя утеплителя и твердой оболочки. Наружный слой таких изделий устойчив к механическому воздействию и полностью герметичен. А есть методы нанесения полиуретановой пены при помощи специальных компрессоров прямо на магистраль, после чего он быстро полимеризуется и застывает. В итоге получается сплошной слой утепления, или тепловой герметик для труб отопления;
- космические технологии.
Для утепления космических кораблей била изобретена специальная краска, именуемая жидкая теплоизоляция, или жидкая керамика. Она накладывается тонким слоем в полмиллиметра. После высыхания процедуру можно повторить. Несколько слоев жидкой изоляции способны на треть сократить теплопотери. Для освоения космоса это очень важная характеристика, так как теплоизолятор имеет малый вес.
На что нужно обратить внимание при утеплении на улице
Главное, при изоляции труб отопления на улице – это чтобы утеплитель оставался сухим, поэтому следует предусмотреть хорошую гидроизоляцию. Прежде чем изолировать трубы отопления, необходимо понимать, что вода и холодный воздух могут пробраться сквозь стыки, поэтому при наматывании утеплителя и гидроизоляции стыки слоев не должны совпадать. Также важна герметизация труб отопления, так как если на участке трубы будет пробел в теплоизоляции, это, несомненно, приведет к значительным теплопотерям.Помимо влаги на материалы утеплителя и гидрозащиты воздействует ветер и ультрафиолет. С последним могут возникнуть проблемы.
Читайте также ремонт труб отопления своими руками.
Утеплять трубы отопления на улице можно только темы, материалами, которые устойчивы к ультрафиолету. В противном случае нужно дополнительно намотать отражающую изоляцию.

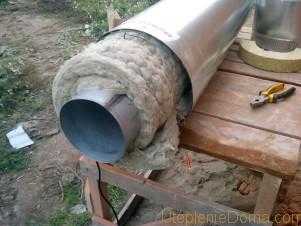

Самый популярный способ утепления на улице – это применение минеральной ваты. Достоинства:
- относительно дешевая;
- обладает высокими эксплуатационными характеристиками;
- долговечна;
- не выделяет ядовитых веществ;
- при возникновении дыр в изоляции их можно заделать локально, не разбирая больших участков.
Недостаток один – боится влаги. Минеральная вата удерживает температуру за счет своей пористой структуры. Как только она намокает, все полости заполняет вода, которая быстро проводит тепло наружу.
Изоляция труб отопления в подвале осуществляется любимы доступными средствами, особенных требований, кроме низкой теплопроводности, к материалам нет. Теплоизоляция труб отопления в подвале не подвержена воздействию ультрафиолета и высокой влажности.

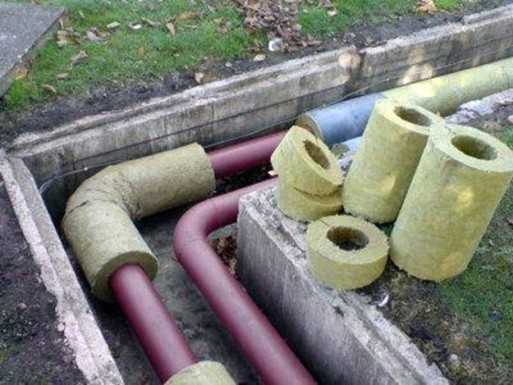

Что важно при утеплении подземных коммуникаций
Часто приходится укладывать отопление под землей. Монтаж обходится дороже, чем наземные магистрали. Это связано с теплоизоляцией труб отопления в земле. Для этого подойдет не любой материал. Особенности эксплуатации подземных коммуникаций:

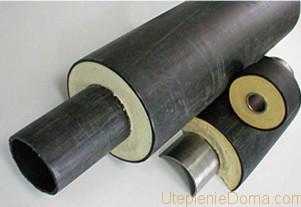

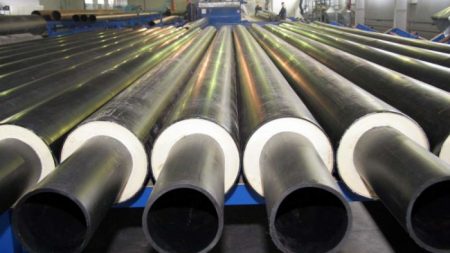

Заводские трубы для прокладывания под землей
На трубы и слой утеплителя постоянно давит вес земли, так как коммуникации закапываются на глубину промерзания. Для разных регионов этот показатель может отличаться, но в среднем глубина составляет от одного до полутора метров. Помимо этого по земле ходят люди, ездят машины, а это все дополнительная нагрузка. Поэтому, чтобы утеплитель для труб не сплющило, нужен жесткий каркас. В этом качестве прекрасно подходят канализационные трубы большого диаметра. Для промышленных целей укладываются бетонные короба. Также используются трубы для отопления, которые выпускаются с утеплением и твердым кожухом;
- постоянная влажность.
Коммуникации закопаны на глубину промерзания, выходит, что туда не доходит не только холод, но и тепло, поэтому на этой глубине влажно. Вода в почву поступает с осадками. Также возможен вариант, что коммуникации будут проходить в местах, где подземные воды находятся близко к поверхности. Исходя из этого, важнейшим условием для утепления труб под землей является хорошая гидроизоляция.
