Лучший способ подключения полотенцесушителя из нержавеющей стали

В этой статье поговорим с Вами про подключение полотенцесушителя из нержавеющей стали. Полотенцесушитель — это устройство, которое создано для установки в ванной комнате. Он не только прогреет ваше помещение, но также на нем можно сушить белье и одежду. Удобная конструкция полотенцесушителя способна создать комфортный микроклимат в комнате. Часто их ставят как дополнительный отопительный прибор. Разнообразие моделей полотенцесушителей из нержавеющей стали очень велик. Модели отличаются по размерам, форме, типу монтажа и производителю.

 Помимо этого, конструкция создаёт нужный микроклимат в ванной комнате и является, по сути, дополнительным отопительным прибором. Ассортимент полотенцесушителей из нержавейки и прочих материалов очень широк. Модели дифференцируются по своим формам, типу установки, цветам, производителям и тд.

Очень хороший пример подключения полотенцесушителя из нержавеющей стали привел Александр Смолин, который в своем видео поделился опытом подключения полотенцесушителя к системе горячего водоснабжения.

Видео по подключению полотенцесушителя

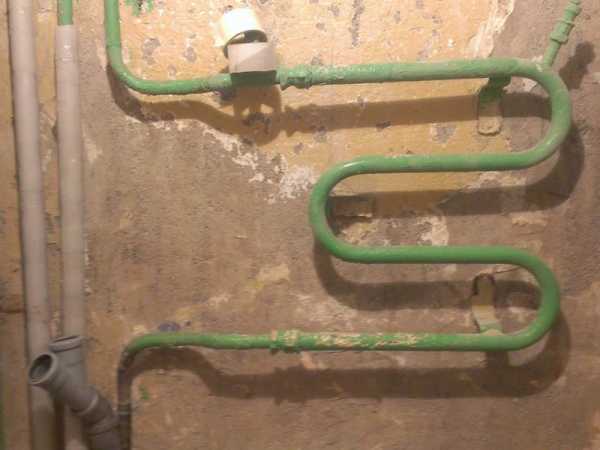

Демонтируем старый полотенцесушитель

За основу был взят старый самый обычный полотенцесушитель, без каких либо отсечных кранов, имеющий убогий внешний вид (совершенно не эстетичный), со временем такой полотенцесушитель может где-то поржаветь, вызвать протечку или даже потоп. Взамен него был подключен современный полотенцесушитель из нержавеющей стали типа лесенки, который можно установить в какое-то конкретное место или просто можно поставить его на это же место, все зависит от вашего желания и потребностей. Подключение полотенцесушителя будет произведено по принципу теплообменника. Как это примерно будет выглядеть? Старую трубу необходимо обрезать, произвести сварочные работы и приготовить трубу большего диаметра. Вода, которая находится между внутренней трубой и наружной трубой это и есть второй контур системы теплообменника, вода второго контура нагревается за счет тепла этой трубы.

Плюсы такого подключения: мы не привязаны никак ни к давлению, ни качеству воды. Вода в системе горячего водоснабжения в основном отвратительного качества, из-за этого все трубы, которые находятся внутри любого полотенцесушителя, а также все трубочки со временем зарастают ржавчиной, плюс гидроудары и скачки давления, которые могут вызвать протечки или полный выход труб из строя. В нашем случае такой тип подключения полотенцесушителя убережет его от протечек, от потопа, зарастания грязью внутри полотенцесушителя.

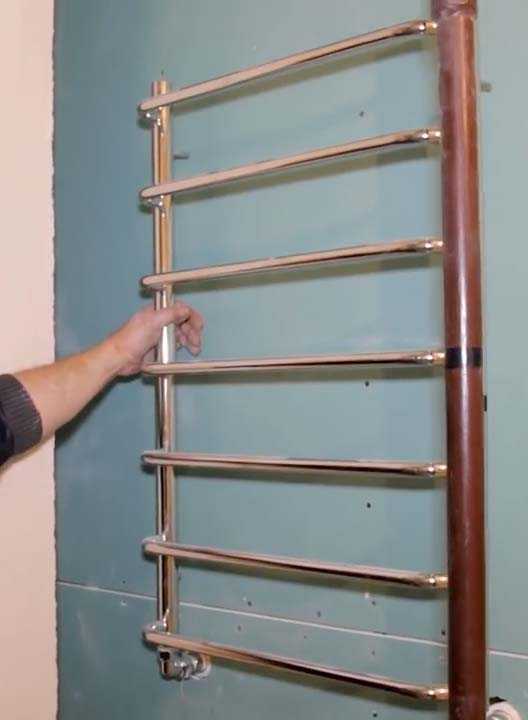

Приступаем к монтажу полотенцесушителя

Далее произведем все подготовительные и сварочные работы для подключения полотенцесушителя из нержавеющей стали, которые были описаны выше. Первое, что необходимо сделать — это вырезать участок стояка горячего водоснабжения. Затем необходимо сделать новую заготовку трубы нужной длины, на которую заранее привариваем теплообменник с патрубками, всю эту конструкцию в сборе привариваем к стояку горячего водоснабжения. Самое главное, чтобы верхний патрубок на теплообменнике находился ниже точек соединения труб с полотенцесушителем, а сами патрубки теплообменника должны быть приварены под небольшим углом вверх от горизонтали, чтобы вода могла спокойно циркулировать по полотенцесушителю по законам гравитации.

 После того, как подключите полотенцесушитель из нержавеющей стали,  в течении некоторого времени нужно проверить его в работе, После этого нужно произвести его демонтаж. Для этого было необходимо всего лишь открутить две гайки, затем слить воду, которая заполнена в самом полотенцесушителе, далее обшили стены гипсокартоном. На примере ниже можно увидеть как он закреплен на плитку. Осталось сделать гидроизоляцию стен, приступить к укладке плитки и после завершения работ, после того как здесь все будет сделано, включая монтаж натяжных потолков, останется только подключить наш полотенцесушитель из нержавеющей стали и залить в него воды, открутив заглушку и выкрутив кран маевского. Проверено, что все будет работать хорошо.

Особенности подключения полотенцесушителя из нержавеющей стали

На примере мастера видно, что стояк горячего водоснабжения и теплообменник, закрепленный на нем, находится в специальной фальш стене. Напомним, что полотенцесушитель подключается к теплообменнику в двух точках. К теплообменнику были приварены два отвода, а самое главное, чтобы на всем протяжении от прокладки труб до полотенцесушителя, не было уклона этих самых труб вниз. Трубы должны быть постоянно под каким-то углом вверх, иначе полотенцесушитель работать не будет, или будет, но очень плохо, ведь в этом случае закон гравитации не сработает.

При помощи разборных соединений полотенцесушитель из нержавеющей стали подключен с трубной магистралью системы теплообменника и на четырех креплениях держится на стене облицованной плитки, остался самый последний, так скажем — завершающий этап, на котором нам будет нужно заполнить систему полотенцесушителя и наш теплообменник специальной жидкостью.. Сверху у нас находится две декоративных заглушки, под одной у нас находится просто заглушка-пробка, за второй декоративной заглушкой установлен кран маевского. Все это необходимо открутить, затем при помощи воронки заполняете всю нашу готовую систему. После того как мы залили два литра специальной смеси воды в систему, начинает понемногу прогреваться полотенцесушитель. После такого объема залитой воды горячим станет только нижняя часть, оставшийся полотенцесушитель пока будет холодным. Поэтому необходимо заполнить его полностью.Когда вы заметите, что со второй стороны вода уже начнет вытекать, это будет означать, что система теплообменника уже полностью заполнена. После этого необходимо скрутить заглушку и кран маевского.

Тестирование работы

После полной подключения полотенцесушителя из нержавеющей стали специалисты провели тестирование системы с помощью тепловизора, которое продлилось неделю. Тестирование проходило еще до обшивки стен до и монтажа перегородки. Данные были такими: точка HS1 показала температуру в 51 градус — это температура на стояке горячего водоснабжения, а точка HS2 показала температуру в 47 градусов — это показатель на самом полотенцесушителе, а вот на теплообменнике было 49,4 градуса.

Хотелось бы отметить, что эта система очень надежная, таким образом вы предохраняете свое помещение (и соседей) от потопа, а циркуляция воды работает по принципу гравитации.

Основные преимущества полотенцесушителей из нержавеющей стали

  • нет необходимости использовать при монтаже специальные переходные тефлоновые прокладки;
  • высокий уровень устойчивости к коррозии;
  • хорошо справляется с гидроударами, резкими перепадами давления и температуры;
  • огромное разнообразие моделей, которые станут прекрасным дополнением к любому интерьеру;

eurosantehnik.ru

Почему течет полотенцесушитель и как это устранить

Специализируемый теплообменник ТВЭК для применения дизайн-радиаторов в системах горячего водоснабжения (ГВС).

Импортируемые в Россию стальные дизайн - радиаторы, дорогостоящие, высококачественные приборы, в основном совместимы с закрытыми системами отопления, отвечающими европейским стандартам. В связи с тем, что более 90% дизайн-радиаторов, по своей сущности являются полотенцесушителями и устанавливаются в систему ГВС , то срок службы дизайн - радиаторов колеблется от 1,5 месяцев до 1,5 лет. Это обусловлено рядом причин:

  1. Наличие в ГВС большого количества кислорода, что приводит к активной коррозии дизайн - радиаторов
  2. Наличие в ГВС большого количества кальция, железа и пр., что приводит к "зарастанию" полотенцесушителей

Ряд зарубежных фирм пытаются решить эту проблему. На российский рынок поставляются полотенцесушители, изготовленные из сантехнической латуни, а также со встроенным теплообменником.

Германская фирма Arbonia поставляет полотенцесушитель Bagnosan, имеющий встроенный теплообменник.

Такая конструкция также не решает полностью проблему установки дизайн радиатора в ГВС.

Почему течет полотенцесушитель?

Причины следующие:

  1. Медная спиралевидная гофрированная труба, имеющая небольшую толщину стенки, со временем истончается, что может привести к выходу дорогостоящего полотенцесушителя из строя.
  2. Проходное сечение первичного контура теплообменника уменьшается за счет отложений солей содержащихся в ГВС, что приводит к потере эксплуатационных качеств дизайн-радиатора.
  3. Наличие теплообменника существенно ухудшает дизайн полотенцесушителя.

Российские специалисты решили эту проблему, разделив систему на два контура. Первое - это теплообменник, непосредственно связанный с ГВС, во второй контур входит дорогостоящий дизайн-радиатор. Первый контур теплообменника ТВЭК - нержавеющая труба, второй контур обеспечивает гравитационную циркуляцию теплоносителя в дизайн-радиаторе.

Средняя температура полотенцесушителя определяется температурой теплоносителя на входе, конструкцией теплообменника и полотенцесушителя, а также конструкцией трубопроводов. Испытания теплообменника показали, что при номинальной мощности полотенцесушителя порядка 600 Вт, длине подводящих трубопроводов не более 3-х метров и при температуре воды в системе ГВС +65гр., температура в полотенцесушителе достигает 55 гр. Увеличение длины трубопровода на 1 метр уменьшит значение средней температуры на 1 градус. Таким образом разность температур воды в системе полотенцесушителе составляет 10 градусов. Эта потеря по температуре несущественная, если учесть то обстоятельство, что по сравнению с обычными М и П образными полотенцесушителями дизайн-радиатор имеет более разветвленную теплоотдающую поверхность.

Как устранить течь полотенцесушителя?

Установка теплообменника ТВЭК дает следующие преимущества:

  • Гарантированный ресурс работы 20 -30 лет
  • Исключение опасности гидравлических ударов
  • Применение в первом контуре нержавеющей трубы исключает коррозию
  • Возможность профилактических прочисток при засорах и освобождения от накипи
  • Автономное отключение полотенцесушителя от ГВС
  • Простота монтажа и эксплуатации
  • Простота обслуживания

Технические данные теплообменника ТВЭК.

Рабочее давление--------------------------------------------1,0 МПа

Испытательное давление-----------------------------------2,5МПа

Максимальная температура теплоносителя --------------110 С

Присоединительные размеры теплообменника-------------3/4"





Схема монтажа дизайн - радиатора с теплообменником "ТВЭК"





Рис. 1                                                                  Рис. 2


Обозначения: ОП - отопительный прибор; А- адаптер; ВЗ- вентиль запорный; ВР- вентиль регулировочный; ВК- воздуховыпускной клапан; трубопроводы, фитинги поставляются по заказу.

Схема подключения в систему ГВС показана на Рис.1

Схема подключения отопительного прибора в систему отопления показана на Рис. 2

Трубопроводы теплообменника не должны иметь изгибов типа _____, во избежание образования воздушной пробки. Полотенцесушитель должен быть расположен выше теплообменника (для обеспечения гравитационного давления в системе). Поэтому теплообменник монтируется близко к уровню пола.

Вентили, устанавливаемые на входе/выходе теплообменника, предназначены:

  • для отключения при профилактической промывке теплообменника
  • для отключения от магистрали в аварийных ситуациях
  • для замены дизайн - радиаторов без отключения стояка

В качестве теплоносителя рекомендуется использовать дистиллированную воду или кипяченую водопроводную воду. Допускается применение антифриза не более 30%. Теплообменник ТВЭК является прибором, решающим проблему использования западноевропейских дизайн - радиаторов в России, значительно увеличивая их ресурс работы, делает их применение безопасным и надежным.







В течение года системы теплообменник - полотенцесушитель, безаварийно эксплуатируется в Москве.



Тепловые испытания, проведенные НИИ Сантехники доказали абсолютную работоспособность системы.

В сертификационном центре "САНРОС" проведены сертификационные испытания системы и теплообменник ТВЭК сертифицирован как совместный продукт с дизайн - радиатором "Kermi". Применение технические решения запатентованы.

best-stroy.ru

Самый лучший способ подключения полотенцесушителя! | Самостоятельное строительство и ремонт дома

Сохранили к себе

wlt-PictureRepostsList wlt-PictureRepostsList wlt-PictureRepostsList

и ещё 15 человек

Текст из видео:

  • 00:00: [музыка] здравствуй друзья с вами как всегда александр сможем сегодня поделюсь своим опытом подключение полотенцесушителя к системе горячего водоснабжения вот такой вот плотин сушитель никаких отеческих кранов нет убогие вид не эстетично и со временем может проржавеет где это потечет вода необходимо установить полотенцесушитель типа лесенке в какое-то конкретное
  • 00:31: место ирина это же место или в другое я сейчас поговорю о подключение полотенцесушителя по принципу теплообменника в двух словах как выглядит теплообменник у нас будет обрезан и труба но прежде будет производиться сварка будет одета вторая труба большего диаметра вода которая находится между внутренней трубой и наружный трубой и то есть второй контур системы теплообменника вода второго контура
  • 01:01: нагревается за счет тепла этой трубы плюсы какие мы не привязаны ни к книг давлению не качество воды количество воды в системе горячего водоснабжения пароль такое ужасное что все трубы внутри любого полотенцесушителя все трубочки зарастают со временем это 1 плюс давление неизвестно как что где потечет при данном случае подключение полотенцесушителя вы гарантированы от каких-то протечек от потопа от зарастания
  • 01:32: грежу внутри полотенце сушитель а вы всегда сможете безболезненно снять полотенцесушитель поставить заменить ненадо отключать воду никаких видите ли перекрывающих ставить не надо [музыка] вот так было сделано
  • 02:17: мною другом объекте я вырезал участок стояка горячее водоснабжение сделал новую заготовку трубы нужной длины на которую заранее приварил теплообменник с патрубками и эту конструкцию в сборе приварил к стояку горячего водоснабжения так выглядит теплообменник после установки на трубу горячего водоснабжения верхний патрубок на теплообменнике должен быть ниже точек соединения труб с полотенце сушитель им а сами патрубки должны быть приварены под небольшим углом
  • 02:47: вверх от горизонтали чтобы вода могла по законам гравитации циркулировать через полотенце сушитель после того как в течение недели мы провели в работе действие полотенце сушитель а подключенного к системе горячего водоснабжения по принципу теплообменника произвели его демонтаж всего лишь открутить 2 гайки слить воду которая заполнена в самом полотенцесушители обшивки стен гипсокартоном сейчас я просто для примера
  • 03:17: показал вам как он будет потом на плитку закреплен осталось сделать гидроизоляцию стен приступить к укладке плитки и после завершения работ после того когда здесь все будет сделано включая уста монтаж натяжных потолков останется только прикрутить полотенце сушитель и залить воды открутив заглушку от выкрутил кран маевского и все будет работать хорошо [музыка] стояк горячего водоснабжения и теплообменник закрепленный на нем находится в этой почти не насколько вы
  • 03:47: помните что полотенце сушитель подключается к теплообменнику в двух точках к теплообменнику были приварим 2 отвода так самое главное чтобы на всем протяжении прокладке труб до полотенцесушителя от отводов теплообменника не было уклона этих самых труп вниз трубы должны быть постоянно под каким то углом вверх иначе половинка рушить работать не будет и или будет на очень плохо закон гравитации не сработает при помощи
  • 04:17: разборных соединений полотенце сушитель соединен с трубами магистрали системы теплообменника и на 4 креплениях держится вместе не облицованные плиткой осталось завершающий этап запомните система полотенцесушитель и теплообменник специальной жидкостью смешаем дистиллированную воду с антифризом соотношение один к десяти и все это наша гремучую смесь зальем нашу систему сверху у нас находятся две декоративных загруженных
  • 04:47: 1 у нас находится просто заглушка пробка за 2 декоративные заглушки находится кран маевского все это накручиваем при помощью воронки заполняем нашу систему 2 литра воды мужу или в систему она еще не вся наполнилась но tv 1 перемычка уже горячка и те еще холодные продолжаем доливать воду со второй стороны вода у нас начала вытекать тем
  • 05:17: самым можно сказать что система второго контура теплообменника полностью заполнен и осталось закрутить заглушку и кран маевского а сейчас на экране вы видите данные из тепловизоры когда мы тестировали эту систему в течение 1 недели еще до обшивки стен до монтажа перегородки . hs1 температуре 53,9 градуса эта температура на стояке горячего водоснабжения . печь с 2 с температурой 47,6 градусов это
  • 05:48: температура на полотенце сушитель а она самом теплообменнике температура 49 и четыре десятых градуса еще раз хочу отметить система очень надежно и вы предохраняетесь свое помещение от потопа и соседей а работает она циркуляция вода идет по принципу гравитации на этом все соки с вами как всегда был александр смолина спасибо за внимание подписывайтесь на мой канал [музыка] вот
  • 06:18: [музыка]

postila.ru

Как устранить течь полотенцесушителя? | Прокат и аренда инструментов и оборудования

Установка теплообменника ТВЭК дает следующие преимущества:

  • Гарантированный ресурс работы 20 -30 лет
  • Исключение опасности гидравлических ударов
  • Применение в первом контуре нержавеющей трубы исключает коррозию
  • Возможность профилактических прочисток при засорах и освобождения от накипи
  • Автономное отключение полотенцесушителя от ГВС
  • Простота монтажа и эксплуатации
  • Простота обслуживания

Технические данные теплообменника ТВЭК.

Рабочее давление——————————————–1,0 МПа

Испытательное давление———————————–2,5МПа

Максимальная температура теплоносителя ————–110 С

Присоединительные размеры теплообменника————-3/4″

Схема монтажа дизайн – радиатора с теплообменником “ТВЭК”

Рис. 1 Рис. 2

Обозначения: ОП – отопительный прибор; А- адаптер; ВЗ- вентиль запорный; ВР- вентиль регулировочный; ВК- воздуховыпускной клапан; трубопроводы, фитинги поставляются по заказу.

Схема подключения в систему ГВС показана на Рис.1

Схема подключения отопительного прибора в систему отопления показана на Рис. 2

Трубопроводы теплообменника не должны иметь изгибов типа _____, во избежание образования воздушной пробки. Полотенцесушитель должен быть расположен выше теплообменника (для обеспечения гравитационного давления в системе). Поэтому теплообменник монтируется близко к уровню пола.

Вентили, устанавливаемые на входе/выходе теплообменника, предназначены:

  • для отключения при профилактической промывке теплообменника
  • для отключения от магистрали в аварийных ситуациях
  • для замены дизайн – радиаторов без отключения стояка

В качестве теплоносителя рекомендуется использовать дистиллированную воду или кипяченую водопроводную воду. Допускается применение антифриза не более 30%. Теплообменник ТВЭК является прибором, решающим проблему использования западноевропейских дизайн – радиаторов в России, значительно увеличивая их ресурс работы, делает их применение безопасным и надежным.


В течение года системы теплообменник – полотенцесушитель, безаварийно эксплуатируется в Москве.

Тепловые испытания, проведенные НИИ Сантехники доказали абсолютную работоспособность системы.

В сертификационном центре “САНРОС” проведены сертификационные испытания системы и теплообменник ТВЭК сертифицирован как совместный продукт с дизайн – радиатором “Kermi”. Применение технические решения запатентованы.

osc-pribor.ru

Двухконтурный полотенцесушитель – что это?

21.11.2017

автор Администратор Главный

  Принцип работы стандартного водяного сушителя – одноконтурного – основан на циркуляции теплоносителя внутри трубы. Теплоносителем для такого прибора выступает вода. Двухконтурный полотенцесушитель имеет два контура – один для горячей воды, второй для антифриза. Для системы индивидуального отопления возможна циркуляция воды в обоих контурах, но температуру теплоносителя нужно поддерживать на одном уровне (что решается установкой котла с программатором).



  Стоит отметить, что двухконтурным может быть чисто водяной полотенчик. Часто упоминаемое в этом контексте название «электро-водяной сушки» неверно, ведь оно обозначает комбинированный прибор. Чем отличается двухконтурный полотенцесушитель от комбинированного? Двухконтурное устройство, в отличие от комбинированного со вкрученным ТЭНом, не подключается к электросети! Подробнее ознакомится со строением комбинированного прибора можно тут.



  Принцип работы двухконтурной системы
  Итак, мы выяснили, что теплоносителем в системе на два независимых контура выступает вода и антифриз, но как именно функционируют два независимых контура?



  Горячая вода в первый контур может подаваться от центральной или автономной отопительной сети (установка полотенцесушителя к двухконтурному котлу) или от сети ГВС. Вода поступает в систему за счет естественной или принудительной циркуляции (зависит от вида отопительной сети). Антифриз циркулирует по контуру за счет свободной конвекции.



Конвекция – вид теплообмена, при котором внутренняя энергия передается между потоками вещества. Нагретые нижние слои становятся легкими и поднимаются вверх. Верхние слои, удаленные от источника тепла, за счет низкой температуры «набирают в весе» и опускаются вниз. Повторение этого процесса называется естественной конвекцией (образование облаков в атмосфере является примером естественных конвекционных процессов). Конвекция продолжается до тех пор, пока «температурный режим» двух слоев не выравнивается. Принудительная конвекция обеспечивается специальными приборами – циркуляционными насосами.

  Двухконтурный теплообменник создается по принципу «труба в трубе», что очень схоже со схемой битермического котла или секционного регистра отопления. Во внутренней трубе полотенчика циркулирует горячая воды, во внешней – антифриз, который отлично сохраняет и передает тепло стенкам полотенцесушителя. При этом подача горячего теплоносителя осуществляется по стойке, реже нижним подключением. Трубчатый внешний контур с антифризом проходит через все стойки. Стенки труб изнутри покрываются полимерной защитой.



  Такой вид водяного теплообменника оптимален для небольших систем с ограниченным расходом теплоносителя и высоким давлением в сети. Для улучшения циркуляции воды в закрытой сети со слабым давлением, например, индивидуального отопления, используется специальный насос небольшой мощности. Это устройство устанавливается на трубу подводки, подключается к сети 220/400 V (в зависимости от мощности и модели). С помощью насоса увеличивается значительно теплоотдача водяной сушки.

  Особенности монтажа полотенцесушителя с теплообменником
  Для подсоединения по двум контурам, помимо самого прибора, Вам понадобится схема монтажа, рассчитанная на установку нескольких запорных вентилей. Подключение водонагревателя к горячему водоснабжению менее предпочтительно, чем другие варианты. Температура воды в трубах полотенчика будет соответствовать «рабочей» до момента окончания отбора от системы ГВС. Это значит, что «горячее водоснабжение» можно использовать, когда оптимальная температура работы сушителя не необходима, например, летом. Наилучшим вариантом «двухкомпонентного» монтажа выступает подключение водяного полотенцесушителя к двухконтурному котлу. Стоит отметить, что прибор с двумя контурами является новинкой и редкостью на украинском рынке.





Сообщения не найдены

Новое сообщение

shop.laris.ua

Полотенцесушитель больше не потечет | Dvamolotka.ru

Специализируемый теплообменник ТВЭК для применения дизайн-радиаторов в системах горячего водоснабжения (ГВС).

Импортируемые в Россию стальные дизайн - радиаторы, дорогостоящие, высококачественные приборы, в основном совместимы с закрытыми системами отопления, отвечающими европейским стандартам. В связи с тем, что более 90% дизайн-радиаторов, по своей сущности являются полотенцесушителями и устанавливаются в систему ГВС , то срок службы дизайн - радиаторов колеблется от 1,5 месяцев до 1,5 лет. Это обусловлено рядом причин:

  1. Наличие в ГВС большого количества кислорода, что приводит к активной коррозии дизайн - радиаторов
  2. Наличие в ГВС большого количества кальция, железа и пр., что приводит к "зарастанию" полотенцесушителей

Ряд зарубежных фирм пытаются решить эту проблему. На российский рынок поставляются полотенцесушители, изготовленные из сантехнической латуни, а также со встроенным теплообменником.

Германская фирма Arbonia поставляет полотенцесушитель Bagnosan, имеющий встроенный теплообменник.

Такая конструкция также не решает полностью проблему установки дизайн радиатора в ГВС.

Причины следующие:

  1. Медная спиралевидная гофрированная труба, имеющая небольшую толщину стенки, со временем истончается, что может привести к выходу дорогостоящего полотенцесушителя из строя.
  2. Проходное сечение первичного контура теплообменника уменьшается за счет отложений солей содержащихся в ГВС, что приводит к потере эксплуатационных качеств дизайн-радиатора.
  3. Наличие теплообменника существенно ухудшает дизайн полотенцесушителя.

Российские специалисты решили эту проблему, разделив систему на два контура. Первое - это теплообменник, непосредственно связанный с ГВС, во второй контур входит дорогостоящий дизайн-радиатор. Первый контур теплообменника ТВЭК - нержавеющая труба, второй контур обеспечивает гравитационную циркуляцию теплоносителя в дизайн-радиаторе.

Средняя температура полотенцесушителя определяется температурой теплоносителя на входе, конструкцией теплообменника и полотенцесушителя, а также конструкцией трубопроводов. Испытания теплообменника показали, что при номинальной мощности полотенцесушителя порядка 600 Вт, длине подводящих трубопроводов не более 3-х метров и при температуре воды в системе ГВС +65гр., температура в полотенцесушителе достигает 55 гр. Увеличение длины трубопровода на 1 метр уменьшит значение средней температуры на 1 градус. Таким образом разность температур воды в системе полотенцесушителе составляет 10 градусов. Эта потеря по температуре несущественная, если учесть то обстоятельство, что по сравнению с обычными М и П образными полотенцесушителями дизайн-радиатор имеет более разветвленную теплоотдающую поверхность.

Установка теплообменника ТВЭК дает следующие преимущества:

  • Гарантированный ресурс работы 20 -30 лет
  • Исключение опасности гидравлических ударов
  • Применение в первом контуре нержавеющей трубы исключает коррозию
  • Возможность профилактических прочисток при засорах и освобождения от накипи
  • Автономное отключение полотенцесушителя от ГВС
  • Простота монтажа и эксплуатации
  • Простота обслуживания

Технические данные теплообменника ТВЭК.

Рабочее давление--------------------------------------------1,0 МПа

Испытательное давление-----------------------------------2,5МПа

Максимальная температура теплоносителя --------------110 С

Присоединительные размеры теплообменника-------------3/4"

Схема монтажа дизайн - радиатора с теплообменником "ТВЭК"

Рис. 1 Рис. 2

Обозначения: ОП - отопительный прибор; А- адаптер; ВЗ- вентиль запорный; ВР- вентиль регулировочный; ВК- воздуховыпускной клапан; трубопроводы, фитинги поставляются по заказу.

Схема подключения в систему ГВС показана на Рис.1

Схема подключения отопительного прибора в систему отопления показана на Рис. 2

Трубопроводы теплообменника не должны иметь изгибов типа _____, во избежание образования воздушной пробки. Полотенцесушитель должен быть расположен выше теплообменника (для обеспечения гравитационного давления в системе). Поэтому теплообменник монтируется близко к уровню пола.

Вентили, устанавливаемые на входе/выходе теплообменника, предназначены:

  • для отключения при профилактической промывке теплообменника
  • для отключения от магистрали в аварийных ситуациях
  • для замены дизайн - радиаторов без отключения стояка

В качестве теплоносителя рекомендуется использовать дистиллированную воду или кипяченую водопроводную воду. Допускается применение антифриза не более 30%. Теплообменник ТВЭК является прибором, решающим проблему использования западноевропейских дизайн - радиаторов в России, значительно увеличивая их ресурс работы, делает их применение безопасным и надежным.


В течение года системы теплообменник - полотенцесушитель, безаварийно эксплуатируется в Москве.

Тепловые испытания, проведенные НИИ Сантехники доказали абсолютную работоспособность системы.

В сертификационном центре "САНРОС" проведены сертификационные испытания системы и теплообменник ТВЭК сертифицирован как совместный продукт с дизайн - радиатором "Kermi". Применение технические решения запатентованы.

dvamolotka.ru

Полотенцесушитель больше не потечет. Теплообменник ТВЭК как лучшее решение проблемы ограниченного срока службы импортных полотенцесушителей — Как сделать самому?

Специализируемый теплообменник ТВЭК для применения дизайн-радиаторов в системах горячего водоснабжения (ГВС).

Импортируемые в Россию стальные дизайн — радиаторы, дорогостоящие, высококачественные приборы, в основном совместимы с закрытыми системами отопления, отвечающими европейским стандартам. В связи с тем, что более 90% дизайн-радиаторов, по своей сущности являются полотенцесушителями и устанавливаются в систему ГВС , то срок службы дизайн — радиаторов колеблется от 1,5 месяцев до 1,5 лет. Это обусловлено рядом причин:

  1. Наличие в ГВС большого количества кислорода, что приводит к активной коррозии дизайн — радиаторов
  2. Наличие в ГВС большого количества кальция, железа и пр., что приводит к «зарастанию» полотенцесушителей

Ряд зарубежных фирм пытаются решить эту проблему. На российский рынок поставляются полотенцесушители, изготовленные из сантехнической латуни, а также со встроенным теплообменником.

Германская фирма Arbonia поставляет полотенцесушитель Bagnosan, имеющий встроенный теплообменник.

Такая конструкция также не решает полностью проблему установки дизайн радиатора в ГВС.

Причины следующие:

  1. Медная спиралевидная гофрированная труба, имеющая небольшую толщину стенки, со временем истончается, что может привести к выходу дорогостоящего полотенцесушителя из строя.
  2. Проходное сечение первичного контура теплообменника уменьшается за счет отложений солей содержащихся в ГВС, что приводит к потере эксплуатационных качеств дизайн-радиатора.
  3. Наличие теплообменника существенно ухудшает дизайн полотенцесушителя.

Российские специалисты решили эту проблему, разделив систему на два контура. Первое — это теплообменник, непосредственно связанный с ГВС, во второй контур входит дорогостоящий дизайн-радиатор. Первый контур теплообменника ТВЭК — нержавеющая труба, второй контур обеспечивает гравитационную циркуляцию теплоносителя в дизайн-радиаторе.

Средняя температура полотенцесушителя определяется температурой теплоносителя на входе, конструкцией теплообменника и полотенцесушителя, а также конструкцией трубопроводов. Испытания теплообменника показали, что при номинальной мощности полотенцесушителя порядка 600 Вт, длине подводящих трубопроводов не более 3-х метров и при температуре воды в системе ГВС +65гр., температура в полотенцесушителе достигает 55 гр. Увеличение длины трубопровода на 1 метр уменьшит значение средней температуры на 1 градус. Таким образом разность температур воды в системе полотенцесушителе составляет 10 градусов. Эта потеря по температуре несущественная, если учесть то обстоятельство, что по сравнению с обычными М и П образными полотенцесушителями дизайн-радиатор имеет более разветвленную теплоотдающую поверхность.

Установка теплообменника ТВЭК дает следующие преимущества:

  • Гарантированный ресурс работы 20 -30 лет
  • Исключение опасности гидравлических ударов
  • Применение в первом контуре нержавеющей трубы исключает коррозию
  • Возможность профилактических прочисток при засорах и освобождения от накипи
  • Автономное отключение полотенцесушителя от ГВС
  • Простота монтажа и эксплуатации
  • Простота обслуживания

Технические данные теплообменника ТВЭК.

Рабочее давление———————————————1,0 МПа

Испытательное давление————————————2,5МПа

Максимальная температура теплоносителя —————110 С

Присоединительные размеры теплообменника————-3/4″

Схема монтажа дизайн — радиатора с теплообменником «ТВЭК»

Рис. 1Рис. 2

Обозначения: ОП — отопительный прибор; А — адаптер; ВЗ — вентиль запорный; ВР — вентиль регулировочный; ВК — воздуховыпускной клапан; трубопроводы, фитинги поставляются по заказу.

Схема подключения в систему ГВС показана на Рис.1

Схема подключения отопительного прибора в систему отопления показана на Рис. 2

Трубопроводы теплообменника не должны иметь изгибов типа _____, во избежание образования воздушной пробки. Полотенцесушитель должен быть расположен выше теплообменника (для обеспечения гравитационного давления в системе). Поэтому теплообменник монтируется близко к уровню пола.

Вентили, устанавливаемые на входе/выходе теплообменника, предназначены:

  • для отключения при профилактической промывке теплообменника
  • для отключения от магистрали в аварийных ситуациях
  • для замены дизайн — радиаторов без отключения стояка

В качестве теплоносителя рекомендуется использовать дистиллированную воду или кипяченую водопроводную воду. Допускается применение антифриза не более 30%.Теплообменник ТВЭК является прибором, решающим проблему использования западноевропейских дизайн — радиаторов в России, значительно увеличивая их ресурс работы, делает их применение безопасным и надежным.

В течение года системы теплообменник — полотенцесушитель, безаварийно эксплуатируется в Москве.

Тепловые испытания, проведенные НИИ Сантехники доказали абсолютную работоспособность системы.

В сертификационном центре «САНРОС» проведены сертификационные испытания системы и теплообменник ТВЭК сертифицирован как совместный продукт с дизайн — радиатором «Kermi». Применение технические решения запатентованы.

Предоставлено компанией Тайм

remont-doma24.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
