Бойлер косвенного нагрева – зачем он нужен? Что такое косвенный нагрев?
В этой статье разберемся в бойлерах косвенного нагрева. Бойлер (от англ. boiler), еще одно название накопительный водонагреватель ― это утепленная емкость, в которую встроен теплообменник. Конструкция теплообменника бывает разная, как и их количество. Наиболее распространенная конструкция теплообменника спираль.
Бойлер косвенного нагрева — конфигурации
Конфигураций бойлеров около десятка, подбирается она в зависимости от того, какую задачу нужно решить.
Бойлер косвенного нагрева с одним теплообменником устанавливают, если нужно приготавливать горячую воду от единственного источника энергии. Это может быть твердотопливный, электрический или газовый котел с одним контуром.

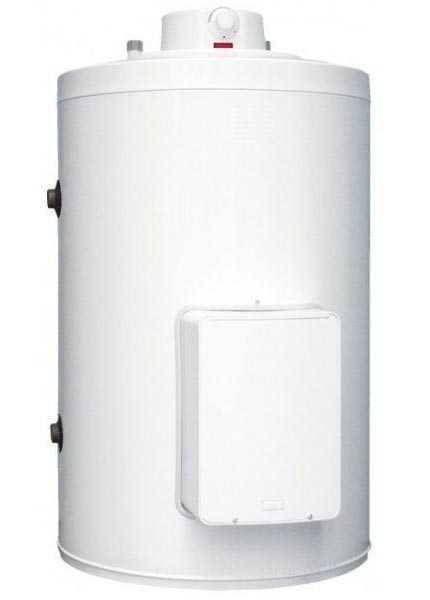

Бойлер косвенного нагрева Tesy

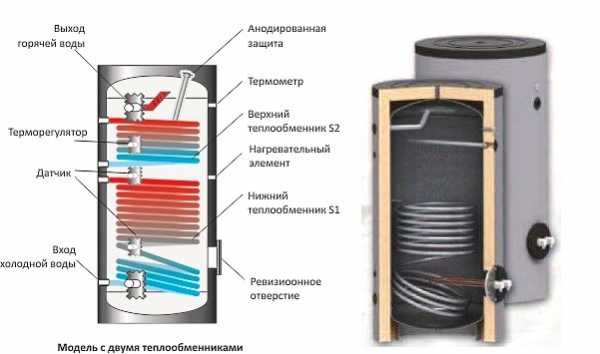

Бойлеры с двумя теплообменниками монтируют, когда источников тепла – два. Например, у вас установлен твердотопливный котел и солнечные коллекторы.
Читайте также: Как отопить дом дешево без газаИли электрический и твердотопливный котел и так далее, вариантов – масса. В этом случае один источник тепла подключается к одной спирали бойлера, а другой источник ко второму теплообменнику.
Водонагреватель косвенного нагрева Tesy

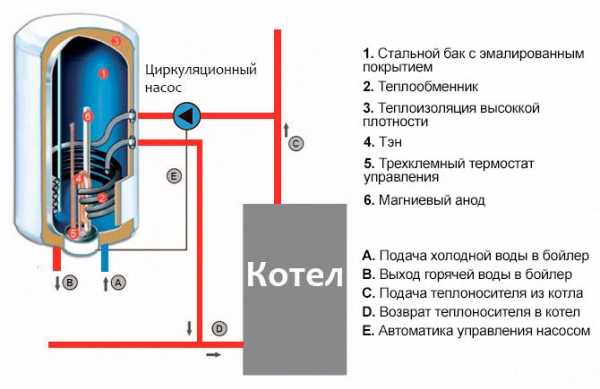

Принцип работы
Принцип работы я думаю понятен – вода для ГВС нагревается от того источника, который более удобен или выгоден в определенное время. Приведу пример: дом отапливается электрическим котлом и есть гелиосистема. Днем солнце бесплатно нагревает воду, а ночью вода в бойлере нагревается от электрокотла.
Читайте также: Электрический котел для отопления домаМенее распространены бойлеры с теплообменником огромного размера. Такие водонагреватели ставят там, где источник тепла низкотемпературный, например, тепловой насос.
Водонагреватель косвенного нагрева с мульти спиралью
Большая спираль у такого водонагревателя позволяет быстро нагревать воду. Такого же результата можно добиться, если купить водонагреватель косвенного нагрева с двумя теплообменниками и соединить эти спирали в одну с помощью фитингов и трубы.

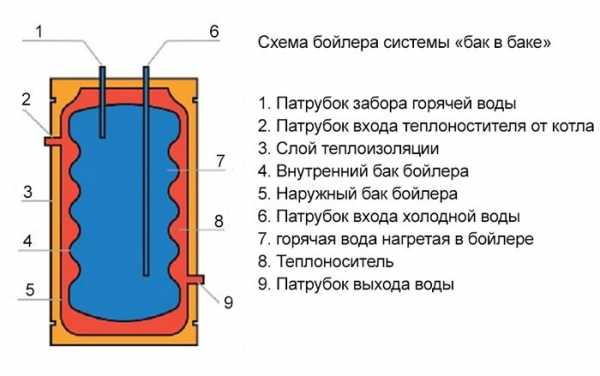

Также распространены бойлеры с конструкцией бак в баке, это когда вместо спирали установлен меньший бак внутри самой емкости.
Водонагреватель косвенного нагрева Tesy бак в баке
Водонагреватель с конструкцией бак в баке эффективнее, чем водонагреватель со спиральными теплообменниками. Например, бойлер ACV, объемом 300 л., по эффективности производства горячей воды можно сравнить с бойлером Tesy, объемом 500 литров. Это связано с тем, что внутренний бак в бойлере ACV сделан из нержавеющей стали, а теплообменник в Tesy, покрыт специальным композитным материалом. У нержавейки теплопередача больше, поэтому воду нагреть такой бойлер сможет быстрее.
Видео обзор водонагревателя косвенного нагрева Tesy
Зачем нужны бойлеры косвенного нагрева?
Бойлер косвенного нагрева позволяет приготавливать и сохранять горячую воду в процессе своей работы. С помощью бойлера можно получить поток горячей воды в любой точке дома, с постоянной температурой.
У вас есть котел, который греет воду, которая затем идет либо в систему отопления, либо в систему горячего водоснабжения. Хорошо, если у Вас установлен газовый двухконтурный котел, в таком случае бойлер будет решать только одну задачу: дать горячую воду одинаковой температуры каждому потребителю.
Водонагреватель косвенного нагрева 200 литров
Вы купаетесь в душевой, и в это время кто-то включает воду в соседнем помещении (например, кухне), и вас ошпаривает кипятком ― то в этом доме, точно нет бойлера косвенного нагрева.
Читайте также: Бойлер косвенного нагрева TesyВ домах, где несколько санузлов, без бойлера косвенного нагрева получить воду одинаковым напором и температурой просто не возможно. Двухконтурный котел может обеспечить относительный комфорт с двумя точками водоразбора, если их больше, то без бойлера косвенного нагрева обойтись не получится.

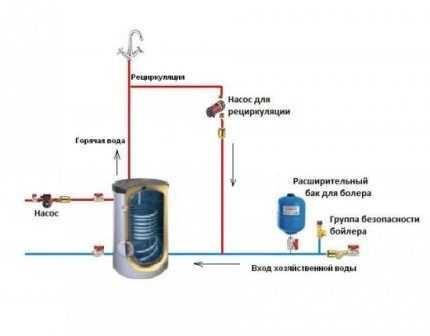

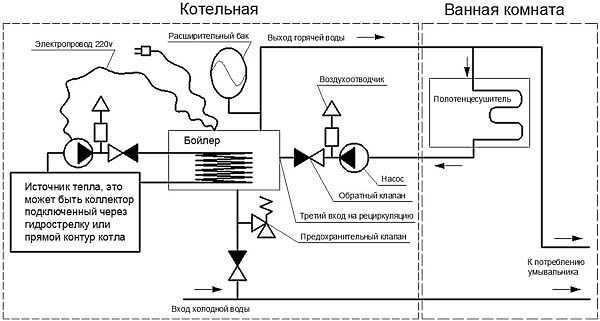

Рециркуляция
С помощью бойлера косвенного нагрева несложно сделать рециркуляцию горячей воды. Это нужно там, где точки водоразбора находятся далеко от источника горячего водоснабжения. Простой пример: двухэтажный дом, котельная в подвале, открываете кран с горячей водой в санузле на втором этаже и ждете пару минут, когда появится горячая вода. С реализованной системой рециркуляции ГВС, горячая вода из крана появится через несколько секунд после открытия. Это решение намного повысит комфорт, и значительно снизит общий расход воды, что является экономией.

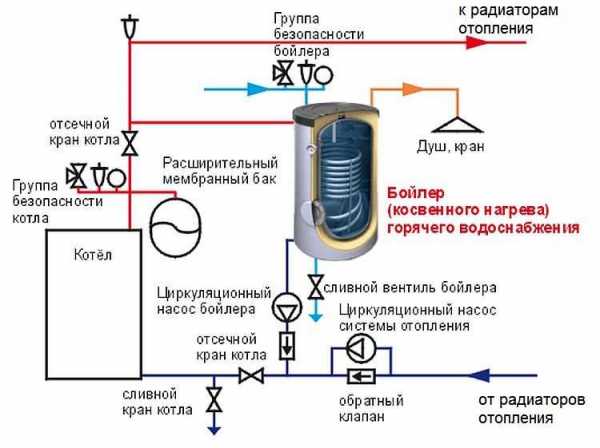

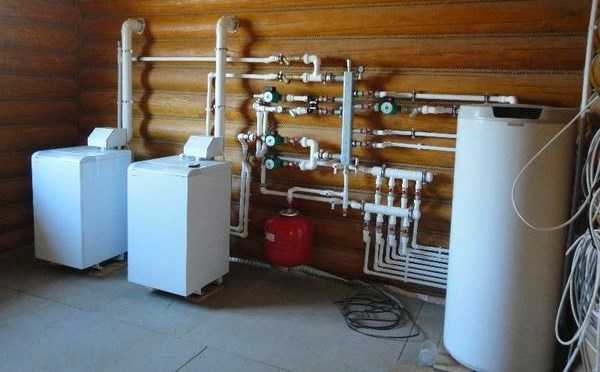

Схема подключения бойлера косвенного нагрева
А если у Вас нет газа, и смонтирован твердотопливный котел, как тогда греть горячую воду? Тоже с помощью водонагревателя косвенного нагрева. В последнее время набирают популярность солнечные коллекторы и панели. Тут тоже применяется бойлер косвенного нагрева, только уже с двумя теплообменниками. Один теплообменник присоединен к котлу, а второй теплообменник присоединен к гелиосистеме. Когда светит солнце, горячая вода в бойлере нагревается солнечной энергией, когда солнца нет, горячую воду нагревает котел.
Схема подключения котла и гелиосистемы
Вы уже догадались, почему такое название — бойлер косвенного нагрева. Потому, что нагрев воды в бойлере осуществляется косвенно, за счет другого источника энергии, котла, солнечного коллектора, теплового насоса и т.д.
Зачем накапливать горячую воду?
Тут масса вариантов, зачем это может понадобиться, но самый главный из них — это недостаточная тепловая мощность источника энергии. Чаще всего с этой проблемой сталкиваются владельцы гостиниц, гостевых домов и т.д. Потребление горячей воды очень большое, а котлы, имеют недостаточную мощность в моменты пиковых нагрузок. Поэтому и используют бойлеры косвенного нагрева, т.к. они при небольшой мощности котла успевают накопить достаточное количество горячей воды (например, ночью).
У вас установлен бойлер косвенного нагрева? Расскажите о своем опыте в комментариях.
Автор
Александр Кузнецов
Facebook TwitterПридумываю, проектирую, строю и автоматизирую системы отопления и водоснабжения. Нужно построить котельную, систему отопления, теплые полы, водопроводы – обращайтесь. Консультирую по электронной почте [email protected], Whats App или Telegram +7 988 354-52-62. Наши работы смотрите на YouTube
Читайте также
geotermica.ru
Бойлер косвенного нагрева: принцип работы, устройство, выбор
Чтобы организовать снабжение горячей водой, работающее от системы отопления, ставят двухконтурный котел. Его недостатком является малая производительность. Горячей воды хватит только для мытья рук или посуды. Для комфортного купания лучше установить бойлер косвенного нагрева, достоинством которого является накопительный бак.
Как работают бойлеры косвенного нагрева

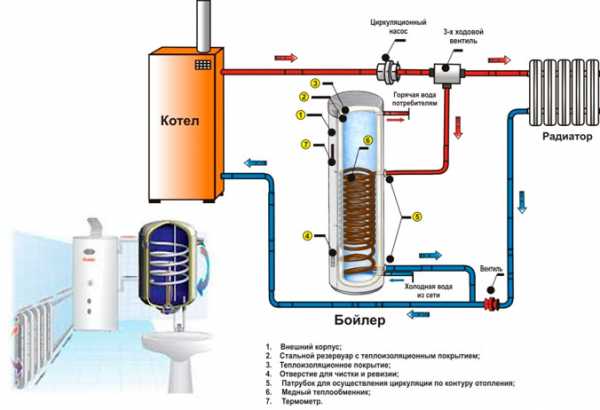

Основной принцип работы бойлера косвенного нагрева заключается в циркуляции теплоносителя по теплообменнику, подсоединенного к системе отопления. Горячую жидкость перекачивает насос. Внутренний контур бойлера заключен в накопительной емкости, где поступающая из водопровода холодная вода нагревается от энергии теплоносителя.
Циркуляция системы отопления имеет замкнутый круг. Отдав энергию, теплоноситель по трубам возвращается к котлу. Цикл повторяется, пока происходит работа насоса и котла. От толщины трубы змеевика зависит скорость нагрева воды внутри накопительной емкости.

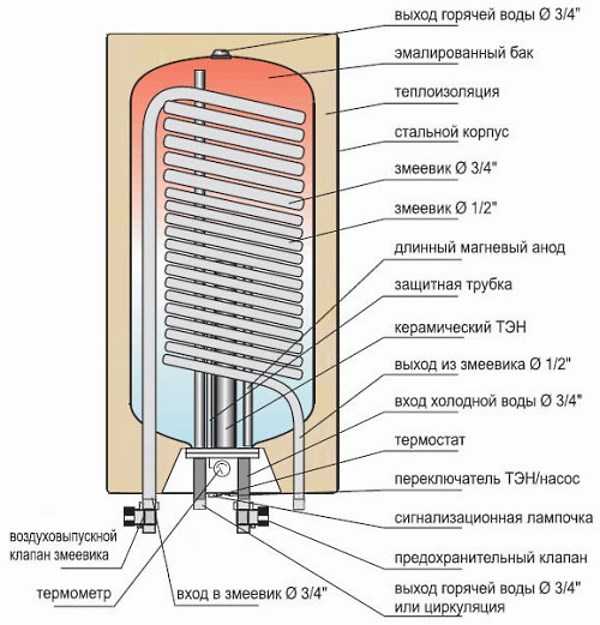

Особенности конструкции

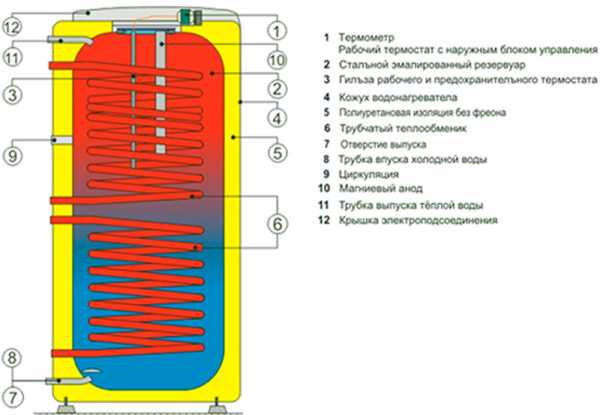

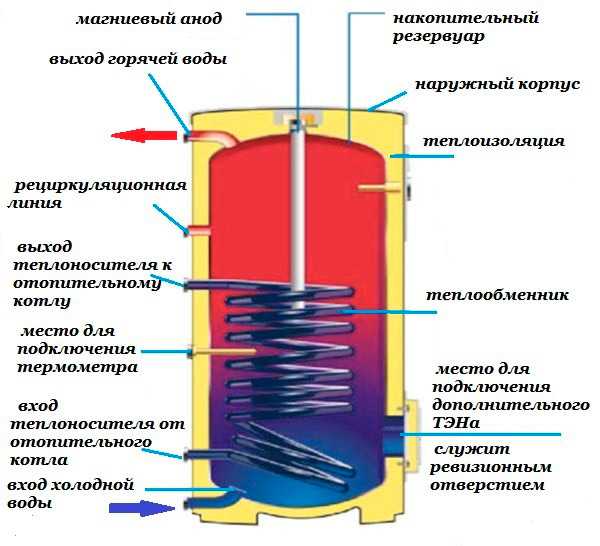

Чтобы лучше разобраться в работе, надо изучить устройство прибора косвенного нагрева и понять, чем он отличается от своих собратьев.
Водонагреватель предназначен для систем отопления закрытого и открытого типа. Основным отличием является источник энергии. Если газовый водонагреватель работает от баллонного или магистрального газа, а электрический прибор от ТЭНа, то внутренний контур бойлера косвенного нагрева состоит из змеевика. Источником энергии служит теплоноситель. Змеевик оснащен входным и выходным патрубком для подключения к системе отопления.
Существуют бивалентные водонагреватели с двумя теплообменниками, где на один змеевик подается теплоноситель из системы отопления, а на другой контур поступает тепло от гелиосистемы или теплового насоса. При желании змеевики можно объединить фитингами. Получится водонагреватель косвенного нагрева с одним контуром.
Теплообменник заключен внутрь накопительной емкости, где происходит косвенный нагрев воды. Для подключения к водопроводу бак аналогично оснащен входным и выходным патрубком. Форма накопительной емкости обычно представляет собой цилиндр, но встречаются прямоугольные модели. Чтобы вода внутри бака быстро не остывала, его заключили в декоративный корпус, а пространство между ними заполнили теплоизоляцией.
От образования накипи защищает магниевый или титановый анод. Элемент нагрева установлен внутри накопительного бака. Анод защищает металлические детали бойлера от гальванической коррозии, а также снижает жесткость воды.
Термостат – это регулятор, с помощью которого уменьшают или увеличивают поступление в теплообменник теплоносителя. Механизм позволяет регулировать температуру нагрева воды.
Выбирая для домашнего пользования бойлер, лучше отдать предпочтение модели, где дополнительно предусмотрен ТЭН. Прибор сочетает в себе косвенный и электрический водонагреватель. ТЭН позволяет подогревать воду летом, когда система отопления не работает. Для регулировки нагрева воды от электричества установлен дополнительный термостат и автоматика.
Разновидности
Чаще всего в продаже встречается бойлер косвенного нагрева со змеевиком. Однако существуют модели, собранные по системе «бак в баке». Принцип работы остался неизменный, только вместо змеевика теплообменником выступает дополнительная емкость. Достоинство системы «бак в баке» заключается в большей площади нагрева. Для подключения трубы системы отопления на емкости аналогично предусмотрен входящий и выходящий патрубок.
По типу установки косвенные водонагреватели бывают:
- Настенные модели ограничены объемом накопительного бака до 200 л. Водогрейный прибор подвешивают на стальные кронштейны. Основное требование – прочная стена. Пустотелая гипсокартонная перегородка не выдержит бак с водой.
- Напольный водонагреватель рассчитан на большую вместительность. Бытовые модели обычно выпускаются с накопительной емкостью 250–300 л. Бойлер напольный промышленного назначения способен вместить более 1000 л воды. Из-за больших габаритов под водонагреватель отводят отдельную комнату.
По типу расположения бака косвенный бойлер бывает:
- Горизонтальные модели вместительные. Уровень воды поддерживать удобнее, но места водонагреватель занимает много.
- Вертикальные модели отличаются меньшей вместительностью. Достоинство водонагревателя в компактности и экономии полезного пространства комнаты.
По материалу изготовления накопительного бака бойлеры бывают трех типов:
- Все дешевые модели оснащены стальным баком с эмалированным покрытием. Через пару лет защитный слой нарушается и появляется течь.
- На ступень выше по качеству стоят стеклокерамические баки. Срок эксплуатации увеличен, но и дороже стоят.
- Бак из нержавейки дорогой. Однако срок эксплуатации неограничен. Водонагреватель прослужит долгие годы, если не попалась низкокачественная подделка.
Разнообразие косвенных водонагревателей позволяет потребителю выбрать оптимальную по форме, стоимости, а также вместимости модель.
Положительные и отрицательные характеристики
Рассматривая плюсы и минусы косвенных водогрейных приборов, надо остановиться на главном преимуществе – экономия энергоресурсов. За газовый и электрический бойлер придется отдельно платить. Энергию косвенный водонагреватель получает бесплатно от работающей системы отопления.
Из других преимуществ выделяется:
- Длительный срок эксплуатации. Нагрев теплообменника не образует твердых накоплений. Накипь появляется при работе ТЭНа, но его включают не круглогодично, а только летом.
- Водонагреватель с двумя теплообменниками или системой «бак в баке» характеризуется высокой производительностью.
- Модель с дополнительно установленным ТЭНом сочетает два важных параметра: экономичность зимой, эффективность летом.
- Имея сварочный опыт косвенный водонагреватель можно сделать самостоятельно.
Минусом является сложность и дороговизна монтажа. Первый нагрев емкости осуществляется долго, но потом температура воды постоянно поддерживается. При отсутствии ТЭНа летом невозможно получить горячу воду.
Как выбрать бойлер косвенного нагрева
Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:
- Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
- Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек. При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
- Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться. Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
- От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
- Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
- Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.
Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам.
Расчет объема накопительного бака
Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

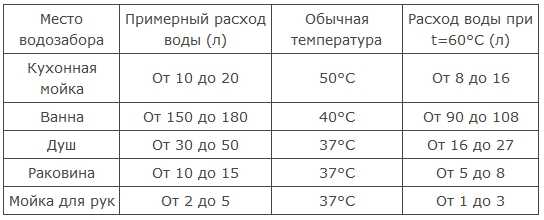

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.
Схемы подключения к отопительной системе
При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

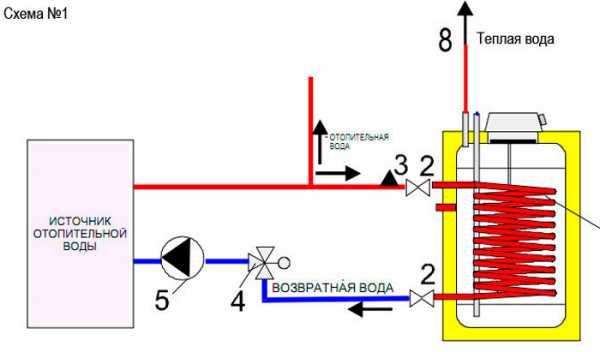

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.
Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

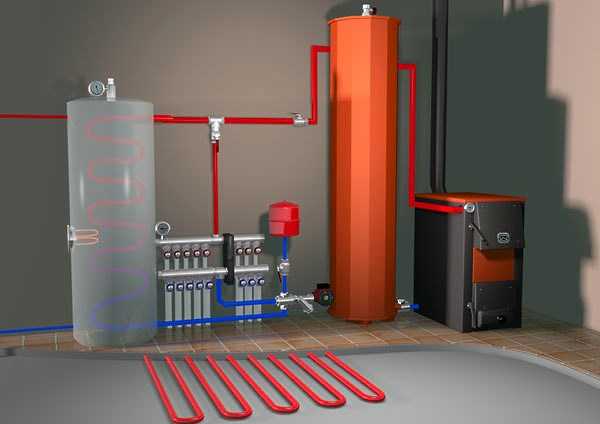

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

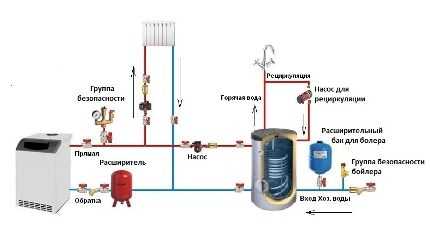

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.
Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.
Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.
Популярные модели
Выбирать подходящую модель всегда надо по техническим характеристикам. В качестве помощи можно посмотреть рейтинг бойлеров косвенного нагрева, составленный с учетом отзывов потребителей.

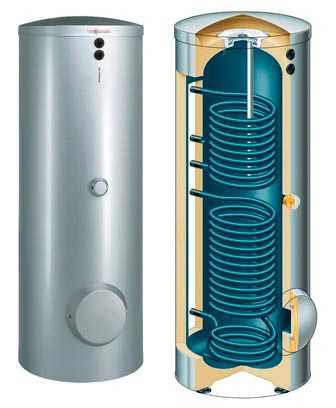

Viessmann Vitocell-V 100 CVA-200
Модель оснащена стальным баком с эмалированным покрытием емaкостью 200 л. Быстрый нагрев воды осуществляется за счет теплообменника общей площадью 1 м2. Регулировка температуры выполняется термостатом. Максимально допустимые параметры: нагрев воды – до +95оС, давление на входе – 10 атм.

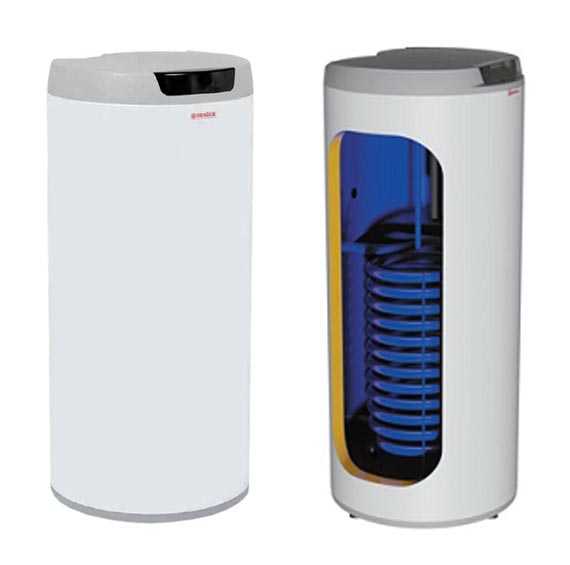

Drazice OKC 200 NTR
Водогрейный прибор представлен двумя моделями: с одним и двумя теплообменниками. Емкость аналогично рассчитана на 200 л воды. Однако нагрев осуществляется быстрее из-за увеличенной площади теплообменника – 1,45 м2. Недостатком является отсутствие ТЭНа, что не дает возможность получения горячей воды летом.
Roda Kessel ILW 200 B
Мощный прибор со стальным накопительным баком на 200 л оснащен медным теплообменником. Дополнительно модель укомплектована ТЭНом, что позволяет получать горячую воду летом при отключенном отоплении. Регулировка температуры выполняется термостатом. Максимальный предел +65оС.
nagrevalki.com
водонагреватели и бойлер электрический, что такое и как использовать
К числу ключевых элементов отопительной системы можно отнести такие агрегаты, как теплообменники для отопления, а также бойлер или водонагреватель. Бойлер – это емкость достаточно большого объема, под или в которой располагается источник тепла. Для нагревания воды может использоваться либо водяной, либо паровой теплообменник. Этот прибор оборудован специальным отопительным котлом, задача которого заключается в нагреве воды, циркулирующей в замкнутом пространстве. Такие устройства получили название водонагревателей (бойлеров) косвенного нагрева.
Типы теплообменников
Функции теплообменников для котлов достаточно многочисленны и важны, поскольку именно от данного прибора во многом зависит назначение и конструкция самого используемого котла. Кроме этого с помощью теплообменника холодный теплоноситель получает необходимый объем тепла от уже нагретого. Еще одна важная функция: устройство осуществляет передачу энергии тепла от теплоносителя к санитарной воде, а также от сгораемого газа непосредственно к теплоносителю.
В зависимости от способа передачи тепла жидкостям выделяют следующие виды теплообменников:
- Первичный – передача энергии осуществляется от газа к теплоносителю;
- Вторичный (водоводяной) – передача энергии осуществляется от жидкости к теплоносителю;
- Битермический (совмещенный), особенностью которых является двойной обмен тепла от теплоносителя к воде и от газа к теплоносителю.
Первичный
Первичный теплообменник – это достаточно большая медная труба, которая изогнута в одной плоскости в виде змеевика. В этой же плоскости располагаются пластины различного размера, выполненные из меди. Для предотвращения появления ржавчины поверхность данного агрегата покрыта специальной защитной краской. Мощность первичного теплообменника для отопления в первую очередь зависит от количества ребер и длины трубы.
В большинстве случаев такие приборы обладают примерно одинаковым конструктивным решением, различия же заключаются в способе подключения трубы, в размерах самого теплообменника, а также его мощности. Стоит отметить, что процесс обмена теплом между теплоносителями может быть существенно затруднен в случае загрязнения копотью и грязью.
Не меньшее отрицательное влияние оказывают и отложения солей внутри самого агрегата, препятствующие прохождению воды через бойлер. Это является следствием нарушения циркуляции теплоносителя, а также уменьшения теплопроводности стен прибора. По этой причине необходимо в профилактических целях заниматься своевременным обслуживанием теплообменника для отопления дома, а также выполнять его промывку и очистку.
Специалисты рекомендуют вместе с теплообменником покупать также и фильтры, которые помогут справиться с лишними отложениями и увеличить срок их полезного использования.
Вторичные
Вторичные теплообменники (они также получили название теплообменники горячего водоснабжения – ГВС), отличаются специальными пластинами, которые соединены друг с другом. Данные пластины производятся из нержавеющей стали. Подобные приборы чаще всего устанавливаются в котлах Linea (Bongioanni), Mini kW, Major kW (Immergas), а также Micra 2 (Hermann).
Водоводяной прибор позволяет рассчитывать на необходимый теплообмен благодаря высокому уровню теплопроводности пластин, а также большой площади теплообмена. Таких показателей удается достичь даже несмотря на тот факт, что скорость потока носителя тепла достаточно велика.
Однако благодаря большой скорости практически полностью исключена вероятность появления солей и отложений на стенках. Благодаря некоторым особенностям конструкции, водоводяной теплообменник отличается особыми качествами. К примеру, от количества пластин напрямую зависит мощность и площадь теплообмена. Кроме этого, в остальных разновидностях теплообменников холодная вода и теплоноситель двигаются навстречу, тогда как здесь направление их движения полностью совпадает.
Битермические
Конструктивной особенностью данной группы приборов является наличие сразу двух контуров: горячего водоснабжения и отопления. Такие агрегаты используются в котлах Linea Isy (Bongioanni), Immergas Star kW (Immergas) и Hermann Habitat 2 (Hermann). Если говорить непосредственно о строении модели, то отметим, что она представлена так называемой «трубой в трубе» (коаксиальной). Кроме этого, присутствуют медные пластины, которые расположены на поверхности прибора.
Отличия
Наружная труба предназначена для циркуляции теплоносителя в системе отопления, тогда как внутренняя – для движения санитарной воды. В отопительном режиме функционирования сгораемые газы выделяют тепло, которое доставляется прямо к теплоносителю. Если же теплообменник функционирует в режиме горячего водоснабжения, то тепло сначала передается теплоносителю, после чего оно достается контуру.
Если используется битермический теплообменник для отопления дома, то отпадает необходимость в установке таких гидравлических отопительных агрегатах, как вторичный теплообменник и трехходовой клапан.
Это самым положительным образом сказывается на цене котла, к тому же существенно увеличивается надежность функционирования устройства.
Недостатки
Однако без некоторых недостатков также не обошлось. К примеру, несколько ограничена передача тепловой энергии в режиме ГСВ, что, соответственно, ведет к уменьшению объемов приготовляемой нагретой воды, если сравнивать с остальными разновидностями теплообменников для отопления. Еще одно ограничение – специалисты не советуют эксплуатировать данное устройство в тех регионах, где вода отличается повышенным содержанием жестких солей в своем составе. Причиной является более интенсивное и ускоренное отложение солей из-за достаточно чувствительного перепада температур в режиме горячего водоснабжения и отопления.
Также стоит отметить, что некоторые теплообменники отличаются увеличенной емкостью. Установка таких котлов ведется в отопительных котлах самого высокого класса — Eura (Hermann). Своим внешним видом они больше всего напоминают 6-8-литровый бойлер для отопления, который оборудован специальным медным змеевиком, расположенным по всему объему агрегата. Такие теплообменники получили название мини-бойлеров. По змеевику проходит контур теплоносителя, а через стенки – контур горячего водоснабжения.
Бойлеры косвенного нагрева
Если же говорить непосредственно о водонагревателях и электрических бойлерах, то стоит отметить, что наибольшей популярностью пользуются бойлеры косвенного нагрева. Может быть несколько основных источников нагрева теплоносителя – нагревательная газовая горелка, которая находится под бойлером, трубчатый электронагреватель внутри него, а также тепло системы отопления. Емкость, в которой осуществляется непосредственно процесс нагревания, с внешней стороны защищена специальным кожухом, а также слоем теплоизоляции, чтобы через водонагреватель не происходило дополнительных теплопотерь.
Нагревательный прибор соединен с пультом управления, который обязательно оснащен специальным датчиком для проверки температуры. В качестве такого датчика зачастую выступает биметаллический термостат. Если датчик сигнализирует о том, что температуры ниже нормы, то автоматически начинается нагрев жидкости.
Бойлеры закрытого типа
Выделяют две разновидности водонагревателей для отопления – открытые и закрытые. Закрытые бойлеры нашли свое применение в централизованной системе водоснабжения. В таких устройствах используются различные металлы (медь, нержавеющая сталь, эмалированная сталь) для изготовления бойлеров для отопления.
Стоит отметить, что подобные водонагреватели отличаются повышенным давлением, причиной которого является расширение жидкости во время нагревания.
Во избежание поломок агрегата и выхода его из строя используется специальный расширительный бак, который предназначен для излишков воды. К тому же такой бак может быть дополнительно оборудован термосмесителем, манометром, а также редуктором давления.
Открытые бойлеры
Открытые водонагреватели для отопления отличаются в первую очередь тем, что они могут снабжать горячей водой лишь одну водоразборную точку, для чего используется специальное оборудование под названием спецсмеситель. При включении спецсмесителя подключение теплообменника к магистральной трубе перекрывается. Давление сетевой воды достаточно велико именно на входе в нагреватель, а не на выходе из него. В результате этого компании-производители имеют возможность использовать не самые прочные и дорогие материалы для создания нагревательной емкости, поскольку давление на стенки емкости не самое высокое.
Кроме этого, данная арматура призвана исполнить роль группы безопасности и расширительного бака, сливая лишнюю воду в раковину при ее расширении. Закрытые бойлеры также могут быть оборудованы подобным спецсмесителем, однако открытые бойлеры для отопления дома без данного агрегата функционировать не смогут.
Нюансы подачи холодной воды
Напоследок отметим, что не нагретая вода должна подаваться под очень высоким давлением в емкость, чтобы уже нагретая жидкость начала выливаться из бойлера – лишь в этом случае можно утверждать, что водоразбор успешно завершился. Ведь если давление воды на входе очень маленькое, то горячая вода не сможет покинуть бак, поскольку трубка для выхода нагретой жидкости находится в самой высшей точке нагревателя. Холодная вода заливается с нижней части, причем благодаря специальному приспособлению – штуцеру – эта жидкость стелется на дне бойлера.
Таким образом, имеется несколько видов водонагревательных элементов, которые предназначены для нагрева воды и ее подачи. Каждая из этих разновидностей отличается собственными достоинствами и недостатками, и лишь потребитель решает, какой из бойлеров является оптимальным именно для его системы.
Самостоятельное изготовление теплообменника
Теплообменник вполне доступен для самостоятельного изготовления, что неоднократно использовалось многими домашними умельцами для создания этого агрегата отопления с минимальными финансовыми затратами. Если рассматривать основные типы теплообменников, изготовленные своими силами, можно выделить следующие их разновидности: выполненные собственными руками бойлеры открытого типа и расположенные вблизи источника тепла змеевики.
Вариант первый
В первом случае используется любая открытая емкость, имеющая достаточную прочность для накопления воды под нормальным давлением. Нагрев в таком изготовленном своими руками агрегате осуществляется с помощью погружения в емкость источника передачи тепла. Такие конструкции популярны для получения горячей воды в небольших загородных домах и других постройках для временного использования.
Вариант второй
Второй тип доступных для изготовления своими руками теплообменников представляет собой изогнутую трубу (змеевик), которую пропускают в непосредственной близости от котла отопления, домовой печи либо другого источника высокой температуры. Вода в трубе нагревается косвенным путем и поступает потребителю.
x-teplo.ru
Самодельный бойлер косвенного нагрева для системы отопления
В прошлый раз мы рассказывали, как выбрать лучший бойлер косвенного нагрева (БКН). В продаже есть разные модели, которые отличаются комплектацией и материалами. Если вариант покупки вам не подходит, то остается только одно – сделать бойлер косвенного нагрева своими руками. В принципе, самодельный бак будет выполнять те же функции, что и покупной. Правда, выглядит он не очень красиво, но ведь работает, а это главное.

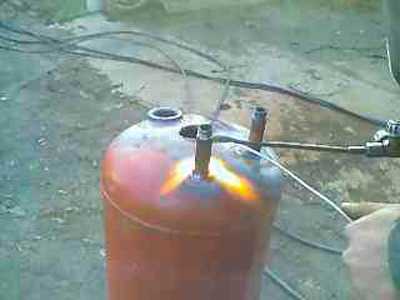

Делаем корпус бойлера косвенного нагрева

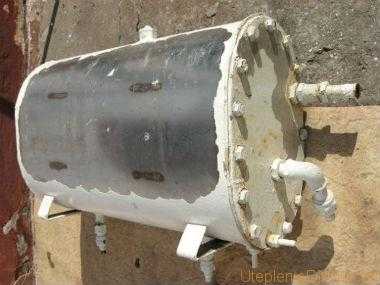

Разборный бак с фланцем на торце.
Корпус бойлера косвенного нагрева делают из стали, причем любой. Температура воды будет до 70 градусов, поэтому стенки могут быть тонкими, все равно деформации не будет. Варить бочку с нуля незачем, можно взять старый газовый баллон и на его основе сделать бойлер косвенного нагрева своими руками.
Если вы хотите, чтобы БКН можно было раскрутить для очистки или замены змеевиков, то с одного торца нужно наваривать фланец большого диаметра. Но это необязательно, в основном все делают неразборные баки. В корпусе нужно вырезать отверстия для:
- подачи и обратки отопления;
- подачи ГВС;
- циркуляции ГВС;
- подпитки из водопровода;
- ТЭНа;
- магниевого анода;
- датчика температуры.
Магниевый анод нужен даже если не планируете устанавливать в БКН ТЭН. Он защитит резервуар от коррозии, соответственно, срок службы значительно возрастет.

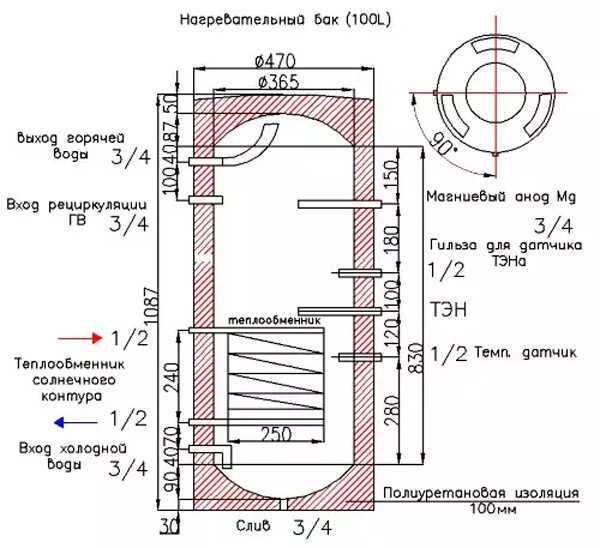

Схема БКН.
Теплообменник нужно размещать либо по всей высоте бака, либо снизу. Подача ГВС находится вверху, а под ней патрубок для циркуляции. Подпитка из водопровода врезается в самом низу. ТЭН и магниевый анод нужно также размещать как можно ниже, чтобы нагревательный элемент всегда был в воде, иначе он сгорит. Датчик температуры нужно размещать где-то посередине резервуара.
К отверстиям подачи и циркуляции ГВС, подпитки из водопровода и датчика температуры привариваются металлические патрубки с наружной резьбой ½ или ¾ дюйма. При этом диаметр всех должен быть одинаковый. Патрубок под анод должен быть побольше, на него будет накручиваться специально изготовленная крышка. К этой крышечке приваривается обычный болт, на который потом накручивается анод. Резьба крышки упаковывается паклей.
Теплообменник можно закрепить двумя способами:
- медный или латунный сгон вставляется в отверстие и крепится к корпусу с двух сторон гайками;
- стальной сгон вваривается в корпус – на сгоне с обеих сторон должна быть резьба.
Второй вариант проще в исполнении и надежнее. В обоих случаях изнутри бака теплообменник накручивается на сгоны. Для ТЭНа нужно к подготовленному отверстию в корпусе снаружи приварить гайку необходимого диаметра. Нагревательный элемент без проблем можно будет поменять, так же как и анод.
Делать слив необязательно. Если появится необходимость спустить воду, то это можно сделать через тройник, установленный на подаче воды из водопровода. Ничего сложного в такой обвязке нет.
Чтобы спрятать контур можно использовать декоративную накладку на трубу отопления, которую легко можно снять в случае необходимости.
Много полезного про крепление стальных труб отопления к стене есть на этой странице.

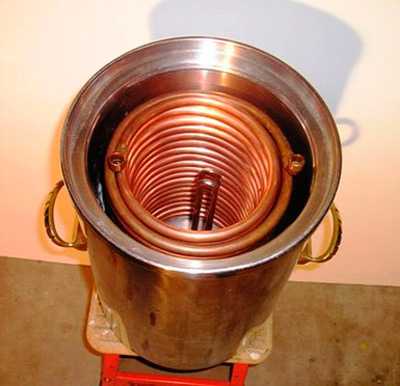

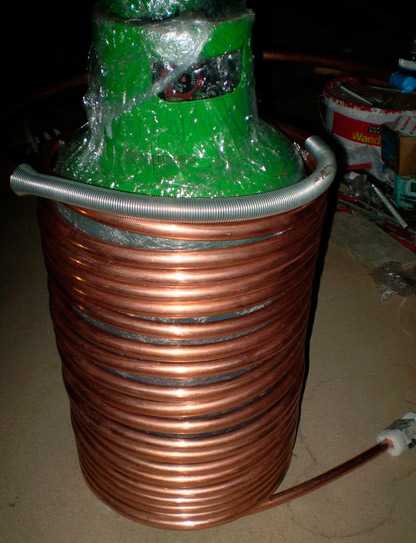

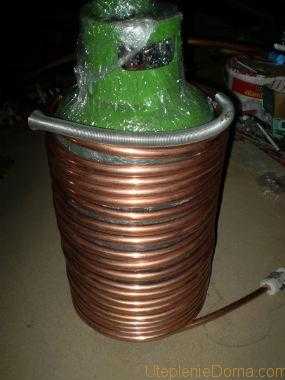

Змеевик из медной трубы своими руками

Чем тоньше труба, тем легче ее скручивать.
Теплообменник бойлера косвенного нагрева своими руками можно изготовить из медной или латунной трубки. Диаметр не менее 8 мм и не более 20 мм. Важно правильно рассчитать погонаж трубы, чтобы тепловая мощность спирали была достаточной для выбранного вами объёма БКН.
Допустим, у нас 100 литровый бак. Чтобы вода грелась быстро, нужен теплообменник мощностью 15 кВт. Для расчета длины трубы нам еще потребуется:
- диаметр в метрах – возьмём 0,01 м;
- температура воды в системе отопления – 85 градусов;
- температура подаваемой холодной воды – 15 градусов.
Длина теплообменника = Тепловая мощность теплообменника / 3,14 х диаметр трубы х разницу температуры воды в системе отопления и водоснабжения.
Итак, в нашем случае нам потребуется 6,82 метра медной трубы. Лучше всегда брать с запасом. Чтобы из трубы сделать спираль ее нужно накрутить на какую-нибудь болванку. Желательно чтобы диаметр змеевика был почти такой же, как и бочки. Кроме этого, спирали не должны соприкасаться между собой, так труба со всех сторон омывается водой, соответственно, отдает больше тепла.
На концах теплообменника устанавливаются фитинги, которым он прикручивается к патрубкам. Важно, перед тем как заварить корпус бака опрессовать самодельный бойлер косвенного нагрева. Нужно убедиться, что стыки не текут.
Практика показала, что труба утепленная для отопления экономит порядка 10% энергоносителя.
Идеально вырезать ламинат вокруг трубы отопления невозможно, остается только скрыть это место. Далее здесь.
Утепление бойлера косвенного нагрева
Самодельный бойлер косвенного нагрева обаятельно утепляется. Мы рекомендуем использовать несколько материалов. Для начала корпус можно покрыть теплоизоляционной краской. В ней есть полые керамические микрогранулы, которые удерживают тепло. Кроме этого, краска-утеплитель защищает бак от коррозии, что тоже полезно.
Одной только краски будет недостаточно, дополнительно бак нужно утеплить минеральной ватой. Для этих целей подходит только стекловата, так как она эластичная. Поверх волокнистого утеплителя нужно намотать фольгу или Пенофол.
Сделать все быстрее и проще можно используя Полинор – утеплитель, похожий на монтажную пену. Кстати, монтажная пена тоже сгодится. При использовании этих материалов можно обойтись и без теплоизоляционной краски, хотя она лишней не будет.
utepleniedoma.com
7 лучших бойлеров косвенного нагрева — Рейтинг 2018 года (Топ 7)
Горячая вода за чужой счет
Автор: Олег Ясинский
Бойлеры косвенного нагрева создают нужную температуру налитой в них воды за счет других теплоносителей. Например, воды или антифриза, нагретых котлами, системой центрального отопления и так далее. Плюсы от применения подобных накопительных водонагревателей способны по достоинству оценить и обладатели городских квартир, желающие заметно сократить суммы в счетах за ГВС и электроэнергию.
Какие же бойлеры косвенного нагрева могут считаться лучшими?
Некоторые важные критерии выбора бойлеров косвенного нагрева
Объём бака
Этот параметр подбирается схожим образом с электрическими «накопителями», зависит от количества активных пользователей и целей. Только в данном случае значение будет иметь ещё и мощность подключаемого котла, температура теплоносителя в отопительной системе.
Конструкция теплообменника
Могут быть применены:
- Трубчатый змеевик. Один – в стандартном формате, два – в моделях с возможностью подключения к альтернативному источнику тепловой энергии;
- Бойлеры с системой «бак в баке». Состоят из двух ёмкостей (обычно из «нержавейки») разного размера, вставленных одна в другую. Внутренняя заполняется так называемой санитарной водой, вторая содержит теплоноситель, обеспечивающий нагрев.
Материал бака
Существует 3 варианта:
- нержавеющая сталь;
- эмалированная сталь;
- титановое покрытие.
Чаще всего встречаются первые две разновидности. В любом случае важны антикоррозионные свойства материала, а для большей надёжности следует обратить внимание на наличие магниевого анода (особенно в случае выбора менее дорогого бойлера с эмалированным баком).
Поддерживаемое рабочее давление
Данный параметр можно увидеть в спецификации. В зависимости от модели диапазон варьируется от 6 до 11 бар (обычно 6-7).
Очень важный показатель для тех, кто ставит бойлер в квартире. Отечественные водопроводные системы отличаются скачками давления, иногда превышающими норматив вдвое, а предохранительные клапаны могут засориться. И чтобы не клясть ни в чём не повинного производителя, есть резон установить редуктор на входе и спокойно радоваться безупречной работе бойлера без каких-либо протечек.
Наличие ТЭН
Как бы ни был хорош и экономичен косвенный водонагреватель, а иногда отопление может попросту отсутствовать. Тогда актуальны комбинированные модели с добавлением электрических (газовых) элементов нагрева. Проще говоря, модель с теплообменником и ТЭН, при недоступности подачи теплоносителя извне, способен работать как обычный накопительный электрический водонагреватель.
Лучшие бойлеры косвенного нагрева только с теплообменником
Надёжная и востребованная модель от итальянского производителя, являющегося одним из признанных лидеров на рынке отопительной и водонагревательной техники. Ценник не назовёшь доступным, зато качество используемых материалов и сборки не вызывает сомнений. А, следовательно, есть все основания рассчитывать на долгую и эффективную работу. Объём внутреннего бака – 150 литров, материал – нержавеющая сталь DUPLEX с повышенной стойкостью к образованию коррозии. Термоизоляция из пенополиуретана сокращает тепловые потери до минимума. Немаловажная особенность конструкции – трубчатый теплообменник «змеевик в змеевике», обеспечивающий быстрый и равномерный нагрев. Водонагреватель прочный и не особо тяжёлый, выполнен в цилиндрическом дизайне, подходит и для настенного, и для напольного размещения, оборудован точным термостатом. Серия бойлеров косвенного нагрева из нержавеющей стали Baxi Premier plus включает бытовые модели на 100-300 литров и промышленные на 400-2500. Основные плюсы:
Минусы:
|
9.8 / 10 Рейтинг Отзывы Хороший бойлер косвенного нагрева для домашней мини-котельной. Лично мне объёма и производительности хватает, а экономия за счёт сокращения энергозатрат после электрических водонагревателей просто колоссальная. |
Данный бойлер является типичным представителем чешской техники. Надежный и неприхотливый, он отлично подойдет для использования на территории России с её непростыми коммунальными условиями. Водонагреватель подключается к отопительному контуру твердотопливного или газового котла. Благодаря специальной системе трубок, через которые циркулирует теплоноситель, подогрев воды до 800 осуществляется за 17 минут. Основные плюсы:
Минусы:
|
9.7 / 10 Рейтинг Отзывы Работает более двух лет, проблем не возникает. Дизайн не ахти, с установкой пришлось попотеть, но нагрев воды происходит достаточно быстро. |
Бойлер косвенного нагрева от компании Gorenje является представителем бюджетных моделей. Его качество в целом соответствует цене, поэтому чудес ждать не стоит. С другой стороны, в данной ценовой категории трудно найти бойлер косвенного нагрева лучше. Оснащается эта модель бойлера баком на 120 литров (при среднем расходе его хватает на 5-6 человек). Вода нагревается довольно быстро. Вес устройства составляет 60 кг – несколько многовато. Основные плюсы:
Минусы:
|
9.6 / 10 Рейтинг Отзывы За эту цену лучший бойлер. Возникли некоторые сложности при подключении, так как подводка должна располагаться сверху, а у нас это неудобно. |
Водонагреватель косвенного нагрева, актуальный для пользователей, обладающих либо планирующих к покупке газовые, электрические или чугунные напольные котлы одноимённого производителя мощностью до 100 кВт. Последние являются устройствами очень востребованными, а потому присутствие в рейтинге лучших бойлеров косвенного нагрева модели Protherm FE 200/6 BM абсолютно оправдано. Чешский производитель предлагает качественный и надёжный бойлер с номинальным объёмом 184 литра. Внутренняя поверхность бака для воды имеет эмалированное покрытие для защиты от коррозии, а для усиления эффекта и уменьшения образования накипи конструкция дополнена титановым анодом. Трубчатый теплообменник размещён в нижней части бойлера, благодаря чему обеспечивается быстрый нагрев и приличный запас горячей воды. Производительность – до 32.5 л/мин, за сохранение тепла отвечает полиуретановая изоляция. Максимально поддерживаемая температура воды – 80°С, при превышении которой срабатывает защита от перегрева. Основные плюсы:
Минусы:
|
9.5 / 10 Рейтинг Отзывы Приобретался бойлер в комплект к одноконтурному котлу того же бренда для полноценного обеспечения частного дома горячей водой. Справляется весьма неплохо. Правда, места занимает немало, но при наличии хозяйственного помещения – не беда. |
Лучшие комбинированные бойлеры с теплообменником и ТЭН
Gorenje GBK 150 ORRNB6/ORLNB6 24 500 По-настоящему эффективный и технологичный бойлер от словенского бренда. Водонагреватели Gorenje серии GBK легко способны развеять миф о несовместимости таких понятий, как пресловутое европейское качество, отличная функциональность и доступная цена. Рассматриваемая модель оборудована стальным баком на 141.5 литра с покрытием из сверхчистой эмали. Антикоррозионные свойства усилены за счёт применения увеличенного магниевого анода. В качестве нагревательных элементов выступают:
Управление – электронное. Доступны режимы защиты от замерзания, ECO. Есть интересная функция «Антилегионелла» – при отсутствии нагрева выше 65°С в течение 2 недель, бойлер самостоятельно доведёт воду до температуры, при которой нейтрализуются болезнетворные бактерии. OR в названии модели – маркировка электронного блока управлении. У производителя есть похожая модель Gorenje GBK 150 RNB6/LNB6 с механическим управлением, но мы рекомендуем именно модель с электронным управлением — как более современную. Основные плюсы:
Минусы:
|
9.8 / 10 Рейтинг Отзывы Водонагреватель отличный. Он для меня в первую очередь косвенного нагрева, а ТЭНы нужны при отсутствии отопления. Если используете в квартире, ставьте редуктор и ничего у вас не протечёт из-за превышения давления и гидроударов. |
Вместительный и относительно недорогой комбинированный водонагреватель от известного чешского производителя. Предназначен для настенного монтажа и способен обеспечить бесперебойную подачу горячей воды в домах или объектах с централизованной системой отопления. Данный бойлер косвенного нагрева можно смело считать одним из лучших в плане соотношения качества и цены, а не очень большие габариты и вес (72 кг) при хорошем объёме бака в 147 литров положительное впечатление только усиливают. Внутреннее покрытие – эмалированное. Нагрев воды осуществляется двумя способами:
Поддерживаемый диапазон температур – от 5 до 74°С, производительность зависит от мощности внешнего теплового источника. Основные плюсы:
Минусы:
|
9.7 / 10 Рейтинг Отзывы Достойный комбинированный бойлер за приемлемую цену. Характеристики и качество полностью устраивают. Во всяком случае, за год нареканий нет никаких. Ранее на стене висел водонагреватель Drazice меньшего объёма, крепёж полностью совпал. |
Бельгийский производитель представляет комбинированный водонагреватель на основе теплообменника формата «бак в баке» и 2.2-киловаттного ТЭНа на случай отсутствия отопления (например, в летний период). Способ монтажа – вертикальный настенный. Декоративный внешний корпус выполнен из полипропилена. В комплекте с бойлером поставляется панель управления температурой. Внутренняя часть водонагревателя представляет собой две ёмкости разного объёма, вставленные одна в другую. Материал – нержавеющая сталь. Это, безусловно, приводит к удорожанию устройства, зато надёжность, гигиеничность и долговечность не вызывают сомнений. Поверхность ёмкости меньшего размера – гофрированная. Такая конфигурация обеспечивает эффект «самоочистки» от налёта солей жёсткости (по-простому – накипи). Тепловые потери призван уменьшить 30-миллиметровый изолирующий слой из пенополиуретана. Справедливости ради следует отметить, что серия Comfort без электрического нагревателя не менее популярна и может достойно конкурировать в своём классе с лучшими моделями классических бойлеров косвенного нагрева. Основные плюсы:
Минусы:
|
0.0 / 10 Рейтинг Отзывы Небольшой и относительно лёгкий бойлер с внутренностями из нержавейки. Эффективность, на мой взгляд, лучше, чем у традиционных водонагревателей, экономия на счетах за электричество чувствуется сразу. Конечно, не при постоянном использовании ТЭНа. |
Какой бойлер косвенного нагрева лучше купить?
У каждого участника нашего рейтинга найдется свой покупатель. Но при выборе лучшего бойлера косвенного нагрева помните — вода в нем нагревается около получаса. Поэтому объему нужно уделить особое внимание – чтобы воды хватало на нужды всех членов семьи. Для семьи из 3-4 человек обычно нужно покупать бойлер не менее 100, а лучше 150 литров.
Желаем удачной покупки!
Обновлено: 30.01.2018
www.expertcen.ru
Бойлер косвенного нагрева – принцип работы, схемы, видео
Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что эта конструкция не имеет своего нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных устройств. Это может быть котел, центральное отопление или солнечные батареи.Принцип работы бойлера косвенного нагрева
Отличительной особенностью принципа работы бойлера косвенного нагрева заключается в том, что это устройство работает только вместе с внешними источниками отопления. От этого источника по змеевику, расположенному внутри бойлера, подается теплоноситель. Благодаря работе насоса, теплоноситель циркулирует и тем самым обогревает находящуюся в бойлере воду. Вся система закрывается теплоизоляционными материалами (пенополистиролом или полиуретаном) чтобы уменьшить тепло потери.

Холодная вода поступает в резервуар бойлера через трубы водоснабжения. Специальные патрубки служат для подключения к источнику подачи теплоносителя. Пройдя весь цикл по змеевику, источник тепла возвращается в отопительную систему через выходной патрубок. При выборе бойлера, следует руководствоваться мощностью источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.

Подключение к водоснабжению
Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева. Основным нюансом подключения является то, что холодная вода обязательно должна подаваться снизу, т.е. входной патрубок подключается внизу бойлера. Однако существуют бойлера, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.

Что касается выхода горячей воды, то он расположен, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, водоснабжение горячей водой будет осуществляться до тех пор, пока в резервуаре не останется ни грамма теплой воды, только после этого пойдет холодная.

Схема подключения
Обвязка бойлера косвенного нагрева может осуществляться собственными руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому осуществляется движение теплоносителя от источника, представляет собой спиральную трубу, проходящую по всей длине бойлера. Под воздействием выталкивающей силы насоса, теплоноситель проходит по контуру и в холодной воде охлаждается до определенной температуры. После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.

Как только температура воды понизится до определенной отметки, цепь вновь замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и уменьшение энергетических затрат, подключать змеевик нужно сверху к источнику теплоносителя. В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, из-за чего понижался бы КПД. Внизу приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и его соединение с потребителями теплой воды.
Преимущества бойлера косвенного нагрева
Среди большого числа преимуществ бойлеров косвенного нагрева, многие отмечают отсутствие энергозатрат. Однако это утверждение не совсем верно, энергетические затраты присутствуют, за счет охлаждения теплоносителя, но они в несколько раз меньше чем, при использовании бойлеров, работающих от электричества или других источников энергии. Кроме того, мощность у бойлеров косвенного нагрева больше, чем у многих аналогов, а значит вода может нагреваться намного быстрее. Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, одновременно смеситель в ванной и на кухне.
Главные преимущества бойлера косвенного нагрева:
- Уменьшение энергозатрат;
- Большая производственная мощность;
- Быстрота нагрева;
- Простота подключения;
К недостаткам бойлеров данного вида можно отнести, то что они зависят от подключаемых источников тепла. Например, если в этом качестве выступает отопительная система, то в летнее время она не будет работать.
В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.
Бойлеры косвенного нагрева незначительно превосходят по цене электрические аналоги аналогичного объема. Еще одним недостатком можно считать расход энергии для отопления помещения на нагрев воды. В частных домах эта проблема решается с помощью увеличения подачи топлива. В любом случае, в результате энергопотери окажутся ниже, чем при использовании альтернативных способов получения горячей воды.
Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний период года, эта проблема все же решаема.
Даже если конструкцией бойлера не предусмотрен обогрев от электричества, не стоит отчаиваться. Для того, чтобы не тратить большое количество топлива для работы отопительной системы, ее можно перевести в экономный режим. Для этого стоит только перекрыть все отопительные контуры, за исключением того, что подается на бойлер.
Видео: подключение бойлера косвенного нагрева
glav-dacha.ru
Бойлер косвенного нагрева: своими руками, видео, чертежи
Горячее водоснабжение — это привычно и удобно, но как быть, если подключиться к центральной системе затруднительно? Решить этот вопрос целым рядом способов, и самый простой и экономичный из них — установка бойлера косвенного нагрева.
Особенности
В отличие от водонагревателей, в бойлере косвенного нагрева используется энергия теплоносителя, применяемого для отопления. Для этого в бак-накопитель встраивается теплообменник, обычно имеющий форму змеевика. Проходя по нему, теплоноситель системы отопления нагревает воду, находящуюся в баке.
Нагрев воды в бойлере, как и в водонагревателе накопительного типа, происходит в течение нескольких часов, но ее температура потом долго остается стабильной, что повышает удобство использования горячей воды для душа и ванны.
Бойлер косвенного нагрева не только экономичен, он еще и более безопасен, чем водонагреватель. В случае отказа автоматики в ТЭНовых нагревателях может произойти закипание воды и разрушение самого прибора или фитинговых соединений, что приведет к утечке. В бойлере же вода не может нагреться сильнее, чем теплоноситель, обычно этот показатель находится в пределах 60-90 градусов, что безопасно и для труб, и для человека.
Плюсы использования бойлера косвенного нагрева:
- теплообменник можно подключить как к центральному отоплению, так и к котлу любого типа;
- для нагрева воды не нужна электроэнергия, газ или другое топливо, что снижает затраты на монтаж и эксплуатацию бойлера;
- температура воды стабильная, без резких скачков;
- безопасность использования даже без установки дорогостоящей автоматики — вода не закипает, при утечке или прекращении подачи холодной воды не происходит выхода прибора из строя;
- простая конструкция и монтаж позволяют дополнительно сэкономить, сделав и установив бойлер косвенного нагрева своими руками.
Минусы:
- довольно большие размеры и вес, сравнимые с водонагревателем накопительного типа;
- бойлер косвенного нагрева используется только в отопительный сезон, для летнего применения его оснащают ТЭНом;
- длительный нагрев воды, во время которого температура теплоносителя в радиаторах снижается;
- отложение солей на змеевике требует регулярной чистки и обслуживания.
Конструкция
Устройство бойлера довольно простое. В баке из материала, не подверженного коррозии, расположен теплообменник в виде змеевика или бака меньшего размера. Теплообменник для увеличения теплоотдачи выполняют из материала с высокой теплопроводностью, обычно из меди.
Бак оснащен штуцерами для подвода и отбора воды. Ввод холодной воды расположен снизу бака и оснащен обратным клапаном, через него же, с помощью обводного вентиля, производят слив. Выводной патрубок для горячей воды располагают в верхней части бака.
Стенки бака для уменьшения тепловых потерь необходимо хорошо утеплить. Для этого можно использовать различные материалы, но наилучший вариант — полиуретан, он обладает высокими теплоизоляционными качествами, при этом не боится влаги, хорошо гасит шум воды, возникающий при нагреве, долговечен и экологически безопасен.
Чтобы сделать бойлер своими руками проще всего поместить бак-накопитель в бачок или корпус аналогичной формы чуть большего размера и заполнить пространство между ними полиуретановой пеной из баллона.
Для измерения и регулировки температуры бойлер оснащают термометром и термостатом. Этот элемент не обязателен, но существенно увеличивает удобство использования нагревателя. Чтобы уменьшить внутреннюю коррозию, можно также встроить в бак магниевый анод, предназначенный для водонагревателей ТЭНового типа. Их продают в сервисных центрах обслуживания или в магазинах бытовой техники.
Технология изготовления своими руками
Прежде чем начать самостоятельное изготовление бойлера, нужно определиться с его параметрами и характеристиками:
- расход воды и объем бака;
- вид змеевика и расчет его размеров;
- наличие дополнительных устройств — ТЭНа, термостата.
Исходя из полученных ответов можно выбрать емкость для накопительного бака, материал для изготовления змеевика, а также определиться с размерами и выполнить эскиз будущего бойлера.
Расчет объема
Чтобы обеспечить достаточное количество горячей воды, необходимо представлять себе ее ежедневный расход. Принято считать, что на каждого постоянно проживающего в доме человека необходимо 50-80 литров нагретой воды в день.
Это количество позволит принять душ или ванну, а также удовлетворит потребность в горячей воде для стирки, уборки и мытья посуды. Таким образом, для семьи из 3-4 человек понадобится бойлер с баком на 200 литров.
Если вода нужна только для хозяйственных нужд, например, мытья рук и посуды, достаточно бака меньшего размера — на 50-70 литров. Не стоит без необходимости выбирать бак слишком большого размера — это увеличит время нагрева воды и приведет к уменьшению эффективности отопительной системы.
Выбор и расчет змеевика
Змеевик в бойлере может быть выполнен из металлической трубы в виде спирали или змейки, либо представлять собой внутренний бак меньшего размера. Делать его лучше из материала, обладающего высокой теплопередачей и устойчивостью к коррозии, например, из меди.
Также можно использовать трубу из нержавейки, но ее сложнее согнуть и придать ей необходимую форму. Обычные стальные трубы использовать не рекомендуется — проточная вода при нагреве будет выделять пузырьки кислорода, которые вызовут быструю коррозию металла. Наиболее удобна трубка из меди диаметром 10 мм — она гнется без применения горелки по шаблону.
Некоторые мастера используют также металлопластиковые трубы. Они устойчивы к внешней и внутренней коррозии, но использовать их нужно строго при температуре ниже 90 градусов. Любой перегрев приведет к деформации труб, протечкам и смешиванию воды в контурах. При определенных условиях это может привести к воздушным пробкам и ухудшению циркуляции.
Змеевик из трубы наматывают в виде спирали из расчетного числа витков и располагают в нижней части бака круглого сечения. Для нормальной теплоотдачи он не должен касаться стенок. При изготовлении бака прямоугольной формы теплообменник делают в виде змейки и размещают у одной из стенок.
Размеры и число витков змеевика определят с помощью расчета по формуле:
В этой формуле:
- Р — тепловая мощность змеевика, которая должна составлять 1,5 кВт на каждые 10 литров объема бака;
- d — диаметр используемой трубы, выраженный в метрах, принимаем 0,01 м;
- l — общая длина трубы, в метрах;
- ∆Т — разность температур до и после нагрева, обычно для предварительного расчета принимают 65 градусов.
Для бака на 200 литров с мощностью в 30 кВт расчет будет таким:
Отмерив необходимую длину трубы, нужно рассчитать также диаметр витка. Чтобы спираль не касалась стенок, его принимают на 10-12 см меньше диаметра бака-накопителя. Расчетные значения для некоторых размеров бака приведены в таблице.
Объем бака бойлера, л | Мощность тепловая, кВт | Длина змеевика, м | Диаметр бака бойлера, м | Диаметр витка, м | Количество витков |
200 | 30 | 15 | 0,5 | 0,4 | 12 |
150 | 22,5 | 11 | 0,5 | 0,4 | 9 |
100 | 15 | 7,5 | 0,4 | 0,3 | 8 |
50 | 7,5 | 4 | 0,4 | 0,3 | 5 |
Расстояние между витками целесообразно делать 5-8 см, чтобы улучшить условие теплообмена. При этом важно рассчитать общую высоту змеевика так, чтобы он не перекрывал входной и выходной патрубок для нагреваемой воды.
Теплообменник в виде бака выполняют обычно из того же материала, что и сам бак, а его размеры составляют 1/5-1/8 общего объема бойлера.
ТЭН, термостат и другие вспомогательные устройства
Один из недостатков бойлера косвенного нагрева — возможность его использования только в отопительный период. Решить эту проблему можно двумя способами:
- выполнить монтаж короткого замкнутого контура от котла, рассчитанного только на нагрев воды в бойлере;
- установить в самом баке ТЭН.
Первый способ связан с лишним расходом времени и топлива — при загрузке на неполную мощность котел будет работать с пониженным КПД, а в случае использования твердого топлива — еще и с образованием повышенного количества копоти и сажи. Кроме того, потребуется время на его обслуживание, загрузку и чистку.
Установка ТЭНа в сам бак бойлера позволит использовать его летом в режиме обычного водонагревателя. Для снижения затрат на электроэнергию нагрев можно производить в ночное время по более низким тарифам или подключить в систему солнечный коллектор.
Мощность ТЭНа должна соответствовать объему бака. В среднем, для объема 50 литров необходим ТЭН электрической мощностью 1,5-1,8 кВт, а для 200 литрового бойлера — 5-6 кВт. Эти значения могут быть незначительно изменены, при этом стоит помнить: чем больше мощность, тем короче время нагрева, и наоборот.
Осуществляя монтаж ТЭНа в бак бойлера, обязательно установите термостат, отключающий нагрев при температуре не более 90 градусов!Также рекомендуется установить в бак магниевый анод, который отвлекает на себя процессы электрохимической коррозии внутри бака. Он постепенно растворяется при этом, и через несколько лет может потребоваться его замена.
В данной статье вы узнаете, что лучше: купить электрокотёл для частного дома или сделать своими руками.Как правильно выбрать электрокотёл для обогрева дома площадью 100 квадратных метров, читайте здесь
Порядок изготовления и монтажа
После проведения всех необходимых расчетов и подготовки эскиза можно собирать бойлер косвенного нагрева своими руками.
- Сборку начинают с подготовки самой важной части — бака-накопителя. Можно использовать любую готовую емкость из нержавейки, алюминия или термостойкого пластика или сварить бак из листового металла и обрезков труб подходящего диаметра. Главное требование — достаточная толщина стенок и прочность бака и устойчивость к коррозии.
- Достаточно просто сделать бак из отработанного газового баллона. Для этого верхнюю часть баллона срезают, внутренние стенки тщательно зачищают, промывают несколько раз и проветривают на свежем воздухе в течение 3-5 дней. В противном случае вода приобретет запах газа. После просушки поверхность грунтуют водостойкой краской.
- В баке в соответствии с эскизом нужно сделать несколько отверстий: для подключения змеевика, для входного и выходного патрубка, а также для ТЭНа и термостата при их установке.
- Приваривают обрезки трубы — патрубки, и нарезают на внешней части резьбу для подключения контура ГВС и отвода от контура отопления.
- Далее нужно сделать змеевик по расчетным размерам. Навивать спираль удобно по шаблону, в качестве которого используют трубу нужного диаметра, бревно или любой прочный цилиндрический предмет. Навивка должна быть достаточно свободной, чтобы готовый змеевик снялся с оправки.
- К патрубкам змеевик крепят с помощью пайки, проверяя герметичность соединений. Это можно сделать с помощью воздуха из компрессора и мыльной воды. Давление при опрессовке должно превышать рабочее давление в системе отопления как минимум в 1,5 раза.
- При необходимости устанавливают в бак ТЭН, термостат и магниевый анод. Подключают к электрической части медный кабель необходимого сечения — для ТЭНа 2 кВт — 1,5 мм², для 4 кВт — 2,5 мм², для 5 и более — 4 мм².
- Помещают бак в корпус, если он предусмотрен проектом. Устанавливают между стенками бака и корпуса временные или постоянные распорки, чтобы выдержать одинаковое расстояние со всех сторон. Заполняют пространство утеплителем, например, монтажной полиуретановой пеной.
- После высыхания пены срезают излишки, обрабатывают патрубки и крепят крышку корпуса. Можно окрасить его краской по металлу в светлые тона, для меньшего излучения тепла и продления срока службы.
- Подключают бойлер к системе отопления и ГВС соответственно приведенной схеме.
Сделать бойлер косвенного нагрева своими руками довольно просто и бюджетно, а его эффективность и экономичность быстро окупит все затраты. Горячая вода со стабильной температурой сделает жизнь в загородном доме обеспечит привычный горожанам комфорт.
gidpopechkam.ru
